Producttype	Luchtreiniger met HEPA-filter, actieve kool en UV-C-lamp
Merk	Vevor
Model	ZHP2301-550
Afmetingen (L x B x H)	616 x 406 x 598 mm
Gewicht	15,7 kg
Voeding	120 V ~ 60 Hz
Vermogen	220 W
Maximale luchtdebiet	550 CFM (935 m³/h)
Minimale luchtdebiet	385 CFM (654 m³/h)
Filters	Voorfilter, HEPA-filter, actieve koolfilter
UV-C-lamp	ZW4S15W-Z135, DC20V, 160 mA, 100-280 nm
Belangrijkste functies	Variabele snelheidsregeling, hulpstopcontact (max 9A in bedrijf, 12A uit), stroomonderbreker, urenteller, filtervervangingsindicator
Gebruik	Verticaal of horizontaal, stapelbaar tot 2 eenheden, voor waterschade, geurbestrijding, schimmel, brand, stof, afvalwater
Kettingcapaciteit	Tot 3 eenheden op hetzelfde stopcontact (maximale stroomsterkte naleven)
Onderhoud	Filters vervangen elke 2000 uur of wanneer het lampje knippert; reset door 3 keer binnen 5 seconden op de UV-C-knop te drukken
Veiligheid	Geïntegreerde GFCI, verplichte aarding, overbelastingsbeveiliging (12A stroomonderbreker), niet blootstellen aan water, niet gebruiken met een dimmer
Onderdelen en repareerbaarheid	Filters en UV-C-lamp door gebruiker vervangbaar; uitsluitend gebruik van goedgekeurde Vevor-onderdelen
Verpakkingsinhoud	Luchtreiniger, HEPA-filter, actieve koolfilter, gebruiksaanwijzing
Herkomst	Gemaakt in China

Veelgestelde vragen - ZHP2301-550 Vevor

Hoe installeer ik de Vevor ZHP2301-550 luchtreiniger?

Plaats het apparaat rechtop op een stabiele ondergrond. Sluit het aan op een standaard 120V stopcontact (2 ampère vereist). U kunt het verticaal of horizontaal gebruiken naar behoefte.

Hoe stel ik de snelheid van het apparaat in?

Gebruik de variabele snelheidsregelaar. Draai hem met de klok mee om de snelheid te verhogen van 385 CFM (minimum) naar 550 CFM (maximum). De minimum stand is net naast de UIT-stand.

Wanneer en hoe vervang ik de filters?

Vervang de filters wanneer het lampje 'CHANGE HEPA FILTER' knippert en de zoemer klinkt, na 2000 bedrijfsuren. Draai de 2 sluitingen los, schuif het paneel open, verwijder de oude filters en plaats nieuwe. Draag altijd beschermende uitrusting.

Hoe reset ik de filterteller na vervanging?

Nadat u de filters hebt vervangen, reset u de indicator door 3 keer achter elkaar binnen 5 seconden op de UV-C-knop te drukken.

Kan ik meerdere luchtreinigers op hetzelfde stopcontact aansluiten?

Ja, u kunt tot 3 luchtreinigers aan elkaar koppelen op één stopcontact. De maximale stroomsterkte is 12 ampère wanneer de units uit zijn en 9 ampère wanneer ze aan zijn. Overschrijd deze limieten niet.

Wat moet ik doen als het apparaat niet aangaat?

Controleer of de schakelaar aan staat, of de stroomonderbreker of GFCI niet is geactiveerd (druk op RESET), of het apparaat goed is aangesloten en of het stopcontact werkt. Als het probleem aanhoudt, kan de schakelaar defect zijn en moet deze worden vervangen.

Hoe maak ik de buitenkant van de luchtreiniger schoon?

Koppel het apparaat altijd los voor het reinigen. Gebruik een vochtige doek om de buitenkant schoon te maken. Gebruik nooit een tuinslang of hogedrukreiniger. Zorg dat het apparaat droog is voordat u het weer inschakelt.

Kan ik het apparaat continu gebruiken?

Ja, de luchtreiniger is ontworpen voor continu gebruik. De urenteller registreert de bedrijfstijd. Vervang de filters na 2000 uur gebruik.

Wat moet ik doen als het UV-C-lampje niet brandt?

Als de UV-C-lamp niet werkt, klinkt de zoemer continu. Controleer of de lamp correct is geïnstalleerd. Als deze defect is, vervang deze dan alleen door een ZW4S15W-Z135 lamp (DC20V, 160mA). Koppel het apparaat altijd los voordat u ingrijpt.

Is dit apparaat geschikt voor vochtige ruimtes?

Let op: het apparaat mag niet worden blootgesteld aan water of regen. Het is ontworpen voor gebruik in droge binnenruimtes. Bij waterschade plaatst u het in het midden van het getroffen gebied om de lucht te filteren, maar gebruik het niet in stilstaand water.

GEBRUIKSAANWIJZING ZHP2301-550 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en doseringen betekenen niet noodzakelijkerwijs dat ze alle categorieën gereedschappen dekken die wij aanbieden. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

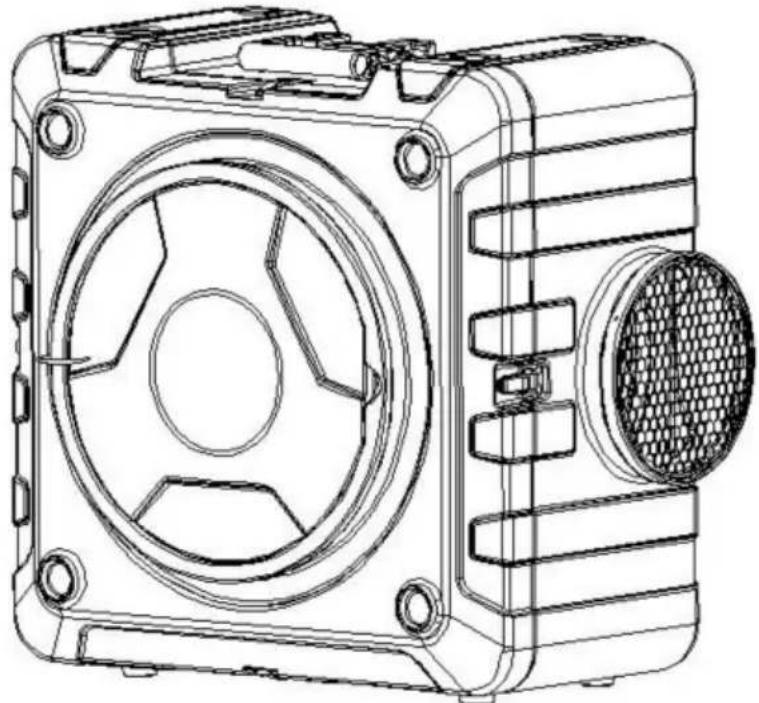

VEVOR® MODI IM 1000-UL

TOUGH TOOLS, HALF PRICE

DE LUCHTSCHROBBER

ZHP2301-550/ZHP2301-550R/ZHE2401-550/ZHE2401-800

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e- garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn

Lees de instructies zorgvuldig door voordat u het apparaat gebruikt.

Catalogus

1. Technische parameters
2. Veiligheidsmaatregelen
3. Productstructuurdiagram
4. Gebruiksaanwijzing
5. Toepassingsgebied
6. Analyse van veelvoorkomende fouten

Technische parameters

Merk	vurig
Model	ZHP2301-550	ZHP2301800
Spanning	120V~ 60Hz	120V~ 60Hz
vermogen(w)	220	300
Luchtvolume (CFM)	550	800
productgrootte (mm)	616*406*598	616*406*598
productgewicht (kg)	15.7	16

Model	ZHE2401-550	ZHE2401-800
Spanning	220-240V~50/60Hz	220-240V~ 50/60Hz
vermogen(w)	80	130
Luchtvolume (CFM)	550	800
Productgrootte (mm)	616*406*598	616*406*598
productgewicht (kg)	15.7	16

Veiligheidsmaatregelen

Veiligheid en waarschuwing

1. Houd er rekening mee dat de luchtwasser alleen met onderdelen mag worden gebruikt goedgekeurd door leverancier. Het gebruiken van niet-geautoriseerde onderdelen of wijzigingen aan de machine kan uw garantie ongeldig maken. Neem contact op met een erkende distributeur voor verdere assistentie.
2. Als het netsnoer beschadigd is, moet het door de fabrikant worden vervangen, zijn serviceagent of personen met vergelijkbare kwalificaties om gevaar te voorkomen.

3. Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, sensorische of mentale vermogens of gebrek aan ervaring en kennis, tenzij zij onder toezicht of instructie van iemand die verantwoordelijk is voor hun veiligheid.

4. Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met de apparaat.

5. Verwijder alle filterverpakkingen voordat u de machine aansluit op de stroomvoorziening. leverancier. Anders zijn er risico's of schade aan de machine, zoals geen filter, het apparaat werkt niet, enz.

6. De stroomleverancier moet worden afgesloten voordat er filters worden vervangen. In Bovendien moeten alle filters geautoriseerde of goedgekeurde componenten gebruiken. Anders heeft dit invloed op de filterefficiëntie of kan er schade aan het apparaat ontstaan.

7. WAARSCHUWING: Dit apparaat bevat een UV-straler. Staar niet naar de lichtbron

8. LET OP: Om het risico op een elektrische schok te verminderen, mag u het apparaat alleen op een stopcontact aansluiten. met een aardlekschakelaar.

9. Let op: Om het risico op een elektrische schok te verkleinen, mag u het apparaat alleen aansluiten op de stopcontact met

het aardlekschakelaarapparaat.

1. Zorg ervoor dat de inlaat en uitlaat vrij zijn van alle materialen en obstakels, zoals elke

beperkingen kunnen ertoe leiden dat de apparatuur oververhit raakt en er een schok of brand ontstaat gevaren.

1. Verander of modificeer de machine op geen enkele wijze.

Om het risico op brand of elektrische schokken te

voorkomen: • Het apparaat moet elektrisch geaard

zijn. • Steek de stekker met 3 pinnen rechtstreeks in een stopcontact met aardlekschakelaar.

Onderbrekingsapparaat.

- Gebruik geen adapter met dit apparaat.

Gebruik het apparaat niet in stilstaand water. • Als

elektrische onderdelen nat worden, moeten ze voor gebruik worden gedroogd.

Ademhalingsgevaar

Wanneer u de luchtwasser in een afgesloten ruimte gebruikt, moet u altijd de stroom uitschakelen om verbrandingsapparaten te openen, zoals open haarden, ovens, water

verwarmingstoestellen en HVAC-systemen, om het risico van terugtrekkende koolstof te vermijden koolmonoxidedampen.

Als het filtervervangingslampje tijdens het saneringsproces gaat branden,

Vervang onmiddellijk het HEPA/actieve koolstofffilter.

Kantelgevaar

• Wees voorzichtig bij het stapelen van units.
• Stapel niet meer dan 2 units op elkaar. • Vallende apparatuur kan lichamelijk letsel veroorzaken.

WAARSCHUWING: Stel het apparaat niet bloot aan water of regen om het risico op elektrische schokken te verminderen. schok.

WAARSCHUWING: NIET GESCHIKT VOOR GEBRUIK MET SOLID-STATE SPEED CONTROLES

LET OP: Om het risico op een elektrische schok te verminderen, mag u het apparaat alleen op een stopcontact aansluiten. met een aardlekschakelaar.

WAARSCHUWING: Er kan schade aan de huid of ogen ontstaan als u direct in het licht kijkt. geproduceerd door de lamp in dit apparaat. Schakel altijd de stroom uit voordat u vervangen of onderhouden. Vervang lamp door lamp ZW4S15W-Z135, DC20V, 160mA 100-280nm.

VEILIGHEIDSVOORSCHRIFTEN

- Haal altijd de stekker uit het stopcontact voordat u onderhoud uitvoert. • Controleer het netsnoer op schade (rafelen, sneden, enz.) voordat u het gebruikt. • Gebruik nooit een waterslang of hogedrukreiniger om elektrische schokken te voorkomen.

Maak de elektrische componenten schoon. •

Controleer het voorfilter voordat u de machine bedient om er zeker van te zijn dat het niet verstopt. Als er tekenen zijn van luchtstroombeperking, vervang dan het filter. • Zorg ervoor dat het apparaat droog is voordat u schone filters installeert.

Bij gebruik van de luchtwasser voor saneringsdoeleinden, vervangt u beide filters tegelijkertijd en altijd de machine tussen de klussen schoonmaken. Dit zal helpen kruisbesmetting voorkomen.

GFCI: Druk elke maand op de TEST-knop (en daarna op de RESET-knop) om de werking te controleren. juiste werking.

BEWAAR DEZE INSTRUCTIES

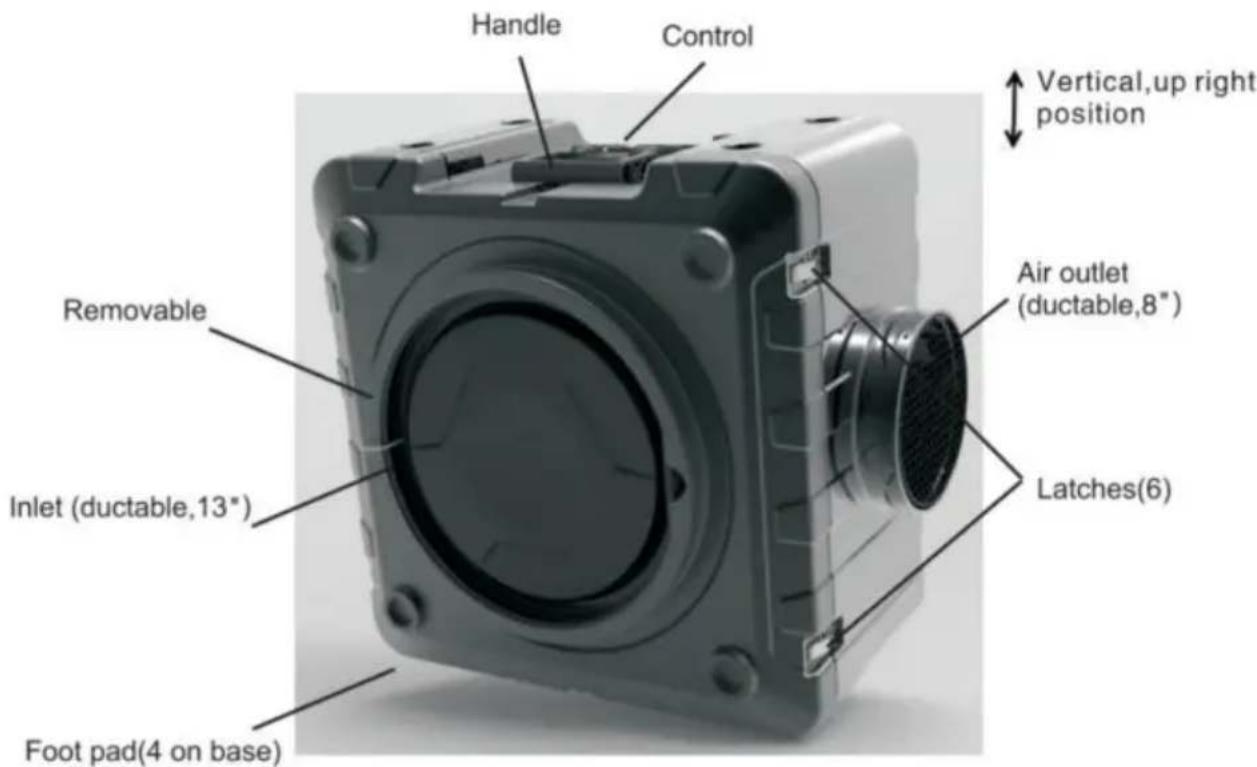

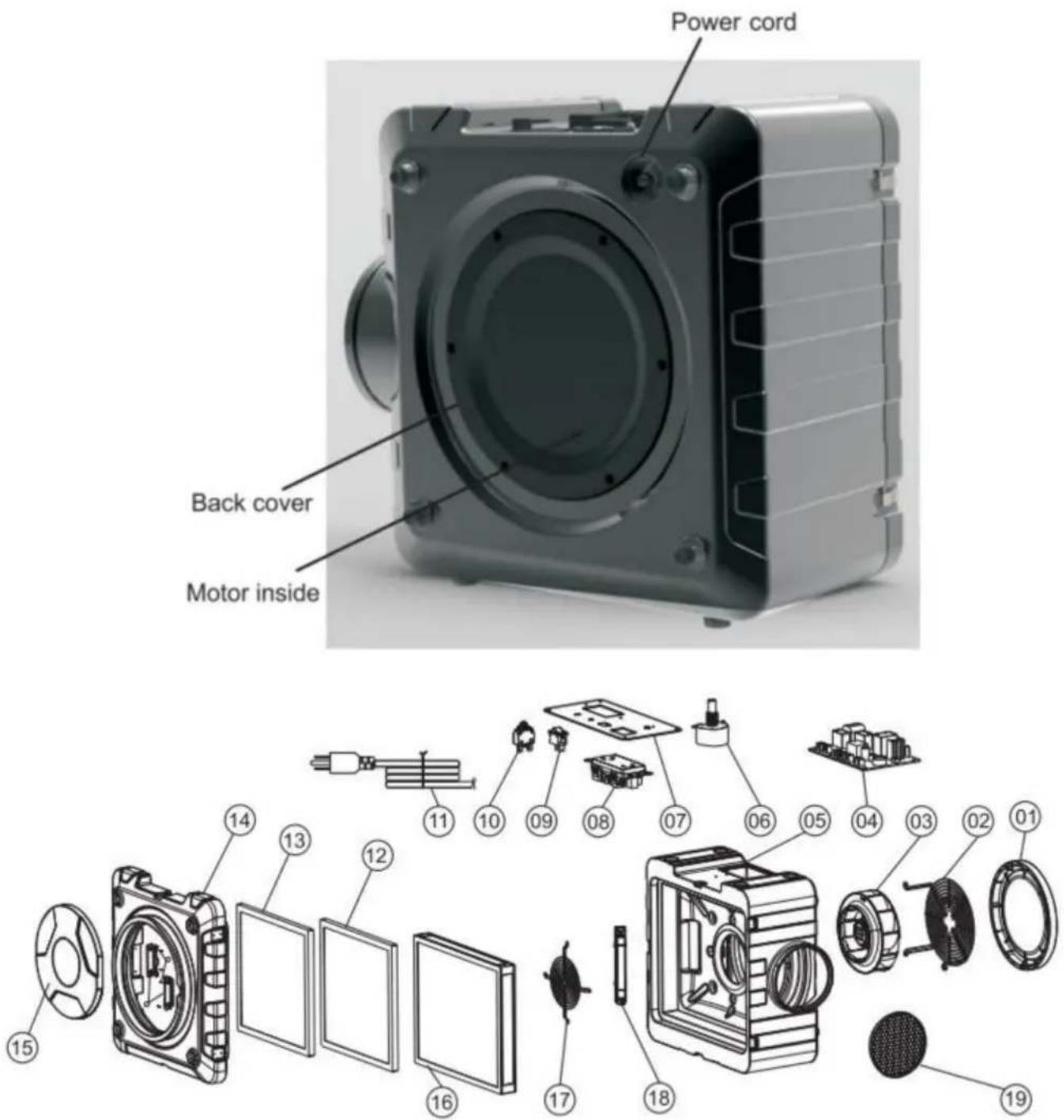

Productstructuurdiagram

No.	Name	Qty		No	Name	Qty
01	The fan cover	1		11	Power line	1
02	Fan holder	1		12	Carbon filter	1
03	Draught fan	1		13	Air pre-cleaner	1
04	Power strip	1		14	Suction canal	1
05	Noumenon	1		15	Air inlet cover	1
06	Potentiometer	1		16	Hepa filter	1
07	Control panel assembly	1		17	Fan retainer	1
08	Socket	1		18	UVC lamp	1
09	Switch	1		19	The wind hood	1
10	Overcurrent protector	1

Gebruiksaanwijzing

OPSTELLING 1. Plaats de luchtwasser zo dat deze rechtop en verticaal staat.

1. Sluit de machine aan op een standaard 120-volt stopcontact. Let op: Elke unit heeft 2 ampère nodig om te werken.
2. Schakel het apparaat in en pas de snelheid aan door aan de variabele snelheidsregeling te draaien. De maximale snelheid is 550 CFM en de minimale snelheid is 385 CFM.
3. De luchtwasser kan verticaal of horizontaal worden bediend, afhankelijk van de situatie. Stel de machine op dit punt in op de optimale positie.
4. Wanneer de totale werktijd van de machine 2000

uur bedraagt, zal het waarschuwingslampje voor het vervangen van

het filter op het bedieningspaneel

knipperen en zoemen om u eraan te herinneren dat u het filter moet vervangen. (Om de machine te

resetten, drukt u op het U VC-lampje. Schakel 3 keer continu in 5 seconden nadat u de filteronderhoudstijd hebt gereset.)

1. Detectiefunctie voor storingen van de UV-C-sterilisatielamp: wanneer de UV-C-sterilisatielamp niet werkt, blijft de zoemer rinkelen.

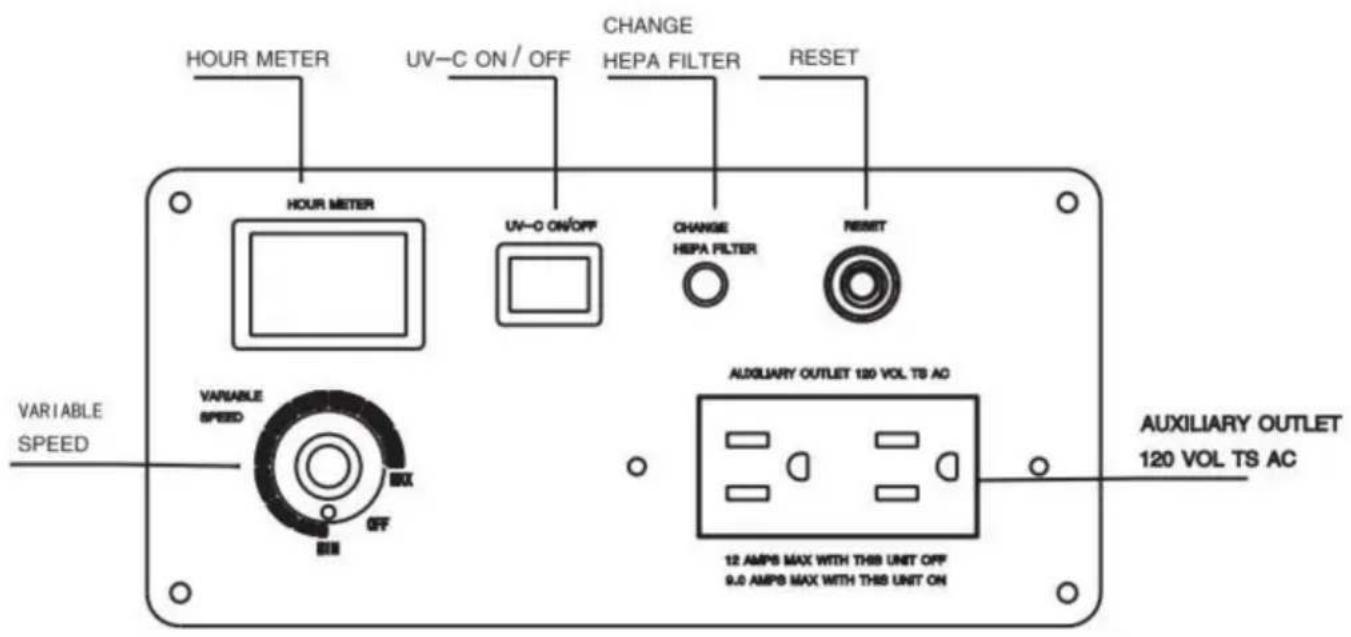

HET CONTROLEPANEEL

Variabele snelheidsregeling

Met variabele snelheidsregeling kunt u het vermogen van de machine regelen. Draai de knop met de klok mee om de snelheid van de minimale snelheid naar de maximale snelheid te verhogen. De minimale snelheidsinstelling bevindt zich direct naast UIT.

Hulpuitgang Als er

meer luchtfiltratie nodig is voor een ruimte, kunt u maximaal 3 luchtwassers aan dezelfde uitgang koppelen. Er is een maximale stroomsterkte van 12 wanneer de units zijn uitgeschakeld, maximaal 9 ampère wanneer de units zijn ingeschakeld. Andere apparatuur kan worden aangesloten op dezelfde uitgang als de luchtreiniger.

scrubber, zolang de maximale stroomsterkte niet wordt overschreden.

Stroomonderbreker schakelaar

De stroomonderbreker beschermt het apparaat als er meer dan 12 ampère stroom is. elektriciteit door het circuit stroomt. Als dit gebeurt, zal de schakelaar de stroom naar het apparaat.

Tijdklok

Wordt gebruikt om de looptijd van het apparaat te timen. Start de timing wanneer het apparaat is draaien en de timing pauzeren wanneer het apparaat wordt gestopt.

HET VERANDEREN VAN DE FILTERS

1. Maak de 2 vergrendelingen los die het filterbord op zijn plaats houden.
2. Schuif het filterpaneel eruit.
3. Verwijder de gebruikte filters en vervang ze door nieuwe filters.

WAARSCHUWING

- Draag altijd goedgekeurde beschermende kleding bij het vervangen van de filters. • Filters moeten na elke sanering worden vervangen. • Als het indicatielampje brandt of de zoemer gaat, vervang dan altijd de HE

PA/Actiefkoolfilter. •Voor een

veilige bediening van deze machine dient u de instructies in dit boekje en de meegeleverde training op te volgen.

Als u dit niet doet, kan dit leiden tot persoonlijk letsel en/of schade aan de machine en eigendommen!

• GEBRUIK DE MACHINE NIET IN EEN EXPLOSIEVE OMGEVING!

LET OP: In Canada is het gebruik van een tijdelijke adapter niet toegestaan volgens de Canadese elektrische code.

Toepassingsgebied

Waterschade In

deze toepassing moet de luchtwasser in het midden van het aangetaste gebied worden geplaatst. De luchtwasser zuigt de lucht aan, filtert deze en blaast de zojuist gereinigde lucht eruit. Om het proces te starten, zet u de luchtwasser aan en begint deze met het reinigen van de lucht. Houd er rekening mee dat als u in een groot gebied werkt of in een gebied door muren is verdeeld, u mogelijk meerdere luchtwassers nodig hebt om de lucht effectief te reinigen.

Geurbestrijding

Wanneer gebruikt met het HEPA/Activated Carbon Filter, is de luchtwasser ook uitstekend in geurcontrole. Plaats het koolstofffilter in de voorfiltersleuf en het zal een breed scala aan geurveroorzakende gasmoleculen opvangen, zoals vluchtige organische stoffen (VOS), rook, roet en verfdampen.

Andere

toepassingen De luchtwasser is ook waardevol voor vele andere toepassingen, waaronder schimmelbestrijding, brandschade, stofbeheersing en rioolwaterzuivering.

Veelvoorkomende foutanalyse

Foutfenomeen	Oplossing
De machine doetniet aanzetten	·Schakelaar niet aan-aanzetten· De stroomonderbreker of aardlekschakelaar is geactiveerd. Druk op de rustknop.· Geen stroom naar de scrubber - controleer of het apparaat is aangesloten; controleer de stroomvoorziening·Defecte schakelaar - vervang
