Typ produktu	Oczyszczacz powietrza z filtracją HEPA, węglem aktywnym i lampą UV-C
Marka	Vevor
Model	ZHP2301-550
Wymiary (Dł x Szer x Wys)	616 x 406 x 598 mm
Waga	15,7 kg
Zasilanie	120 V ~ 60 Hz
Moc	220 W
Maksymalny przepływ powietrza	550 CFM (935 m³/h)
Minimalny przepływ powietrza	385 CFM (654 m³/h)
Filtry	Filtr wstępny, filtr HEPA, filtr z węglem aktywnym
Lampa UV-C	ZW4S15W-Z135, DC20V, 160 mA, 100-280 nm
Główne funkcje	Regulacja prędkości, gniazdo pomocnicze (maks. 9A w pracy, 12A w stanie spoczynku), wyłącznik nadprądowy, licznik godzin, wskaźnik wymiany filtra
Zastosowanie	Pionowo lub poziomo, możliwość ustawienia do 2 jednostek, do usuwania skutków zalania, kontroli zapachów, pleśni, po pożarze, pyłów, ścieków
Możliwość łączenia łańcuchowego	Do 3 urządzeń na jednym gniazdku (przestrzegać maksymalnego natężenia prądu)
Konserwacja	Wymiana filtrów co 2000 godzin lub gdy wskaźnik miga; resetowanie poprzez naciśnięcie przycisku UV-C 3 razy w ciągu 5 sekund
Bezpieczeństwo	Wbudowany GFCI, obowiązkowe uziemienie, ochrona przed przeciążeniem (wyłącznik 12A), nie wystawiać na działanie wody, nie używać z regulatorem półprzewodnikowym
Części zamienne i naprawialność	Filtry i lampę UV-C można wymieniać samodzielnie; używać wyłącznie zatwierdzonych części Vevor
Zawartość opakowania	Oczyszczacz powietrza, filtr HEPA, filtr z węglem aktywnym, instrukcja obsługi
Pochodzenie	Wyprodukowano w Chinach

Często zadawane pytania - ZHP2301-550 Vevor

Jak zainstalować oczyszczacz powietrza Vevor ZHP2301-550?

Umieść urządzenie w pozycji pionowej na stabilnej powierzchni. Podłącz je do standardowego gniazdka 120 V (wymagane 2 ampery). Możesz używać go pionowo lub poziomo, w zależności od potrzeb.

Jak regulować prędkość urządzenia?

Użyj pokrętła regulacji prędkości. Obróć je zgodnie z ruchem wskazówek zegara, aby zwiększyć prędkość z 385 CFM (minimum) do 550 CFM (maksimum). Pozycja minimalna znajduje się tuż obok pozycji OFF.

Kiedy i jak wymieniać filtry?

Wymień filtry, gdy wskaźnik 'CHANGE HEPA FILTER' miga i słychać sygnał dźwiękowy, co następuje po 2000 godzinach pracy. Aby wymienić: poluzuj 2 zamki, wysuń panel, wyjmij zużyte filtry i zastąp je nowymi. Zawsze noś sprzęt ochronny.

Jak zresetować licznik filtrów po wymianie?

Po wymianie filtrów zresetuj wskaźnik, naciskając przycisk UV-C 3 razy z rzędu w ciągu 5 sekund.

Czy mogę podłączyć kilka oczyszczaczy do jednego gniazdka?

Tak, możesz połączyć łańcuchowo do 3 oczyszczaczy w jednym gniazdku. Maksymalne natężenie wynosi 12 amperów, gdy urządzenia są wyłączone, i 9 amperów, gdy są włączone. Nie przekraczaj tych limitów.

Co zrobić, jeśli urządzenie nie włącza się?

Sprawdź, czy przełącznik jest włączony, czy wyłącznik nadprądowy lub GFCI nie zadziałał (naciśnij RESET), czy urządzenie jest prawidłowo podłączone i gniazdko działa. Jeśli problem nadal występuje, przełącznik może być uszkodzony i wymaga wymiany.

Jak czyścić zewnętrzną część oczyszczacza?

Zawsze odłączaj urządzenie przed czyszczeniem. Użyj wilgotnej szmatki do czyszczenia zewnętrznej powierzchni. Nigdy nie używaj węża ogrodowego ani myjki wysokociśnieniowej. Upewnij się, że urządzenie jest suche przed ponownym włączeniem.

Czy mogę używać urządzenia w sposób ciągły?

Tak, oczyszczacz jest przeznaczony do ciągłej pracy. Licznik godzin rejestruje czas pracy. Wymień filtry po 2000 godzinach użytkowania.

Co zrobić, jeśli wskaźnik UV-C nie świeci się?

Jeśli lampa UV-C nie działa, brzęczyk emituje ciągły dźwięk. Sprawdź, czy lampa jest prawidłowo zamontowana. Jeśli jest uszkodzona, wymień ją wyłącznie na lampę ZW4S15W-Z135 (DC20V, 160mA). Zawsze odłączaj urządzenie przed jakąkolwiek interwencją.

Czy to urządzenie nadaje się do wilgotnych pomieszczeń?

Uwaga: urządzenia nie należy wystawiać na działanie wody ani deszczu. Jest przeznaczone do użytku w suchym pomieszczeniu. W przypadku zalania umieść je w centrum dotkniętego obszaru, aby filtrować powietrze, ale nie używaj go w stojącej wodzie.

INSTRUKCJA OBSŁUGI ZHP2301-550 Vevor

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

OCZYSZCZACZ POWIETRZA

PODRĘCZNIK

MODEL: ZHP2301-550/ZHP2301-550R /ZHE2401-550/ZHE2401-800

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR® MOD. : IN N1000-

TOUGH TOOLS, HALF PRICE

OCZYSZCZACZ POWIETRZA

ZHP2301-550/ZHP2301-550R/ZHE2401-550/ZHE2401-800

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

Przed użyciem urządzenia należy uważnie przeczytać instrukcję.

Katalog

1. Parametry techniczne
2. Środki ostrożności
3. Schemat struktury produktu
4. Instrukcja użytkowania
5. Zakres stosowania
6. Analiza typowych błędów

Parametry techniczne

Marka	wevor
Model	ZHP2301-550	ZHP2301800
Moc	120 V~ 60 Hz	120 V~ 60 Hz
napię cia (W)	220	300
Obję tość powietrza	550	800
(CFM) Rozmiar produktu	616*406*598	616*406*598
(mm) Waga produktu (kg)	15.7	16

Model	ZHE2401-550	ZHE2401-800
Woltaż	220-240 V~50/60Hz	220-240 V~ 50/60 Hz
moc(w)	80	130
Obję tość powietrza (CFM)	550	800
Rozmiar produktu (mm)	616*406*598	616*406*598
waga produktu (kg)	15.7	16

Środki ostrożności

Bezpieczeństwo i ostrzeżenia

1. Należy pamiętać, że oczyszczacz powietrza należy stosować wyłącznie z częściami zatwierdzonymi przez dostawcę. Używanie nieautoryzowanych części lub przeróbek maszyny może unieważnić gwarancję. Skontaktuj się z autoryzowanym dystrybutorem, aby uzyskać dalszą pomoc.
2. W przypadku uszkodzenia przewodu zasilającego należy go wymienić u producenta, swojego agenta serwisowego lub podobnie wykwalifikowaną osobę w celu uniknięcia zagrożenia.
3. Urządzenie to nie jest przeznaczone do użytku przez osoby (w tym dzieci) o ograniczonej sprawności fizycznej, sensorycznej lub umysłowej lub z brakiem doświadczenia i wiedzy, chyba że zostały objęte nadzorem lub instruktażem osoby odpowiedzialnej za ich bezpieczeństwo.
4. Dzieci powinny znajdować się pod nadzorem, aby mieć pewność, że nie bawią się urządzeniem.
5. Przed podłączeniem urządzenia do zasilania należy wyjąć wszystkie worki filtracyjne dostawcy. W przeciwnym razie wystąpią ryzyka lub uszkodzenia maszyny, takie jak brak filtra, maszyna nie będzie działać, itp.
6. Przed wymianą jakichkolwiek filtrów należy odciąć dopływ prądu. Ponadto wszystkie filtry muszą wykorzystywać autoryzowane lub zatwierdzone komponenty. W przeciwnym razie może to wpłynąć na wydajność filtra lub spowodować uszkodzenie urządzenia.
7. OSTRZEŻENIE: To urządzenie zawiera emiter UV. Nie wpatruj się w niego. źródło światła
8. UWAGA: Aby zmniejszyć ryzyko porażenia prądem, podłączaj urządzenie wyłącznie do gniazdka z wyłącznikiem różnicowoprądowym.
9. Uwaga: Aby zmniejszyć ryzyko porażenia prądem elektrycznym, podłączaj wyłącznie do gniazdka z wyłącznikiem różnicowoprądowym.
10. Upewnij się, że wlot i wylot są wolne od wszelkich materiałów i przeszkód, ponieważ wszelkie ograniczenia mogą spowodować przegrzanie się sprzętu i doprowadzić do porażenia lub zagrożenia pożarowego.
11. Nie zmieniaj i nie modyfikuj urządzenia w żaden sposób.

Aby uniknąć ryzyka pożaru lub porażenia prądem: • Urządzenie

musi być uziemione elektrycznie. • Włóż wtyczkę 3-

bolcową bezpośrednio do gniazdka z obwodem różnicowoprądowym

Urządzenie przerywające. •

Nie należy używać adaptera z tym urządzeniem. • Nie

należy używać urządzenia w stojącej wodzie. • Jeśli

części elektryczne ulegną zamoczeniu, należy je osuszyć przed użyciem.

Zagrożenie oddychania

Podczas korzystania z oczyszczacza powietrza w strefie zamkniętej zawsze wyłączaj zasilanie.

otwierać urządzenia spalające, takie jak kominki, piece, kotły wodne

grzejników i systemów HVAC, aby uniknąć ryzyka cofania się węgla

opary tlenku azotu.

Jeżeli podczas procesu naprawy zaświeci się kontrolka wymiany filtra,

Należy natychmiast wymienić filtr HEPA/filtr z węglem aktywnym.

Ryzyko przewrócenia

- Należy zachować ostrożność podczas układania

jednostek. • Nie należy układać więcej niż 2 jednostek jedna na drugiej.

Spadający sprzęt może spowodować obrażenia ciała.

OSTRZEŻENIE: Aby zmniejszyć ryzyko porażenia prądem, nie wystawiać na działanie wody lub deszczu. zaszokować.

OSTRZEŻENIE: NIE NADAJE SIĘ DO UŻYTKU Z PRĘDKOŚCIĄ PÓŁPRZEWODNIKOWĄ

STEROWNICA

UWAGA: Aby zmniejszyć ryzyko porażenia prądem, podłączaj urządzenie wyłącznie do gniazdka

z wyłącznikiem różnicowoprądowym.

OSTRZEŻENIE: Bezpośrednie patrzenie na światło może spowodować uszkodzenie skóry lub oczu.

wytwarzane przez lampę w tym aparacie. Zawsze odłączaj zasilanie przed

wymianą lampy lub serwisowaniem. Wymień lampę na lampę ZW4S15W-Z135, DC20V, 160mA 100-280nm.

UWAGI DOTYCZĄCE BEZPIECZEŃSTWA

- Zawsze odłączaj urządzenie od zasilania przed wykonaniem jakichkolwiek czynności konserwacyjnych. • Przed użyciem sprawdź, czy przewód zasilający nie jest uszkodzony (postrzępiony, przecięty itp.). • Aby uniknąć porażenia prądem, nigdy nie używaj węża ogrodowego ani myjki ciśnieniowej do czyszczenia elementów elektrycznych. • Przed

uruchomieniem maszyny sprawdź filtr wstępny, aby upewnić się, że nie jest zatkany. Jeśli występuje jakikolwiek objaw ograniczenia przepływu powietrza, należy wymienić filtr.

- Przed zainstalowaniem czystych filtrów należy upewnić się, że urządzenie jest suche.

W przypadku stosowania oczyszczacza powietrza w celach remediacyjnych należy wymienić oba filtry jednocześnie i zawsze czyścić maszynę między pracami. To pomoże zapobiegać zakażeniom krzyżowym.

GFCI: Naciśnij przycisk TEST (a następnie przycisk RESET) co miesiąc, aby upewnić się o prawidłowym działaniu.

ZAPISZ TE INSTRUKCJE

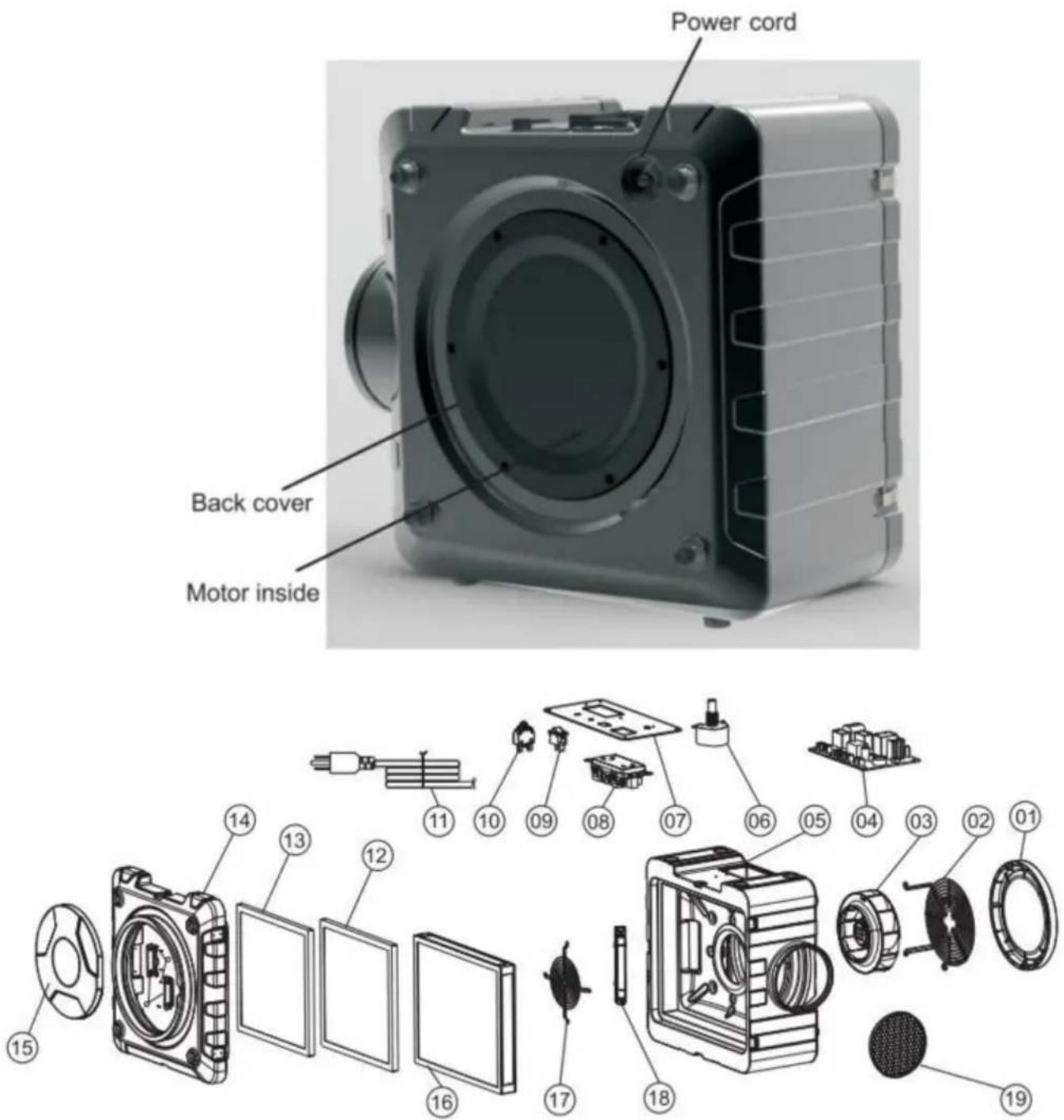

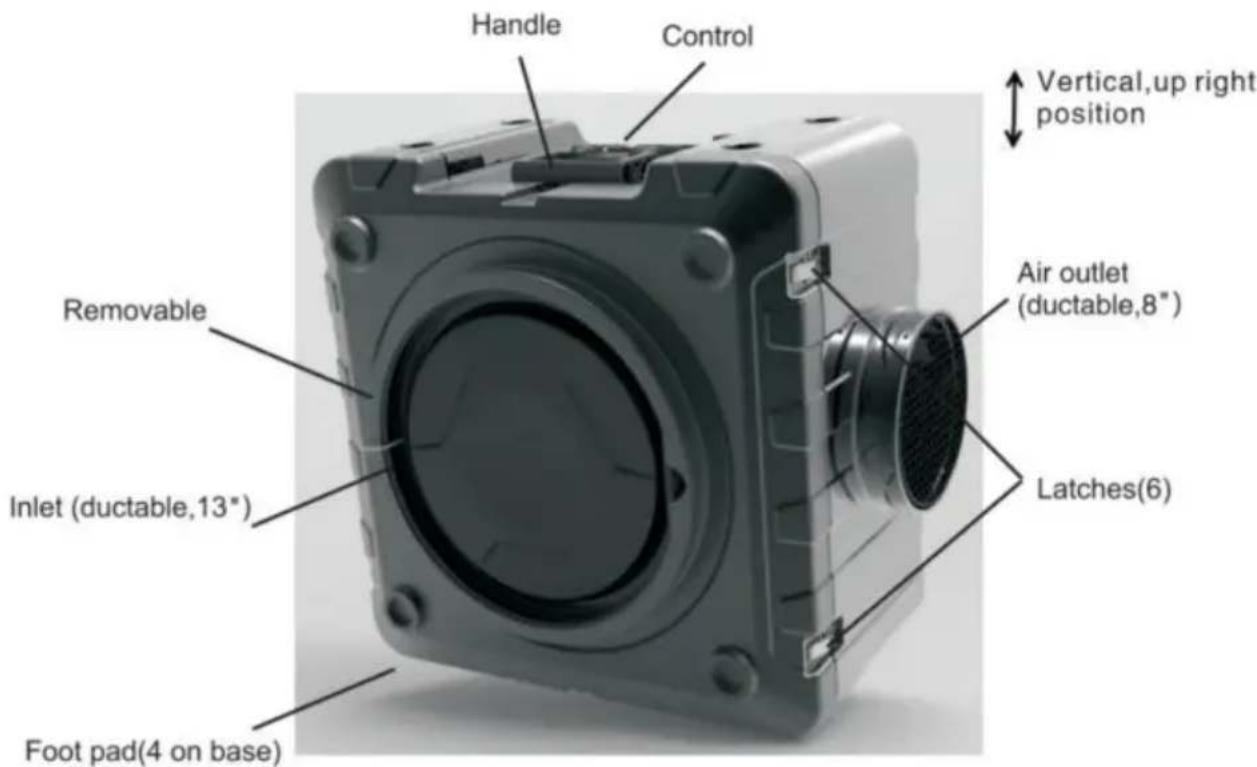

Schemat struktury produktu

No.	Name	Qty		No	Name	Qty
01	The fan cover	1		11	Power line	1
02	Fan holder	1		12	Carbon filter	1
03	Draught fan	1		13	Air pre-cleaner	1
04	Power strip	1		14	Suction canal	1
05	Noumenon	1		15	Air inlet cover	1
06	Potentiometer	1		16	Hepa filter	1
07	Control panel assembly	1		17	Fan retainer	1
08	Socket	1		18	UVC lamp	1
09	Switch	1		19	The wind hood	1
10	Overcurrent protector	1

Instrukcja użytkowania

USTAWIENIE 1. Ustaw oczyszczacz powietrza w pozycji pionowej.

1. Podłącz maszynę do standardowego gniazdka 120 V. Uwaga: Każda jednostka potrzebuje 2 amperów do działania.
2. Włącz urządzenie i dostosuj prędkość, obracając regulator prędkości zmiennej. Maksymalna prędkość wynosi 550 CFM, a minimalna 385 CFM.
3. Oczyszczacz powietrza może być obsługiwany pionowo lub poziomo, w zależności od sytuacji. W tym momencie należy ustawić maszynę w optymalnej pozycji.
4. Gdy całkowity czas pracy urządzenia osiągnie 2000

godzin, kontrolka ostrzegawcza wymiany filtra na panelu sterowania

zacznie migać i brzęczeć, aby

przypomnieć o konieczności wymiany filtrów. (Aby zresetować urządzenie, naciśnij kontrolkę UV-C.

Przełącz 3 razy nieprzerwanie w ciągu 5 sekund po zresetowaniu czasu serwisowania filtra.)

1. Funkcja wykrywania usterek lampy sterylizacyjnej UV-C: gdy lampa sterylizacyjna UV-C nie działa, brzęczyk będzie nadal dzwonił.

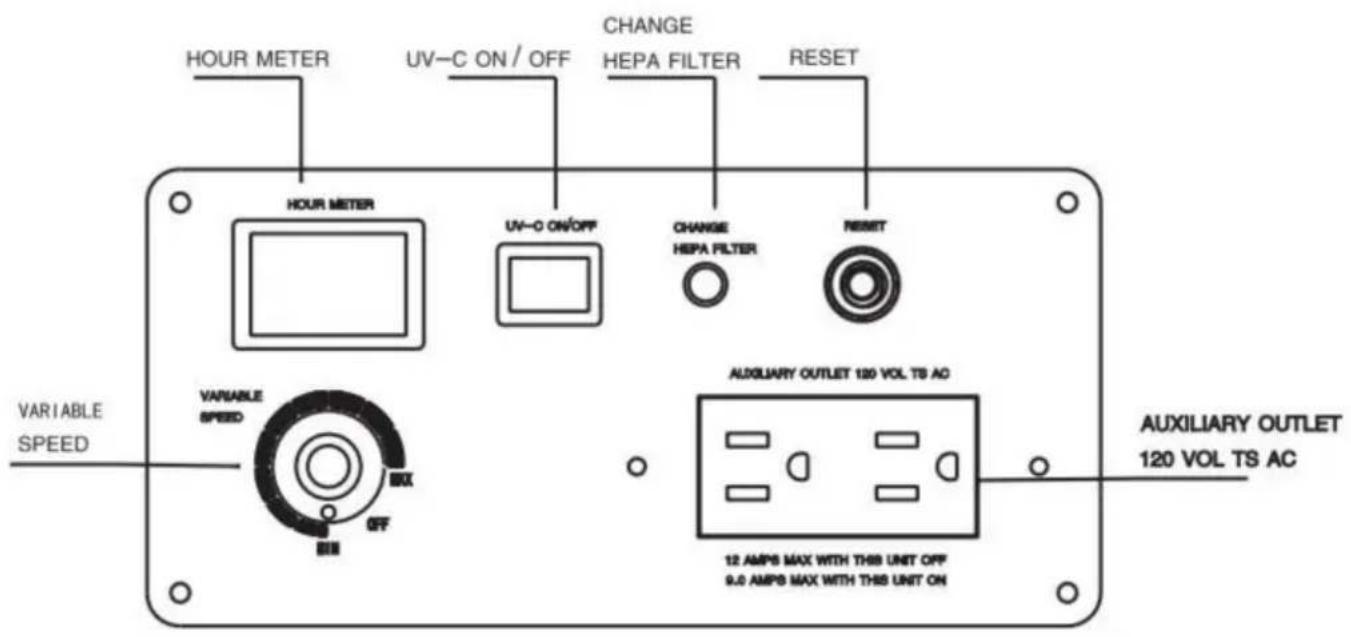

PANEL STEROWANIA

Regulacja prędkości Zmienna

regulacja prędkości służy do regulacji mocy urządzenia. Aby zwiększyć prędkość od minimalnej do maksymalnej, należy przekręcić pokrętło w kierunku zgodnym z ruchem wskazówek zegara.

Minimalne ustawienie prędkości znajduje się tuż przy pokrętle OFF.

Wyjście pomocnicze

Jeśli w pomieszczeniu potrzebna jest większa filtracja powietrza, można połączyć szeregowo lub podłączyć do tego samego wyjścia maksymalnie 3 oczyszczacze powietrza. Maksymalne natężenie prądu wynosi 12 amperów, gdy urządzenia są wyłączone, maksymalnie 9 amperów, gdy urządzenia są włączone. Do tego samego wyjścia, co oczyszczacz powietrza, można podłączyć inny sp

skrubera, pod warunkiem, że nie przekracza on maksymalnego natężenia prądu.

Wyłącznik obwodu

Wyłącznik obwodu chroni urządzenie, jeżeli natężenie prądu przekracza 12 amperów. Prąd przepływa przez obwód. Jeśli tak się stanie, przełącznik odetnie zasilanie jednostki.

Regulator czasowy

Służy do pomiaru czasu działania urządzenia. Rozpocznij pomiar czasu, gdy urządzenie działa, i wstrzymuje odliczanie czasu, gdy urządzenie jest zatrzymane.

WYMIANA FILTRÓW

1. Odkręć 2 blokady mocujące płytę filtra na miejscu.
2. Wysuń płytę panelu filtra.
3. Wyjmij zużyte filtry i wymień je na nowe.

OSTRZEŻENIE

- Zawsze zakładaj zatwierdzony sprzęt ochronny podczas wymiany filtrów. • Filtry należy wymieniać po każdym zabiegu remediacyjnym. • Jeśli świeci się kontrolka lub zadzwonił brzęczyk, zawsze wymieniaj filtr HE.

Filtr PA/węgiel aktywny. •Aby zapewnić

bezpieczną obsługę tej maszyny, należy postępować zgodnie z instrukcjami podanymi w niniejszej broszurze oraz podczas zapewnianego szkolenia.

Niedopełnienie tego obowiązku może skutkować obrażeniami ciała i/lub uszkodzeniem maszyny i mienia!

•NIE UŻYWAJ

MASZYNY W ŚRODOWISKU WYBUCHOWYM!

UWAGA: W Kanadzie Kanadyjski Kodeks Elektryczny nie zezwala na stosowanie tymczasowych adapterów.

Zakres zastosowania

Uszkodzenie

spowodowane wodą. W tym zastosowaniu oczyszczacz powietrza powinien być umieszczony w środku dotkniętego obszaru. Oczyszczacz powietrza zasysa powietrze, filtruje je, a następnie wydmuchuje świeżo oczyszczone powietrze. Aby rozpocząć proces, włącz oczyszczacz, a on zacznie oczyszczać powietrze.

Pamiętaj, że jeśli pracujesz na dużym obszarze lub takim, który jest podzielony ścianami, możesz potrzebować kilku oczyszczaczy powietrza, aby skutecznie oczyścić powietrze.

Kontrola zapachu

W połączeniu z filtrem HEPA/węglowym oczyszczacz powietrza doskonale radzi sobie również z kontrolą zapachów. Umieść filtr węglowy w gnieździe filtra wstępnego, a wychwyci on szeroką gamę cząsteczek gazów powodujących zapachy, takich jak lotne związki organiczne (LZO), dym, sadza i opary farby.

Inne zastosowania

Oczyszczacz powietrza jest również przydatny w wielu innych zastosowaniach, w tym w usuwaniu pleśni, usuwaniu szkód spowodowanych pożarem, kontrolowaniu zapylenia i remediacji ścieków.

Analiza typowych błędów

Zjawisko usterki	Rozwiązanie
nie włączać	Przełącznik nie jest włączonyWylącznik obwodu lub GFCI zadział – naciśnij przycisk spoczynkuMaszyna to robiBrak zasilania w skrubberze – upewnij się, że urządzenie jest podłączone; sprawdź zasilanieUszkodzony przełącznik-wymień
