BRUKSANVISNING ZHP2301-550 Vevor

Teknisk support och e-garanticertifikat

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara halva", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och doser behöver inte nödvändigtvis täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR® MODUL: UN1000-

TOUGH TOOLS, HALF PRICE

LUFTSKRUBBEREN

ZHP2301-550/ZHP2301-550R/ZHE2401-550/ZHE2401-800

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Läs instruktionerna noggrant innan du använder enheten.

Katalog

1. Tekniska parametrar
2. Säkerhetsföreskrifter
3. Produktstrukturdiagram
4. Bruksanvisning
5. Tillämpningsområde
6. Analys av vanliga fel

Tekniska parametrar

Stämpla	vevor
Modell	ZHP2301-550	ZHP2301800
	120V~ 60Hz	120V~ 60Hz
Spänningseffekt (w)	220	300
Luftvolym (CFM)	550	800
produktstorlek (mm)	616*406*598	616*406*598
produktvikt (kg)	15.7	16

Modell	ZHE2401-550	ZHE2401-800
Spänning	220-240V~50/60Hz	220-240V~ 50/60Hz
effekt (w)	80	130
Luftvolym (CFM)	550	800
Produktstorlek (mm)	616*406*598	616*406*598
produktvikt (kg)	15.7	16

Säkerhetsföreskrifter

Säkerhet och varning

1. Observera att luftskrubbern endast ska användas med delar
   godkänd av leverantören. Användning av icke auktoriserade delar eller ändringar av maskinen kan ogiltigförklara din garanti. Kontakta en auktoriserad distributör för ytterligare hjälp.
2. Om nätsladden är skadad måste den bytas ut av tillverkaren,
   dess serviceagent eller liknande kvalificerade personer för att undvika fara.
3. Denna apparat är inte avsedd att användas av personer (inklusive barn)
   med nedsatt fysisk, sensorisk eller mental förmåga eller bristande erfarenhet och kunskap, såvida de inte har fått handledning eller instruktioner av en person som ansvarar för sin säkerhet.
4. Barn bör övervakas för att säkerställa att de inte leker med apparat.
5. Ta bort alla filterförpackningspåsar innan maskinen ansluts till ström
   leverantör. Annars kommer det att finnas risker eller skador på maskinen, som nr filter, maskinen fungerar inte osv.
6. Strömförsörjningen måste stängas av innan eventuella filter byts ut. I
   Dessutom måste alla filter använda auktoriserade eller godkända komponenter.
   Annars kommer det att påverka filtereffektiviteten eller orsaka skador på maskinen.
7. WARNING: Denna apparat innehåller en UV-strålare. Stirra inte på
   ljuskälla
8. WARNING: För att minska risken för elektriska stötar, anslut endast till ett uttag med en jordfelsbrytare.
9. Obs: För att minska risken för elektriska stötar, vänligen anslut endast till uttag med
   jordfelsbrytaren.
10. Se till att inloppet och utloppet är fria från alla material och hinder,

som vilken som helst

begränsningar kan få utrustningen att överhettas och orsaka stötar eller brand faror.

1. Ändra eller modifiera inte maskinen på något sätt.

För att undvika risken för brand eller elektriska stötar:

- Enheten måste vara elektriskt jordad. • Sätt i 3-

stiftskontakten direkt i uttaget med jordfelskrets

Avbrytande enhet. •

Använd inte en adapter med denna enhet. •

Använd inte enheten i stående vatten. • Om

elektriska delar blir blöta måste de torkas före användning.

Andningsrisk

Stäng alltid av strömmen när du använder luftskrubbern i ett inneslutningsområde för att öppna förbränningsapparater, såsom eldstäder, ugnar, vatten

värmare och VVS-system, för att undvika risken för att koldioxid dras tillbaka monooxidångor.

Om lampan för filterbyte tänds under saneringsprocessen,

byt omedelbart HEPA/aktivt kolfilter.

Tipprisk

- Var försiktig när du staplar enheter.

Stapla inte mer än 2 enheter ovanpå varandra. • Fallande utrustning

WARNING: Utsätt inte för vatten eller regn för att minska risken för el chock.

VARNING: INTE LÄMPLIG FÖR ANVÄNDNING MED SOLID-STATE SPEED KONTROLLER

WARNING: För att minska risken för elektriska stötar, anslut endast till ett uttag med en jordfelsbrytare.

VARNING: Hud- eller ögonskador kan uppstå om du tittar direkt på ljuset

produceras av lampan i denna apparat. Koppla alltid bort strömmen innan

byta lampa eller service. Byt ut lampan mot lampan ZW4S15W-Z135, DC20V, 160mA 100-280nr

SÄKERHETSANVISNINGAR

- Koppla alltid ur enheten innan du utför något underhåll. • Kontrollera att nätsladden inte är skadad (fransar, skärsår etc.) före användning. • Använd aldrig en vattenslang eller högtryckstvätt för att undvika elektriska stötar rengör de elektriska komponenterna. •

Kontrollera förfiltret innan du använder maskinen för att säkerställa att det inte är det igensatt. Om det finns några tecken på luftflödesbegränsning byt filtret. • Se till att enheten är torr innan du installerar rena filter.

När du använder luftskrubbern för sanering, byt ut båda filtren

Rengör maskinen samtidigt och alltid mellan jobben. Detta kommer att hjälpa förhindra korskontaminering.

GFCI: Tryck på TEST-knappen (sedan RESET-knappen) varje månad för att säkerställa korrekt drift.

SPARA DESSA INSTRUKTIONER

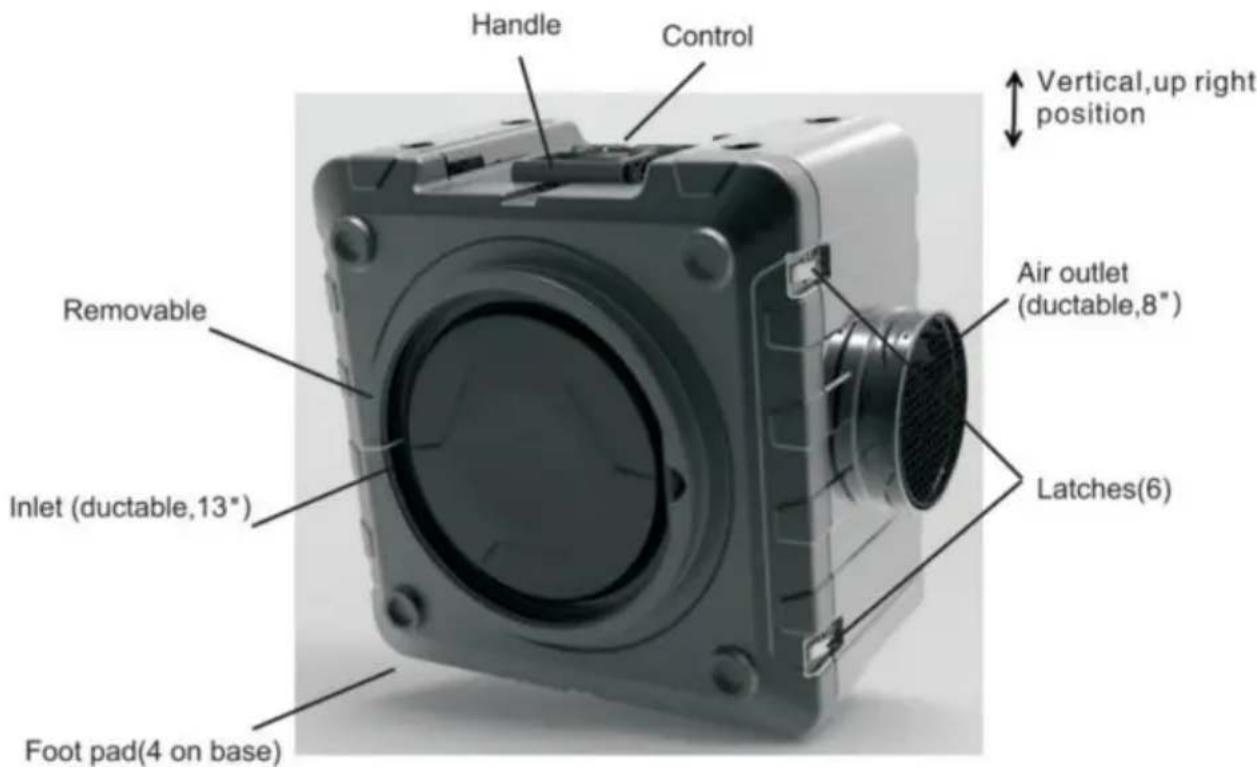

Produktstrukturdiagram

Handle Control Vertical,up right position Air outlet (ductable,8") Removable Inlet (ductable,13") Foot pad(4 on base) Latches(6)

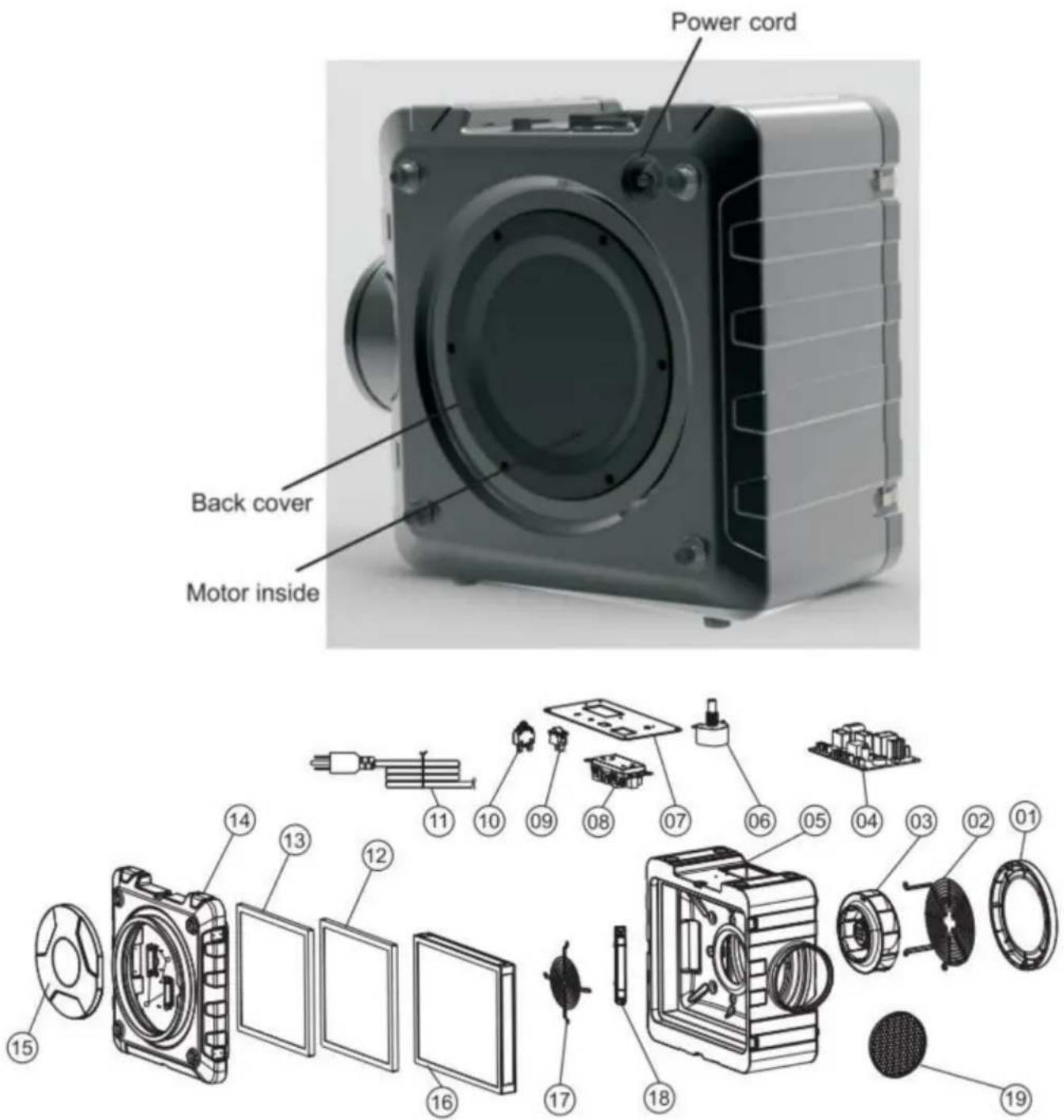

No.	Name	Qty		No	Name	Qty
01	The fan cover	1		11	Power line	1
02	Fan holder	1		12	Carbon filter	1
03	Draught fan	1		13	Air pre-cleaner	1
04	Power strip	1		14	Suction canal	1
05	Noumenon	1		15	Air inlet cover	1
06	Potentiometer	1		16	Hepa filter	1
07	Control panel assembly	1		17	Fan retainer	1
08	Socket	1		18	UVC lamp	1
09	Switch	1		19	The wind hood	1
10	Overcurrent protector	1

Bruksanvisning

INSTÄLLNING 1. Placera luftskrubbern så att den står i upprätt, vertikalt läge.

1. Anslut maskinen till ett vanligt 120-voltsuttag. Obs: Varje enhet behöver 2 ampere för att fungera.
2. Slå på enheten och justera hastigheten genom att vrida den variabla hastighetskontrollen. Den maximala hastigheten är 550 CFM, och den lägsta hastigheten är 385 CFM.
3. Luftskrubbern kan manövreras vertikalt eller horisontellt, beroende på situationen. Justera nu maskinen till optimal position.
4. När maskinens totala arbetstid uppgår till 2000

timmar, blinkar varningslampan för filterbyte med surrande på

kontrollpanelen för att påminna om

filterbyte. (För att återställa maskinen, tryck på U VC-lampan. Byt 3 gånger kontinuerligt på 5

sekunder efter återställning av filterservicetiden.)

1. UV-C-steriliseringslampans feldetekteringsfunktion: när UV-C-steriliseringslampan inte fungerar fortsätter summern att ringa.

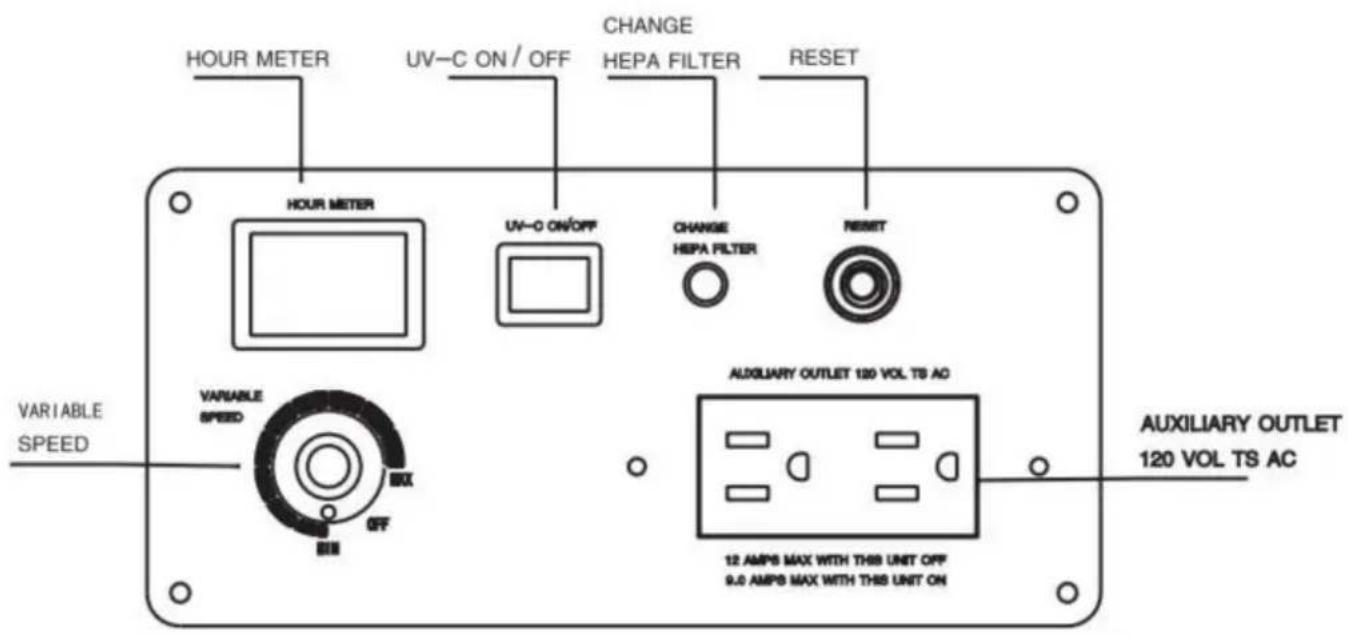

KONTROLLPANELEN

Variabel hastighetskontroll

Variabel hastighetskontroll används för att justera maskinens effekt. Vrid vredet medurs, för att öka hastigheten från lägsta hastighet till maxhastighet, den lägsta hastighetsinställningen är placerad omedelbart nära OFF.

Extra utlopp Om mer

luftfiltrering krävs för ett utrymme kan du "kedja" eller koppla upp till 3 luftskrubber till samma

utlopp. Det finns en maximal strömstyrka på 12 när enheterna är avstängda, max 9 ampere när enheterna är påslagna. Annan utrustning kan kopplas in i samma uttag som luften

skrubber så länge den inte går över max strömstyrka.

Strömbrytare

Circuit Breaker Switch skyddar enheten om mer än 12 ampere elektricitet passerar kretsen. Om detta inträffar kommer strömbrytaren att stänga av ström till enheten.

Timer

Används för att tajma enhetens gångtid. Börja tajma när enheten är körs och pausa timingen när enheten är stoppad.

HOUR METER UV-C ON / OFF CHANGE HEPA FILTER RESET HOUR METER UV-C ON/OFF CHANGE HEPA FILTER RESET VARIABLE SPEED VARIABLE SPEED BOX OFF BEE AUXILIARY OUTLET 120 VOL TS AC 12 AMPS MAX WITH THIS UNIT OFF 9.0 AMPS MAX WITH THIS UNIT ON AUXILIARY OUTLET 120 VOL TS AC

BYTA FILTRET

1. Lossa de 2 låsen som håller filterkortet på plats.

2. Skjut ut filterpanelskortet.

3. Ta bort de använda filtren och byt ut dem mot nya.

WARNING

- Bär alltid godkänd skyddsutrustning vid filterbyte. • Filter bör bytas efter varje saneringsjobb. • Om indikatorlampan lyser, summern ringde, byt alltid HE

PA/aktivt kolfilter. •Följ

instruktionerna i denna broschyr och den utbildning som tillhandahålls för säker användning av denna maskin.

Underlåtenhet att göra detta kan leda till personskador och/eller skador på maskin och egendom!

ANVÄND INTE

MASKINEN I EN EXPLOSIV MILJÖ!

OBS: I Kanada är användningen av en tillfällig adapter inte tillåten enligt den kanadensiska elektriska koden.

USE 115V 3-PRONG GROUNDED CONNECTION DO NOT USE ADAPTER

Tillämpningsomfång

Vattenskador I den

här applikationen ska luftskrubbern placeras i mitten av det drabbade området. Luftskrubbern drar in luften, filtrerar den och blåser sedan ut den nyligen rengjorda luften. Starta processen genom att slå på skrubbern så börjar den rena luften. Tänk på att om du arbetar i ett stort område eller ett område som är delat av väggar, kan du behöva flera luftskrubbrar för att rena luften effektivt.

Luktkontroll

När den används med HEPA/Activated Carbon Filter är luftskrubbern också utmärkt för luktkontroll. Placera kolfiltret i förfilteröppningen och det kommer att fånga upp en mängd olika luktorsakande gasmolekyler, såsom flyktiga organiska föreningar (VOC), rök, sot och färgångor.

Andra

användningsområden Luftskrubbern är också värdefull för många andra applikationer, inklusive mögelsanering, brandskador, dammkontroll och avloppssanering.

Vanlig felanalys

Felfenomen	Lösning
Det gör maskinen inte slå på	· Omkopplaren är inte påslagen· Strömbrytaren eller GFCI har löst ut - tryck viloknappen· Ingen ström till skrubben - se till att enheten är ansluten; kontrollera strömförsörjningen· Felaktig brytare-byte
