BEDIENUNGSANLEITUNG ZHP2301-550 Vevor

Technischer Support und E-Garantie-Zertifikat

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und bedeuten nicht notwendigerweise, dass sie alle von uns angebotenen Werkzeugkategorien abdecken. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR® MODUL: I1000-U

TOUGH TOOLS, HALF PRICE

DER LUFTFILTER

ZHP2301-550/ZHP2301-550R/ZHE2401-550/ZHE2401-800

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Lesen Sie die Anleitung vor der Inbetriebnahme des Geräts sorgfältig durch.

Katalog

1. Technische Parameter
2. Sicherheitsvorkehrungen
3. Produktstrukturdiagramm
4. Gebrauchsanweisung
5. Geltungsbereich
6. Häufige Fehleranalyse

Technische Parameter

Marke	vevor
Modell	ZHP2301-550	ZHP2301800
Spannung	120 V ~ 60 Hz	120 V ~ 60 Hz
Leistung (W)	220	300
Luftvolumen (CFM)	550	800
Produktgröße (mm)	616*406*598	616*406*598
Produktgewicht (kg)	15.7	16

Modell	ZHE2401-550 ZHE2401-800
Stromspannung	220-240 V~50/60 Hz	220-240 V~ 50/60 Hz
Leistung (W)	80	130
Luftvolumen (CFM)	550	800
Produktgröße (mm)	616*406*598	616*406*598
Produktgewicht (kg)	15.7	16

Sicherheitsvorkehrungen

Sicherheit und Warnung

1. Bitte beachten Sie, dass der Luftwäscher nur mit Teilen verwendet werden sollte vom Lieferanten genehmigt. Die Verwendung nicht autorisierter Teile oder Änderungen an der Maschine kann zum Erlöschen der Garantie führen. Wenden Sie sich an einen autorisierten Händler für weitere Hilfe.

2. Wenn das Netzkabel beschädigt ist, muss es vom Hersteller ersetzt werden. von seinem Kundendienstvertreter oder einer ähnlich qualifizierten Person durchgeführt werden, um Gefährdungen zu vermeiden.

3. Dieses Gerät ist nicht für den Gebrauch durch Personen (einschließlich Kinder) bestimmt mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnissen, es sei denn, sie werden beaufsichtigt oder angeleitet durch eine für ihre Sicherheit verantwortliche Person.

4. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät.

5. Bitte entfernen Sie alle Filterbeutel, bevor Sie die Maschine an den Strom anschließen. Lieferant. Andernfalls besteht die Gefahr von Schäden an der Maschine, z. B. Filter, die Maschine funktioniert nicht usw.

6. Vor dem Filterwechsel muss die Stromversorgung unterbrochen werden. Darüber hinaus müssen alle Filter autorisierte oder zugelassene Komponenten verwenden. Andernfalls wird die Filterleistung beeinträchtigt oder die Maschine beschädigt.

7. WARNUNG: Dieses Gerät enthält einen UV-Strahler. Blicken Sie nicht in das Lichtquelle

8. ACHTUNG: Um das Risiko eines Stromschlags zu verringern, schließen Sie das Gerät nur an eine Steckdose an mit einer Fehlerstrom-Schutzeinrichtung.

9. Hinweis: Um das Risiko eines Stromschlags zu verringern, schließen Sie bitte nur an die Steckdose mit

die Fehlerstrom-Schutzeinrichtung.

1. Stellen Sie sicher, dass Einlass und Auslass frei von allen Materialien und Hindernissen sind. wie jede

Einschränkungen können zu einer Überhitzung des Geräts und zu Stößen oder Bränden führen. Gefahren.

1. Nehmen Sie an der Maschine keinerlei Änderungen oder Modifikationen vor.

Um das Risiko eines Brandes oder Stromschlags zu

vermeiden: • Das Gerät muss elektrisch geerdet sein.

- Stecken Sie den 3-poligen Stecker direkt in eine Steckdose mit Fehlerstromschutzschalter.

Unterbrechungsvorrichtung.

- Verwenden Sie mit diesem Gerät keinen Adapter.

Verwenden Sie das Gerät nicht in stehendem Wasser.

Wenn elektrische Teile nass werden, müssen sie vor dem Gebrauch getrocknet werden.

Atemgefahr

Wenn Sie den Luftwäscher in einem Eindämmungsbereich verwenden, schalten Sie immer die Stromversorgung aus an offenen Verbrennungsgeräten wie Kaminen, Öfen, Wasser

Heizungen und HLK-Systeme, um das Risiko einer Kohlenstoffablagerung zu vermeiden Kohlenmonoxiddämpfe.

Wenn die Filterwechselleuchte während des Sanierungsprozesses aufleuchtet,

Wechseln Sie sofort den HEPA-/Aktivkohlefilter.

Kippgefahr

• Gehen Sie beim Stapeln der Einheiten

vorsichtig vor. • Stapeln Sie nicht mehr als 2 Einheiten übereinander. •

Herunterfallende Geräte können Verletzungen verursachen.

WARNUNG: Setzen Sie das Gerät weder Wasser noch Regen aus, um das Risiko eines elektrischen Schlags zu verringern. Schock.

ACHTUNG: NICHT GEEIGNET FÜR DEN EINSATZ MIT SOLID-STATE-GESCHWINDIGKEIT BEDIENELEMENTE

ACHTUNG: Um das Risiko eines Stromschlags zu verringern, schließen Sie das Gerät nur an eine Steckdose an mit einer Fehlerstrom-Schutzeinrichtung.

WARNUNG: Durch direktes Betrachten des Lichts können Haut- oder Augenschäden entstehen von der Lampe in diesem Gerät erzeugt. Trennen Sie immer die Stromversorgung, bevor Lampenwechsel oder Wartung. Ersetzen Sie die Lampe durch die Lampe ZW4S15W-Z135, DC 20 V, 160 mA, 100–280 nm.

SICHERHEITSHINWEISE

- Ziehen Sie vor der Durchführung von Wartungsarbeiten immer den Netzstecker. • Überprüfen Sie das Netzkabel vor der Verwendung auf Beschädigungen (Ausfransungen, Schnitte usw.). • Um einen Stromschlag zu vermeiden, verwenden Sie niemals einen Wasserschlauch oder Hochdruckreiniger, um Reinigen Sie die elektrischen Komponenten. •

Überprüfen Sie den Vorfilter vor dem Betrieb der Maschine, um sicherzustellen, dass er nicht verstopft. Wenn es Anzeichen für eine Einschränkung des Luftstroms gibt, wechseln Sie den Filter. • Stellen Sie sicher, dass das Gerät trocken ist, bevor Sie saubere Filter installieren.

Wenn Sie den Luftwäscher zu Sanierungszwecken verwenden, ersetzen Sie beide Filter gleichzeitig und reinigen Sie die Maschine immer zwischen den Aufträgen. Dies hilft Kreuzkontamination verhindern.

GFCI: Drücken Sie jeden Monat die TEST-Taste (und dann die RESET-Taste), um sicherzustellen ordnungsgemäßen Betrieb.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

Produktstrukturdiagramm

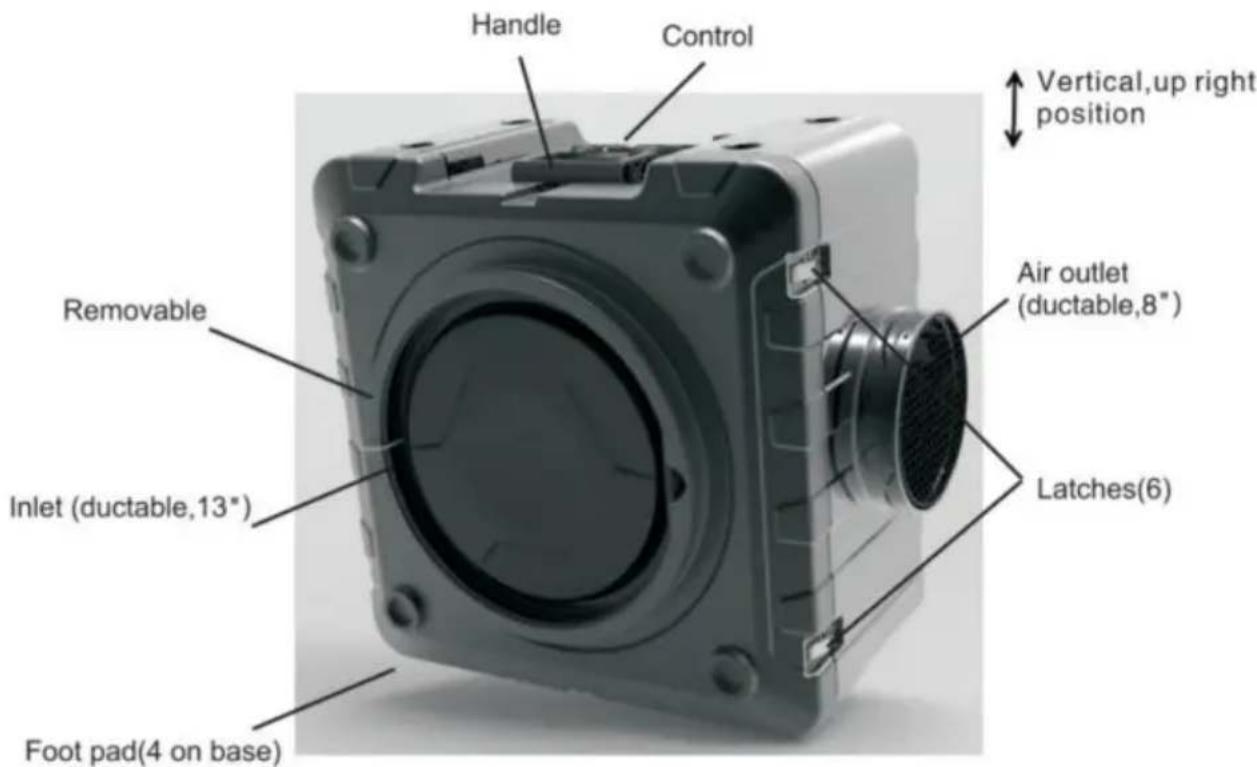

Handle Control Vertical,up right position Air outlet (ductable,8") Removable Inlet (ductable,13") Foot pad(4 on base) Latches(6)

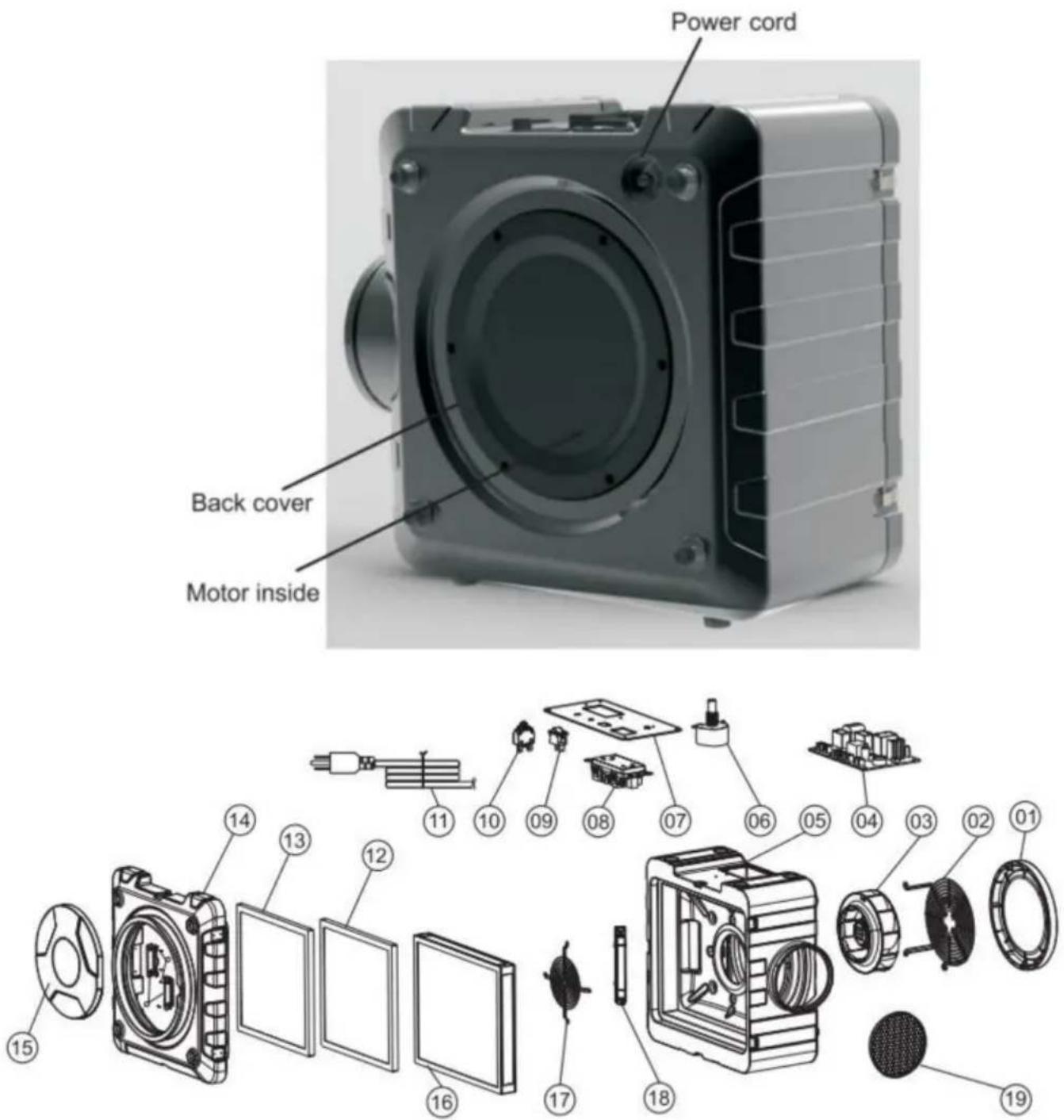

No.	Name	Qty		No	Name	Qty
01	The fan cover	1		11	Power line	1
02	Fan holder	1		12	Carbon filter	1
03	Draught fan	1		13	Air pre-cleaner	1
04	Power strip	1		14	Suction canal	1
05	Noumenon	1		15	Air inlet cover	1
06	Potentiometer	1		16	Hepa filter	1
07	Control panel assembly	1		17	Fan retainer	1
08	Socket	1		18	UVC lamp	1
09	Switch	1		19	The wind hood	1
10	Overcurrent protector	1

Gebrauchsanweisung

EINRICHTUNG 1. Stellen Sie den Luftwäscher so auf, dass er aufrecht und vertikal steht.

1. Schließen Sie das Gerät an eine normale 120-Volt-Steckdose an. Hinweis: Jedes Gerät benötigt zum Betrieb 2 Ampere.
2. Schalten Sie das Gerät ein und passen Sie die Geschwindigkeit durch Drehen des Geschwindigkeitsreglers an. Die maximale Geschwindigkeit beträgt 550 CFM und die minimale Geschwindigkeit 385 CFM.
3. Der Luftwäscher kann je nach Situation vertikal oder horizontal betrieben werden. Stellen Sie nun die Maschine auf die optimale Position ein.
4. Wenn die Gesamtbetriebszeit der Maschine 2000

Stunden beträgt, blinkt die Filterwechsel-Warnleuchte und ertönt ein

Summen auf dem Bedienfeld, um Sie

an den Filterwechsel zu erinnern. (Um die Maschine zurückzusetzen, drücken Sie die UV-VC-Leuchte.

Schalten Sie sie nach dem Zurücksetzen der Filterwartungszeit 3 Mal hintereinander innerhalb von 5 Sekunden ein.)

1. Fehlererkennungsfunktion der UV-C-Sterilisationslampe: Wenn die UV-C-Sterilisationslampe nicht funktioniert, klingelt der Summer weiter.

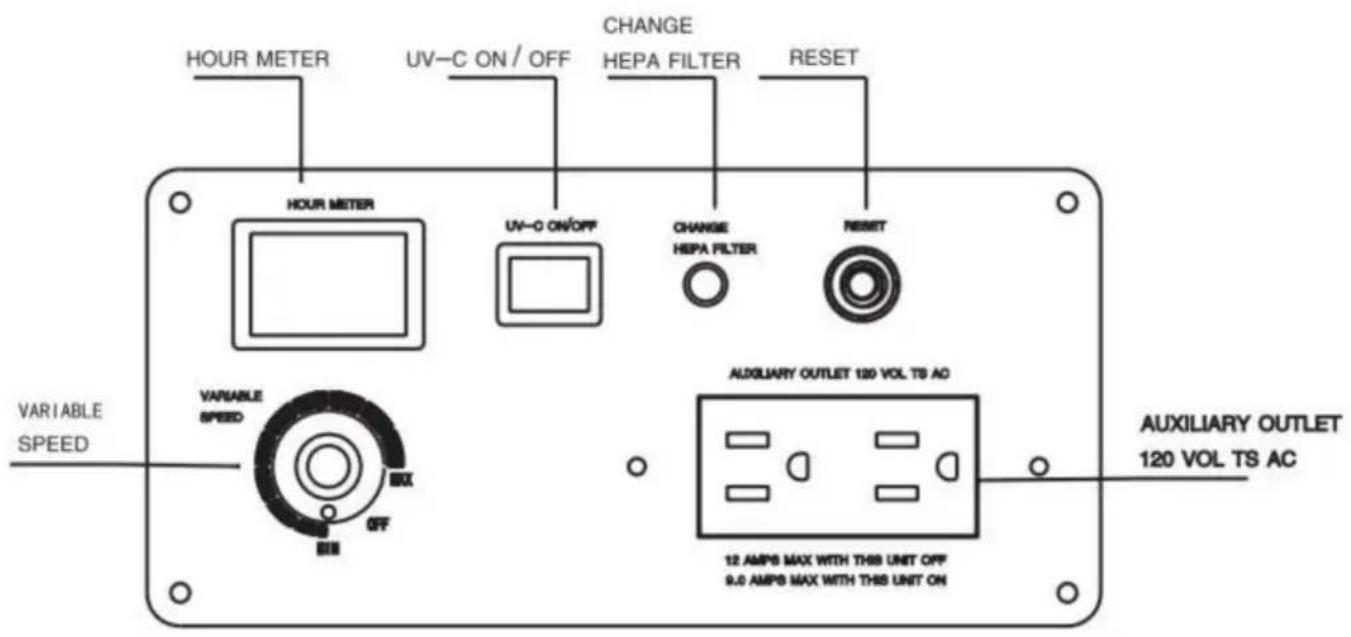

DAS BEDIENFELD

Variable Geschwindigkeitsregelung

Die variable Geschwindigkeitsregelung dient zum Einstellen der Leistung der Maschine. Drehen Sie den Knopf im Uhrzeigersinn, um die Geschwindigkeit von der Mindestgeschwindigkeit auf die Höchstgeschwindigkeit zu erhöhen. Die Mindestgeschwindigkeitseinstellung befindet sich direkt neben „OFF“.

Zusatzsteckdose

Wenn für einen Raum mehr Luftfilterung erforderlich ist, können Sie bis zu 3 Luftwäscher in Reihe schalten oder an dieselbe Steckdose anschließen. Die maximale Stromstärke beträgt 12 Ampere, wenn die Geräte ausgeschaltet sind, und maximal 9 Ampere, wenn die Geräte eingeschaltet sind. Andere Geräte können an dieselbe Steckdose wie die Luftwäscher angeschlossen werden.

Wäscher, solange die maximale Stromstärke nicht überschritten wird.

Leistungsschalter

Der Leistungsschalter schützt das Gerät, wenn mehr als 12 Ampere

Strom fließt durch den Stromkreis. In diesem Fall unterbricht der Schalter die

schalten Sie das Gerät ein.

Timer

Dient zum Messen der Laufzeit des Geräts. Starten Sie die Zeitmessung, wenn das Gerät läuft und pausiert die Zeitmessung, wenn das Gerät gestoppt wird.

HOUR METER UV-C ON / OFF CHANGE HEPA FILTER RESET HOUR METER UV-C ON/OFF CHANGE HEPA FILTER RESET VARIABLE SPEED VARIABLE SPEED AUXILIARY OUTLET 120 VOL TS AC 12 AMPS MAX WITH THIS UNIT OFF 9.0 AMPS MAX WITH THIS UNIT ON AUXILIARY OUTLET 120 VOL TS AC

FILTERWECHSEL

1. Lösen Sie die beiden Verriegelungen, die die Filterplatine an ihrem Platz halten.

2. Schieben Sie die Filterplatte heraus.

3. Entfernen Sie die gebrauchten Filter und ersetzen Sie sie durch neue Filter.

WARNUNG

- Tragen Sie beim Filterwechsel immer zugelassene Schutzkleidung. • Die Filter sollten nach jeder Sanierungsmaßnahme gewechselt werden. • Wenn die Kontrollleuchte leuchtet oder der Summer ertönt, wechseln Sie immer den HE

PA-/Aktivkohlefilter. • Befolgen

Sie für den sicheren Betrieb dieser Maschine die Anweisungen in dieser Broschüre und die bereitgestellte Schulung.

Andernfalls kann es zu Verletzungen und/oder Schäden an der Maschine und am Eigentum kommen!

DIE MASCHINE

NICHT IN EINER EXPLOSIONSGEFÄHRDETEN UMGEBUNG BETREIBEN!

HINWEIS: In Kanada ist die Verwendung eines temporären Adapters gemäß dem Canadian Electrical Code nicht zulässig.

USE 115V 3-PRONG GROUNDED CONNECTION DO NOT USE ADAPTER

Geltungsbereich

Wasserschaden

Bei dieser Anwendung sollte der Luftwäscher in der Mitte des betroffenen Bereichs platziert werden. Der Luftwäscher saugt die Luft an, filtert sie und bläst dann die frisch gereinigte Luft aus. Um den Vorgang zu starten, schalten Sie den Wäscher ein und er beginnt mit der Luftreinigung. Bedenken Sie, dass Sie, wenn Sie in einem großen oder durch Wände unterteilten Bereich arbeiten, möglicherweise mehrere Luftwäscher benötigen, um die Luft effektiv zu reinigen.

Geruchskontrolle

In Kombination mit dem HEPA-/Aktivkohlefilter eignet sich der Luftwäscher auch hervorragend zur Geruchskontrolle. Setzen Sie den Kohlefilter in den Vorfilterschlitz ein und er fängt eine Vielzahl geruchsbildender Gasmoleküle ein, wie etwa flüchtige organische Verbindungen (VOCs), Rauch, Ruß und Farbdämpfe.

Andere

Verwendungen Der Luftwäscher ist auch für viele andere Anwendungen wertvoll, einschließlich Schimmelsanierung, Brandschadensbeseitigung, Staubkontrolle und Abwassersanierung.

Häufige Fehleranalyse

Fehlerphänomen	Lösung
schaltet sich nicht ein	·Schalter nicht eingeschaltet· Schutzschalter oder FI-Schutzschalter hat ausgelöst - Ruhetaste drückenDie Maschine· Der Wäscher erhält keinen Strom. Stellen Sie sicher, dass das Gerät angeschlossen ist. Überprüfen Sie die Stromversorgung.· Defekter Schalter - austauschen

In China hergestellt
