Produkttyp	Luftreiniger für HLK-System
Modell	2402-UV25
Marke	Vevor
Leistung	25 W
Länge der Leuchtstoffröhre	436 mm
UV-Wellenlänge	254 nm
Lebensdauer der UV-Lampe	8000 Stunden
Effektive Abdeckungsfläche	1100 ft² (ca. 102 m²)
Stromversorgung	AC 120 V 60 Hz / AC 230 V 50 Hz je nach Version
Installation	Magnetische oder Schraubbefestigung in HLK-Kanälen
Hauptfunktion	Luftreinigung durch UV-C-Sterilisation
Empfohlener Installationsort	Oberhalb der Kühlschlange
Wartung	Reinigung der Röhren mit einem weichen Tuch und Glasreiniger
Lampenwechsel	Entriegelungsknopf, spezifische Lampe (Art.-Nr. Vevor)
Sicherheit	UV-Strahlung schädlich für Augen und Haut; nicht direkt ansehen
Vorsichtsmaßnahmen	Vor Wartung Netzstecker ziehen, Handschuhe tragen, feuchte Umgebungen vermeiden
Mitgelieferte Teile	UV-Einheit, Magnetbefestigung, UV-Röhre, Schrauben ST4x25 (4), Bolzen M5x12 (2), Muttern M5 (2)
Garantie	Elektronische Garantieurkunde auf www.vevor.com/support
Hersteller	Shanghaimuxinmuyeyouxiangongsi, Shanghai, China

Häufig gestellte Fragen - 2402-UV25 Vevor

Wie installiere ich den Luftreiniger Vevor 2402-UV25?

Installieren Sie das Gerät in einem HLK-Kanal, vorzugsweise oberhalb der Kühlschlange. Befestigen Sie die Magnetbefestigung oder verwenden Sie die mitgelieferten Schrauben. Stellen Sie sicher, dass die UV-Strahlen von außen nicht sichtbar sind. Weitere Details finden Sie im Installationshandbuch.

Wie groß ist die Abdeckungsfläche des Modells 2402-UV25?

Die effektive Fläche beträgt 1100 ft² (ca. 102 m²) und eignet sich für mittelgroße Wohn- oder Gewerbe-HLK-Systeme.

Wie reinige ich die UV-Röhren?

Schalten Sie das Gerät aus und lassen Sie es 15 Minuten abkühlen. Entnehmen Sie die Einheit aus dem Kanal und wischen Sie die Röhren mit einem weichen, mit Glasreiniger getränkten Tuch ab. Berühren Sie das Glas nicht mit bloßen Händen.

Wann muss die UV-Lampe ausgetauscht werden?

Die Lebensdauer der Lampe beträgt 8000 Stunden. Ersetzen Sie sie, sobald sie kein UV-Licht mehr erzeugt oder nach der angegebenen Zeit. Verwenden Sie eine von Vevor zugelassene Ersatzlampe.

Welche Sicherheitsvorkehrungen sind zu beachten?

Schauen Sie niemals direkt in das UV-Licht, da es Augenverbrennungen verursachen kann. Ziehen Sie vor jedem Eingriff den Netzstecker. Tragen Sie Handschuhe, um Schnitte zu vermeiden. Installieren Sie das Gerät nicht in feuchter oder entflammbarer Umgebung.

Kann ich das Gerät in einem Rückluftkanal installieren?

Ja, falls nötig, aber der empfohlene Ort ist der Zuluftkanal oberhalb der Kühlschlange. Vermeiden Sie die Installation in der A-Spule oder in der Nähe eines Luftbefeuchters.

Was tun bei Bruch der UV-Lampe?

Nicht mit einem Staubsauger reinigen. Lüften Sie den Bereich, tragen Sie Handschuhe und sammeln Sie die Bruchstücke mit einem feuchten Tuch auf. Die Lampe enthält Quecksilber, daher gemäß den örtlichen Vorschriften entsorgen.

Ist dieses Gerät für die Installation in einer Küche geeignet?

Nein, da ölige Dämpfe die Lebensdauer der Lampen verkürzen. Vermeiden Sie auch Bereiche mit sauren, alkalischen oder organischen Gasen, die einen Brand verursachen könnten.

Wo finde ich Kundendienst und Garantie?

Besuchen Sie www.vevor.com/support für technischen Support und die elektronische Garantieurkunde. Bewahren Sie den Kaufbeleg auf.

Was sind die genauen Abmessungen des Produkts?

Die genauen Maße sind nicht in der Anleitung angegeben. Die Länge der UV-Röhre beträgt 436 mm. Überprüfen Sie bei der Installation, ob der Innenraum des HLK-Kanals die Einheit aufnehmen kann.

BEDIENUNGSANLEITUNG 2402-UV25 Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat: www.vevor.com/support

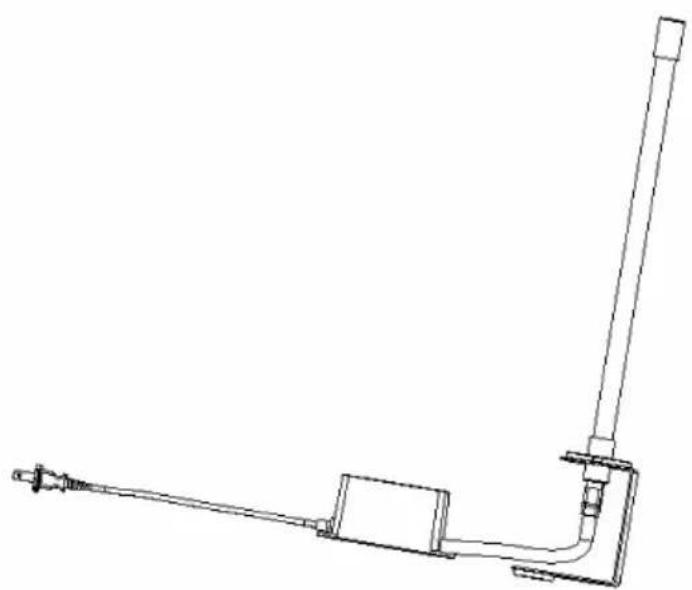

HVAC-LUFTREINIGER

MODELL: 2402-UV18/2402-UV25

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. "Sparen Sie die Hälfte", "Halber Preis" oder andere ähnliche Ausdrücke, die wir verwenden,

stellen eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge erzielen können,

im Vergleich zu den großen Top-Marken, und bedeuten nicht unbedingt, dass alle von uns angebotenen Werkzeugkategorien abgedeckt sind. Wir möchten Sie bitten, sorgfältig zu prüfen,

wenn Sie bei uns eine Bestellung aufgeben, ob Sie tatsächlich die Hälfte sparen im Vergleich zu den Top-Großmarken.

Modell: 2402-UV18/2402-UV25

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

SICHERHEITSHINWEISE

1. Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie den HVAC-Luftreiniger verwenden.
2. Die Installation sollte von einem Erwachsenen durchgeführt werden. Kinder sollten das Gerät nicht ohne Aufsicht verwenden.
3. UV-Licht ist schädlich für Haut und Augen und kann zu vorübergehender oder dauerhafter Erblindung führen. Schauen Sie niemals direkt in das UV-Licht.
4. Trennen Sie die Stromversorgung, bevor Sie die UV-Lampe installieren oder austauschen. Andernfalls kann es zu einem Stromschlag und zum Tod kommen.
5. Bitte tragen Sie Handschuhe und installieren Sie den HVAC-Luftreiniger, um Schnitte während der Installation zu vermeiden.
6. Achtung beim Transport: Während des Transports sollte die Verpackung aufrecht stehen, vorsichtig behandelt werden und starke Stöße, Vibrationen und Quetschungen vermieden werden.
7. Verändern Sie das Gerät in keiner Weise. Jede Veränderung könnte das Gerät beschädigen oder es für andere gefährlich machen.
8. Reparatur oder Wartungsarbeiten dürfen nur von qualifiziertem Fachpersonal durchgeführt werden.
9. Es darf nur die in diesem Handbuch angegebene Nennspannung verwendet werden.
10. Verwenden Sie dieses Produkt nicht in der Küche, da die öligen Dämpfe die Lebensdauer der Lampen verkürzen können.
11. Verwenden Sie dieses Produkt nicht in der Umgebung von sauren, alkalischen oder anderen organischen Gasen, da dies zu einem Brand führen kann.
12. Verwenden Sie dieses Produkt nicht an brennbaren und explosiven Orten, da es sonst zu einem Brand kommt.
13. Das Produkt kann erst zerlegt werden, nachdem das Produkt 15

Minuten lang geschlossen war.

1. Die Lampenröhre enthält Quecksilber und muss ordnungsgemäß gehandhabt werden.
2. Reinigen Sie kaputte Lampen nicht mit dem Staubsauger.
3. Das Produkt ist nicht wasserdicht und kann nicht in einem Luftbefeuchter oder einer anderen feuchten Umgebung installiert werden.

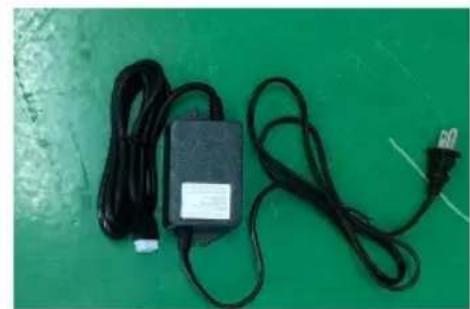

Liste der Bausatzteile

UV-Einheit * 1 Stück

Magnethalterung * 1 Stück

M5 * 12 Bolzen, 2 Stück

BMW M5 Mutter * Stück

PARAMETERLISTE

Modell	2402-UV18	2402-UV25
Leistung	18W	25 W
Länge der Lichtröhre	356 mm	436 mm
Lichtwellenlänge	254 nm	254 nm
UV-Lebensdauer	8000 Stunden	8000 Stunden
Montage Lampenrohr	1 Stück	1 Stück
Amerikanischer Standardeingang	Wechselstrom 120 V, 60 Hz	Wechselstrom 120 V, 60 H
Europäische VersionEingang	AC230V 50Hz	AC23V 0 50Hz
Länge derUS-Stromleitungen	3 m	3 m
Länge dereuropäischenStromleitungen	2 m	2 m
Effektive Fläche	65 m2	100 m2

Hinweis: Jedes Modell hat eine Nennstromversorgung von 120 V und V AC. Beachten Sie die Angaben zu Spannung und Frequenz auf dem Typenschild des Produkts.

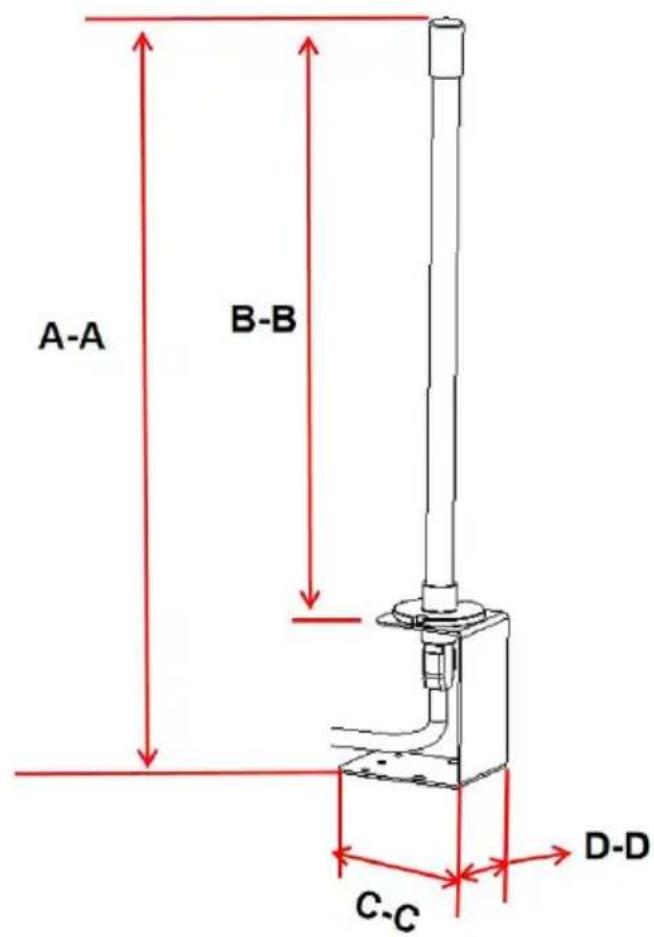

Produktgröße

Hinweis: Bitte beachten Sie, ob der Innenraum des HVAC-Rohrs für das Produkt geeignet ist.

Installationsanleitung

Montageort auswählen

1. Das Gerät kann in jeder beliebigen Ausrichtung montiert werden, jedoch nicht dort installiert werden, wo Menschen die UV-Lichter sehen können.
2. Wählen Sie einen Standort, an dem sich die UV-Lampe(n) leicht austauschen bzw. reinigen lassen.
3. Installieren Sie das Gerät auf einer ebenen Fläche des Kanalsystems ÜBER der Klimaanlagen-Kühlschlange („A-Spule“), wenn Ihr HVAC-System eine Klimaanlage hat. Wenn Ihr HLK-System keine Klimaanlage hat, sollte das Gerät installiert werden, wenn möglich, am Zuluftkanal. Das Gerät kann bei Bedarf auch am Rückluftkanal installiert werden.

ACHTUNG: Installieren Sie das Gerät nicht in der „A-Spule“ oder unter einem Luftbefeuchter, da es zu Schäden kommen kann.

Wenn Sie sich nicht sicher sind, ob Sie den richtigen Montageort gewählt haben, schlagen Sie im Benutzerhandbuch Ihres HLK-Systems nach oder wenden Sie sich zur Unterstützung an einen qualifizierten Fachmann.

1. Stellen Sie sicher, dass das Gerät nicht in der Nähe von Kunststoff- oder Gummiteilen angebracht ist, die durch UV-Licht beschädigt werden könnten. Wenn die Montagemöglichkeiten begrenzt sind, können Kunststoff und Gummi mit Aluminiumfolienklebeband abgedeckt werden,

um sie vor UV-Licht zu schützen.

Installationsschritte

1. Führen Sie das Netzkabel durch die runde Öffnung der Magnethalterung und verbinden Sie den Stecker des Netzkabels mit dem Lampensockel.

1. Befestigen Sie das Lampenrohr mit zwei M5-Schrauben und Muttern am Magnethalter.

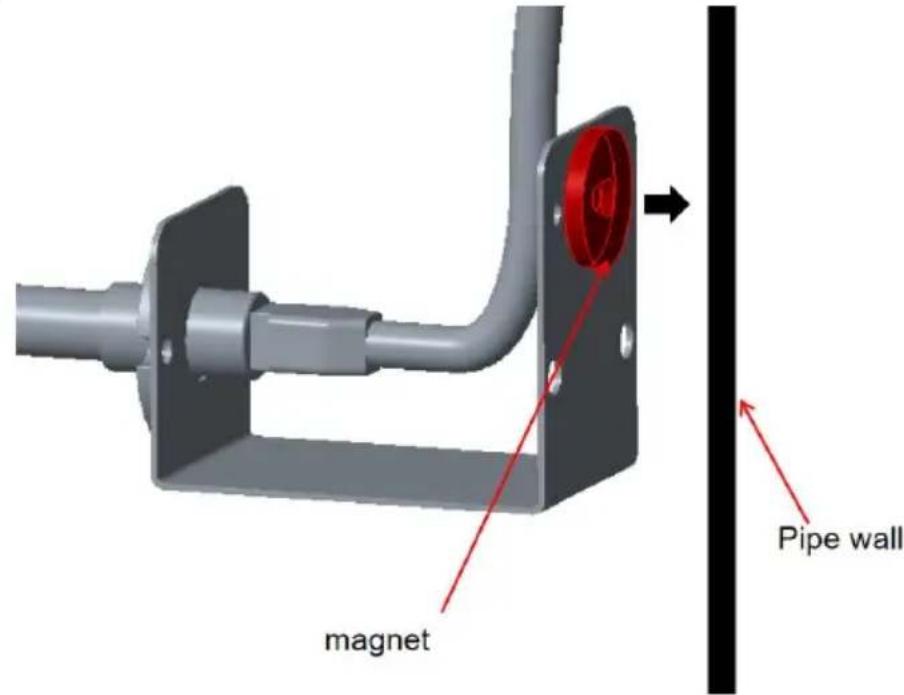

1. Produkt behoben: G. Die Maschine hält die Innenwand des zu verlegenden Rohres durch einen Magneten.

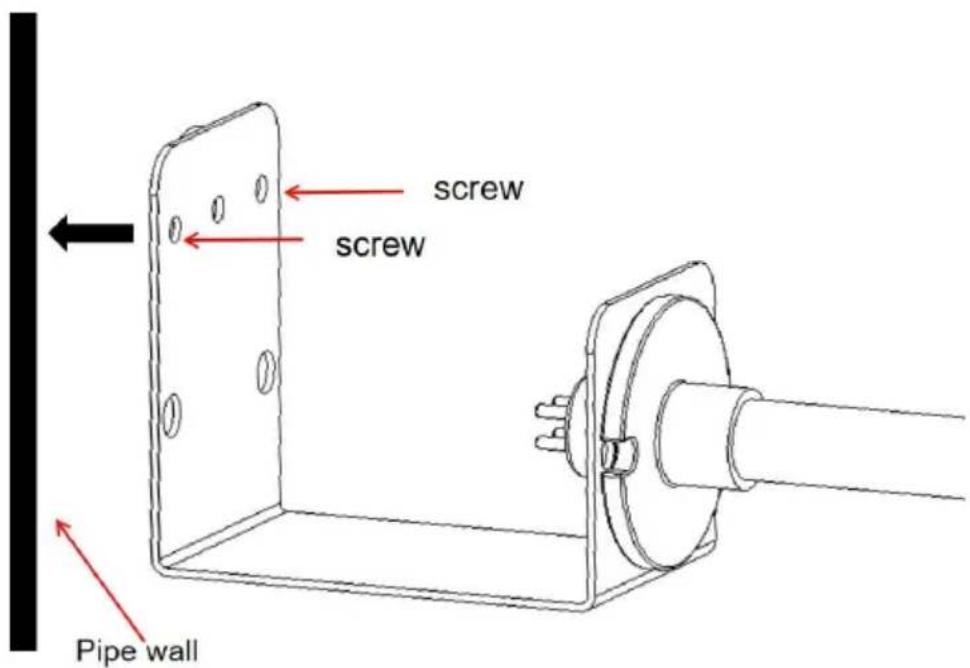

H. Das Produkt kann die Halterung mit zwei Schrauben im Rohr befestigen.

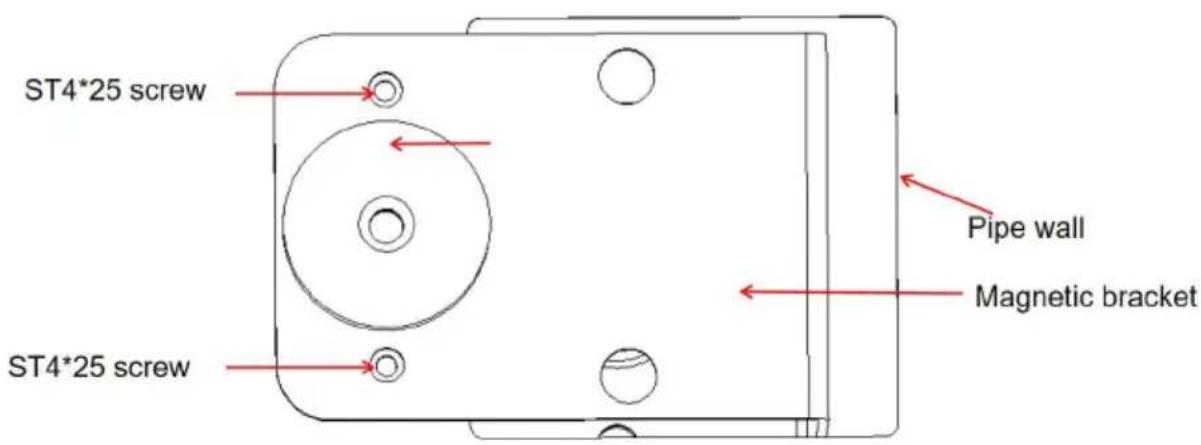

I. Produkte können auch von außen an der Rohrleitung installiert werden. Schneiden Sie zunächst gemäß der Abbildung ein Installationsloch und setzen Sie das Produkt in das Rohr ein. Die beiden Schraubenlöcher der Magnethalterung müssen mit den beiden 3-mm-Bohrlöchern ausgerichtet sein. Eine Position für ein Netzkabel muss freigehalten werden. Befestigen Sie das Produkt dann mit Schrauben am Rohr.

Nach der Installation muss der überschüssige Einschnitt mit Aluminiumfolie oder anderem Isoliermaterial verschlossen werden, um UV-Strahlung und damit verbundene Schäden für Personen zu vermeiden.

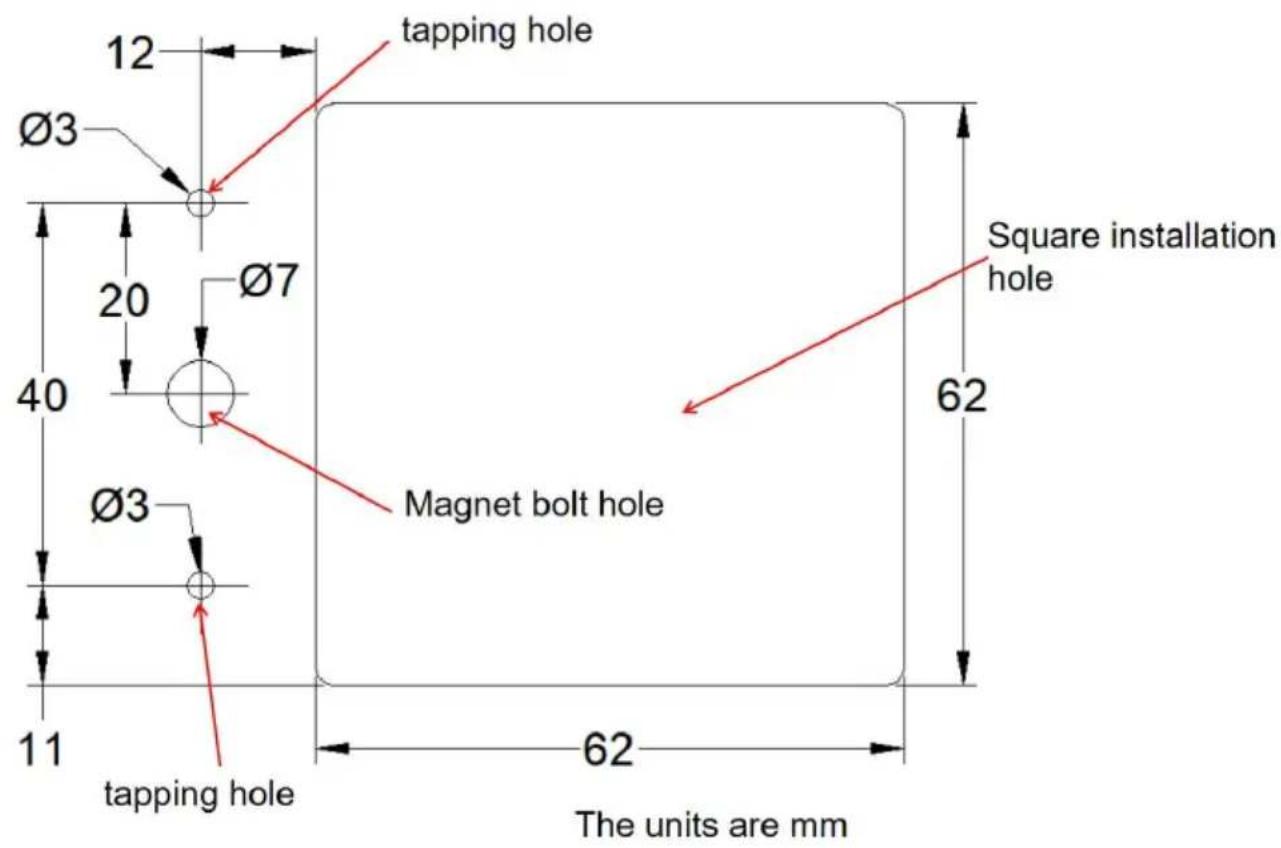

Diagramm zur Größe offener Löcher

Schematische Darstellung der Installation

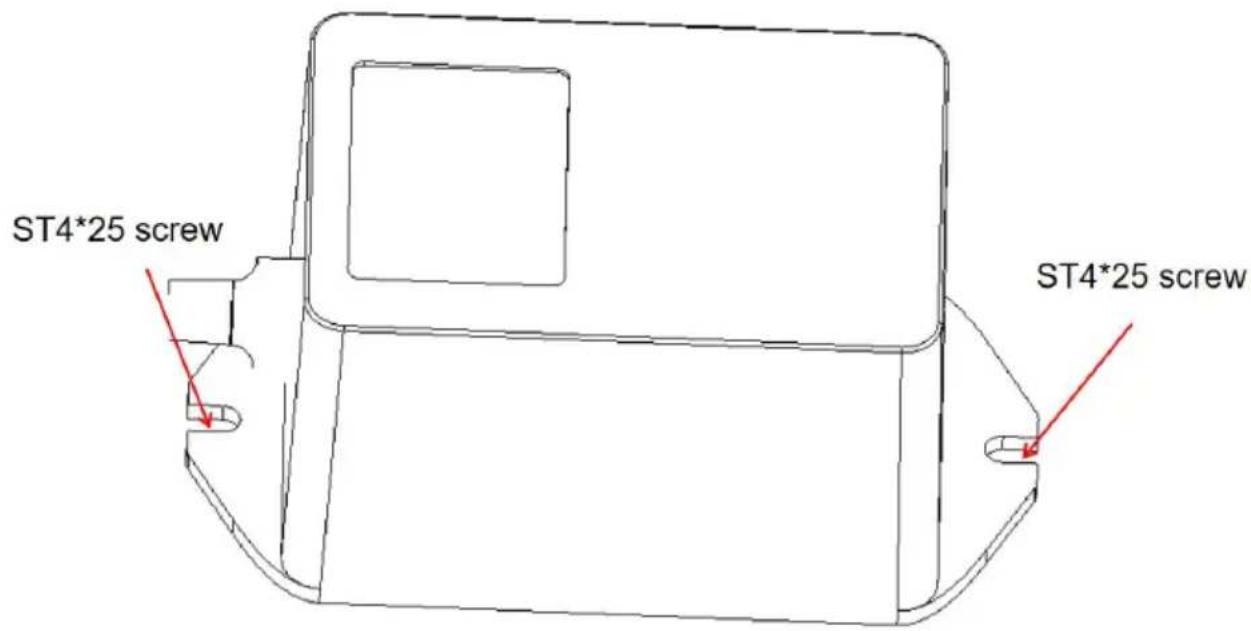

1. Das Vorschaltgerät kann mittels zweier Schrauben an der Rohrwand befestigt werden.

Reinigung und Austausch der Glühbirne

1. Trennen Sie die Stromversorgung des HLK-Systems, ziehen Sie den Stecker aus der Steckdose und lassen Sie die UV-Lampe(n) mindestens 15 Minuten abkühlen, bevor Sie versuchen, die Einheit zu entfernen.
2. Die beiden Stützschrauben entfernen und die Einheit aus dem Rohrleitungssystem schieben.

3a. Reinigen: Halten Sie das Gerät fest und wischen Sie die UV-Lampe mit einem weichen, mit Glasreiniger angefeuchteten Tuch ab. Wenn Sie das Glas mit der Hand berühren, wischen Sie Fingerabdrücke und Schmutz unbedingt mit einem Tuch ab. Stellen Sie sicher, dass die Lampe sauber und trocken ist, bevor Sie das Gerät wieder in den Kanal einsetzen. 3b. Auswechseln: Die Verwendung einer nicht für das Gerät zugelassenen Lampe macht die Garantie ungültig und kann zu schweren Verletzungen oder Schäden führen. Halten Sie das Gerät fest und drücken Sie den Lampenentriegelungsknopf, um die UV-Lampe zu entfernen. Setzen Sie die neue Lampe in das Gerät ein, indem Sie die Lampe von außen einführen, bis die Glühbirne einrastet. Wenn Sie die Glühbirne mit der Hand berühren, wischen Sie Fingerabdrücke oder Schmutz unbedingt mit einem weichen Tuch ab.

feuchten Tuch ab. Stellen Sie sicher, dass die Glühbirne(n) sauber und trocken sind, bevor Sie das Gerät wieder in den Kanal einsetzen.

1. Installieren Sie das Gerät wieder im Kanalsystem und bringen Sie die beiden Schrauben wieder an. Ziehen Sie die Schrauben gleichmäßig an, bis das Gerät sicher sitzt. NICHT ÜBERFEST ANZIEHEN.
2. Schließen Sie die Stromversorgung des HLK-Systems wieder an und stecken Sie das Gerät wieder in eine geerdete Steckdose.

Hersteller: Shanghai Muxin Muye Youxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai, 200.000 CN.
