2402-UV25 - Purificateur d'air Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Purificateur d'air pour système CVC
Modèle	2402-UV25
Marque	Vevor
Puissance	25 W
Longueur du tube lumineux	436 mm
Longueur d'onde UV	254 nm
Durée de vie de la lampe UV	8000 heures
Surface de couverture efficace	1100 pi² (environ 102 m²)
Alimentation	CA 120 V 60 Hz / CA 230 V 50 Hz selon version
Installation	Montage magnétique ou par vis dans les conduits CVC
Fonction principale	Purification de l'air par stérilisation UV-C
Emplacement d'installation recommandé	Au-dessus du serpentin de refroidissement
Entretien	Nettoyage des ampoules avec un chiffon doux et nettoyant pour vitres
Remplacement de l'ampoule	Bouton de déverrouillage, ampoule spécifique (réf. Vevor)
Sécurité	Rayons UV nocifs pour les yeux et la peau ; ne pas regarder directement
Précautions	Débrancher avant entretien, porter des gants, éviter les environnements humides
Pièces fournies	Unité UV, support magnétique, tube UV, vis ST4x25 (4), boulons M5x12 (2), écrous M5 (2)
Garantie	Certificat de garantie électronique sur www.vevor.com/support
Fabricant	Shanghaimuxinmuyeyouxiangongsi, Shanghai, Chine

FOIRE AUX QUESTIONS - 2402-UV25 Vevor

Comment installer le purificateur d'air Vevor 2402-UV25 ?

Installez l'appareil dans un conduit CVC, de préférence au-dessus du serpentin de refroidissement. Fixez le support magnétique ou utilisez les vis fournies. Assurez-vous que les rayons UV ne soient pas visibles de l'extérieur. Consultez le manuel d'installation pour les détails.

Quelle est la surface de couverture du modèle 2402-UV25 ?

La surface efficace est de 1100 pi² (environ 102 m²), ce qui convient aux systèmes CVC résidentiels ou commerciaux de taille moyenne.

Comment nettoyer les ampoules UV ?

Débranchez l'appareil et laissez refroidir 15 minutes. Retirez l'unité du conduit, puis essuyez les ampoules avec un chiffon doux imbibé de nettoyant pour vitres. Évitez de toucher le verre à mains nues.

Quand faut-il remplacer l'ampoule UV ?

La durée de vie de l'ampoule est de 8000 heures. Remplacez-la dès qu'elle ne produit plus de lumière UV ou après la durée spécifiée. Utilisez une ampoule de rechange approuvée par Vevor.

Quelles sont les précautions de sécurité à respecter ?

Ne regardez jamais directement la lumière UV, car elle peut causer des brûlures oculaires. Débranchez toujours l'alimentation avant toute manipulation. Portez des gants pour éviter les coupures. N'installez pas l'appareil dans un environnement humide ou inflammable.

Puis-je installer l'appareil dans un conduit de retour d'air ?

Oui, si nécessaire, mais l'emplacement recommandé est le conduit d'alimentation, au-dessus du serpentin de refroidissement. Évitez de l'installer dans la bobine A ou près d'un humidificateur.

Que faire en cas de bris de l'ampoule UV ?

Ne nettoyez pas avec un aspirateur. Aérez la zone, portez des gants, et ramassez les débris avec un chiffon humide. L'ampoule contient du mercure, donc jetez-la conformément aux réglementations locales.

Cet appareil est-il adapté à une installation dans une cuisine ?

Non, car les vapeurs huileuses réduisent la durée de vie des lampes. Évitez également les zones contenant des gaz acides, alcalins ou organiques qui pourraient provoquer un incendie.

Où trouver le service après-vente et la garantie ?

Rendez-vous sur www.vevor.com/support pour l'assistance technique et le certificat de garantie électronique. Conservez la preuve d'achat.

Quelles sont les dimensions exactes du produit ?

Les dimensions précises ne sont pas indiquées dans la notice. La longueur du tube UV est de 436 mm. Pour l'installation, vérifiez que l'espace intérieur du conduit CVC peut accueillir l'unité.

MODE D'EMPLOI 2402-UV25 Vevor

Technique Certificat d'assistance et de garantie électronique www.vevor.com/support

PURIFICATEUR D'AIR POUR SYSTÈME CVC

MODÈLE : 2402-UV18/2402-UV25

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisé nous uniquement

représente une estimation des économies dont vous pourriez bénéficier en achetant certains outils

avec nous par rapport aux grandes marques et ne signifie pas nécessairement couve toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vou vérifier soigneusement

lorsque vous passez une commande chez nous si vous êtes réellement Économie Moitié par rapport aux plus grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

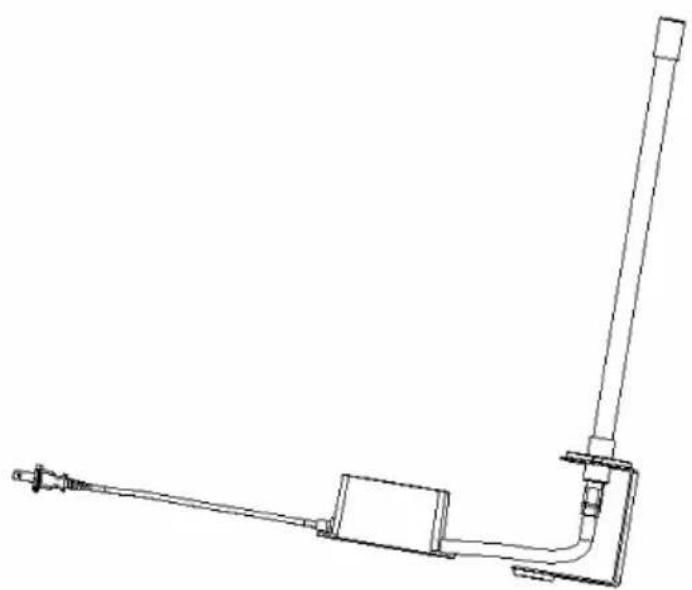

HVAC AIR PURIFIER

Modèle : 2402-UV18/2402-UV25

Vous avez des questions sur les produits ? Vous avez besoin d'une assistance technique ? N'hésitez pas à nous contacter :

Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement tous les instructions du manuel avant de l'utiliser. VEVOR se réserve le c'est d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous vous informerons plus en cas de mise à jour technologique ou logic de notre produit.

CONSIGNES DE SÉCURITÉ

1. Veuillez lire et comprendre attentivement ce manuel avant d'utiliser l'appareil. Purificateur d'air CVC.
2. L'installation doit être effectuée par un adulte et les enfants ne donc pas l'utiliser sans surveillance.
3. Les rayons UV sont nocifs pour la peau et les yeux exposés, pour une cécité temporaire ou permanente. Ne regardez jamais directement lumière UV.
4. Débranchez l'alimentation avant d'installer ou de remplacer l'ampoule UV, sinon cela pourrait provoquer un choc électrique et la mort.
5. Veuillez porter des gants et installer le Purificateur d'air CVC pour les coupures lors de l'installation.
6. Attention au transport : Pendant le transport, le colis doit être droit manipulé avec précaution, éviter les chocs violents, les vibrations et les extrusions.
7. Ne modifiez en aucun cas l'appareil. Toute modification pourrait endommager l'appareil ou le rendre dangereux pour autrui.
8. Réparation ou l'entretien ne doit être effectué que par une personne qualifiée.
9. Seule la tension nominale spécifiée dans ce manuel peut être utilis
10. N'utilisez pas ce produit dans la cuisine, où les vapeurs huileuses peuvent réduire la durée de vie des lampes.
11. N'utilisez pas ce produit dans une zone contenant des gaz acides alcalins ou autres gaz organiques susceptibles de provoquer un incen
12. N'utilisez pas ce produit dans des endroits inflammables et explos sinon cela pourrait provoquer un incendie.
13. Le produit ne peut être démonté qu'après avoir été fermé pendar minutes.

14. Le tube de la lampe contient du mercure et doit être manipulé correctement.

15. Ne nettoyez pas les lampes cassées avec un aspirateur.

16. Le produit n'est pas étanche, le produit ne peut pas être installé un humidificateur ou un autre environnement humide .

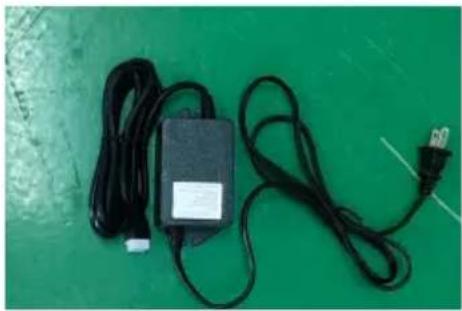

Liste des pièces du kit

Unité UV * 1 pièce	Support magnétique*1pc	Tube UV * 1 piè
Vis ST4*25 * 4 pièce	Boulon M5*12*2 pièces	M5 écrou * 2 piè

LISTE DES PARAMÈTRES

Modèle	2402-UV18	2402-UV25
Pouvoir	18W	25 W
Longueur du tube lumineux	356 mm	436 mm
Longueur d'onde de la lumière	254 nm	254 nm
Durée de vie de UV	8000 heures	8000 heures
Tube de lampe d'assemblage	1 pièce	1 pièce
Entrée standardaméricaine	CA 120 V 60	CA 120 V 60Hz
Version européenne Entrée	CA 230 V 50	CA 23 V 0 Hz
Longueur des lignes électriques aux États-Unis	3 m	3 m
Longueur des lignes électriques européennes	2m	2m
Surface efficace	700 pi^2	1100 pi^2

Remarque : chaque modèle d'alimentation électrique nominale est doté tensions CA de 120 V et CA de 230 V. Veuillez noter les informatic tension et de fréquence sur la plaque signalétique du produit.

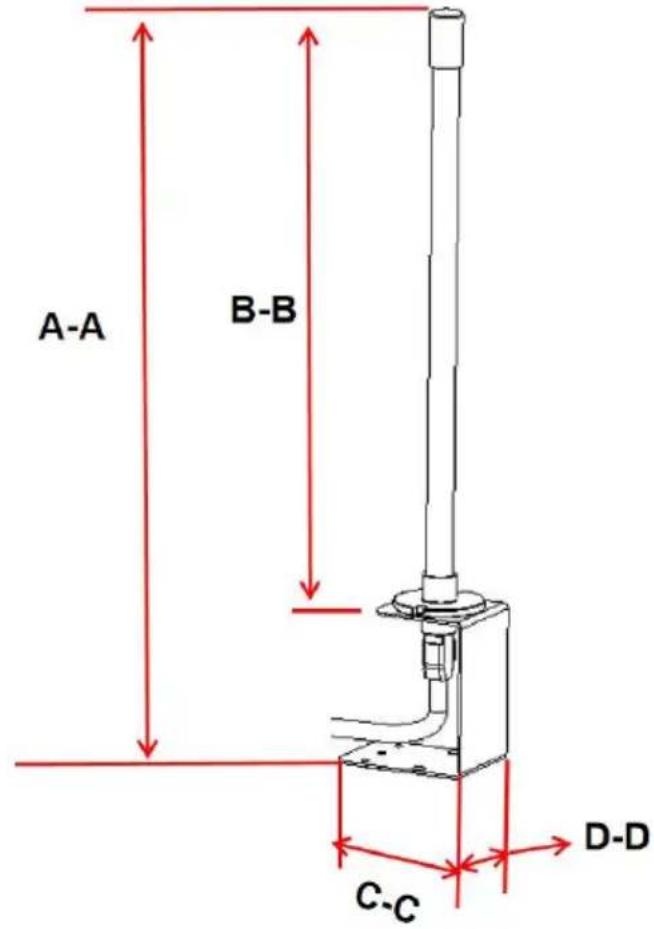

Taille du produit

Remarque : veuillez noter si l' espace intérieur du tuyau CVC peut accueillir le produit.

Instructions d'installation

Sélection de l'emplacement de montage

1. L'unité peut être montée dans n'importe quelle orientation, mais ne pas être installée à un endroit où les personnes peuvent voir les lun UV.
2. Choisissez un emplacement qui facilitera le changement/nettoyage de ampoules UV.
3. Installez l'unité sur une surface plane du conduit AU-DESSUS du climatiseur serpentin de refroidissement (« serpentin A ») si votre système CVC système est équipé de la climatisation. Si votre système CVC n pas équipé de la climatisation, l'unité doit être installée sur le conduit d'alimentation si possible. L'appareil peut être installé sur un conduit de retour si nécessaire

ATTENTION : N'installez pas l'appareil dans la « bobine A » ou un humidificateur car des dommages pourraient survenir.

Si vous n'êtes pas sûr d'avoir choisi un emplacement de montage co reportez-vous au manuel du propriétaire de votre système CVC ou ap un professionnel qualifié pour obtenir de l'aide.

1. Assurez-vous de placer l'appareil à l'écart de tout composant en plastique ou en caoutchouc qui pourrait être endommagé par les rayo UV. Si les possibilités de montage sont limitées, le plastique et le caoutchouc peuvent être recouverts de ruban adhésif en aluminium afi les protéger des rayons UV.

Étapes d'installation

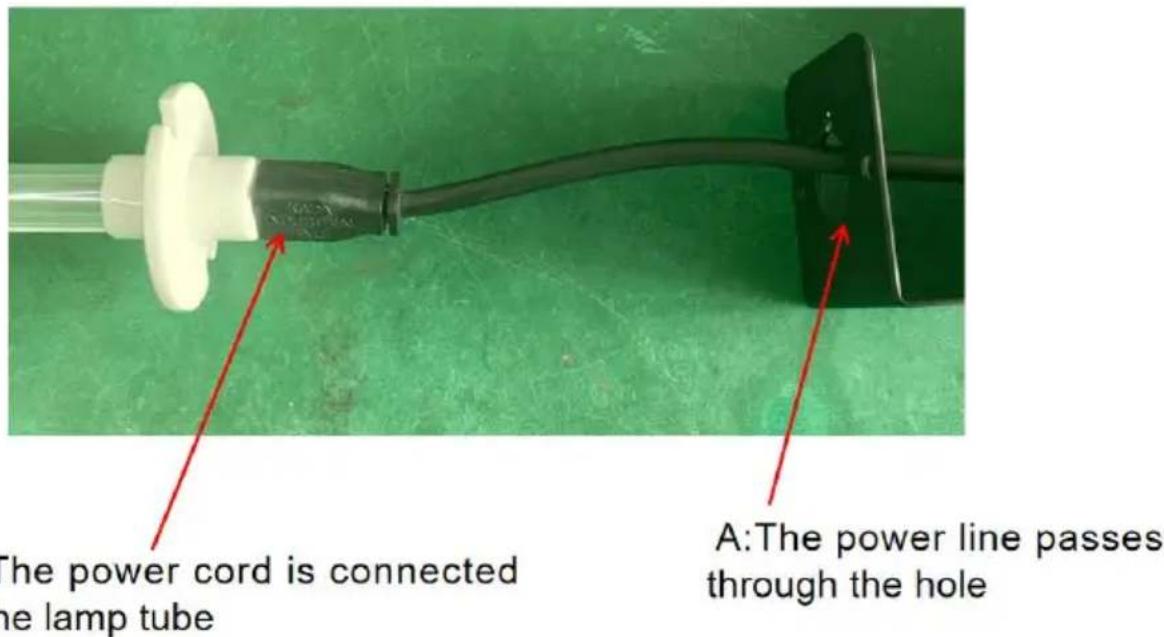

1. Faites passer le cordon d'alimentation à travers le trou circulaire d'support magnétique et connectez le coupleur du cordon d'alimentation base de la lampe.

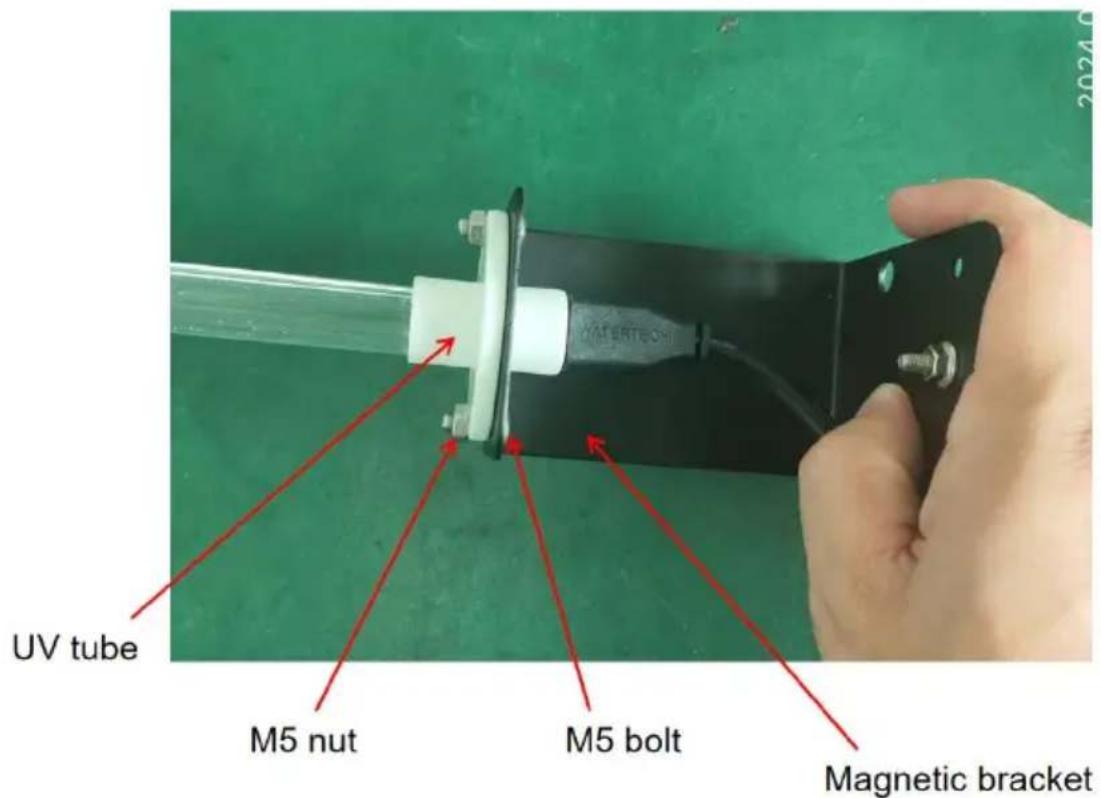

1. Fixez le tube de la lampe au support magnétique avec deux boulécrous M5.

UV tube M5 nut M5 bolt Magnetic bracket

1. Produit corrigé :

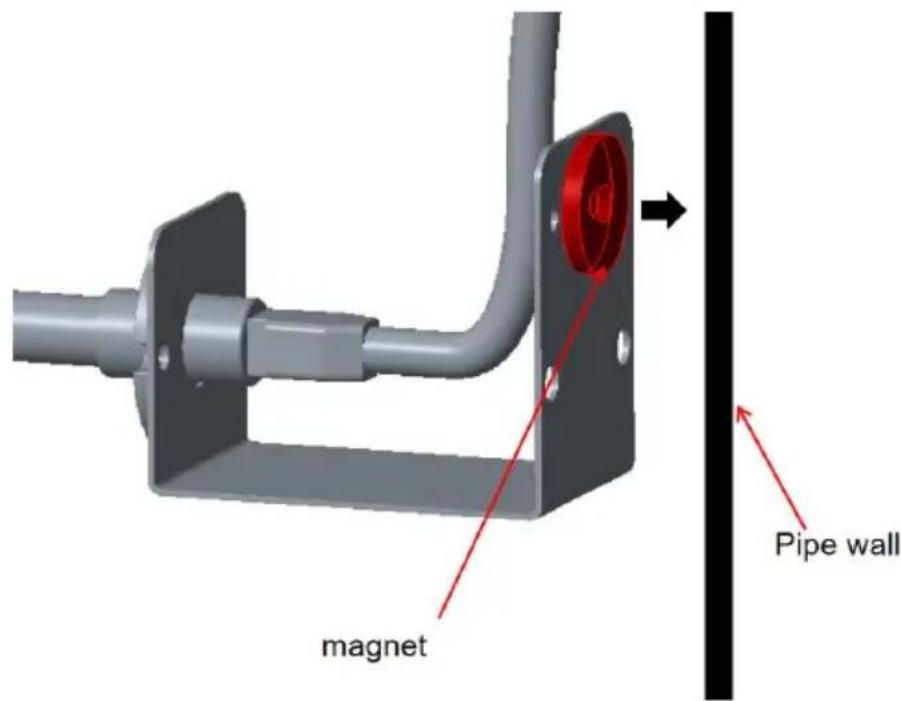

   D. La machine maintient la paroi intérieure du tuyau à installer grâce aimant

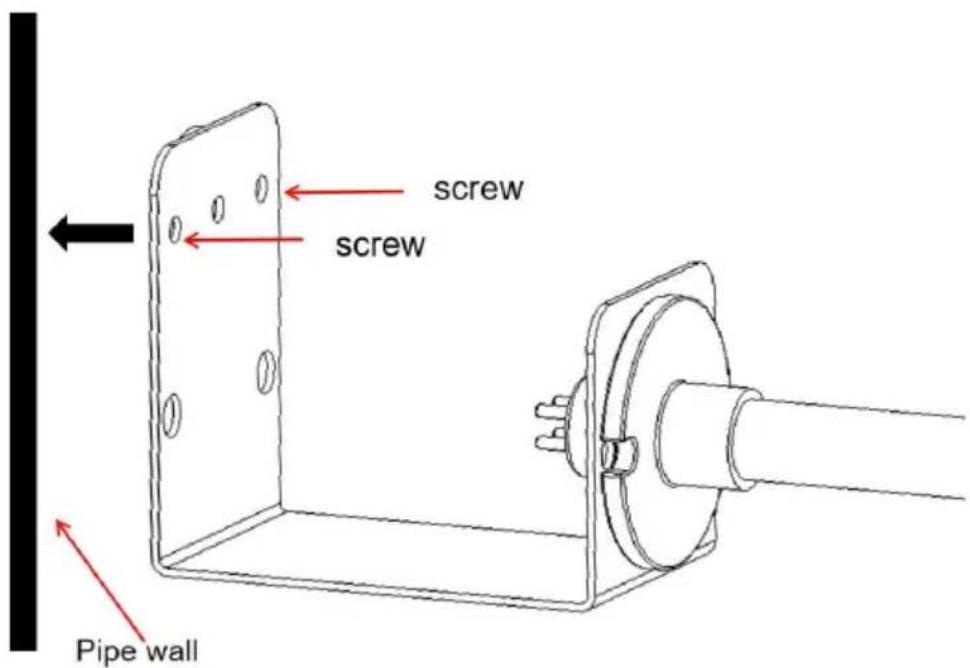

E. Le produit peut installer le support dans le tuyau à l'aide de deux

F. Les produits peuvent également être installés de l'extérieur vers l'canalisation ;

Découpez d'abord un trou d'installation selon l'image, placez le produit dans le tuyau. Les deux trous de vis du support magnétique doivent alignés avec les deux trous de vis percés de 3 mm, il faut réserver position pour un cordon d'alimentation, puis fixer le produit sur le tuya avec des vis.

Après l'installation, il est nécessaire de fermer l'excès d'incision avec ruban adhésif en aluminium ou un autre matériau isolant pour éviter l'exposition aux rayons UV et causer des dommages aux personnes.

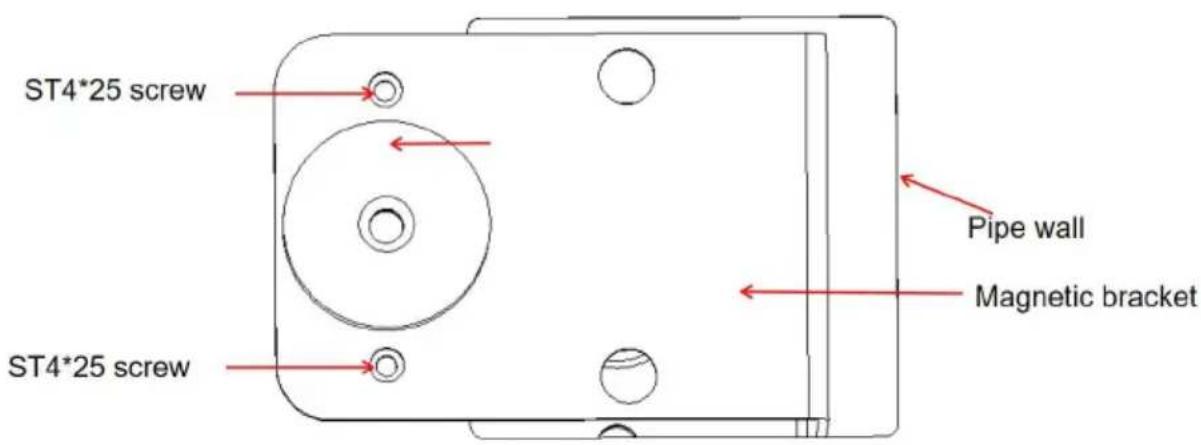

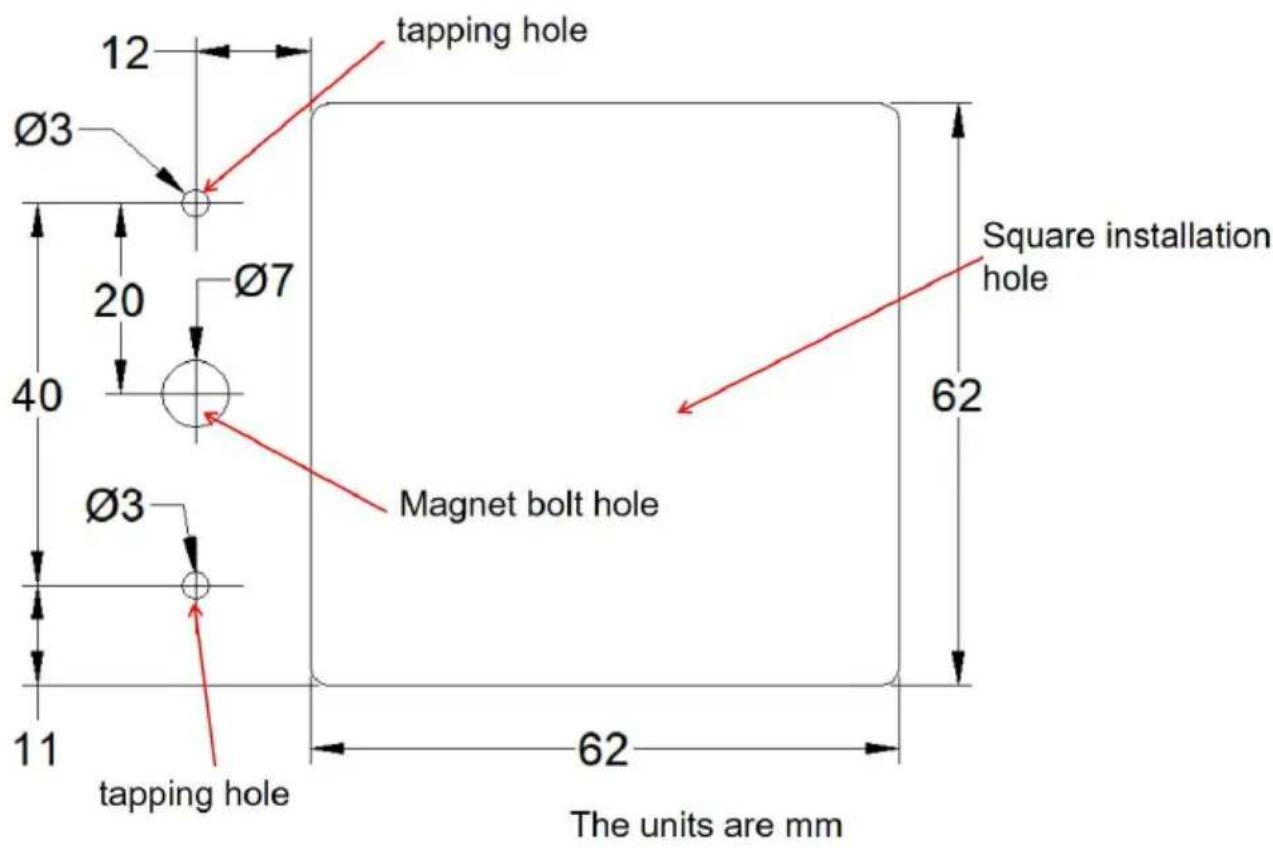

Diagramme de taille de trou ouvert

tapping hole 12 Ø3 20 Ø7 40 Ø3 Magnet bolt hole 62 62 11 tapping hole The units are mm

Schéma de principe de l'installation

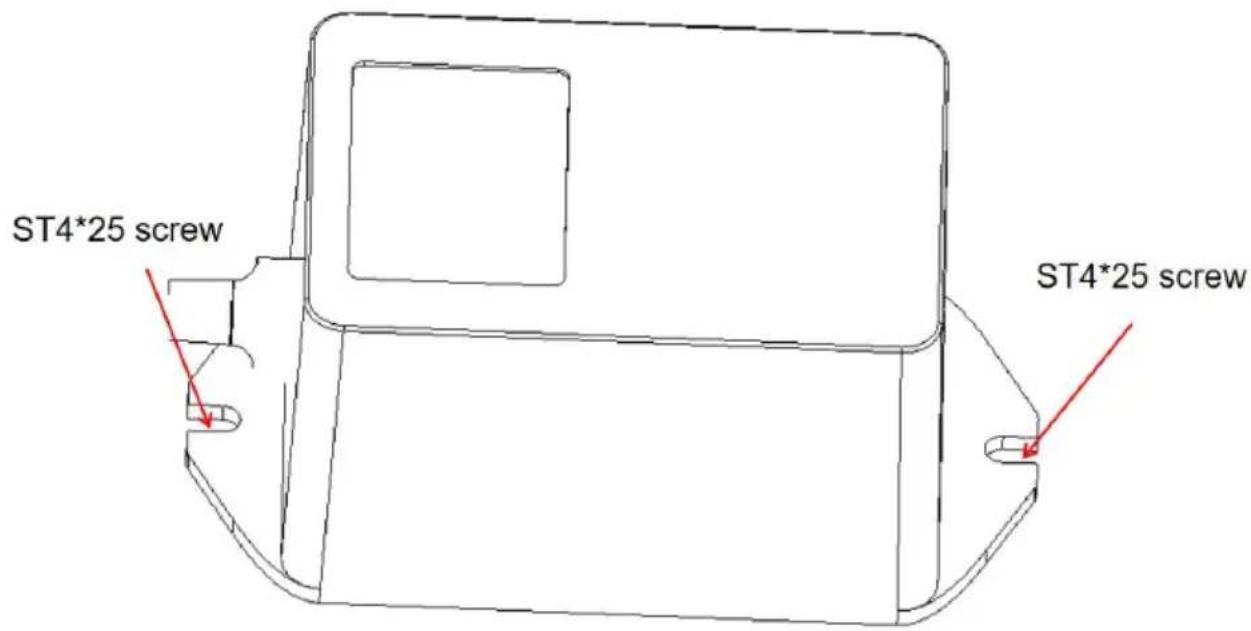

1. Le ballast peut être fixé à la paroi du tuyau par deux vis.

Nettoyage et remplacement des ampoules

1. Débranchez l'alimentation du système CVC, débranchez l'appareil et laissez les ampoules UV refroidir pendant au moins 15 minutes avant tenter de retirer l'appareil.

2. Retirez les 2 vis de support et faites glisser l'unité hors du système tuyauterie.

3a. Pour nettoyer : maintenez fermement l'appareil et essuyez la ou ampoules UV avec un chiffon doux imbibé de nettoyant pour vitres. S touchez la vitre avec votre main, veillez à essuyer les empreintes dig ou la saleté avec un chiffon. Assurez-vous que l'ampoule est propre sèche avant de réinstaller l'appareil dans le conduit.

3b. Pour remplacer : L'utilisation d'une ampoule non approuvée pour l'appareil annulera la garantie et pourrait entraîner des blessures ou de dommages graves. Maintenez fermement l'appareil et appuyez sur le bouton de déverrouillage de l'ampoule pour retirer l'ampoule UV. Installa la nouvelle ampoule dans l'appareil en la faisant glisser depuis le à l'extérieur jusqu'à ce que l'ampoule s'enclenche en place. Si vous touc l'ampoule avec votre main, veillez à essuyer toute trace de doigt ou

avec un chiffon doux et humide. Assurez-vous que l'ampoule est prop sèche avant de réinstaller l'appareil dans le conduit.

1. Réinstallez l'appareil dans le conduit et réinstallez les 2 vis. Serrez vis uniformément jusqu'à ce que l'appareil soit bien en place. NE PAS SERREZ PAS TROP LES VIS.
2. Rebranchez l'alimentation du système CVC et rebranchez l'appareil une prise de courant reliée à la terre.

Fabricant : Shanghaimuxinmuyeyouxiangongsi

Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200 000 CN.

Importé en Australie : SIHAO PTY LTD. 1 ROKEVA

STREETEASTWOOD

NSW 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166

Anaheim

Technique Certificat d'assistance et de garantie électronique www.vevor.com/support
