Typ produktu	Oczyszczacz powietrza do systemu HVAC
Model	2402-UV25
Marka	Vevor
Moc	25 W
Długość rury świetlnej	436 mm
Długość fali UV	254 nm
Żywotność lampy UV	8000 godzin
Efektywna powierzchnia pokrycia	1100 stóp² (około 102 m²)
Zasilanie	AC 120V 60Hz / AC 230V 50Hz w zależności od wersji
Instalacja	Montaż magnetyczny lub za pomocą śrub w kanałach HVAC
Główna funkcja	Oczyszczanie powietrza przez sterylizację UV-C
Zalecane miejsce instalacji	Nad wężownicą chłodzącą
Konserwacja	Czyszczenie żarówek miękką szmatką i środkiem do czyszczenia szyb
Wymiana żarówki	Przycisk odblokowujący, specyficzna żarówka (ref. Vevor)
Bezpieczeństwo	Promienie UV szkodliwe dla oczu i skóry; nie patrzeć bezpośrednio
Środki ostrożności	Odłączyć przed konserwacją, nosić rękawiczki, unikać wilgotnych środowisk
Dołączone części	Jednostka UV, uchwyt magnetyczny, rura UV, śruby ST4x25 (4), śruby M5x12 (2), nakrętki M5 (2)
Gwarancja	Elektroniczny certyfikat gwarancji na www.vevor.com/support
Producent	Shanghaimuxinmuyeyouxiangongsi, Szanghaj, Chiny

Często zadawane pytania - 2402-UV25 Vevor

Jak zainstalować oczyszczacz powietrza Vevor 2402-UV25?

Zamontuj urządzenie w kanale HVAC, najlepiej nad wężownicą chłodzącą. Przymocuj za pomocą uchwytu magnetycznego lub załączonych śrub. Upewnij się, że promienie UV nie są widoczne z zewnątrz. Szczegóły znajdziesz w instrukcji montażu.

Jaka jest powierzchnia pokrycia modelu 2402-UV25?

Efektywna powierzchnia wynosi 1100 stóp kwadratowych (około 102 m²), co jest odpowiednie dla średnich systemów HVAC mieszkalnych lub komercyjnych.

Jak czyścić żarówki UV?

Odłącz urządzenie i odczekaj 15 minut do ostygnięcia. Wyjmij jednostkę z kanału, a następnie przetrzyj żarówki miękką szmatką nasączoną środkiem do czyszczenia szyb. Unikaj dotykania szkła gołymi rękami.

Kiedy należy wymienić żarówkę UV?

Żywotność żarówki wynosi 8000 godzin. Wymień ją, gdy przestanie emitować światło UV lub po upływie określonego czasu. Używaj zamienników zatwierdzonych przez Vevor.

Jakie środki ostrożności należy zachować?

Nigdy nie patrz bezpośrednio na światło UV, ponieważ może spowodować oparzenia oczu. Zawsze odłączaj zasilanie przed jakąkolwiek czynnością. Noś rękawiczki, aby uniknąć skaleczeń. Nie instaluj urządzenia w wilgotnym lub łatwopalnym środowisku.

Czy mogę zainstalować urządzenie w kanale powrotnym powietrza?

Tak, jeśli to konieczne, ale zalecanym miejscem jest kanał nawiewny nad wężownicą chłodzącą. Unikaj instalacji w cewce A lub blisko nawilżacza.

Co zrobić w przypadku stłuczenia żarówki UV?

Nie czyść odkurzaczem. Przewietrz pomieszczenie, załóż rękawiczki i zbierz odłamki wilgotną szmatką. Żarówka zawiera rtęć, więc wyrzuć ją zgodnie z lokalnymi przepisami.

Czy to urządzenie nadaje się do instalacji w kuchni?

Nie, ponieważ opary olejowe skracają żywotność lamp. Unikaj również obszarów z gazami kwaśnymi, zasadowymi lub organicznymi, które mogą spowodować pożar.

Gdzie znaleźć serwis posprzedażowy i gwarancję?

Odwiedź www.vevor.com/support w celu uzyskania pomocy technicznej i elektronicznego certyfikatu gwarancyjnego. Zachowaj dowód zakupu.

Jakie są dokładne wymiary produktu?

Dokładne wymiary nie są podane w instrukcji. Długość rury UV wynosi 436 mm. Podczas instalacji upewnij się, że przestrzeń wewnętrzna kanału HVAC może pomieścić jednostkę.

INSTRUKCJA OBSŁUGI 2402-UV25 Vevor

Techniczny Wsparcie i certyfikat gwarancji elektronicznej www.vevor.com/support

OCZYSZCZACZ POWIETRZA HVAC

MODELE: 2402-UV18/2402-UV25

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub jakiekolwiek inne podobne wyrażenia używane wyłącznie przez nas przedstawia szacunkowe oszczędności, jakie możesz uzyskać kupując określone narzędzia

z nami w porównaniu do głównych, najlepszych marek i niekoniecznie oznacza to okł wszystkie kategorie narzędzi oferowanych przez nas. Przypominamy o sprawdzeniu ostrożnie

gdy składasz u nas zamówienie, jeśli faktycznie Oszczędność Połowa w porównaniu z wiodącymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

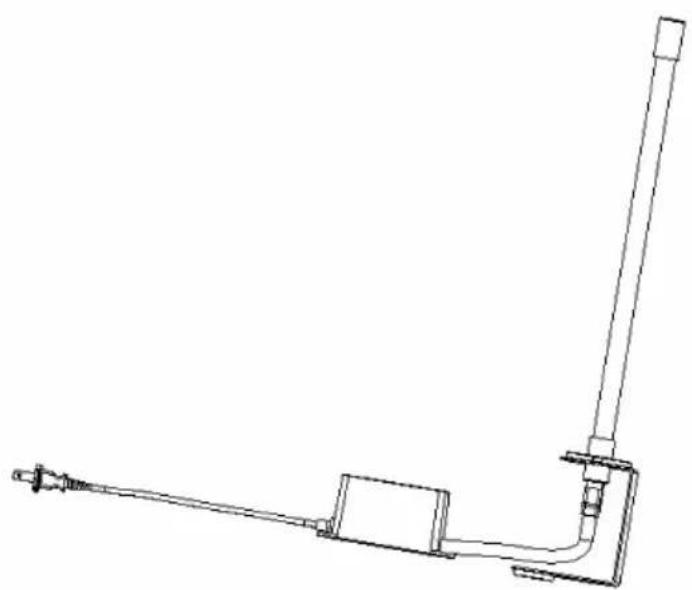

HVAC AIR PURIFIER

Modele : 2402-UV18/2402-UV25

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponowni jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

INSTRUKCJE BEZPIECZEŃSTWA

1. Przed użyciem urządzenia należy uważnie przeczytać i zrozumieć niniejszą instrukcję. Oczyszczacz powietrza HVAC.
2. Instalację powinna przeprowadzić osoba dorosła. Dzieci nie powinny używać urządzenia bez nadzoru.
3. Światło UV jest szkodliwe dla odsłoniętej skóry i oczu, powodując tymczasową lub trwałą ślepotę. Nigdy nie patrz prosto na światło UV.
4. Przed instalacją lub wymianą żarówki UV należy odłączyć zasilanie, przeciwnym razie istnieje ryzyko porażenia prądem i śmierci.

5. Proszę założyć rękawiczki i zainstalować Oczyszczacz powietrza HV, pozwalający uniknąć skaleczeń podczas instalacji.

6. Transport Uwaga: Podczas transportu paczka powinna znajdować się pozycji pionowej, należy obchodzić się z nią ostrożnie, aby nie naraża na silne uderzenia, wibracje i wyciskanie.

7. Nie modyfikuj urządzenia w żaden sposób. Wszelkie modyfikacje mo uszkodzić urządzenie lub uczynić je niebezpiecznym dla innych.

8. Naprawa lub konserwację powinna wykonywać wyłącznie osoba wykwalifikowana.

9. Można stosować wyłącznie napięcie znamionowe określone w niniejs instrukcji.

10. Nie należy używać tego produktu w kuchni, gdyż tłuste opary mo skrócić żywotność lamp.

11. Nie należy używać tego produktu w środowisku o odczynie kwaśn zasadowym lub zawierającym inne gazy organiczne, gdzie istnieje ryzyk powstania pożaru.

12. Nie należy używać tego produktu w miejscach zagrożonych pożare lub wybuchem, gdyż może to spowodować pożar.

13. Produkt można rozmontować dopiero po zamknięciu go na 15 mir

14. Rura świetlna zawiera rtęć i musi być odpowiednio obchodzona.

15. Nie należy czyścić stłuczonych lamp odkurzaczem.

16. Produkt nie jest wodoodporny, nie należy go instalować w nawilża powietrza ani w innym wilgotnym środowisku.

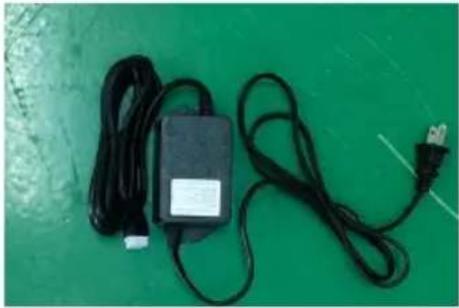

Lista części zestawu

Jednostka UV *1 szt.	Uchwyt magnetyczny*1 szt.	Rurka UV*1 szt.
Śruba ST4*25 *4szt	M5*12 *2szt	M5 nakrętka *2szt

LISTA PARAMETRÓW

Model	2402-UV18	2402-UV25
Moc	18W	25 W
Długość rurki świetlnej	356 mm	436 mm
Długość fali światła	254nm	254nm
Żywotność UV	8000 godzin	8000 godzin
Montaż lampy rurowej	1 szt.	1 szt.
Wejście w standardzie amerykańskim	Prąd zmienny 120 V 60 Hz	Prąd zmienny 120 V 60 Hz
Wersja europejskaWejście	Prąd zmienny230 V 50 Hz	Prąd zmienny23 V 0 50 H
Długość liniienergetycznej w USA	3m	3m
Długość europejskiejlinii energetycznej	2m	2m
Efektywny obszar	700 stópkwadratowych	1100 stópkwadratowych

Uwaga: Każdy model zasilacza ma znamionowe napięcie AC120 V i AC230 V. Zwróć uwagę na informacje o napięciu i częstotliwości na tabliczce znamionowej produktu.

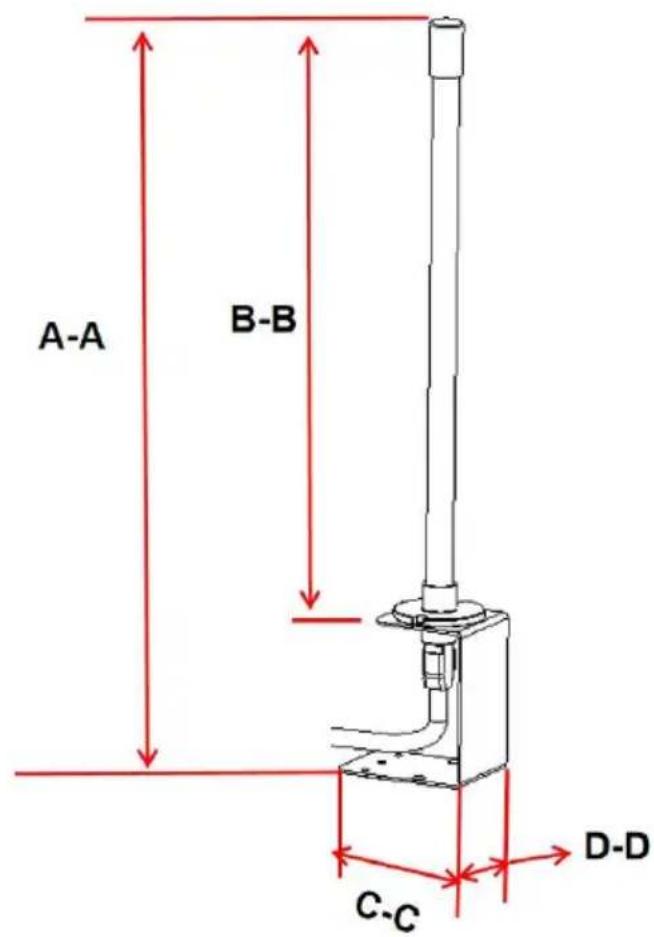

Rozmiar produktu

Model	2402-UV18	2402-UV25
AA	435 mm	515 mm
nocleg ze śniadanier	Około 345 mm	Około 425 mm
DK	80mm	80mm
DD	50mm	50mm

Uwaga: Proszę zwrócić uwagę, czy przestrzeń wewnętrzna rury HVAC jest wystarczająca, aby pomieścić produkt.

Instrukcje instalacji

Wybór miejsca montażu

1. Urządzenie można zamontować w dowolnej pozycji, jednak nie nale go instalować w miejscu, w którym ludzie będą mogli widzieć światła
2. Wybierz miejsce, w którym wymiana i czyszczenie żarówek UV będątwe.
3. Zainstaluj jednostkę na płaskiej powierzchni kanału NAD klimatyzator wężownica chłodząca („wężownica A”), jeśli Twój system HVAC system ma klimatyzację. Jeśli twój system HVAC nie ma klimatyzacji, jednostk powinna być zainstalowana na kanale powietrza nawiewanego, jeśli to możliwe. W razie potrzeby jednostkę można zainstalować na kanale powietrza powrotnego

UWAGA: Nie należy instalować urządzenia w „wężownicy A” lub p nawilżaczem, ponieważ może to spowodować uszkodzenie.

Jeśli nie masz pewności co do wyboru właściwego miejsca montażu, zapoznaj się z instrukcją obsługi systemu HVAC lub skontaktuj się z wykwalifikowanym specjalistą.

1. Upewnij się, że jednostka jest umieszczona z dala od jakichkolwiek plastikowych lub gumowych elementów, które mogą zostać uszkodzone przez promieniowanie UV. Jeśli opcje montażu są ograniczone, plastik

guma mogą zostać pokryte taśmą klejącą z folii aluminiowej, aby chro przed promieniowaniem UV.

Kroki instalacji

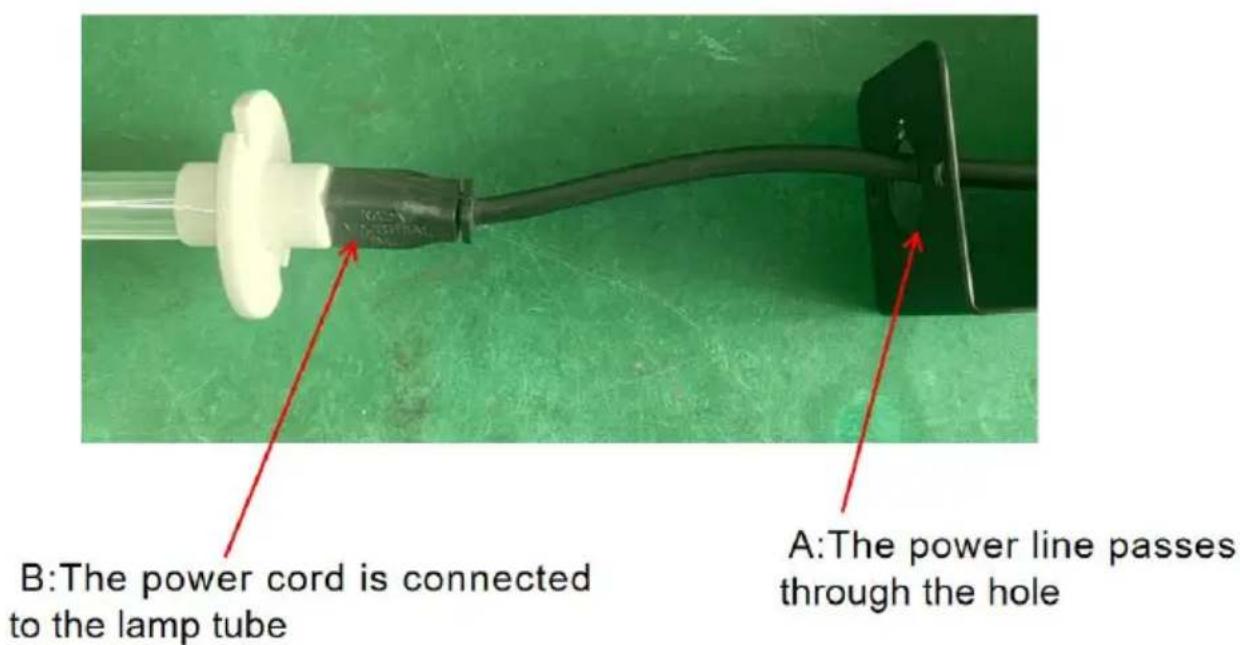

1. Przeprowadź przewód zasilający przez okrągły otwór uchwytu magnetycznego i podłącz złącze przewodu zasilającego do podstawy lampy.

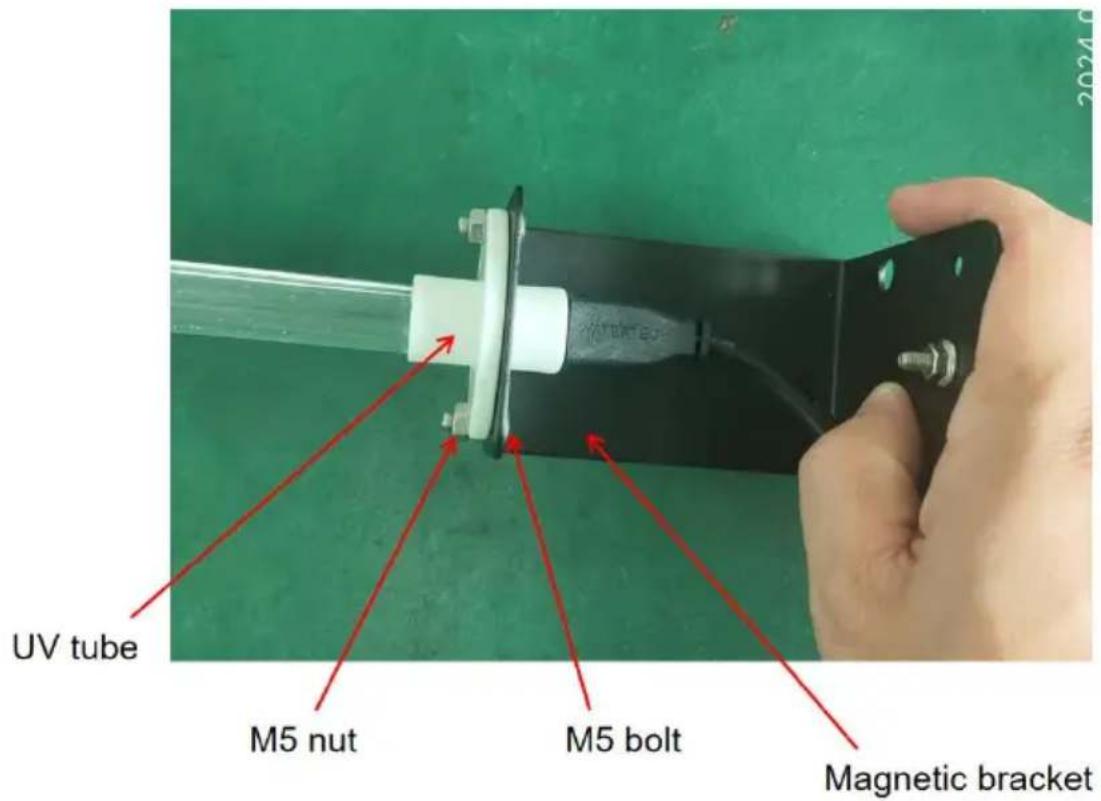

1. Przymocuj rurkę lampy do uchwytu magnetycznego za pomocą dwóch

śrub M5 i nakrętek.

1. Produkt naprawiony:

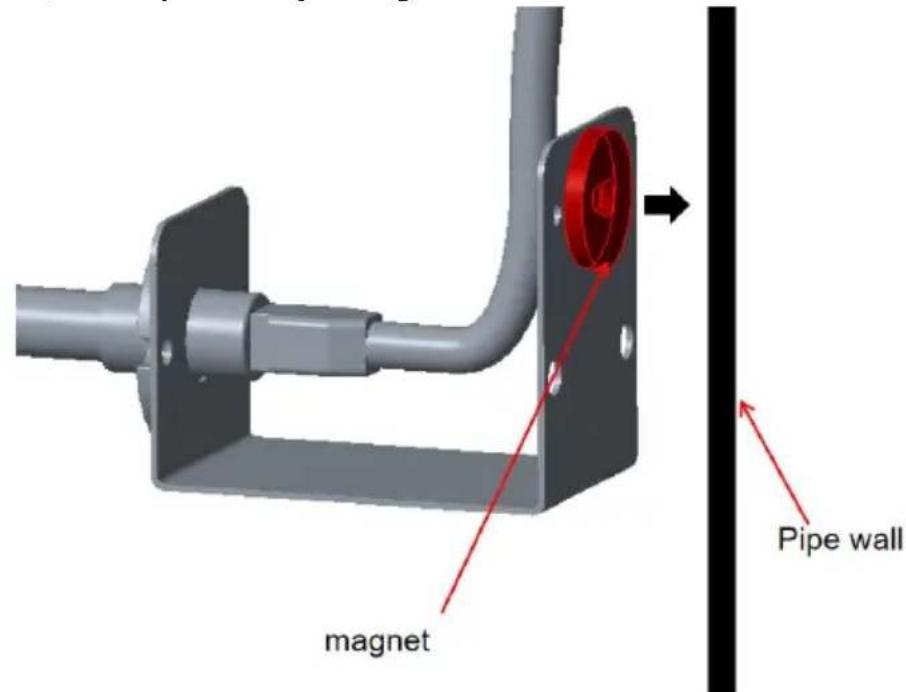

P. Maszyna trzyma wewnętrzną ścianę rury, która ma zostać zainstalowana, za pomocą magnesu

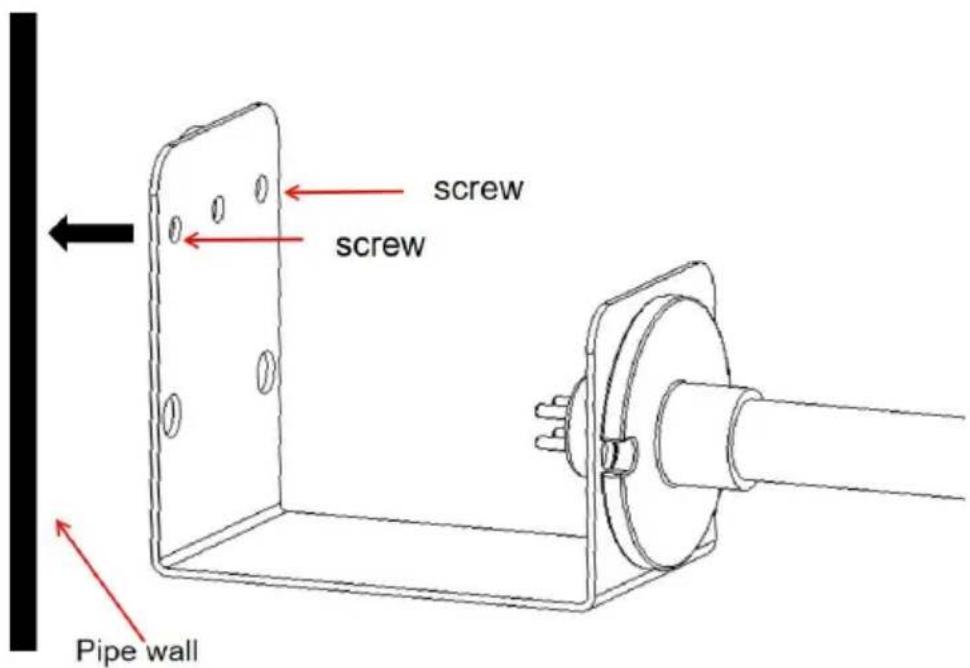

Q. Produkt można zamontować w rurze za pomocą dwóch śrub.

R. Produkty mogą być również instalowane od zewnątrz do rurociągu; Najpierw wytnij otwór montażowy zgodnie z rysunkiem, włóż produkt d u rury. Dwa otwory na śruby w podpórze magnetycznej muszą być wyrównane z dwoma wywierconymi otworami na śruby o średnicy 3 m Musisz zarezerwować pozycję dla przewodu zasilającego, a następnie zamocuj produkt na rurze za pomocą śrub.

Po zakończeniu montażu konieczne jest zamknięcie nadmiaru nacięcia taśmą aluminiową lub innym materiałem izolacyjnym, aby zabezpieczyć się przed promieniowaniem UV, które mogłoby spowodować obrażenia ludzi.

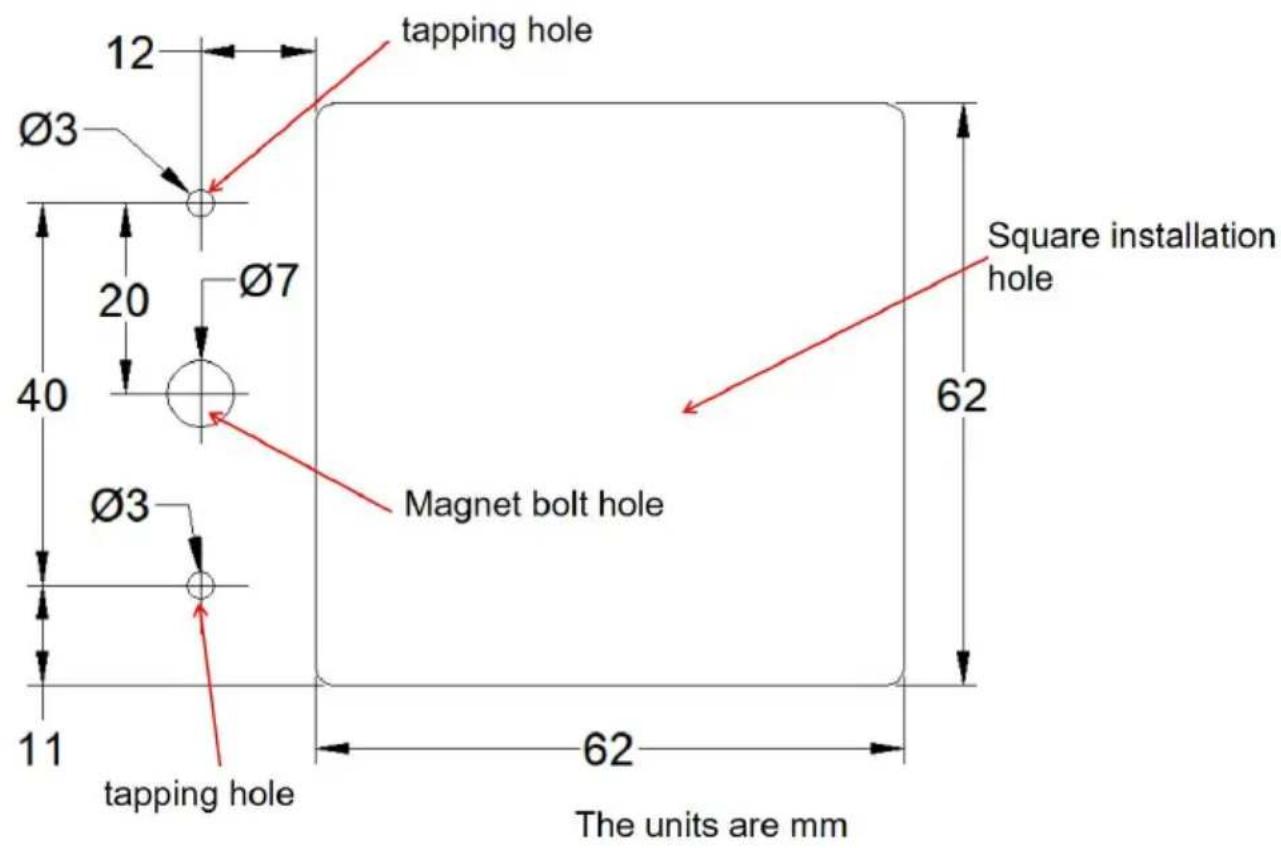

Diagram rozmiarów otworów otwartych

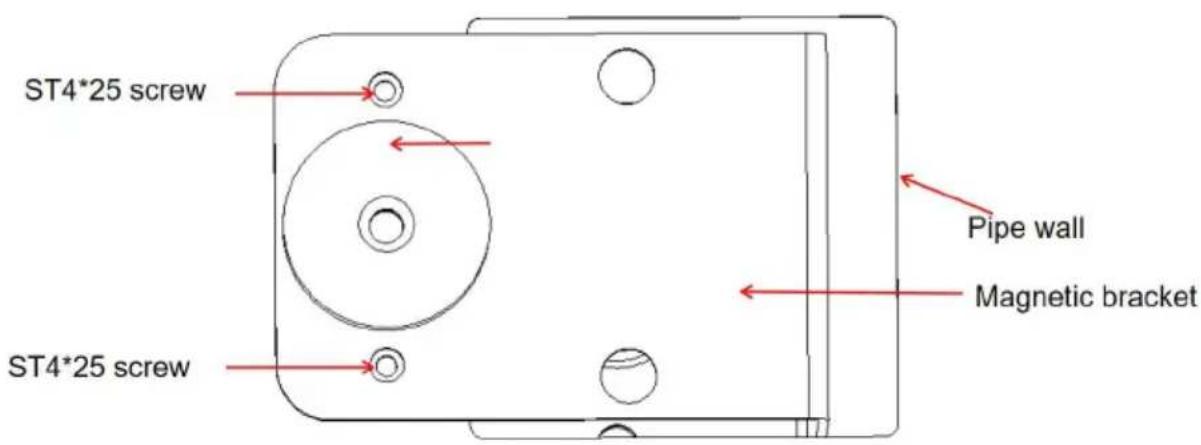

Schematyczny diagram instalacji

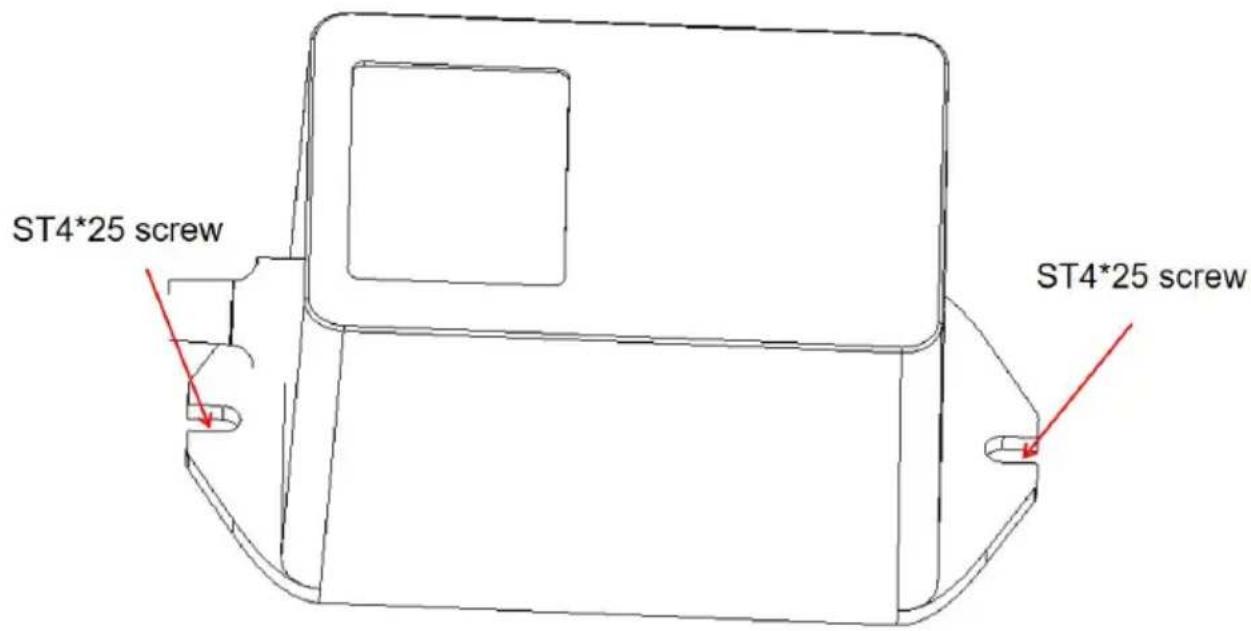

4.Balast można przymocować do ścianki rury za pomocą dwóch śrub.

Czyszczenie i wymiana żarówek

1. Odłącz zasilanie systemu HVAC, odłącz urządzenie od zasilania i pozwól żarówki UV ostygnąć przez co najmniej 15 minut przed prół Wyjmij jednostkę.

2. Odkręć 2 śruby podporowe i wysuń urządzenie z systemu rur.

3a. Czyszczenie: Trzymaj urządzenie mocno i przetrzyj żarówkę(y) UV miękką szmatką zwilżoną płynem do czyszczenia szyb. Jeśli dotkniesz szkła ręką, pamiętaj o wytarciu wszelkich odcisków palców lub brudu szmatką. Upewnij się, że żarówka jest czysta i sucha przed ponownyr zamontowaniem urządzenia w kanale.

3b. Wymiana: Użycie żarówki niezatwierdzonej do urządzenia spowoduje unieważnienie gwarancji i może spowodować poważne obrażenia lub uszkodzenia. Trzymaj urządzenie mocno i naciśnij przycisk zwalniania żarówki, aby wyjąć żarówkę UV. Zainstaluj nową żarówkę w urządzeniu wsuwając żarówkę od na zewnątrz, aż żarówka zatrzaśnie się na swo miejscu. Jeśli dotkniesz żarówki ręką, pamiętaj o wytarciu wszelkich odcisków palców lub brudu miękką, wilgotną ściereczką. Upewnij się, że

żarówka/żarówki są czyste i suche przed ponownym zamontowaniem urządzenia w kanale.

1. Ponownie zainstaluj jednostkę w kanale i ponownie zainstaluj 2 śru Dokręć śruby równomiernie, aż jednostka będzie pewnie zamocowana r miejscu. NIE ŚRUBY DOKREĘCONE ZBYT MOCNO.
2. Podłącz ponownie zasilanie do systemu HVAC i podłącz urządzenie uziemionego gniazdka elektrycznego.
