MANUALE UTENTE 2402-UV25 Vevor

Tecnico Supporto e certificato di garanzia elettronica www.vevor.com/support

PURIFICATORE D'ARIA HVAC

MODELLO: 2402-UV18/2402-UV25

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi. "Risparmia la metà", "Metà prezzo" o altre espressioni simili utilizzate solo da no rappresenta una stima dei risparmi che potresti ottenere acquistando determinati strume con noi rispetto ai principali marchi top e non significa necessariamente copertina tutte le categorie di strumenti da noi offerti. Ti ricordiamo cortesemente di verificar accuratamente

quando effettui un ordine con noi se sei effettivamente Risparmio Metà rispetto ai marchi più importanti.

VEVOR®

TOUGH TOOLS, HALF PRICE

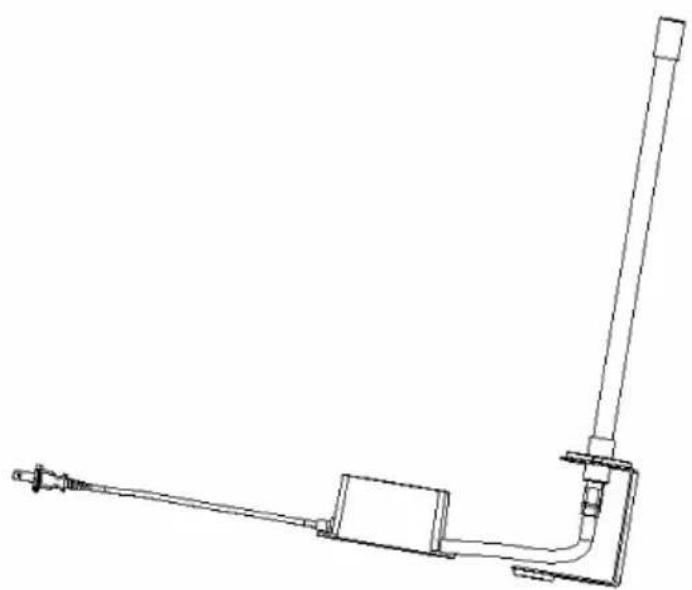

HVAC AIR PURIFIER

Modello : 2402-UV18/2402-UV25

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiar interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software nostro prodotto.

ISTRUZIONI DI SICUREZZA

1. Si prega di leggere e comprendere attentamente il presente manua prima di utilizzare il Purificatore d'aria HVAC.
2. L'installazione deve essere eseguita da un adulto e i bambini non devono utilizzarla senza supervisione.
3. Le luci UV sono dannose per la pelle e gli occhi esposti, causan temporanea o permanente. Non guardare mai direttamente la luce UV
4. Scollegare l'alimentazione prima di installare o sostituire la lampadin UV, altrimenti si potrebbero verificare scosse elettriche e morte.
5. Indossare guanti e installare il Purificatore d'aria HVAC per evitare durante l'installazione.
6. Attenzione al trasporto: durante il trasporto, il pacco deve essere mantenuto in posizione verticale, maneggiato con cura, evitando forti u vibrazioni ed estrusioni.
7. Non modificare l'unità in alcun modo. Qualsiasi modifica potrebbe danneggiare il dispositivo o renderlo pericoloso per gli altri.
8. Riparazione o la manutenzione deve essere eseguita solo da una persona qualificata.
9. È possibile utilizzare solo la tensione nominale specificata nel presse manuale.
10. Non utilizzare questo prodotto in cucina, dove i fumi oleosi potreb ridurre la durata delle lampade.
11. Non utilizzare questo prodotto in aree acide, alcaline o con altri organici dove potrebbe verificarsi un incendio.
12. Non utilizzare questo prodotto in luoghi infiammabili o esplosivi, altrimenti potrebbe causare un incendio.
13. Il prodotto può essere smontato solo dopo essere stato chiuso per minuti.

14. Il tubo della lampada contiene mercurio e deve essere maneggiato correttamente.

15. Non pulire le lampade rotte con l'aspirapolvere.

16. Il prodotto non è impermeabile, non può essere installato in un umidificatore o in altri ambienti umidi.

Elenco delle parti del kit

Unità UV *1 pz.	Supporto magnetico*1 pz.	Tubo UV*1 pz
Vite ST4*25 *4 pezzi	BulloneM5*12 *2pezzi	La M5 dado *2pz

ELENCO DEI PARAMETRI

Modello	2402-UV18	2402-UV25
Energia	18W	25W
Lunghezza del tubo luminoso	356mm	436mm
Lunghezza d'onda della luce	254 nm	254 nm
Durata UV	8000 ore	8000 ore
Tubo lampada di montaggio	1 pz.	1 pz
Input standard	AC120V 60Hz	AC120V 60Hz
americano
Versione europea Ingresso	AC230V 50Hz	AC23V 0 50Hz
Lunghezza della line elettrica degli Stati Uniti	3 milioni	3 milioni
Lunghezza della line elettrica europea	2 milioni	2 milioni
Area effettiva	700 piedi quadrati	1100 piedi quadrati

Nota: ogni modello di alimentatore nominale ha AC120V e AC230V. N le informazioni sulla tensione e sulla frequenza sulla targhetta del pro

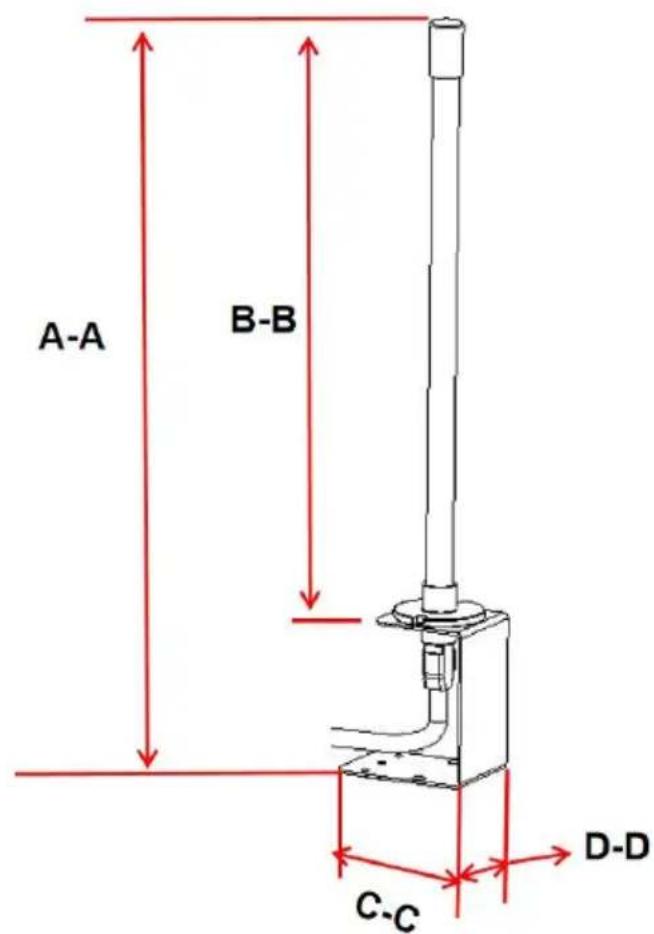

Dimensioni del prodotto

Nota: verificare se lo spazio interno del tubo HVAC può contenere il prodotto.

Istruzioni per l'installazione

Selezione della posizione di montaggio

1. L'unità può essere montata in qualsiasi orientamento, ma non può essere installata in un luogo in cui le persone possano vedere le luc
2. Scegliere una posizione che renda semplice la sostituzione/pulizia d lampadine UV.
3. Installare l'unità su una superficie piana della condotta SOPRA l'aria condizionata serpentina di raffreddamento ("serpentina A") se il tuo HV il sistema è dotato di aria condizionata. Se il tuo sistema HVAC non dotato di aria condizionata, l'unità dovrebbe essere installata sul condo dell'aria di mandata, se possibile. L'unità può essere installata su un condotto dell'aria di ritorno, se necessario

ATTENZIONE: non installare l'unità nella "serpentina A" o sotto un umidificatore poiché potrebbe danneggiarsi.

Se non sei sicuro di aver scelto la posizione di montaggio corretta, consulta il manuale del proprietario del tuo sistema HVAC o chiama professionista qualificato per ricevere assistenza.

1. Assicurarsi di posizionare l'unità lontano da componenti in plastica gomma che potrebbero essere danneggiati dalla luce UV. Se le opzio montaggio sono limitate, la plastica e la gomma possono essere cope

con nastro adesivo in alluminio per proteggerle dalla luce UV.

Fasi di installazione

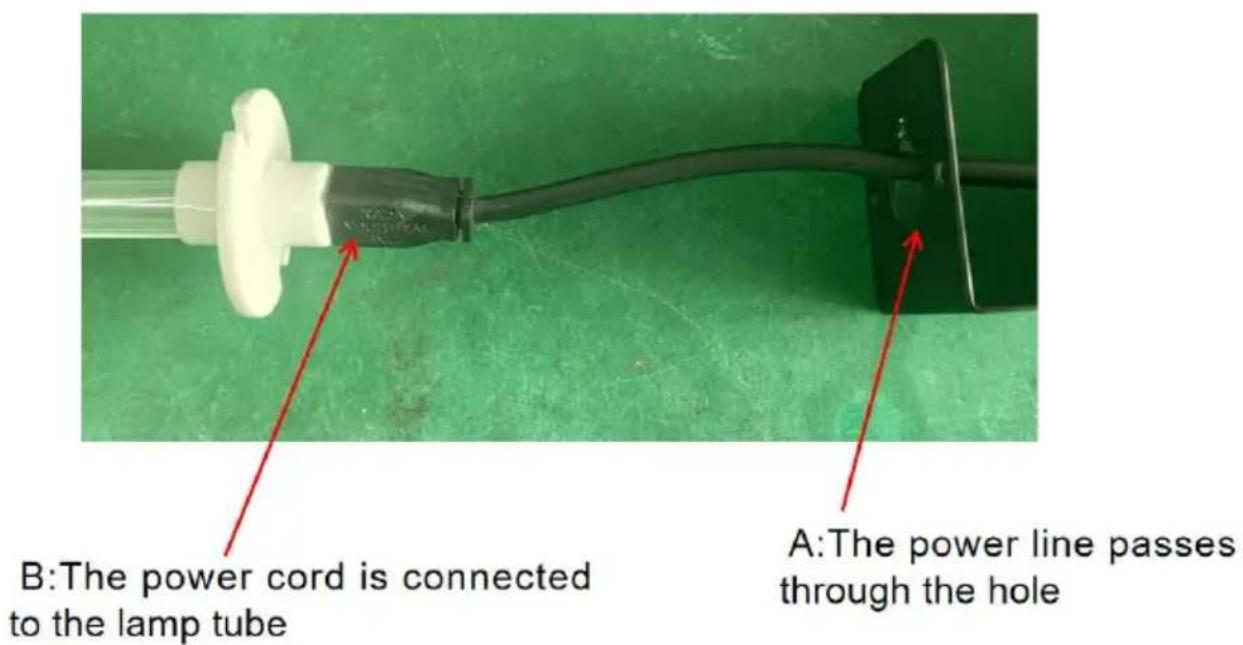

1. Far passare il cavo di alimentazione attraverso il foro circolare dell staffa magnetica e collegare il connettore del cavo di alimentazione al base della lampada.

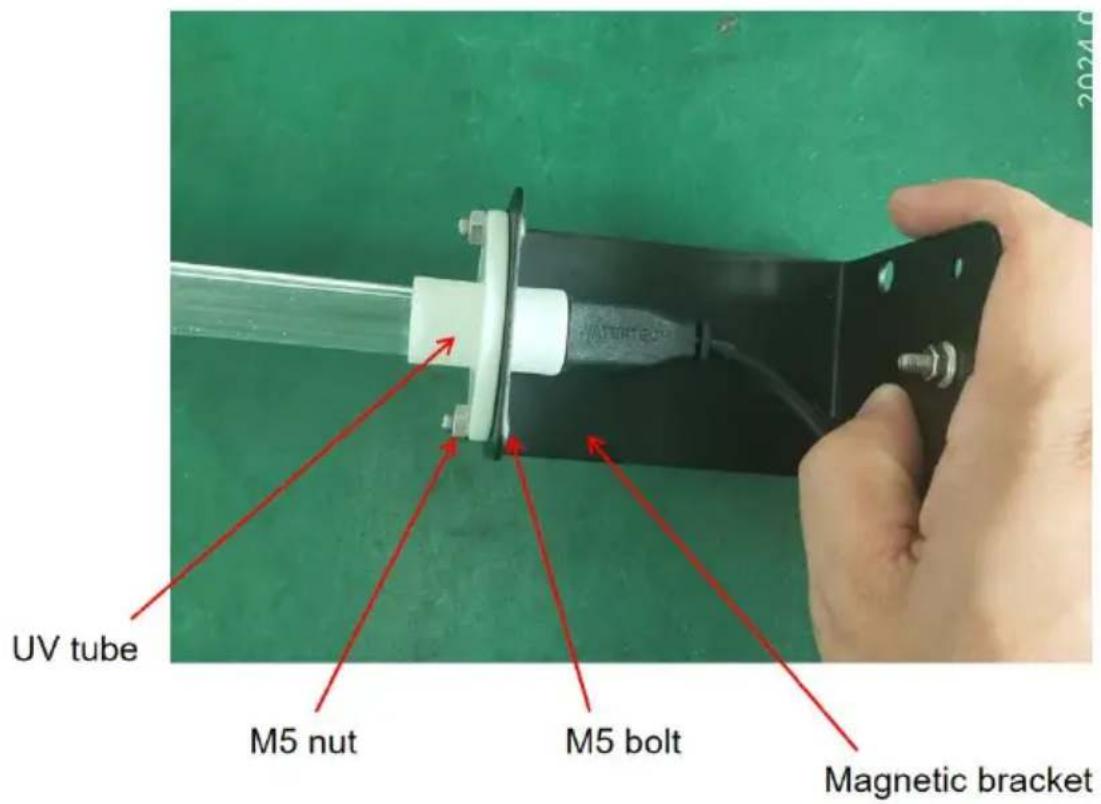

1. Fissare il tubo della lampada al supporto magnetico con due bullor e dadi.

UV tube M5 nut M5 bolt Magnetic bracket

1. Prodotto riparato:

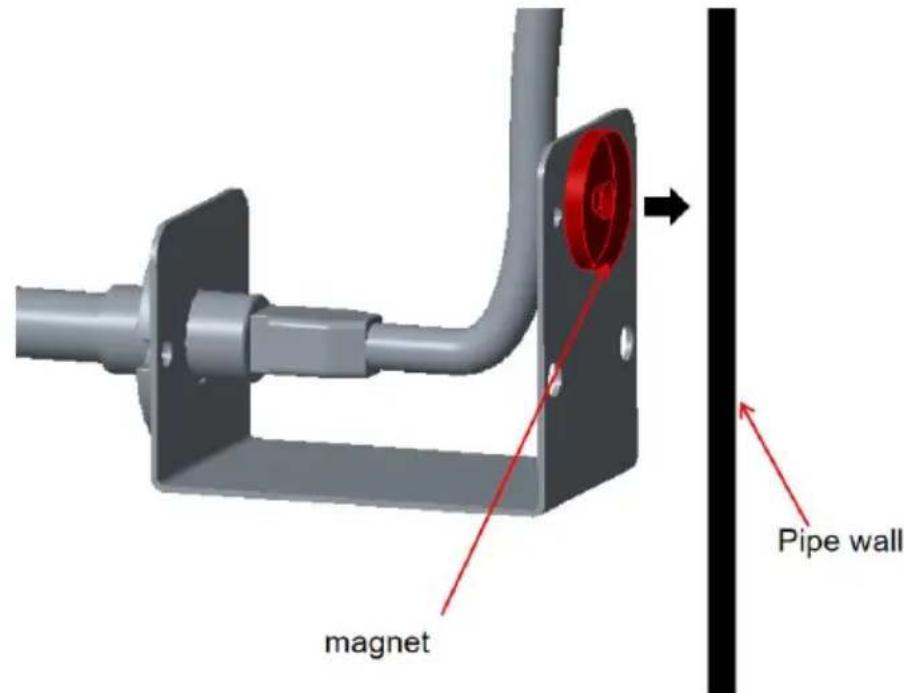

J. La macchina trattiene la parete interna del tubo da installare tramit magnete

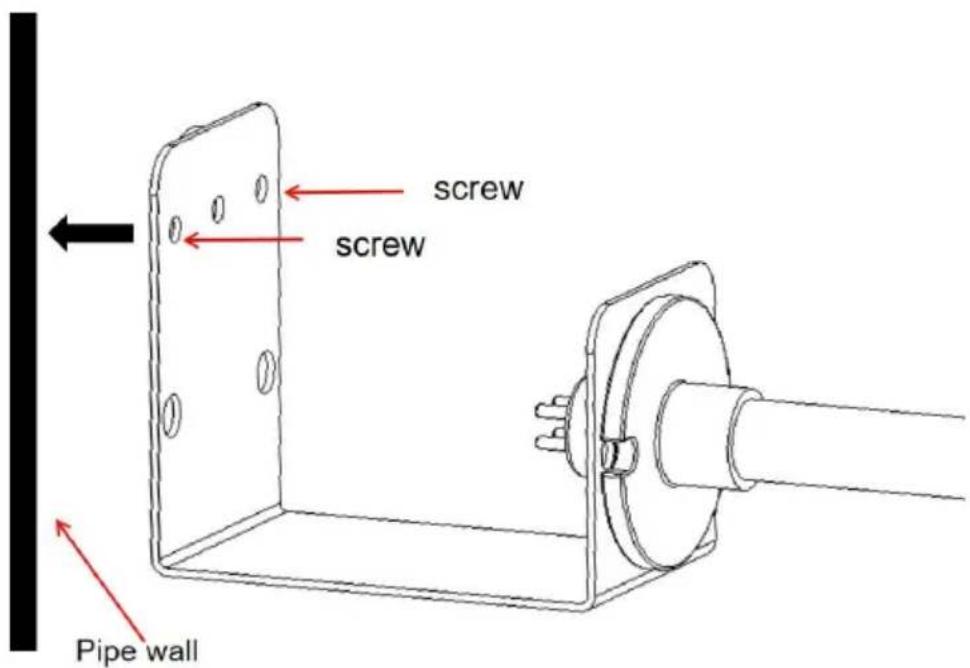

K. Il prodotto può essere installato nella staffa del tubo tramite due

L. I prodotti possono essere installati anche dall'esterno della tubazione Per prima cosa, tagliare un foro di installazione come mostrato in figu posizionare il prodotto nel tubo. I due fori per le viti del supporto ma devono essere allineati con i due fori per viti da 3 mm, è necessari riservare una posizione per il cavo di alimentazione, quindi fissare il prodotto sul tubo con le viti.

Dopo l'installazione, è necessario chiudere l'incisione in eccesso con nastro di alluminio o altro materiale isolante per evitare l'esposizione a raggi UV e causare danni alle persone.

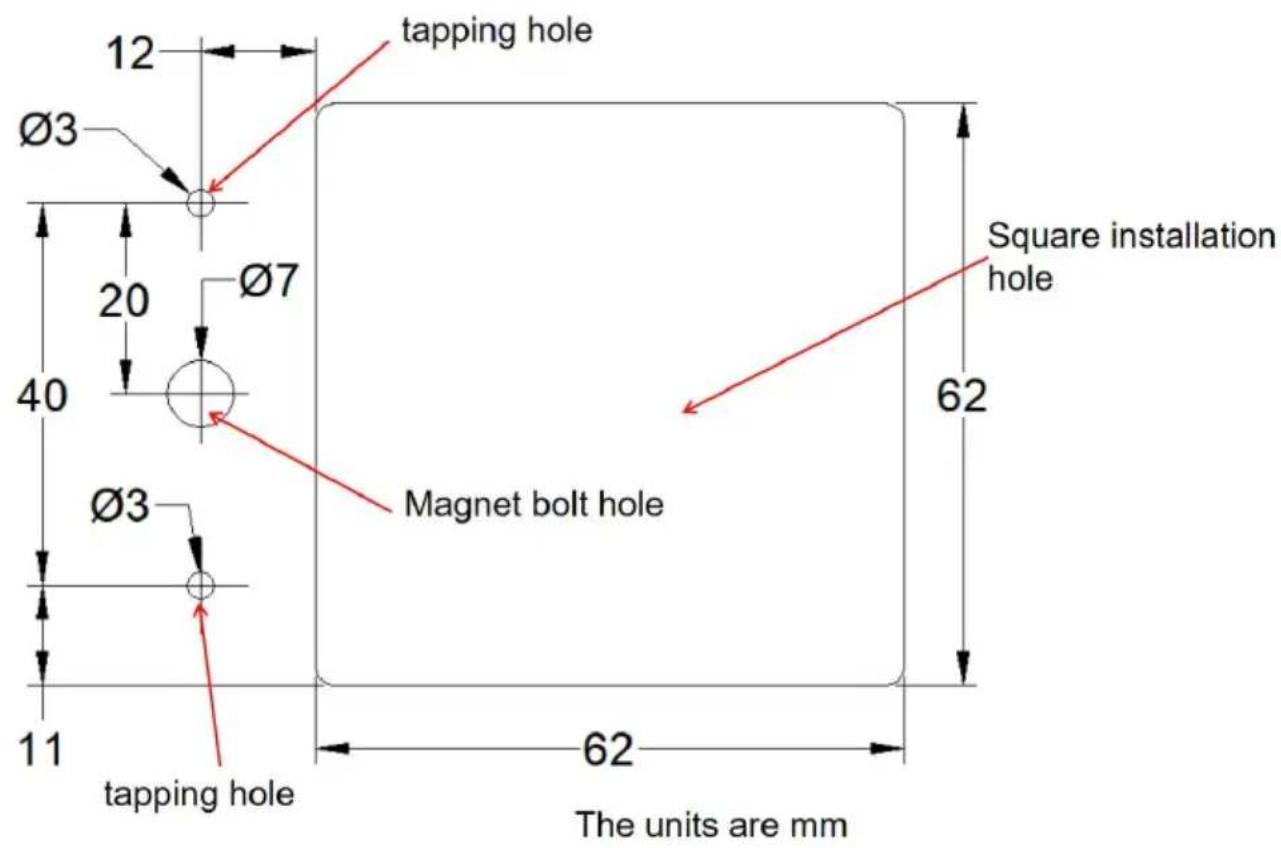

Diagramma delle dimensioni del foro aperto

tapping hole 12 Ø3 20 Ø7 40 Ø3 Magnet bolt hole 62 62 11 tapping hole The units are mm

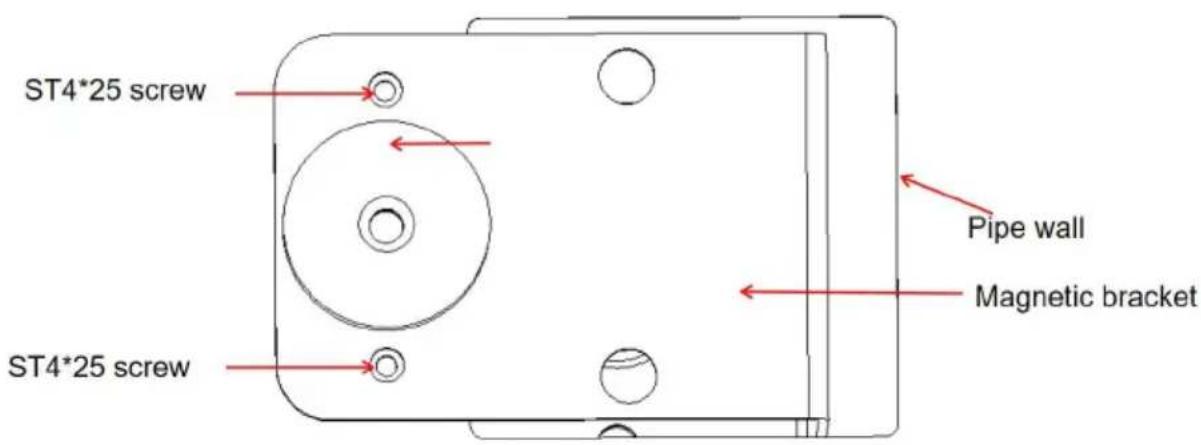

Schema di installazione

1. La zavorra può essere fissata alla parete del tubo mediante due

Pulizia e sostituzione della lampadina

1. Scollegare l'alimentazione al sistema HVAC, scollegare l'unità e lasci raffreddare la/le lampadina/e UV per almeno 15 minuti prima di tentar rimuovere l'unità.

2. Rimuovere le 2 viti di supporto e far scorrere l'unità fuori dal sistitubazioni.

3a. Per pulire: tenere saldamente l'unità e pulire la/le lampadina/e UV un panno morbido inumidito con detergente per vetri. Se si tocca il v con la mano, assicurarsi di pulire eventuali impronte digitali o sporcizi a un panno. Assicurarsi che la lampadina sia pulita e asciutta prima di reinstallare l'unità nel condotto.

3b. Per sostituire: l'uso di una lampadina non approvata per l'unità invaliderà la garanzia e potrebbe causare gravi lesioni o danni. Tenero saldamente l'unità e premere il pulsante di rilascio della lampadina per rimuovere la lampadina UV. Installare la nuova lampadina nell'unità facendola scorrere dall' all'esterno finché la lampadina non scatta in posizione. Se tocchi la lampadina con la mano, assicurati di pulire eventuali impronte digitali o sporcizia con un panno morbido umido.

Assicurati che la/le lampadina/e sia / siano pulita/e e asciutta/e prima reinstallare l'unità nel condotto.

1. Reinstallare l'unità nella condotta e reinstallare le 2 viti. Serrare le modo uniforme finché l'unità non è saldamente in posizione. NON SERRARE ECCESSIVAMENTE LE VITI.
2. Ricollegare l'alimentazione al sistema HVAC e ricollegare l'unità a t Presa di corrente dotata di messa a terra.
