Tipo de producto	Purificador de aire UV para sistema HVAC
Marca	Vevor
Modelo	2006-UV9X2
Potencia	18 W
Voltaje de alimentación	120 V CA / 230 V CA (seleccionable)
Frecuencia	60 Hz / 50 Hz
Longitud de onda UV	254 nm
Vida útil de las lámparas UV	13 000 horas
Área de cobertura efectiva	600 pies² (aproximadamente 55,7 m²)
Número de lámparas UV incluidas	4 (2 instaladas + 2 de repuesto)
Longitud del tubo	145 mm
Tipo de instalación	Montaje en conducto HVAC
Cable de alimentación	1,5 m (4,92 pies)
Fusible	2 A (no reemplazable en este modelo)
Grado de protección	No hermético
Material de la carcasa	Metal
Accesorios incluidos	Plantilla de posicionamiento, tornillos de montaje, lámparas UV de repuesto
Mantenimiento	Limpieza de las lámparas con un paño suave y limpiador de vidrios
Reemplazo de las lámparas	Cada 13 000 horas o según sea necesario
Seguridad	Rayos UV nocivos - no mirar directamente; desconectar antes del mantenimiento; no usar en entornos húmedos o inflamables
Garantía	Certificado de garantía electrónico disponible en vevor.com/support
Peso aproximado	1,5 kg
Dimensiones aproximadas	250 x 100 x 100 mm

Preguntas frecuentes - 2006-UV9X2 Vevor

¿Cómo instalar el purificador de aire Vevor 2006-UV9X2 en mi sistema HVAC?

Primero desconecte la alimentación del sistema HVAC. Use la plantilla de posicionamiento proporcionada para marcar las ubicaciones de los agujeros en el conducto. Perfore dos agujeros de 51 mm de diámetro para las lámparas y cuatro agujeros de 3 mm para los tornillos. Inserte la unidad UV en los agujeros y fíjela con los tornillos. Enchufe el aparato en un tomacorriente con conexión a tierra. Asegúrese de que el indicador luminoso sea visible después de la instalación.

¿Cómo limpiar las lámparas UV?

Desconecte el aparato y deje enfriar las lámparas durante al menos 15 minutos. Retire la unidad del conducto. Sostenga firmemente el aparato y limpie las lámparas UV con un paño suave humedecido con limpiador de vidrios. Asegúrese de que las lámparas estén limpias y secas antes de reinstalarlas.

¿Cuándo debo reemplazar las lámparas UV?

Las lámparas UV tienen una vida útil de 13 000 horas. Reemplácelas después de este período o si nota una disminución en la eficacia. El modelo 2006-UV9X2 viene con dos lámparas de repuesto. Para reemplazar, presione el botón de desbloqueo, retire la lámpara vieja e inserte la nueva hasta que encaje.

¿Puedo usar este purificador en una cocina?

No, no use este producto en la cocina ya que los vapores aceitosos pueden reducir la vida útil de las lámparas. Está diseñado para instalarse en conductos HVAC, lejos de fuentes de grasa y humedad excesiva.

¿Qué hacer si el indicador luminoso no se enciende?

Primero verifique que el aparato esté correctamente enchufado en un tomacorriente funcional. Si el indicador permanece apagado, la bombilla UV puede estar defectuosa. Desconecte la alimentación y reemplace la bombilla por una nueva. Si el problema persiste, comuníquese con el soporte técnico de Vevor.

¿Es seguro mirar la luz UV?

No, los rayos UV son nocivos para la piel y los ojos. La exposición directa puede provocar ceguera temporal o permanente. Nunca mire directamente la luz UV y asegúrese de que el aparato esté bien montado de modo que la luz no sea visible desde el exterior del conducto.

¿El purificador funciona con un voltaje de 230 V?

Sí, el modelo 2006-UV9X2 admite voltajes CA de 120 V y 230 V. Verifique la placa de características del producto para confirmar el voltaje y la frecuencia adecuados para su región. El aparato se adapta automáticamente.

¿Cómo puedo reemplazar el fusible?

Para el modelo 2006-UV9X2, el fusible no es reemplazable por el usuario. Este modelo no dispone de un fusible accesible. Si el aparato deja de funcionar, contacte al servicio postventa. Para los modelos con fusible (2112-UV36 y 2112-UV36X2), desconecte el aparato, desenrosque el botón del fusible y reemplácelo por un fusible de 2A.

¿Cuáles son las dimensiones del aparato?

Las dimensiones exactas no se especifican en el manual, pero la longitud del tubo es de 145 mm. La unidad UV mide aproximadamente 250 mm de largo, 100 mm de ancho y 100 mm de alto. El peso aproximado es de 1,5 kg.

¿Dónde puedo encontrar piezas de repuesto?

Las piezas de repuesto, especialmente las lámparas UV, están disponibles en Vevor. Visite www.vevor.com/support para obtener un certificado de garantía electrónico y solicitar piezas. Use solo piezas aprobadas por Vevor para evitar anular la garantía.

MANUAL DE USUARIO 2006-UV9X2 Vevor

Técnico Soporte y certificado de garantía electrónica www.vevor.com/support

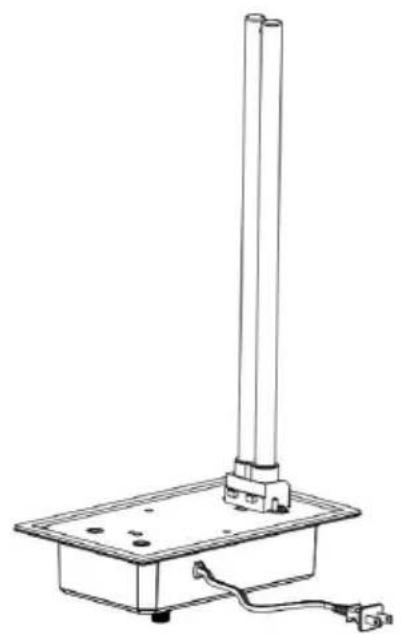

PURIFICADOR DE AIRE HVAC

MODELO: 2112-UV36/ 2006-UV9X2/2112-UV36X2

Seguimos comprometidos a brindarle herramientas a precios competitivos. "Ahorra la mitad", "mitad de precio" o cualquier otra expresión similar utilizada únican por nosotros Representa una estimación de los ahorros que podría obtener al comprar ciertas herramientas. con nosotros en comparación con las principales marcas líderes y no significa necesariamente cubrir Todas las categorías de herramientas que ofrecemos. Le recordamos que debe verifi con cuidado Cuando realiza un pedido con nosotros, si realmente está Ahorro Medio en comparación con las principales marcas líderes.

VEVOR®

TOUGH TOOLS, HALF PRICE

HVAC AIR PURIFIER

Modelo : 2112-UV36/2006-UV9X2/2112-UV36X2

¿NECESITA AYUDA? ¡CONTÁCTENOS!

¿Tiene preguntas sobre el producto? ¿Necesita asistencia técnica? No dude en ponerse en contacto con nosotros:

Soporte técnico y certificado de garantía electrónica www.vevor.com/support

Estas son las instrucciones originales, lea atentamente todas las instrucciones del manual antes de utilizar el producto. VEVOR se res una interpretación clara de nuestro manual de usuario. La apariencia producto estará sujeta al producto que recibió. Perdónenos por no informarle nuevamente si hay actualizaciones de tecnología o software

en nuestro producto.

INSTRUCCIONES DE SEGURIDAD

1. Lea y comprenda este manual detenidamente antes de utilizar el Purificador de aire HVAC.
2. La instalación debe ser realizada por un adulto y los niños no de utilizarlo sin supervisión.
3. Las luces ultravioleta son dañinas para la piel y los ojos expuesto pueden causar ceguera temporal o permanente. Nunca mire directamer a la luz ultravioleta.
4. Desconecte la alimentación antes de instalar o reemplazar la bomb UV, de lo contrario podría provocar una descarga eléctrica y la muer
5. Utilice guantes e instale el Purificador de Aire HVAC para evitar c durante la instalación.
6. Atención durante el transporte: durante el transporte, el paquete de estar en posición vertical, manipularse con cuidado, evitar impactos fuertes, vibraciones y extrusiones.
7. No modifique la unidad de ninguna manera. Cualquier modificación podría dañar el dispositivo o hacerlo peligroso para otras personas.
8. Reparación o el mantenimiento sólo debe ser realizado por una per calificada.
9. Solo se puede utilizar el voltaje nominal especificado en este manua
10. No utilice este producto en la cocina, donde el humo aceitoso p acortar la vida útil de las lámparas.
11. No utilice este producto en áreas con gases ácidos, alcalinos u gases orgánicos donde pueda provocar incendios.
12. No utilice este producto en lugares inflamables o explosivos, de lo contrario podría provocar un incendio.
13. El producto solo se puede desmontar después de permanecer cer durante 15 minutos.
14. El tubo de la lámpara contiene mercurio y debe manipularse adecuadamente.
15. No limpie las lámparas rotas con una aspiradora.
16. El producto no es resistente al agua, por lo que no se puede i

Lista de piezas del kit

Modelo	2112-UV36	2006-UV9X2	2112-UV36X2
Unidad UV	1 pieza	1 pieza	1 pieza
Bombilla de lámpara UV	2 piezas	4 piezas	4 piezas
tornillo	4 piezas	4 piezas	4 piezas
Ahorre el fusible 2A	1 pieza	/	1 pieza
Plantilla de posicionamiento	1 pieza	1 pieza	1 pieza

LISTA DE PARÁMETROS

Modelo	2112-UV36	2006-UV9X2	2112-UV36X2
Fuerza	36 W	18W	72
Longitud del tubo de	411 mm	145 mm	411 mm
Longitud de onda de luz	254 nm	254 nm	254 nm
Vida útil de los rayos UV	13000 horas	13000 horas	13000 horas
Tubo de lámpara de montaje	1 pieza	2 piezas	2 piezas
Tubo de lámpara de reserva	1 pieza	2 piezas	2 piezas
Entrada estándar americana	CA 120 V 60 H	CA 120 V 60 Hz	CA 120 V 60 Hz
Versión europea Entrada	CA 230 V 50 H	CA 230 V 50 Hz	CA 230 V 50 Hz
Área efectiva	1500 pies cuadrados	600 pies cuadrados	2400 pies cuadrados

Nota: Cada modelo de fuente de alimentación tiene una tensión nomi de 120 V CA y 230 V CA. Tenga en cuenta la información de volt frecuencia en la placa de identificación del producto.

Nota: Tenga en cuenta si el espacio interior de la tubería HVAC può acomodar el producto.

Instrucciones de instalación

Cómo instalar su sistema de tratamiento de aire por UV

Si su sistema de calefacción/refrigeración (HVAC) está equipado con acondicionado, se recomienda que los rayos UV El sistema de tratam de aire (unidad) se puede montar directamente sobre el serpentín de enfriamiento. La unidad puede Prevenir el crecimiento de un alto porcentaje de microorganismos como moho, bacterias y virus en superficies como serpentines de enfriamiento, bandejas de drenaje y conductos.

Selección de la ubicación de montaje

1. La unidad se puede montar en cualquier orientación, pero debe montarse de manera que se pueda ver la luz indicadora.
2. Elija una ubicación que facilite el cambio y la limpieza de las bori UV.
3. Instale la unidad en una superficie plana del conducto ENCIMA de acondicionado. Serpentín de enfriamiento ("Serpentín A") si su sistema HVAC El sistema tiene aire acondicionado. Si su sistema HVAC no t aire acondicionado, la unidad debe instalarse Si es posible, en el cor de aire de suministro. La unidad se puede instalar en un conducto de retorno si es necesario.

PRECAUCIÓN: No instale la unidad en la “bobina A” o debajo de humidificador ya que podría dañarse.

Si no está seguro de haber elegido una ubicación de montaje correcte consulte el manual del propietario de su sistema HVAC o llame a un profesional calificado para obtener ayuda.

1. Asegúrese de colocar la unidad lejos de cualquier componente de plástico o goma que pueda dañarse con la luz ultravioleta. Si las op de montaje son limitadas, se pueden cubrir el plástico y la goma co adhesiva de papel de aluminio para protegerlos de la luz ultravioleta.
2. La unidad tiene un cable de alimentación de 4,92 pies que debe instalarse en una toma de corriente con conexión a tierra; si no hay toma de corriente dentro del cable de alimentación, solicite a un profesional calificado que instale una toma de corriente con conexión tierra adecuada.

Placa de identificación del producto con referencia de voltaje del prod

Pasos de instalación

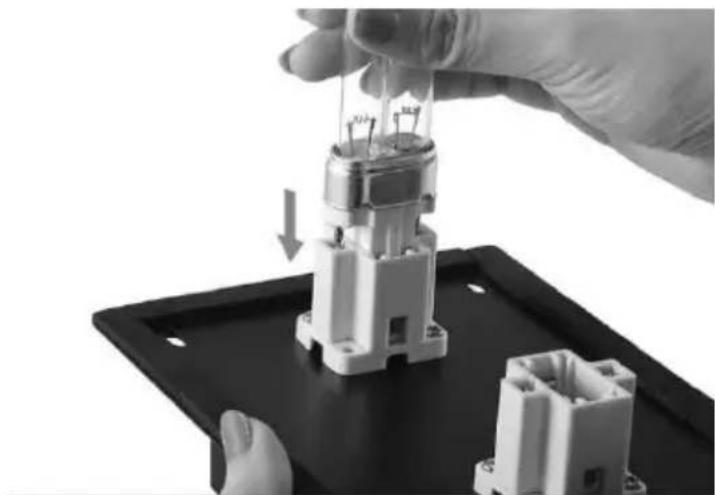

1. Instale las bombillas deslizándolas desde el costado hasta que enc en su lugar.
   Nota: El 2112-UV36 es una bombilla, el 2006-UV9X2 y el 2112-UV36 son dos bombillas.

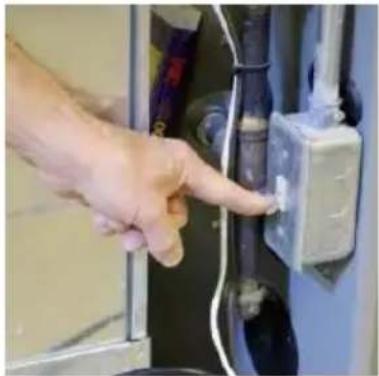

1. Desconecte la alimentación del sistema HVAC antes de instalar la unidad .

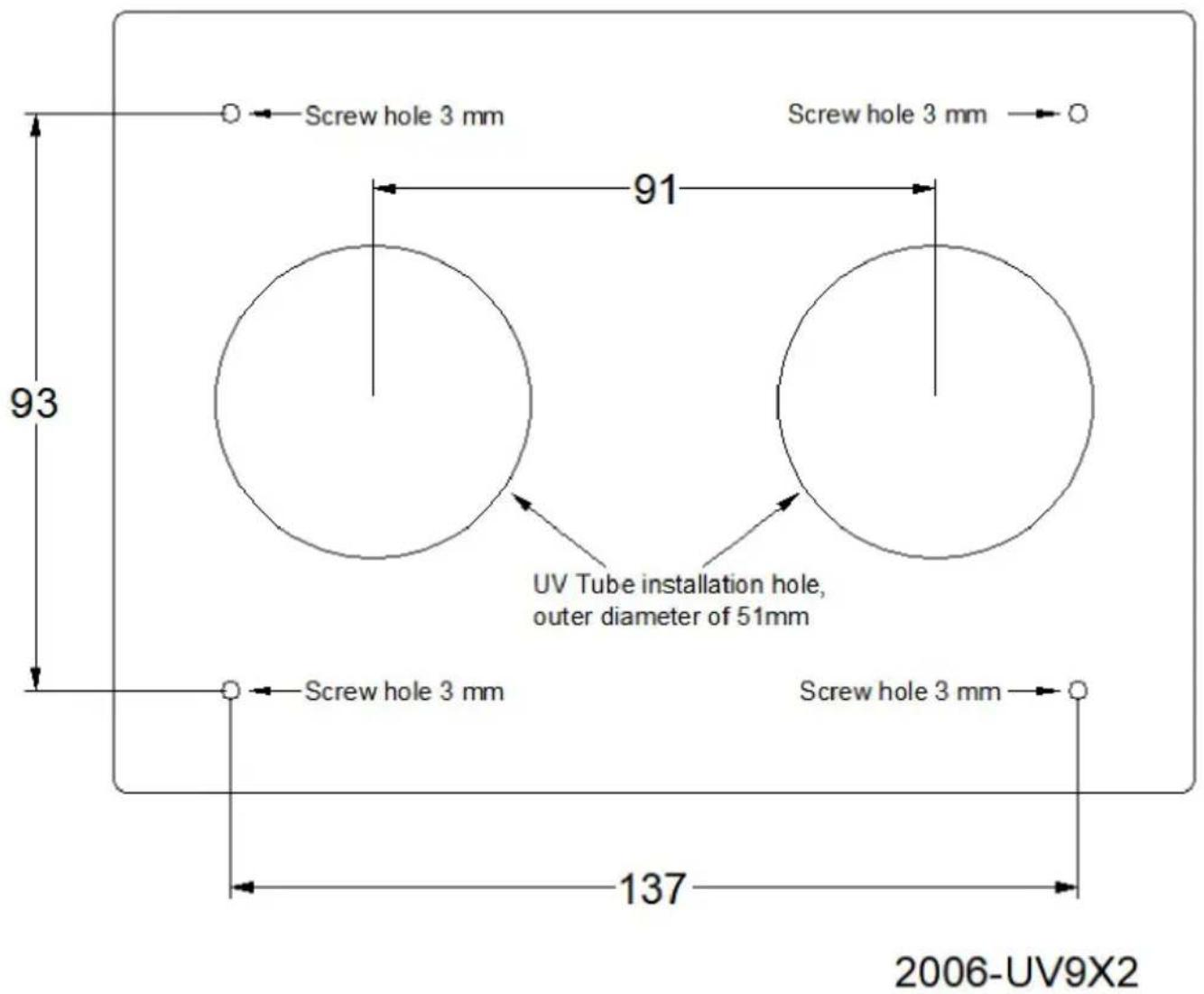

3A. Consulte la plantilla de posicionamiento 2006-UV9X2. Primero, dibu la posición del orificio de instalación con un trazo en la pared exterior tubo, incluidos 2 orificios para el tubo de la lámpara con un diámetro exterior de 51 mm y 4 orificios para tornillos de 3 mm. Procesamientos los orificios con una máquina de corte y un taladro de 3 mm.

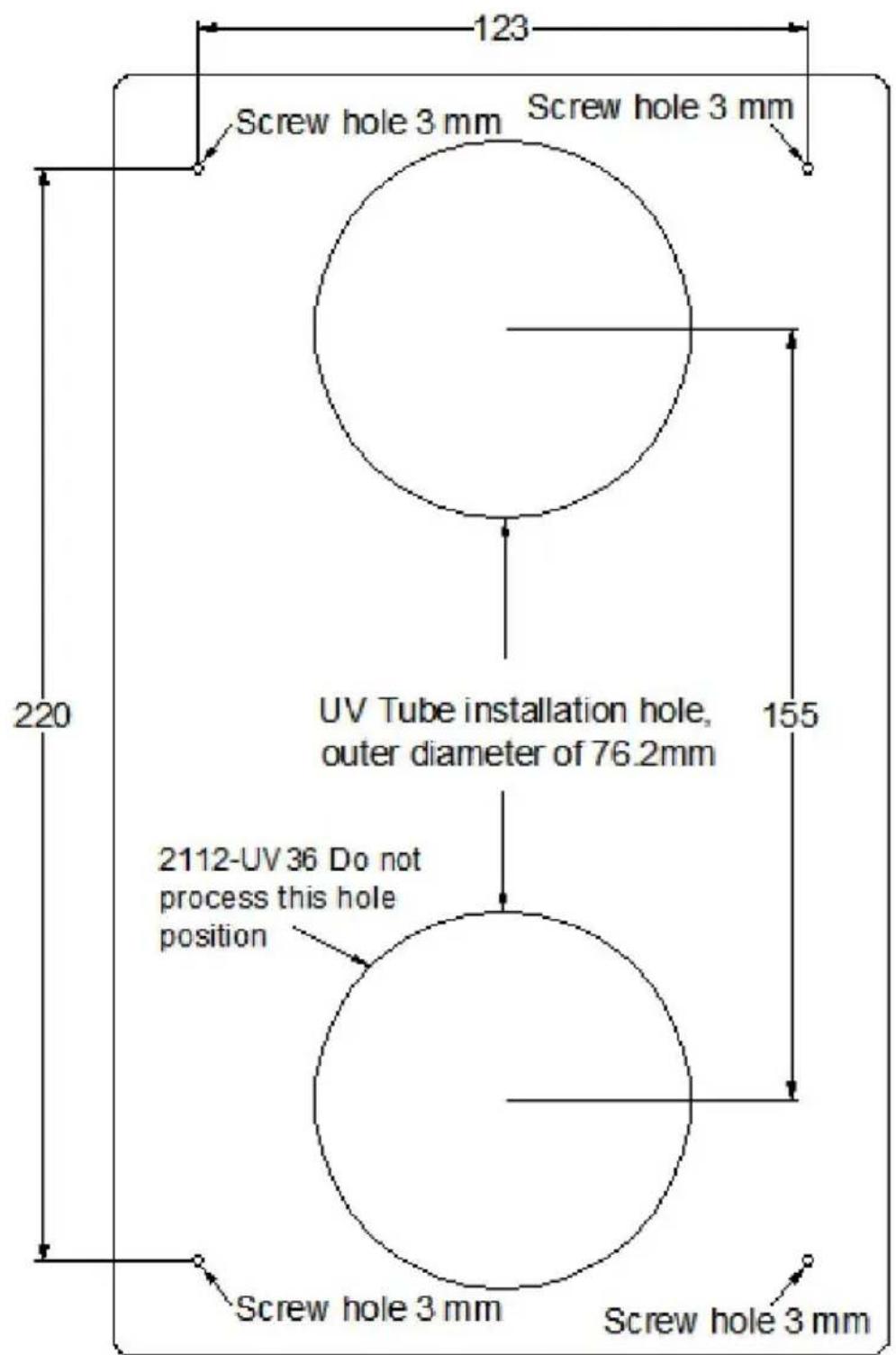

3B. Consulte la plantilla de posicionamiento 2112-UV36X2 . Primero, dibuje la posición del orificio de instalación con un trazo en la pared exterior del tubo, incluidos 2 orificios para el tubo de la lámpara con diámetro exterior de 76,2 mm y 4 orificios para tornillos de 3 mm. Procesamiento de los orificios con una máquina de corte y un taladro mm .

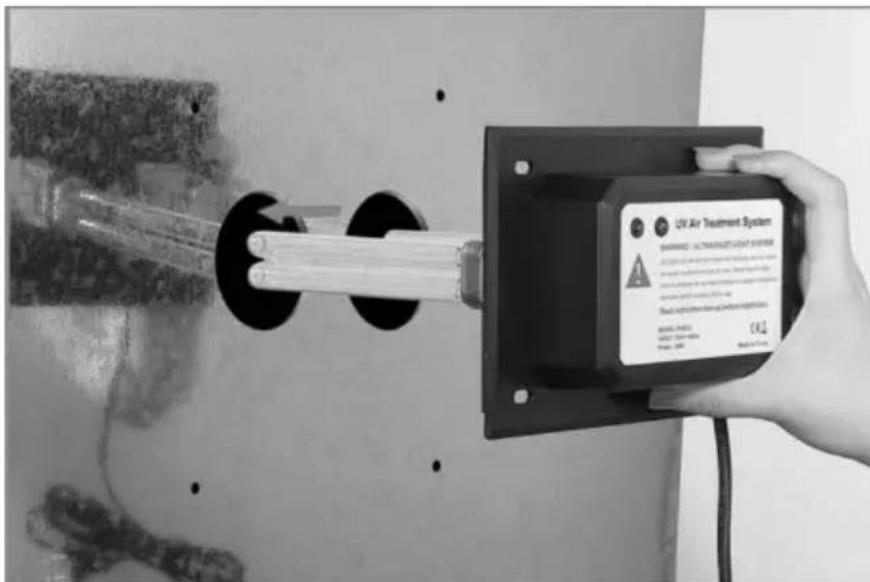

1. Inserte la lámpara UV en el orificio pretaladrado para instala

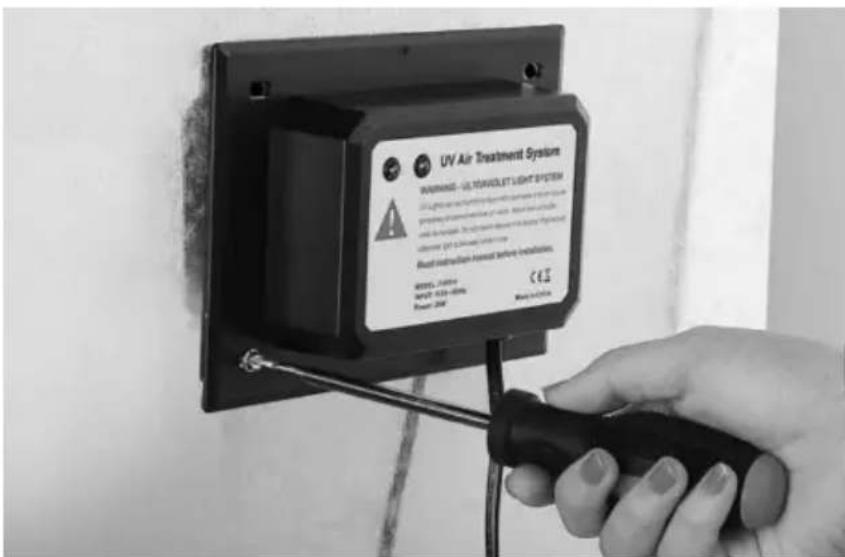

1. Instale la lámpara UV en la superficie de la tubería HVAC con tornillos.

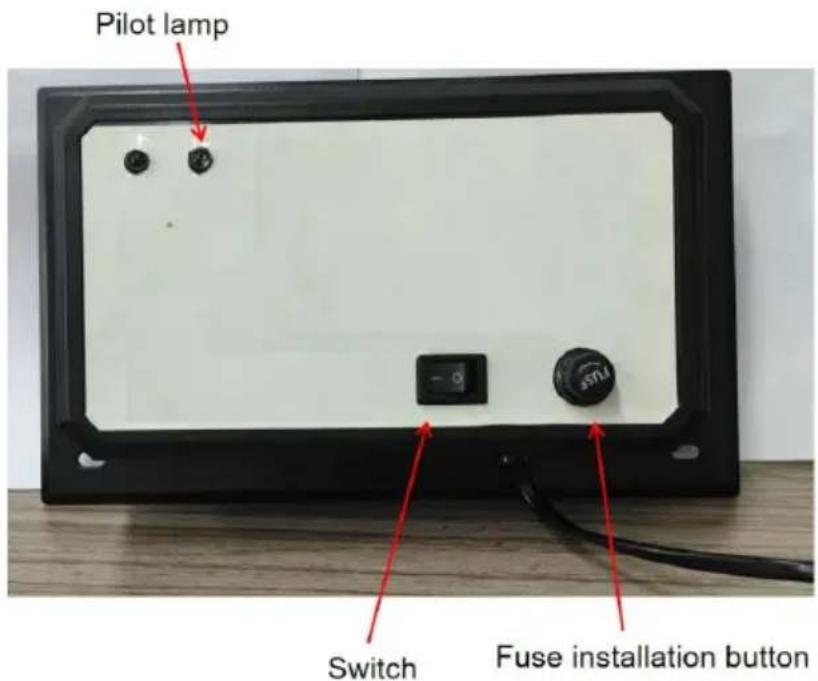

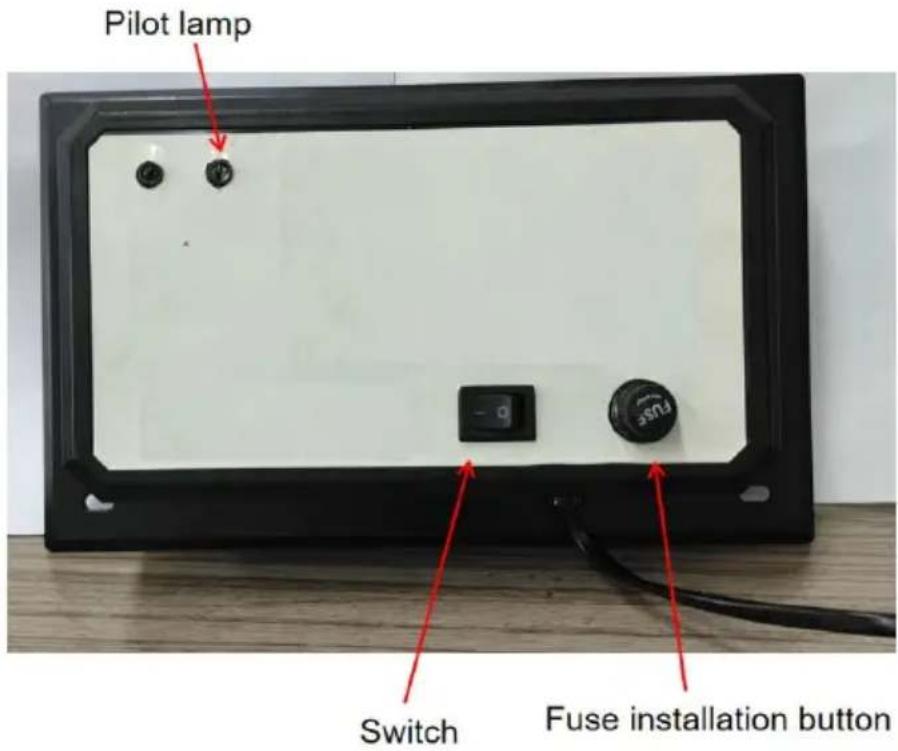

1. Conecte el enchufe de alimentación a la fuente de alimentación (encienda el interruptor de la unidad UV y encienda la luz indicadora máquina. La máquina comenzó a funcionar.
2. Desconecte el enchufe de alimentación, desatornille la perilla del fusible para reemplazar el fusible de 2 A.

Cada modelo de fuente de alimentación tiene una tensión nominal de V CA y 230 V CA. Tenga en cuenta la información de voltaje y fre en la placa de identificación del producto.

Nota: 2006-UV9X2 no tiene interruptor, la fuente de alimentación de

acceso inicia la operación; y el fusible no se puede reemplazar.

Limpieza y sustitución de bombillas

1. Desconecte la energía del sistema HVAC, desenchufe la unidad deje que las bombillas UV se enfríen durante al menos 15 min antes de intentar encenderlas. Retire la unidad.

2. Retire los 4 tornillos de chapa metálica y deslice la unidad del conducto, trabajar.

3a. Para limpiar: Sujete la unidad con firmeza y limpie la(s) bombilla(s) ultravioleta con un paño suave humedecido con un limpiador de vidrios. Si toca el vidrio con la mano, asegúrese o limpiar las huellas dactilares o la suciedad con un paño. Asegú de que la bombilla esté limpia y seca antes de volver a instala unidad en el conducto.

3b. Para reemplazar: El uso de cualquier bombilla no aprobada la unidad anulará la garantía y podría causar lesiones o daños graves. Sujete la unidad de forma segura y presione el botón (

liberación de la bombilla para quitar la bombilla UV. Instale la bombilla en la unidad deslizándola desde la parte posterior. afue hasta que la bombilla encaje en su lugar. Si toca la bombilla en mano, asegúrese de limpiar las huellas dactilares o la suciedad un paño suave húmedo. Asegúrese de que la(s) bombilla(s) esté limpia(s) y seca(s) antes de volver a instalar la unidad en el conducto.

1. Vuelva a instalar la unidad en el conducto y vuelva a coloc tornillos para chapa metálica. Apriete los tornillos de manera uniforme hasta que la unidad esté bien colocada en su lugar. I APRIETE EXCESIVAMENTE LOS TORNILLOS.

2. Vuelva a conectar la energía al sistema HVAC y enchufe la unidad nuevamente a una toma de corriente con conexión a tie

Fabricante: Shanghaimuxinmuyeyouxiangongsi

Dirección: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shangai 200000 CN.

Importado a Australia: SIHAO PTY LTD. 1 ROKEVA

STREETEASTWOOD

Nueva Gales del Sur 2122 Australia

Importado a EE. UU.: Sanven Technology Ltd. Suite 250, 9166 Anah Lugar, Rancho Cucamonga, CA 91730
