INSTRUKCJA OBSŁUGI 2006-UV9X2 Vevor

Techniczny Wsparcie i certyfikat gwarancji elektronicznej www.vevor.com/support

OCZYSZCZACZ POWIETRZA HVAC

MODELE: 2112-UV36/ 2006-UV9X2/2112-UV36X2

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub jakiekolwiek inne podobne wyrażenia używane wyłącznie przez nas przedstawia szacunkowe oszczędności, jakie możesz uzyskać kupując określone narzędzia

z nami w porównaniu do głównych, najlepszych marek i niekoniecznie oznacza to okł wszystkie kategorie narzędzi oferowanych przez nas. Przypominamy o sprawdzeniu ostrożnie

gdy składasz u nas zamówienie, jeśli faktycznie Oszczędność Połowa w porównaniu z wiodącymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

HVAC AIR PURIFIER

Modele : 2112-UV36/2006-UV9X2/2112-UV36X2

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponowni jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje

technologiczne lub oprogramowania.

INSTRUKCJE BEZPIECZEŃSTWA

1. Przed użyciem urządzenia należy uważnie przeczytać i zrozumieć niniejszą instrukcję. Oczyszczacz powietrza HVAC.
2. Instalację powinna przeprowadzić osoba dorosła. Dzieci nie powinny używać urządzenia bez nadzoru.
3. Światło UV jest szkodliwe dla odsłoniętej skóry i oczu, powodując tymczasową lub trwałą ślepotę. Nigdy nie patrz prosto na światło UV.
4. Przed instalacją lub wymianą żarówki UV należy odłączyć zasilanie, przeciwnym razie istnieje ryzyko porażenia prądem i śmierci.

5. Proszę założyć rękawiczki i zainstalować Oczyszczacz powietrza HV, pozwalający uniknąć skaleczeń podczas instalacji.

6. Transport Uwaga: Podczas transportu paczka powinna znajdować się pozycji pionowej, należy obchodzić się z nią ostrożnie, aby nie naraża na silne uderzenia, wibracje i wyciskanie.

7. Nie modyfikuj urządzenia w żaden sposób. Wszelkie modyfikacje mo uszkodzić urządzenie lub uczynić je niebezpiecznym dla innych.

8. Naprawa lub konserwację powinna wykonywać wyłącznie osoba wykwalifikowana.

9. Można stosować wyłącznie napięcie znamionowe określone w niniejs instrukcji.

10. Nie należy używać tego produktu w kuchni, gdyż tłuste opary mo skrócić żywotność lamp.

11. Nie należy używać tego produktu w środowisku o odczynie kwaśn zasadowym lub zawierającym inne gazy organiczne, gdzie istnieje ryzyk powstania pożaru.

12. Nie należy używać tego produktu w miejscach zagrożonych pożare lub wybuchem, gdyż może to spowodować pożar.

13. Produkt można rozmontować dopiero po zamknięciu go na 15 mir

14. Rura świetlna zawiera rtęć i musi być odpowiednio obchodzona.

15. Nie należy czyścić stłuczonych lamp odkurzaczem.

16. Produkt nie jest wodoodporny, nie należy go instalować w nawilża

Lista części zestawu

Model	2112-UV36	2006-UV9X2	2112-UV36X2
Jednostka UV	1 szt.	1 szt.	1 szt.
Żarówka lampy UV	2 szt.	4 szt.	4 szt.
śruba	4 szt.	4 szt.	4 szt.
Zaoszczędź bezpiecznik 2A	1 szt.	/	1 szt.
Szablon pozycjonujący	1 szt.	1 szt.	1 szt.

LISTA PARAMETRÓW

Model	2112-UV36	2006-UV9X2	2112-UV36X2
Moc	36W	18W	72
Długość rurki świetlnej	411 mm	145 mm	411 mm
Długość fali światła	254nm	254nm	254nm
Żywotność UV	13000 godzin	13000 godzin	13000 godzin
Montaż lampy rurowej	1 szt.	2 szt.	2 szt.
Lampa świetlna standby	1 szt.	2 szt.	2 szt.
Wejście w standardzie amerykańskim	Prąd zmienny 120 V 60 Hz	Prąd zmienny 120 V 60 Hz	Prąd zmienny 120 V 60 Hz
Wersja europejska Wejście	zmienny 230 V 5 Hz	zmienny 230 V 50 Hz	zmienny 230 V 50 Hz
Efektywny obszar	1500 stóp kwadratowych	600 stóp kwadratowych	2400 stóp kwadratowych

Uwaga: Każdy model zasilacza ma znamionowe napięcie AC120 V i AC230 V. Zwróć uwagę na informacje o napięciu i częstotliwości na tabliczce znamionowej produktu.

Notatka: Proszę zwrócić uwagę, czy przestrzeń wewnętrzna rury HVAC jest wystarczająca, aby pomieścić produkt.

Instrukcje instalacji

Jak zainstalować system uzdatniania powietrza UV

Jeśli Twój system ogrzewania/chłodzenia (HVAC) jest wyposażony w klimatyzację kondycjonowania, zaleca się stosowanie UV System uzdatniania powietrza (jednostka) montowany bezpośrednio nad wężownicą chłodzącą. Jednostka może zapobiegają rozwojowi dużej ilość mikroorganizmów, takich jak pleśń, bakterie i wirusy na powierzchniach takich jak chłodnice, tace ociekowe i kanały wentylacyjne.

Wybór miejsca montażu

1. Urządzenie można zamontować w dowolnej pozycji, jednak należy je zamontować w taki sposób, aby kontrolka była widoczna.

2. Wybierz miejsce, w którym wymiana i czyszczenie żarówek UV będątwe.

3. Zainstaluj jednostkę na płaskiej powierzchni kanału NAD klimatyzator wężownica chłodząca („wężownica A”), jeśli Twój system HVAC system ma klimatyzację. Jeśli twój system HVAC nie ma klimatyzacji, jednostk powinna być zainstalowana na kanale powietrza nawiewanego, jeśli to możliwe. W razie potrzeby jednostkę można zainstalować na kanale powietrza powrotnego

UWAGA: Nie należy instalować urządzenia w „wężownicy A” lub p nawilżaczem, ponieważ może to spowodować uszkodzenie.

Jeśli nie masz pewności co do wyboru właściwego miejsca montażu, zapoznaj się z instrukcją obsługi systemu HVAC lub skontaktuj się z wykwalifikowanym specjalistą.

1. Upewnij się, że jednostka jest umieszczona z dala od jakichkolwiek plastikowych lub gumowych elementów, które mogą zostać uszkodzone przez promieniowanie UV. Jeśli opcje montażu są ograniczone, plastik guma mogą zostać pokryte taśmą klejącą z folii aluminiowej, aby chro przed promieniowaniem UV.

2. Urządzenie jest wyposażone w przewód zasilający o długości 4,92 który należy podłączyć do uziemionego gniazdka elektrycznego. Jeśli w przewodzie zasilającym nie ma gniazdka elektrycznego, należy zwrócić do wykwalifikowanego specjalisty o zainstalowanie prawidłowo uziemionego gniazdka elektrycznego.

Odniesienie do napięcia produktu, tabliczka znamionowa produktu.

Kroki instalacji

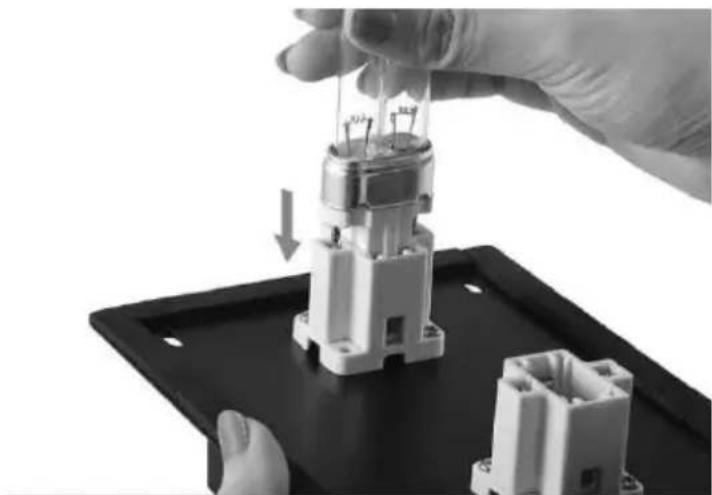

1. Zamontuj żarówki wsuwając je od boku, aż żarówka zatrzaśnie się swoim miejscu.

Uwaga: 2112-UV36 to żarówka, 2006-UV9X2 i 2112-UV36X2 to dwie żarówki.

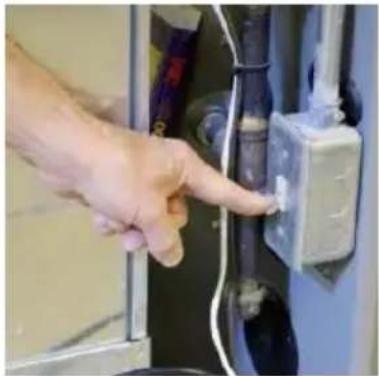

1. Przed ponowną instalacją urządzenia odłącz zasilanie systemu HVAC .

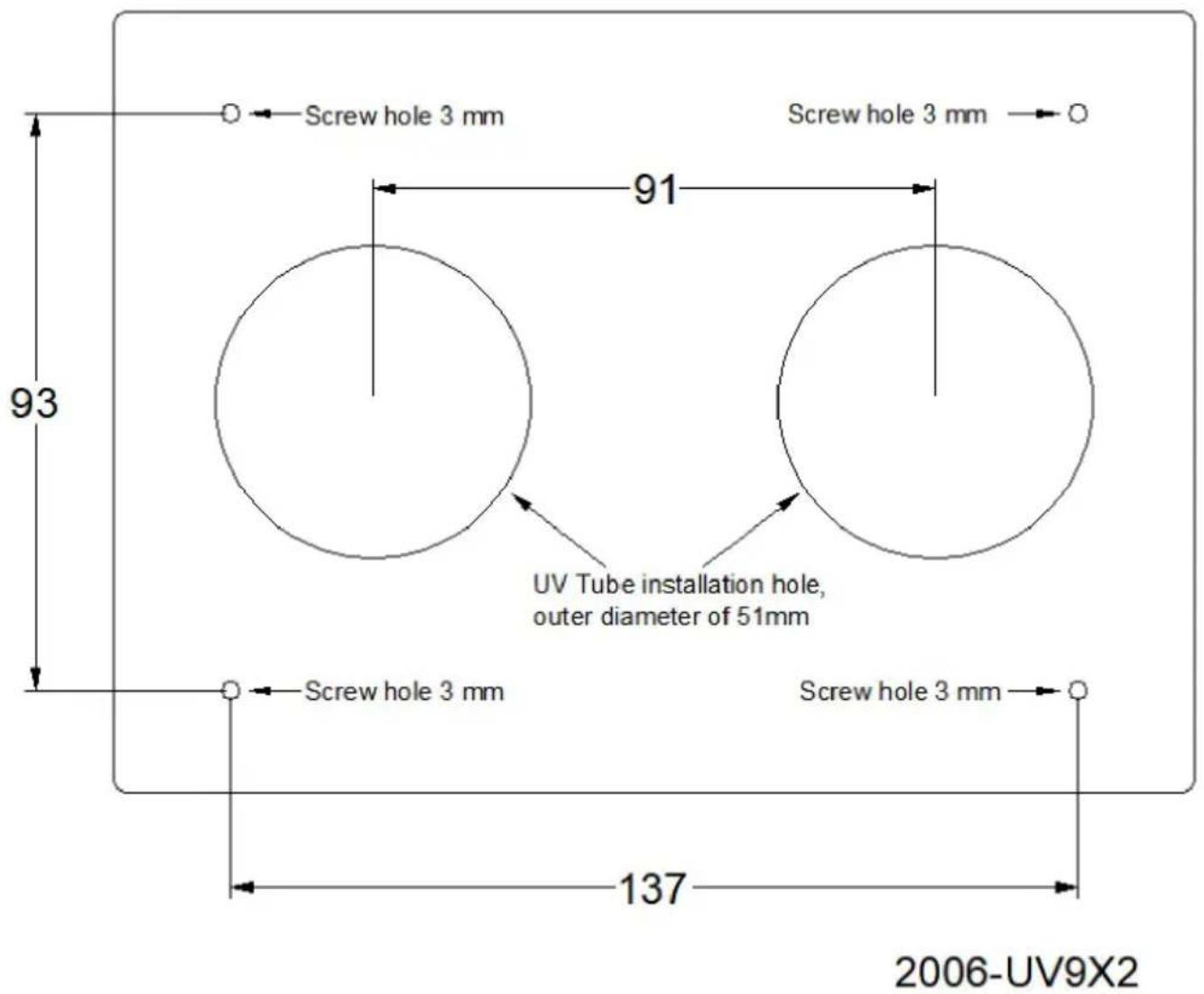

3A. Zapoznaj się z szablonem pozycjonującym 2006-UV9X2, najpierw narysuj położenie otworu montażowego za pomocą kreski na zewnętrzr ścianie rury, w tym 2 otwory na rurę lampy o średnicy zewnętrznej 54 otwory na śruby o średnicy 3 mm; Obróbka otworów za pomocą tnącej i wiertła 3 mm .

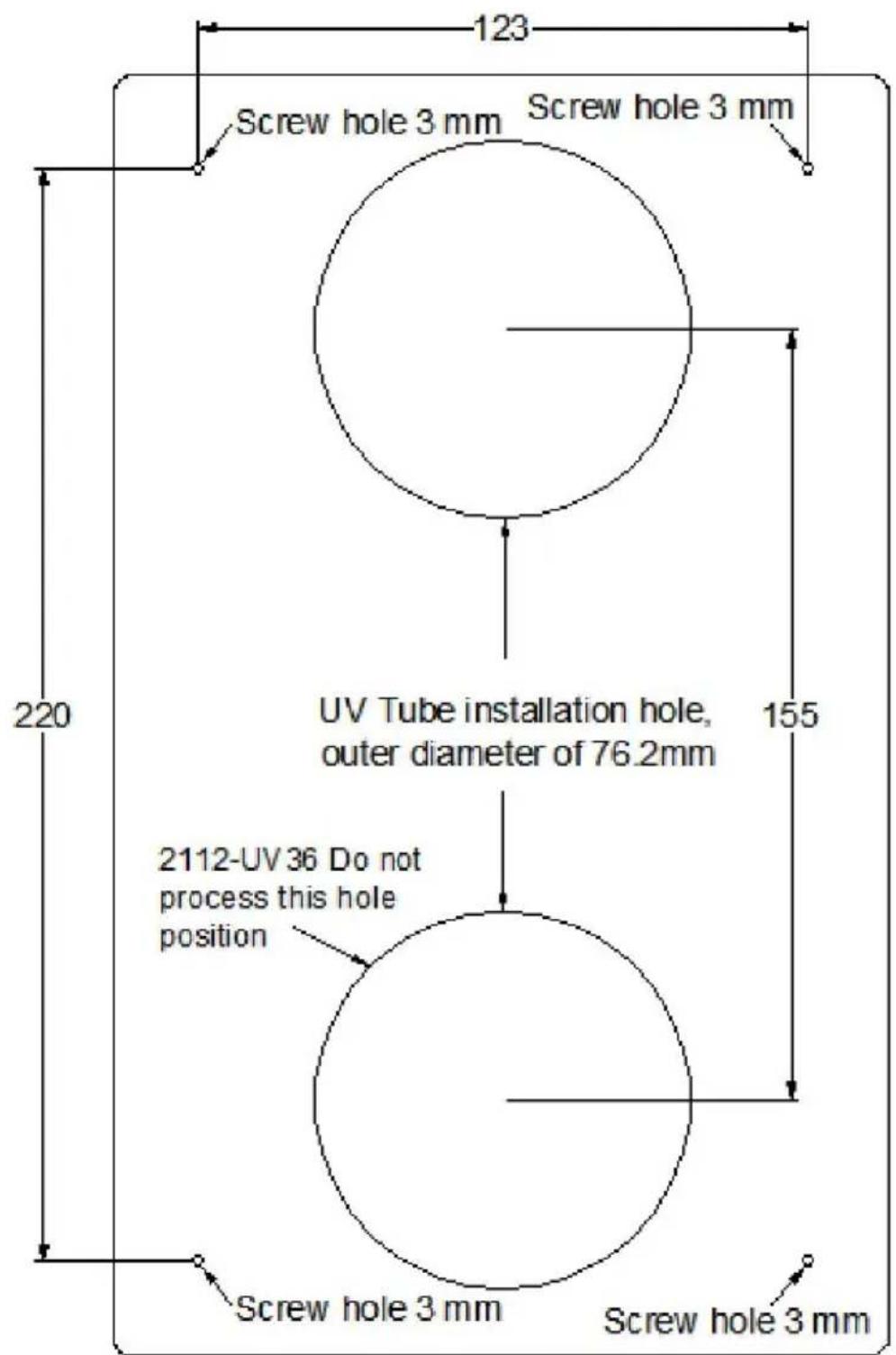

3B. Zapoznaj się z szablonem pozycjonującym 2112-UV36X2, najpierw narysuj położenie otworu montażowego za pomocą kreski na zewnętrzr ścianie rury, w tym 2 otwory na rurę lampy o średnicy zewnętrznej 7 mm i 4 otwory na śruby o średnicy 3 mm; Obróbka otworów za por maszyny tnącej i wiertła 3 mm.

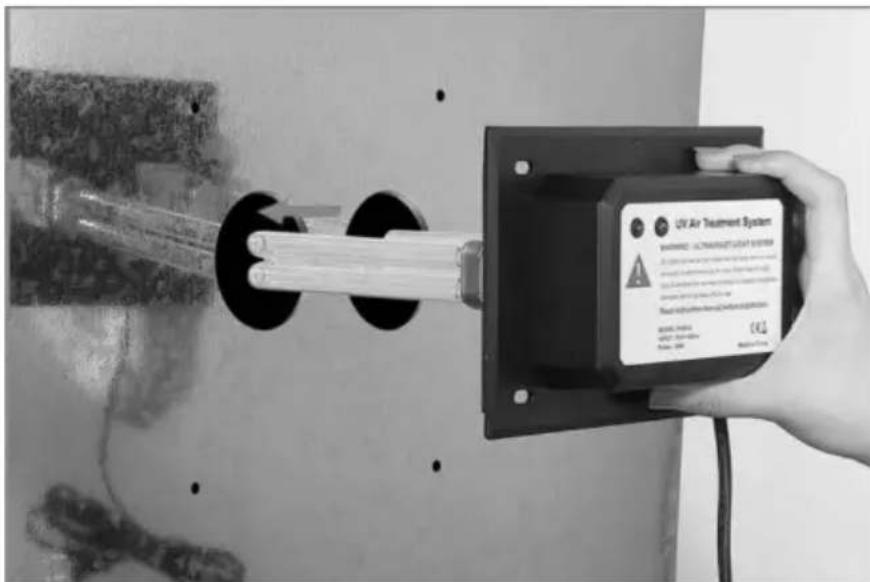

1. Aby zainstalować lampę UV, włóż lampę UV do wywierconeę wcześniej otworu.

UV Air Treatment System A PROFESSIONAL ULTRIMETER/ULTRIMETER SYSTEM PROFESSIONAL ULTRIMETER/ULTRIMETER SYSTEM PROFESSIONAL ULTRIMETER/ULTRIMETER SYSTEM PROFESSIONAL ULTRIMETER/ULTRIMETER SYSTEM PROFESSIONAL ULTRIMETER/ULTRIMETER SYSTEM PROFESSIONAL ULTRIMETER/ULTRIMETER SYSTEM PROFESSIONAL ULTRIMETER/ULTRIMETER SYSTEM PROFESSIONAL ULTRIMETER/ PROFESSIONAL ULTRIMETER/ULTRIMETER SYSTEM PROFESSIONAL ULTRIMETER/ULTRIMETER SYSTEM PROFESSIONAL ULTRIMETER/ULTRIMETER SYSTEM PROFESSIONAL ULTRIMETER/ULTRIMETER SYSTEM PROFESSIONAL ULTRIMETER/ULTRIMETER SYSTEM PROFESSIONAL ULTRIMETER/ULTRIMETER SYSTEM PROFESSIONAL ULTRIMETER/ULLTRIMETER SYSTEM PROFESSIONAL ULTRIMETER/ULTRIMETER SYSTEM PROFESSIONAL ULTRIMETER/ULTRIMETER SYSTEM PROFESSIONAL ULTRIMETER/ULTRIMETER SYSTEM PROFESSIONAL ULTRIMETER/ULTRIMETER SYSTEM PROFESSIONAL ULTRIMETER/ULTRIMETER SYSTEM PROFESSIONAL ULTRIMETER/ULTRIMETER SYSTEM PROFESSIONAL UTRIMETER/ULTRIMETER SYSTEM PROFESSIONAL UTRIMETER/ULTRIMETER SYSTEM PROFESSIONAL UTRIMETER/ULTRIMETER SYSTEM PROFESSIONAL UTRIMETER/ULTRIMETER SYSTEM PROFESSIONAL UTRIMETER/ULTRIMETER SYSTEM PROFESSIONAL UTRIMETER/ULTRIMETER SYSTEM PROFESSIONAL UTRIMETER/ULTRIMETER SYSTEM

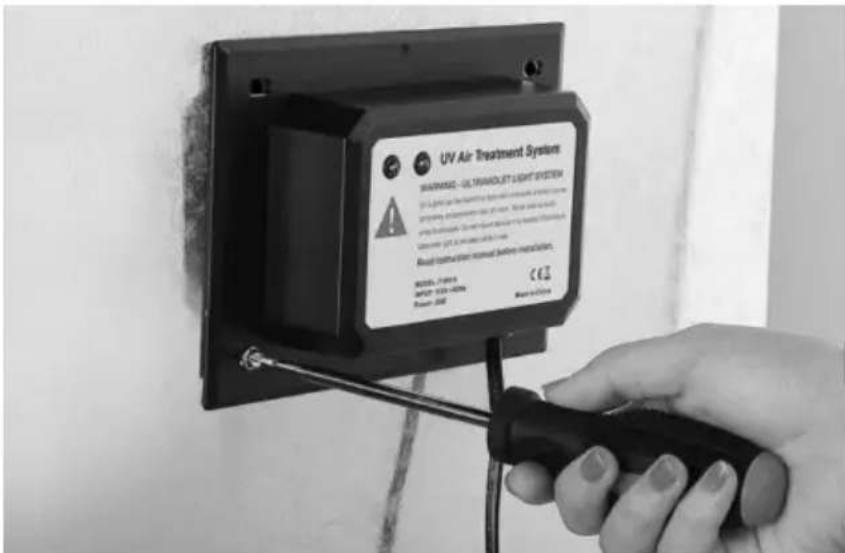

1. Zamontuj lampę UV na powierzchni rury HVAC za pomocą 4 śrul

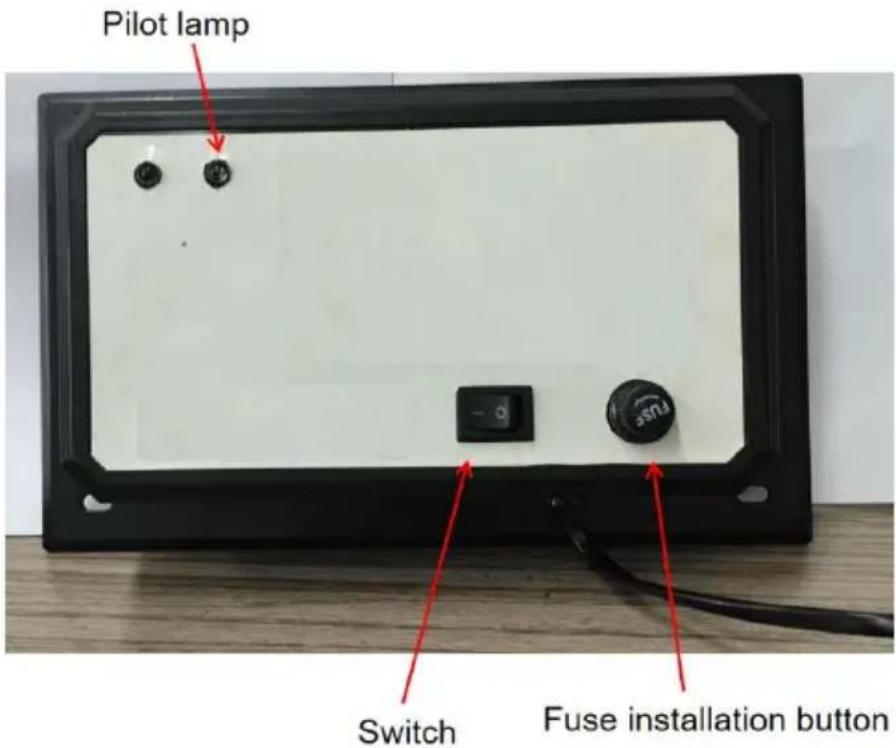

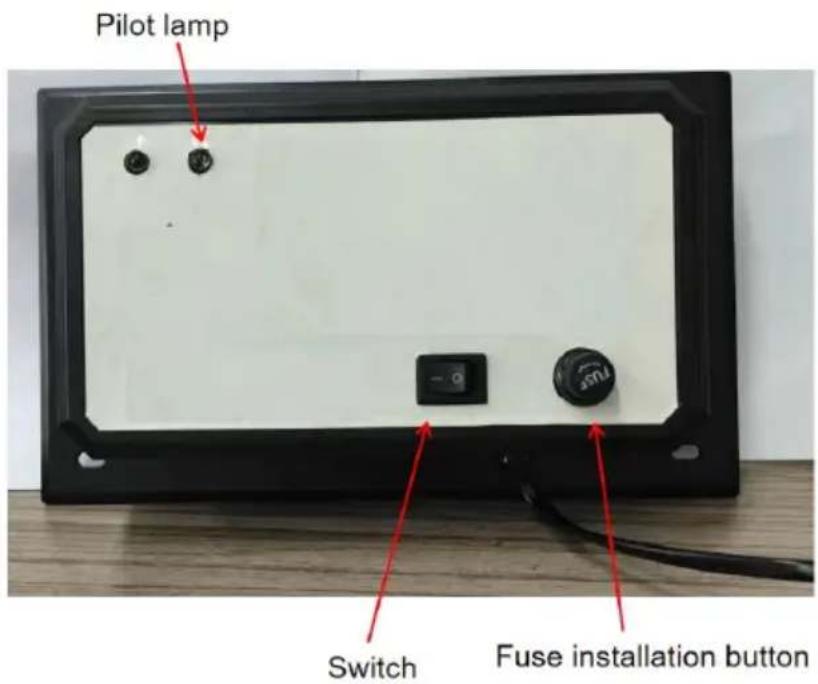

1. Podłącz wtyczkę zasilania do zasilacza AC, włącz przełącznik jednostki UV i zaświec kontrolkę urządzenia. Urządzenie zaczęło działa 26. Wyciągnij wtyczkę zasilającą, odkręć pokrętło bezpiecznika, aby wymienić bezpiecznik 2A.

Każdy model zasilacza ma znamionowe napięcie AC120V i AC230V. Zwróć uwagę na informacje o napięciu i częstotliwości na tabliczce znamionowej produktu.

Uwaga: Model 2006-UV9X2 nie posiada przełącznika, uruchamia się po uruchomieniu zasilania, a bezpiecznika nie można wymienić.

Czyszczenie i wymiana żarówek

1. Odłącz zasilanie systemu HVAC, odłącz urządzenie od zasilan pozwól żarówkom UV ostygnąć przez co najmniej 15 minut przed próbą Wyjmij jednostkę.

2. Odkręć 4 śruby blachowkrętowe i wysuń urządzenie z kanału praca.

3a. Czyszczenie: Trzymaj urządzenie mocno i przetrzyj żarówkę(y) UV miękką szmatką zwilżoną płynem do czyszczenia szyb. Jeśli dotkniesz szkła ręką, pamiętaj o wytarciu wszelkich odcisków palców lub brudu szmatką. Upewnij się, że żarówka jest czysta sucha przed ponownym zamontowaniem urządzenia w kanale.

3b. Wymiana: Użycie żarówki niezatwierdzonej do urządzenia spowoduje unieważnienie gwarancji i może spowodować poważne obrażenia lub uszkodzenia. Trzymaj urządzenie mocno i naciśnij przycisk zwalniania żarówki, aby wyjąć żarówkę UV. Zainstaluj no żarówkę w urządzeniu, wsuwając żarówkę od na zewnątrz, aż żarówka zatrzaśnie się na swoim miejscu. Jeśli dotkniesz żarówki

ręką, pamiętaj o wytarciu wszelkich odcisków palców lub brudu miękką, wilgotną ściereczką. Upewnij się, że żarówka/żarówki są czyste i suche przed ponownym zamontowaniem urządzenia w kanale.

1. Ponownie zainstaluj jednostkę w kanale i ponownie zainstaluj śruby do blachy. Dokręcaj śruby równomiernie, aż jednostka będą pewnie zamocowana na miejscu. NIE ŚRUBY DOKREÇONE ZBY MOCNO.

2. Podłącz ponownie zasilanie do systemu HVAC i podłącz urządzenie do uziemionego gniazdka elektrycznego.

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Szanghaj 200000 CN.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA

STREETEASTWOOD

NSW 2122 Australia

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anar Miejsce, Rancho Cucamonga, CA 91730
