MANUALE UTENTE 2006-UV9X2 Vevor

Tecnico Supporto e certificato di garanzia elettronica www.vevor.com/support

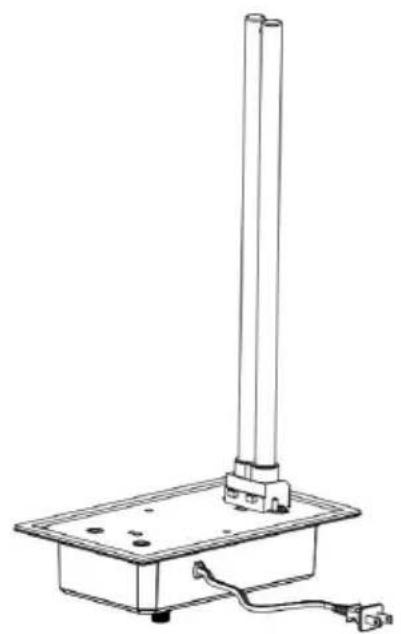

PURIFICATORE D'ARIA HVAC

MODELLO: 2112-UV36/ 2006-UV9X2/2112-UV36X2

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi. "Risparmia la metà", "Metà prezzo" o altre espressioni simili utilizzate solo da no rappresenta una stima dei risparmi che potresti ottenere acquistando determinati strume con noi rispetto ai principali marchi top e non significa necessariamente copertina tutte le categorie di strumenti da noi offerti. Ti ricordiamo cortesemente di verificar accuratamente

quando effettui un ordine con noi se sei effettivamente Risparmio Metà rispetto ai marchi più importanti.

VEVOR®

TOUGH TOOLS, HALF PRICE

HVAC AIR PURIFIER

Modello : 2112-UV36/2006-UV9X2/2112-UV36X2

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiar interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software

nostro prodotto.

ISTRUZIONI DI SICUREZZA

1. Si prega di leggere e comprendere attentamente il presente manua prima di utilizzare il Purificatore d'aria HVAC.
2. L'installazione deve essere eseguita da un adulto e i bambini non devono utilizzarla senza supervisione.
3. Le luci UV sono dannose per la pelle e gli occhi esposti, causan temporanea o permanente. Non guardare mai direttamente la luce UV
4. Scollegare l'alimentazione prima di installare o sostituire la lampadin UV, altrimenti si potrebbero verificare scosse elettriche e morte.
5. Indossare guanti e installare il Purificatore d'aria HVAC per evitare durante l'installazione.
6. Attenzione al trasporto: durante il trasporto, il pacco deve essere mantenuto in posizione verticale, maneggiato con cura, evitando forti u vibrazioni ed estrusioni.
7. Non modificare l'unità in alcun modo. Qualsiasi modifica potrebbe danneggiare il dispositivo o renderlo pericoloso per gli altri.
8. Riparazione o la manutenzione deve essere eseguita solo da una persona qualificata.
9. È possibile utilizzare solo la tensione nominale specificata nel presse manuale.
10. Non utilizzare questo prodotto in cucina, dove i fumi oleosi potreb ridurre la durata delle lampade.
11. Non utilizzare questo prodotto in aree acide, alcaline o con altri organici dove potrebbe verificarsi un incendio.
12. Non utilizzare questo prodotto in luoghi infiammabili o esplosivi, altrimenti potrebbe causare un incendio.
13. Il prodotto può essere smontato solo dopo essere stato chiuso per minuti.
14. Il tubo della lampada contiene mercurio e deve essere maneggiato correttamente.
15. Non pulire le lampade rotte con l'aspirapolvere.
16. Il prodotto non è impermeabile, non può essere installato in un

Elenco delle parti del kit

Modello		2112-UV36	2006-UV9X2	2112-UV36X2
Unità UV		1 pz.	1 pz.	1 pz.
Lampadina della lampada UV		2 pezzi	4 pezzi	4 pezzi
vite		4 pezzi	4 pezzi	4 pezzi
Risparmia il fusibile da		1 pz.	/	1 pz.
Modello di posizionamento		1 pz.	1 pz.	1 pz.

ELENCO DEI PARAMETRI

Modello	2112-UV36	2006-UV9X2	2112-UV36X2
Energia	36W	18W	72
Lunghezza del tubo luminoso	411mm	145mm	411mm
Lunghezza d'onda dellaluce	254 nm	254 nm	254 nm
Durata UV	13000 ore	13000 ore	13000 ore
Tubo lampada di montaggio	1 pz.	2 pezzi	2 pezzi
Tubo della lampada standby	1 pz.	2 pezzi	2 pezzi
Input standard americano	AC120V 60Hz	AC120V 60Hz	AC120V 60Hz
Versione europea Ingresso	AC230V 50Hz	AC230V 50Hz	AC230V 50Hz
Area effettiva	1500 piedi quadrati	600 piedi quadrati	2400 piedi quadrati

Nota: ogni modello di alimentatore nominale ha AC120V e AC230V. N le informazioni sulla tensione e sulla frequenza sulla targhetta del pro

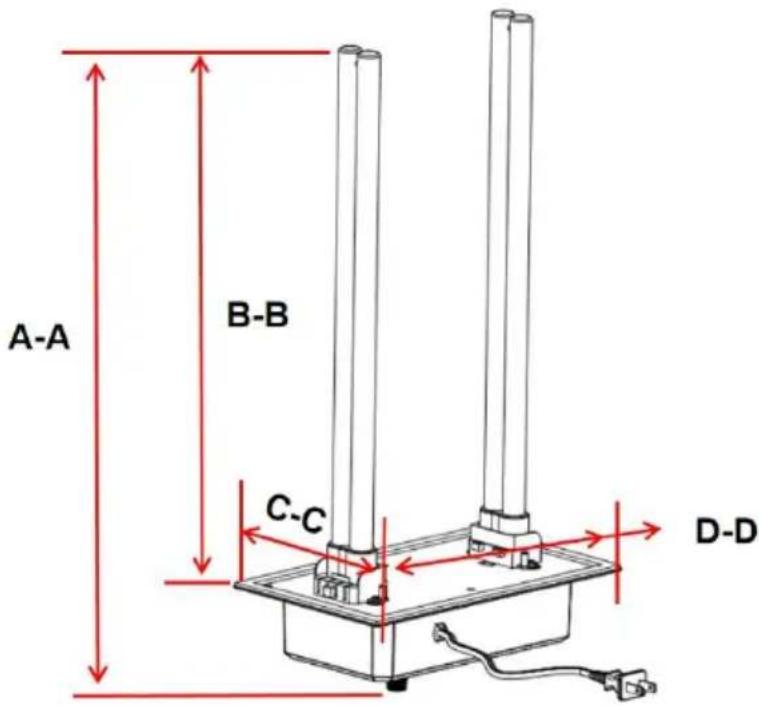

Dimensioni del prodotto

Modello	2112-UV36	2006-UV9X2	2112-UV36X2
AAA	492mm	217mm	498mm
BB	Circa 411mm	Circa 145mm	Circa 411mm
CC	156mm	126mm	156 nm
GG	258mm	175mm	258mm

Nota: Verificare se lo spazio interno del tubo HVAC può contenere il prodotto.

Istruzioni per l'installazione

Come installare il sistema di trattamento dell'aria UV

Se il tuo sistema di riscaldamento/raffreddamento (HVAC) è dotato di condizionamento, si raccomanda che i raggi UV II sistema di trattame dell'aria (unità) può essere montato direttamente sopra la serpentina di raffreddamento. L'unità può prevenire la crescita di un'elevata percentua di microrganismi quali muffe, batteri e virus su superfici quali serpentir raffreddamento, vaschette di raccolta e condotti.

Selezione della posizione di montaggio

1. L'unità può essere montata in qualsiasi orientamento, ma deve ess montata in modo che la spia luminosa sia visibile.

2. Scegliere una posizione che renda semplice la sostituzione/pulizia d

lampadine UV.

1. Installare l'unità su una superficie piana della condotta SOPRA l'aria condizionata serpentina di raffreddamento ("serpentina A") se il tuo HV il sistema è dotato di aria condizionata. Se il tuo sistema HVAC non dotato di aria condizionata, l'unità dovrebbe essere installata sul condo dell'aria di mandata, se possibile. L'unità può essere installata su un condotto dell'aria di ritorno, se necessario

ATTENZIONE: non installare l'unità nella "serpentina A" o sotto un umidificatore poiché potrebbe danneggiarsi.

Se non sei sicuro di aver scelto la posizione di montaggio corretta, consulta il manuale del proprietario del tuo sistema HVAC o chiama professionista qualificato per ricevere assistenza.

1. Assicurarsi di posizionare l'unità lontano da componenti in plastica gomma che potrebbero essere danneggiati dalla luce UV. Se le opzio montaggio sono limitate, la plastica e la gomma possono essere cope con nastro adesivo in alluminio per proteggerle dalla luce UV.

2. L'unità è dotata di un cavo di alimentazione da 1,5 metri che deve essere installato in una presa di corrente con messa a terra; se il c alimentazione non è dotato di una presa di corrente, chiedere a un professionista qualificato di installare una presa di corrente con messa terra adeguata.

Targhetta del prodotto con riferimento alla tensione del prodotto.

Fasi di installazione

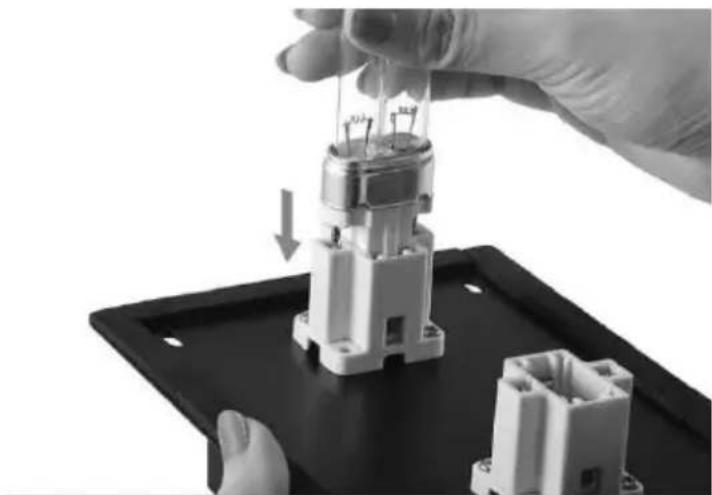

1. Installare le lampadine facendole scorrere lateralmente finché non scattano in posizione.

Nota: la 2112-UV36 è una lampadina, la 2006-UV9X2 e la 2112-UV36 sono due lampadine.

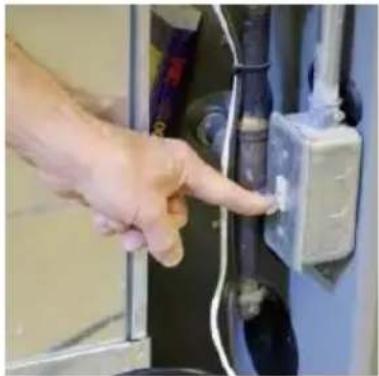

1. Scollegare l' alimentazione al sistema HVAC prima di installare l'unità .

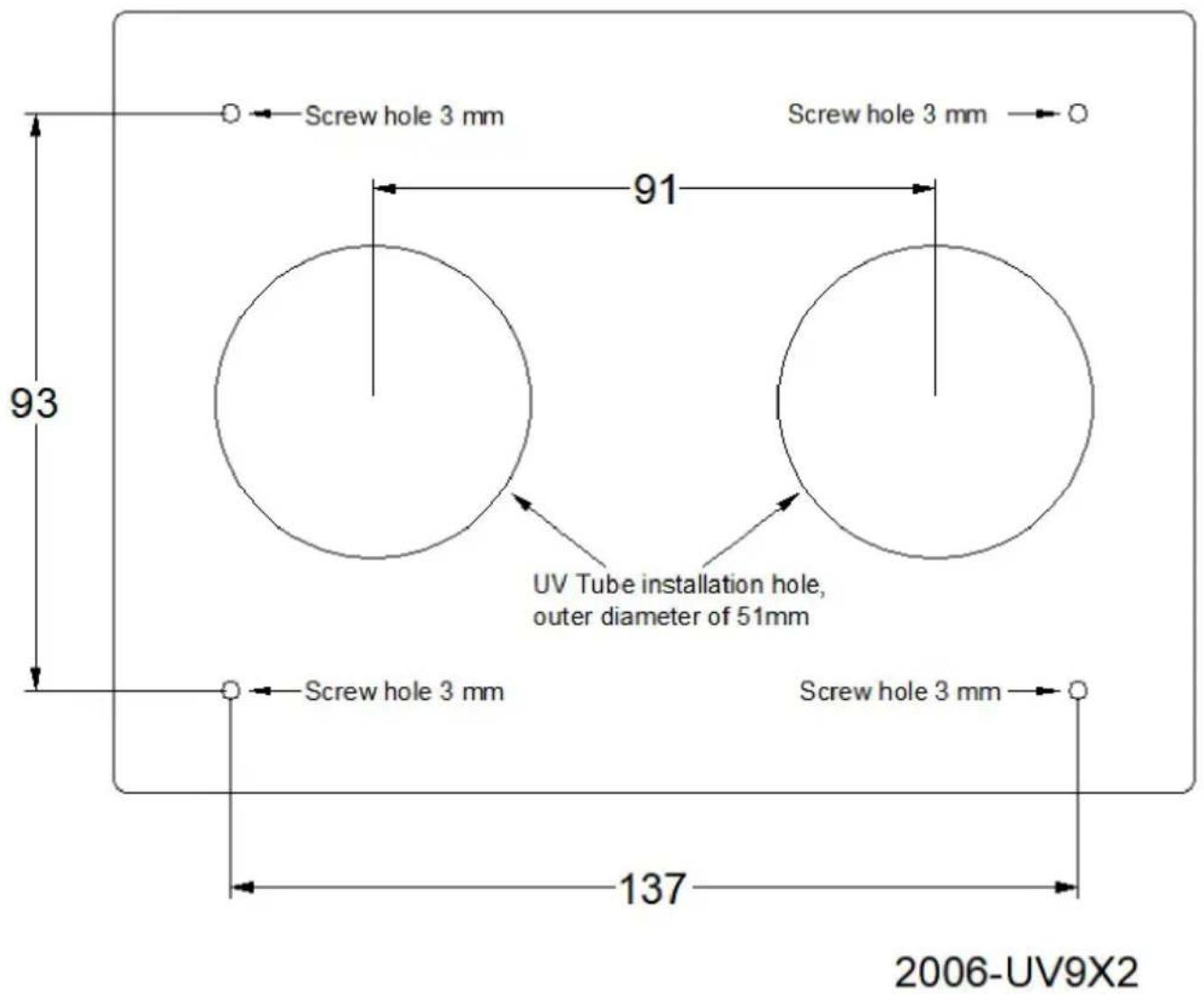

3A. Fare riferimento al modello di posizionamento 2006-UV9X2, disegna prima la posizione del foro di installazione con un tratto sulla parete esterna del tubo, inclusi 2 fori per il tubo della lampada con un diar esterno di 51 mm e 4 fori per viti da 3 mm; Lavorare i fori utilizza macchina da taglio e un trapano da 3 mm .

3B. Fare riferimento al modello di posizionamento 2112-UV36X2, disegnare prima la posizione del foro di installazione con un tratto su parete esterna del tubo, inclusi 2 fori per il tubo della lampada con diametro esterno di 76,2 mm e 4 fori per viti da 3 mm; Lavorare i utilizzando una macchina da taglio e un trapano da 3 mm.

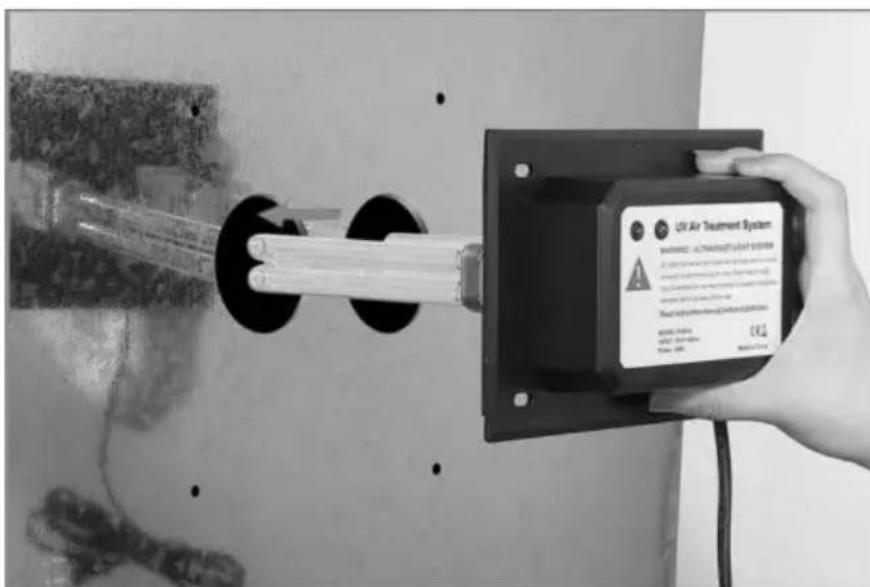

1. Inserire la lampada UV nel foro predisposto per installarla.

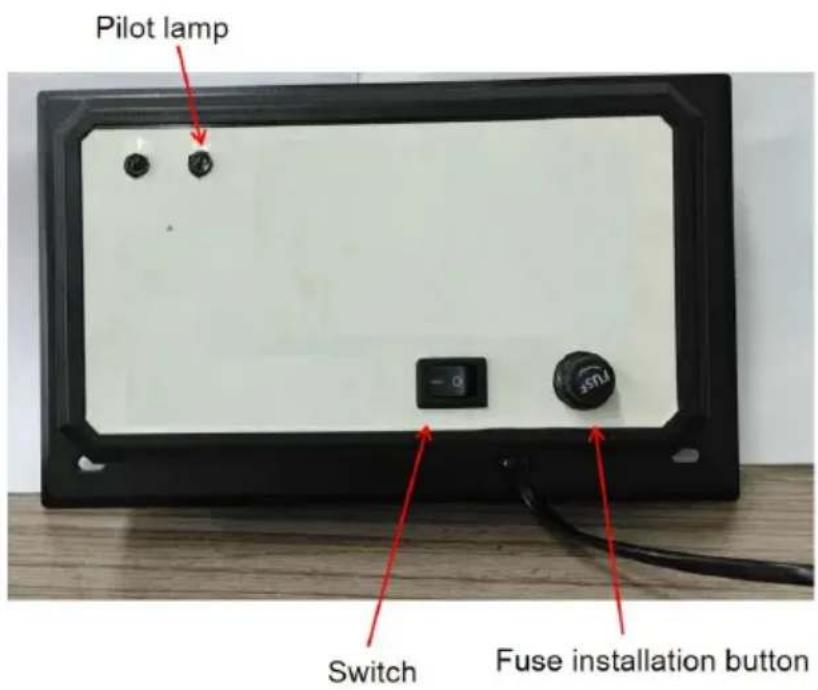

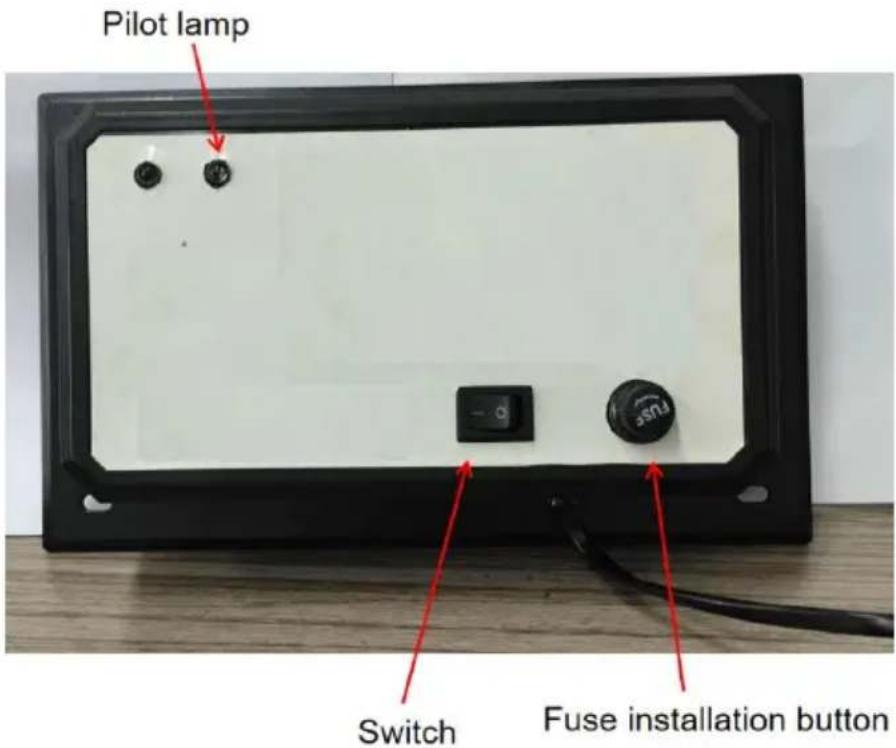

1. Collegare la spina di alimentazione all'alimentazione CA, accendere l'interruttore dell'unità UV e accendere la spia luminosa della macchina macchina ha iniziato a funzionare.
2. Estrarre la spina di alimentazione, svitare la manopola del fusibili sostituire il fusibile da 2A.

Ogni modello di alimentatore nominale ha AC120V e AC230V. Notare informazioni sulla tensione e sulla frequenza sulla targhetta del prodott Nota: il modello 2006-UV9X2 non ha interruttore, l'alimentatore di acce inizia a funzionare e il fusibile non può essere sostituito.

Pulizia e sostituzione della lampadina

1. Scollegare l'alimentazione al sistema HVAC, scollegare l'unità i lasciare raffreddare la/le lampadina/e UV per almeno 15 minuti prima di tentare di rimuovere l'unità.

2. Rimuovere le 4 viti per lamiera e far scorrere l'unità fuori da condotto lavoro.

3a. Per pulire: tenere saldamente l'unità e pulire la/le lampadina/UV con un panno morbido inumidito con detergente per vetri. S tocca il vetro con la mano, assicurarsi di pulire eventuali improne digitali o sporcizia con un panno. Assicurarsi che la lampadina s pulita e asciutta prima di reinstallare l'unità nel condotto.

3b. Per sostituire: l'uso di una lampadina non approvata per l'ur invaliderà la garanzia e potrebbe causare gravi lesioni o danni. Tenere saldamente l'unità e premere il pulsante di rilascio della lampadina per rimuovere la lampadina UV. Installare la nuova lampadina nell'unità facendola scorrere dall' all'esterno finché la lampadina non scatta in posizione. Se tocchi la lampadina con

mano, assicurati di pulire eventuali impronte digitali o sporcizia c un panno morbido umido. Assicurati che la/le lampadina/e sia / pulita/e e asciutta/e prima di reinstallare l'unità nel condotto.

1. Reinstallare l'unità nella condotta e reinstallare le 4 viti per la Serrare le viti in modo uniforme finché l'unità non è saldamente posizione. NON SERRARE ECCESSIVAMENTE LE VITI.

2. Ricollegare l'alimentazione al sistema HVAC e ricollegare l'unit una presa di corrente dotata di messa a terra.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importato in AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD Nuovo Galles del Sud 2122 Australia

Importato negli USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Luogo, Rancho Cucamonga, CA 91730
