2006-UV9X2 - Luchtzuiveraar Vevor - Gratis gebruiksaanwijzing en handleiding

Producttype	UV-luchtreiniger voor HVAC-systeem
Merk	Vevor
Model	2006-UV9X2
Vermogen	18 W
Voedingsspanning	120 V AC / 230 V AC (selecteerbaar)
Frequentie	60 Hz / 50 Hz
UV-golflengte	254 nm
Levensduur UV-lampen	13.000 uur
Effectief dekkingsgebied	600 ft² (ongeveer 55,7 m²)
Aantal meegeleverde UV-lampen	4 (2 geïnstalleerd + 2 reserve)
Lengte van de buis	145 mm
Installatietype	Montage in HVAC-kanaal
Netsnoer	1,5 m (4,92 ft)
Zekering	2 A (niet vervangbaar op dit model)
Beschermingsgraad	Niet waterdicht
Materiaal behuizing	Metaal
Inbegrepen accessoires	Positioneringsmal, montageschroeven, reserve UV-lampen
Onderhoud	Reinig de lampen met een zachte doek en glasreiniger
Vervanging van lampen	Elke 13.000 uur of indien nodig
Veiligheid	Schadelijke UV-straling - niet rechtstreeks in kijken; uitschakelen voor onderhoud; niet gebruiken in vochtige of brandbare omgevingen
Garantie	Elektronisch garantiecertificaat beschikbaar op vevor.com/support
Geschat gewicht	1,5 kg
Geschatte afmetingen	250 x 100 x 100 mm

Veelgestelde vragen - 2006-UV9X2 Vevor

Hoe installeer ik de Vevor 2006-UV9X2 luchtreiniger in mijn HVAC-systeem?

Koppel eerst de stroom van het HVAC-systeem los. Gebruik de meegeleverde positioneringsmal om de plaatsen van de gaten op het kanaal te markeren. Boor twee gaten van 51 mm diameter voor de lampen en vier gaten van 3 mm voor de schroeven. Plaats de UV-eenheid in de gaten en bevestig deze met de schroeven. Sluit het apparaat aan op een geaard stopcontact. Zorg ervoor dat het controlelampje zichtbaar is na installatie.

Hoe reinig ik de UV-lampen?

Koppel het apparaat los en laat de lampen minimaal 15 minuten afkoelen. Verwijder de eenheid uit het kanaal. Houd het apparaat stevig vast en veeg de UV-lampen af met een zachte doek gedrenkt in glasreiniger. Zorg ervoor dat de lampen schoon en droog zijn voordat u ze opnieuw installeert.

Wanneer moet ik de UV-lampen vervangen?

De UV-lampen hebben een levensduur van 13.000 uur. Vervang ze na deze periode of als u een afname van de efficiëntie opmerkt. Het model 2006-UV9X2 wordt geleverd met twee reserve lampen. Druk voor vervanging op de ontgrendelknop, verwijder de oude lamp en plaats de nieuwe lamp tot deze vastklikt.

Kan ik deze luchtreiniger in een keuken gebruiken?

Nee, gebruik dit product niet in de keuken omdat olieachtige dampen de levensduur van de lampen kunnen verkorten. Het is ontworpen om te worden geïnstalleerd in HVAC-kanalen, uit de buurt van vet- en overmatige vochtbronnen.

Wat te doen als het controlelampje niet brandt?

Controleer eerst of het apparaat correct is aangesloten op een werkend stopcontact. Als het lampje uit blijft, kan de UV-lamp defect zijn. Koppel de stroom los en vervang de lamp door een nieuwe. Als het probleem aanhoudt, neem dan contact op met de technische ondersteuning van Vevor.

Is het veilig om naar het UV-licht te kijken?

Nee, UV-straling is schadelijk voor huid en ogen. Directe blootstelling kan tijdelijke of permanente blindheid veroorzaken. Kijk nooit rechtstreeks in het UV-licht en zorg ervoor dat het apparaat zodanig is gemonteerd dat het licht niet zichtbaar is van buiten het kanaal.

Werkt de luchtreiniger op een spanning van 230 V?

Ja, het model 2006-UV9X2 ondersteunt AC-spanningen van 120 V en 230 V. Controleer het typeplaatje van het product om de juiste spanning en frequentie voor uw regio te bevestigen. Het apparaat past zich automatisch aan.

Hoe kan ik de zekering vervangen?

Voor het model 2006-UV9X2 is de zekering niet door de gebruiker te vervangen. Dit model heeft geen toegankelijke zekering. Als het apparaat niet meer werkt, neem dan contact op met de klantenservice. Voor modellen met zekering (2112-UV36 en 2112-UV36X2), koppel het apparaat los, draai de zekeringknop los en vervang deze door een 2A zekering.

Wat zijn de afmetingen van het apparaat?

De exacte afmetingen worden niet vermeld in de handleiding, maar de lengte van de buis is 145 mm. De UV-eenheid meet ongeveer 250 mm lang, 100 mm breed en 100 mm hoog. Het geschatte gewicht is 1,5 kg.

Waar kan ik reserveonderdelen vinden?

Reserveonderdelen, waaronder UV-lampen, zijn verkrijgbaar bij Vevor. Bezoek www.vevor.com/support voor een elektronisch garantiecertificaat en om onderdelen te bestellen. Gebruik alleen door Vevor goedgekeurde onderdelen om te voorkomen dat de garantie vervalt.

GEBRUIKSAANWIJZING 2006-UV9X2 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.

"Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die alleen worden gebruikt, geven een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen te kopen

bij ons vergeleken met de grote topmerken en betekent niet per se dat dit voor alle categorieën van tools geldt die wij aanbieden. U wordt vriendelijk verzocht om voorzichtig te verifiëren

wanneer u een bestelling bij ons plaatst, of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

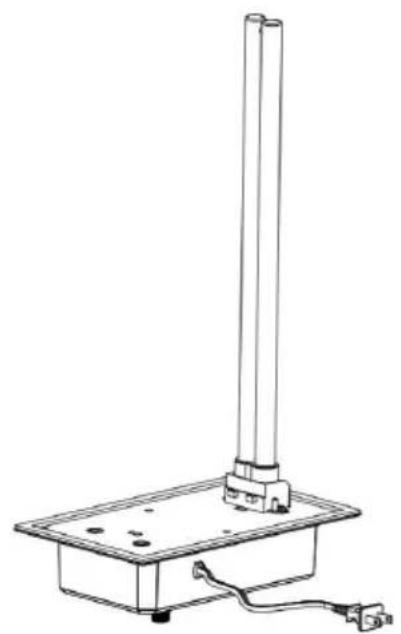

HVAC AIR PURIFIER

Model: 2112-UV36/2006-UV9X2/2112-UV36X2

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat: www.vevor.com/support

Dit is de originele instructie. Lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of

software-updates voor ons product zijn.

VEILIGHEIDSINSTRUCTIES

1. Lees en begrijp deze handleiding zorgvuldig voordat u het apparaat gebruikt. HVAC-luchtreiniger.
2. De installatie moet door een volwassene worden uitgevoerd en kinderen mogen het apparaat niet zonder toezicht gebruiken.
3. U V- lampen zijn schadelijk voor blootgestelde huid en ogen en veroorzaken tijdelijke of permanente blindheid. Kijk nooit rechtstreeks in het UV-licht.
4. Schakel de stroom uit voordat u de UV-lamp installeert of vervang. Anders kan dit een schok en de dood tot gevolg hebben.
5. Draag handschoenen en installeer de HVAC-luchtreiniger om snijwonden tijdens de installatie te voorkomen.
6. Transport Let op: Tijdens het transport moet het pakket rechtop worden gehouden en met zorg worden behandeld. Voorkom sterke schokken, trillingen en extrusie.
7. Wijzig het apparaat op geen enkele manier. Elke wijziging kan het apparaat beschadigen of gevaarlijk maken voor anderen.
8. Reparatie of onderhoud mag alleen door een gekwalificeerd persoon worden uitgevoerd.
9. Alleen de in deze handleiding vermelde nominale spanning mag worden gebruikt.
10. Gebruik dit product niet in de keuken, omdat de olieachtige damp de levensduur van de lampen kunnen verkorten.
11. Gebruik dit product niet in zure, alkalische of andere organische gasgebieden waar brand kan ontstaan.
12. Gebruik dit product niet op ontvlambare of explosieve plaatsen, anders kan er brand ontstaan.
13. Het product mag pas gedemonteerd worden nadat het product 15 minuten gesloten is geweest.
14. De lampbuis bevat kwik en moet op de juiste manier worden behandeld.
15. Maak kapotte lampen niet schoon met een stofzuiger.
16. Het product is niet waterdicht en mag daarom niet in een luchtbevochtiger of andere vochtige omgeving worden geïnstalleerd.

Lijst met kitonderdelen

Model	2112-UV36	2006-UV9X2	2112-UV36X2
UV-eenheid	1 stuk	1 stuk	1 stuk
UV-lamp	2 stuks	4 stuks	4 stuks
schroef	4 stuks	4 stuks	4 stuks
Spaar de 2A-zekering	1 stuk	/	1 stuk
Positioneringssjabloon	1 stuk	1 stuk	1 stuk

PARAMETERLIJST

Model	2112-UV36	2006-UV9X2	2112-UV36X2
Stroom	36W	18W	72
Lengte van de lampenbuis	411mm	145mm	411mm
Lichtgolflengte	254nm	254nm	254nm
UV-levensduur	13000 uur	13000 uur	13000 uur
Montage lampbuis	1 stuk	2 stuks	2 stuks
Standby lamp buis	1 stuk	2 stuks	2 stuks
Amerikaanse standaardinvoer	AC120V 60Hz	AC120V 60Hz	AC120V 60Hz
Europese versie Input	AC230V 50Hz	AC230V 50Hz	AC230V 50Hz
Effectief gebied	140 m2	600 m2	220 m2

Let op: Elk model nominale voeding heeft AC120V en AC230V. Let op de spannings- en frequentie-informatie op het typeplaatje van het product.

Opmerking: Controleer of de binnenruimte van de HVAC-buis groot genoeg is voor het product.

Installatie-instructies

Hoe u uw UV-luchtbehandelingssysteem installeert

Als uw verwarmings-/koelsysteem (HVAC) is uitgerust met airconditioning, wordt aanbevolen dat de UV-luchtbehandelingssysteem (unit) direct boven de koelspiraal worden gemonteerd. De unit kan de groei van een hoog percentage micro-organismen zoals schimmels, bacteriën en virussen op oppervlakken zoals koelspiralen, lekbakken en kanalen voorkomen.

1. Het apparaat kan in elke gewenste positie worden gemonteerd, maar moet zodanig worden gemonteerd dat het indicatielampje zichtbaar is.
2. Kies een locatie waar u de UV-lamp(en) eenvoudig kunt vervangen/schoonmaken.
3. Installeer de unit op een vlak oppervlak van het kanaalwerk BOVEN

airconditioning koelspiraal ("A-spiraal") als uw HVAC-systeem airconditioning heeft. Als uw HVAC-systeem geen airconditioning heeft, moet de unit worden geïnstalleerd op het toevoerluchtkanaal indien mogelijk. De unit kan indien nodig op een retourluchtkanaal worden geïnstalleerd.

LET OP: Installeer het apparaat niet in de "A-spoel" of onder een luchtbevochtiger, omdat er schade kan ontstaan.

Als u niet zeker weet of u de juiste montagelocatie hebt gekozen, raadpleeg dan de handleiding van uw HVAC-systeem of neem contact op met een gekwalificeerde professional voor hulp.

1. Zorg ervoor dat u de unit uit de buurt van plastic of rubberen onderdelen plaatst die beschadigd kunnen raken door UV-licht. Als de montagemogelijkheden beperkt zijn, kunnen plastic en rubber worden bedekt met aluminiumfolie-ducttape om ze te beschermen tegen UV-licht.
2. Het apparaat heeft een netsnoer van 1,5 meter dat in een geaard stopcontact moet worden geïnstalleerd. Als het netsnoer geen geaard stopcontact bevat, vraag dan een gekwalificeerde professional om een goed geaard stopcontact te installeren.

Productspanningsreferentie op het typeplaatje van het product.

Installatiestappen

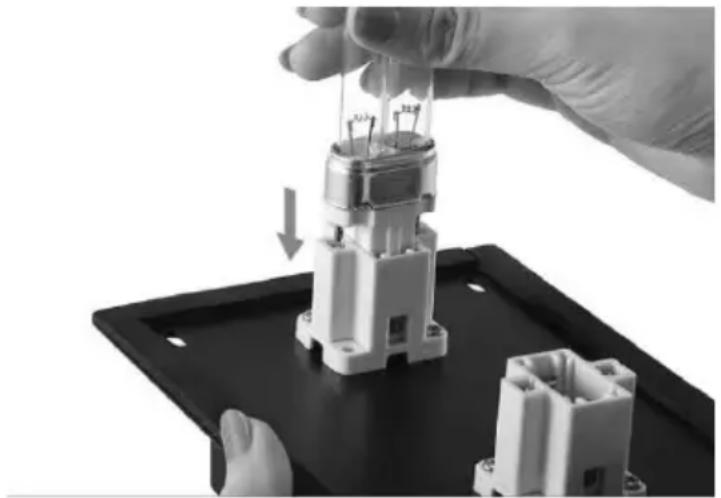

1. Plaats de lampen door ze vanaf de zijkant in te schuiven totdat ze vastklikken.

Let op: De 2112-UV36 is een lamp, de 2006-UV9X2 en de 2112-UV3 zijn twee lampen.

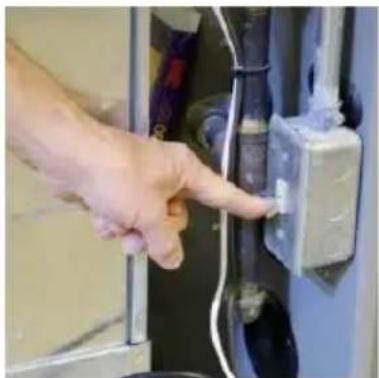

1. Koppel de stroomtoevoer naar het HVAC-systeem los voordat u installeert.

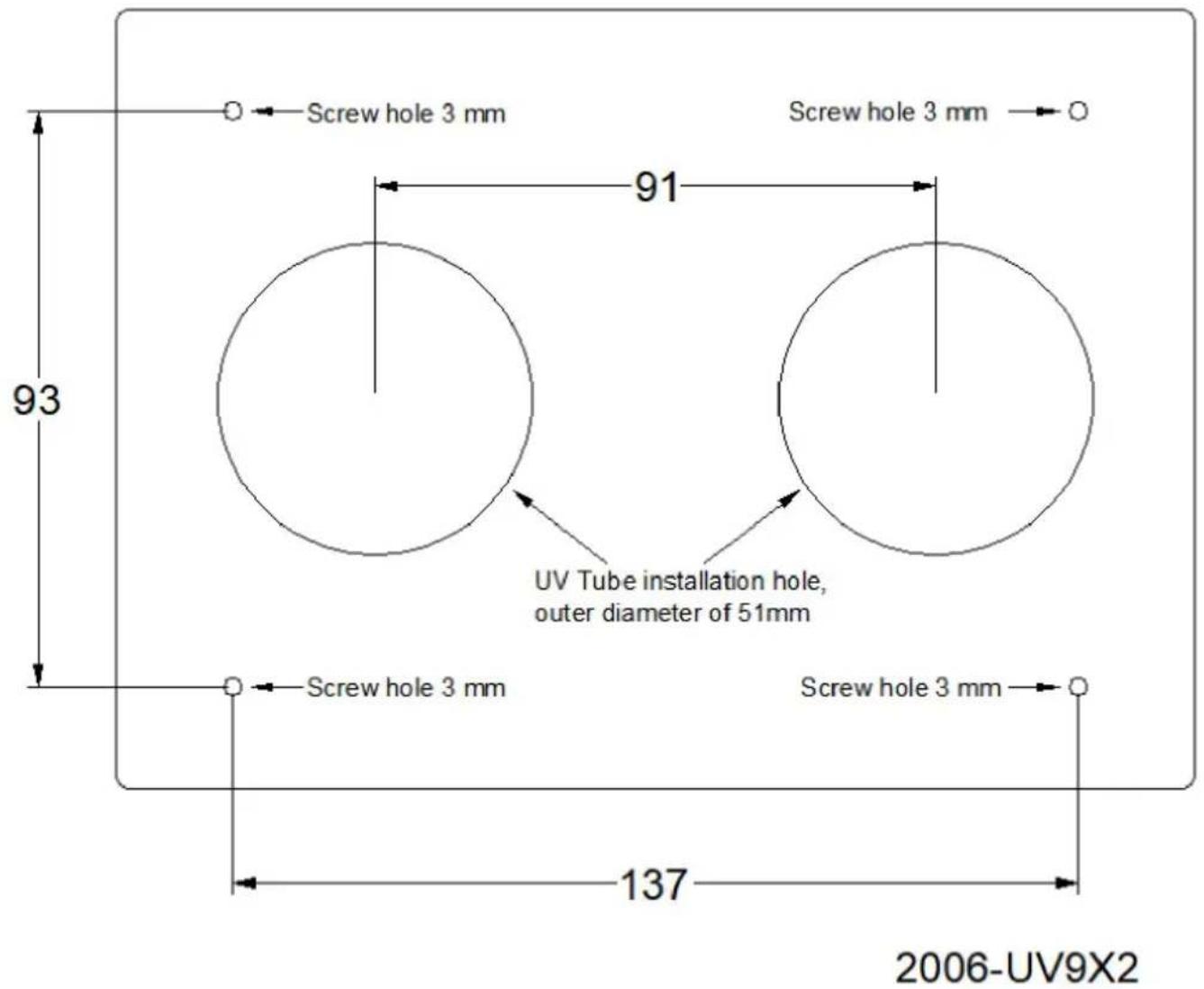

3A. Raadpleeg de positioneringssjabloon 2006-UV9X2, teken eerst de positie van het installatiegat met een streep op de buitenwand van de buis, inclusief 2 gaten voor de lampenbuis met een buitendiameter van 51 mm en 4 schroefgaten van 3 mm; Verwerk de gaten met een snijmachine en een boor van 3 mm.

3B. Raadpleeg de positioneringssjabloon 2112-UV36X2, teken eerst de positie van het installatiegat met een streep op de buitenwand van de buis, inclusief 2 gaten voor de lampenbuis met een buitendiameter van 76,4 mm en 4 schroefgaten van 3 mm; Verwerk de gaten met een snijmachine en een boor van 3 mm.

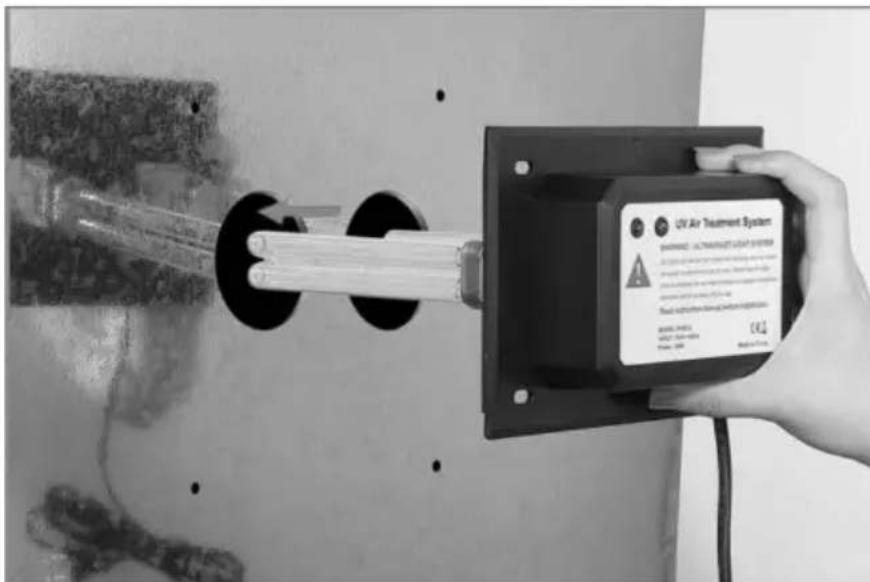

1. Plaats de UV-lamp in het voorgeboorde gat om de UV-lamp te installeren.

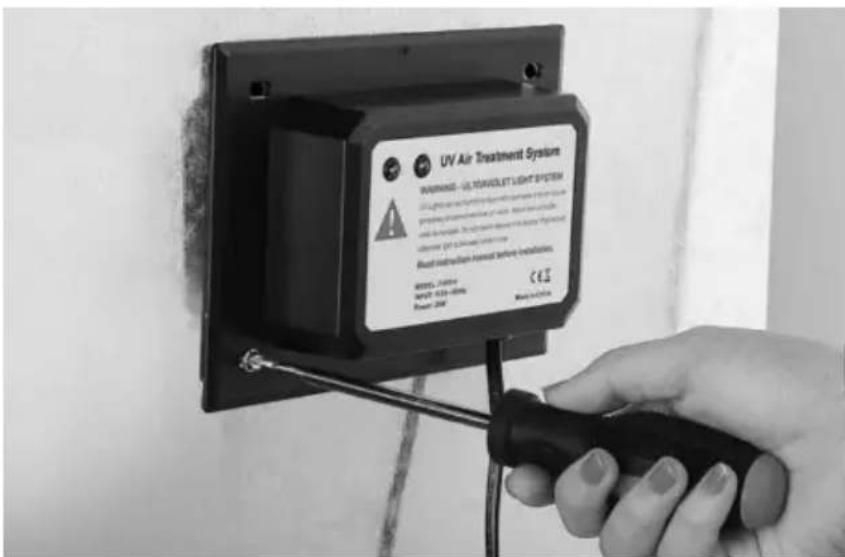

1. Bevestig de UV-lamp met 4 schroeven op het oppervlak van de HVAC-buis.

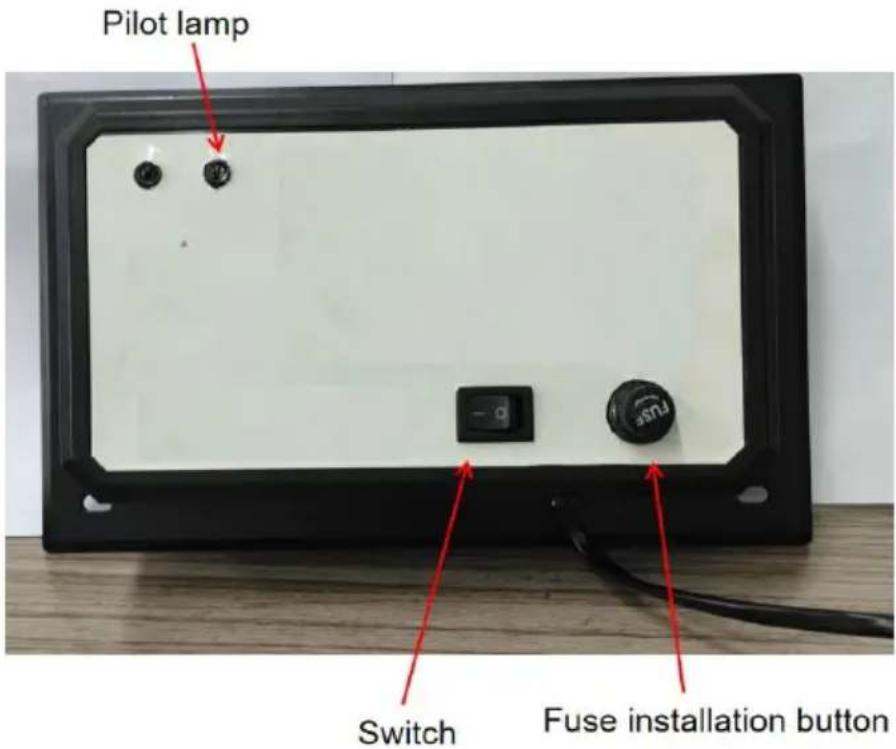

1. Sluit de stekker aan op de AC-voeding, zet de schakelaar van de UV-eenheid aan en laat het indicatielampje van de machine branden. De machine begon te werken.

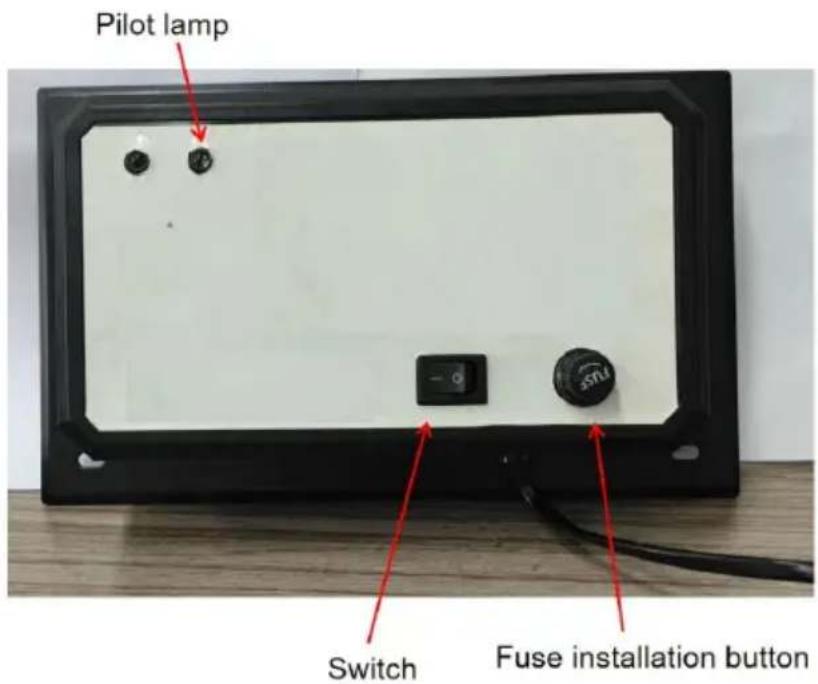

2. Trek de stekker uit het stopcontact en draai de zekeringknop los om de 2A-zekering te vervangen.

Elk model nominale voeding heeft AC120V en AC230V. Let op de spannings- en frequentie-informatie op het typeplaatje van het product. Let op: 2006-UV9X2 heeft geen schakelaar, de toegangsvoeding start werken en de zekering kan niet worden vervangen.

Laat het apparaat minstens 15 minuten afkoelen voordat u het weer aanzet. Verwijder de eenheid.

1. Verwijder de 4 plaatmetalen schroeven en schuif de unit uit de buis.

3a. Schoonmaken: Houd de unit stevig vast en veeg de UV-lamp af met een zachte doek die is bevochtigd met glasreiniger. Als u het glas met uw hand aanraakt, veeg dan alle vingerafdrukken of vuil weg met een doek. Zorg ervoor dat de lamp schoon en droog is voordat u de unit terug in de buis plaatst.

3b. Vervangen: Gebruik van een lamp die niet is goedgekeurd voor het apparaat, maakt de garantie ongeldig en kan ernstig letsel of schade veroorzaken. Houd het apparaat stevig vast en druk op de ontgrendelingsknop van de lamp om de UV-lamp te verwijderen. Plaats de nieuwe lamp in het apparaat door de lamp van de buis te verwijderen totdat de lamp op zijn plaats klikt. Als u de lamp met uw hand aanraakt, veeg dan alle vingerafdrukken of vuil weg met een zachte, vochtige doek. Zorg ervoor dat de lamp(en) schoon en droog is voordat u de unit terug in de buis plaatst.

aanraakt, veeg dan alle vingerafdrukken of vuil weg met een zachte, vochtige doek. Zorg ervoor dat de lamp(en) schoon en droog is voordat u de unit terug in de buis plaatst.

1. Plaats de unit terug in het leidingwerk en plaats de 4 plaat schroeven terug. Draai de schroeven gelijkmatig aan totdat de unit stevig op zijn plaats zit. NIET TE VEEL AANDRAAIEN.
2. Sluit de stroom naar het HVAC-systeem weer aan en steek de stekker van het apparaat weer in een geaard stopcontact.
