MANUAL DE USUARIO 2402-UV18 Vevor

Técnico Soporte y certificado de garantía electrónica www.vevor.com/support

PURIFICADOR DE AIRE HVAC

MODELO: 2402-UV18/2402-UV25

Seguimos comprometidos a brindarle herramientas a precios competitivos. "Ahorra la mitad", "mitad de precio" o cualquier otra expresión similar utilizada únican por nosotros Representa una estimación de los ahorros que podría obtener al comprar ciertas herramientas. con nosotros en comparación con las principales marcas líderes y no significa necesariamente cubrir Todas las categorías de herramientas que ofrecemos. Le recordamos que debe verifi con cuidado Cuando realiza un pedido con nosotros, si realmente está Ahorro Medio en comparación con las principales marcas líderes.

VEVOR®

TOUGH TOOLS, HALF PRICE

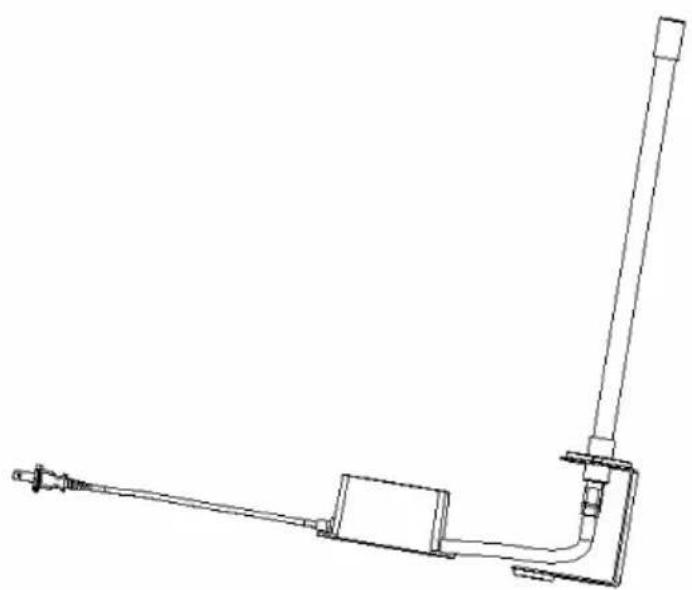

HVAC AIR PURIFIER

Modelo : 2402-UV18/2402-UV25

¿NECESITA AYUDA? ¡CONTÁCTENOS!

¿Tiene preguntas sobre el producto? ¿Necesita asistencia técnica? Nc dude en ponerse en contacto con nosotros:

Soporte técnico y certificado de garantía electrónica www.vevor.com/support

Estas son las instrucciones originales, lea atentamente todas las instrucciones del manual antes de utilizar el producto. VEVOR se res una interpretación clara de nuestro manual de usuario. La apariencia producto estará sujeta al producto que recibió. Perdónenos por no informarle nuevamente si hay actualizaciones de tecnología o software en nuestro producto.

INSTRUCCIONES DE SEGURIDAD

1. Lea y comprenda este manual detenidamente antes de utilizar el Purificador de aire HVAC.
2. La instalación debe ser realizada por un adulto y los niños no de utilizarlo sin supervisión.
3. Las luces ultravioleta son dañinas para la piel y los ojos expuesto pueden causar ceguera temporal o permanente. Nunca mire directamer a la luz ultravioleta.
4. Desconecte la alimentación antes de instalar o reemplazar la bomb UV, de lo contrario podría provocar una descarga eléctrica y la muer
5. Utilice guantes e instale el Purificador de Aire HVAC para evitar c durante la instalación.
6. Atención durante el transporte: durante el transporte, el paquete de estar en posición vertical, manipularse con cuidado, evitar impactos fuertes, vibraciones y extrusiones.
7. No modifique la unidad de ninguna manera. Cualquier modificación podría dañar el dispositivo o hacerlo peligroso para otras personas.
8. Reparación o el mantenimiento sólo debe ser realizado por una per calificada.
9. Solo se puede utilizar el voltaje nominal especificado en este manua
10. No utilice este producto en la cocina, donde el humo aceitoso p acortar la vida útil de las lámparas.
11. No utilice este producto en áreas con gases ácidos, alcalinos u gases orgánicos donde pueda provocar incendios.
12. No utilice este producto en lugares inflamables o explosivos, de lo contrario podría provocar un incendio.
13. El producto solo se puede desmontar después de permanecer cer durante 15 minutos.

14. El tubo de la lámpara contiene mercurio y debe manipularse adecuadamente.

15. No limpie las lámparas rotas con una aspiradora.

16. El producto no es resistente al agua, por lo que no se puede i un humidificador ni en ningún otro entorno húmedo .

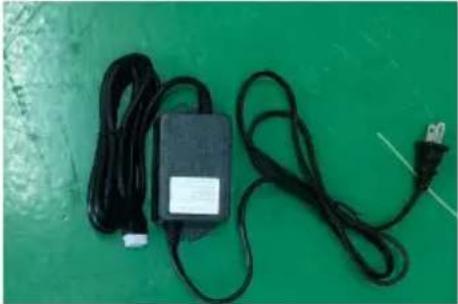

Lista de piezas del kit

Unidad UV *1 pieza	Soportemagnético*1pieza	[ZG2GTubo ultravioleta*1pieza
Tornillo ST4*25 *4 piez	PernoM5*12 *2piezas	[HC3GM5 Tuerca *2 piez

LISTA DE PARÁMETROS

Modelo	2402-UV18	2402-UV25
Fuerza	18W	25 W
Longitud del tubo d luz	356 mm	436 mm
Longitud de onda o la luz	254 nm	254 nm
Vida útil de los rayos UV	8000 horas	8000 horas
Tubo de lámpara d montaje	1 pieza	1 pieza
Entrada estándar americana	CA 120 V 60	CA 120 V 60 Hz
Versión europea Entrada	CA 230 V 50	CA 23 V 0,5 Hz
Longitud de la línea eléctrica de EE. UU	3 m	3 m
Longitud de la línea eléctrica europea	2 m	2 m
Área efectiva	700 pies cuadrados	1100 pies cuadrados

Nota: Cada modelo de fuente de alimentación tiene una tensión nomi de 120 V CA y 230 V CA. Tenga en cuenta la información de volt frecuencia en la placa de identificación del producto.

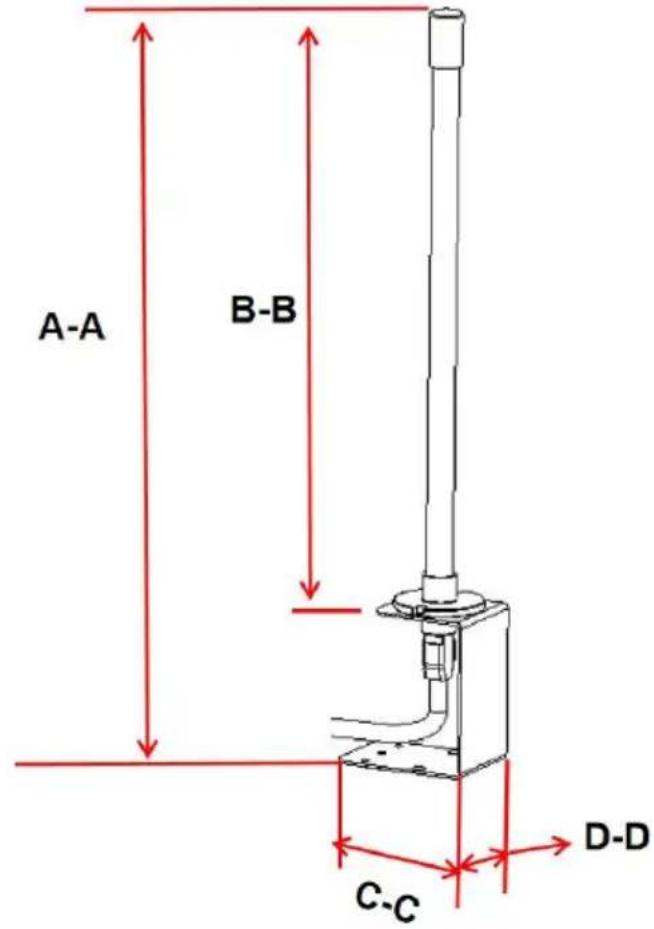

Tamaño del producto

Nota: Tenga en cuenta si el espacio interior de la tubería HVAC peut acomodar el producto.

Instrucciones de instalación

Selección de la ubicación de montaje

1. La unidad se puede montar en cualquier orientación, pero no se instalar en un lugar donde las personas puedan ver las luces ultravic
2. Elija una ubicación que facilite el cambio y la limpieza de las bori UV.
3. Instale la unidad en una superficie plana del conducto ENCIMA de acondicionado. Serpentín de enfriamiento ("Serpentín A") si su sistema HVAC El sistema tiene aire acondicionado. Si su sistema HVAC no t aire acondicionado, la unidad debe instalarse Si es posible, en el cor de aire de suministro. La unidad se puede instalar en un conducto de retorno si es necesario.

PRECAUCIÓN: No instale la unidad en la “bobina A” o debajo de humidificador ya que podría dañarse.

Si no está seguro de haber elegido una ubicación de montaje correcte consulte el manual del propietario de su sistema HVAC o llame a un profesional calificado para obtener ayuda.

1. Asegúrese de colocar la unidad lejos de cualquier componente de plástico o goma que pueda dañarse con la luz ultravioleta. Si las op de montaje son limitadas, se pueden cubrir el plástico y la goma co adhesiva de papel de aluminio para protegerlos de la luz ultravioleta.

Pasos de instalación

1. Pase el cable de alimentación a través del orificio circular del sop magnético y conecte el acoplador del cable de alimentación a la bas lámpara.

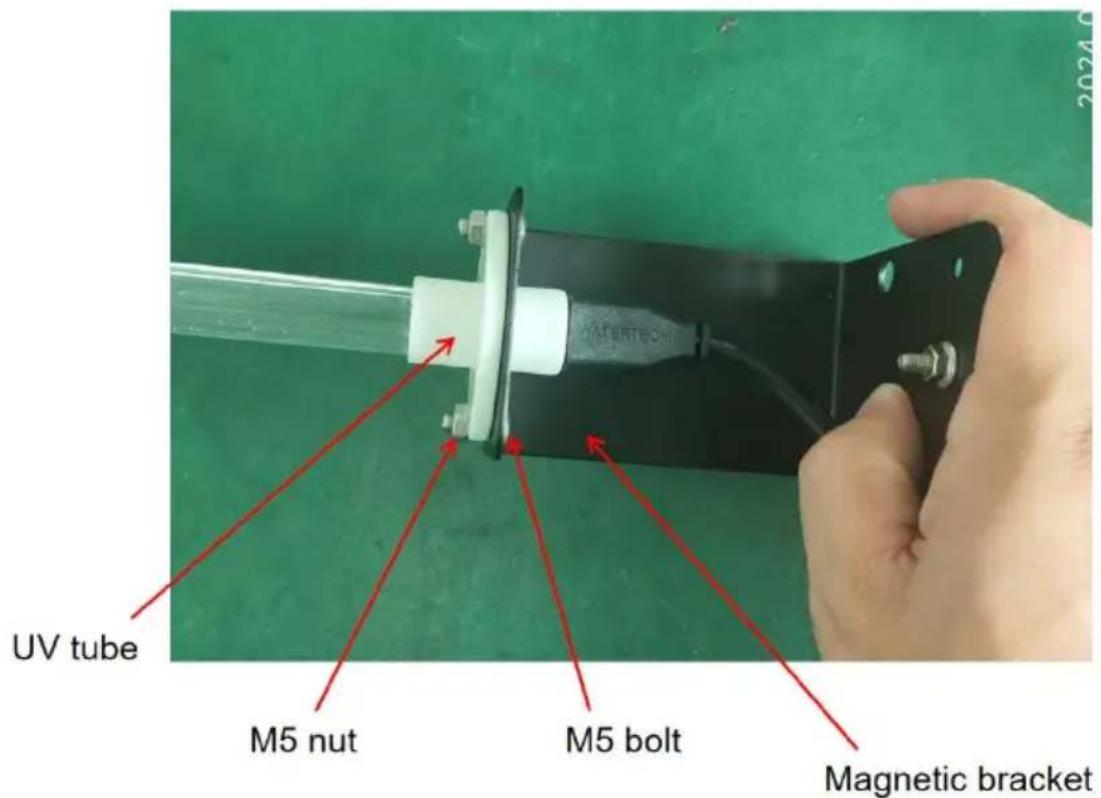

1. Fije el tubo de la lámpara al soporte magnético con dos pernos M5.

UV tube M5 nut M5 bolt Magnetic bracket

1. Producto corregido:

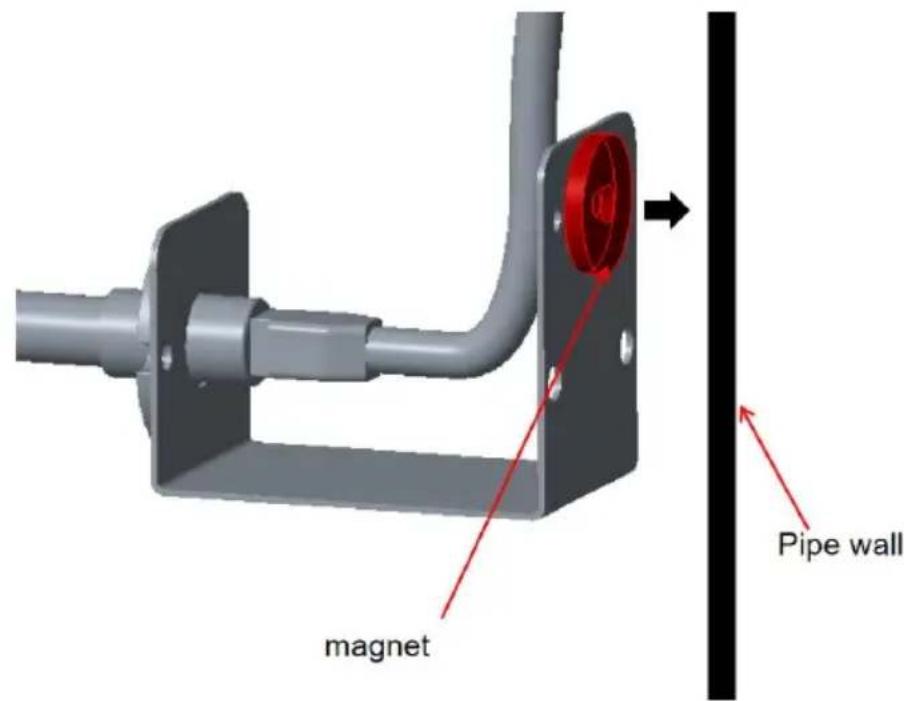

M. La máquina sujeta la pared interior de la tubería a instalar media imán.

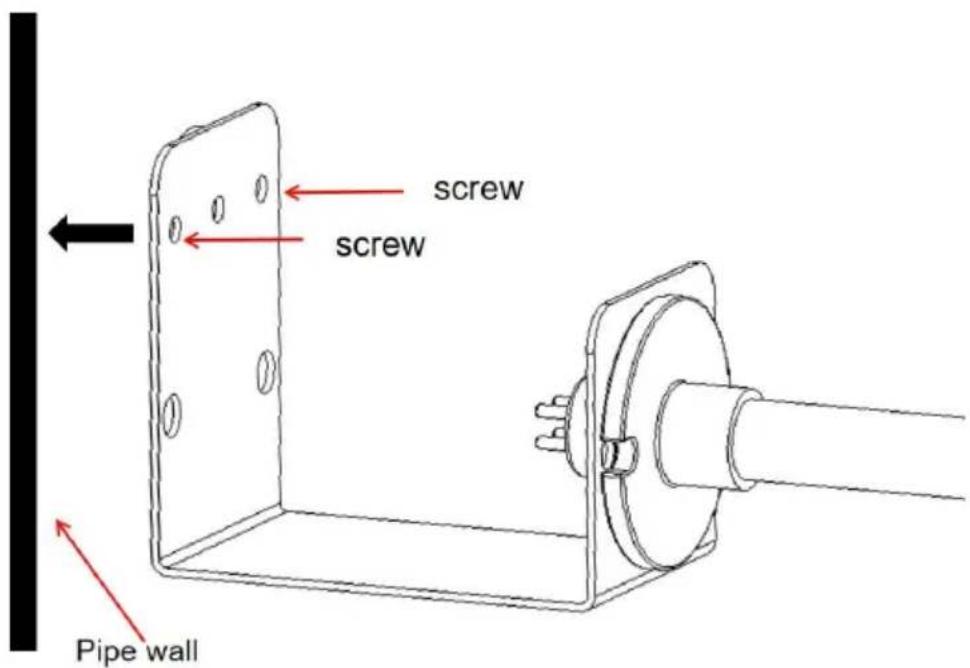

N. El producto puede instalar el soporte en la tubería a través de d tornillos.

O. Los productos también pueden instalarse desde el exterior a la tu Primero corte un orificio de instalación de acuerdo con la imagen, co el producto en la tubería. Los dos orificios para tornillos del soporte magnético deben estar alineados con los dos orificios para tornillos perforados de 3 mm, debe reservar una posición para un cable de alimentación y luego fije el producto en la tubería con tornillos.

Después de la instalación, es necesario cerrar el exceso de incisión cinta de papel de aluminio u otro material aislante para evitar la exp a la luz ultravioleta y causar daños a las personas.

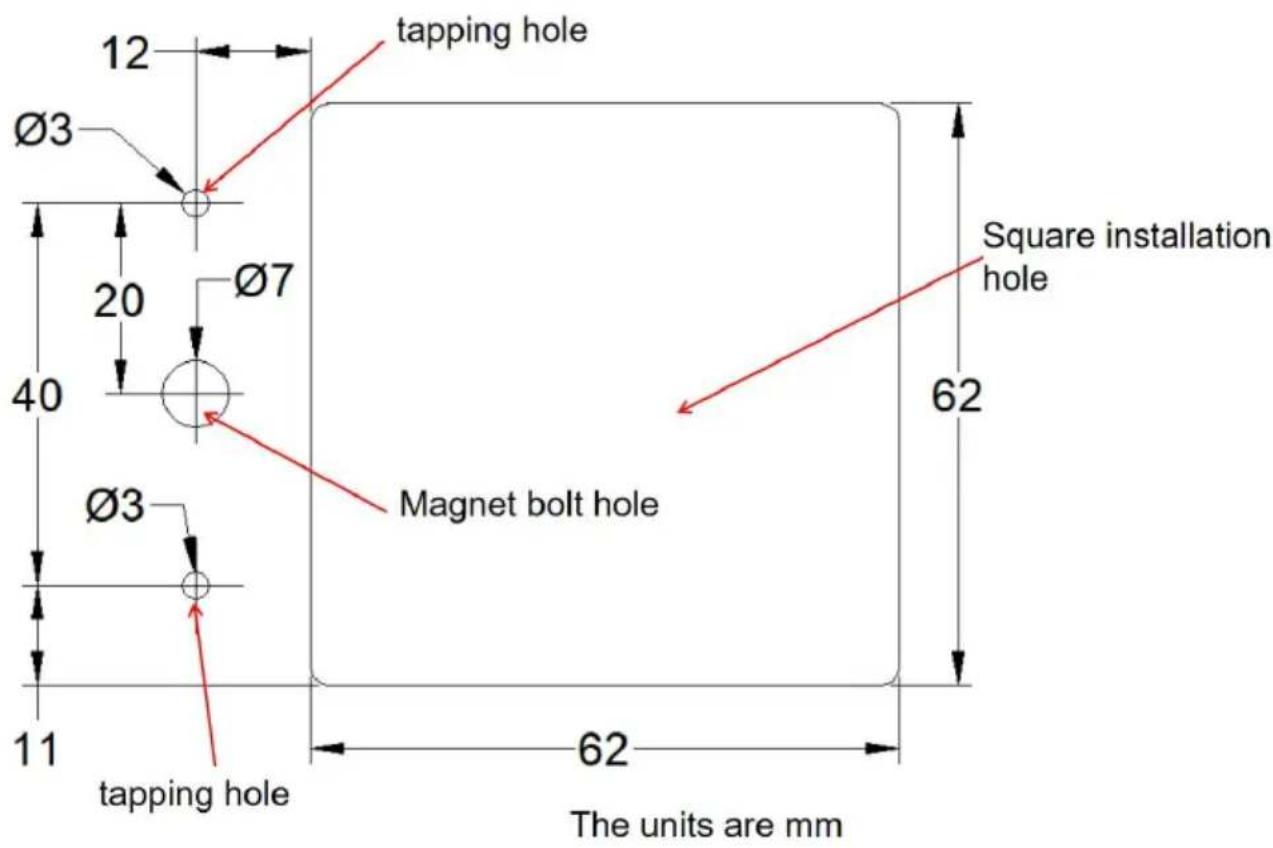

Diagrama de tamaño de agujero abierto

tapping hole 12 Ø3 20 Ø7 40 Ø3 Magnet bolt hole 62 62 11 tapping hole The units are mm

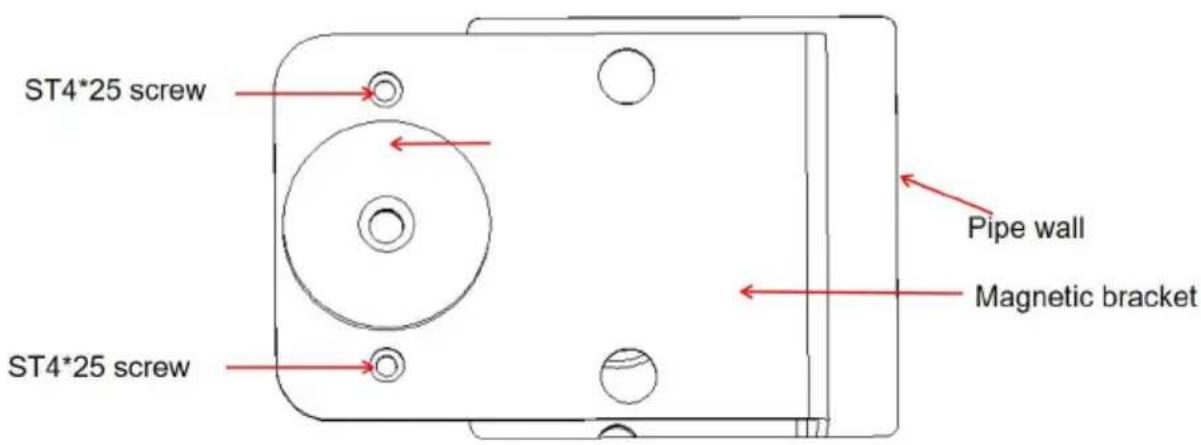

Diagrama esquemático de instalación

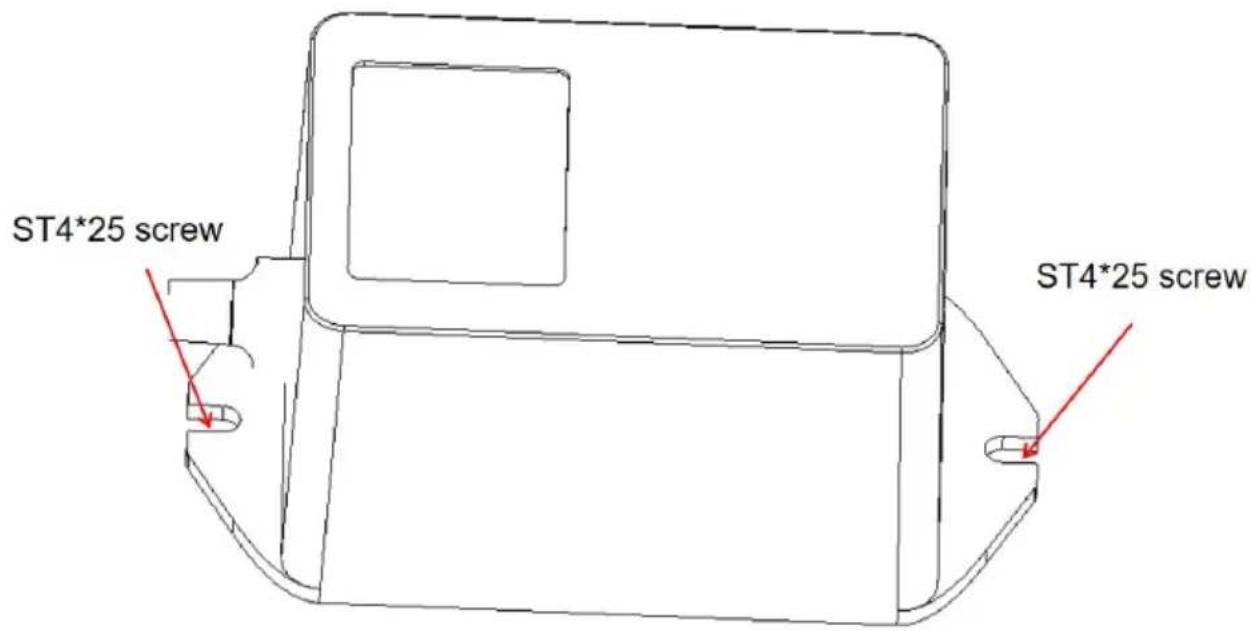

4.El lastre se puede fijar a la pared de la tubería con dos tornillos.

Limpieza y sustitución de bombillas

1. Desconecte la energía del sistema HVAC, desenchufe la unidad y que las bombillas UV se enfríen durante al menos 15 minutos antes intentar encenderlas. Retire la unidad.

2. Retire los 2 tornillos de soporte y deslice la unidad fuera del sist tuberías.

3a. Para limpiar: Sujete la unidad con firmeza y limpie la(s) bombilla(ultravioleta con un paño suave humedecido con un limpiador de vidrio toca el vidrio con la mano, asegúrese de limpiar las huellas dactilare suciedad con un paño. Asegúrese de que la bombilla esté limpia y s antes de volver a instalar la unidad en el conducto.

3b. Para reemplazar: El uso de cualquier bombilla no aprobada para unidad anulará la garantía y podría causar lesiones o daños graves. la unidad de forma segura y presione el botón de liberación de la b para quitar la bombilla UV. Instale la nueva bombilla en la unidad deslizándola desde la parte posterior. afuera hasta que la bombilla en en su lugar. Si toca la bombilla con la mano, asegúrese de limpiar huellas dactilares o la suciedad con un paño suave húmedo. Asegúre

que la(s) bombilla(s) esté (n) limpia(s) y seca(s) antes de volver a ir la unidad en el conducto.
4. Vuelva a instalar la unidad en el conducto y vuelva a colocar los tornillos. Apriete los tornillos de manera uniforme hasta que la unidad bien colocada en su lugar. NO APRIETE EXCESIVAMENTE LOS TORNILLOS.
5. Vuelva a conectar la energía al sistema HVAC y enchufe la unidad nuevamente a una toma de corriente con conexión a tierra.

Fabricante: Shanghaimuxinmuyeyouxiangongsi

Dirección: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shangai 200000 CN.

Importado a Australia: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD

Nueva Gales del Sur 2122 Australia

Importado a EE. UU.: Sanven Technology Ltd. Suite 250, 9166 Anah Lugar, Rancho Cucamonga, CA 91730
