Producttype	Luchtreiniger voor HVAC-systeem
Merk	Vevor
Model	2402-UV18
Vermogen	18 W
Lengte UV-buis	356 mm
UV-golflengte	254 nm
Levensduur UV-buis	8 000 uur
Aantal meegeleverde buizen	1
Ingangsspanning VS	AC 120 V, 60 Hz
Ingangsspanning EU	AC 230 V, 50 Hz
Effectief oppervlak	700 ft² (≈ 65 m²)
Montagetype	In het HVAC-kanaal (magnetische of schroefbevestiging)
Hoofdfuncties	Luchtreiniging door UV-C-straling, eliminatie van micro-organismen
Onderhoud	Reinig de lamp met een zachte doek gedrenkt in glasreiniger; vervang de lamp na 8.000 uur
Veiligheid	UV-stralen schadelijk voor ogen en huid; uitschakelen voor onderhoud; niet in het licht kijken; handschoenen aanbevolen
Beschikbare reserveonderdelen	UV-buis (ref. niet gespecificeerd), magnetische beugel, schroeven ST4×25, bouten M5×12, moeren M5
Repareerbaarheid	Lampvervanging mogelijk door gebruiker; ballast vastgeschroefd
Garantie	Elektronisch garantiecertificaat op www.vevor.com/support
Installatieomgeving	Niet installeren in een keuken, vochtige ruimte, of met brandbare/zure gassen
Transportvoorzorgsmaatregelen	Houd de verpakking rechtop, vermijd stoten en trillingen

Veelgestelde vragen - 2402-UV18 Vevor

Hoe installeer ik de luchtreiniger 2402-UV18 in mijn HVAC-systeem?

Kies een locatie in het kanaal boven de koelspiraal (als uw systeem airconditioning heeft). Gebruik de magnetische beugel of boor twee 3 mm gaten om de unit met de meegeleverde schroeven te bevestigen. Zorg ervoor dat de UV-lamp niet van buitenaf zichtbaar is. Bedek de uitsnijdingen met aluminiumtape.

Wat is de voedingsspanning van dit model?

Het model 2402-UV18 werkt op AC 120 V / 60 Hz (Amerikaanse versie) of AC 230 V / 50 Hz (Europese versie). Controleer het typeplaatje om de spanning van uw apparaat te bevestigen.

Welk oppervlak kan deze luchtreiniger dekken?

Het effectieve oppervlak is 700 vierkante voet (ongeveer 65 m²). Dit komt overeen met een gemiddeld huis. Voor grotere ruimtes dekt het model 2402-UV25 (25 W) 1100 ft².

Hoe vervang ik de UV-lamp?

Schakel de voeding uit en laat de lamp 15 minuten afkoelen. Verwijder de 2 schroeven van de beugel, schuif de unit uit het kanaal. Druk op de ontgrendelknop om de oude lamp te verwijderen. Plaats de nieuwe lamp tot deze vastklikt. Veeg eventuele vingerafdrukken weg met een zachte, vochtige doek en installeer opnieuw.

Kan ik het apparaat in een retourkanaal installeren?

Ja, het apparaat kan indien nodig op een retourkanaal worden geïnstalleerd. De beste praktijk is echter om het op het toevoerkanaal te installeren, boven de koelspiraal als uw systeem daarmee is uitgerust.

Welke veiligheidsmaatregelen moet ik nemen?

Kijk nooit direct in het UV-licht, dit kan permanente oogschade veroorzaken. Schakel het apparaat altijd uit voor onderhoud. Draag handschoenen om snijwonden te voorkomen tijdens installatie. Niet gebruiken in een vochtige of brandbare omgeving.

Wat is de levensduur van de UV-lamp?

De UV-lamp heeft een levensduur van 8.000 bedrijfsuren. Het wordt aanbevolen om deze na deze periode te vervangen om de reinigingsefficiëntie te behouden.

Kan ik dit apparaat in een keuken gebruiken?

Nee, het wordt afgeraden om de luchtreiniger in een keuken te gebruiken omdat olieachtige dampen de levensduur van de lampen kunnen verkorten. Vermijd ook gebieden met zure of alkalische gassen.

Hoe reinig ik de UV-lamp?

Schakel het apparaat uit en laat het afkoelen. Veeg de lamp af met een zachte doek gedrenkt in glasreiniger. Raak de lamp niet met uw vingers aan; als dat gebeurt, reinig hem dan onmiddellijk om vlekken te voorkomen die de efficiëntie verminderen.

Wat moet ik doen als het apparaat niet werkt?

Controleer eerst de stroomvoorziening en aansluitingen. Zorg ervoor dat de lamp goed is vastgeklikt. Als het probleem aanhoudt, neem dan contact op met de technische ondersteuning via www.vevor.com/support voor hulp onder garantie.

GEBRUIKSAANWIJZING 2402-UV18 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen leveren.

"Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die alleen door worden gebruikt geeft een schatting van de besparingen die u kunt behalen door bepaalde gereedscha te kopen

bij ons vergeleken met de grote topmerken en betekent niet per se dat omslag alle categorieën van tools die wij aanbieden. U wordt vriendelijk verzocht om te veri voorzichtig

wanneer u een bestelling bij ons plaatst, als u daadwerkelijk Besparing Half in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

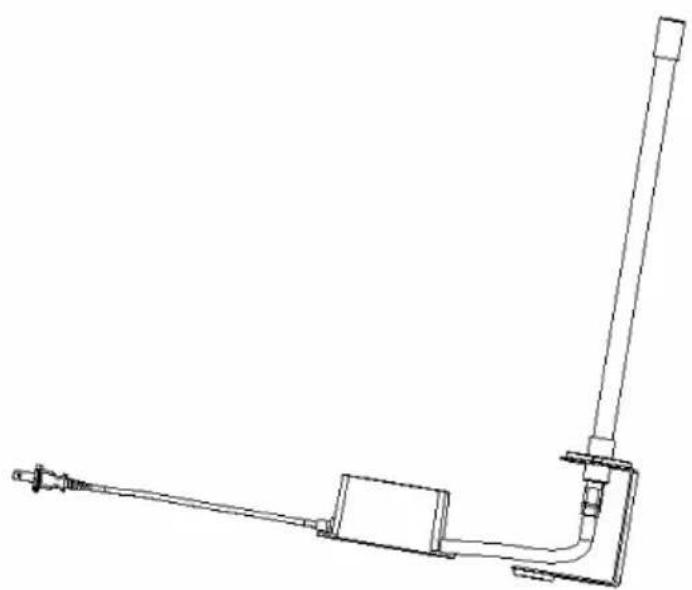

HVAC AIR PURIFIER

Model : 2402-UV18/2402-UV25

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn .

VEILIGHEIDSINSTRUCTIES

1. Lees en begrijp deze handleiding zorgvuldig voordat u het apparaa gebruikt. HVAC-luchtreiniger.
2. De installatie moet door een volwassene worden uitgevoerd en kindmogen het apparaat niet zonder toezicht gebruiken.
3. U V- lampen zijn schadelijk voor blootgestelde huid en ogen en veroorzaken tijdelijke of permanente blindheid. Kijk nooit rechtstreeks in het UV-licht.
4. Schakel de stroom uit voordat u de UV-lamp installeert of vervang Anders kan dit een schok en de dood tot gevolg hebben.
5. Draag handschoenen en installeer de HVAC-luchtreiniger om snijwonden tijdens de installatie te voorkomen.
6. Transport Let op: Tijdens het transport moet het pakket rechtop we gehouden en met zorg worden behandeld. Voorkom sterke schokken, trillingen en extrusie.
7. Wijzig het apparaat op geen enkele manier. Elke wijziging kan het apparaat beschadigen of gevaarlijk maken voor anderen.
8. Reparatie of onderhoud mag alleen door een gekwalificeerd persoon worden uitgevoerd.
9. Alleen de in deze handleiding vermelde nominale spanning mag wo gebruikt.
10. Gebruik dit product niet in de keuken, omdat de olieachtige damp levensduur van de lampen kunnen verkorten.
11. Gebruik dit product niet in zure, alkalische of andere organische gasgebieden waar brand kan ontstaan.
12. Gebruik dit product niet op ontvlambare of explosieve plaatsen, ar kan er brand ontstaan.
13. Het product mag pas gedemonteerd worden nadat het product 15 minuten gesloten is geweest.
14. De lampbuis bevat kwik en moet op de juiste manier worden

behandeld.

1. Maak kapotte lampen niet schoon met een stofzuiger.
2. Het product is niet waterdicht en mag daarom niet in een luchtbevochtiger of andere vochtige omgeving worden geïnstalleerd .

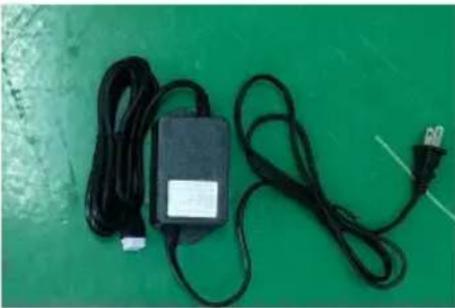

Lijst met kitonderdelen

UV-eenheid *1st	Magnetische beugel*1st	UV-buis * 1 st.
ST4*25 schroef *4st	M5*12bout*2st	M5 moer *2st

PARAMETERLIJST

Model	2402-UV18	2402-UV25
Stroom	18W	25W
Lengte van de lampenbuis	356mm	436mm
Lichtgolflengte	254nm	254nm
UV-levensduur	8000 uur	8000 uur
Montage lampbuis	1 stuk	1 stuks
Amerikaanse standaardinvoer	AC120V 60Hz	AC120V 60Hz
Europese versie Inpu	AC230V 50Hz	AC23V 0 50Hz
Lengte van de Amerikaanse elektriciteitsleiding	3m	3m
Lengte van de Europese elektriciteitsleiding	2m	2m
Effectief gebied	700 m2	1100 m2

Let op: Elk model nominale voeding heeft AC120V en AC230V. Let c spannings- en frequentie-informatie op het typeplaatje van het product.

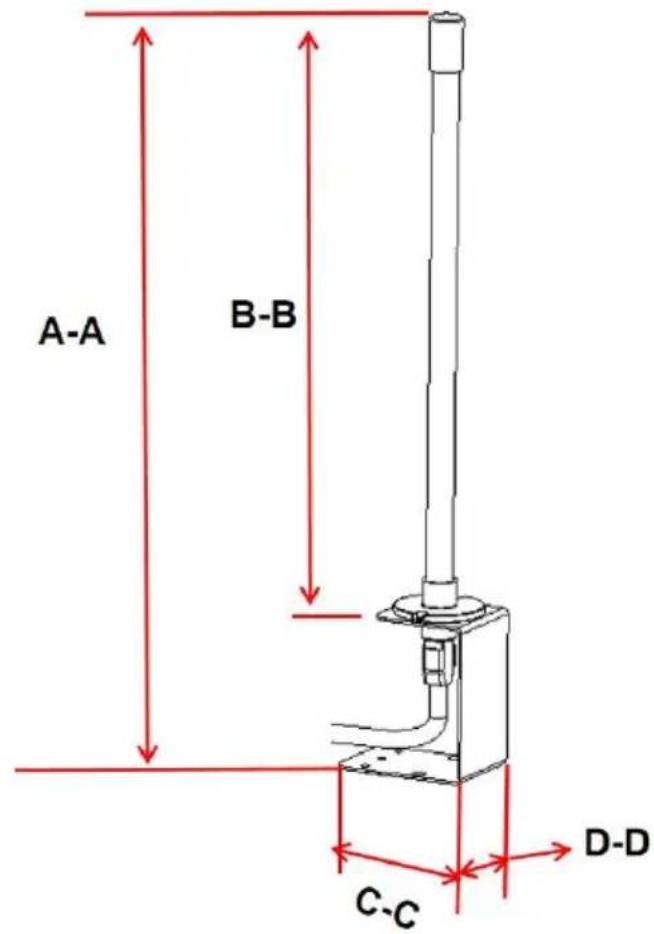

Productgrootte

Let op: controleer of de binnenruimte van de HVAC-buis groot genoeg voor het product.

Installatie-instructies

1. Het apparaat kan in elke gewenste positie worden gemonteerd, ma mag niet op een plek worden geïnstalleerd waar mensen het UV-licht kunnen zien.
2. Kies een locatie waar u de UV-lamp(en) eenvoudig kunt vervangen/schoonmaken.
3. Installeer de unit op een vlak oppervlak van het kanaalwerk BOVE airconditioning koelspiraal ("A-spiraal") als uw HVAC systeem heeft airconditioning. Als uw HVAC-systeem geen airconditioning heeft, moet unit worden geïnstalleerd op het toevoerluchtkanaal indien mogelijk. De unit kan indien nodig op een retourluchtkanaal worden geïnstalleerd

LET OP: Installeer het apparaat niet in de "A-spoel" of onder een luchtbevochtiger, omdat er schade kan ontstaan.

Als u niet zeker weet of u de juiste montagelocatie hebt gekozen, raadpleeg dan de handleiding van uw HVAC-systeem of neem contact met een gekwalificeerde professional voor hulp.

1. Zorg ervoor dat u de unit uit de buurt van plastic of rubberen or plaatst die beschadigd kunnen raken door UV-licht. Als de montagemogelijkheden beperkt zijn, kunnen plastic en rubber worden bedekt met aluminiumfolie-ducttape om ze te beschermen tegen UV-lich

Installatiestappen

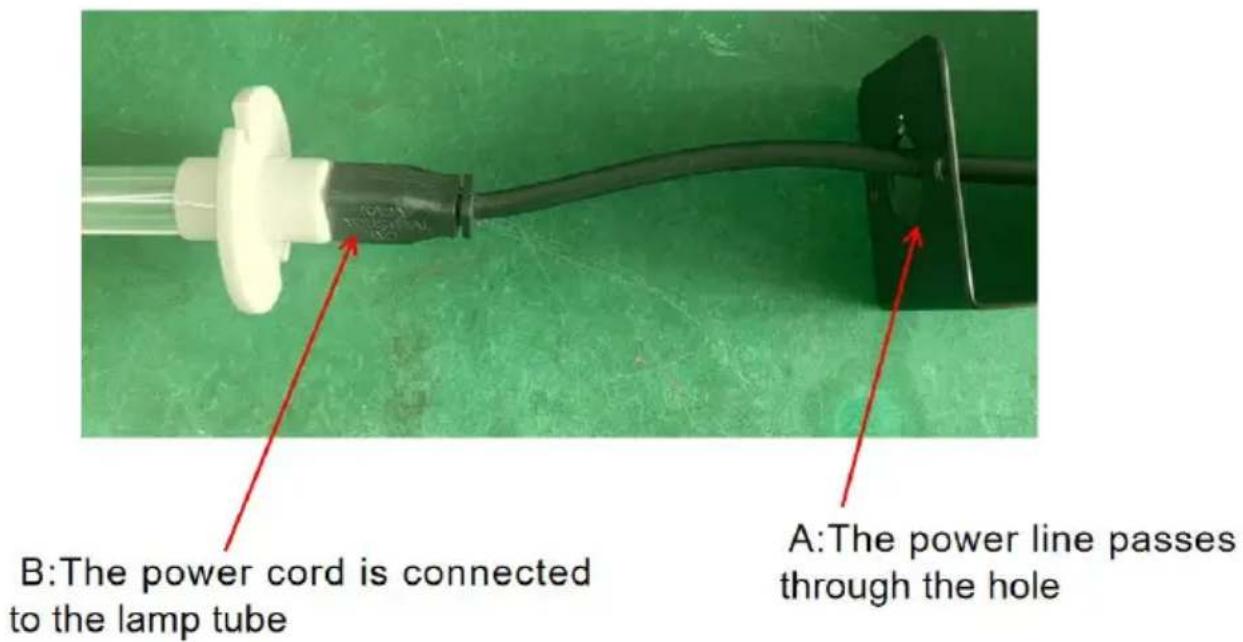

1. Leid het netsnoer door het ronde gat van de magnetische beugel de koppeling van het netsnoer aan op de lampvoet.

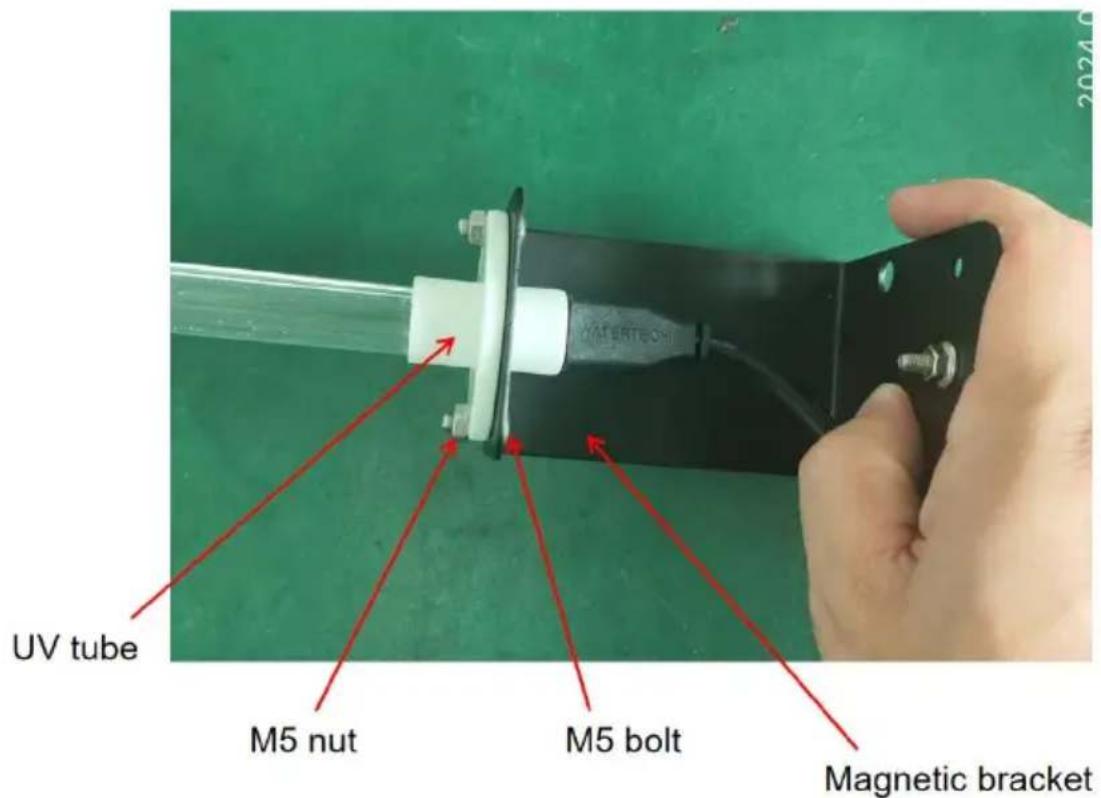

1. Bevestig de lampenbuis met twee M5-bouten en moeren aan de magnetische houder.

1. Product gerepareerd:

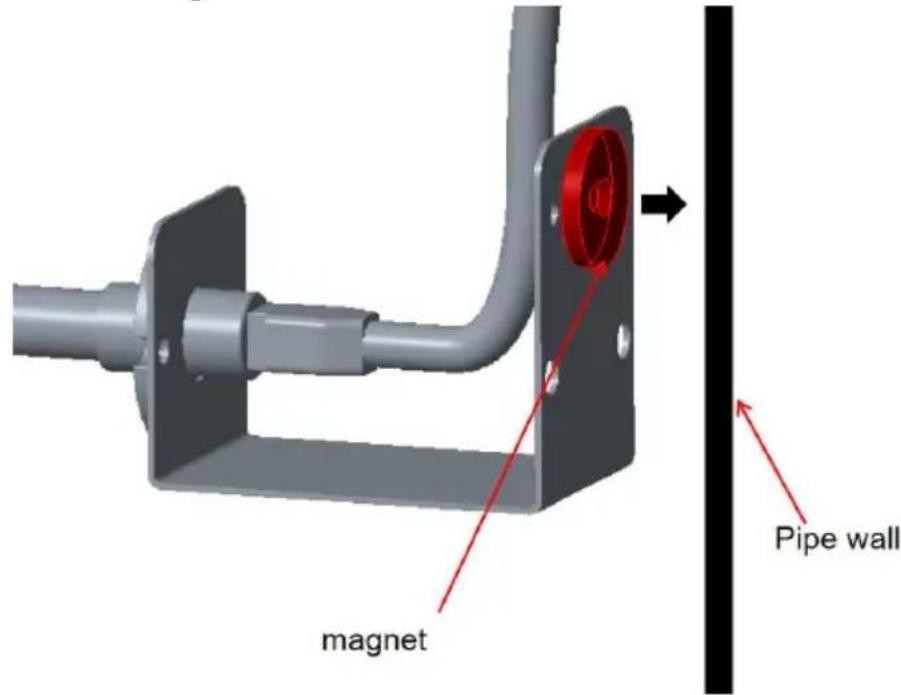

   S. De machine houdt de binnenwand van de te installeren buis vast middel van een magneet

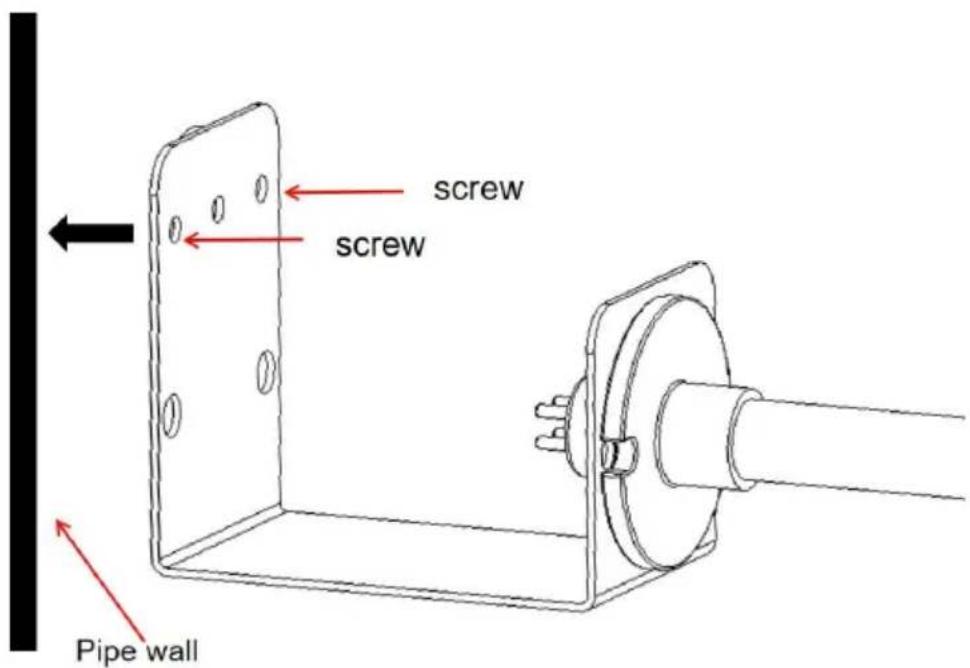

T. Het product kan de beugel met behulp van twee schroeven in de installeren.

U. Producten kunnen ook van buitenaf op de pijpleiding worden geïnstalleerd;

Maak eerst een installatiegat volgens de afbeelding en plaats het product in de buis. De twee schroefgaten van de magnetische steun moeten uitgelijnd zijn met de twee 3 mm geboorde schroefgaten. Houd een voor het netsnoer vrij en bevestig het product vervolgens met schroev aan de buis.

Na de installatie is het noodzakelijk om de overtollige insnijding af te met aluminiumfolie of ander isolatiemateriaal om blootstelling aan UV-lic en letsel bij personen te voorkomen.

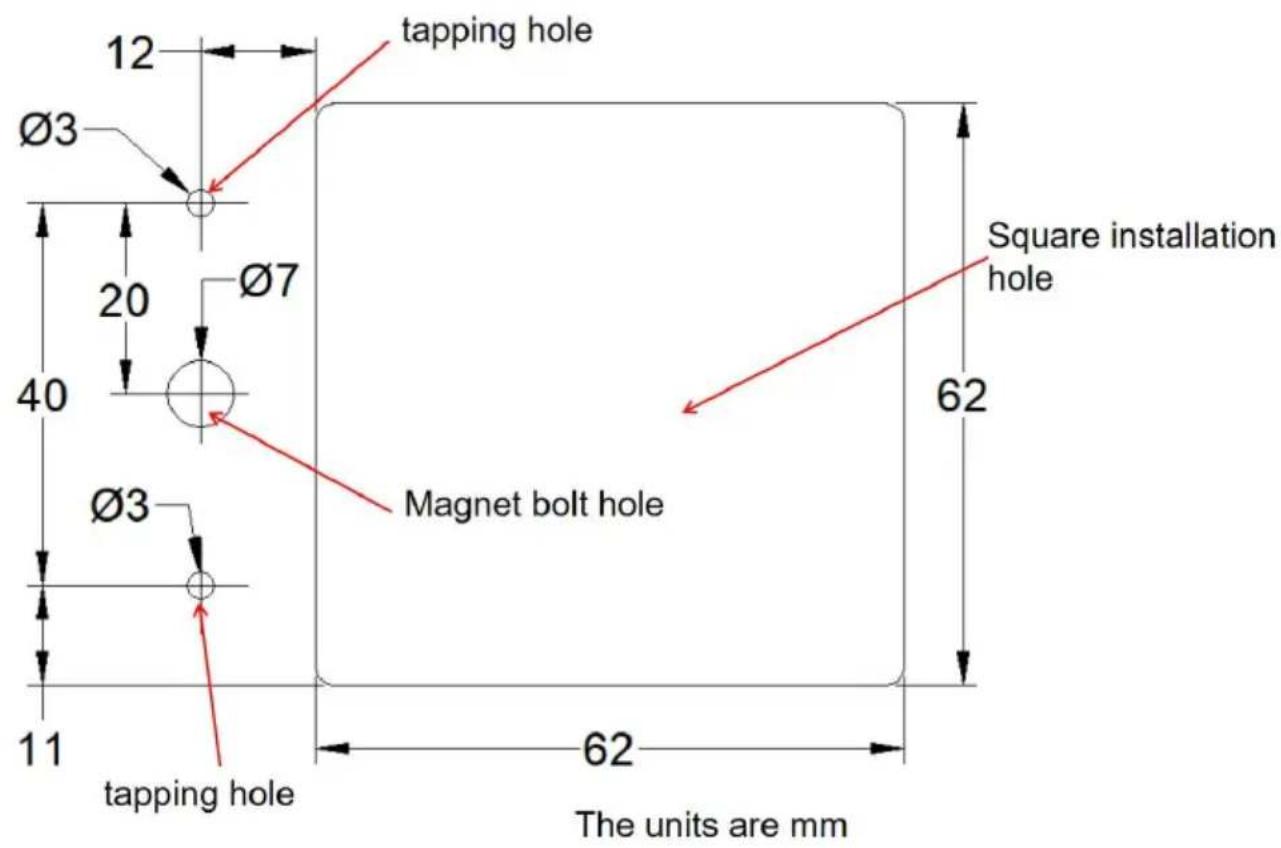

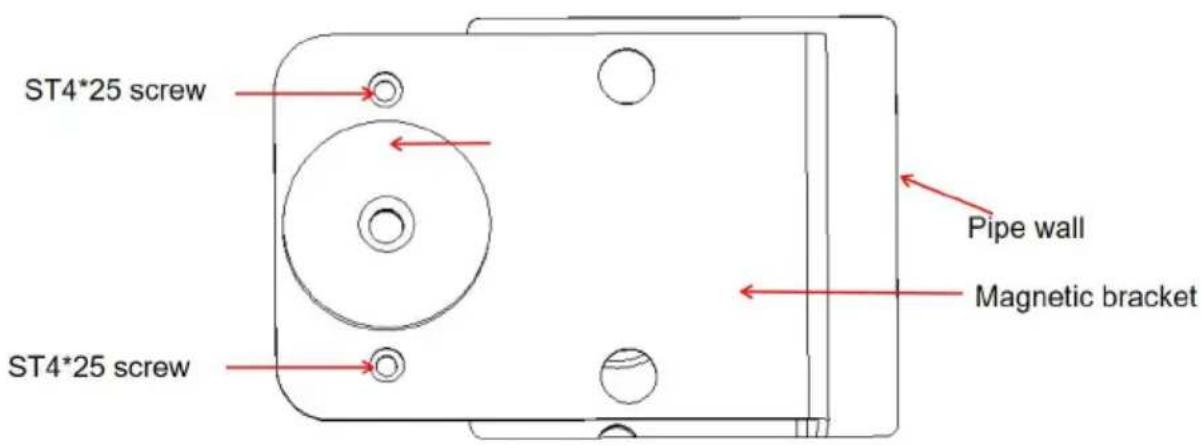

Diagram van de grootte van een open gat

Schematisch diagram van de installatie

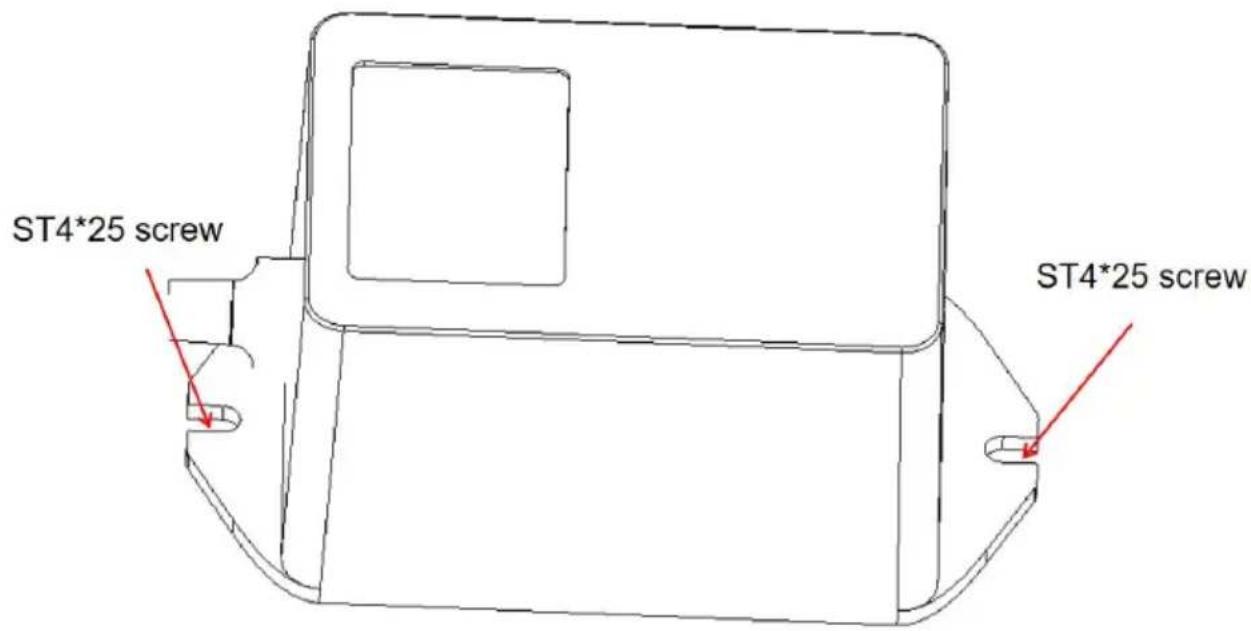

1. De ballast kan met twee schroeven aan de pijpwand worden bevest

minste 15 minuten afkoelen voordat u het apparaat weer aanzet. verw de eenheid.

1. Verwijder de 2 steunschroeven en schuif het apparaat uit het leidingwerk.

3a. Schoonmaken: Houd de unit stevig vast en veeg de UV-lamp(en) met een zachte doek die is bevochtigd met glasreiniger. Als u het gluw hand aanraakt, veeg dan alle vingerafdrukken of vuil weg met een Zorg ervoor dat de lamp schoon en droog is voordat u de unit terug buis plaatst.

3b. Vervangen: Gebruik van een lamp die niet is goedgekeurd voor h apparaat, maakt de garantie ongeldig en kan ernstig letsel of schade veroorzaken. Houd het apparaat stevig vast en druk op de ontgrendelingsknop van de lamp om de UV-lamp te verwijderen. Plaats nieuwe lamp in het apparaat door de lamp van de buiten totdat de zijn plaats klikt. Als u de lamp met uw hand aanraakt, veeg dan alle vingerafdrukken of vuil weg met een zachte, vochtige doek. Zorg ervo

dat de lamp(en) schoon en droog is / zijn voordat u de unit terug i plaatst.

1. Plaats de unit terug in het leidingwerk en plaats de 2 schroeven Draai de schroeven gelijkmatig aan totdat de unit stevig op zijn plaats NIET SCHROEVEN TE DRAAI AAN.
2. Sluit de stroom naar het HVAC-systeem weer aan en steek de st van het apparaat weer in een geaard stopcontact.
