Tipo di prodotto	Purificatore d'aria per sistema HVAC
Marca	Vevor
Modello	2402-UV18
Potenza	18 W
Lunghezza del tubo UV	356 mm
Lunghezza d'onda UV	254 nm
Durata del tubo UV	8.000 ore
Numero di tubi forniti	1
Tensione di ingresso USA	CA 120 V, 60 Hz
Tensione di ingresso UE	CA 230 V, 50 Hz
Superficie efficace	700 piedi quadri (≈ 65 m²)
Tipo di montaggio	Nel condotto HVAC (supporto magnetico o avvitato)
Funzioni principali	Purificazione dell'aria tramite radiazione UV-C, eliminazione dei microrganismi
Manutenzione	Pulire la lampadina con un panno morbido imbevuto di detergente per vetri; sostituire la lampadina dopo 8.000 ore
Sicurezza	Raggi UV nocivi per occhi e pelle; scollegare prima di qualsiasi intervento; non guardare la luce; guanti raccomandati
Pezzi di ricambio disponibili	Tubo UV (rif. non specificata), supporto magnetico, viti ST4×25, bulloni M5×12, dadi M5
Riparabilità	Sostituzione della lampadina possibile dall'utente; reattore fissato con viti
Garanzia	Certificato di garanzia elettronico su www.vevor.com/support
Ambiente di installazione	Non installare in una cucina, zona umida, o con gas infiammabili/acidi
Precauzioni di trasporto	Mantenere il pacco diritto, evitare urti e vibrazioni

Domande frequenti - 2402-UV18 Vevor

Come installare il purificatore d'aria 2402-UV18 nel mio sistema HVAC?

Scegliete una posizione nel condotto sopra la serpentina di raffreddamento (se il vostro sistema ha l'aria condizionata). Utilizzate il supporto magnetico o praticate due fori da 3 mm per fissare l'unità con le viti fornite. Assicuratevi che la lampadina UV non sia visibile dall'esterno. Coprite i fori con nastro adesivo in alluminio.

Qual è la tensione di alimentazione di questo modello?

Il modello 2402-UV18 funziona con CA 120 V / 60 Hz (versione americana) o CA 230 V / 50 Hz (versione europea). Controllate la targhetta per confermare la tensione del vostro apparecchio.

Quale superficie può coprire questo purificatore?

La superficie efficace è di 700 piedi quadri (circa 65 m²). Corrisponde a una casa di dimensioni medie. Per spazi più grandi, il modello 2402-UV25 (25 W) copre 1100 piedi quadri.

Come sostituire la lampadina UV?

Scollegate l'alimentazione e lasciate raffreddare la lampadina per 15 minuti. Rimuovete le 2 viti del supporto, fate scorrere l'unità fuori dal condotto. Premete il pulsante di sblocco per rimuovere la vecchia lampadina. Inserite la nuova lampadina fino allo scatto. Pulite eventuali impronte con un panno morbido e umido, poi reinstallate.

Posso installare l'apparecchio in un condotto di ritorno?

Sì, l'apparecchio può essere installato su un condotto di ritorno se necessario. Tuttavia, la pratica migliore è installarlo sul condotto di mandata, sopra la serpentina di raffreddamento se il vostro sistema ne è dotato.

Quali sono le precauzioni di sicurezza da rispettare?

Non guardate mai direttamente la luce UV, può causare lesioni oculari permanenti. Scollegate sempre l'apparecchio prima di qualsiasi intervento. Indossate guanti per evitare tagli durante l'installazione. Non utilizzare in un ambiente umido o infiammabile.

Qual è la durata della lampadina UV?

La lampadina UV ha una durata di 8.000 ore di funzionamento. Si consiglia di sostituirla dopo questo periodo per mantenere l'efficacia della purificazione.

Posso usare questo apparecchio in una cucina?

No, è sconsigliato utilizzare il purificatore in una cucina perché i vapori oleosi possono ridurre la durata delle lampade. Evitate anche le zone contenenti gas acidi o alcalini.

Come pulire la lampadina UV?

Scollegate l'apparecchio e lasciate raffreddare. Pulite la lampadina con un panno morbido imbevuto di detergente per vetri. Non toccate la lampada con le dita; se succede, pulite immediatamente per evitare tracce che riducono l'efficacia.

Cosa fare se l'apparecchio non funziona?

Controllate prima l'alimentazione elettrica e le connessioni. Assicuratevi che la lampadina sia inserita correttamente. Se il problema persiste, contattate il supporto tecnico tramite www.vevor.com/support per assistenza in garanzia.

MANUALE UTENTE 2402-UV18 Vevor

Tecnico Supporto e certificato di garanzia elettronica www.vevor.com/support

PURIFICATORE D'ARIA HVAC

MODELLO: 2402-UV18/2402-UV25

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi. "Risparmia la metà", "Metà prezzo" o altre espressioni simili utilizzate solo da no rappresenta una stima dei risparmi che potresti ottenere acquistando determinati strume con noi rispetto ai principali marchi top e non significa necessariamente copertina tutte le categorie di strumenti da noi offerti. Ti ricordiamo cortesemente di verificar accuratamente

quando effettui un ordine con noi se sei effettivamente Risparmio Metà rispetto ai marchi più importanti.

VEVOR®

TOUGH TOOLS, HALF PRICE

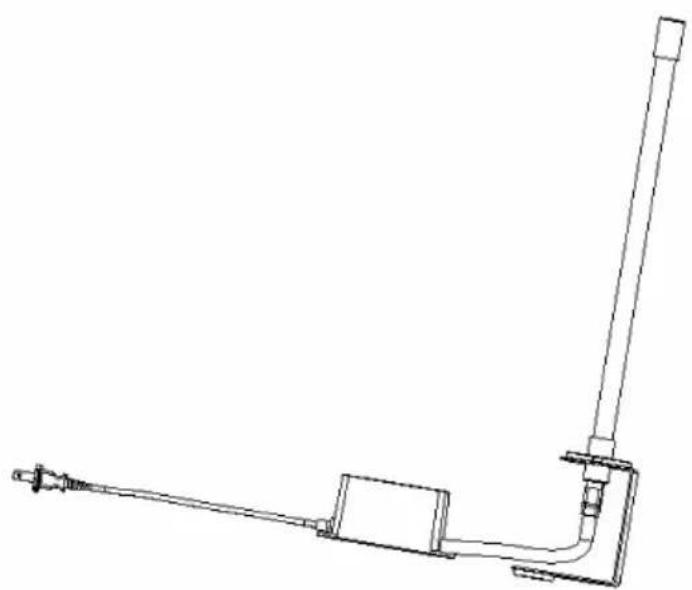

HVAC AIR PURIFIER

Modello : 2402-UV18/2402-UV25

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiar interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software nostro prodotto.

ISTRUZIONI DI SICUREZZA

1. Si prega di leggere e comprendere attentamente il presente manua prima di utilizzare il Purificatore d'aria HVAC.
2. L'installazione deve essere eseguita da un adulto e i bambini non devono utilizzarla senza supervisione.
3. Le luci UV sono dannose per la pelle e gli occhi esposti, causan temporanea o permanente. Non guardare mai direttamente la luce UV
4. Scollegare l'alimentazione prima di installare o sostituire la lampadin UV, altrimenti si potrebbero verificare scosse elettriche e morte.
5. Indossare guanti e installare il Purificatore d'aria HVAC per evitare durante l'installazione.
6. Attenzione al trasporto: durante il trasporto, il pacco deve essere mantenuto in posizione verticale, maneggiato con cura, evitando forti u vibrazioni ed estrusioni.
7. Non modificare l'unità in alcun modo. Qualsiasi modifica potrebbe danneggiare il dispositivo o renderlo pericoloso per gli altri.
8. Riparazione o la manutenzione deve essere eseguita solo da una persona qualificata.
9. È possibile utilizzare solo la tensione nominale specificata nel presse manuale.
10. Non utilizzare questo prodotto in cucina, dove i fumi oleosi potreb ridurre la durata delle lampade.
11. Non utilizzare questo prodotto in aree acide, alcaline o con altri organici dove potrebbe verificarsi un incendio.
12. Non utilizzare questo prodotto in luoghi infiammabili o esplosivi, altrimenti potrebbe causare un incendio.
13. Il prodotto può essere smontato solo dopo essere stato chiuso per minuti.

14. Il tubo della lampada contiene mercurio e deve essere maneggiato correttamente.

15. Non pulire le lampade rotte con l'aspirapolvere.

16. Il prodotto non è impermeabile, non può essere installato in un umidificatore o in altri ambienti umidi.

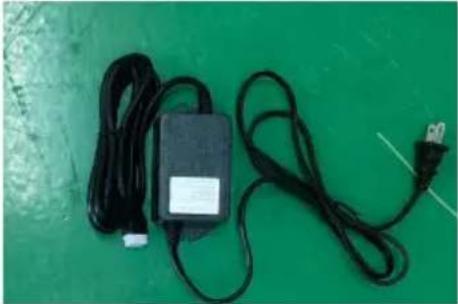

Elenco delle parti del kit

Unità UV *1 pz.	Supporto magnetico*1 pz.	Tubo UV*1 pz
Vite ST4*25 *4 pezzi	BulloneM5*12 *2pezzi	La M5 dado *2pz

ELENCO DEI PARAMETRI

Modello	2402-UV18	2402-UV25
Energia	18W	25W
Lunghezza del tubo luminoso	356mm	436mm
Lunghezza d'onda della luce	254 nm	254 nm
Durata UV	8000 ore	8000 ore
Tubo lampada di montaggio	1 pz.	1 pz
Input standard	AC120V 60Hz	AC120V 60Hz
americano
Versione europea Ingresso	AC230V 50Hz	AC23V 0 50Hz
Lunghezza della line elettrica degli Stati Uniti	3 milioni	3 milioni
Lunghezza della line elettrica europea	2 milioni	2 milioni
Area effettiva	700 piedi quadrati	1100 piedi quadrati

Nota: ogni modello di alimentatore nominale ha AC120V e AC230V. N le informazioni sulla tensione e sulla frequenza sulla targhetta del pro

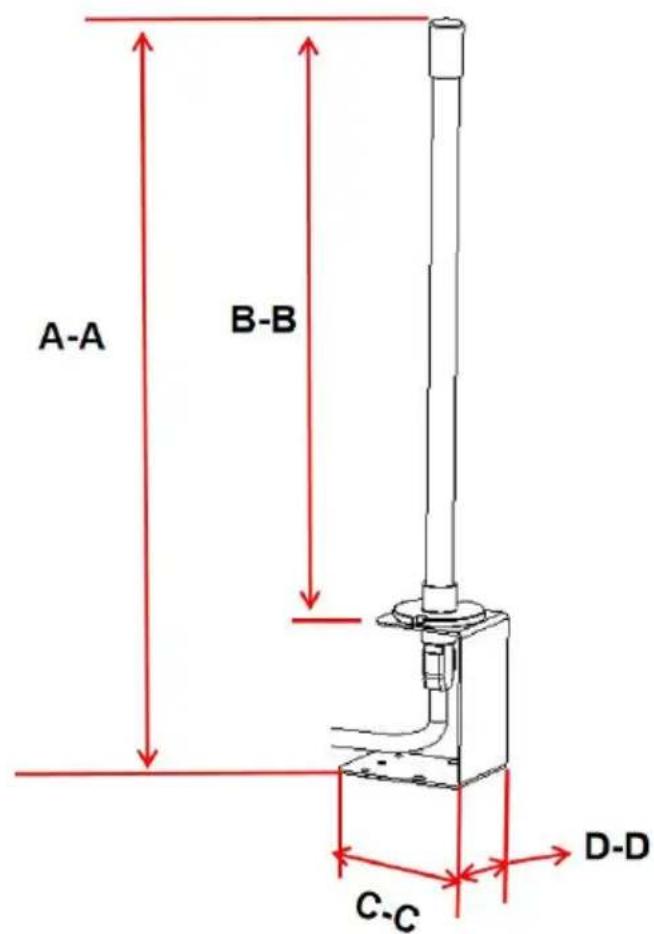

Dimensioni del prodotto

Nota: verificare se lo spazio interno del tubo HVAC può contenere il prodotto.

Istruzioni per l'installazione

Selezione della posizione di montaggio

1. L'unità può essere montata in qualsiasi orientamento, ma non può essere installata in un luogo in cui le persone possano vedere le luc
2. Scegliere una posizione che renda semplice la sostituzione/pulizia d lampadine UV.
3. Installare l'unità su una superficie piana della condotta SOPRA l'aria condizionata serpentina di raffreddamento ("serpentina A") se il tuo HV il sistema è dotato di aria condizionata. Se il tuo sistema HVAC non dotato di aria condizionata, l'unità dovrebbe essere installata sul condo dell'aria di mandata, se possibile. L'unità può essere installata su un condotto dell'aria di ritorno, se necessario

ATTENZIONE: non installare l'unità nella "serpentina A" o sotto un umidificatore poiché potrebbe danneggiarsi.

Se non sei sicuro di aver scelto la posizione di montaggio corretta, consulta il manuale del proprietario del tuo sistema HVAC o chiama professionista qualificato per ricevere assistenza.

1. Assicurarsi di posizionare l'unità lontano da componenti in plastica gomma che potrebbero essere danneggiati dalla luce UV. Se le opzio montaggio sono limitate, la plastica e la gomma possono essere cope

con nastro adesivo in alluminio per proteggerle dalla luce UV.

Fasi di installazione

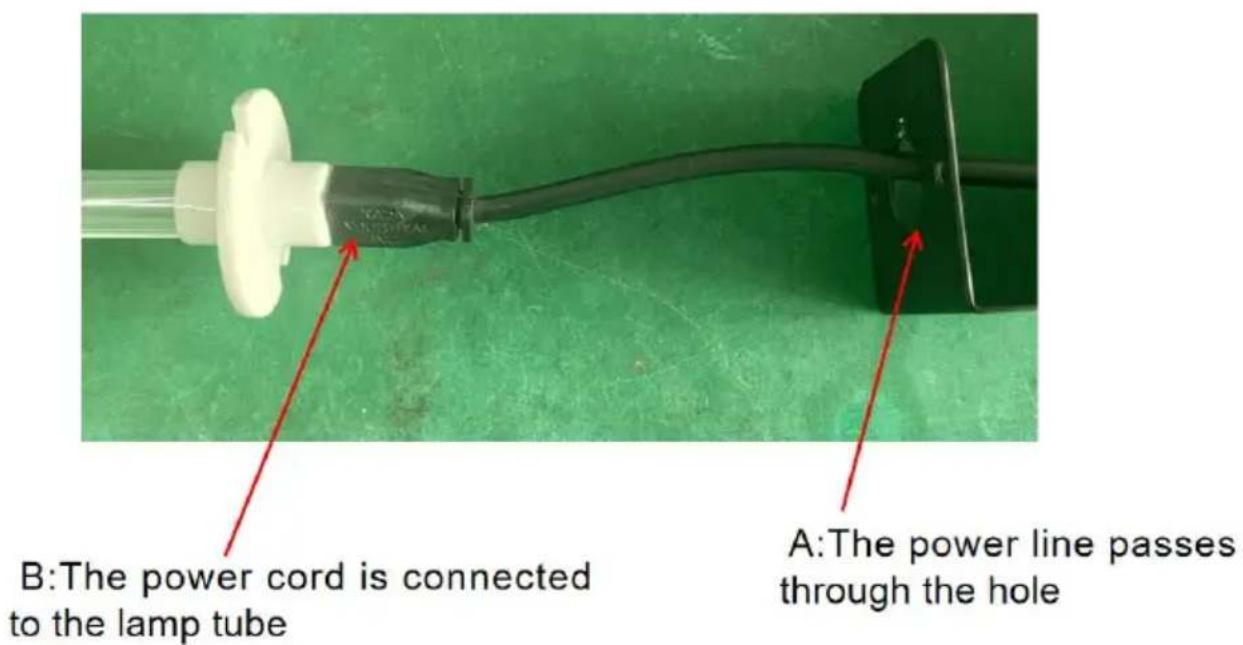

1. Far passare il cavo di alimentazione attraverso il foro circolare dell staffa magnetica e collegare il connettore del cavo di alimentazione al base della lampada.

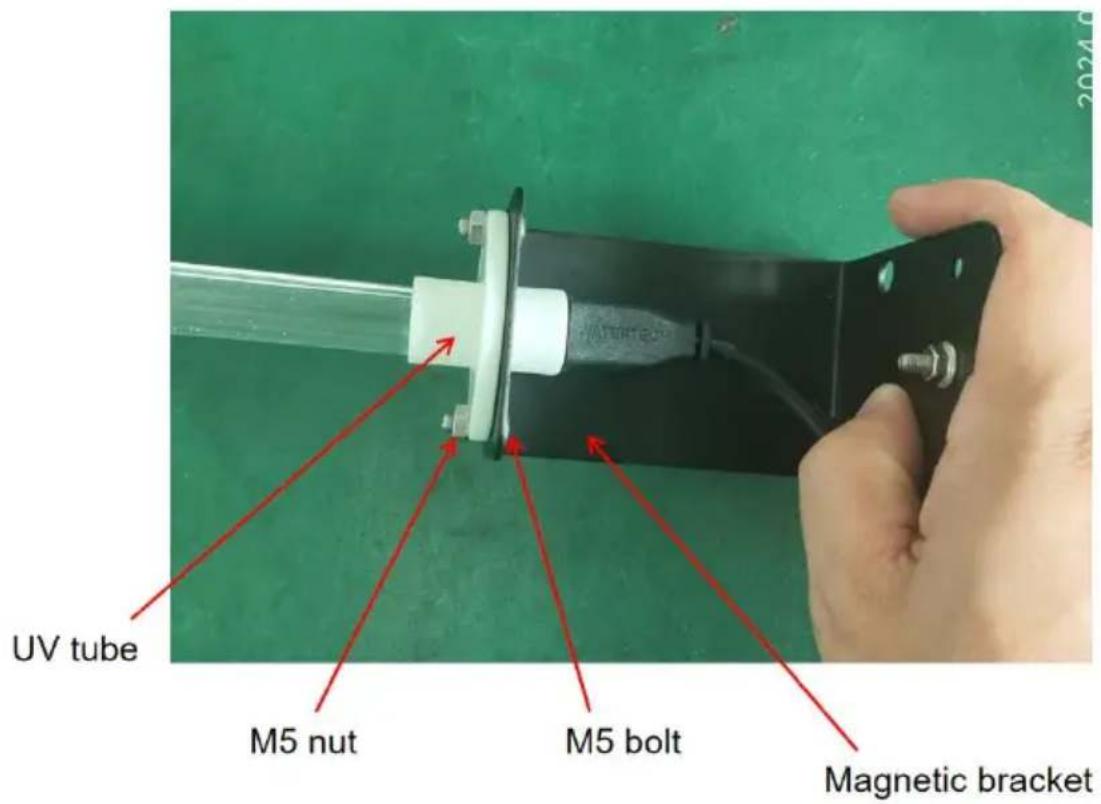

1. Fissare il tubo della lampada al supporto magnetico con due bullo e dadi.

1. Prodotto riparato:

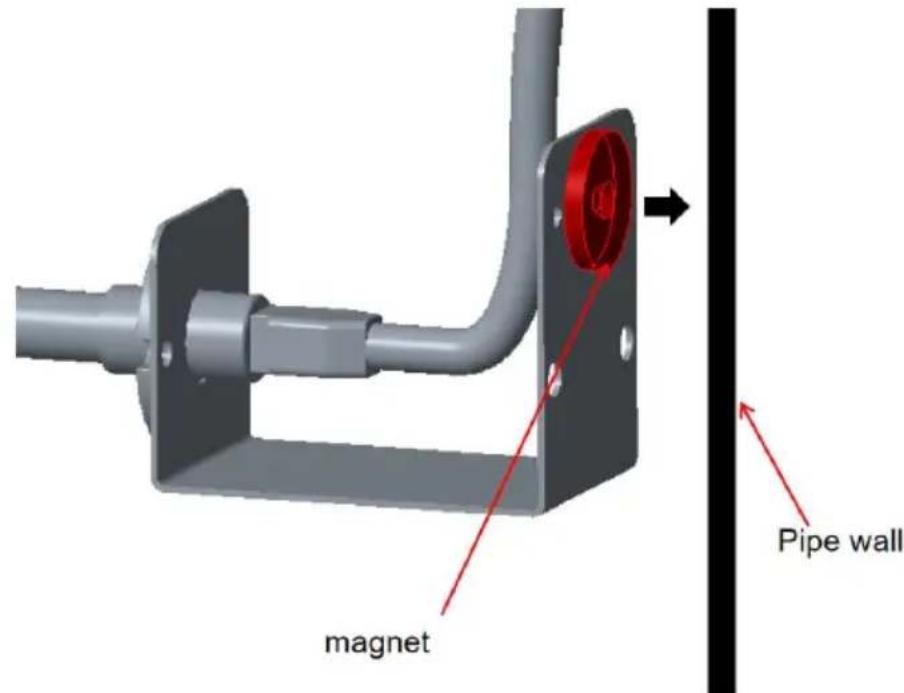

J. La macchina trattiene la parete interna del tubo da installare tramit magnete

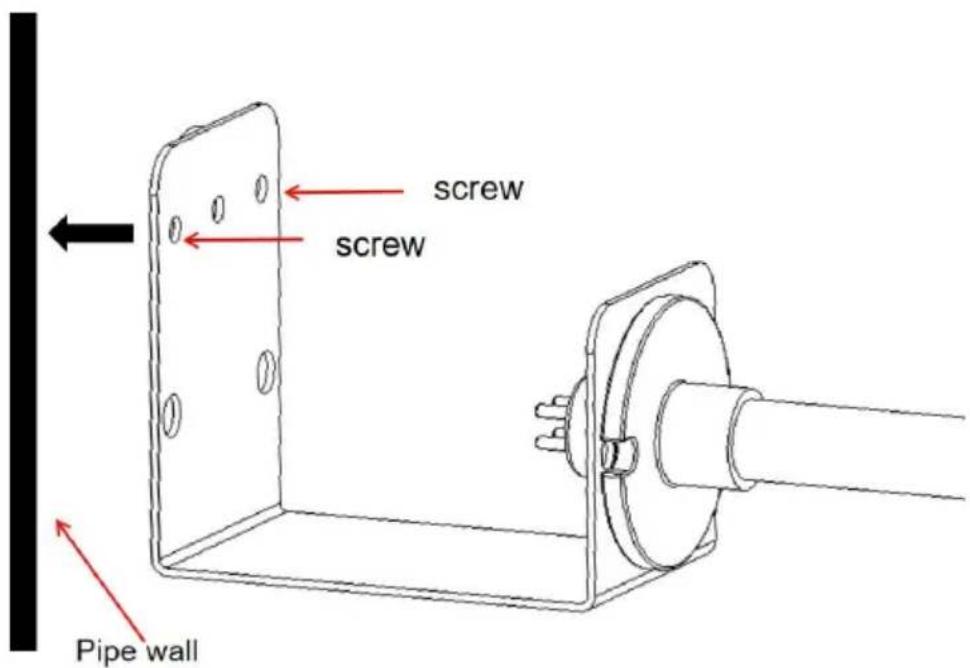

K. Il prodotto può essere installato nella staffa del tubo tramite due

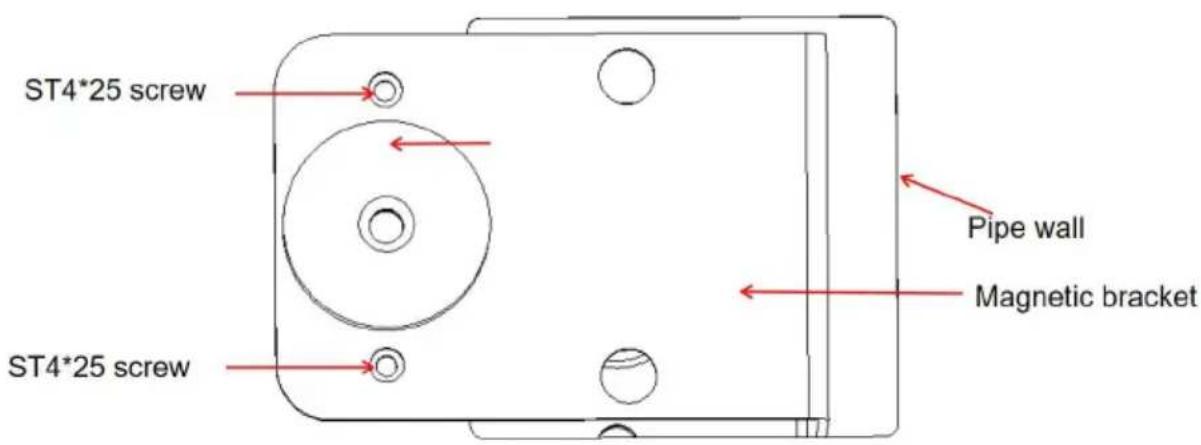

L. I prodotti possono essere installati anche dall'esterno della tubazione Per prima cosa, tagliare un foro di installazione come mostrato in figu posizionare il prodotto nel tubo. I due fori per le viti del supporto ma devono essere allineati con i due fori per viti da 3 mm, è necessari riservare una posizione per il cavo di alimentazione, quindi fissare il prodotto sul tubo con le viti.

Dopo l'installazione, è necessario chiudere l'incisione in eccesso con nastro di alluminio o altro materiale isolante per evitare l'esposizione a raggi UV e causare danni alle persone.

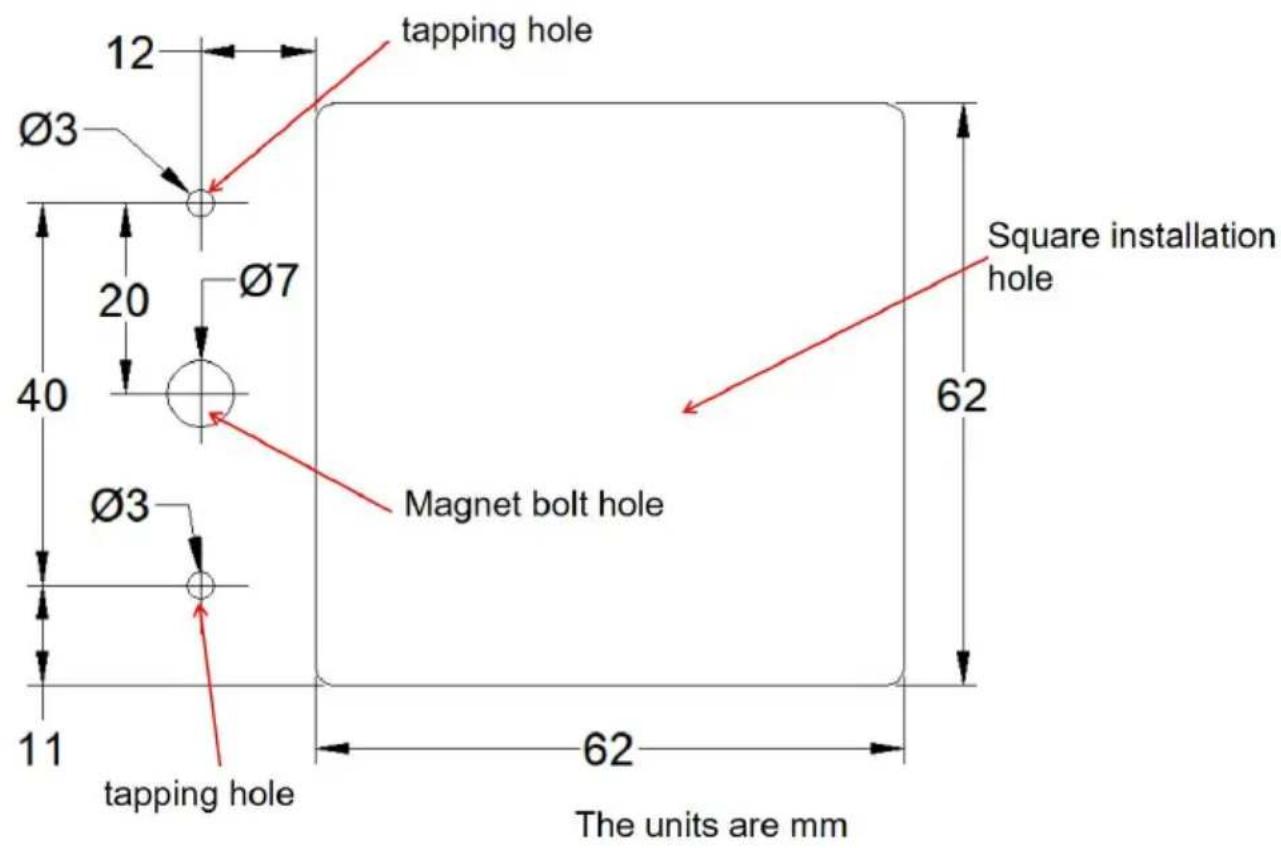

Diagramma delle dimensioni del foro aperto

Schema di installazione

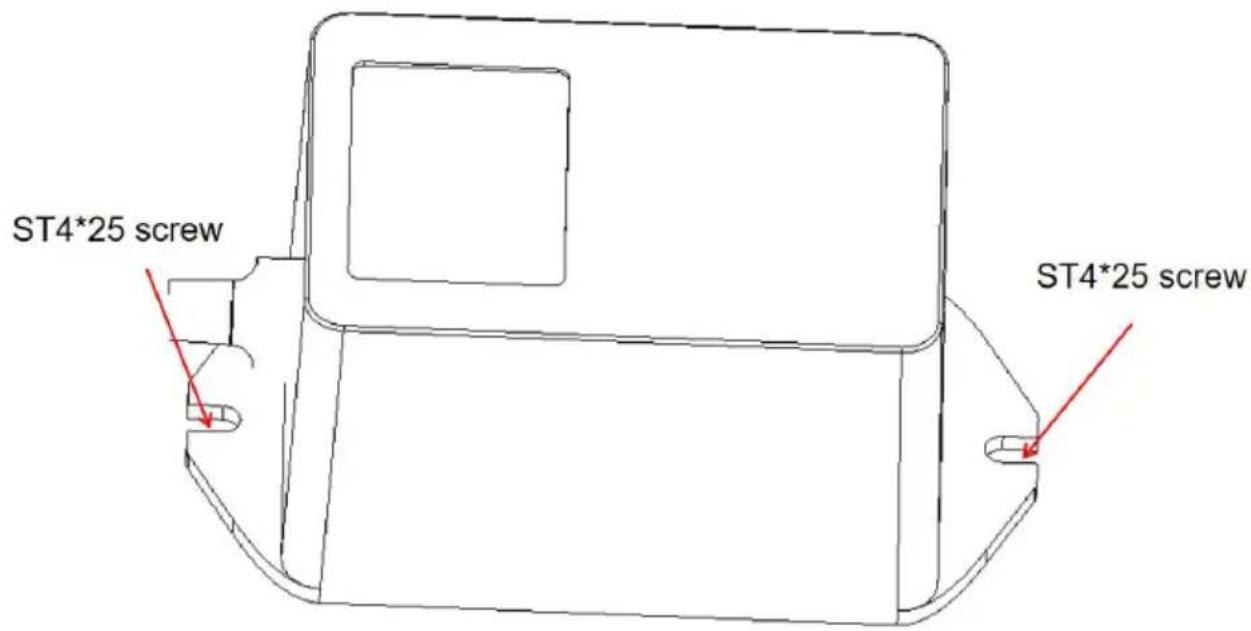

1. La zavorra può essere fissata alla parete del tubo mediante due

Pulizia e sostituzione della lampadina

1. Scollegare l'alimentazione al sistema HVAC, scollegare l'unità e lasci raffreddare la/le lampadina/e UV per almeno 15 minuti prima di tentar rimuovere l'unità.

2. Rimuovere le 2 viti di supporto e far scorrere l'unità fuori dal sistitubazioni.

3a. Per pulire: tenere saldamente l'unità e pulire la/le lampadina/e UV un panno morbido inumidito con detergente per vetri. Se si tocca il v con la mano, assicurarsi di pulire eventuali impronte digitali o sporcizi a un panno. Assicurarsi che la lampadina sia pulita e asciutta prima di reinstallare l'unità nel condotto.

3b. Per sostituire: l'uso di una lampadina non approvata per l'unità invaliderà la garanzia e potrebbe causare gravi lesioni o danni. Tenero saldamente l'unità e premere il pulsante di rilascio della lampadina per rimuovere la lampadina UV. Installare la nuova lampadina nell'unità facendola scorrere dall' all'esterno finché la lampadina non scatta in posizione. Se tocchi la lampadina con la mano, assicurati di pulire eventuali impronte digitali o sporcizia con un panno morbido umido.

Assicurati che la/le lampadina/e sia / siano pulita/e e asciutta/e prima reinstallare l'unità nel condotto.

1. Reinstallare l'unità nella condotta e reinstallare le 2 viti. Serrare le modo uniforme finché l'unità non è saldamente in posizione. NON SERRARE ECCESSIVAMENTE LE VITI.
2. Ricollegare l'alimentazione al sistema HVAC e ricollegare l'unità a t Presa di corrente dotata di messa a terra.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importato in AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD Nuovo Galles del Sud 2122 Australia

Importato negli USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Luogo, Rancho Cucamonga, CA 91730
