Produkttyp	Luftreiniger für HVAC-System
Marke	Vevor
Modell	2402-UV18
Leistung	18 W
Länge der UV-Röhre	356 mm
UV-Wellenlänge	254 nm
Lebensdauer der UV-Röhre	8.000 Stunden
Anzahl der mitgelieferten Röhren	1
US-Eingangsspannung	AC 120 V, 60 Hz
EU-Eingangsspannung	AC 230 V, 50 Hz
Effektive Fläche	700 ft² (≈ 65 m²)
Montageart	Im HVAC-Kanal (Magnet- oder Schraubbefestigung)
Hauptfunktionen	Luftreinigung durch UV-C-Strahlung, Beseitigung von Mikroorganismen
Wartung	Reinigen Sie die Röhre mit einem weichen, mit Glasreiniger getränkten Tuch; Röhre nach 8.000 h ersetzen
Sicherheit	UV-Strahlen schädlich für Augen und Haut; Vor jedem Eingriff vom Stromnetz trennen; nicht ins Licht blicken; Handschuhe empfohlen
Verfügbare Ersatzteile	UV-Röhre (Ref. nicht angegeben), Magnetbefestigung, Schrauben ST4×25, Bolzen M5×12, Muttern M5
Reparierbarkeit	Röhrenwechsel durch Benutzer möglich; Vorschaltgerät mit Schrauben befestigt
Garantie	Elektronische Garantieurkunde auf www.vevor.com/support
Installationsumgebung	Nicht in Küche, Feuchtraum oder mit brennbaren/sauren Gasen installieren
Transportvorsichtsmaßnahmen	Verpackung aufrecht halten, Stöße und Vibrationen vermeiden

Häufig gestellte Fragen - 2402-UV18 Vevor

Wie installiere ich den Luftreiniger 2402-UV18 in meinem HVAC-System?

Wählen Sie einen Platz im Kanal oberhalb der Kühlschlange (falls Ihr System eine Klimaanlage hat). Verwenden Sie die Magnetbefestigung oder bohren Sie zwei 3-mm-Löcher, um das Gerät mit den mitgelieferten Schrauben zu befestigen. Stellen Sie sicher, dass die UV-Röhre von außen nicht sichtbar ist. Decken Sie die Ausschnitte mit Aluminiumklebeband ab.

Welche Versorgungsspannung hat dieses Modell?

Das Modell 2402-UV18 arbeitet mit AC 120 V / 60 Hz (US-Version) oder AC 230 V / 50 Hz (EU-Version). Überprüfen Sie das Typenschild, um die Spannung Ihres Geräts zu bestätigen.

Welche Fläche kann dieser Reiniger abdecken?

Die effektive Fläche beträgt 700 Quadratfuß (etwa 65 m²). Das entspricht einem mittelgroßen Haus. Für größere Räume deckt das Modell 2402-UV25 (25 W) 1100 ft² ab.

Wie ersetze ich die UV-Röhre?

Trennen Sie das Gerät vom Stromnetz und lassen Sie die Röhre 15 Minuten abkühlen. Entfernen Sie die 2 Schrauben der Halterung, schieben Sie das Gerät aus dem Kanal. Drücken Sie den Entriegelungsknopf, um die alte Röhre zu entfernen. Setzen Sie die neue Röhre ein, bis sie einrastet. Wischen Sie Fingerabdrücke mit einem weichen, feuchten Tuch ab und installieren Sie das Gerät wieder.

Kann ich das Gerät in einem Rückluftkanal installieren?

Ja, das Gerät kann bei Bedarf an einem Rückluftkanal installiert werden. Die beste Praxis ist jedoch die Installation am Zuluftkanal, oberhalb der Kühlschlange, falls Ihr System eine hat.

Welche Sicherheitsvorkehrungen sind zu beachten?

Blicken Sie niemals direkt in das UV-Licht, es kann dauerhafte Augenschäden verursachen. Trennen Sie das Gerät vor jedem Eingriff vom Stromnetz. Tragen Sie Handschuhe, um Schnittverletzungen bei der Installation zu vermeiden. Nicht in feuchter oder entzündlicher Umgebung verwenden.

Wie hoch ist die Lebensdauer der UV-Röhre?

Die UV-Röhre hat eine Lebensdauer von 8.000 Betriebsstunden. Es wird empfohlen, sie nach diesem Zeitraum auszutauschen, um die Reinigungseffizienz zu erhalten.

Kann ich dieses Gerät in einer Küche verwenden?

Nein, die Verwendung des Reinigers in einer Küche wird nicht empfohlen, da ölige Dämpfe die Lebensdauer der Lampen verkürzen können. Vermeiden Sie auch Bereiche mit sauren oder alkalischen Gasen.

Wie reinige ich die UV-Röhre?

Trennen Sie das Gerät vom Stromnetz und lassen Sie es abkühlen. Wischen Sie die Röhre mit einem weichen, mit Glasreiniger getränkten Tuch ab. Berühren Sie die Lampe nicht mit den Fingern; falls doch, reinigen Sie sie sofort, um Rückstände zu vermeiden, die die Effizienz verringern.

Was tun, wenn das Gerät nicht funktioniert?

Überprüfen Sie zuerst die Stromversorgung und die Anschlüsse. Stellen Sie sicher, dass die Röhre richtig eingerastet ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den technischen Support unter www.vevor.com/support, um Hilfe im Rahmen der Garantie zu erhalten.

BEDIENUNGSANLEITUNG 2402-UV18 Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat: www.vevor.com/support

HVAC-LUFTREINIGER

MODELL: 2402-UV18/2402-UV25

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. "Sparen Sie die Hälfte", "Halber Preis" oder andere ähnliche Ausdrücke, die wir nur verwenden,

stellen eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge erzielen können,

im Vergleich zu den großen Top-Marken, und bedeuten nicht unbedingt, dass dies auf alle von uns angebotenen Werkzeugkategorien zutrifft. Wir möchten Sie bitten, sorgfältig zu prüfen,

wenn Sie bei uns eine Bestellung aufgeben, ob Sie tatsächlich die Hälfte sparen im Vergleich zu den Top-Großmarken.

Modell: 2402-UV18/2402-UV25

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

SICHERHEITSHINWEISE

1. Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie den HVAC-Luftreiniger verwenden.
2. Die Installation sollte von einem Erwachsenen durchgeführt werden. Kinder sollten das Gerät nicht ohne Aufsicht verwenden.
3. UV-Licht ist schädlich für Haut und Augen und kann zu vorübergehender oder dauerhafter Erblindung führen. Schauen Sie niemals direkt in das UV-Licht.
4. Trennen Sie die Stromversorgung, bevor Sie die UV-Lampe installieren oder austauschen. Andernfalls kann es zu einem Stromschlag und zum Tod kommen.
5. Bitte tragen Sie Handschuhe und installieren Sie den HVAC-Luftreiniger, um Schnitte während der Installation zu vermeiden.
6. Achtung beim Transport: Während des Transports sollte die Verpackung aufrecht stehen, vorsichtig behandelt werden und starke Stöße, Vibrationen und Quetschungen vermieden werden.
7. Verändern Sie das Gerät in keiner Weise. Jede Veränderung könnte das Gerät beschädigen oder es für andere gefährlich machen.
8. Reparatur oder Wartungsarbeiten dürfen nur von qualifiziertem Fachpersonal durchgeführt werden.
9. Es darf nur die in diesem Handbuch angegebene Nennspannung verwendet werden.
10. Verwenden Sie dieses Produkt nicht in der Küche, da die öligen Dämpfe die Lebensdauer der Lampen verkürzen können.
11. Verwenden Sie dieses Produkt nicht in der Umgebung von sauren, alkalischen oder anderen organischen Gasen, da dies zu einem Brand führen kann.
12. Verwenden Sie dieses Produkt nicht an brennbaren und explosiven Orten, da es sonst zu einem Brand kommt.
13. Das Produkt kann erst zerlegt werden, nachdem das Produkt 15

Minuten lang geschlossen war.

1. Die Lampenröhre enthält Quecksilber und muss ordnungsgemäß gehandhabt werden.
2. Reinigen Sie kaputte Lampen nicht mit dem Staubsauger.
3. Das Produkt ist nicht wasserdicht und kann nicht in einem Luftbefeuchter oder einer anderen feuchten Umgebung installiert werden.

Liste der Bausatzteile

UV-Einheit * 1 Stück

Magnethalterung * 1 Stück

UV-Röhre * 1 Stück

ST4*25 Schraube *4 Stück

M5 * 12 Bolzen 2 Stück

BMW M5 Mutter * Stück

PARAMETERLISTE

Modell	2402-UV18	2402-UV25
Leistung	18W	25 W
Länge der Lichtröhre	356 mm	436 mm
Lichtwellenlänge	254 nm	254 nm
UV-Lebensdauer	8000 Stunden	8000 Stunden
Montage Lampenrohr	1 Stück	1 Stück
Amerikanischer Standardeingang	Wechselstrom 120 V, 60 Hz	Wechselstrom 120 V, 60 H
Europäische VersionEingang	AC230V 50Hz	AC23V 0 50Hz
Länge derUS-Stromleitungen	3 m	3 m
Länge dereuropäischenStromleitungen	2 m	2 m
Effektive Fläche	65 m2	100 m2

Hinweis: Jedes Modell hat eine Nennstromversorgung von 120 V und V AC. Beachten Sie die Angaben zu Spannung und Frequenz auf dem Typenschild des Produkts.

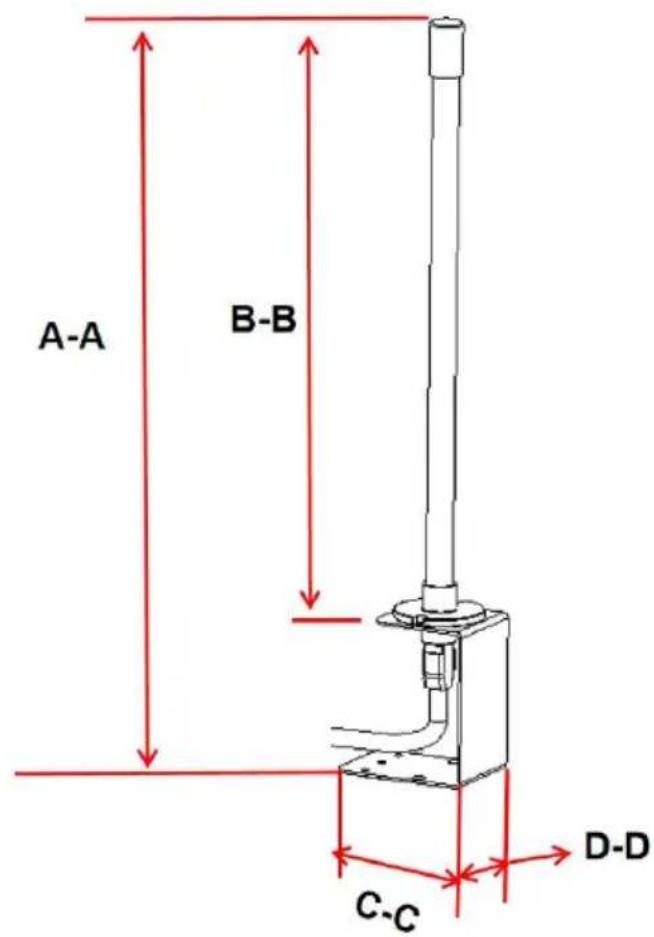

Produktgröße

Hinweis: Bitte beachten Sie, ob der Innenraum des HVAC-Rohrs für das Produkt geeignet ist.

Installationsanleitung

Montageort auswählen

1. Das Gerät kann in jeder beliebigen Ausrichtung montiert werden, jedoch nicht dort, wo Menschen die UV-Lichter sehen können.
2. Wählen Sie einen Standort, an dem sich die UV-Lampe(n) leicht austauschen bzw. reinigen lassen.
3. Installieren Sie das Gerät auf einer ebenen Fläche des Kanalsystems ÜBER der Kühlschlange der Klimaanlage („A-Spule“), wenn Ihr HVAC-System eine Klimaanlage hat. Wenn Ihr HLK-System keine Klimaanlage hat, sollte das Gerät wenn möglich am Zuluftkanal installiert werden. Das Gerät kann bei Bedarf auch am Rückluftkanal installiert werden.

ACHTUNG: Installieren Sie das Gerät nicht in der „A-Spule“ oder unter einem Luftbefeuchter, da es zu Schäden kommen kann.

Wenn Sie sich nicht sicher sind, ob Sie den richtigen Montageort gewählt haben, schlagen Sie im Benutzerhandbuch Ihres HLK-Systems nach oder wenden Sie sich zur Unterstützung an einen qualifizierten Fachmann.

1. Stellen Sie sicher, dass das Gerät nicht in der Nähe von Kunststoff- oder Gummiteilen angebracht ist, die durch UV-Licht beschädigt werden könnten. Wenn die Montagemöglichkeiten begrenzt sind, können Kunststoff und Gummi mit Aluminiumfolienklebeband abgedeckt werden,

um sie vor UV-Licht zu schützen.

Installationsschritte

1. Führen Sie das Netzkabel durch die runde Öffnung der Magnethalte und verbinden Sie den Stecker des Netzkabels mit dem Lampensockel.

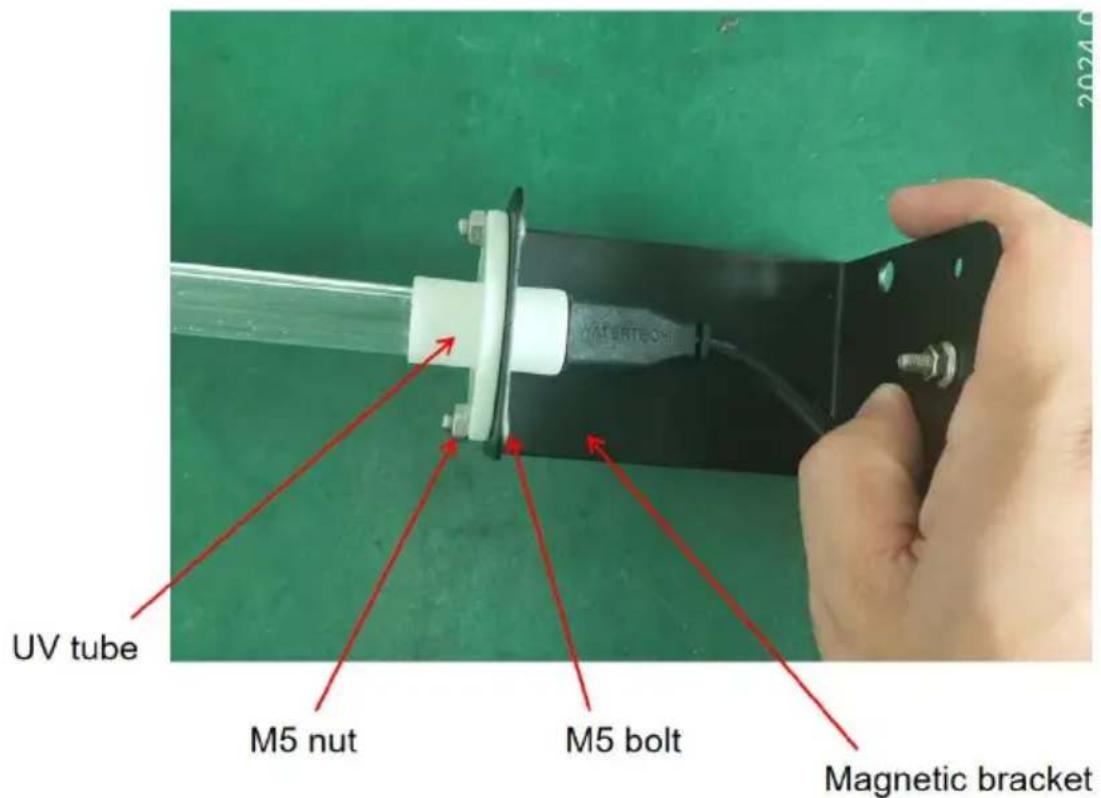

1. Befestigen Sie das Lampenrohr mit zwei M5-Schrauben und Muttern am Magnethalter.

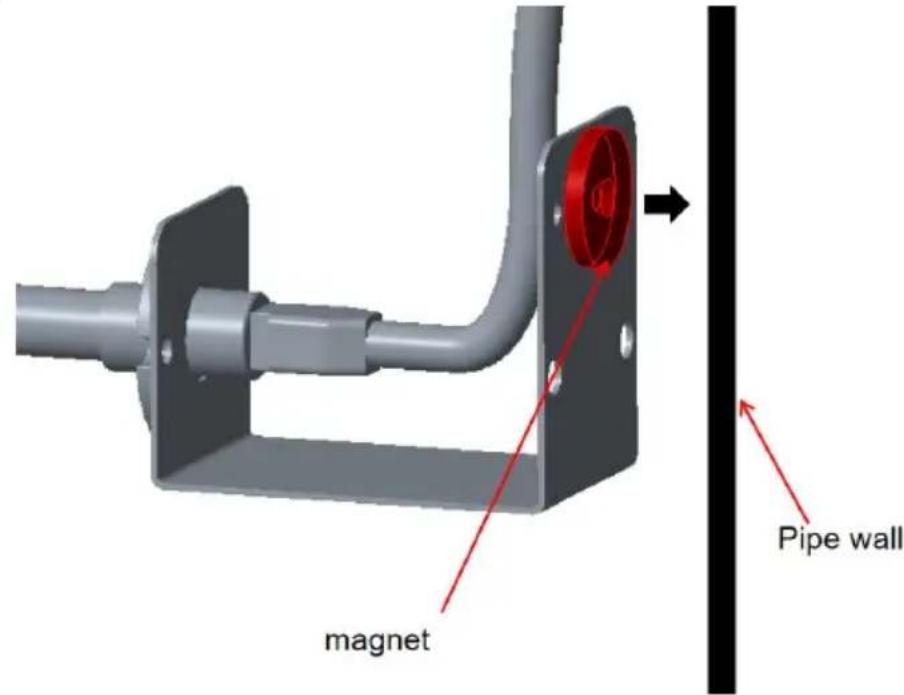

1. Produkt behoben: G. Die Maschine hält die Innenwand des zu verlegenden Rohres durch einen Magneten.

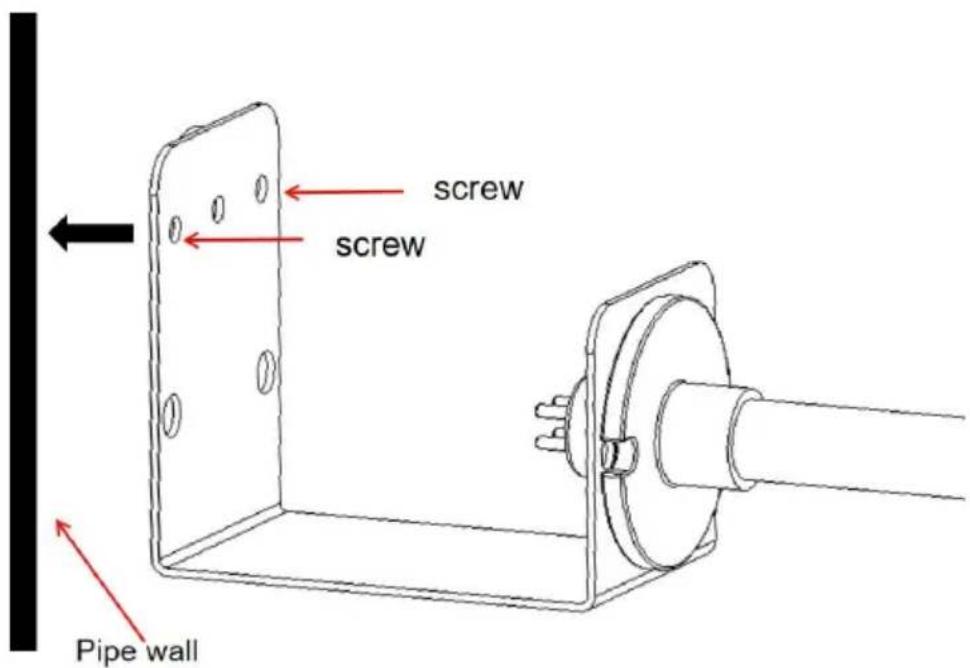

H. Das Produkt kann die Halterung mit zwei Schrauben im Rohr befestigen.

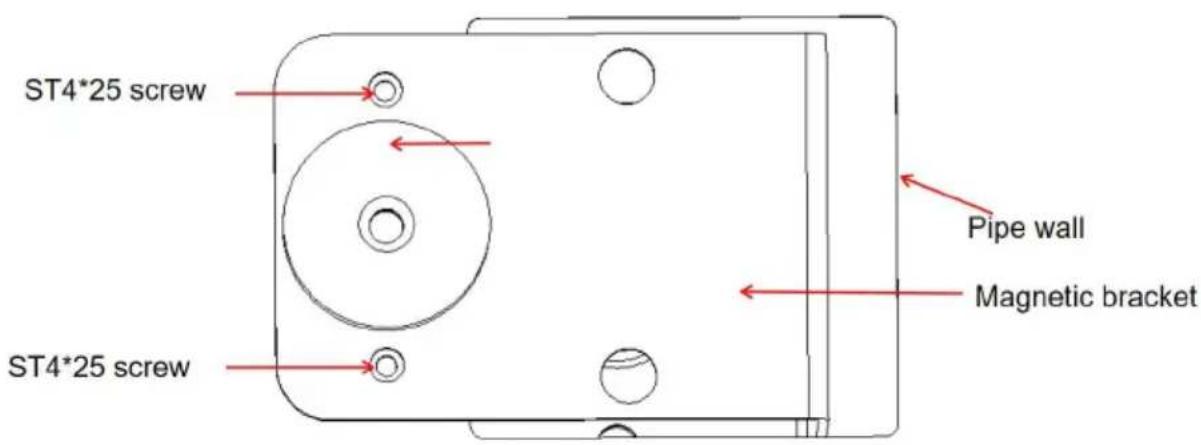

I. Produkte können auch von außen an der Rohrleitung installiert werden. Schneiden Sie zunächst gemäß der Abbildung ein Installationsloch und setzen Sie das Produkt in das Rohr ein. Die beiden Schraubenlöcher der Magnethalterung müssen mit den beiden 3-mm-Bohrlöchern ausgerichtet sein. Eine Position für ein Netzkabel muss freigehalten werden. Befestigen Sie das Produkt dann mit Schrauben am Rohr.

Nach der Installation muss der überschüssige Einschnitt mit Aluminiumfolie oder anderem Isoliermaterial verschlossen werden, um eine UV-Strahlung und damit verbundene Schäden für Personen zu vermeiden.

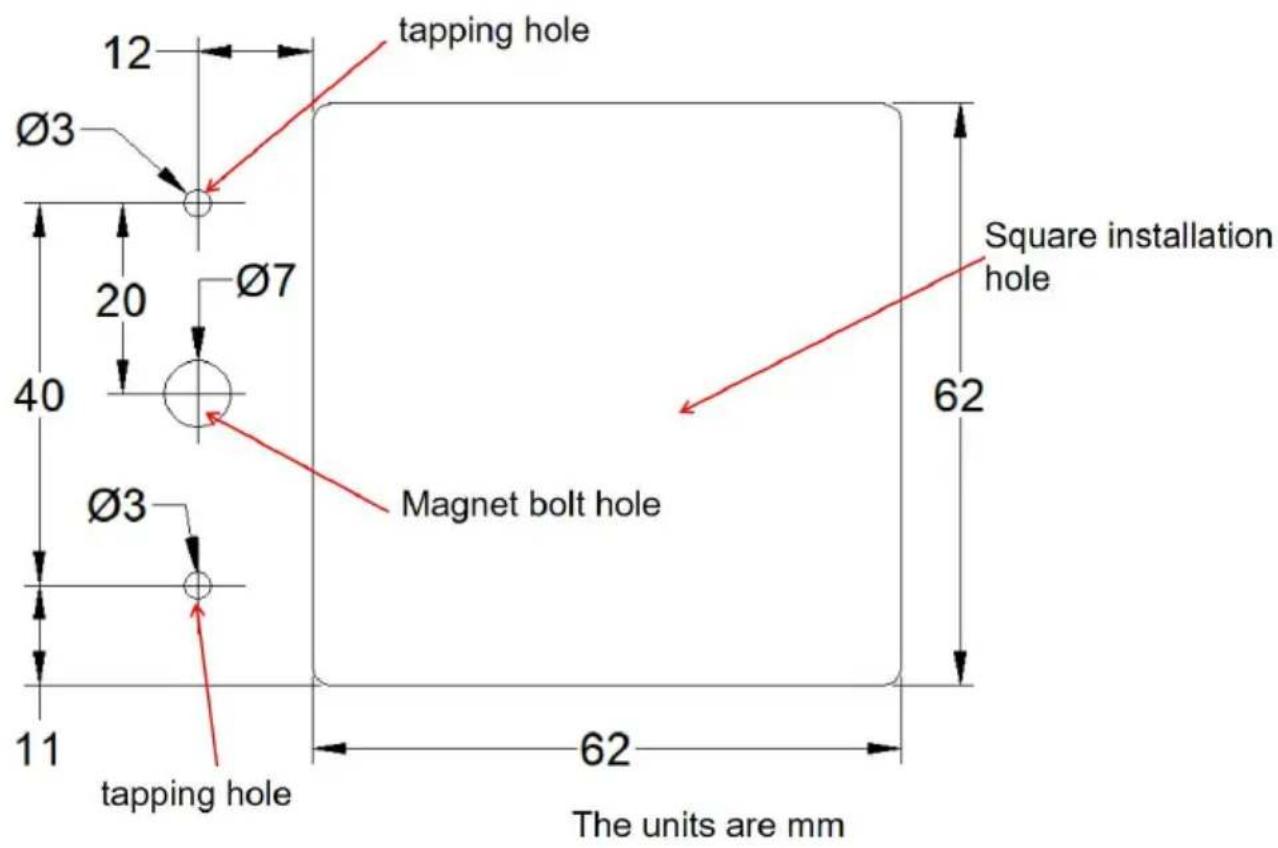

Diagramm zur Größe offener Löcher

Schematische Darstellung der Installation

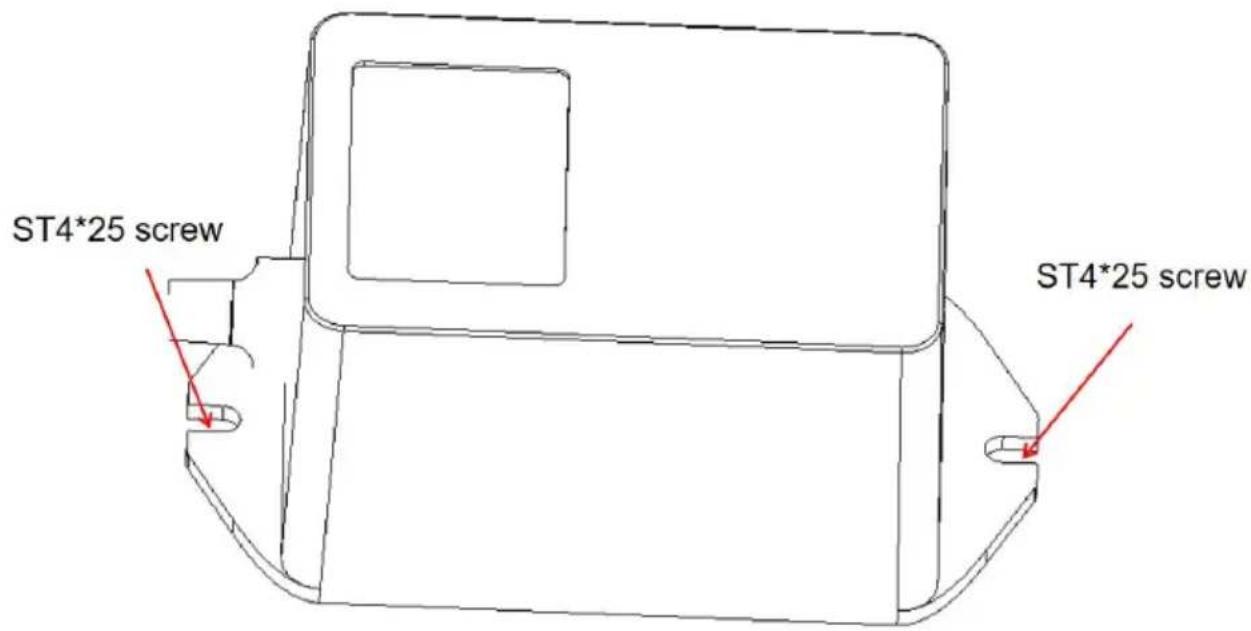

1. Das Vorschaltgerät kann mittels zweier Schrauben an der Rohrwand befestigt werden.

Reinigung und Austausch der Glühbirne

1. Trennen Sie die Stromversorgung des HLK-Systems, ziehen Sie den Stecker aus der Steckdose und lassen Sie die UV-Lampe(n) mindestens 15 Minuten abkühlen, bevor Sie versuchen, die Einheit zu entfernen.
2. Die beiden Stützschrauben entfernen und die Einheit aus dem Rohrleitungssystem schieben.

3a. Reinigen: Halten Sie das Gerät fest und wischen Sie die UV-Lampe mit einem weichen, mit Glasreiniger angefeuchteten Tuch ab. Wenn Sie das Glas mit der Hand berühren, wischen Sie Fingerabdrücke und Schmutz unbedingt mit einem Tuch ab. Stellen Sie sicher, dass die Lampe sauber und trocken ist, bevor Sie das Gerät wieder in den Kanal einsetzen. 3b. Auswechseln: Die Verwendung einer nicht für das Gerät zugelassenen Lampe macht die Garantie ungültig und kann zu schweren Verletzungen oder Schäden führen. Halten Sie das Gerät fest und drücken Sie den Lampenentriegelungsknopf, um die UV-Lampe zu entfernen. Setzen Sie die neue Lampe in das Gerät ein, indem Sie die Lampe von außen einführen, bis die Glühbirne einrastet. Wenn Sie die Glühbirne mit der Hand berühren, wischen Sie Fingerabdrücke oder Schmutz unbedingt mit einem weichen Tuch ab.

feuchten Tuch ab. Stellen Sie sicher, dass die Glühbirne(n) sauber und trocken sind, bevor Sie das Gerät wieder in den Kanal einsetzen.

1. Installieren Sie das Gerät wieder im Kanalsystem und bringen Sie die beiden Schrauben wieder an. Ziehen Sie die Schrauben gleichmäßig an, bis das Gerät sicher sitzt. NICHT ÜBERFEST ANZIEHEN.
2. Schließen Sie die Stromversorgung des HLK-Systems wieder an und stecken Sie das Gerät wieder in eine geerdete Steckdose.

Hersteller: Shanghai Muxin Muye Youxian Gongsi

Adresse: Shuangchenglu 803 Nong 11 Hao 1602A-1609 Shi, Baoshan Qu, Shanghai, 200.000 CN.

Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA

STREET EASTWOOD

NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anal Ort, Rancho Cucamonga, CA 91730
