Rodzaj produktu	Oczyszczacz powietrza do systemu HVAC
Marka	Vevor
Model	2402-UV18
Moc	18 W
Długość lampy UV	356 mm
Długość fali UV	254 nm
Żywotność lampy UV	8 000 godzin
Liczba dostarczanych lamp	1
Napięcie wejściowe US	AC 120 V, 60 Hz
Napięcie wejściowe UE	AC 230 V, 50 Hz
Skuteczna powierzchnia	700 stóp² (≈ 65 m²)
Typ montażu	W kanale HVAC (magnetyczny lub śrubowy)
Główne funkcje	Oczyszczanie powietrza promieniowaniem UV-C, eliminacja mikroorganizmów
Konserwacja	Czyścić lampę miękką szmatką nasączoną środkiem do czyszczenia szyb; wymieniać lampę po 8 000 h
Bezpieczeństwo	Promienie UV szkodliwe dla oczu i skóry; odłączyć przed jakąkolwiek interwencją; nie patrzeć na światło; zalecane rękawice
Dostępne części zamienne	Lampa UV (nr ref. nieokreślony), uchwyt magnetyczny, wkręty ST4×25, śruby M5×12, nakrętki M5
Naprawialność	Wymiana lampy możliwa przez użytkownika; statecznik przymocowany śrubami
Gwarancja	Elektroniczny certyfikat gwarancyjny na www.vevor.com/support
Środowisko instalacji	Nie instalować w kuchni, wilgotnym pomieszczeniu ani z gazami łatwopalnymi/kwasami
Środki ostrożności podczas transportu	Utrzymywać opakowanie w pozycji pionowej, unikać wstrząsów i wibracji

Często zadawane pytania - 2402-UV18 Vevor

Jak zainstalować oczyszczacz powietrza 2402-UV18 w moim systemie HVAC?

Wybierz miejsce w kanale nad wężownicą chłodzącą (jeśli twój system ma klimatyzację). Użyj uchwytu magnetycznego lub wywierć dwa otwory 3 mm, aby przymocować urządzenie za pomocą dostarczonych wkrętów. Upewnij się, że lampa UV nie jest widoczna z zewnątrz. Zakryj wycięcia taśmą aluminiową.

Jakie jest napięcie zasilania tego modelu?

Model 2402-UV18 działa na AC 120 V / 60 Hz (wersja amerykańska) lub AC 230 V / 50 Hz (wersja europejska). Sprawdź tabliczkę znamionową, aby potwierdzić napięcie twojego urządzenia.

Jaką powierzchnię może pokryć ten oczyszczacz?

Skuteczna powierzchnia wynosi 700 stóp kwadratowych (około 65 m²). Odpowiada to domowi średniej wielkości. Dla większych przestrzeni model 2402-UV25 (25 W) pokrywa 1100 stóp².

Jak wymienić lampę UV?

Odłącz zasilanie i odczekaj 15 minut, aż lampa ostygnie. Wyjmij 2 śruby uchwytu, wysuń jednostkę z kanału. Naciśnij przycisk zwalniający, aby wyjąć starą lampę. Włóż nową lampę aż do zatrzaśnięcia. Wytrzyj wszelkie ślady palców miękką, wilgotną szmatką, a następnie zamontuj ponownie.

Czy mogę zainstalować urządzenie w kanale powrotnym?

Tak, urządzenie można zainstalować na kanale powrotnym, jeśli to konieczne. Jednak najlepszą praktyką jest instalacja na kanale nawiewnym, nad wężownicą chłodzącą, jeśli twój system jest w nią wyposażony.

Jakie środki ostrożności należy zachować?

Nigdy nie patrz bezpośrednio na światło UV, może spowodować trwałe uszkodzenie wzroku. Zawsze odłączaj urządzenie przed jakąkolwiek interwencją. Noś rękawice, aby uniknąć skaleczeń podczas instalacji. Nie używaj w wilgotnym lub łatwopalnym środowisku.

Jaka jest żywotność lampy UV?

Lampa UV ma żywotność 8 000 godzin pracy. Zaleca się jej wymianę po tym okresie, aby utrzymać skuteczność oczyszczania.

Czy mogę używać tego urządzenia w kuchni?

Nie, nie zaleca się używania oczyszczacza w kuchni, ponieważ opary olejowe mogą skrócić żywotność lamp. Unikaj również pomieszczeń zawierających gazy kwaśne lub zasadowe.

Jak czyścić lampę UV?

Odłącz urządzenie i odczekaj, aż ostygnie. Przetrzyj lampę miękką szmatką nasączoną środkiem do czyszczenia szyb. Nie dotykaj lampy palcami; jeśli tak się stanie, natychmiast wyczyść, aby uniknąć śladów zmniejszających skuteczność.

Co zrobić, jeśli urządzenie nie działa?

Najpierw sprawdź zasilanie i połączenia. Upewnij się, że lampa jest prawidłowo zatrzaśnięta. Jeśli problem nadal występuje, skontaktuj się z pomocą techniczną na stronie www.vevor.com/support, aby uzyskać pomoc w ramach gwarancji.

INSTRUKCJA OBSŁUGI 2402-UV18 Vevor

Techniczny Wsparcie i certyfikat gwarancji elektronicznej www.vevor.com/support

OCZYSZCZACZ POWIETRZA HVAC

MODELE: 2402-UV18/2402-UV25

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub jakiekolwiek inne podobne wyrażenia używane wyłącznie przez nas przedstawia szacunkowe oszczędności, jakie możesz uzyskać kupując określone narzędzia

z nami w porównaniu do głównych, najlepszych marek i niekoniecznie oznacza to okł wszystkie kategorie narzędzi oferowanych przez nas. Przypominamy o sprawdzeniu ostrożnie

gdy składasz u nas zamówienie, jeśli faktycznie Oszczędność Połowa w porównaniu z wiodącymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

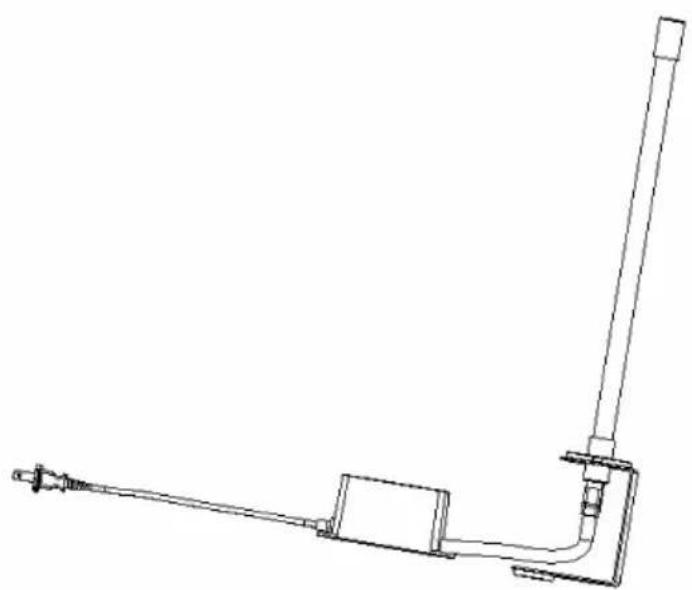

HVAC AIR PURIFIER

Modele : 2402-UV18/2402-UV25

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponowni jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

INSTRUKCJE BEZPIECZEŃSTWA

1. Przed użyciem urządzenia należy uważnie przeczytać i zrozumieć niniejszą instrukcję. Oczyszczacz powietrza HVAC.
2. Instalację powinna przeprowadzić osoba dorosła. Dzieci nie powinny używać urządzenia bez nadzoru.
3. Światło UV jest szkodliwe dla odsłoniętej skóry i oczu, powodując tymczasową lub trwałą ślepotę. Nigdy nie patrz prosto na światło UV.
4. Przed instalacją lub wymianą żarówki UV należy odłączyć zasilanie, przeciwnym razie istnieje ryzyko porażenia prądem i śmierci.

5. Proszę założyć rękawiczki i zainstalować Oczyszczacz powietrza HV, pozwalający uniknąć skaleczeń podczas instalacji.

6. Transport Uwaga: Podczas transportu paczka powinna znajdować się pozycji pionowej, należy obchodzić się z nią ostrożnie, aby nie naraża na silne uderzenia, wibracje i wyciskanie.

7. Nie modyfikuj urządzenia w żaden sposób. Wszelkie modyfikacje mo uszkodzić urządzenie lub uczynić je niebezpiecznym dla innych.

8. Naprawa lub konserwację powinna wykonywać wyłącznie osoba wykwalifikowana.

9. Można stosować wyłącznie napięcie znamionowe określone w niniejs instrukcji.

10. Nie należy używać tego produktu w kuchni, gdyż tłuste opary mo skrócić żywotność lamp.

11. Nie należy używać tego produktu w środowisku o odczynie kwaśn zasadowym lub zawierającym inne gazy organiczne, gdzie istnieje ryzyk powstania pożaru.

12. Nie należy używać tego produktu w miejscach zagrożonych pożare lub wybuchem, gdyż może to spowodować pożar.

13. Produkt można rozmontować dopiero po zamknięciu go na 15 mir

14. Rura świetlna zawiera rtęć i musi być odpowiednio obchodzona.

15. Nie należy czyścić stłuczonych lamp odkurzaczem.

16. Produkt nie jest wodoodporny, nie należy go instalować w nawilża powietrza ani w innym wilgotnym środowisku.

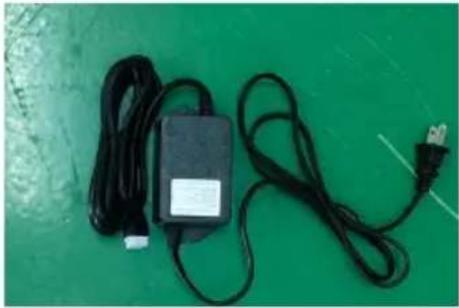

Lista części zestawu

Jednostka UV *1 szt.	Uchwyt magnetyczny*1 szt.	Rurka UV*1 szt.
Śruba ST4*25 *4szt	M5*12 *2szt	M5 nakrętka *2szt

LISTA PARAMETRÓW

Model	2402-UV18	2402-UV25
Moc	18W	25 W
Długość rurki świetlnej	356 mm	436 mm
Długość fali światła	254nm	254nm
Żywotność UV	8000 godzin	8000 godzin
Montaż lampy rurowej	1 szt.	1 szt.
Wejście w standardzie amerykańskim	Prąd zmienny 120 V 60 Hz	Prąd zmienny 120 V 60 Hz
Wersja europejskaWejście	Prąd zmienny230 V 50 Hz	Prąd zmienny23 V 0 50 H
Długość liniienergetycznej w USA	3m	3m
Długość europejskiejlinii energetycznej	2m	2m
Efektywny obszar	700 stópkwadratowych	1100 stópkwadratowych

Uwaga: Każdy model zasilacza ma znamionowe napięcie AC120 V i AC230 V. Zwróć uwagę na informacje o napięciu i częstotliwości na tabliczce znamionowej produktu.

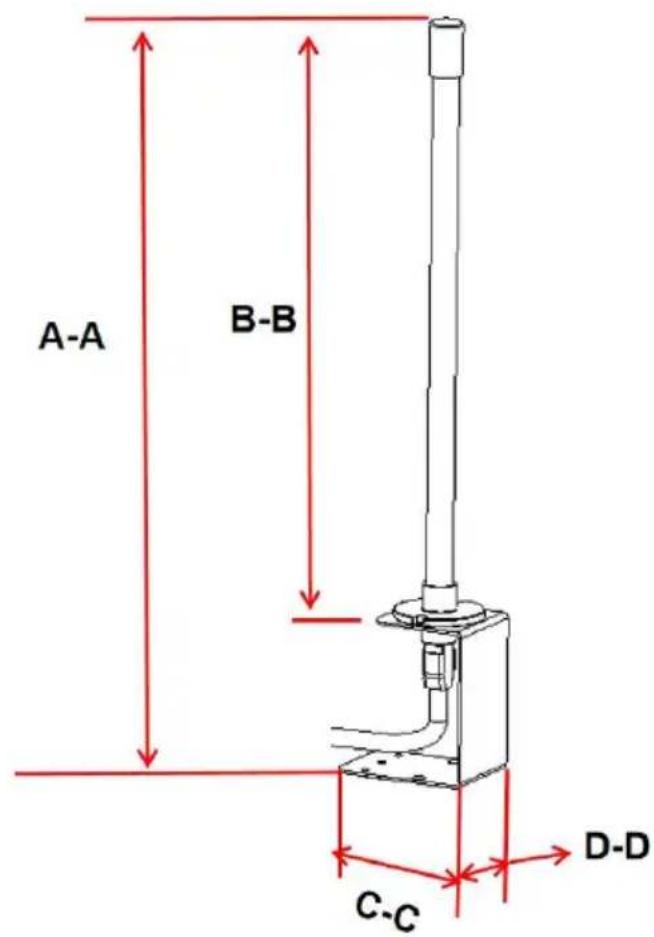

Rozmiar produktu

Model	2402-UV18	2402-UV25
AA	435 mm	515 mm
nocleg ze śniadanier	Około 345 mm	Około 425 mm
DK	80mm	80mm
DD	50mm	50mm

Uwaga: Proszę zwrócić uwagę, czy przestrzeń wewnętrzna rury HVAC jest wystarczająca, aby pomieścić produkt.

Instrukcje instalacji

Wybór miejsca montażu

1. Urządzenie można zamontować w dowolnej pozycji, jednak nie nale go instalować w miejscu, w którym ludzie będą mogli widzieć światła
2. Wybierz miejsce, w którym wymiana i czyszczenie żarówek UV będątwe.
3. Zainstaluj jednostkę na płaskiej powierzchni kanału NAD klimatyzator wężownica chłodząca („wężownica A”), jeśli Twój system HVAC system ma klimatyzację. Jeśli twój system HVAC nie ma klimatyzacji, jednostk powinna być zainstalowana na kanale powietrza nawiewanego, jeśli to możliwe. W razie potrzeby jednostkę można zainstalować na kanale powietrza powrotnego

UWAGA: Nie należy instalować urządzenia w „wężownicy A” lub p nawilżaczem, ponieważ może to spowodować uszkodzenie.

Jeśli nie masz pewności co do wyboru właściwego miejsca montażu, zapoznaj się z instrukcją obsługi systemu HVAC lub skontaktuj się z wykwalifikowanym specjalistą.

1. Upewnij się, że jednostka jest umieszczona z dala od jakichkolwiek plastikowych lub gumowych elementów, które mogą zostać uszkodzone przez promieniowanie UV. Jeśli opcje montażu są ograniczone, plastik

guma mogą zostać pokryte taśmą klejącą z folii aluminiowej, aby chro przed promieniowaniem UV.

Kroki instalacji

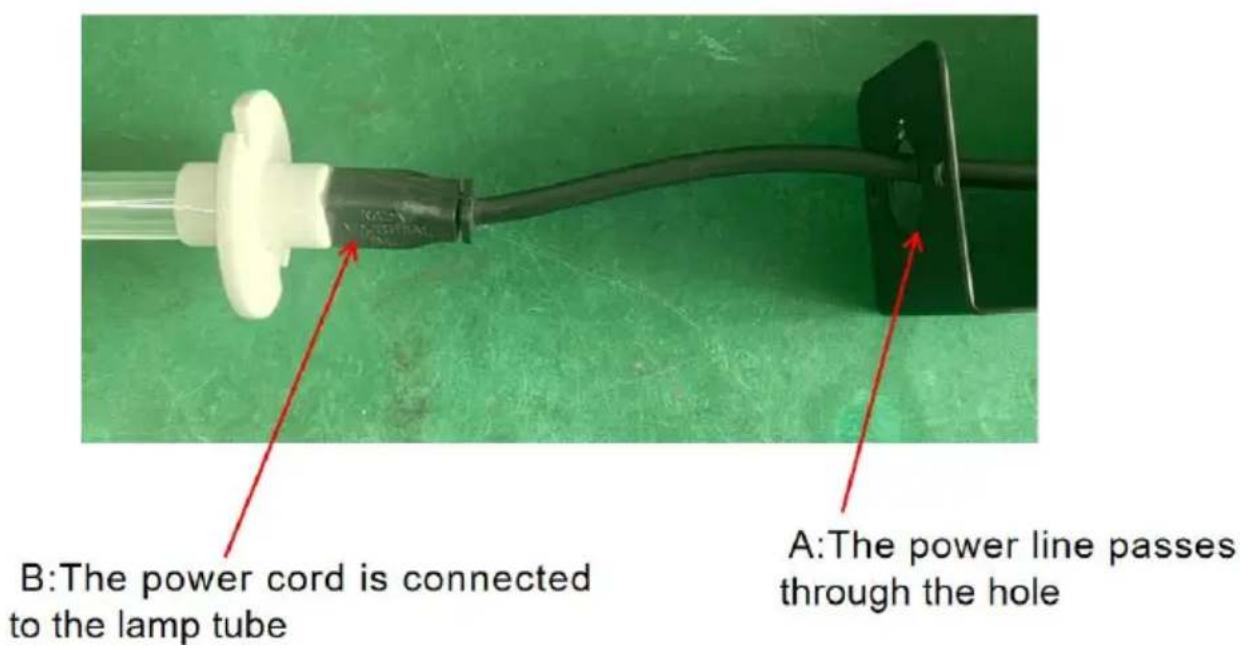

1. Przeprowadź przewód zasilający przez okrągły otwór uchwytu magnetycznego i podłącz złącze przewodu zasilającego do podstawy lampy.

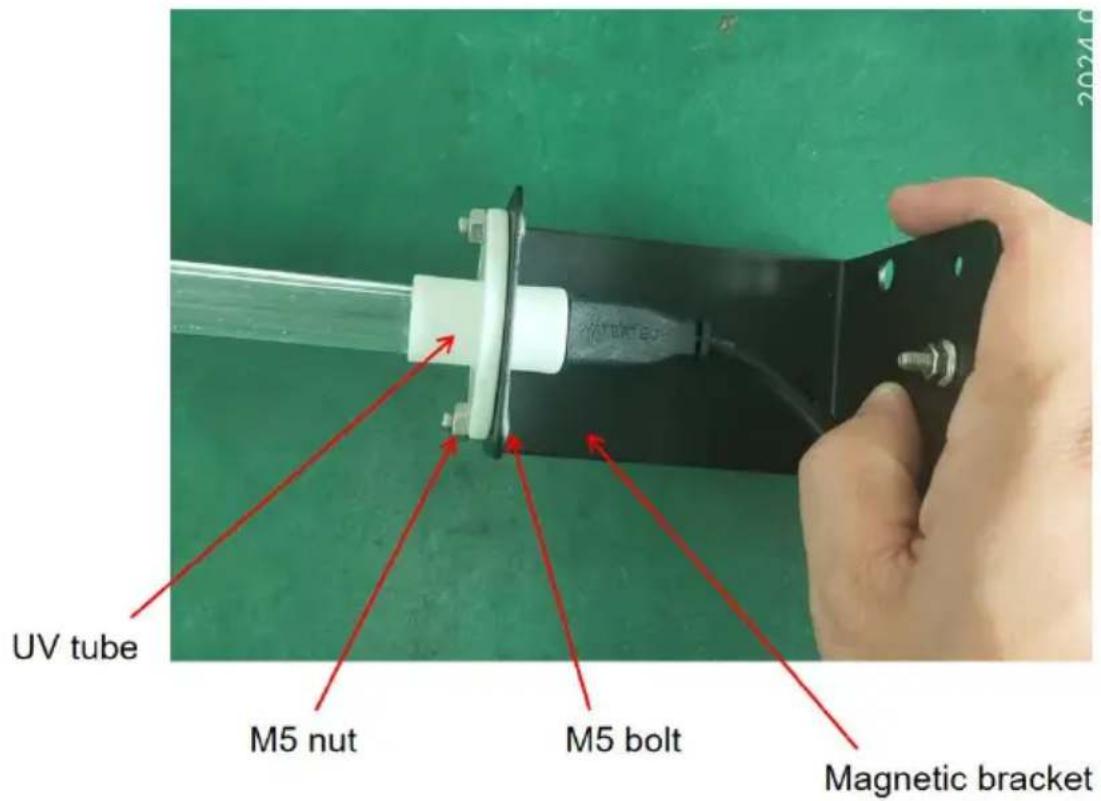

1. Przymocuj rurkę lampy do uchwytu magnetycznego za pomocą dwóch

śrub M5 i nakrętek.

1. Produkt naprawiony:

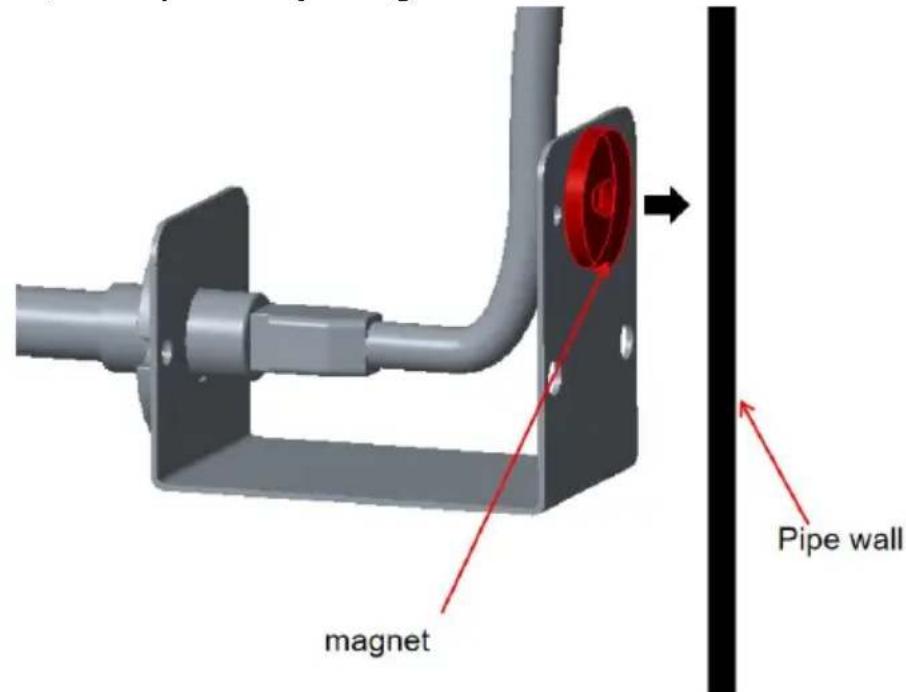

P. Maszyna trzyma wewnętrzną ścianę rury, która ma zostać zainstalowana, za pomocą magnesu

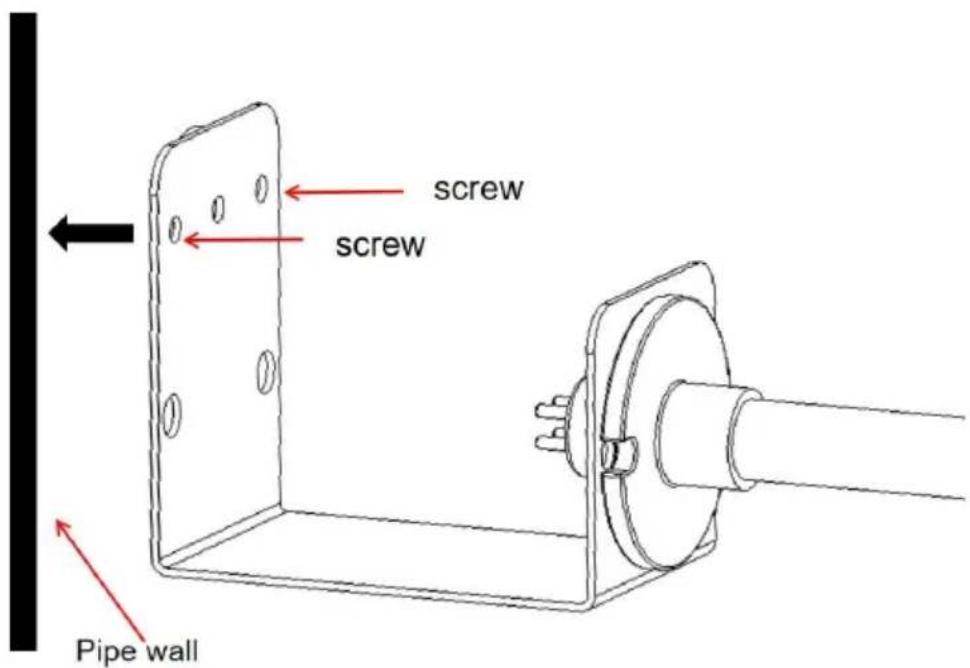

Q. Produkt można zamontować w rurze za pomocą dwóch śrub.

R. Produkty mogą być również instalowane od zewnątrz do rurociągu; Najpierw wytnij otwór montażowy zgodnie z rysunkiem, włóż produkt d u rury. Dwa otwory na śruby w podpórze magnetycznej muszą być wyrównane z dwoma wywierconymi otworami na śruby o średnicy 3 m Musisz zarezerwować pozycję dla przewodu zasilającego, a następnie zamocuj produkt na rurze za pomocą śrub.

Po zakończeniu montażu konieczne jest zamknięcie nadmiaru nacięcia taśmą aluminiową lub innym materiałem izolacyjnym, aby zabezpieczyć się przed promieniowaniem UV, które mogłoby spowodować obrażenia ludzi.

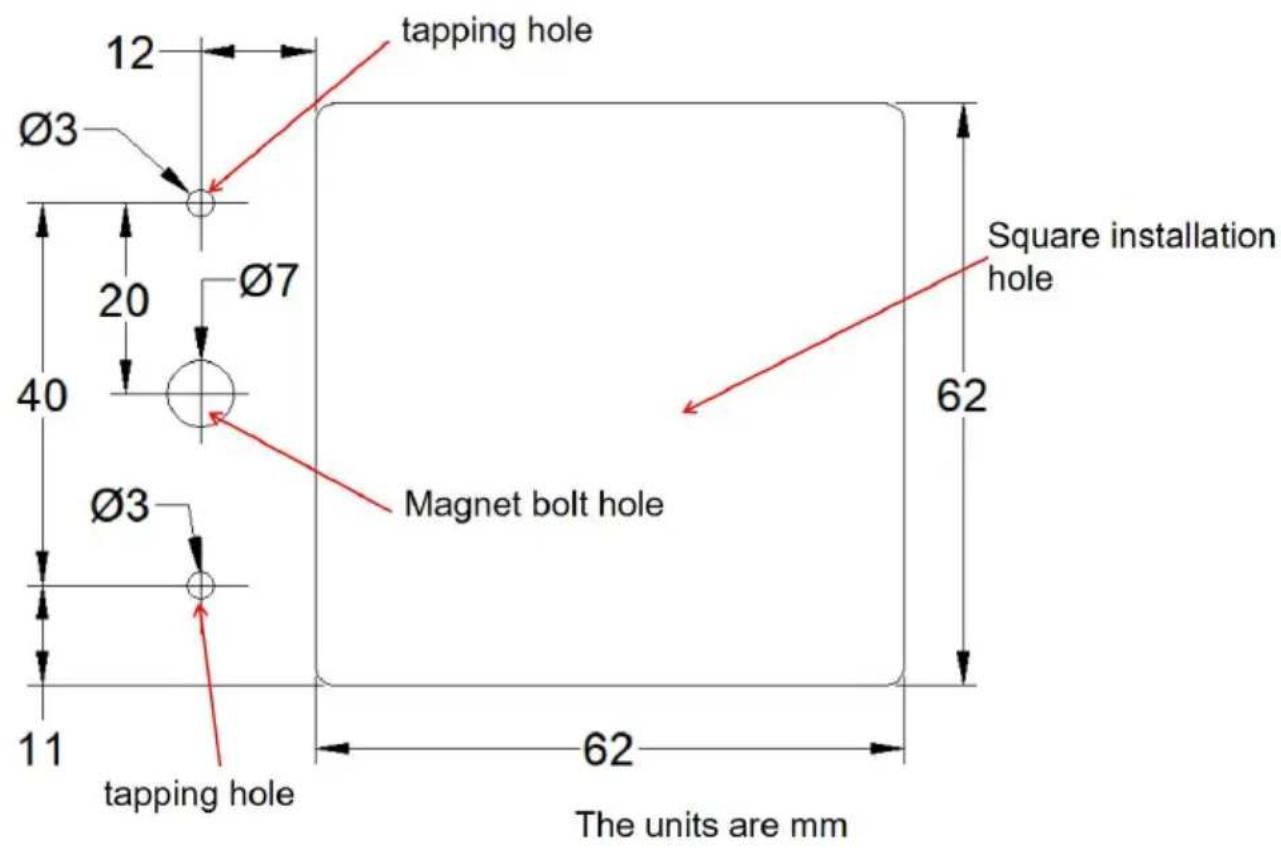

Diagram rozmiarów otworów otwartych

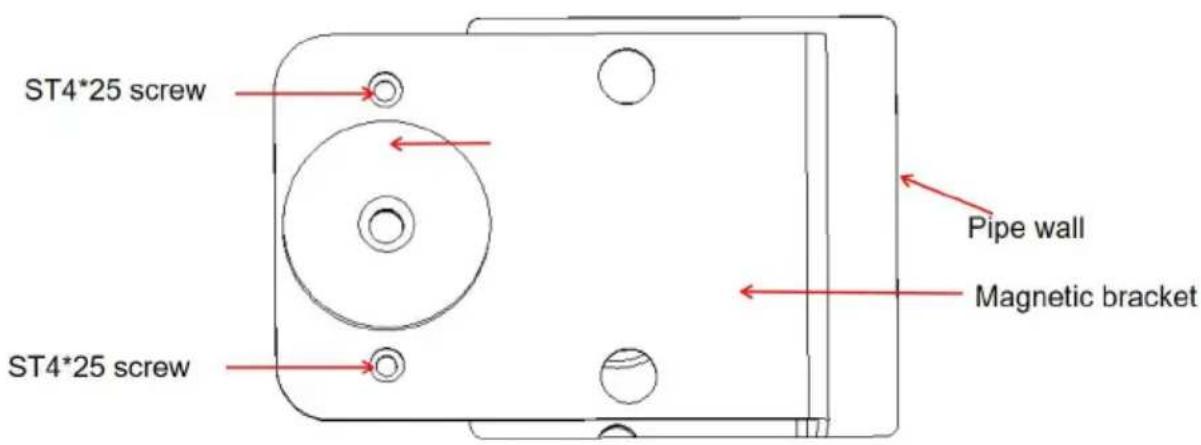

Schematyczny diagram instalacji

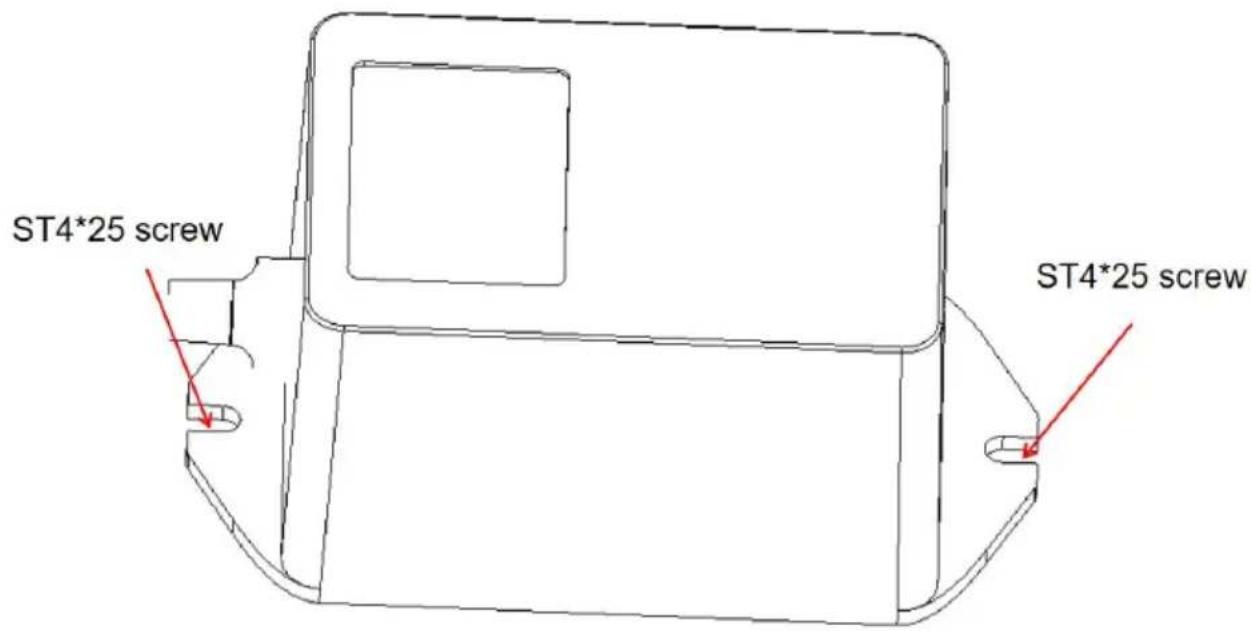

4.Balast można przymocować do ścianki rury za pomocą dwóch śrub.

Czyszczenie i wymiana żarówek

1. Odłącz zasilanie systemu HVAC, odłącz urządzenie od zasilania i pozwól żarówki UV ostygnąć przez co najmniej 15 minut przed prół Wyjmij jednostkę.

2. Odkręć 2 śruby podporowe i wysuń urządzenie z systemu rur.

3a. Czyszczenie: Trzymaj urządzenie mocno i przetrzyj żarówkę(y) UV miękką szmatką zwilżoną płynem do czyszczenia szyb. Jeśli dotkniesz szkła ręką, pamiętaj o wytarciu wszelkich odcisków palców lub brudu szmatką. Upewnij się, że żarówka jest czysta i sucha przed ponownyr zamontowaniem urządzenia w kanale.

3b. Wymiana: Użycie żarówki niezatwierdzonej do urządzenia spowoduje unieważnienie gwarancji i może spowodować poważne obrażenia lub uszkodzenia. Trzymaj urządzenie mocno i naciśnij przycisk zwalniania żarówki, aby wyjąć żarówkę UV. Zainstaluj nową żarówkę w urządzeniu wsuwając żarówkę od na zewnątrz, aż żarówka zatrzaśnie się na swo miejscu. Jeśli dotkniesz żarówki ręką, pamiętaj o wytarciu wszelkich odcisków palców lub brudu miękką, wilgotną ściereczką. Upewnij się, ż

żarówka/żarówki są czyste i suche przed ponownym zamontowaniem urządzenia w kanale.

1. Ponownie zainstaluj jednostkę w kanale i ponownie zainstaluj 2 śru Dokręć śruby równomiernie, aż jednostka będzie pewnie zamocowana r miejscu. NIE ŚRUBY DOKREĘCONE ZBYT MOCNO.
2. Podłącz ponownie zasilanie do systemu HVAC i podłącz urządzenie uziemionego gniazdka elektrycznego.
