BRUKSANVISNING 2402-UV18 Vevor

Teknisk Support och e-garanticertifikat www.vevor.com/support

HVAC LUFTRENARE

MODELL: 2402-UV18/2402-UV25

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "Halva priset" eller andra liknande uttryck som endast används av d representerar en uppskattning av besparingar du kan dra nytta av att köpa vissa ve med oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att tächl alla kategorier av verktyg som vi erbjuder. Du påminns vänligen om att verifiera förs när du gör en beställning hos oss om du faktiskt gör det Sparande Halv i jämförelse med de främsta varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

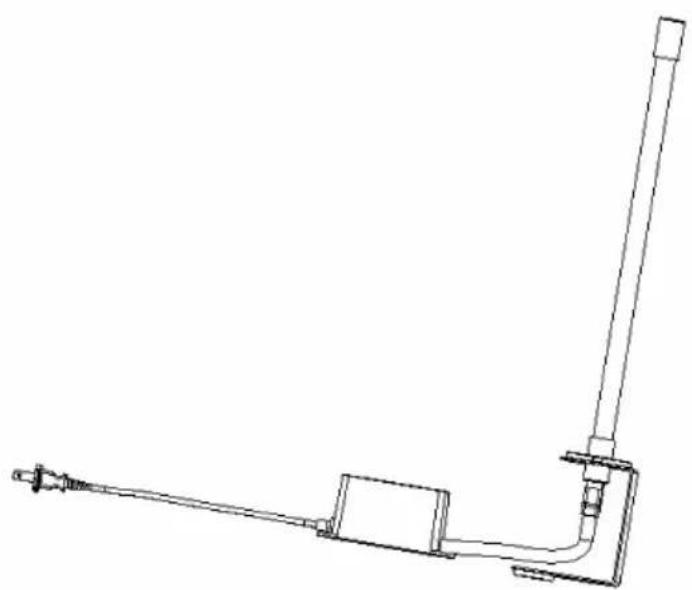

HVAC AIR PURIFIER

Modell : 2402-UV18/2402-UV25

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning användarmanual. Utseendet på produkten är beroende av den produkt fått. Ursäkta oss att vi inte kommer att informera dig igen om det f någon teknik eller mjukvaruuppdateringar på vår produkt.

SÄKERHETSINSTRUKTIONER

1. Läs och förstå denna bruksanvisning noggrant innan du använder luftrenare.
2. Installationen ska utföras av en vuxen och barn ska inte använda utan tillsyn.
3. UV - ljus är skadligt för exponerad hud och ögon och orsakar till eller permanent blindhet. Titta aldrig rakt på UV-ljuset.
4. Koppla bort strömmen innan du installerar eller byter ut UV-lampan annars kan det orsaka stötar och dödsfall.
5. Använd handskar och installera HVAC luftrenare för att undvika skå under installationen.
6. Transport Observera: Under transport ska förpackningen stå upprätt, hanteras med försiktighet, förhindra stark stöt, vibration, extrudering.
7. Modifiera inte enheten på något sätt. Alla modifieringar kan skada enheten eller göra den farlig för andra.
8. Reparera eller underhåll bör endast utföras av en kvalificerad person
9. Endast den märkspänning som anges i denna manual kan använda
10. Använd inte denna produkt i köket, där den oljiga ångan kan förkø lampornas livslängd.
11. Använd inte denna produkt i områden med sura, alkaliska eller organiska gaser där det kan orsaka brand.
12. Använd inte denna produkt på brandfarliga och explosiva platser, annars kommer det att orsaka brand.
13. Produkten kan endast tas isär efter att produkten har stängts i 1 minuter.
14. Lampröret innehåller kvicksilver och måste hanteras korrekt.
15. Rengör inte de trasiga lamporna med en dammsugare.
16. Produkten är inte vattentät, kan inte vara produkten som ska inst i en luftfuktare eller annan våt miljö.

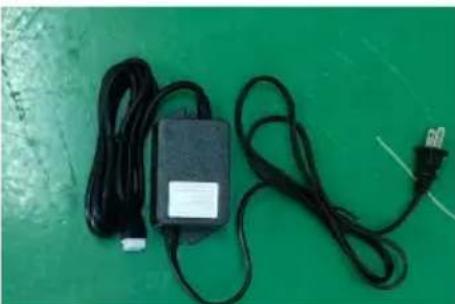

Lista över satsdelar

UV-enhet *1 st	Magnetfäste*1st	UV-rör*1st
ST4*25 skruv *4st	M5*12 bult*2st	M5 mutter *2 st

PARAMETERLISTA

Modell	2402-UV18	2402-UV25
Driva	18W	25W
Ljusrörets längd	356 mm	436 mm
Ljus våglängd	254 nm	254 nm
UV-livslängd	8000 timmar	8000 timmar
Montering lamprör	1 st	1 st
Amerikansk standardingång	AC120V 60Hz	AC120V 60Hz
Europeisk version Ingång	AC230V 50Hz	AC23V 0 50Hz
US Power Line läng	3m	3m
Europeisk kraftledningslängd	2m	2m
Effektivt område	700 fot^2	1100 fot^2

Obs: Varje modell av märkströmförsörjning har AC120V och AC230V. Notera spännings- och frekvensinformationen på produktens märkskylt.

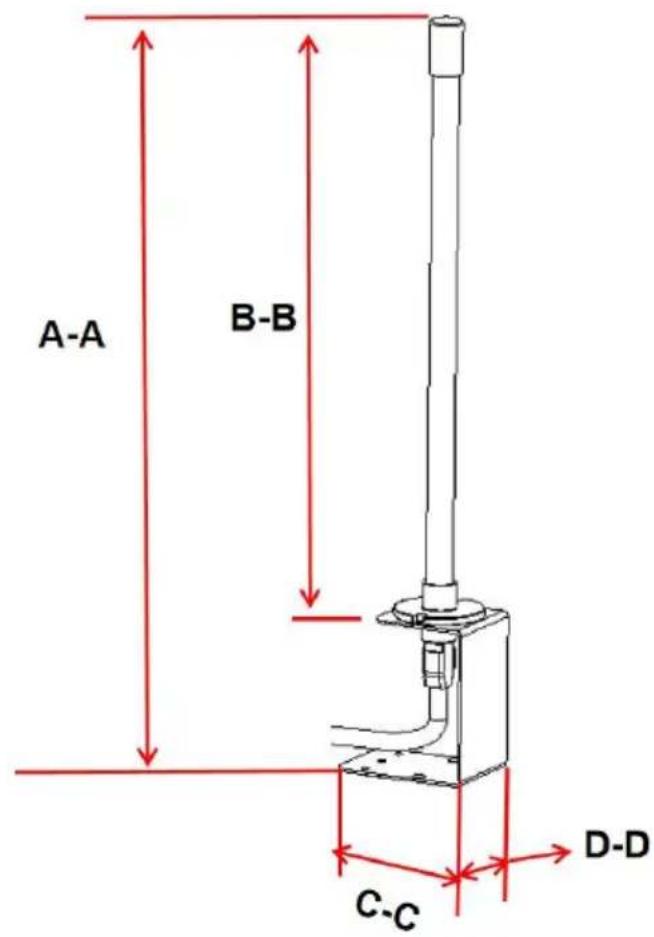

Produktstorlek

Obs: Notera om det invändiga utrymmet på HVAC-röret kan rymma produkten.

Installationsinstruktioner

Välja monteringsplats

1. Enheten kan monteras i valfri riktning, men kan inte installeras där människor kan se UV-ljusen.
2. Välj en plats som gör det enkelt att byta/rengöra UV-lamporna.
3. Installera enheten på en plan yta av kanalarbetet Ovanför luftkonditioneringen kylslinga ("A Coil") om din VVS systemet har luftkonditionering. Om ditt VVS-system inte har luftkonditionering bör enheten installeras på tilluftskanalen om möjligt. Aggregatet kan vid be monteras på en returluftskanal

WARNING: Installera inte enheten i "A-spolen" eller under en luftfuktare eftersom skada kan uppstå.

Om du är osäker på om du har valt en korrekt monteringsplats, se bruksanvisningen för ditt VVS-system eller ring en kvalificerad fackman hjälp.

1. Se till att placera enheten borta från plast- eller gummikomponent som kan skadas av UV-ljus. Om monteringsmöjligheterna är begränsad, kan plast och gummi täckas med tejp av aluminiumfolie för att skydda från UV-ljus.

Installationssteg

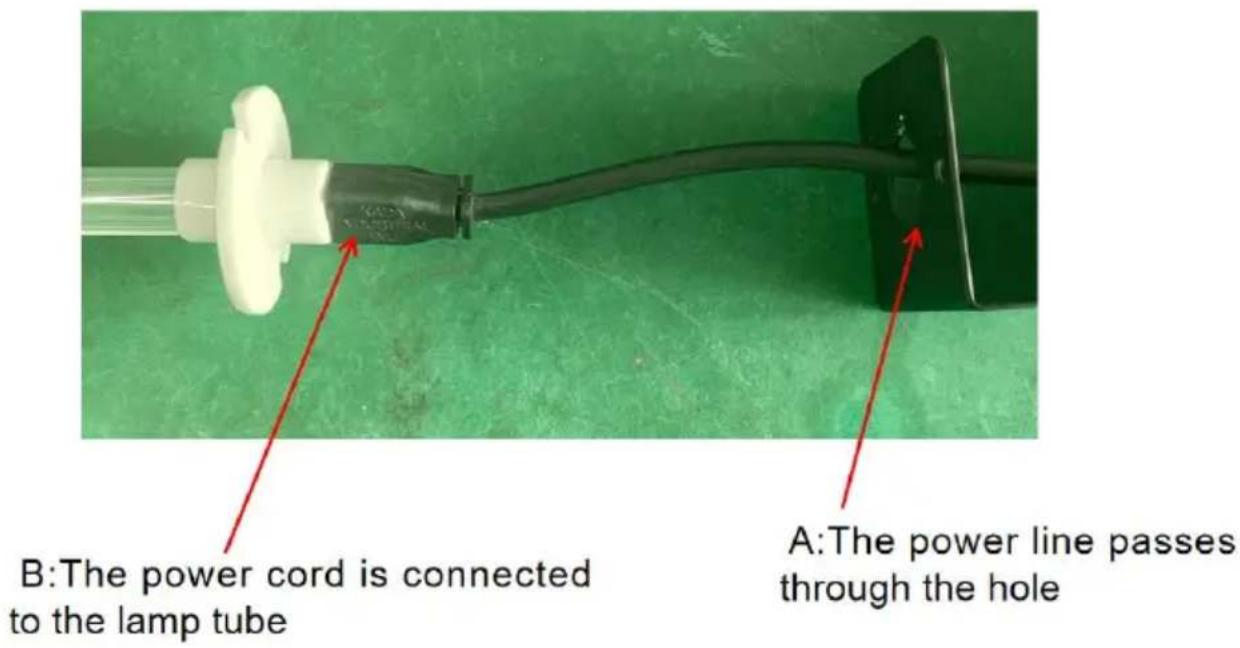

1 . För nätsladden genom det cirkulära hålet på magnetfästet och an

nätkabelns koppling till lampfoten.

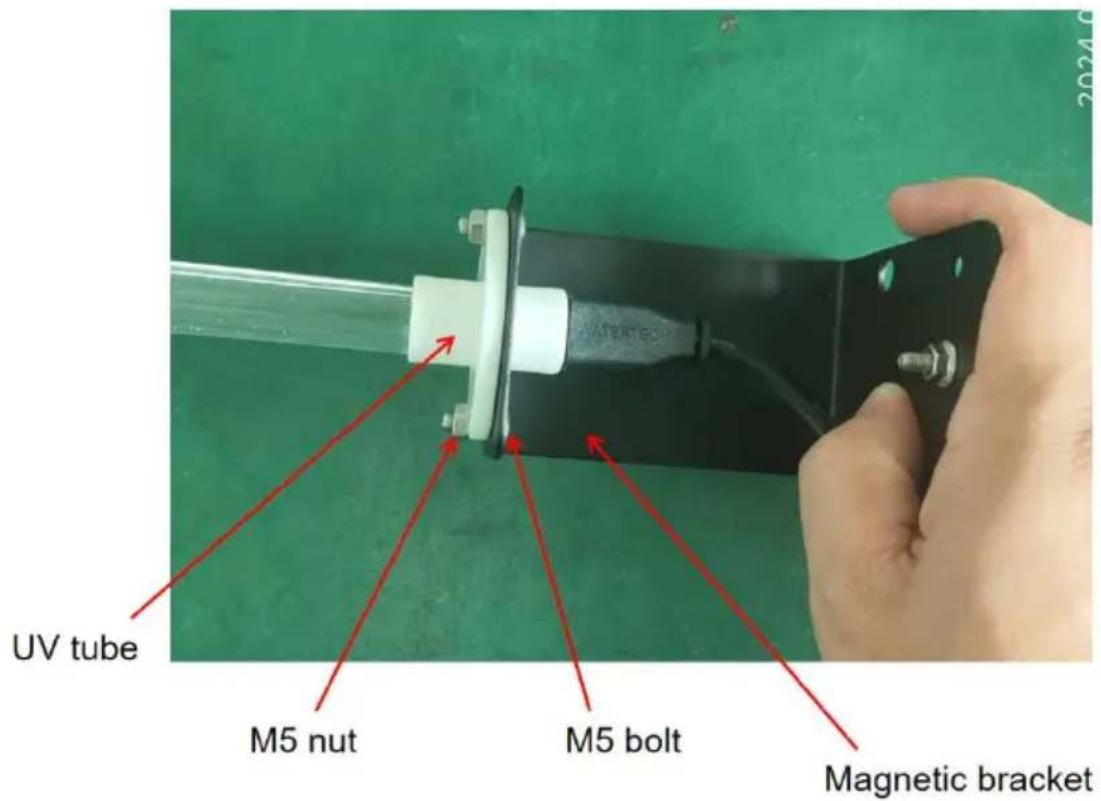

1. Fäst lampröret på magnethållaren med två M5-bultar och muttrar.

UV tube M5 nut M5 bolt Magnetic bracket

1. Produkten fixad:

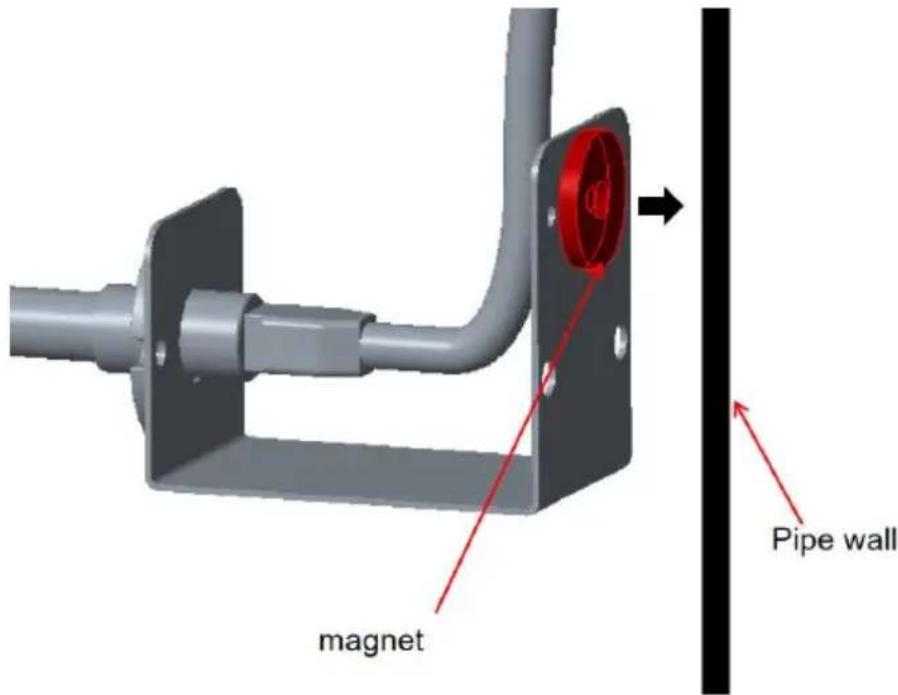

V. Maskinen håller den inre väggen av röret som ska installeras genc

magnet

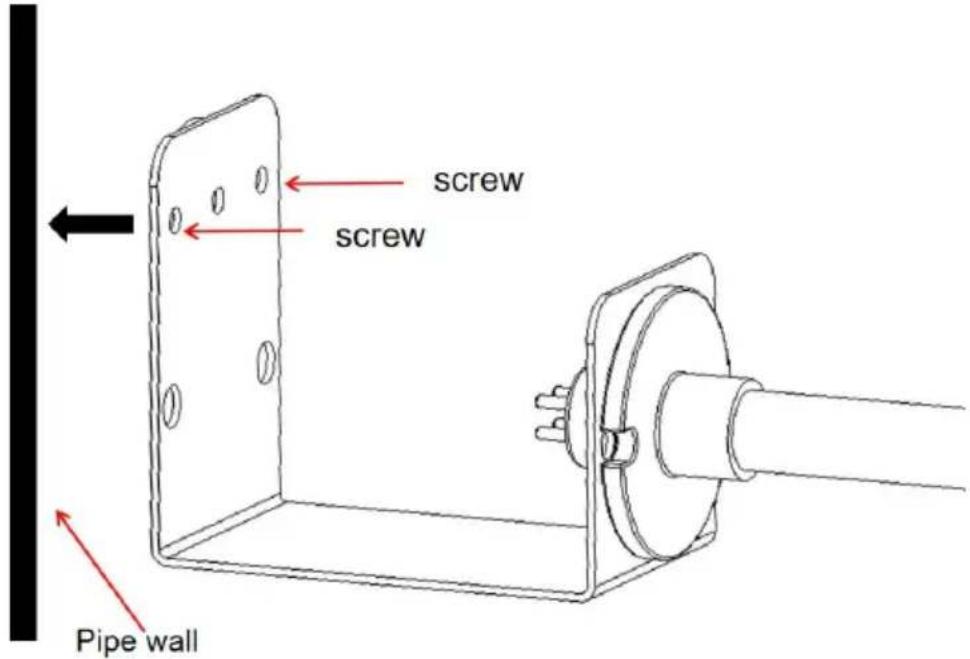

W. Produkten kan installera konsolen i röret genom två skruvar.

X. Produkter kan också installeras från utsidan till rörledningen;

Skär först ett installationshål enligt bilden, sätt in produkten i röret. D skruvhålen på det magnetiska stödet ska vara i linje med de två 3 borrade skruvhålen, måste reservera en plats för en nätsladd och sed fixera produkt på röret med skruvar.

Efter installationen är det nödvändigt att stänga det överflödiga snittet

aluminiumfolietejp eller annat isoleringsmaterial för att undvika UV-ljusexponering och orsaka skada på människor.

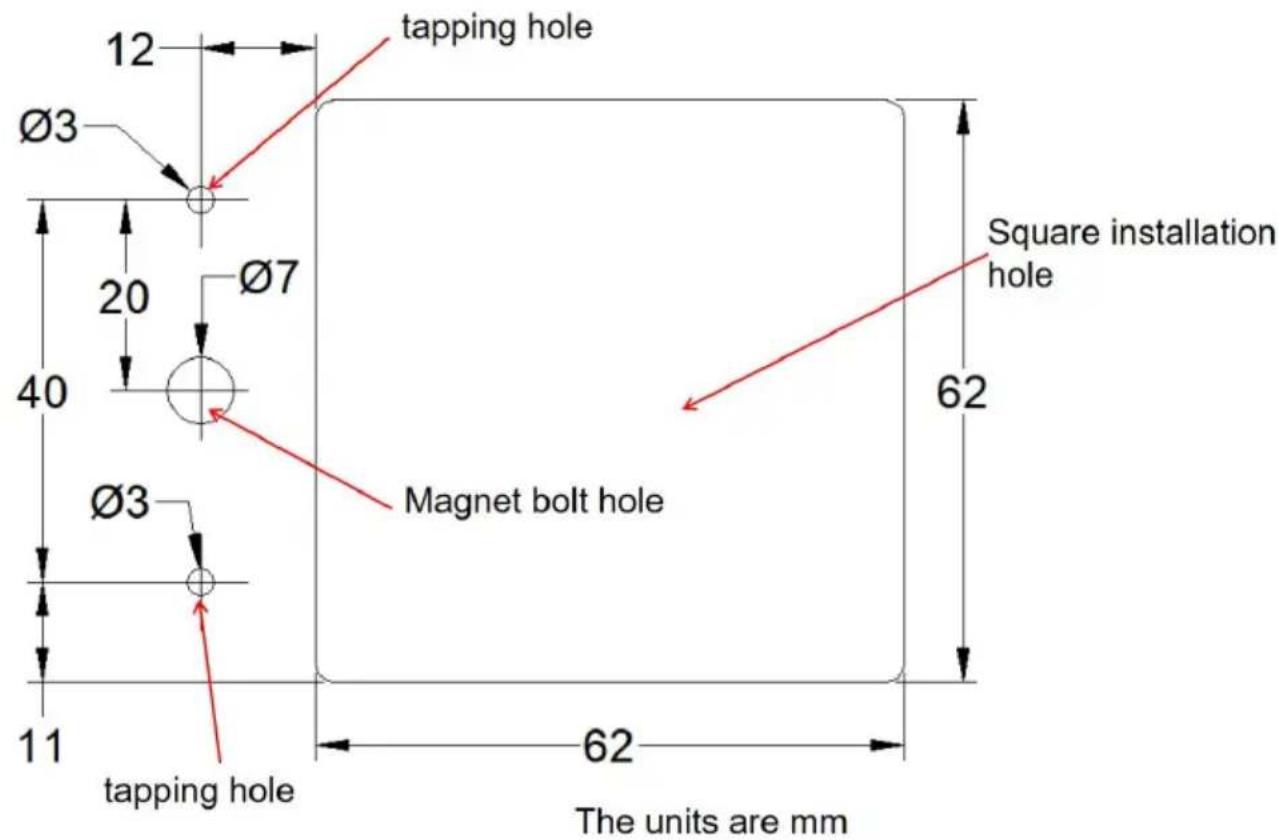

Diagram för öppet hålstorlek

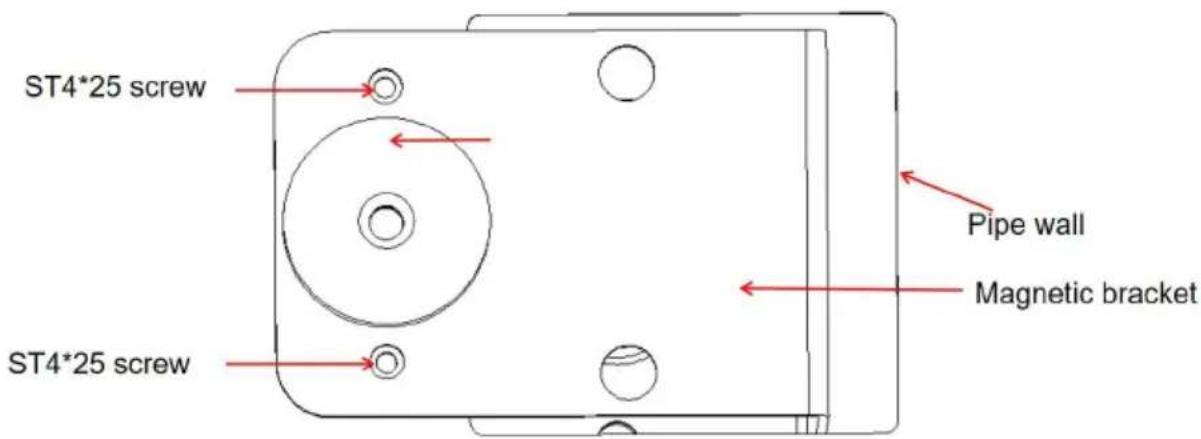

Schematisk bild av installationen

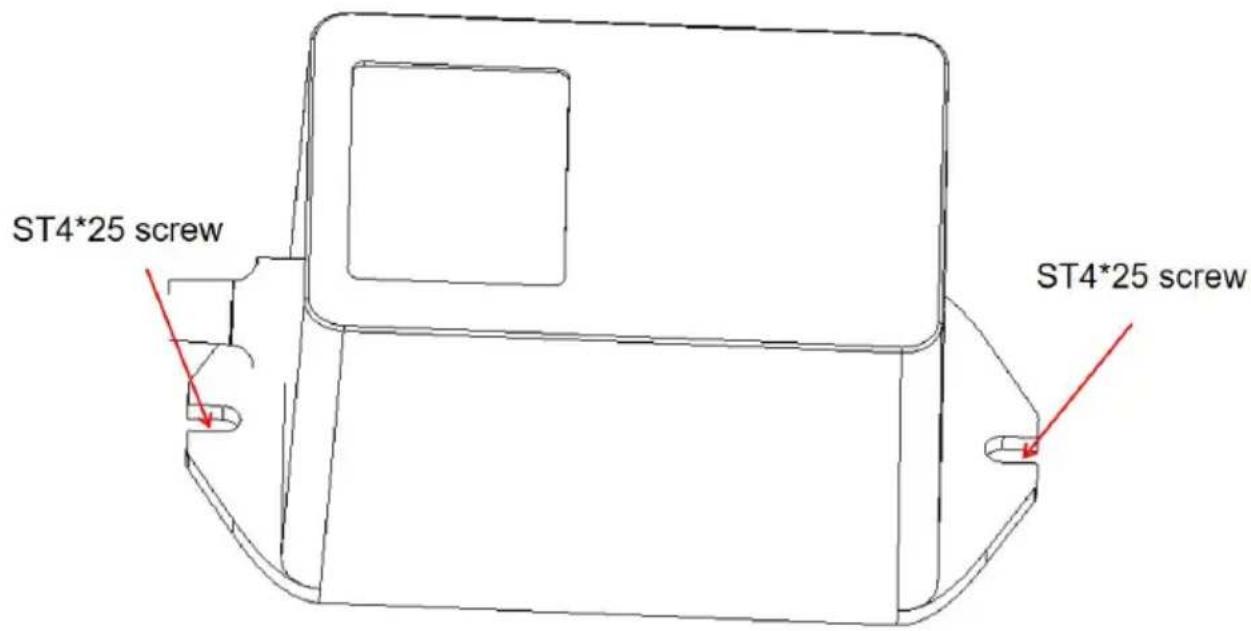

1. Ballasten kan fästas på rörväggen med två skruvar.

Rengöring och byte av lampor

1. Koppla bort strömmen till VVS-systemet, koppla ur enheten och låt UV-lamporna svalna i minst 15 minuter innan du försöker ta bort enh 2. Ta bort de 2 stödskruvarna och skjut ut enheten från rörsystemet. 3a. Att rengöra: Håll enheten ordentligt och torka av UV-lamporna me mjuk trasa fuktad med glasrengöringsmedel. Om du rör vid glaset med handen, se till att torka bort eventuella fingeravtryck eller smuts med trasa. Se till att glödlampan är ren och torr innan du installerar enh tillbaka i kanalen.

3b. Att byta ut: Användning av en glödlampa som inte är godkänd fö enheten upphäver garantin och kan orsaka allvarlig skada eller skada. enheten ordentligt och tryck på lampans frigöringsknapp för att ta bort UV-lampan. Installera den nya glödlampan i enheten genom att skjuta glödlampan från lampan utanför tills glödlampan snäpper på plats. Om rör glödlampan med handen, var noga med att torka bort eventuella fingeravtryck eller smuts med en mjuk fuktig trasa. Se till att glödlamp är rena och torra innan du installerar enheten tillbaka i kanalen.

1. Sätt tillbaka enheten i kanalsystemet och sätt tillbaka de 2 skruvar Dra åt skruvarna jämnt tills enheten sitter säkert på plats. GÖR INTE ÖVERDRÄCK SKRUVAR.
2. Koppla tillbaka strömmen till VVS-systemet och anslut tillbaka enhet till ett jordat eluttag.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200 000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOC NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

UK

REP

Teknisk Support och e-garanticertifikat
