RT015 - Fraiseuse Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Fraiseuse sur table (table de toupie)
Marque	Vevor
Modèle	RT015
Dimensions du plateau	800 x 606 x 36 mm (32 x 24 x 1-3/8 po)
Rainure à onglet (aluminium)	800 mm (32 po)
Insert de table	306 x 229 mm (9 x 12 po)
Guide (clôture)	460 x 150 mm (18 x 6 po)
Port d’extraction de poussière du guide	63 / 77,3 / 68,2 mm (2-1/2 x 3 po)
Étiquette de règle du guide	456 mm (18 po)
Hauteur du piètement	1025 mm
Matière du piètement	Acier avec patins caoutchouc
Poids	Environ 25 kg (estimation)
Alimentation	À connecter à une source d’alimentation adaptée (non spécifiée)
Fonctions principales	Fraisage, profilage, rainurage avec guide et guide d’onglet
Sécurité	Lunettes de sécurité, respirateur, protection auditive obligatoires ; ne pas porter de vêtements amples
Entretien et nettoyage	Garder les lames affûtées et propres ; débrancher avant tout réglage ou changement d’outil
Pièces détachées et réparabilité	Liste complète des pièces fournie ; assemblage par le client ; assistance technique sur www.vevor.com/support
Informations générales	Notice d’utilisation et mode d’emploi disponibles en plusieurs langues ; certificat de garantie électronique

FOIRE AUX QUESTIONS - RT015 Vevor

Comment assembler le piètement de la table ?

Assemblez les croisillons (courts et longs) aux pieds à l’aide des boulons M8x12, écrous hexagonaux M8 et rondelles plates fournies. Serrez à la main d’abord, puis une fois le piètement droit, serrez toutes les vis solidement. Montez ensuite le plateau de table sur le piètement.

Comment installer ma défonceuse sur la table ?

Retournez la table. Centrez la plaque de base de la défonceuse sur le cercle concentrique de l’insert. Utilisez la plaque de base comme gabarit pour percer les trous de montage. Fixez avec des vis adaptées (si les vis d’origine ne sont pas assez longues, procurez-en des plus longues en magasin de bricolage).

Quelles sont les consignes de sécurité essentielles ?

Portez toujours des lunettes de sécurité, un respirateur et une protection auditive. Ne portez pas de vêtements amples ni de bijoux. Gardez la zone de travail propre et dégagée. Débranchez la machine avant de changer les fraises ou d’effectuer des réglages.

Comment régler le guide (clôture) ?

Le guide est réglable en glissant sur les rails en T. Serrez les boutons pour le bloquer en position. Utilisez les règles graduées sur le guide pour un positionnement précis. Pour le déplacement, desserrez les boutons, ajustez, puis resserrez.

Comment raccorder un aspirateur au port d’extraction ?

Le port d’extraction du guide est dimensionné pour un flexible de 63/77,3/68,2 mm (2-1/2 po à 3 po). Utilisez l’adaptateur fourni (2-1/2 x 2 po) si nécessaire. Branchez un aspirateur ou un système d’extraction adapté.

Puis utiliser la table avec n’importe quelle défonceuse ?

Oui, la table accepte la plupart des défonceuses, sous réserve que la plaque de base puisse être montée sur l’insert (306 x 229 mm). Il peut être nécessaire de percer des trous de montage spécifiques à votre défonceuse.

Comment remplacer l’insert de table ?

L’insert est amovible. Retirez les vis qui le maintiennent (si présentes) et soulevez-le. Remplacez-le par un insert neuf (référence : insertion + goupille de guidage, pièce n°90). Assurez-vous qu’il est bien plat et aligné avec le plateau.

Quels outils puis-je utiliser sur cette table ?

Cette table est conçue pour le fraisage avec des fraises de toupie. Vous pouvez réaliser des profilés, rainures, tenons, moulures, etc. Utilisez toujours des fraises affûtées et adaptées à la vitesse de rotation de votre défonceuse.

Comment entretenir la table ?

Nettoyez régulièrement le plateau avec un chiffon doux. Lubrifiez les rails et mécanismes si nécessaire. Vérifiez que toutes les vis sont bien serrées. Rangez la table à l’abri de l’humidité. Consultez la notice pour la liste complète des pièces.

Où trouver les pièces de rechange ou une assistance technique ?

La liste des pièces détachées se trouve dans le manuel. Pour commander ou obtenir de l’aide, rendez-vous sur www.vevor.com/support avec votre certificat de garantie électronique.

MODE D'EMPLOI RT015 Vevor

Assistance technique et certificat de garantie électronique

Ceci est le mode d'emploi d'origine. Veuillez lire attentivement l'intégralité du manuel avant utilisation. VEVOR se réserve le droit d'interpréter clairement ce manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser pour d'éventuelles mises à jour technologiques ou logicielles.

Instructions générales de sécurité

Une extrême prudence doit être utilisée lors du fonctionnement. Pour connaître votre outil électrique, familiarisez-vous avec son fonctionnement, lisez le manuel du propriétaire et appliquez une procédure d'utilisation sûre à tout moment.

outils.

- Connectez votre machine UNIQUEMENT à une source d'alimentation assortie et spécifique.

Gardez les protections en place et assurez leur bon fonctionnement.

- Portez TOUJOURS des lunettes de sécurité, des respirateurs, des protections auditives et des chaussures de sécurité lorsque vous utilisez votre machine.

- NE PAS porter de vêtements amples ou de bijoux lorsque vous utilisez votre machine.

- Un environnement sûr est important. Gardez la zone exempte de poussière, de saleté et d'autres débris à proximité immédiate de votre machine.

- DÉCONNECTEZ la source d'alimentation lors du changement de forets, de ciseaux à creuser, de fraises, de têtes de façonnage, de lames, de couteaux ou lors d'autres réglages ou réparations.

• TOUJOURS garder toutes les sécurités

• NE JAMAIS atteindre au-dessus de la table lorsque l'outil est en fonctionnement. C'est dangereux.
• TOUJOURS garder les lames, couteaux et mèches affûtés et correctement alignés.
• NE JAMAIS laisser un outil sans surveillance pendant qu'il est en fonctionnement.
• SOYEZ VIGILANT ! N'utilisez pas de médicaments sur ordonnance ou d'autres drogues qui pourraient affecter votre capacité ou votre jugement pour utiliser votre machine.
• TOUJOURS utiliser des poussoirs et des planches de guidage pour alimenter votre pièce à travers la machine en toute sécurité.
• TOUJOURS vous assurer que tous les outils utilisés pour les réglages sont retirés avant d'utiliser la machine.
• Toujours garder les spectateurs en sécurité pendant que la machine est en fonctionnement.

Table de toupie avec guide et instructions de sécurité spécifiques

Comme pour tous les outils et machines électriques, des mesures de sécurité et d'attention appropriées doivent être respectées. a. L'utilisation de tout outil ou machine comporte des dangers, alors soyez prudent. Soyez attentif à chaque utilisation de votre outil. Si vous ne connaissez pas son fonctionnement, une table de toupie, vous devriez obtenir les conseils et/ou les instructions d'un professionnel qualifié.

• S'ASSURER que la toupie a été installée en toute sécurité avant d'utiliser la machine, pour un fonctionnement sûr.
• NE JAMAIS effectuer d'opération "à main levée". N'utilisez pas vos mains pour soutenir ou guider la pièce. Utilisez toujours une pince à bascule pour fixer la pièce à couper.
• NE PAS porter de bijoux ou de vêtements amples pendant l'utilisation de cette machine.
• Des LUNETTES DE SÉCURITÉ et un RESPIRATEUR sont fortement recommandés quand vous travaillez avec cette machine. Certaines poussières de sciage peuvent être nocives pour vos poumons ; soyez prudent lorsque vous utilisez cette machine.
• TOUJOURS alimenter la pièce dans la fraise contre le sens de rotation.

- INSPECTER vos pièces. Assurez-vous qu'elles sont exemptes de clous, agrafes, punaises, nœuds

• NE PAS forcer ou essayer de pousser la pièce dans la machine pendant le fonctionnement. Cela peut endommager la machine. Alimentez la pièce avec une prise ferme, lentement et facilement, et maintenez la pièce contre le guide.
• S'ASSURER que la broche tourne dans le bon sens.
• NE PAS laisser qui que ce soit se tenir devant la machine pendant son fonctionnement. • DIFFICULTÉS TECHNIQUES : Tout problème que vous pourriez rencontrer doit être examiné avec précaution, avec l'alimentation COUPÉE et la machine débranchée de la source d'alimentation.
• Ne jamais dessiner le travail morceau dos pendant la coupe opération. Arrêter le routeur peu avant de dessiner le travail morceau.

- Toujours garder les morceaux aiguisés et faire le ménage.

et autres objets pouvant être nocifs pour votre routeur peu.

IMPORTANT: Les consignes de sécurité données ci-dessus ne peuvent être complètes car l'environnement dans chaque boutique est différent. Toujours considérer la sécurité d'abord comme ça s'applique à vos conditions de travail individuelles.

ROUTEUR TABLEAU CARACTÉRISTIQUES

DESSUS DE TABLE

Taille : 800*606*36mm

Aluminium Mitre Voie : 800 mm

Tableau Insérer: 306*229mm

CLÔTURE

Taille : 460*150mm

Poussière Port : 63/77,3/68,2 mm

Protection : plaque en plastique fluorescent

Aluminium Mitre Voie : 460 mm

Règle Étiquette: 456 mm

RESTER

Fait de : Acier

Hauteur : 1025 mm

Comprend : 4 tampons en caoutchouc non marquants Pieds

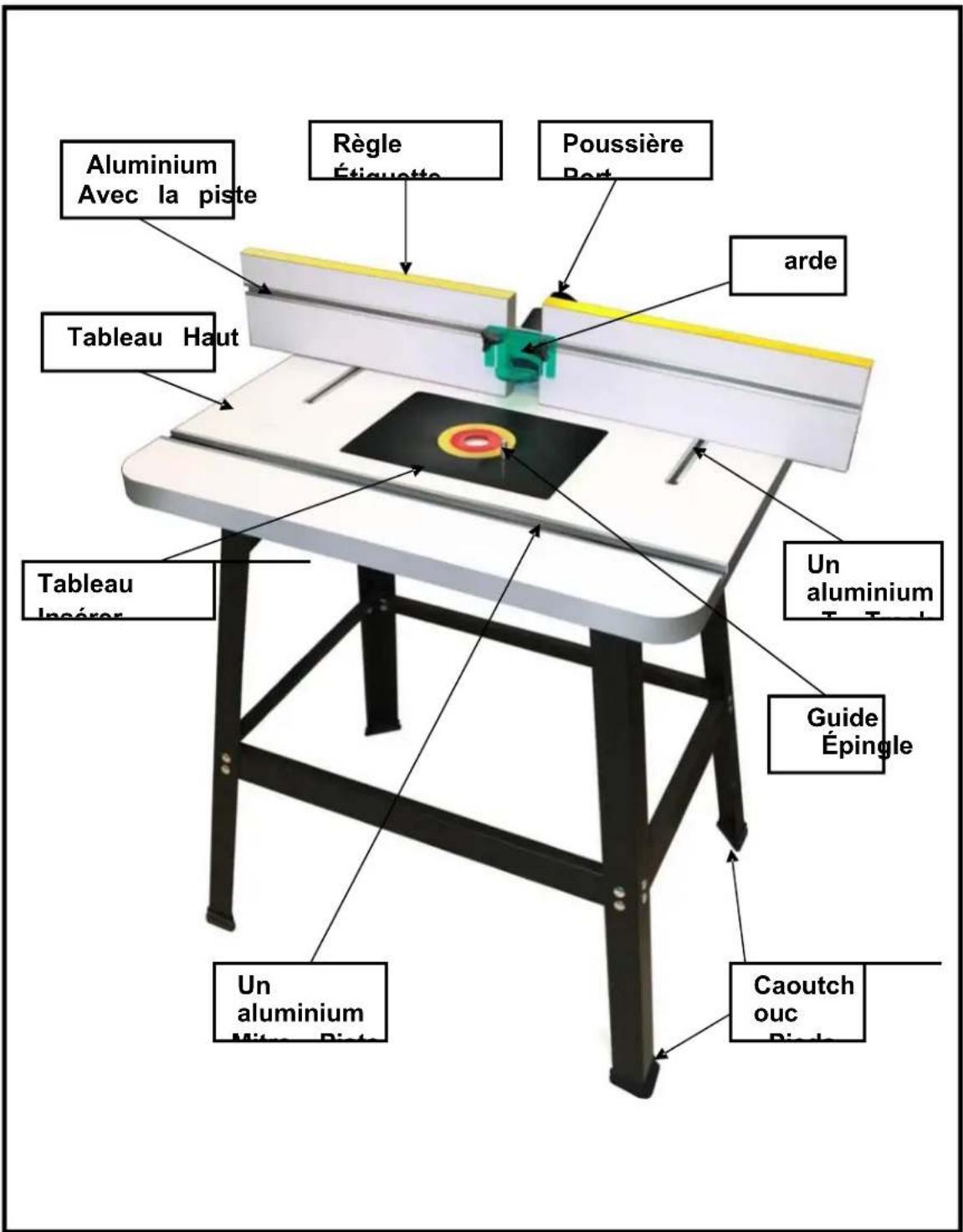

CARACTÉRISTIQUES PHYSIQUES

ASSEMBLAGE & INSTALLATION

Avant l'assemblage du support, veuillez consulter la liste ci-dessous. Votre support est livré avec les pièces et le matériel de montage suivants.

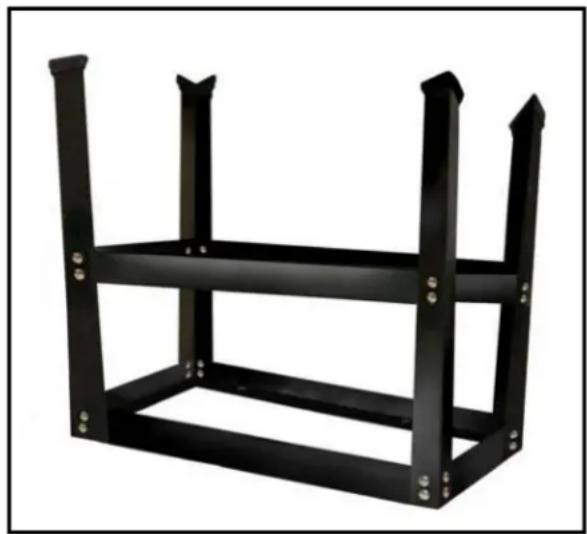

Figure 1 Fixation des pieds aux croisillons

• Équerre courte : 2 pièces • Équerre plus courte : 2 pièces • Équerre grande : 2 pièces • Équerre plus longue : 2 pièces • Boulon à tête ronde M8x12 : 32 pièces • Écrou hexagonal M8 : 32 pièces • Rondelle plate 8 : 32 pièces • Boulon hexagonal M6x16 : 4 pièces • Rondelle plate : 4 pièces • Pieds en caoutchouc : 4 pièces

Sortez les deux équerres courtes et les deux équerres plus longues de la boîte et posez-les sur le sol. Maintenant, prenez les quatre pieds à l'envers et fixez-les aux quatre équerres à l'aide des écrous et boulons 1/4" x 1/2".

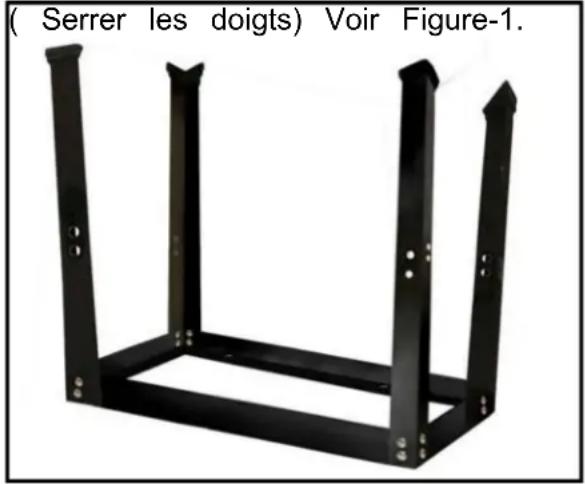

Maintenant, montez les deux autres équerres plus longues et les deux équerres courtes aux pieds à l'aide des écrous et boulons (serrez à la main). Voir Figure 2.

Figure 2 Fixation des croisillons du milieu aux pieds

Maintenant, retournez le support à l'endroit et ajustez les pieds pour qu'ils soient uniformément positionnés, puis serrez bien toutes les vis.

Installation de la table de routeur sur le support

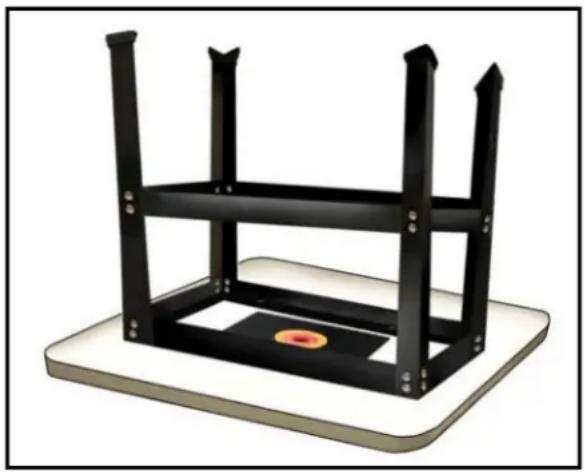

Prenez la table de routeur et posez-la à l'envers sur le sol ou sur un banc. La table de routeur et les croisillons supérieurs du support comportent 4 trous pour monter la table de routeur sur le support. Positionnez le support inversé sur la table de routeur de sorte que les trous soient alignés, puis montez-le à l'aide des rondelles et boulons fournis (serrez à la main). Voir Figure 3.

ASSEMBLÉE ET INSTALLATION

Figure 3 : Montage de la toupie sur le support

Sortez les 4 pieds en caoutchouc du paquet et fixez-en un sur chaque pied. Ensuite, tournez le support à droite et votre table de toupie est installée sur le support.

Marquez les trous de départ. Les trous doivent être à droite de l'ouverture. Marquez également avec du ruban adhésif le devant et le centre de la plaque pour servir de repère.

Centre la plaque de base de la défonceuse sur la crête concentrique la plus proche. Positionnez ensuite les trous de montage le long des lignes radiales. Maintenez la plaque de base en place avec du ruban adhésif (3 à 4 morceaux disposés autour de la bague devraient suffire).

Ensuite, serrez les deux plaques ensemble à l'aide de

pinces en C ou de serre-joints en bois.

Marquez ensuite avec du ruban adhésif le bord avant de la plaque de base de la

défonceuse pour vérifier la position.

Retirez ensuite les vis de la plaque de base. Repérez le haut/avant de votre plaque de base en observant la position de la

Montage de la base de la défonceuse

plaque dans votre défonceuse

Table

Lors du montage d'une grande défonceuse, les poignées doivent être orientées dans la même direction que la longue ouverture. Votre plaque de base actuelle servira de gabarit de perçage. Cependant, vous devez déterminer la position optimale de la défonceuse avant de fixer la plaque de base. Assurez-vous de prendre en compte le réglage des boutons de profondeur, les leviers/boutons de verrouillage de profondeur et l'emplacement de l'interrupteur. Placez votre défonceuse dans la position inversée appropriée sous la table.

Remarque : Les pinces à ressort ne fournissent pas une force de serrage suffisante et pourraient permettre aux pièces de se déplacer.

Percez à travers la nouvelle base en utilisant un foret qui correspond à la taille des trous dans la base de votre plaque de routeur.

Remarque : si possible, effectuez cette opération sur une perceuse à colonne pour garder les trous perpendiculaires.

Important : un morceau de bois doit être serré à l'avant de la plaque de routeur pendant le forage pour éviter l'éclatement de la plaque.

Après avoir retiré les pinces, fraisez les trous de la même manière que la plaque de base propre du routeur. Pour de meilleurs résultats, nous recommandons une fraise à une seule flute à vitesse lente et une perceuse à colonne si disponible.

Enfin, montez la plaque de base sur le routeur. Si les vis fournies avec votre routeur ne sont pas assez longues, des vis plus longues peuvent être achetées dans un magasin de matériel ou un centre de rénovation dans votre région.

Si vous n'êtes pas sûr du processus d'installation, veuillez consulter la vidéo d'installation.

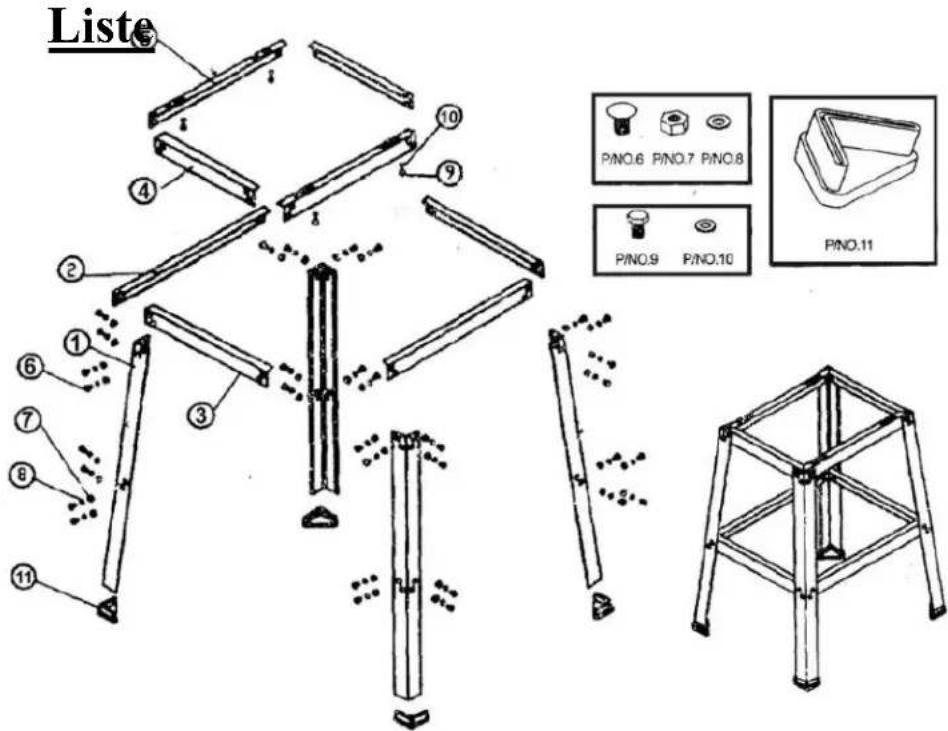

Pièces détachées et pièces de rechange du support

NON	DESCRIPTION	Qté
1	Angle plus long Entretoise	4
2	Angle court Entretoise	2
3	Angle court Entretoise	2
4	Angle court Entretoise	2
5	Angle plus long Entretoise	2
6	Boulon à tête ronde M8 x 12	32
7	Écrou hexagonal M8	32
8	Rondelle plate8	32
9	Boulon hexagonal M6 x 16	4
10	Rondelle plate6	4
11	pieds en caoutchouc	4

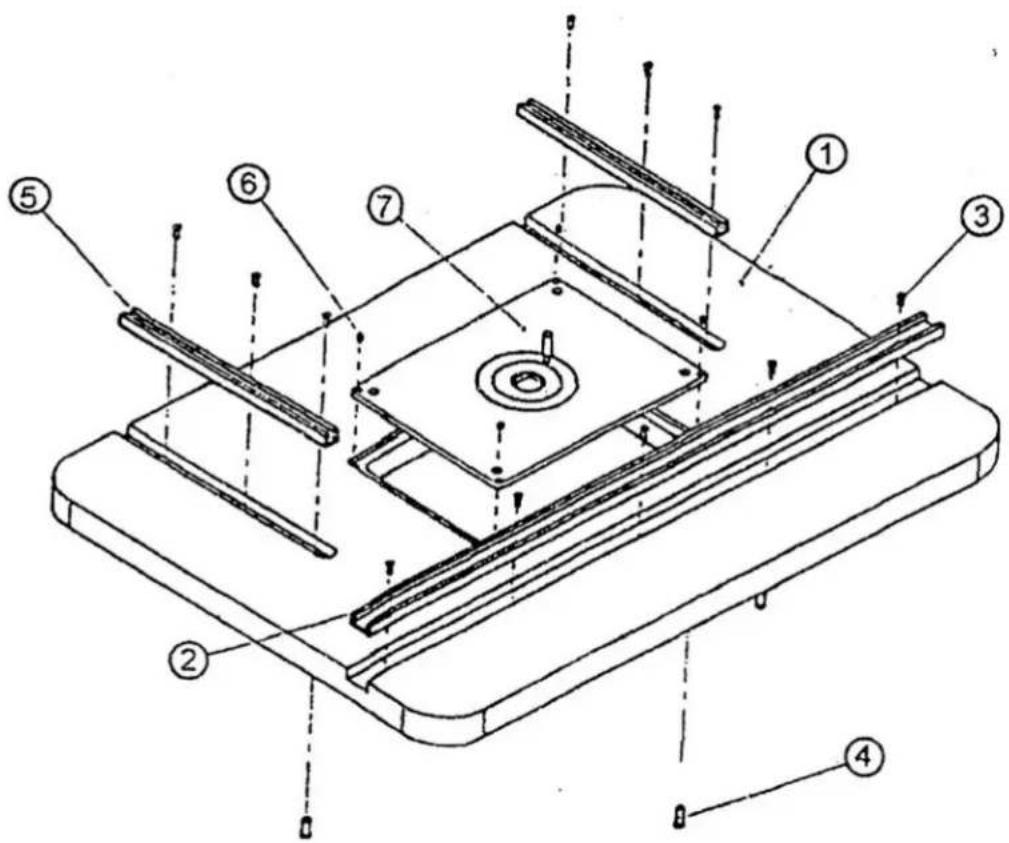

Décomposition et pièces détachées de la table de toupie - Liste

NON	Qté	PARTIE	DESCRIPTION
1	1	Tableau Haut	32” x 24” x 1-3/8”
2	1	onglet en aluminium Pisto	Longueur 32”
3	11	Taraudage à tête plate V	4 po x 1/2”
4	4	Noix	M 1/4” x 1/2”
5	2	Aluminium Rail en T	Longueur 11-3/4”
6	4	Jeu de douilles	6 x 6
7	1	Insertion + Guide Épingle	9 po x 12”

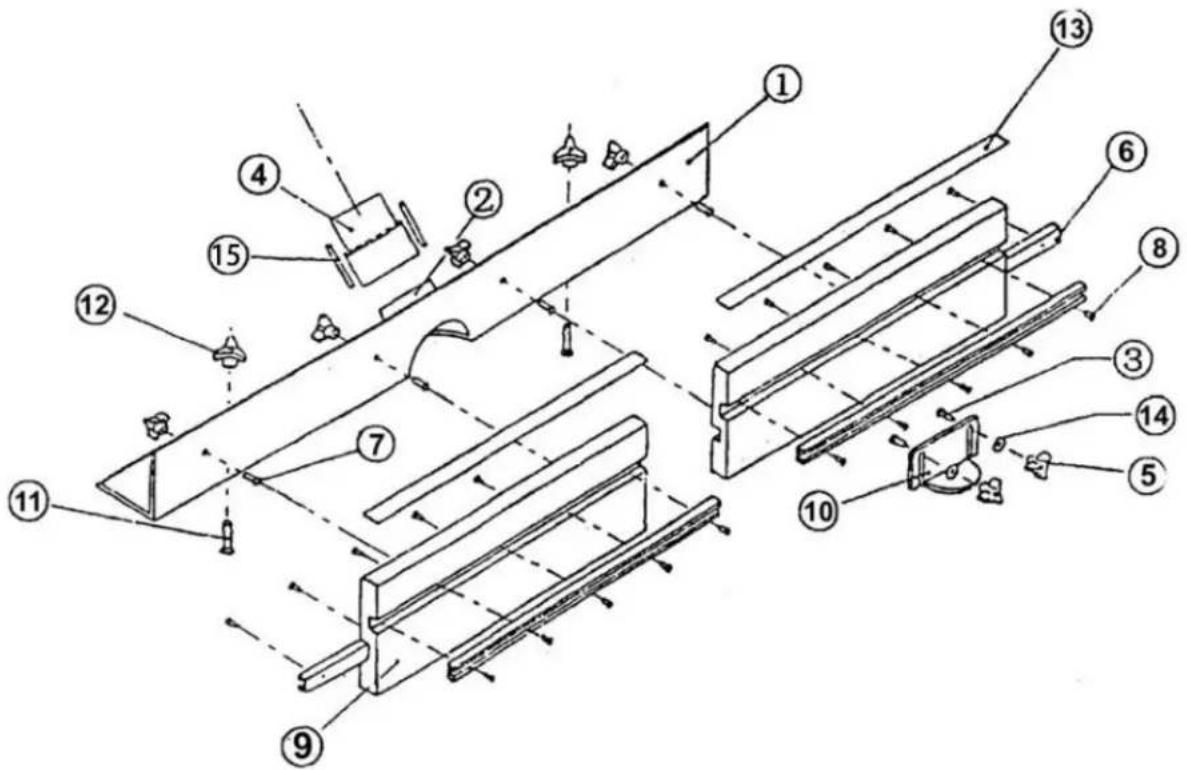

Décomposition et pièces détachées des clôtures - Liste

NON	Qté	PARTIE	DESCRIPTION
1	1	LA aluminium	4 po x 4 po x 33"
2	1	Adaptateur	2-1/2" x 2"
3	2	Machine à tête cylindriq	1/4 " x 1 "
4	1	Poussière Port	2-1/2" x 3"
5	2	Triangle Bouton	1/4 "
6	4	Rail à onglet en alumin	Longueur 18 pouces
7	2	Hex Boulon	5/6 " x 1 "
8	20	Taraudage à tête plate	4# x 1/2"
9	2	Clôture	18" x 6" x 1"
10	1	Peu Couverture	Plastique fluorescent
11	4	Hex Boulon	5/16" x 1"
12	6	K nob	5/1 6"
13	2	Règle Étiquette	Longueur 18 pouces
14	2	Rondelle plate	1/4 "
15	2	Vis à métaux à tête	3/16 po x 2-1/4 po

Les clients doivent assembler à l'aide des pièces ci-dessous :

RT01 5	Nom de la pièce	Quantité
76.	Boulon à tête ronde M8 x 12	32
77.	Écrou hexagonal M8	32
78.	Rondelle plate8	32
79.	Boulon hexagonal M6 x 16	4
80.	Rondelle plate6	4
81.	Bouton 5/16” + boulon hexagonal 5/16” x 1” + ronde 5/16”	6
82.	Bouton 1/4” + boulon hexagonal 1/4” x 1” + rondelle	2
83.	Vis à métaux à tête cylindrique 3/16 po x 2-1/4	2
84.	Longueur de l'étiquette de la règle : 18 po	2
85.	Plaque en plastique fluorescente pour cache-embout	1
86.	Port anti-poussière 2-1/2” x 3”	1
87.	Adaptateur 2-1/2” x 2”	1
88.	Clôture 18” x 6” x 1”	2
89.	Plateau de table 32 po x 24 po x 1-3/8 po	1
90.	Insertion + goupille de guidage 9” x 12”	1
91.	Rail à onglet en aluminium, longueur 32 po	1
92.	Support d'angle plus long	2
93.	Orthèse à angle court	2
94.	Orthèse à angle court	2
95.	Orthèse à angle court	2
96.	Support d'angle plus long	4
97.	Clé hexagonale M3	1
98.	pieds en caoutchouc	4
99.	Axe de position	1
100.	Boulon transversal à tête fraisée M4 * 16 * 4 (avec fixe)	4

Assistance technique et certificat de garantie électronique www.vevor.com/support
