RT015 - Fräsmaskin Vevor - Gratis bruksanvisning och manual

Produkttyp	Fräsmaskin för bord (överfräsmaskinsbord)
Märke	Vevor
Modell	RT015
Bordets dimensioner	800 x 606 x 36 mm (32 x 24 x 1-3/8 tum)
Geringsspår (aluminium)	800 mm (32 tum)
Bordinsert	306 x 229 mm (9 x 12 tum)
Styrning (staket)	460 x 150 mm (18 x 6 tum)
Styrningens dammutssugningsanslutning	63 / 77,3 / 68,2 mm (2-1/2 x 3 tum)
Styrningens skalmärkning	456 mm (18 tum)
Bordsbenens höjd	1025 mm
Bordsbenens material	Stål med gummifötter
Vikt	Cirka 25 kg (uppskattning)
Strömförsörjning	Ansluts till lämplig strömkälla (ej specificerad)
Huvudfunktioner	Fräsning, profilering, spårmarkering med styrning och geringsanslag
Säkerhet	Skyddsglasögon, andningsskydd, hörselskydd obligatoriskt; bär inte löst sittande kläder
Underhåll och rengöring	Håll bladen vassa och rena; koppla bort före justering eller verktygsbyte
Reservdelar och reparerbarhet	Fullständig lista över delar medföljer; montering av kunden; teknisk support på www.vevor.com/support
Allmän information	Bruksanvisning och manual finns på flera språk; elektroniskt garantibevis

Vanliga frågor - RT015 Vevor

Hur monterar man bordsbenen?

Montera korsstagen (korta och långa) till benen med M8x12-bultarna, M8 sexkantsmuttrar och brickor som medföljer. Dra åt för hand först, och när benen är raka, dra åt alla skruvar ordentligt. Montera sedan bordsskivan på benen.

Hur installerar jag min överfräs på bordet?

Vänd på bordet. Centrera överfräsens basplatta på insertets koncentriska cirkel. Använd basplattan som mall för att borra monteringshål. Fäst med lämpliga skruvar (om originalskruvarna inte är tillräckligt långa, skaffa längre i en järnhandel).

Vilka säkerhetsföreskrifter är viktigast?

Bär alltid skyddsglasögon, andningsskydd och hörselskydd. Bär inte löst sittande kläder eller smycken. Håll arbetsområdet rent och fritt. Koppla bort maskinen innan du byter fräsar eller gör justeringar.

Hur justerar man styrningen (staketet)?

Styrningen är justerbar genom att glida på T-spåren. Dra åt knapparna för att låsa den i läge. Använd gradskalorna på styrningen för exakt positionering. För att flytta, lossa knapparna, justera, och dra sedan åt igen.

Hur ansluter man en dammsugare till utsugningsanslutningen?

Utsugningsanslutningen på styrningen är dimensionerad för en slang på 63/77,3/68,2 mm (2-1/2 tum till 3 tum). Använd medföljande adapter (2-1/2 x 2 tum) vid behov. Anslut en dammsugare eller ett lämpligt utsugningssystem.

Kan jag använda bordet med vilken överfräs som helst?

Ja, bordet passar de flesta överfräsar, förutsatt att basplattan kan monteras på insertet (306 x 229 mm). Det kan vara nödvändigt att borra specifika monteringshål för din överfräs.

Hur byter man ut bordinsertet?

Insertet är avtagbart. Ta bort skruvarna som håller det (om de finns) och lyft upp det. Byt ut det mot ett nytt insert (referens: insats + styrpinne, del nr 90). Se till att det är plant och i linje med bordsskivan.

Vilka verktyg kan jag använda på detta bord?

Detta bord är avsett för fräsning med överfräsfräsar. Du kan göra profiler, spår, tappar, lister, etc. Använd alltid vässade fräsar som passar rotationshastigheten för din överfräs.

Hur underhåller man bordet?

Rengör regelbundet bordsskivan med en mjuk trasa. Smörj skenorna och mekanismerna vid behov. Kontrollera att alla skruvar är ordentligt åtdragna. Förvara bordet torrt. Se manualen för fullständig delista.

Var hittar jag reservdelar eller teknisk support?

Listan över reservdelar finns i manualen. För att beställa eller få hjälp, besök www.vevor.com/support med ditt elektroniska garantibevis.

BRUKSANVISNING RT015 Vevor

Teknisk support och e-garanticertifikat

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Vi ber om ursäkt för att vi inte kommer att informera dig igen om det finns någon teknik- eller mjukvaruuppdateringar på vår produkt.

Allmänna säkerhetsinstruktioner

Var ytterst försiktig när du använder alla motordrivna verktyg. Känn ditt motordrivna verktyg, var bekant med dess drift, läs igenom ägarmanualen och utöva säker användning hela tiden.

- Anslut din maskin ENDAST till en matchande och specifik strömkälla.

- Bär ALLTID skyddsglasögon, andningsskydd, hörselskydd och säkerhetsskor när du använder din maskin.

- Bär INTE lösa kläder eller smycken när du använder din maskin.

- En säker miljö är viktig. Håll området fritt från damm, smuts och annat skräp i omedelbar närhet av din maskin.

- KOPPLA FRÅN strömkällan när du byter borr, hålsågar, frässtift, formhuvuden, blad, knivar eller gör andra justeringar eller reparationer.

- Håll ALLTID alla säkerhetsskydd på plats och säkerställ att de fungerar korrekt.

- NÅ ALDRIG över bordet när verktyg är i drift. Det är farligt.

- Håll ALLTID blad, knivar och bits slipade och korrekt inriktade.

- Lämna ALDRIG ett verktyg obevakat när det är i drift.

- VAR UPPMÄRKSAM! Använd INTE receptbelagda läkemedel eller andra droger som kan påverka din förmåga eller ditt omdöme att säkert använda din maskin.

- Använd ALLTID tryckpinnar och fjäderbrädor för att säkert mata ditt arbete genom maskinen.

- Se ALLTID till att alla verktyg som används för justeringar tas bort innan du använder maskinen.

- Håll alltid åskådare på säkert avstånd medan maskinen är i drift.

Liksom alla elverktyg och maskiner måste korrekt säkerhet och uppmärksamhet följas. Det finns en risk förknippad med att använda alla verktyg eller maskiner, var försiktig och uppmärksam varje gång du använder ditt verktyg. Om du inte är bekant med driften av ett routerbord bör du få råd och/eller instruktioner från en kvalificerad yrkesutövare.

• Se till att routern är säkert installerad innan du startar maskinen, för säker drift.
• Utför ALDRIG några "fria handoperationer". Använd inte händerna för att stödja eller styra arbetsstycket. Använd alltid vippklämma för att säkra arbetsstycket vid skärning.
• Bär INTE smycken eller lösa kläder när du använder denna maskin.
• Skyddsglasögon och andningsskydd rekommenderas starkt när du arbetar med denna maskin. Sågdamm kan vara skadligt för lungorna; var försiktig när du använder denna maskin.
• Mata ALLTID arbetsstycket mot fräsens rotationsriktning.
• Inspektera dina arbetsstycken. Se till att de är fria från spikar, häftklamrar, stift, kvistar och andra föremål som kan vara skadliga för dig.
• Tryck INTE eller överbelasta arbetsstycket mot maskinen under drift. Detta kan orsaka skada på maskinen. Mata arbetsstycket med ett fast grepp, långsamt och lätt, och håll arbetsstycket mot staketet.
• Se till att axeln roterar i rätt riktning.
• Låt INTE någon stå framför maskinen medan den är i drift.
• TEKNISKA PROBLEM. Eventuella problem du stöter på bör undersökas noggrant med strömmen AV och maskinen urkopplad från strömkällan.
• Dra ALDRIG tillbaka arbetsstycket under skärande drift. Stoppa frässtålet innan du drar tillbaka arbetsstycket.
• Håll ALLTID skären skarpa och rena.

frässtål.

VIKTIGT: Säkerhetsinstruktionerna ovan kan inte vara fullständiga på grund av att miljön i varje verkstad är annorlunda. Tänk alltid på säkerheten först när det gäller dina individuella arbetsförhållanden.

FRÄSBORD

EGENSKAPER

BORDSKIVA

Storlek: 800*606*36 mm

Aluminiumspår för geringsanslag: 800 mm

Bordsinsats: 306*229 mm

FRÄSSKYDDSANORDNING

Storlek: 460*150 mm

Dammutlopp: 63/77,3/68,2 mm

Skydd: Fluorescerande plastplatta

Aluminiumspår för geringsanslag: 460 mm

Linjal Märka: 456 mm

ST OCH

Gjord av: Stål

Höjd: 1025mm

Inkluderar: 4 st icke-skada gummi Fötter

FYSISK DRAG

MONTERING & INSTALLATION

Före montering av stået, var god ta en titt på listan nedan. Din stå kommer med följande delar och monteringshårdvara.

• Kort vinkelbygel: 2 st • Kortare vinkelbygel: 2 st • Lång vinkelbygel: 2 st • Längre vinkelbygel: 2 st • Runt huvudbult M8x12: 32 st • Sexkantsmutter M8: 32 st • Platt bricka 8: 32 st • Sexkantsbult M6x16: 4 st • Platt bricka: 4 st • Gummi fötter: 4 st

Ståmontering

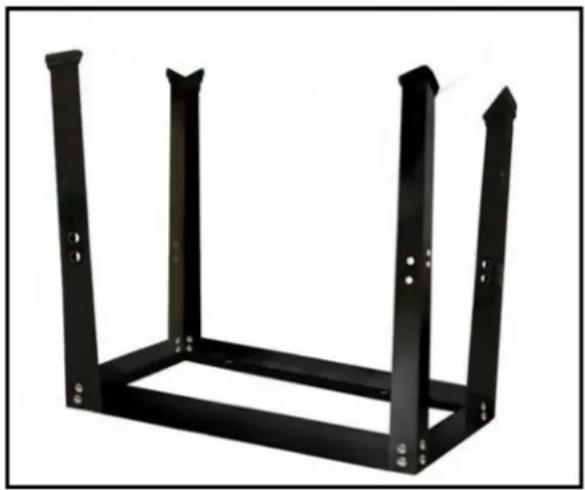

Ta de två korta och de två längre vinkelhängslen ut ur lådan och lägg dem på golvet. Ta nu de fyra benen upp och ner, och fäst dem vid de fyra hängslen med hjälp av 1/4" x 1/2" muttrar och bultar. (Dra åt med fingret) Se Figur-1.

Figur-1 Fästa benen på hängslen

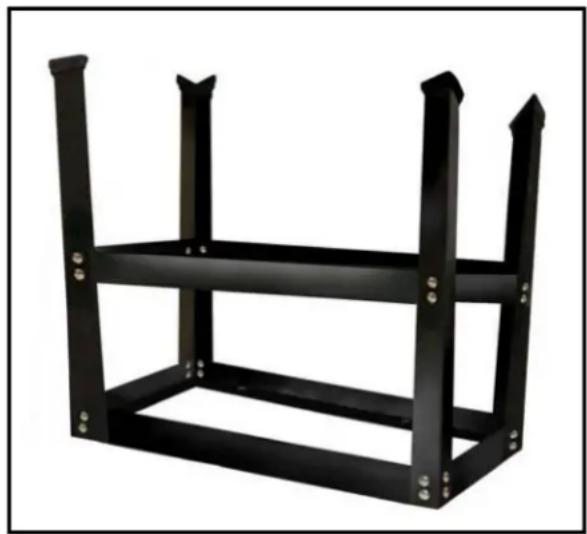

Montera nu de två andra längre och de två korta vinkelhängslen till benen med hjälp av muttrar och bultar. (Dra åt med fingret). Se Figur-2

Figur-2 Fästa de mellersta hängslen till benen

Sväng nu stået upprätt och justera benen så att de är jämnt placerade. Dra åt alla skruvar väl.

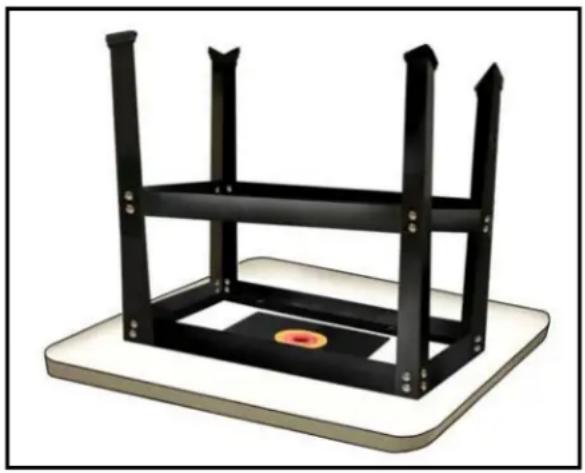

Ta routerbordet och ställ det upp och ner på golvet eller bänken. Routerbordet och de övre stöden har 4 hål för att montera routerbordet på ställningen. Placera ställningen upp och ner på routerbordet så att hålen är inriktade och montera sedan med brickor och bultar (dra åt med fingrarna). Se Figur-3.

MONTERING & INSTALLATION

Ta de 4 gummifötterna ur förpackningen och fäst en på varje ben. Vänd nu ställningen rätt och ditt routerbord är installerat på ställningen.

Starthålen. Hålen ska vara till höger om öppningen. Markera igen med tejp på framsidan och mitten av plattan som en påminnelse.

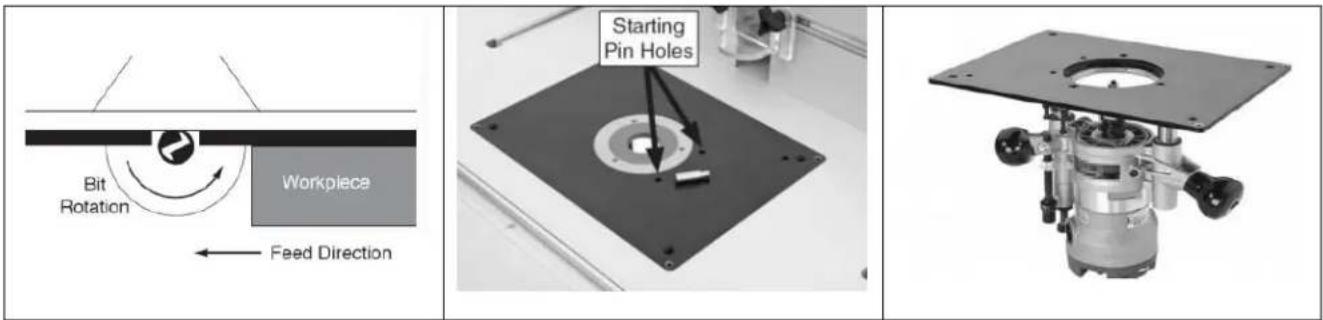

Centrera routerbasplattan på den närmaste koncentriska kanten. Placera sedan monteringshålen längs de radiella raderna. Håll basplattan på plats med tejp. (3 till 4 bitar runt ringen bör räcka).

Kläm sedan ihop de 2 plattorna med hjälp av C-klämmor eller trä.

basplattan genom att observera positionen av

När du monterar en stor router ska handtagen sitta åt samma håll som den långa öppningen. Din nuvarande routerbasplatta fungerar som borrjigg. Du måste dock bestämma den optimala routerpositionen innan basplattan. Se till att ta hänsyn till djupjusteringsknoppar, djupinställningsspakar/knoppar och platsen för din strömbrytare. Placera routern i ordentligt inverterat läge under bordet. Markera sedan med tejp på framkanten av routerns bottenplatta för att verifiera positionen.

Ta sedan bort skruvarna från basplattan. Lokalisera toppen/framsidan av din

Obs: Fjäderklämmor ger inte tillräcklig fastspänningskraft och kan göra att delarna rör sig ur position.

Borra genom den nya basen med en borr som matchar storleken på hålen i routerns basplatta.

Obs: Om möjligt, utför denna operation i en borrpress för att hålla hålen vinkelräta.

Viktigt: En träbit ska klämmas fast på framsidan av routerplattan under borrningen för att undvika att plattan splittras.

Efter att ha tagit bort klämmorna, försänk hålen på samma sätt som routerns egen bottenplatta. För bästa resultat rekommenderar vi en enkel skärförsänkare vid låg hastighet och en borrpress om tillgänglig.

Slutligen, montera de bas tallrik till de router. Om skruvar att kom med din router är inte lång tillräckligt, längre skruvar kan vara köpt på a hårdvara lagra eller hemmacentral i din område.

Om du är osäker på installationsprocessen, kontroll installationsvideon.

INGA	DE SORPTION	ANTAL
1	Längre vinkel Spänna	4
2	Kort vinkel Spänna	2
3	Kort vinkel Spänna	2
4	Kort vinkel Spänna	2
5	Längre vinkel Spänna	2
6	Runt huvudbult M8 x 12	32
7	Sexkantsmutter M8	32
8	Platt bricka8	32
9	Sexkantsbult M6 x 16	4
10	Platt bricka 6	4
11	Gummifötter	4

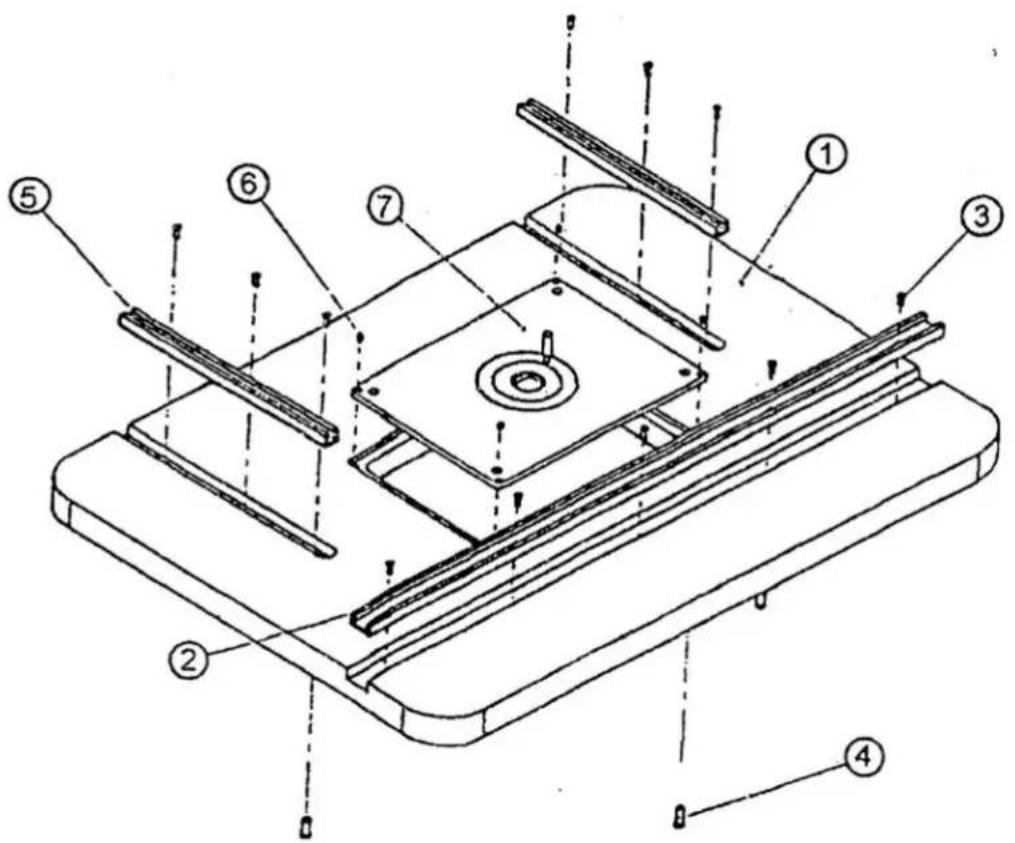

Router bord delar uppdelning & delar Lista

INGA	ANTA	P ART	BESKRIVNING
1	1	Tabell Bästa	32" x 24" x 1-3/8"
2	1	Aluminiumgering Spåra	Längd 32"
3	11	Knackning med platt	4" x 1/2"
4	4	Mutter	M 1/4" x 1/2"
5	2	Aluminium T-spår	Längd 11-3/4"
6	4	Insexhylsa Skruva	6 x 6
7	1	Infoga + Guide Stift	9" x 12"

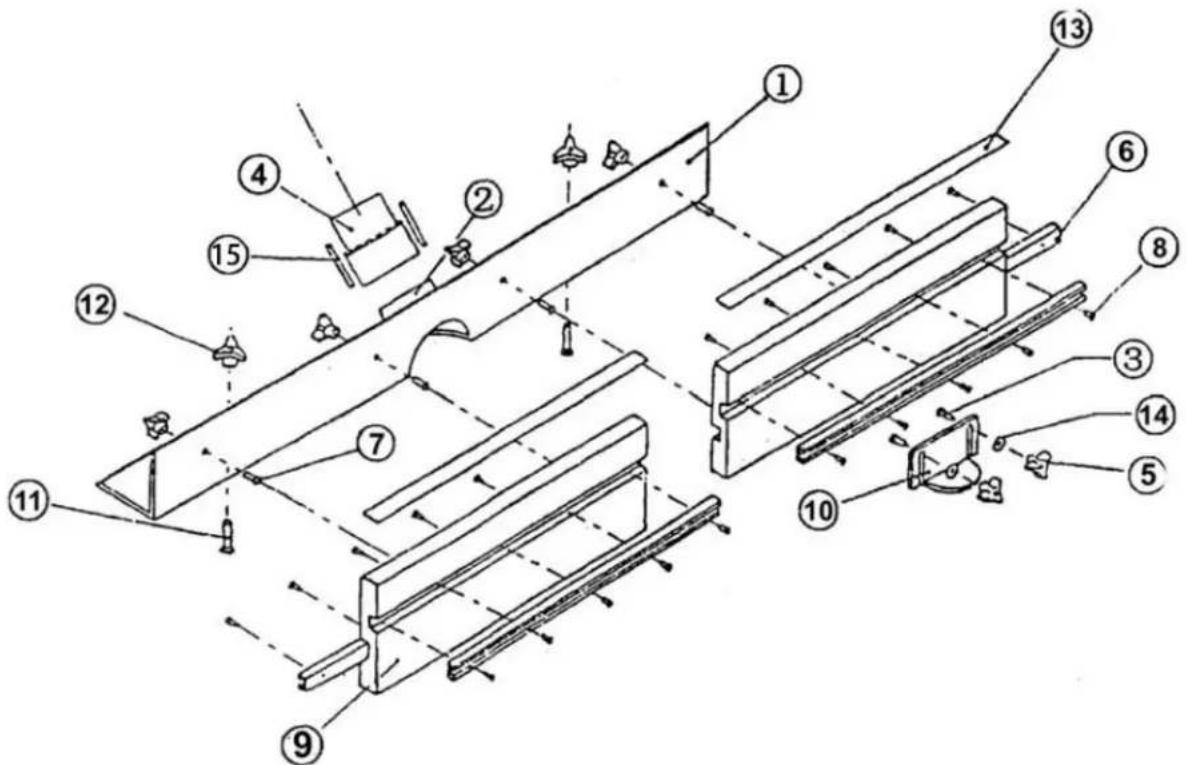

Stängsel delar nedbrytning & delar Lista

Kunder måste montera den med följande delar:

RT01 5	Delnamn	Kvantitet
126.	Runt huvudbult M8 x 12	32
127.	Sexkantsmutter M8	32
128.	Platt bricka8	32
129.	Sexkantsbult M6 x 16	4
130.	Platt bricka 6	4
131.	Knopp 5/16"+hexbult 5/16" x 1"+Platt bricka 5/16"	6
132.	Knopp 1/4"+hexbult 1/4" x 1"+Platt bricka 1/4"	2
133.	Pan-Head maskinskruv 3/16"x 2-1/4"	2
134.	Linjalctikett längd 18"	2
135.	Bitsskydd Fluorescerande plastplatta	1
136.	Dammport 2-1/2" x 3"	1
137.	Adapter 2-1/2" x 2"	1
138.	Staket 18" x 6" x 1"	2
139.	Bordsskiva 32" x 24" x 1-3/8"	1
140.	Insats + styrstift 9" x 12"	1
141.	Aluminiumgeringsspårlängd 32"	1
142.	Längre vinkelstag	2
143.	Kort vinkelstag	2
144.	Kort vinkelstag	2
145.	Kort vinkelstag	2
146.	Längre vinkelstag	4
147.	M3 insexnyckel	1
148.	Gummifötter	4
149.	Positionsaxel	1
150.	M4 * 16 försänkt tvärbult * 4 (med fast överfräss)	4

Teknisk support och e-garanticertifikat www.vevor.com/support
