Typ produktu	Frezarka stołowa (stół frezarski)
Marka	Vevor
Model	RT015
Wymiary stołu	800 x 606 x 36 mm (32 x 24 x 1-3/8 cala)
Rowek wpustowy (aluminium)	800 mm (32 cale)
Wkładka stołu	306 x 229 mm (9 x 12 cali)
Prowadnica (ogrodzenie)	460 x 150 mm (18 x 6 cali)
Port odsysania pyłu z prowadnicy	63 / 77,3 / 68,2 mm (2-1/2 x 3 cale)
Etykieta linijki prowadnicy	456 mm (18 cali)
Wysokość podstawy	1025 mm
Materiał podstawy	Stal z gumowymi stopkami
Waga	Ok. 25 kg (szacunkowo)
Zasilanie	Do podłączenia do odpowiedniego źródła zasilania (nieokreślone)
Główne funkcje	Frezowanie, profilowanie, rowkowanie z prowadnicą i prowadnicą do wpustów
Bezpieczeństwo	Obowiązkowe okulary ochronne, respirator, ochrona słuchu; nie nosić luźnej odzieży
Konserwacja i czyszczenie	Utrzymywać ostrza ostre i czyste; odłączyć przed regulacją lub wymianą narzędzia
Części zamienne i naprawialność	Pełna lista części dostarczona; montaż przez klienta; pomoc techniczna na www.vevor.com/support
Informacje ogólne	Instrukcja obsługi dostępna w kilku językach; elektroniczny certyfikat gwarancji

Często zadawane pytania - RT015 Vevor

Jak zmontować podstawę stołu?

Zamontuj poprzeczki (krótkie i długie) do nóg za pomocą dostarczonych śrub M8x12, nakrętek sześciokątnych M8 i podkładek. Najpierw dokręć ręcznie, a gdy podstawa jest prosta, dokręć wszystkie śruby mocno. Następnie zamontuj blat stołu na podstawie.

Jak zamontować frezarkę górnowrzecionową na stole?

Obróć stół. Wycentruj płytę podstawy frezarki na koncentrycznym okręgu wkładki. Użyj płyty podstawy jako szablonu do wywiercenia otworów montażowych. Przymocuj odpowiednimi śrubami (jeśli oryginalne śruby są za krótkie, kup dłuższe w sklepie budowlanym).

Jakie są podstawowe zasady bezpieczeństwa?

Zawsze noś okulary ochronne, respirator i ochronę słuchu. Nie noś luźnej odzieży ani biżuterii. Utrzymuj miejsce pracy czyste i uporządkowane. Odłączaj maszynę przed wymianą frezów lub dokonywaniem regulacji.

Jak wyregulować prowadnicę (ogrodzenie)?

Prowadnica jest regulowana poprzez przesuwanie po szynach T. Dokręć pokrętła, aby zablokować ją w pozycji. Użyj skalowanych linijek na prowadnicy do precyzyjnego ustawienia. Aby przesunąć, poluzuj pokrętła, wyreguluj, a następnie ponownie dokręć.

Jak podłączyć odkurzacz do portu odsysania?

Port odsysania prowadnicy jest dostosowany do węża o średnicy 63/77,3/68,2 mm (2-1/2 cala do 3 cali). W razie potrzeby użyj dostarczonego adaptera (2-1/2 x 2 cale). Podłącz odpowiedni odkurzacz lub system odsysania.

Czy mogę używać stołu z dowolną frezarką górnowrzecionową?

Tak, stół pasuje do większości frezarek, pod warunkiem że płyta podstawy może być zamontowana na wkładce (306 x 229 mm). Może być konieczne wywiercenie otworów montażowych specyficznych dla twojej frezarki.

Jak wymienić wkładkę stołu?

Wkładka jest wymienna. Usuń śruby mocujące (jeśli są) i podnieś ją. Zastąp nową wkładką (odniesienie: wkładka + kołek prowadzący, część nr 90). Upewnij się, że jest płaska i wyrównana z blatem.

Jakich narzędzi mogę używać na tym stole?

Ten stół jest przeznaczony do frezowania przy użyciu frezów do frezarki górnowrzecionowej. Można wykonywać profile, rowki, czopy, listwy itp. Zawsze używaj ostrych frezów odpowiednich do prędkości obrotowej twojej frezarki.

Jak konserwować stół?

Regularnie czyść blat miękką szmatką. W razie potrzeby smaruj szyny i mechanizmy. Sprawdzaj, czy wszystkie śruby są dobrze dokręcone. Przechowuj stół w suchym miejscu. Zapoznaj się z instrukcją, aby uzyskać pełną listę części.

Gdzie znaleźć części zamienne lub pomoc techniczną?

Lista części zamiennych znajduje się w instrukcji. Aby zamówić lub uzyskać pomoc, odwiedź www.vevor.com/support ze swoim elektronicznym certyfikatem gwarancji.

INSTRUKCJA OBSŁUGI RT015 Vevor

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

VEVOR

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

Bezpieczeństwo ogólne Instrukcje

Skrajną ostrożność należy zachować podczas obsługi wszelkich elektronarzędzi. Poznaj swoje elektronarzędzie, zapoznaj się z jego działaniem, przeczytaj całą instrukcję obsługi i stosuj bezpieczne procedury użytkowania na każdym etapie.

- Podłączaj maszynę TYLKO do odpowiedniego i właściwego źródła zasilania.

- Zawsze noś okulary ochronne, maski przeciwpyłowe, ochronniki słuchu i obuwie ochronne podczas obsługi maszyny.

- NIE noś luźnej odzieży ani biżuterii podczas obsługi maszyny.

- Bezpieczne środowisko jest ważne. Utrzymuj obszar wokół maszyny wolny od kurzu, brudu i innych zanieczyszczeń.

- ODŁĄCZ zasilanie podczas wymiany wierteł, dłut, frezów, głowic kształtujących, ostrzy, noży lub podczas dokonywania innych regulacji lub napraw.

- ZAWSZE utrzymuj wszystkie osłony bezpieczeństwa na miejscu i zapewnij ich prawidłowe działanie.

• NIGDY nie sięgaj nad stołem, gdy narzędzie jest w ruchu. To niebezpieczne.
• ZAWSZE utrzymuj ostrza, noże i bity naostrzone i prawidłowo wyrównane.
• NIGDY nie zostawiaj narzędzia bez nadzoru, gdy jest w ruchu.
• UWAGA! NIE UŻYWAJ leków ani innych substancji, które mogą wpłynąć na twoją zdolność lub osąd, aby bezpiecznie korzystać z maszyny.
• ZAWSZE używać popychaczy i prowadnicy do bezpiecznego podawania elementu obrabianego przez maszynę.
• ZAWSZE upewnić się, że wszystkie narzędzia używane do regulacji zostały usunięte przed uruchomieniem maszyny.
• Zawsze trzymać osoby postronne z dala od maszyny podczas jej pracy.

Stół frezarski z prowadnicą i podstawką – szczegółowe instrukcje bezpieczeństwa.

Podobnie jak w przypadku wszystkich elektronarzędzi i maszyn, należy zachować odpowiednie środki bezpieczeństwa i ostrożności. Istnieje niebezpieczeństwo związane z używaniem jakiegokolwiek narzędzia lub maszyny, dlatego zachowaj szczególną ostrożność za każdym razem, gdy używasz swojego narzędzia. Jeśli nie jesteś zaznajomiony z jego działaniem, w przypadku stołu frezarskiego należy zasięgnąć porady i/lub instrukcji u wykwalifikowanego specjalisty.

• Upewnić się, że frezarka została bezpiecznie zainstalowana przed uruchomieniem maszyny, aby zapewnić bezpieczną metodę pracy.
• NIGDY nie wykonywać żadnych operacji „na rękę” (bez prowadzenia). Nie używać rąk do podpierania lub prowadzenia elementu obrabianego. Zawsze używać zacisków sprężynowych, aby zabezpieczyć element przed cięciem.
• NIE nosić biżuterii ani luźnej odzieży podczas obsługi tej maszyny.
• Zaleca się noszenie okularów ochronnych i maski przeciwpyłowej podczas pracy z tą maszyną. Niektóre pyły mogą być szkodliwe dla płuc; proszę zachować ostrożność podczas korzystania z tej maszyny.
• ZAWSZE podawać element obrabiany w kierunku przeciwnym do kierunku obrotu freza.

NIE zakleszczać ani nie próbować nadmiernie dociskać elementu obrabianego do maszyny podczas pracy. Może to spowodować uszkodzenie maszyny. Podawać element obrabiany pewnym chwytem, powoli i łatwo, trzymając go przy prowadnicy.

Upewnić się, że wrzeciono obraca się we właściwym kierunku.

NIE pozwalać nikomu stać przed maszyną podczas jej pracy.

PROBLEMY TECHNICZNE: W przypadku jakichkolwiek problemów należy wyłączyć zasilanie i odłączyć maszynę od źródła zasilania.

NIGDY nie cofać elementu obrabianego podczas cięcia. Zatrzymać frez przed cofnięciem elementu obrabianego.

- Sprawdzaj swoją pracę. Upewnij się, że jest wolna od gwoździ, zszywek, fastrygi, węzłów i innych obiektów, które mogą być szkodliwe dla Twojego

- ZAWSZE utrzymuj bity ostre i czyste.

WAŻNE: Podane powyżej instrukcje bezpieczeństwa mogą być niekompletne, ponieważ środowisko w każdym sklepie jest inne. Zawsze rozważaj bezpieczeństwo jako pierwsze, w odniesieniu do Twoich indywidualnych warunków pracy.

STÓŁ DO FREZARKI

CECHY

Blat stołu

Rozmiar: 800*606*36mm

Wkład stołu: 306*229mm

PROWADNICA

Rozmiar: 460*150mm

Port odpylania: 63/77,3/68,2 mm

Osłona: Fluorescencyjna płyta plastikowa

Szyny do cięcia pod kątem: 460mm

Etykieta linijki: 456 mm

PODSTAWA

Zrobiony ze: stali

Wysokość: 1025mm

Zawiera: 4 niebrudzące gumowe podkładki stopy

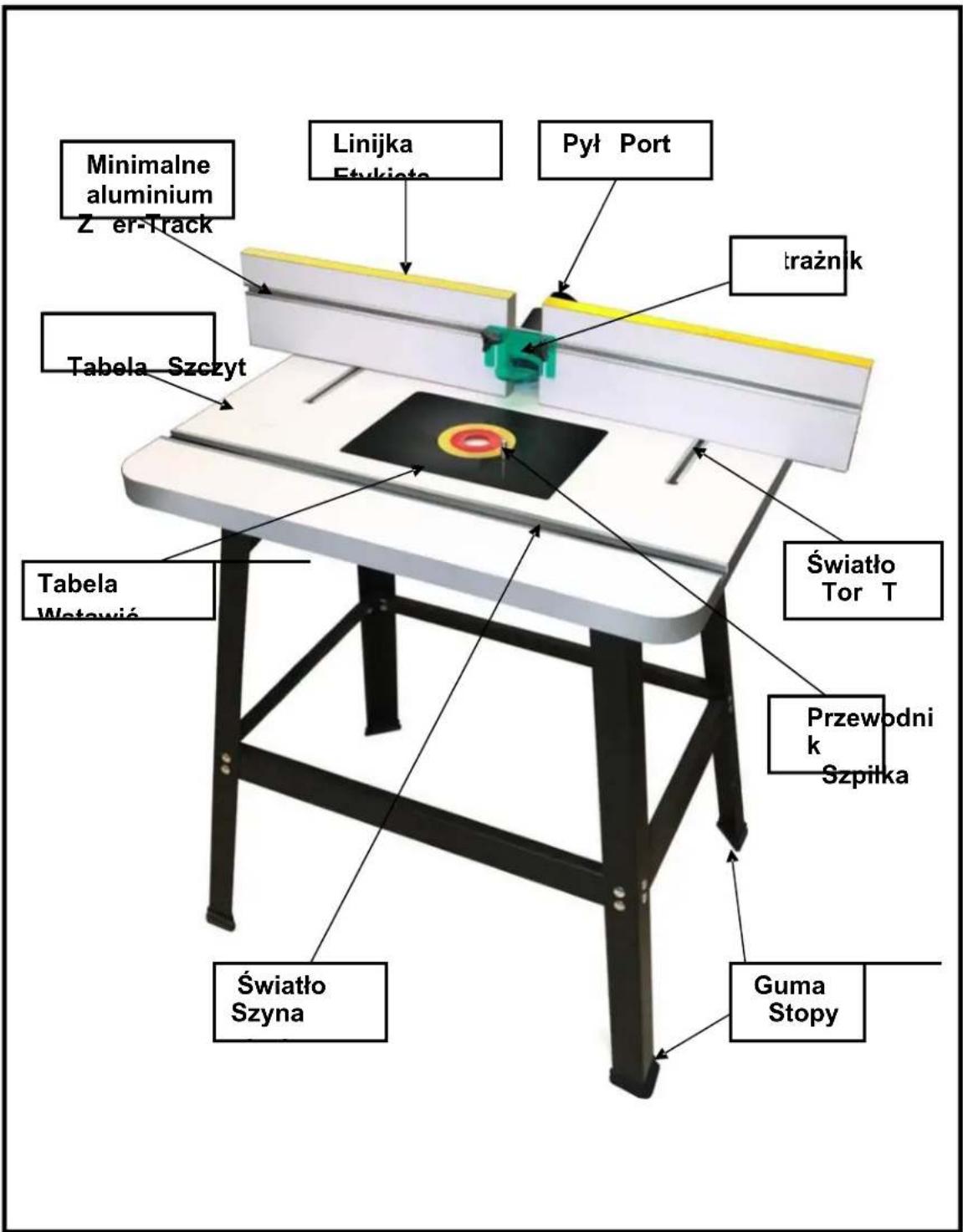

CECHY FIZYCZNE

MONTAŻ I INSTALACJA

Przed złożeniem podstawki, proszę zapoznać się z poniższą listą. Twoja podstawka znajduje się na następnych stronach, wraz z elementami montażowymi.

Rysunek 1: Mocowanie nóg do aparatu ortodontycznego

• Krótki kąt ortezy: 2-częściowa
• Krótki kąt ortezy: 2-częściowa • Długi kąt ortezy: 2-częściowa • Dłuższy kąt ortezy: 2-częściowa
• Śruba z okrągłą główką M8x12: 32 szt.
• Nakrętka sześciokątna M8: 32 szt.
• Podkładka płaska 8: 32 szt.
• Śruba sześciokątna M6x16: 4 szt.
• Podkładka płaska: 4 szt. • Gumowe stopy: 4 szt.

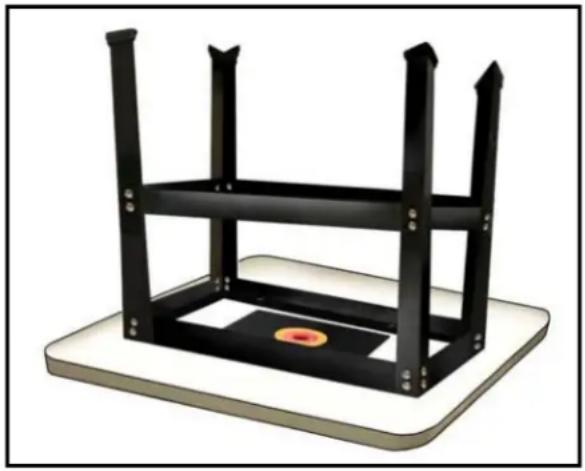

Wyjmij z pudełka dwa krótkie i dwa dłuższe kątowniki ortezy i połóż je na podłodze. Następnie odwróć cztery nogi do góry nogami i przymocuj je do czterech ortez za pomocą śrub 1/4" X

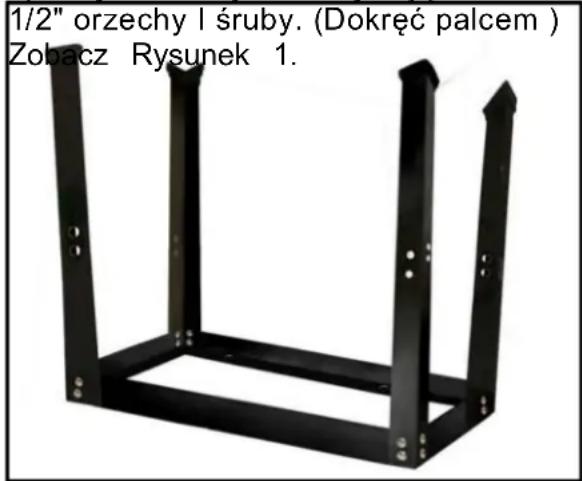

Teraz przymocuj dwa dłuższe i dwa krótsze kątowniki do nóg za pomocą nakrętek i śrub (dokręć palcami). Patrz Rysunek 2.

Rysunek 2: Mocowanie środkowych wsporników do nóg.

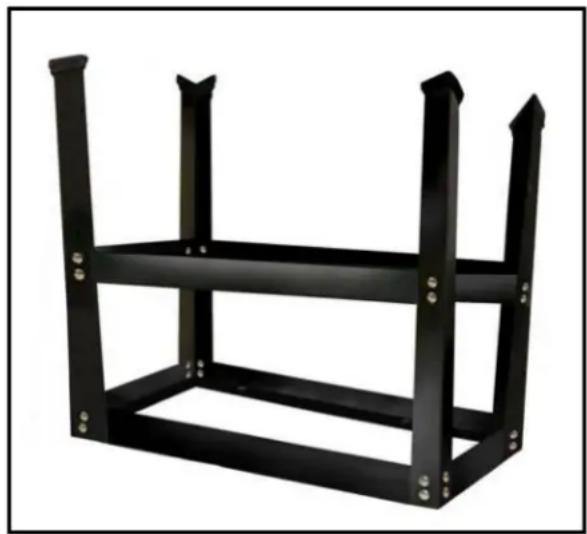

Teraz ustaw podstawę pionowo i wyreguluj nogi tak, aby były równomiernie ustawione, a następnie dokręć wszystkie śruby mocno.

Montaż stołu frezarki na podstawie.

Weź stół frezarki i połóż go górą do dołu na podłodze lub ławce. Stół frezarki i górne wsporniki podstawy mają 4 otwory do przymocowania stołu do podstawy. Ustaw podstawę do góry nogami na stole frezarki tak, aby otwory były wyrównane, a następnie przymocuj ją za pomocą podkładek i śrub (dokręć palcami). Patrz Rysunek 3.

MONTAŻ I INSTALACJA

Rysunek 3: Montaż podstawy do stołu frezarki.

Wyjmij 4 gumowe stopki z opakowania i przymocuj po jednej do każdej nogi. Teraz ustaw stojak prawą stroną do góry, a frezarka jest zainstalowana na podstawie.

Otwory na kołki startowe. Otwory będą po prawej stronie otworu. Ponownie zaznacz taśmą przód i środek płyty jako przypomnienie.

Wyśrodkuj płytę bazową routera na najbliższym koncentrycznym grzbiecie. Następnie ustaw otwory montażowe przed promieniowymi liniami. Przytrzymaj płytę bazową w miejscu za pomocą taśmy (3-4 kawałki ułożone wokół pierścienia powinny wystarczyć).

Następnie za pomocą zacisków połącz ze sobą dwie płyty. Użyj zacisków C lub drewnianych. Sprawdź pozycję routera.

Następnie usuń śruby z płyty bazowej. Określ górę/przód swojej płyty bazowej, obserwując pozycję

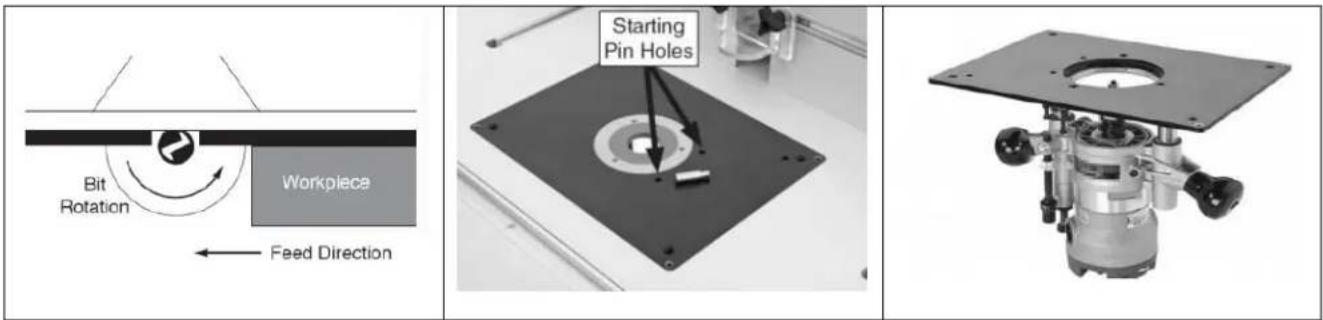

Montaż płyty bazowej routera w stole frezarki.

Podczas montażu dużego routera uchwyty powinny być ustawione w tym samym kierunku co długi otwór. Twoja aktualna płyta bazowa routera będzie służyć jako szablon do wiercenia. Jednak powinieneś określić optymalne położenie routera przed montażem płyty bazowej. Pamiętaj, aby uwzględnić pokrętła regulacji głębokości, dźwignie/pokrętła blokady głębokości oraz lokalizację przełącznika. Umieść router w odpowiedniej odwróconej pozycji pod stołem. Następnie zaznacz taśmą przednią krawędź płyty bazowej.

Uwaga: Zaciski sprężynowe nie zapewnią wystarczającej siły zaciskania i mogą pozwolić częściom na przesunięcie się z miejsca.

Wiertarka: Przez ten nowy element, używając wiertarki, dopasuj rozmiar otworów do podstawy płyty routera.

Uwaga: Jeśli to możliwe, wykonaj tę operację na wiertarce prasowej, aby utrzymać otwory prostopadłe.

Ważne: Kawałek drewna powinien być zaciśnięty do przodu płyty routera podczas wiercenia, aby uniknąć rozłupania płyty.

Po usunięciu zacisków, otwory stożkowe będą podobne do otworów w płycie podstawowej routera. Dla najlepszych wyników zalecamy użycie pojedynczego wiertła do wkrętów przy małej prędkości i wiertarki stołowej, jeśli jest dostępna.

Na koniec przymocuj płytę bazową do routera. Jeśli śruby dołączone do routera są zbyt krótkie, dłuższe śruby można kupić w sklepie z narzędziami lub w centrum domowym w Twojej okolicy.

Jeśli nie masz pewności co do procesu instalacji, obejrzyj film instruktażowy.

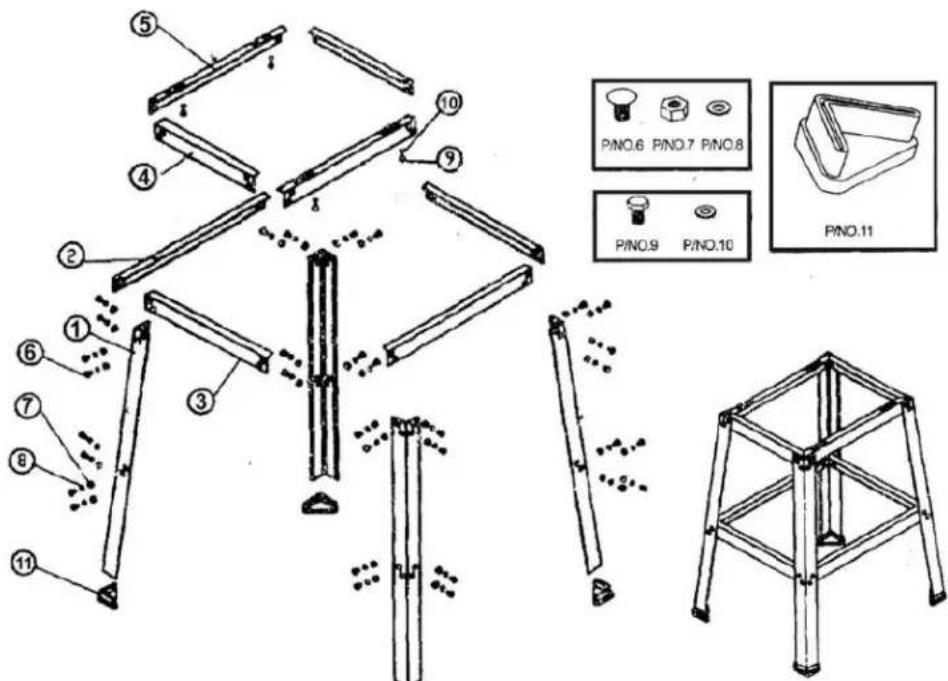

Rozkład części stojaka i lista części

NIE	OPIS	ILOŚĆ
1	Dłuższy kąt Klamra	4
2	Krótki kąt Klamra	2
3	Krótki kąt Klamra	2
4	Krótki kąt Klamra	2
5	Dłuższy kąt Klamra	2
6	Śruba z łbem okrągłym M8 x 12	32
7	Nakrętka sześciokątna M8	32
8	Podkładka płaska8	32
9	Śruba sześciokątna M6 x 16	4
10	Podkładka płaska 6	4
11	Stopy gumowe	4

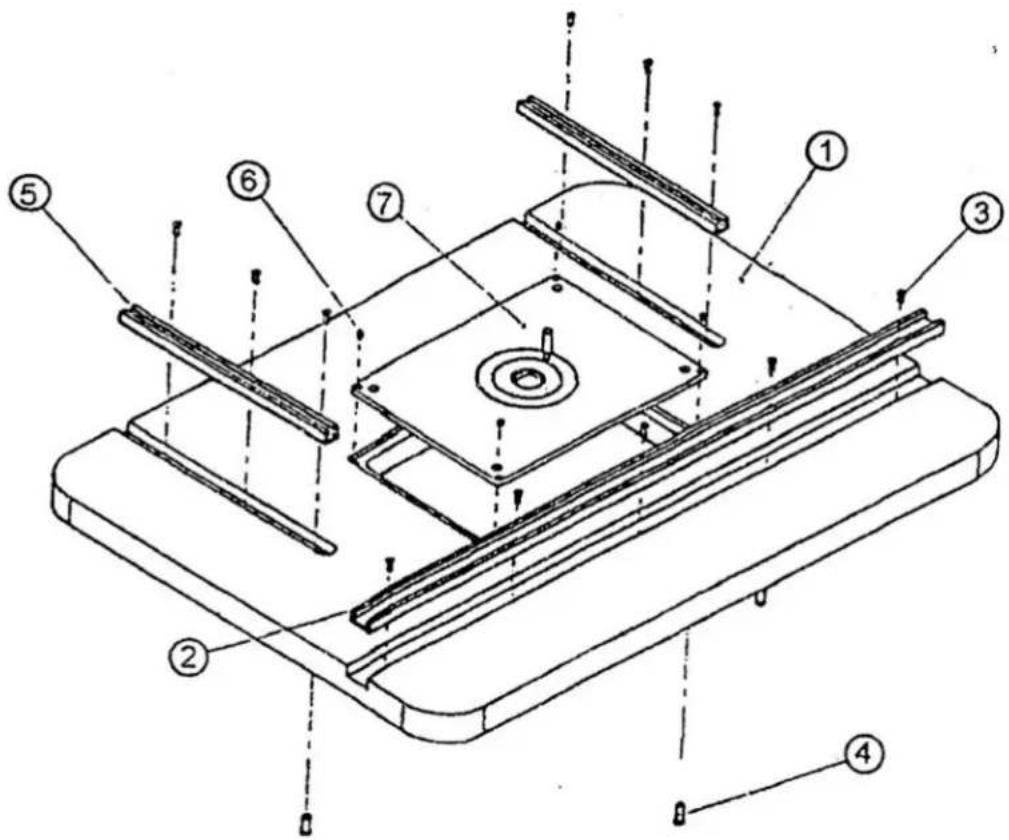

Części stołu frezarskiego - rozkład i lista części

NIE	ILOŚ	CZEŚĆ	OPIS
1	1	Tabela Szczyt	32" x 24" x 1-3/8"
2	1	Miter aluminiowy Ścieżka	Długość 32"
3	11	Gwintowanie płaskie Śruk	4"x 1/2"
4	4	Nakrętka	Śr. 1/4" x 1/2"
5	2	Aluminium Szyna T	Długość 11-3/4"
6	4	Zestaw nasadek	6 razy 6
7	1	Wkładka + Przewodnik	9" x 12"

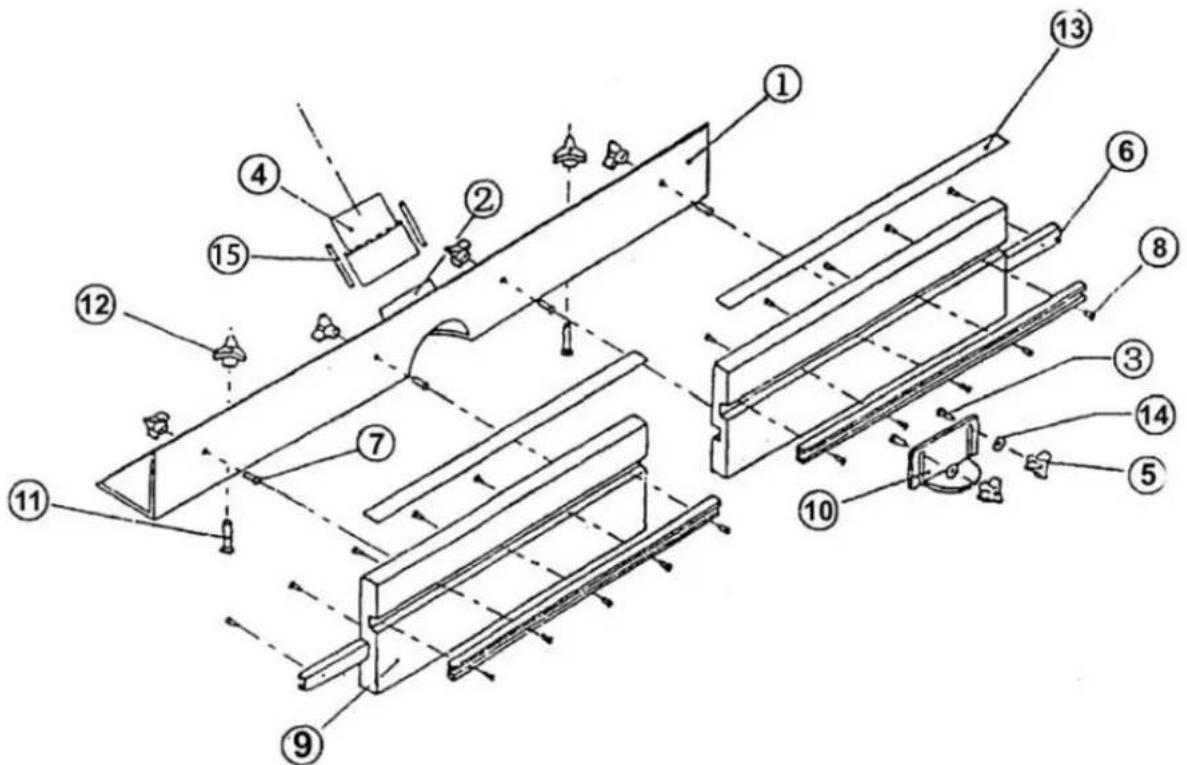

Części prowadnicy - rozkład i lista części

NIE	ILOŚ	CZEŚĆ	OPIS
1	1	LA luminum	4" x 4" x 33"
2	1	Ada pter	2-1/2" x 2"
3	2	Maszyna Pan-Head Śruba	1/4 " x 1 "
4	1	Pyl Port	2-1/2" x 3"
5	2	Trójkąt Pokrętło	1/4 "
6	4	Aluminiowa szyna ukośn	Długość 18"
7	2	Kłątwa Śruba	5/6 " x 1 "
8	20	Gwintowanie płaskie	4# x 1/2"
9	2	Ogrodzenie	18" x 6" x 1"
10	1	Fragment Okładka	Plastik fluorescencyjny
11	4	Kłątwa Śruba	5/16" x 1"
12	6	K -nob	5/1 6"
13	2	Linijka Etykieta	Długość 18"
14	2	Podkładka płaska	1/4 "
15	2	Wkręt maszynowy z łber	3/16" x 2-1/4"

Klienci muszą złożyć go, korzystając z poniższych części:

RT01 5	Nazwa części	Ilość
26.	Śruba z łbem okrągłym M8 x 12	32
27.	Nakrętka sześciokątna M8	32
28.	Podkładka płaska8	32
29.	Śruba sześciokątna M6 x 16	4
30.	Podkładka płaska 6	4
31.	Gałka 5/16” + śruba sześciokątna 5/16” x 1” + podkład 5/16”	6
32.	Gałka 1/4” + śruba sześciokątna 1/4” x 1” + podkład 1/4”	2
33.	Wkręt maszynowy z łbem stożkowym 3/16“x 2-1/4”	2
34.	Długość etykiety linijki 18”	2
35.	Osłona bitów fluorescencyjna plastikowa płytka	1
36.	Port pyłowy 2-1/2” x 3”	1
37.	Przejściówka 2-1/2” x 2”	1
38.	Płot 18” x 6” x 1”	2
39.	Blat stołu 32” x 24” x 1-3/8”	1
40.	Wkładka + kolek prowadzący 9” x 12”	1
41.	Długość aluminiowej szyny ukośnej 32”	1
42.	Dłuższy kątownik	2
43.	Krótki kątownik	2
44.	Krótki kątownik	2
45.	Krótki kątownik	2
46.	Dłuższy kątownik	4
47.	Klucz imbusowy M3	1
48.	Stopy gumowe	4
49.	Oś położenia	1
50.	Śruba krzyżowa z łbem stożkowym M4 * 16 * 4 (z śrubą do frezarki)	4
