RT015 - Fresadora Vevor - Manual de uso y guía de instrucciones gratis

Tipo de producto	Fresadora sobre mesa (mesa de fresar)
Marca	Vevor
Modelo	RT015
Dimensiones de la mesa	800 x 606 x 36 mm (32 x 24 x 1-3/8 pulgadas)
Ranura para inglete (aluminio)	800 mm (32 pulgadas)
Insert de mesa	306 x 229 mm (9 x 12 pulgadas)
Guía (cerca)	460 x 150 mm (18 x 6 pulgadas)
Puerto de extracción de polvo de la guía	63 / 77,3 / 68,2 mm (2-1/2 x 3 pulgadas)
Regla graduada de la guía	456 mm (18 pulgadas)
Altura del soporte	1025 mm
Material del soporte	Acero con patines de goma
Peso	Aproximadamente 25 kg (estimación)
Alimentación	Debe conectarse a una fuente de alimentación adecuada (no especificada)
Funciones principales	Fresado, perfilado, ranurado con guía y guía de inglete
Seguridad	Gafas de seguridad, respirador, protección auditiva obligatorios; no usar ropa holgada
Mantenimiento y limpieza	Mantener las fresas afiladas y limpias; desconectar antes de cualquier ajuste o cambio de herramienta
Piezas de repuesto y reparabilidad	Lista completa de piezas proporcionada; montaje por el cliente; asistencia técnica en www.vevor.com/support
Información general	Manual de instrucciones y modo de empleo disponibles en varios idiomas; certificado de garantía electrónico

Preguntas frecuentes - RT015 Vevor

¿Cómo ensamblar el soporte de la mesa?

Ensamble los travesaños (cortos y largos) a las patas usando los pernos M8x12, tuercas hexagonales M8 y arandelas planas suministradas. Apriete a mano primero, luego una vez que el soporte esté derecho, apriete todos los tornillos firmemente. Luego monte la mesa sobre el soporte.

¿Cómo instalar mi fresadora en la mesa?

Voltee la mesa. Centre la placa base de la fresadora sobre el círculo concéntrico del insert. Use la placa base como plantilla para perforar los agujeros de montaje. Fije con tornillos adecuados (si los tornillos originales no son lo suficientemente largos, compre unos más largos en una ferretería).

¿Cuáles son las instrucciones de seguridad esenciales?

Use siempre gafas de seguridad, un respirador y protección auditiva. No use ropa holgada ni joyas. Mantenga el área de trabajo limpia y despejada. Desconecte la máquina antes de cambiar las fresas o realizar ajustes.

¿Cómo ajustar la guía (cerca)?

La guía es ajustable deslizándose sobre las guías en T. Apriete los botones para bloquearla en posición. Use las reglas graduadas en la guía para un posicionamiento preciso. Para moverla, afloje los botones, ajuste, y luego vuelva a apretar.

¿Cómo conectar una aspiradora al puerto de extracción?

El puerto de extracción de la guía está dimensionado para una manguera de 63/77,3/68,2 mm (2-1/2 a 3 pulgadas). Use el adaptador suministrado (2-1/2 x 2 pulgadas) si es necesario. Conecte una aspiradora o un sistema de extracción adecuado.

¿Puedo usar la mesa con cualquier fresadora?

Sí, la mesa acepta la mayoría de las fresadoras, siempre que la placa base se pueda montar en el insert (306 x 229 mm). Puede ser necesario perforar agujeros de montaje específicos para su fresadora.

¿Cómo reemplazar el insert de la mesa?

El insert es extraíble. Retire los tornillos que lo sujetan (si los hay) y levántelo. Reemplácelo por un insert nuevo (referencia: inserto + pasador de guía, pieza n.º 90). Asegúrese de que esté bien plano y alineado con la mesa.

¿Qué herramientas puedo usar en esta mesa?

Esta mesa está diseñada para fresar con fresas de tupi. Puede realizar perfiles, ranuras, espigas, molduras, etc. Use siempre fresas afiladas y adecuadas a la velocidad de rotación de su fresadora.

¿Cómo mantener la mesa?

Limpie regularmente la mesa con un paño suave. Lubrique las guías y mecanismos si es necesario. Verifique que todos los tornillos estén bien apretados. Guarde la mesa en un lugar seco. Consulte el manual para la lista completa de piezas.

¿Dónde encontrar piezas de repuesto o asistencia técnica?

La lista de piezas de repuesto se encuentra en el manual. Para pedir u obtener ayuda, visite www.vevor.com/support con su certificado de garantía electrónico.

MANUAL DE USUARIO RT015 Vevor

Soporte técnico y certificado de garantía electrónica www.vevor.com/support

VEVOR

Estas son las instrucciones originales; lea atentamente todas las instrucciones del manual antes de utilizarlo. VEVOR se reserva el derecho de interpretar su manual de usuario. La apariencia del producto dependerá del producto que haya recibido. Le rogamos que nos disculpe si no le informamos de nuevo si hay actualizaciones tecnológicas o de software en nuestro producto.

Instrucciones de seguridad general

Se debe tener extrema precaución al operar cualquier herramienta eléctrica. Conozca su herramienta eléctrica, familiarícese con su operación, lea el manual del propietario y practique un procedimiento de uso seguro en todo momento.

- Conecte su máquina SOLO a una fuente de alimentación compatible y específica.

Mantenga las protecciones de seguridad en su lugar y asegúrese de que funcionen correctamente.

- USE SIEMPRE gafas de seguridad, respiradores, protección auditiva y zapatos de seguridad al operar su máquina.

- NO use ropa suelta o joyas al operar su máquina.

- Un entorno seguro es importante. Mantenga el área libre de polvo, suciedad y otros escombros en las inmediaciones de su máquina.

- DESCONECTE la fuente de alimentación al cambiar brocas, cinceles, fresas, cabezales de moldeado, cuchillas, cuchillos o al realizar otros ajustes o reparaciones.

• MANTENGA SIEMPRE todo

• NUNCA se estire sobre la mesa cuando la herramienta esté en funcionamiento. Es peligroso.
• MANTENGA SIEMPRE las cuchillas, cuchillos y brocas afiladas y correctamente alineadas.
• NUNCA deje la herramienta desatendida mientras esté en funcionamiento.
• ¡ESTÉ ALERTA! NO use medicamentos recetados u otras drogas que puedan afectar su capacidad o juicio para usar su máquina de seguridad.
• SIEMPRE use empujadores y tablas de empuje para alimentar su trabajo a través de la máquina de manera segura.
• SIEMPRE asegúrese de que cualquier herramienta utilizada para ajustes sea retirada antes de operar la máquina.
• Siempre mantenga a los transeúntes a salvo y lejos mientras la máquina está en funcionamiento.

Mesa de fresado con valla y Parada de Seguridad: Instrucciones Específicas

Al igual que con todas las herramientas y maquinarias eléctricas, se deben observar las medidas de seguridad y atención adecuadas. Existe algún peligro asociado con el uso de cualquier herramienta o máquina, por lo que debe tener cuidado. Preste atención cada vez que utilice su herramienta. Si no está familiarizado con el funcionamiento de una mesa de fresado, debe obtener el asesoramiento y/o las instrucciones de un profesional cualificado.

• ASEGÚRESE de que el enrutador se haya instalado de forma segura antes de poner en marcha la máquina, para un funcionamiento seguro.
• NUNCA realice ninguna "operación manual" sin guía. No use sus manos para apoyar o guiar la pieza de trabajo. Utilice siempre una abrazadera de palanca para asegurar la pieza de trabajo.
• NO use joyas ni ropa suelta mientras opera esta máquina.
• SE RECOMIENDA ENCARECIDAMENTE el uso de gafas de seguridad y respirador cuando trabaje con esta máquina. Algo de polvo de sierra puede ser dañino para sus pulmones; por favor, tenga cuidado al usar esta máquina.
• SIEMPRE alimente la pieza de trabajo a la broca del enrutador contra la dirección de rotación.

- INSPECCIONE sus piezas de trabajo. Asegúrese de que estén libres de clavos, grapas, tachuelas, nudos y otros objetos que

- NO atasque ni intente empujar la pieza de trabajo en la máquina durante el funcionamiento. Esto puede causar daños a la máquina. Alimente la pieza de trabajo con un firme agarre, despacio y fácilmente, y mantenga la pieza de trabajo contra la guía.

- ASEGÚRESE de que el huso gire en la dirección correcta.

- NO permita que nadie se pare frente a la máquina mientras esté en funcionamiento.

- DIFICULTADES TÉCNICAS Cualquier problema que pueda tener debe revisarse con la fuerza APAGADA y la máquina desenchufada de la fuente de alimentación.

- NUNCA dibuje la pieza de trabajo hacia atrás durante la operación de corte. Detenga la fresadora un poco antes de dibujar hacia atrás la pieza de trabajo.

- MANTENGA SIEMPRE las fresas afiladas y limpias.

pueden ser dañinas para su fresadora.

IMPORTANTE: Las instrucciones de seguridad dadas anteriormente pueden no ser completas porque el entorno en cada taller es diferente. Siempre considere la seguridad primero, ya que se aplica a sus condiciones de trabajo individuales.

FRESADORA DE MESA CARACTERÍSTICAS

TABLERO DE MESA

Tamaño: 800*606*36 mm

Pista de inglete de aluminio: 800 mm

Inserto de mesa: 306*229 mm

CERCA

Tamaño: 460*150 mm

Puerto de polvo: 63/77,3/68,2 mm

Protector: Lámina de plástico fluorescente

Pista de inglete de aluminio: 460 mm

Regla Etiqueta: 456 mm

SOPORTE

Hecho de: Acero

Altura: 1025 mm

Incluye: 4 pies de goma anti-rayaduras

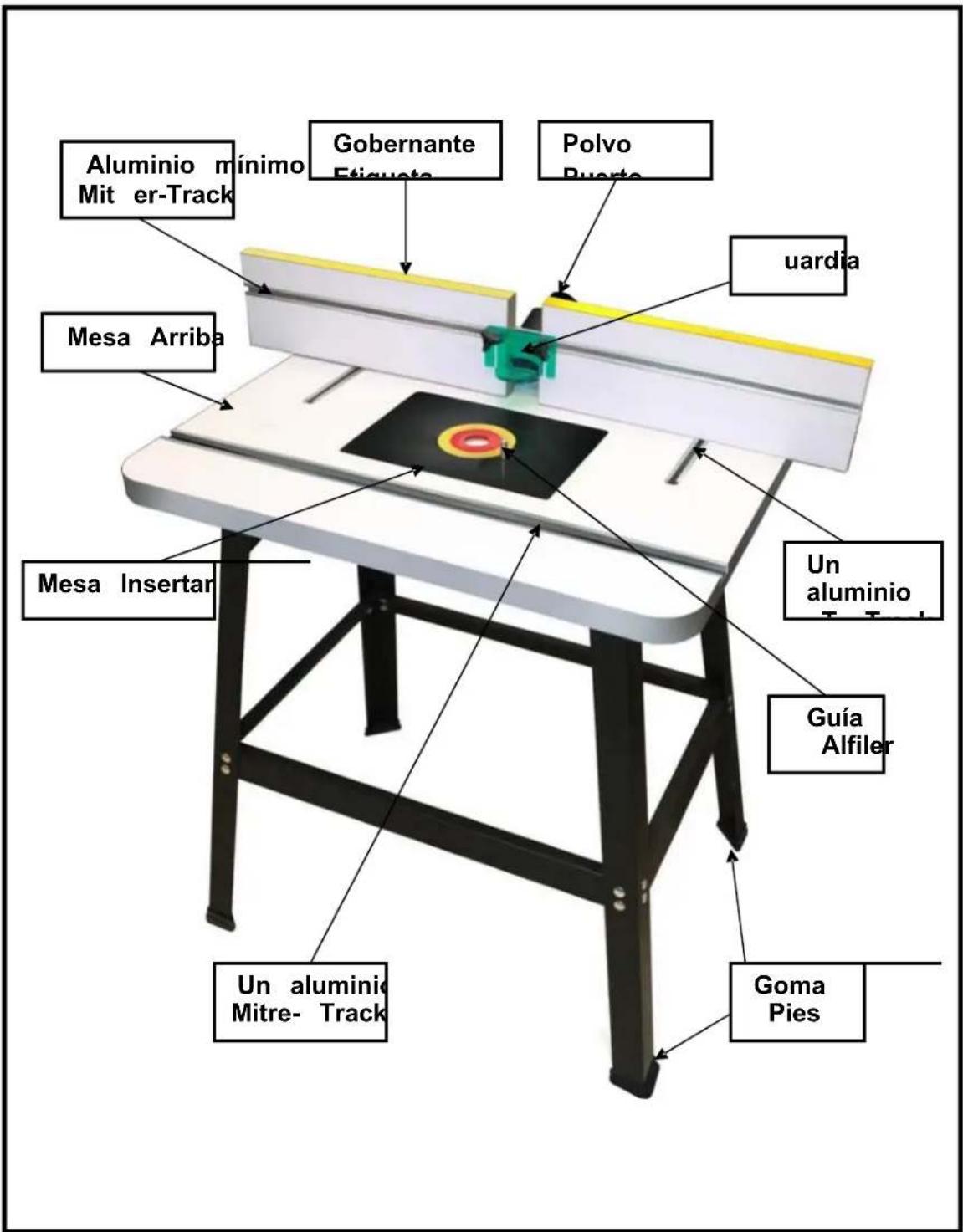

CARACTERÍSTICAS FÍSICAS

MONTAJE E INSTALACIÓN

Antes del ensamblaje del soporte, por favor revise la lista a continuación. Su soporte viene con las siguientes piezas y herrajes de montaje.

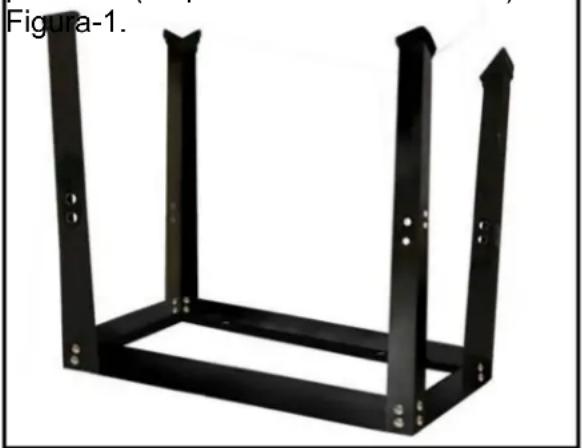

Figura 1. Fijación de las patas a los tirantes

• Tirantes de ángulo corto: 2 piezas
• Tirantes de ángulo más corto: 2 piezas
• Tirantes de ángulo largo: 2 piezas
• Tirantes de ángulo más largo: 2 piezas
• Perno de cabeza redonda M8x12: 32 piezas • Tuerca hexagonal M8: 32 piezas • Arandela plana 8: 32 piezas
• Perno hexagonal M6x16: 4 piezas
• Departamento Arandela: 4 piezas • Goma Pies: 4 piezas

Tome los dos tirantes cortos y los dos tirantes de ángulo más largos fuera de la caja y colóquelos en el piso. Ahora, coloque las cuatro patas al revés y fíjelas a los tirantes usando los soportes de 1/4" x 1/2" con tuercas y pernos. (Apriete con los dedos). Ver

Ahora, monte los otros dos tirantes más largos y los dos tirantes de ángulo corto a las patas con la ayuda de las tuercas y pernos. (Apriete con los dedos). Ver Figura 2

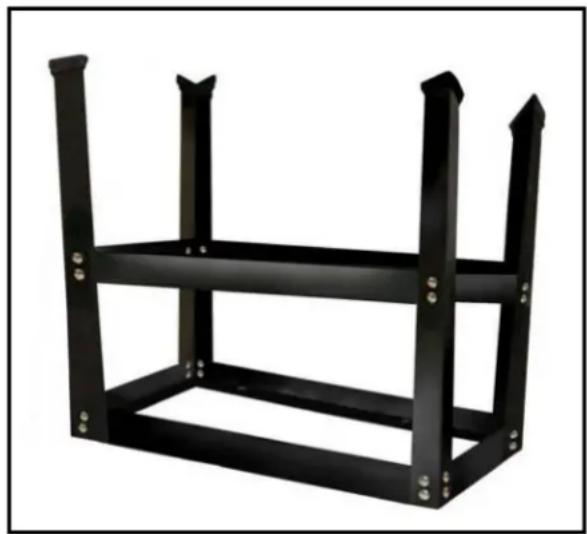

Figura 2: Fijación de los tirantes medios a las patas

Ahora, enderece el soporte verticalmente y ajuste las patas para que queden igualmente posicionadas. Apriete todos los tornillos firmemente.

Instalación de la mesa de fresado en el soporte

Coloque la mesa de fresado boca abajo en el piso o en un banco. La mesa de fresado y los tirantes superiores del soporte tienen 4 agujeros para montar la mesa de fresado al soporte. Coloque el soporte invertido sobre la mesa de fresado de modo que los agujeros queden alineados y móntelo con las arandelas y pernos proporcionados. (Apriete con los dedos). Ver Figura 3

MONTAJE E INSTALACIÓN

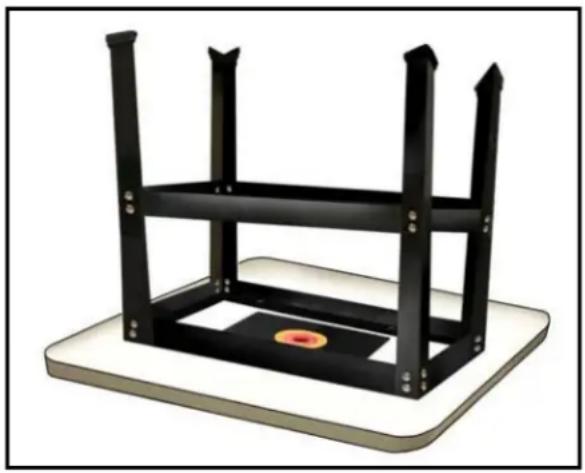

Figura 3: Montaje del soporte a la mesa de fresado

Saque las 4 patas de goma del paquete y coloque una en cada pata. Ahora, enderece el soporte a la posición vertical y la mesa de fresado queda instalada en el soporte.

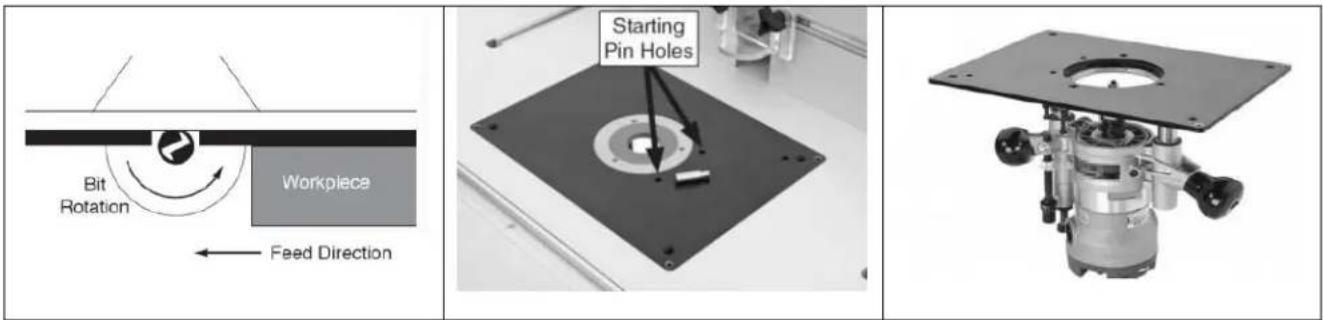

Montaje de la placa base del enrutador en su mesa de fresado

Al montar un enrutador grande, las manijas deben encajar en la misma dirección que la abertura larga. Su placa base actual del enrutador servirá como plantilla de perforación. Sin embargo, debe determinar la posición óptima del enrutador antes de la placa base. Asegúrese de tener en cuenta las perillas de ajuste de profundidad, las palancas/perillas de bloqueo de profundidad y la ubicación de su interruptor. Coloque su enrutador en la posición invertida adecuada debajo de la

a partir de los agujeros de pasador. Los agujeros estarán a la derecha de la abertura. De nuevo, marque con cinta la parte delantera y el centro en la placa para que sirvan como recordatorio.

Centre la placa base del enrutador en la cresta concéntrica más cercana. Luego, posicione los agujeros de montaje a lo largo de las líneas radiales. Mantenga la placa base en su lugar con cinta. (3 a 4 piezas organizadas alrededor del anillo deben ser adecuadas).

A continuación, sujete las 2 placas juntas usando abrazaderas en C o madera. Luego, marque con cinta en la

frente borde de la placa de la cama del router para verificar la posición.

Entonces, eliminar los tornillos de la base lámina. Localizar el parte superior/delantera de su placa base observando la posición del

Nota: Las abrazaderas de resorte no funcionarán proporcionar suficiente reprimición fuerza y podría permitir que las piezas se muevan fuera lugar.

Perforar a través de el nuevo base usando a perforar un poco eso partidos tamaño de el agujeros en la base de su enrutador lámina.

Nota: Si disponible, realizar esto operación en a perforar prensa a mantener el agujeros perpendiculares.

Importante: A pedazo de madera debería estar sujetado a el frente de el enrutador plato entero perforación a evitar astillamiento de el plato.

Después eliminando el abrazaderas, agujeros avellanados similar a el enrutadores propio placa base. Para mejor resultado, nosotros recomendar a soltero flauta avellanar en a lento velocidad y un taladro de columna si disponible.

Finalmente, montar el base lámina a el enrutador. Si el tornillos eso vino con tu enrutador son no largo suficiente, más extenso los tornillos pueden ser comprado en a hardware almacenar o centro de hogar en tu área.

Si no está seguro del proceso de instalación, cons vídeo de instalación.

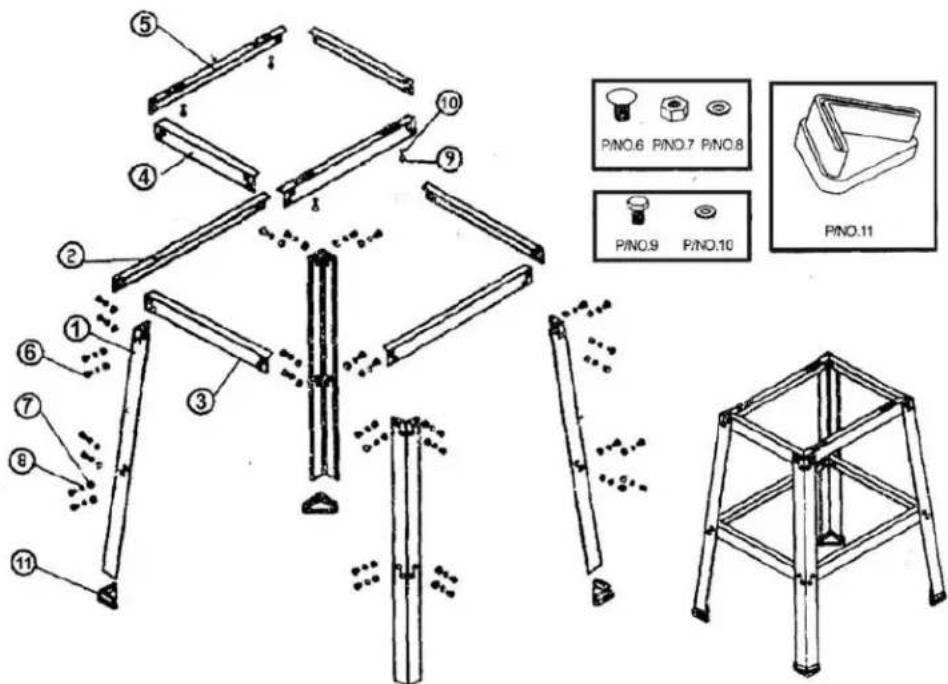

Desmontaje de piezas y piezas del stand Lista

NO	DESCRIPCION	CANTIDAD
1	Ángulo más largo Abrazadera	4
2	ángulo corto Abrazadera	2
3	ángulo corto Abrazadera	2
4	ángulo corto Abrazadera	2
5	Ángulo más largo Abrazadera	2
6	Perno de cabeza redonda M8 x 12	32
7	Tuerca hexagonal M8	32
8	Arandela plana 8	32
9	Perno hexagonal M6 x 16	4
10	Arandela plana 6	4
11	Pies de goma	4

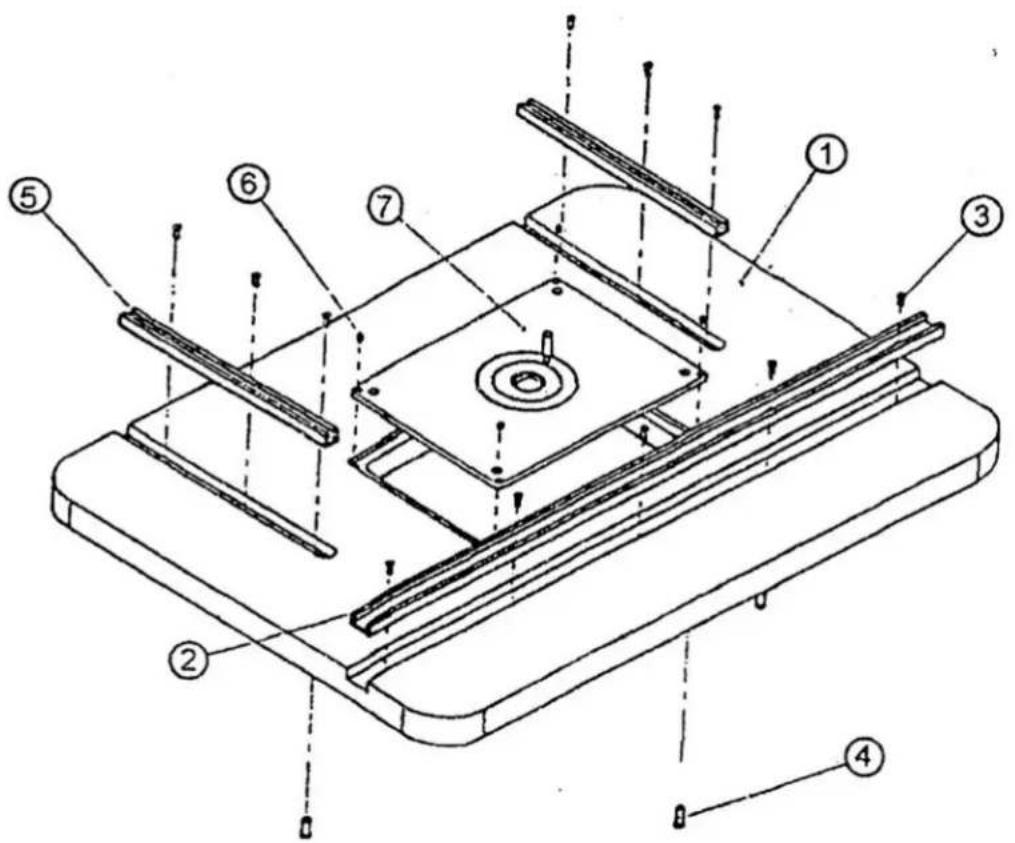

Desglose de piezas y piezas de la mesa de fresac Lista

NO	CANT	PARTE	DESCRIPCIÓN
1	1	Mesa Arriba	32” x 24” x 1-3/8”
2	1	Inglete de aluminio Pista	Longitud 32”
3	11	Roscado de cabeza plan	4” x 1/2"
4	4	Tuerca	M 1/4” x 1/2"
5	2	Aluminio Pista en T	Longitud 11-3/4”
6	4	Juego de llaves de vasc	6 x 6
7	1	Insertar + Guía Alfiler	9” x 12”

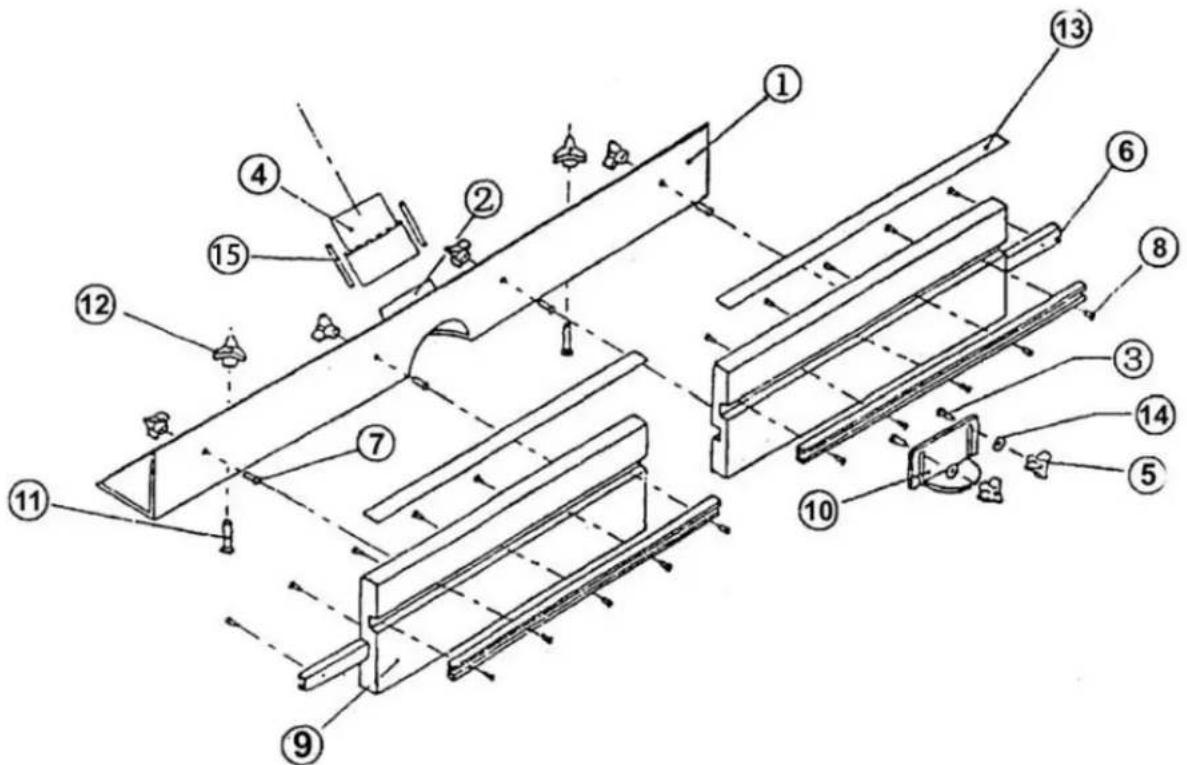

Desmontaje y piezas de la cerca Lista

Los clientes deben ensamblarlo con las siguientes piezas:

RT01 5	Nombre de la pieza	Cantidad
151.	Perno de cabeza redonda M8 x 12	32
152.	Tuerca hexagonal M8	32
153.	Arandela plana 8	32
154.	Perno hexagonal M6 x 16	4
155.	Arandela plana 6	4
156.	Perilla de 5/16” + Perno hexagonal de 5/16” x 1” + plana de 5/16”	6
157.	Perilla de 1/4” + Perno hexagonal de 1/4” x 1” + Ar de 1/4”	2
158.	Tornillo de máquina de cabeza plana de 3/16” x 2	2
159.	Etiqueta de regla de 18” de largo	2
160.	Placa de plástico fluorescente con cubierta de broca	1
161.	Puerto para polvo de 2-1/2” x 3”	1
162.	Adaptador 2-1/2” x 2”	1
163.	Valla de 18” x 6” x 1”	2
164.	Tablero de mesa 32” x 24” x 1-3/8”	1
165.	Inserto + Pasador Guía 9” x 12”	1
166.	Riel de inglete de aluminio de 32” de largo	1
167.	Refuerzo angular más largo	2
168.	Tirante de ángulo corto	2
169.	Tirante de ángulo corto	2
170.	Tirante de ángulo corto	2
171.	Refuerzo angular más largo	4
172.	llave hexagonal M3	1
173.	Pies de goma	4
174.	Eje de posición	1
175.	Perno transversal avellanado M4 * 16 * 4 (con torn enrutador fijo)	4
