MANUAL DE USUARIO RT017 Vevor
Soporte técnico y certificado de garantía electrónica www.vevor.com/support
VEVOR
Estas son las instrucciones originales; lea atentamente todas las instrucciones del manual antes de utilizarlo. VEVOR se reserva el derecho de interpretar su manual de usuario. La apariencia del producto dependerá del producto que haya recibido. Le rogamos que nos disculpe si no le informamos de nuevo si hay actualizaciones tecnológicas o de software en nuestro producto.
Instrucciones de seguridad general
Se debe tener extrema precaución al operar cualquier herramienta eléctrica. Conozca su herramienta eléctrica, familiarícese con su operación, lea el manual del propietario y practique un procedimiento de uso seguro en todo momento.
- CONECTE su máquina SOLO a una fuente de alimentación compatible y específica.
- USE SIEMPRE gafas de seguridad, respiradores, protección auditiva y zapatos de seguridad al operar su máquina.
- NO use ropa suelta ni joyas al operar su máquina.
- Un entorno seguro es importante. Mantenga el área libre de polvo, suciedad y otros escombros en las proximidades de su máquina.
- DESCONECTE la fuente de alimentación al cambiar brocas, cinceles, fresas, cabezales de moldeado, cuchillas, cuchillos o al realizar otros ajustes o reparaciones.
- MANTENGA SIEMPRE todas las protecciones de seguridad en su lugar y asegúrese de que funcionen correctamente.
- NUNCA se estire sobre la mesa cuando la herramienta esté en funcionamiento. Es peligroso.
- MANTENGA SIEMPRE las cuchillas, cuchillos y brocas afiladas y correctamente alineadas.
- NUNCA deje la herramienta desatendida mientras esté en funcionamiento.
- ¡ESTÉ ALERTA! NO use medicamentos recetados u otras drogas que puedan afectar su capacidad o juicio para usar la máquina de manera segura.
- SIEMPRE use empujadores y tableros guía para alimentar su trabajo a través de la máquina de manera segura.
- SIEMPRE asegúrese de que cualquier herramienta utilizada para ajustes sea retirada antes de operar la máquina.
- Siempre mantenga a los transeúntes alejados mientras la máquina esté en funcionamiento.
Mesa de fresado con valla y tope
Instrucciones específicas de seguridad
Al igual que con todas las herramientas y maquinarias eléctricas, se deben observar las medidas de seguridad y atención adecuadas. Existe algún peligro asociado con el uso de cualquier herramienta o máquina, por lo que debe tener cuidado. Preste atención cada vez que utilice su herramienta. Si no está familiarizado con el funcionamiento de una mesa de fresado, debe obtener el asesoramiento y/o las instrucciones de un profesional cualificado.
- ASEGÚRESE de que el enrutador se haya instalado de forma segura antes de poner en marcha la máquina, para un funcionamiento seguro.
- NUNCA realice ninguna "operación manual" "gratuita". No use sus manos para apoyar o guiar la pieza de trabajo. Utilice siempre una abrazadera de palanca para asegurar la pieza de trabajo.
- NO use joyas ni ropa suelta mientras opera la máquina.
- SE RECOMIENDA ENCARECIDAMENTE el uso de gafas de seguridad y respirador cuando trabaje con esta máquina. Alguno serrín puede ser dañino para sus pulmones; por favor, tenga cuidado al usar esta máquina.
- SIEMPRE alimente la pieza de trabajo a la broca del enrutador en contra de la dirección de rotación.
NO atasque ni intente empujar la pieza de trabajo en la máquina durante el funcionamiento. Esto puede causar daños a la máquina. Alimente la pieza de trabajo con un firme agarre, despacio y fácilmente, y mantenga la pieza de trabajo contra la guía.
ASEGÚRESE de que el husillo gire en la dirección correcta.
- NO PERMITIR que alguien se pare frente a la máquina mientras está en funcionamiento.
- DIFICULTADES TÉCNICAS Cualquier problema que pueda surgir debe ser revisado con el interruptor de encendido APAGADO y la máquina desenchufada de la fuente de alimentación.
- NUNCA retirar la pieza de trabajo hacia atrás durante la operación de corte. Detener el enrutador poco antes de retirar la pieza de trabajo.
- INSPECCIONAR sus piezas de trabajo. Asegurarse de que estén libres de clavos, grapas, tachuelas, nudos y otros objetos que puedan ser dañinos para su enrutado.
- SIEMPRE mantener las fresas afiladas y limpias.
IMPORTANTE: Las instrucciones de seguridad dadas anteriormente pueden no ser completas porque el entorno en cada taller es diferente. Siempre considerar la seguridad primero, ya que se aplica a sus condiciones de trabajo individuales.

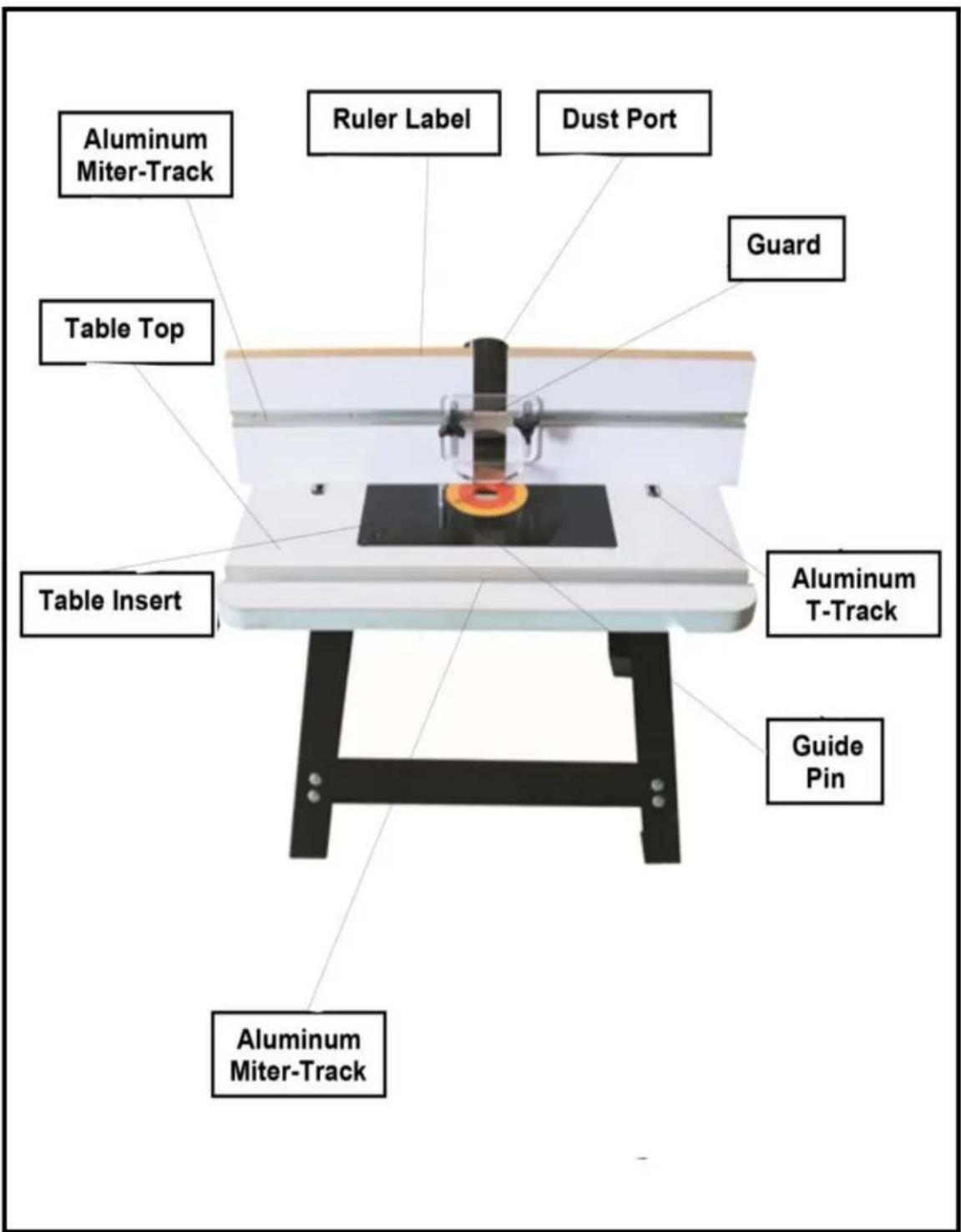

MESA DE FRESAR
CARACTERÍSTICAS
TABLERO DE LA MESA
Tamaño: 610*400*25 mm
Pista de ingletes de aluminio: 610 mm
Insertos de mesa: 306*229 mm
GUÍA
Tamaño: 305*153 mm
Puerto de polvo: 63/77,3/68,2 mm
Guardián: Plástico fluorescente Lámina
Aluminio Inglete Pista: 305 mm
Gobernante Etiqueta: 300 mm
PARARSE
Hecho de: Acero
Altura: 530 mm
CARACTERÍSTICAS FÍSICAS
MONTAJE E INSTALACIÓN
Antes del ensamblaje, por favor revise la lista a continuación. Su soporte viene con las siguientes piezas y herrajes de montaje.

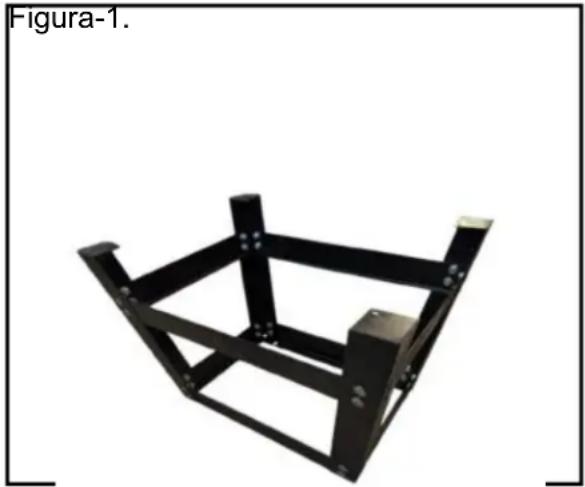

Figura 1. Fijación de las patas a los tirantes
- Tirantes de ángulo corto: 2 piezas
- Tirantes de ángulo más corto: 2 piezas
- Tirantes de ángulo largo: 2 piezas
- Tirantes de ángulo más largo: 2 piezas
- Perno de cabeza redonda M8x12: 32 piezas • Tuerca hexagonal M8: 32 piezas • Arandela plana 8: 32 piezas
- Perno hexagonal M6x16: 4 piezas
- Arandela: 4 piezas
Montaje del soporte
Tome los dos tirantes cortos y los dos tirantes de ángulo más largos fuera de la caja y colóquelos en el piso. Ahora, coloque las cuatro patas al revés y fíjelas a los cuatro tirantes usando tuercas y pernos de 1/4" x 1/2" (apriete con los dedos). Ver Figura 1.

Ahora, monte los otros dos tirantes más largos y los dos tirantes de ángulo corto a las patas con la ayuda de las tuercas y pernos (apriete con los dedos). Ver Figura 2.

Figura 2: Fijación de los tirantes medios a las patas.
Ahora, coloque el soporte en posición vertical y ajuste las patas para que queden igualmente espaciadas; apriete todos los tornillos firmemente.
Instalación de la mesa de fresado en el soporte.

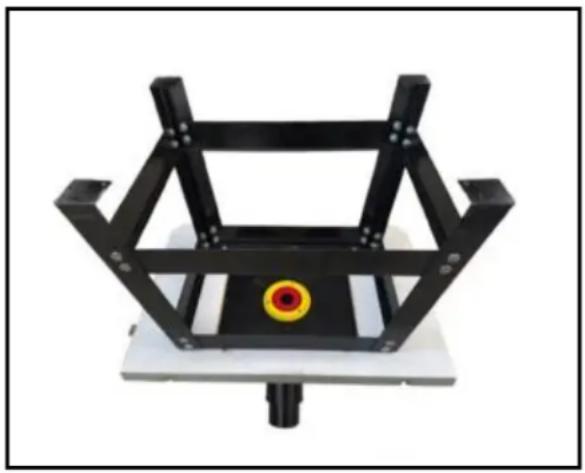

Coloque la mesa de fresado boca abajo en el piso o en un banco. La mesa de fresado y los tirantes superiores del soporte tienen 4 agujeros para montar la mesa al soporte. Coloque el soporte invertido sobre la mesa de fresado, alinee los agujeros y fíjelo con las arandelas y pernos proporcionados (apriete con los dedos). Ver Figura 3.
MONTAJE E INSTALACIÓN

Figura 3: Montaje del soporte a la mesa de fresado.
Tome las 4 patas de goma del paquete y coloque una en cada pata. Ahora, coloque el soporte en posición vertical y la mesa de fresado quedará instalada en el soporte.
A partir de los agujeros de pasador. Los agujeros estarán a la derecha de la abertura. Marque nuevamente con cinta el frente y el centro en la lámina para que sirva como recordatorio.
Centre la placa base de la fresadora en la cresta concéntrica más cercana. Luego, posicione los agujeros de montaje a lo largo de las líneas radiales. Mantenga la placa base en su lugar con cinta adhesiva (3 o 4 piezas distribuidas alrededor del anillo deberían ser suficientes).
A continuación, sujete las dos placas juntas usando abrazaderas en C o prensas de madera. Verifique la posición contra el borde frontal de la placa de la mesa de fresado.
Entonces, elimine los tornillos de la base de la lámina. Localice la parte superior/delantera de su placa base observando la posición del

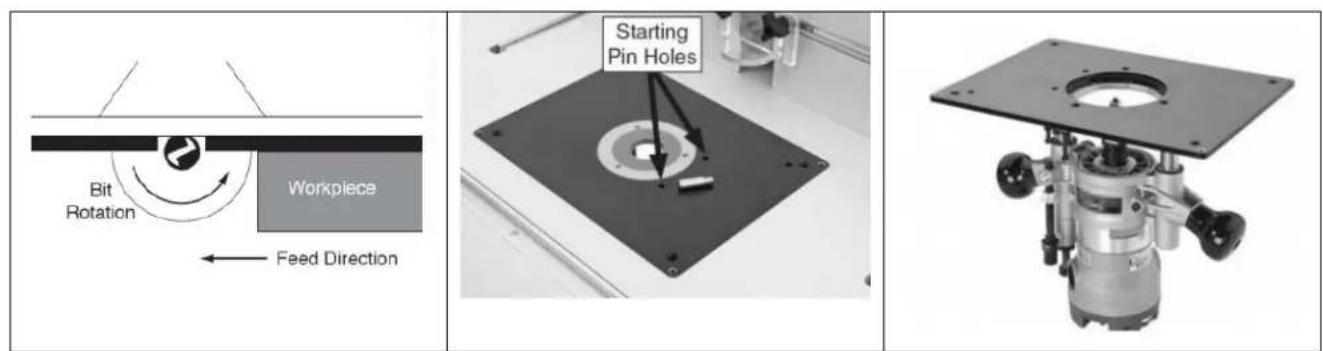

Montaje de la base del enrutador Lámina en su enrutador de mesa
Cuando monte un enrutador grande, las manijas deben encajar en la misma dirección que la abertura larga. Su base de lámina actual funcionará como plantilla de perforación. Sin embargo, usted debe determinar la posición óptima del enrutador antes de la base de lámina. Asegúrese de tener en cuenta las perillas de ajuste de profundidad, las palancas/perillas de bloqueo de profundidad y la ubicación de su interruptor. Coloque su enrutador en la posición invertida adecuada debajo de la mesa. Luego marque con cinta en el
Nota: Las abrazaderas de resorte no proporcionarán suficiente fuerza de sujeción y podrían permitir que las piezas se muevan fuera de lugar.
Perfore a través de la nueva base usando una broca que coincida con el tamaño de los agujeros en la base de su lámina de enrutador.
Nota: Si está disponible, realice esta operación en una prensa de perforación para mantener los agujeros perpendiculares.
Importante: Un trozo de madera debe sujetarse al frente del plato del enrutador durante toda la perforación para evitar que el plato se astille.
Después de eliminar las abrazaderas, avellane los agujeros de manera similar a la placa base del propio enrutador. Para obtener mejores resultados, recomendamos una fresa de avellanar de una sola flauta a baja velocidad y una taladradora de columna si está disponible.
Finalmente, monte la base de lámina al enrutador. Si los tornillos que vinieron con su enrutador no son lo suficientemente largos, puede comprar tornillos más largos en una ferretería o centro del hogar en su área.

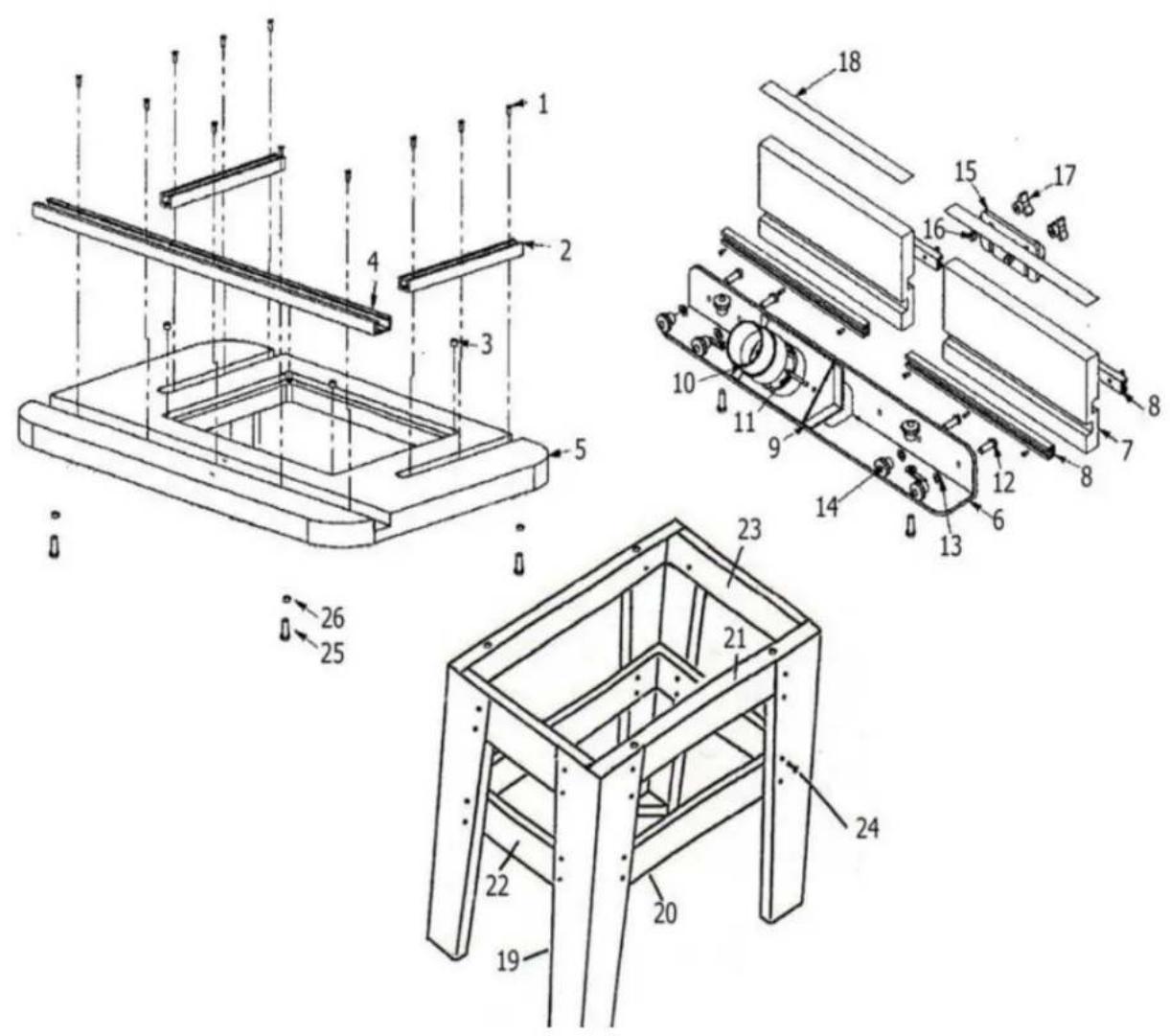

Si no está seguro del proceso de instalación, consulte el video de instalación. Banco de trabajo Diagrama despiezado del enrutador

| Parte# | Descripción | Cantidad |
| 1 | Tornillos autorroscantes n.° 5 | 23 |
| 2 | Riel en T de aluminio de 6-5/8" | 2 |
| 3 | Imanes de 8 mm de diámetro | 4 |
| 4 | Riel en T de inglete de aluminio de 24" | 1 |
| 5 | Mesa de fresadora de 24" x 16" | 1 |
| 6 | Soporte de valla de aluminio en forma de L | 1 |
| 7 | Cercas laminadas de melamina de 12" | 2 |
| 8 | Riel en T de aluminio de 12" | 4 |
| 9 | Puerto de polvo | 1 |
| 10 | Adaptador de puerto para polvo de 2-1/4" | 1 |
| 11 | Tornillo de máquina de cabeza cruzada M5×0,8x55 mm | 2 |
| 12 | Perno hexagonal de 8 mm x 1,25 x 25 mm | 6 |
| 13 | Arandela plana de 8 mm | 6 |
| 14 | Perilla roscada de 8 mm | 6 |
| 15 | Protector de bits | 1 |
| 16 | Perno hexagonal de 6 mm x 1,0 x 25 mm | 2 |
| 17 | Perilla roscada de 6 mm | 2 |
| 18 | Cinta métrica autoadhesiva | 2 |
| 19 | Pierna de soporte | 4 |
| 20 | Refuerzos inferiores para patas de soporte delanteras y tras | 2 |
| 21 | Refuerzos para patas de soporte delanteras y traseras supe | 2 |
| 22 | Refuerzos de las patas del soporte lateral inferior | 2 |
| 23 | Soporte de pata de soporte lateral superior | 2 |
| 24 | Perno de carruaje de 8 mm x 1,25 x 12 mm, arandela pla hexagonal | 32 |
| 25 | Perno hexagonal de 6 mm x 1,0 x 16 mm | 4 |
| 26 | Arandela plana de 6 mm | 4 |
Los clientes deben ensamblarlo con las siguientes piezas:
| RT017 | Nombre de la pieza | Cantidad |
| 1 | Perno hexagonal de 6 mm x 1,0 x 16 | 4 |
| 2 | Arandela plana de 6 mm | 4 |
| 3 | Cabeza semicircular autorroscante M4 * 20 piezas | 4 |
| 4 | Arandela plana | 4 |
| 5 | Perilla roscada de 8 mm + perno hexagona mm x 1,25 x 25 mm + arandela plana d | 6 |
| 6 | Perilla roscada de 6 mm + perno hexagona mm x 1,0 x 25 mm + arandela plana de | 2 |
| 7 | Tornillo de máquina de cabeza cruzada M5x0,8x55 mm | 2 |
| 8 | Eje de posición | 1 |
| 9 | Cinta métrica autoadhesiva | 2 |
| 10 | Protector de bits | 1 |
| 11 | Puerto de polvo | 1 |
| 12 | Adaptador de puerto para polvo de 2-1/4 | 1 |
| 13 | Cercas laminadas de melamina de 12" | 2 |
| 14 | Mesa de fresadora de 24" x 16" | 1 |
| 15 | Inserto + Pasador Guía 9" x 12" | 1 |
| 16 | Riel en T de inglete de aluminio de 2 | 1 |
| 17 | Refuerzo angular más largo | 2 |
| 18 | Refuerzo angular más largo | 2 |
| 19 | Tirante de ángulo corto | 2 |
| 20 | Tirante de ángulo corto | 2 |
| 21 | Pierna de soporte | 4 |
| 22 | llave hexagonal M3 | 1 |
| 23 | Perno transversal avellanado M4 * 16 * 4 tornillo de enrutador fijo) | 4 |
| 24 | Perno de cabeza redonda M8 x 12 / Tu hexagonal M8 / Arandela plana M8 | 32 |
