Producttype	Freestafel met onderstel
Merk	Vevor
Model	RT017
Afmetingen tafel	610 x 406 mm (24 x 16 inch)
Verstekgroef (tafel)	610 mm (24 inch) aluminium
Inlegplaat	306 x 229 mm
Geleider (fence)	305 x 153 mm met liniaal 300 mm
Stofafzuigpoort	63 / 77,3 / 68,2 mm (adapter 2-1/4 inch inbegrepen)
Hoogte onderstel	530 mm
Materialen	Tafel van aluminium, onderstel van staal, geleider van melamine, bescherming van fluorescerend plastic
Geschat gewicht	15 kg
Freescompatibiliteit	Geschikt voor de meeste frezen met geschikte basis
Belangrijkste functies	Verstelbare parallelgeleider, verstekgroef, stofafzuiging, verwijderbare inlegplaat, robuust onderstel
Onderhoud en reiniging	Haal de stekker uit het stopcontact voor reiniging; gebruik een vochtige doek; smeer bewegende delen in met siliconenspray
Veiligheid	Draag veiligheidsbril, stofmasker en gehoorbescherming; draag geen loszittende kleding; gebruik duwstokken; houd kinderen op afstand
Reserveonderdelen en repareerbaarheid	Schroeven, moeren, rails, geleider, glijders, stofafzuigadapter verkrijgbaar (zie onderdelenlijst in de handleiding)
Algemene informatie	Franstalige handleiding van 127 pagina's; technische ondersteuning op www.vevor.com/support; elektronische garantie inbegrepen

Veelgestelde vragen - RT017 Vevor

Wat zijn de afmetingen van de tafel van de freestafel RT017?

De tafel meet 610 x 406 mm (24 x 16 inch) met een inlegplaat van 306 x 229 mm.

Hoe installeer ik de frees op de RT017 tafel?

Plaats de tafel ondersteboven, positioneer de basis van de frees op de inlegplaat, markeer de gaten, boor en frees, en schroef vervolgens de basis vast. Gebruik de basisplaat van de frees als sjabloon.

Welke veiligheidsaccessoires worden meegeleverd met de tafel?

Een beschermkap van fluorescerend plastic, een stofafzuigadapter en gedetailleerde veiligheidsinstructies. Het wordt aanbevolen een veiligheidsbril, stofmasker en gehoorbescherming te dragen.

Hoe stel ik de parallelgeleider af?

De geleider (fence) van 305 x 153 mm wordt bevestigd met draaiknoppen. Gebruik de liniaal voor nauwkeurige uitlijning. Draai de knoppen vast na het instellen.

Is de RT017 tafel compatibel met alle frezen?

Hij is compatibel met de meeste frezen met een vlakke basis. Mogelijk moet u nieuwe gaten boren in de inlegplaat als uw basis niet standaard is.

Hoe onderhoud ik de freestafel?

Haal altijd de stekker uit het stopcontact voor reiniging. Veeg de tafel af met een vochtige doek. Smeer de rails en mechanismen in met siliconenspray. Houd de frezen scherp.

Wat zijn belangrijke veiligheidstips?

Draag geen sieraden of loszittende kleding. Gebruik altijd duwstokken om het werkstuk te geleiden. Voer nooit handmatige bewerkingen uit. Zorg ervoor dat de frees in de juiste richting draait.

Hoe monteer ik het onderstel van de RT017 tafel?

Bevestig de vier poten aan de afstandhouders met de meegeleverde bouten en moeren (M8x12). Monteer eerst de korte en lange afstandhouders, draai vervolgens alle schroeven vast. Bevestig daarna de tafel op het onderstel met de M6x16 bouten.

Waar kan ik reserveonderdelen vinden voor de RT017?

Raadpleeg de onderdelenlijst in de handleiding (127 pagina's). Onderdelen zoals rails, geleiders, schroeven en stofafzuigadapters zijn verkrijgbaar op de Vevor website of bij verkopers.

Hoe gebruik ik de stofafzuigpoort?

De stofafzuigpoort heeft diameters van 63, 77,3 en 68,2 mm. Gebruik de meegeleverde 2-1/4 inch adapter om uw stofzuiger aan te sluiten. Dit vermindert stof tijdens het werk.

GEBRUIKSAANWIJZING RT017 Vevor

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeet ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn .

Algemene veiligheid Instructies

Extreem voorzichtigheid zou moeten zijn gebruikt wanneer operationeel alle stroom hulpmiddelen. Weten jouw stroom hulpmiddel, zijn bekend met zijn operatie, lezen door de eigenaar handmatig En Pas de veilige gebruiksprocedure op alle mogelijke manieren toe keer.

- VERBINDEN jouw machine ALLEEN naar de overeenkomend En specifiek stroom bron.

- Draag ALTIJD een veiligheidsbril beademingsapparatuur, horen bescherming En veiligheid schoenen, wanneer operationeel jouw machine.

- DOEN NIET dragen loszittend kleding of sieraden bij het bedienen van uw machine.

- A veilig omgeving is belangrijk. Houden de gebied vrij van stof, vuil en andere brokstukken in de directe omgeving van uw machine.

- ONTKOPPELEN de stroom bron wanneer veranderen oefening stukjes, hol beitels, router stukjes, vormgever hoofden, messen, messen of maken andere aanpassingen of reparaties.

- ALTIJD houden alle veiligheid bewakers op zijn plaats En ervoor zorgen hun juiste functie

- NOOIT bereik over de tafel wanneer de hulpmiddel is in operatie. Het is gevaarlijk.

- ALTIJD houden messen, messen En bits geslepen en goed al uitgelijnd.

- NOOIT vertrekken A hulpmiddel onbeheerd terwijl het in operatie.

- WEES ALERT ! NIET GEBRUIKEN recept of ander drugs Dat kunnen uw vermogen beïnvloeden of oordeel om uw apparaat veilig te gebruiken machine.

- ALTIJD gebruik duw stokken En veerkracht planken naar veilig voer jouw werk door de machine.

- ALTIJD maken Zeker Dat elk hulpmiddelen gebruikt voor aanpassingen Zijn verwijderd voordat de machine.

- Altijd houden de omstanders veilig weg terwijl de machine is in werking.

Freestafel met hek & Stellage Specifieke veiligheid Instructies

Zoals bij alle elektrische gereedschappen en machines moeten de juiste veiligheids- en aandachtsvoorschriften in acht worden genomen Er is gevaar verbonden aan het gebruik van elk gereedschap of elke machine, dus wees voorzichtig aandacht elke keer dat u uw gereedschap gebruikt. Als u niet bekend bent met de werking van e freestafel, dan dient u het advies en/of de instructies in te winnen bij een gekwalificeerde professional .

• MAKEN ZEKER de router heeft geïnstalleerd veilig voor staren de machine, voor een veilige werking methode.
• NOOIT presteren elk "Vrij "Hand" -bediening. Doen niet gebruik jouw handen ondersteunen of gids de werk stuk. Gebruik altijd een klen om het vast te zetten het werk stuk voor snijden.
• DOEN NIET dragen sieraden of losse kleding tijdens het bedienen hiervan machine.
• VEILIGHEID BRIL & ADEMHALINGSAPPARAAT is een echte aanrader wanneer werken met dit machine. Sommige zaagsel kan zijn schadelijk naar jouw longen; Alsjeblieft wees voorzichtig bij het gebruik hiervan machine.
• ALTIJD voer de werkstuk naar de freesbit tegen de rotatie in richting.
  • INSPECTEREN jouw werk stukken.

Zorg ervoor Dat zij Zijn vrij van spijkers, nietjes, kopspijkers, knopen En ander voorwerpen die schadelijk kunnen zijn voor uw router beetje.

• DOEN NIET jam of poging En over duw het werk deel naar binnen de machine tijdens de werking. Dit kunnen oorzaak schade naar de machine. Voer de werk deel met e stevig grijpen, langzaam En gemakkelijk en houd het werk vast stuk tegen de schutting.
• MAKEN ZEKER de spindel draait in de juiste richting.
• DOEN NIET laten iedereen stellage in voorkant van de machine terwijl operatie.
• TECHNISCHE MOEILIKHEDEN. Alle problemen Jij kunnen loop naar binnen zou moeten wees voorzichtig keek bij met de stroom UIT en de machine losgekoppeld van de kracht bron.
• NOOIT tekenen de werk deel rug tijdens de snijden operatie. Stop de router beetje voor tekening rug de werkstuk.

- ALTIJD houden beetjes gescherpt En schoon .

BELANGRIJK : De hierboven gegeven veiligheidsinstructies kunnen niet volledig zijn omdat het milieu in elk winkel is anders. Altijd overwegen veiligheid eerst zoals het is geldt naar uw individuele werkwijze voorwaarden.

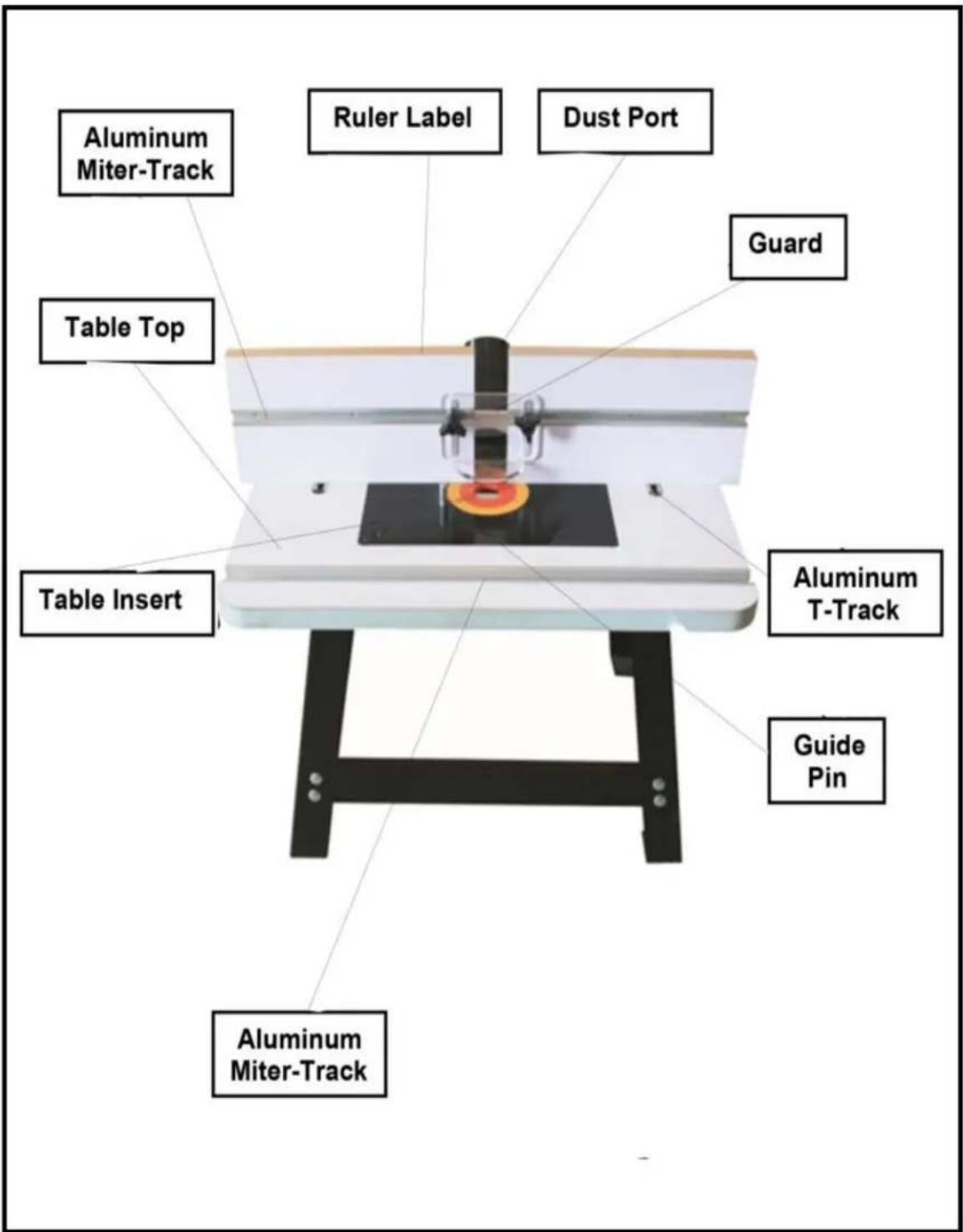

Router TAFEL FUNCTIONS

TAFELBLAD

Afmetingen: 610*400*25mm

Aluminium Mijter Spoor: 610mm

Tafel Invoegen: 306*229mm

SCHUTTING

Afmeting: 305*153mm

Stof Poort: 63/77,3/68,2 mm

Guard: Fluorescerend plastic Bord

Aluminium Mijter Spoor: 305mm

Liniaal Label: 300mm

STELLAGE

Gemaakt van: Staal

Hoogte: 530mm

FYSIEK FUNCTIES

MONTAGE & INSTALLATIE

Voor assembleren de stellage, Alsjeblieft neem een Look bij de lijst onderstaand. Jouw stellage wordt geleverd met de volgend onderdelen En montage hardware.

• Korte hoek Beugel: 2-delig
• Kortere hoek Beugel: 2-delig
• Lange hoek Beugel: 2-delig
• Langere hoek Beugel: 2-delig
• Ronde kopbout M8x12: 32-delig
• Zeskantmoer M8: 32-delig
• Vlak Ring8: 32-delig
- Zeskantbout M6x16: 4-delig
• Vlak Ring: 4 stuks

Stellage Montage

Neem de twee korte en de twee langere hoek beugel uit van de doos En zet het op de vloer. Nu nemen de vier benen ondersteboven, En bijvoegen hen naar de vier beugels gebruiken 1/4" X 1/2" noten En bouten. (Vinger vastdraaien) Zie Figuur-1.

Figuur 1 Poten aan de beugel

Nu, berg de twee ander langer En de twee korte hoekbeugels aan de poten met de hul van de noten En bouten, (Vingervast).

Zie Figuur-2

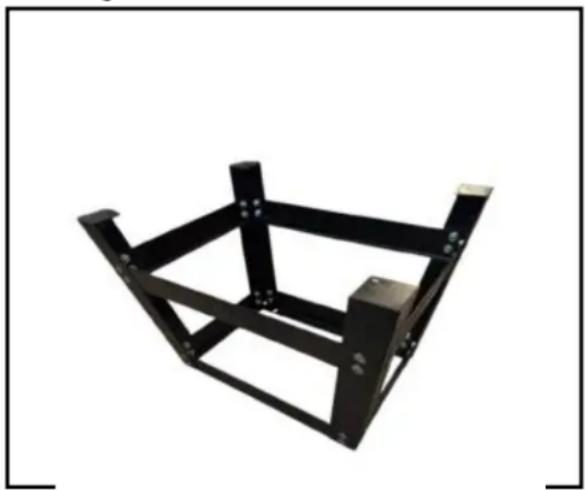

Figuur-2 Bevestigen de midden beugel naar de benen

Nu, draai de stellage rechtop En aanpassen benen Dus Dat zij Zijn gelijkmatig gepositioneerd, draai alle schroeven vast Go

Installeren de Router Tafel op de Stellage

Nemen de router tafel En neerzetten Het ondersteboven omlaag op de vloer of bank. De router tafel En de bovenste beugel van de stellage functie 4 gaten naar berg de router tafel naar de stellage. Positie de stellage omgekeerd, op de router tafel Dus Dat de gaten zijn uitgelijnd En Dan berg H met de hulp van ringen En bouten mits, (Vingervast). Zie Figuur-3

MONTAGE & INSTALLATIE

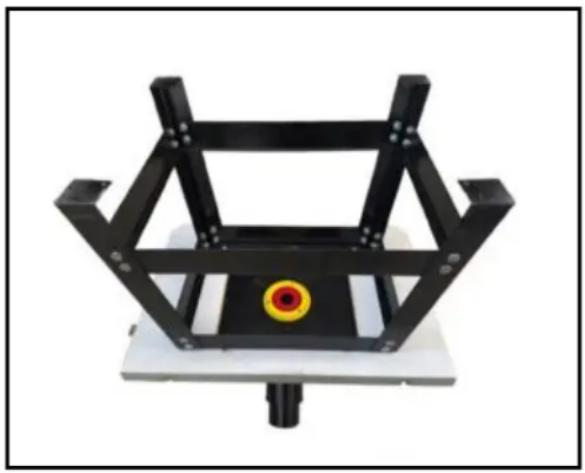

Figuur-3 Montage de stellage naar de router tafel

Nemen de 4 rubber voeten uit van de pakket en bijvoegen een op elk been. N draai de standaard rechtop en uw routertafel is geïnstalleerd op de stellage

beginnend pin gaten. De gaten zullen zijn naar het recht van de opening. Opnieuw markering met de plakband de voorkant En centrum op de bord om te dienen als een herinnering.

Centrum de router baseren bord op de dichtstbijzijnde concentrisch bergkam. Dan positie de montage gaten langs de radiaal lijnen. Houd de baseren bord in plaats met plakband. (3 tot 4 stukken geregeld rondom de ring zou moeten zijn adequaat).

Klem vervolgens de 2 platen aan elkaar vast met behulp van C-klemmen of hout. Dan, verwijderen de schroeven van de baseren bord. Vinden de boven/voor

van jouw grondplaat door te observeren de positie van de

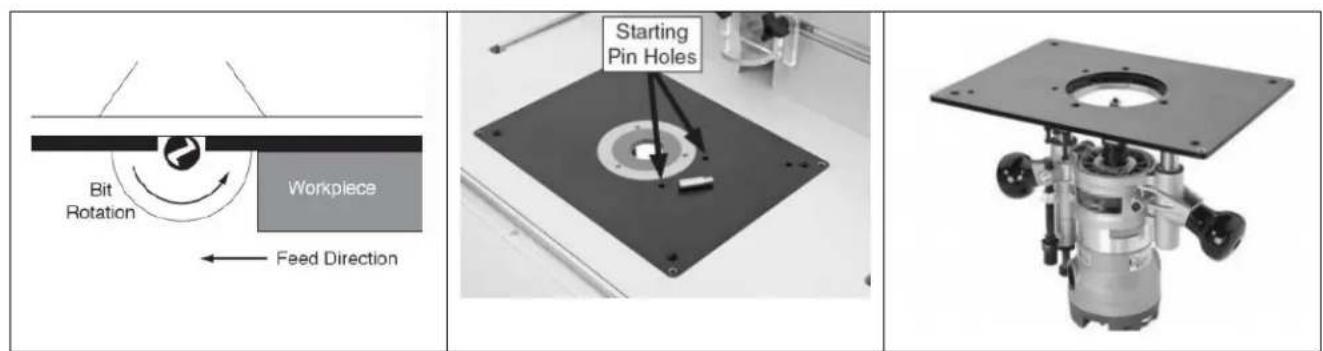

De routerbasis monteren Bord in uw router Tafel

Wanneer montage A groot router, de handgrepen moeten in dezelfde richtir passen als de lang opening. Jouw huidig router baseren bord zullen functie als de boormal . Echter, Jij zou moeten bepalen het optimale router positionering voor de basis bord. Maken Zeker naar nemen rekening houdend met de diepteverstelling knoppen, diepte slot hendels/knoppen En de locatie van jouw schakelaar. Plaa jouw router in juist omgekeerd positie onder de tafel. Markeer dan met plakband op de voorkant rand van de bedplaat van de router om de positie.

Opmerking: Veerklemmen zullen niet voldoende voorzien klemmen kracht En zou kunnen laat de onderdelen uit elkaar bewegen plaats.

Oefening door de nieuw baseren gebruik makend van A oefening beetje dat wedstrijden de maat van de gaten in de basis van uw router bord.

Opmerking: Als beschikbaar, dit uitvoeren operatie op A oefening pers naar houden de gaten loodrecht.

Belangrijk: A deel van hout zou moeten vastgeklemd worden naar de voorkant van de router bord geheel boren naar voorkomen splinteren van het bord.

Na verwijderen de klemmen, verzonken gaten vergelijkbaar naar de routers eigen grondplaat. Voor best resultaat, Wij aanbevelen A enkel fluit verzinken bij A langzaam snelheid en een boormachine als beschikbaar.

Eindelijk, berg de baseren bord naar de routeren. Als de schroeven Dat kwam met uw router Zijn niet lang genoeg, langer schroeven kunnen zijn gekocht bij A hardware winkel of thuiscentrum in uw gebied.

Als u twijfelt over het installatieproces, bekijk dan installatievideo.

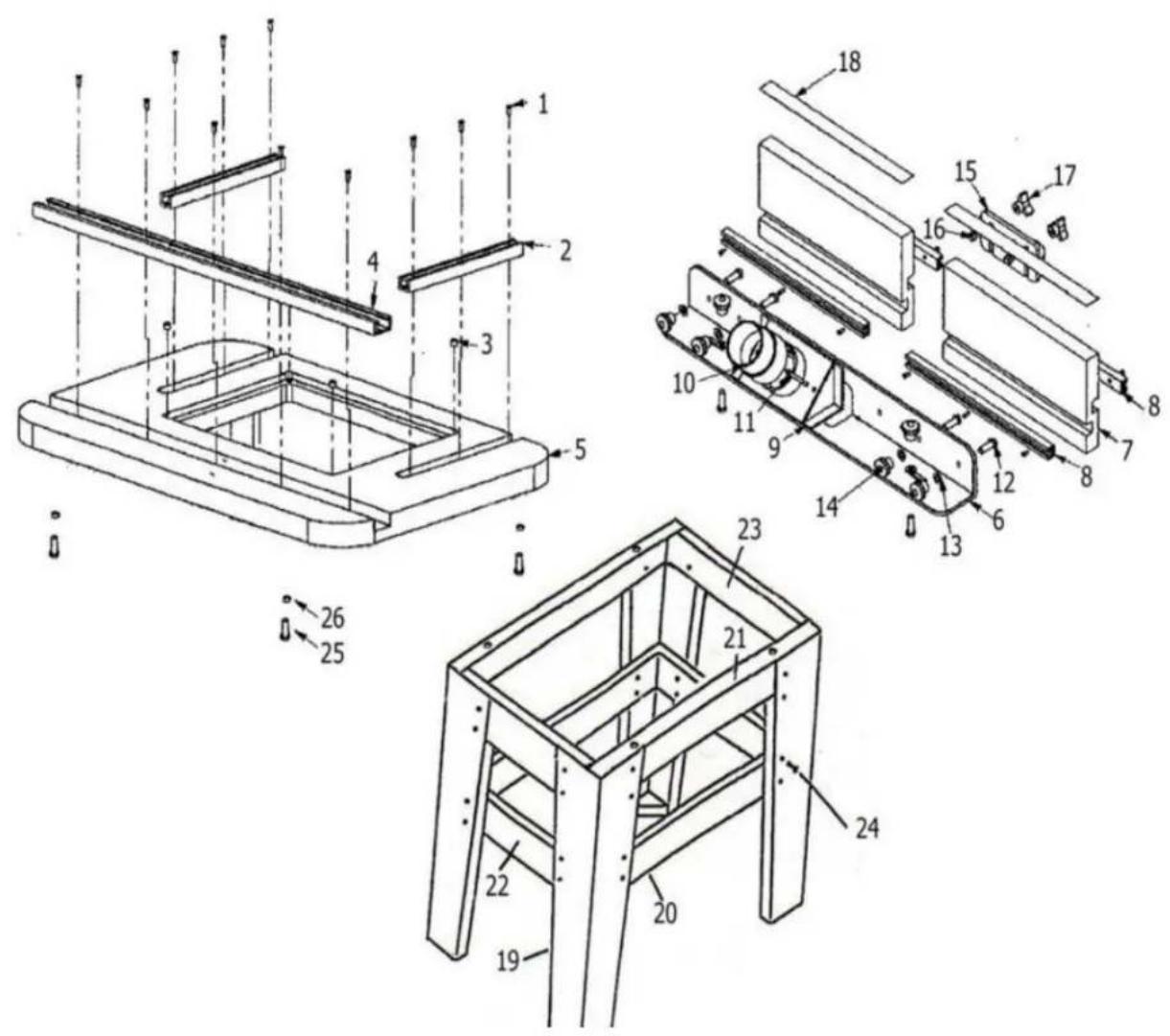

Werkbank boven Exploded Diagram van router

Deel#	Beschrijving	Hoeveelheid
1	#5 Zelftappende schroeven	23
2	6-5/8"Aluminium T-Track	2
3	Magneten met een diameter van 8 mm	4
4	24"Aluminium verstek T-Track	1
5	24"x16" freestafelblad	1
6	L-Aluminium Heksteun	1
7	12"Melamine gelamineerde hekken	2
8	12"Aluminium T-Track	4
9	Dus st Port	1
10	2-1/4" stofpoortadapter	1
11	M5×0.8x55mm kruiskopmachineschroef	2
12	8mmx1.25x25mm zeskantbout	6
13	8mm platte ring	6
14	8mm Schroefknop	6
15	Bitbescherming	1
16	6mm x1.0×25mm zeskantbout	2
17	6mm Schroefknop	2
18	Zelfklevende meetlint	2
19	Staand been	4
20	Onderste voor-/achterste standbeenbeugels	2
21	Bovenste voor-/achterste standbeenbeugels	2
22	Beenbeugels voor de onderste zijstandaard	2
23	Bovenste zijstandaard beenbeugel	2
24	8mm×1.25×12mm wagenbout, vlakke ring en zeskantmoer	32
25	6mm x1.0×16mm zeskantbout	4
26	6mm platte ring	4
RT017	Onderdeelnaam	Hoeveelheid
1	6mm x1.0×16mm zeskantbout	4
2	6mm platte ring	4
3	Halfronde kop zelfappend M4 * 20 * 4	4
4	Vlakke ring	4
5	8mm Schroefknop + 8mmx1.25x25mm Zeskantbout + 8mm Platte Ring	6
6	6mm schroefdraadknop + 6mm x1,0×25mm zeskantbout + 6mm platte ring	2
7	M5×0.8x55mm kruiskopmachineschroef	2
8	Positie-as	1
9	Zelfklevende meetlint	2
10	Bitbescherming	1
11	Stofpoort	1
12	2-1/4" stofpoortadapter	1
13	12"Melamine gelamineerde hekken	2
14	24"x16" freestafelblad	1
15	Inzetstuk + geleidepen 9" x 12"	1
16	24"Aluminium verstek T-Track	1
17	Langere hoekbeugel	2
18	Langere hoekbeugel	2
19	Korte hoekbeugel	2
20	Korte hoekbeugel	2
21	Staand been	4
22	M3 inbussleutel	1
23	M4 * 16 verzonken dwarsbout * 4 (met freesschroef)	4
24	Ronde kopbout M8 x 12 / Zeskantmoer Platte ring M8	32

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support
