| Tipo di prodotto | Tavola per fresatrice con supporto |
| Marca | Vevor |
| Modello | RT017 |
| Dimensioni della tavola | 610 x 406 mm (24 x 16 pollici) |
| Scanalatura per taglio obliquo (tavola) | 610 mm (24 pollici) in alluminio |
| Piastra di inserimento | 306 x 229 mm |
| Guida (barra di guida) | 305 x 153 mm con righello graduato 300 mm |
| Porta di aspirazione | 63 / 77,3 / 68,2 mm (adattatore 2-1/4 pollici incluso) |
| Altezza del supporto | 530 mm |
| Materiali | Tavola in alluminio, supporto in acciaio, guida in melamina, protezione in plastica fluorescente |
| Peso approssimativo | 15 kg |
| Capacità della fresa | Compatibile con la maggior parte delle frese a base adattata |
| Caratteristiche principali | Guida parallela regolabile, scanalatura per taglio obliquo, aspirazione polveri, piastra di inserimento rimovibile, supporto robusto |
| Manutenzione e pulizia | Scollegare prima della pulizia; utilizzare un panno umido; lubrificare le parti mobili con spray al silicone |
| Sicurezza | Indossare occhiali, mascherina e protezioni acustiche; non indossare abiti larghi; utilizzare spingitoi; tenere i bambini a distanza |
| Pezzi di ricambio e riparabilità | Viti, dadi, guide, binari, pattini, adattatore di aspirazione disponibili (vedere elenco pezzi nel manuale) |
| Informazioni generali | Manuale in francese di 127 pagine; assistenza tecnica su www.vevor.com/support; garanzia elettronica inclusa |
Domande frequenti - RT017 Vevor
Domande degli utenti su RT017 Vevor
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Fresatrice in formato PDF gratuitamente! Trova il tuo manuale RT017 - Vevor e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. RT017 del marchio Vevor.
MANUALE UTENTE RT017 Vevor
Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
VEVOR
Questa è l'istruzione originale. Si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare il prodotto. VEVOR si riserva l'interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo in caso di aggiornamenti tecnologici o software sul nostro prodotto.
Istruzioni generali di sicurezza
Prestare estrema attenzione quando si utilizzano utensili elettrici. Conoscere il proprio utensile elettrico, familiarizzare con il suo funzionamento, leggere il manuale del proprietario e praticare procedure di utilizzo sicure in ogni momento.
- Collegare la macchina solo alla fonte di alimentazione abbinata e specifica.
- Indossare sempre occhiali di sicurezza, respiratori, protezione per l'udito e scarpe di sicurezza quando si opera la macchina.
- Non indossare abiti larghi o gioielli quando si utilizza la macchina.
- Un ambiente sicuro è importante. Mantenere l'area libera da polvere, sporco e altri detriti nelle immediate vicinanze della macchina.
- Scollegare la fonte di alimentazione quando si cambiano punte da trapano, scalpelli, punte per fresatrice, teste per modellatore, lame, coltelli o si effettuano altre regolazioni o riparazioni.
- Mantenere sempre tutte le protezioni di sicurezza in posizione e assicurarsi che funzionino correttamente.
- Non allungarsi mai sopra il tavolo quando l'utensile è in funzione. È pericoloso.
- Mantenere sempre lame, coltelli e punte affilate e correttamente allineati.
- MAI lasciare un attrezzo incustodito mentre è in funzione.
- ATTENZIONE! NON usare farmaci da prescrizione o altre droghe che possono influenzare la tua capacità o il tuo giudizio per usare in modo sicuro la tua macchina.
- USARE SEMPRE bastoni di spinta e tavole di appoggio per alimentare in modo sicuro il tuo lavoro attraverso la macchina.
- ASSICURARSI SEMPRE che tutti gli utensili usati per le regolazioni siano rimossi prima di azionare la macchina.
- MANTENERE SEMPRE gli astanti a distanza di sicurezza mentre la macchina è in funzione.
Tavolo da fresatura con guida e supporto
Istruzioni di sicurezza specifiche
Come per tutti gli utensili elettrici e i macchinari, è necessario rispettare le misure di sicurezza e prestare la dovuta attenzione. C'è pericolo associato all'uso di qualsiasi strumento o macchina, quindi presta attenzione ogni volta che utilizzi il tuo strumento. Se non hai familiarità con le operazioni di un tavolo da fresatura, dovresti ottenere consigli e/o istruzioni da un professionista qualificato.
- ASSICURARSI che la fresatrice sia installata in modo sicuro prima di avviare la macchina, per un funzionamento sicuro.
- MAI eseguire operazioni "a mano libera". Non usare le mani per sostenere o guidare il pezzo. Utilizzare sempre il morsetto a ginocchiera per fissare il pezzo per il taglio.
- NON indossare gioielli o abiti larghi durante l'uso di questa macchina.
- OCCHIALI DI SICUREZZA e MASCHERA ANTIPOLVERE sono altamente raccomandati quando si lavora con questa macchina. Alcuni segatura può essere dannosa per i polmoni; per favore prestare attenzione quando si utilizza questa macchina.

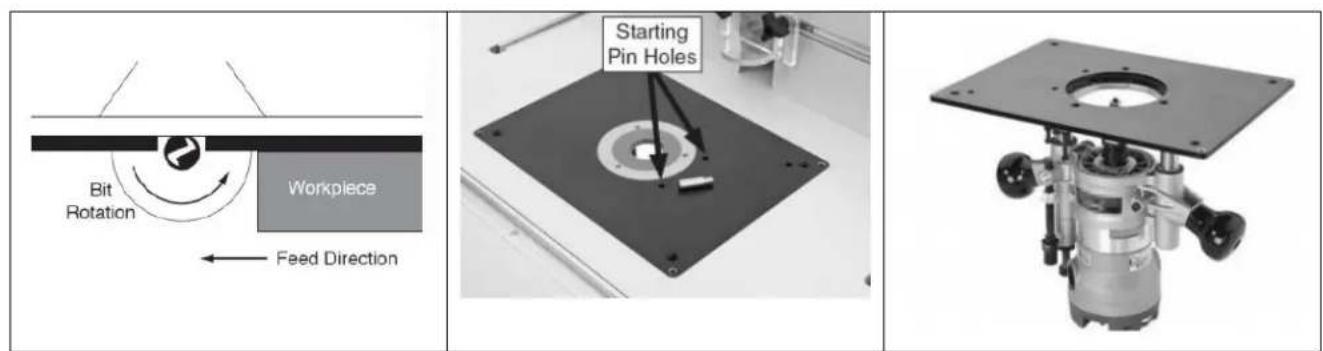

- ALIMENTARE SEMPRE il pezzo contro la rotazione della fresa.
- NON forzare o tentare di spingere eccessivamente il pezzo nella macchina durante il funzionamento. Questo può causare danni alla macchina. Alimentare il pezzo con una presa salda, lentamente e facilmente, e tenere il pezzo contro la guida.
- Assicurarsi che il mandrino ruoti nella direzione corretta.
- Non permettere a nessuno di stare davanti alla macchina durante il funzionamento.
- DIFFICOLTÀ TECNICHE Qualsiasi problema si possa incontrare deve essere esaminato attentamente con l'alimentazione spenta e la macchina scollegata dalla fonte di alimentazione.
- MAI tirare indietro il pezzo da lavorare durante l'operazione di taglio. Fermare la fresa prima di tirare indietro il pezzo da lavorare.
- Mantenere sempre le frese affilate e pulite.
- ISPEZIONARE i pezzi da lavorare. Assicurarsi che siano privi di chiodi, graffette, puntine, nodi e altri oggetti che potrebbero danneggiare la fresa.
IMPORTANTE: Le istruzioni di sicurezza fornite sopra potrebbero non essere complete perché l'ambiente in ogni officina è diverso. Considerare sempre prima la sicurezza in relazione alle condizioni individuali del proprio lavoro.

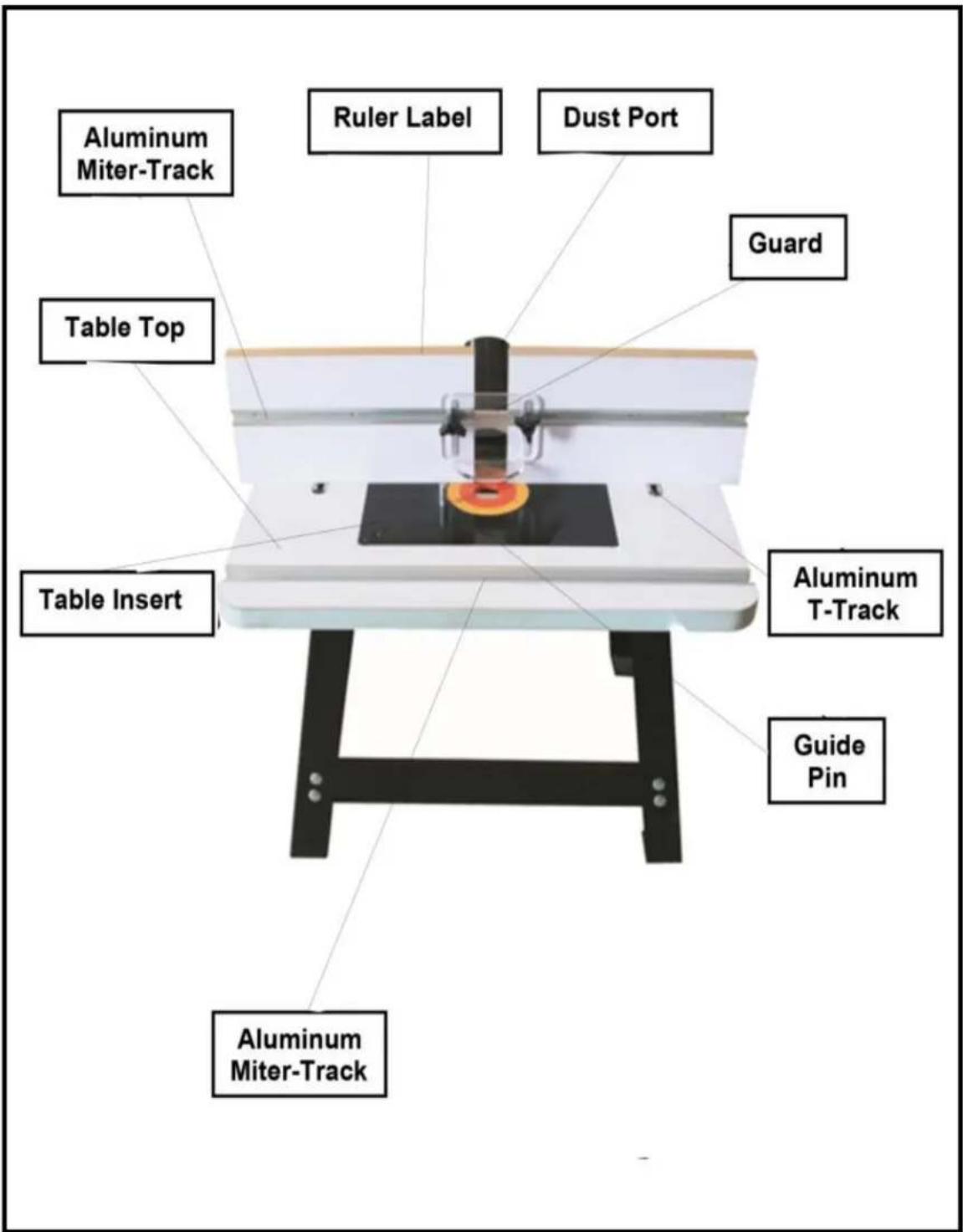

CARATTERISTICHE DEL TAVOLO PER FRESA
DEL TAVOLO
Dimensioni: 610*400*25mm
Binario per taglio ad alluminio: 610mm
Inserti per tavolo: 306*229mm
GUIDA
Dimensioni: 305*153mm
Polvere Porta: 63/77,3/68,2 mm
Protezione: plastica fluorescente Piatto
Alluminio Mitra Carreggiata: 305mm
Governate Etichetta: 300mm
IN PIEDI
Fatto di: Acciaio
Altezza: 530mm
FISICO CARATTERISTICHE
ASSEMBLAGGIO E INSTALLAZIONE
Prima di assemblare il supporto, dare un'occhiata all'elenco delle parti e dell'hardware di montaggio in dotazione. Ora, montare i due montanti più lunghi e i due montanti angolari corti alle gambe con l'aiuto di dadi e bulloni (stringere con le dita). Vedere Figura 2.
• Angolo corto Tutore: 2 pezzi • Angolo più corto Tutore: 2 pezzi • Angolo lungo Tutore: 2 pezzi • Angolo più lungo Tutore: 2 pezzi - Bullone a testa tonda M8x12: 32 pezzi • Dado esagonale M8: 32 pezzi • Piatto Rondella8: 32 pezzi • Bullone esagonale M6x16: 4 pezzi • Piatto Rondella: 4 pezzi

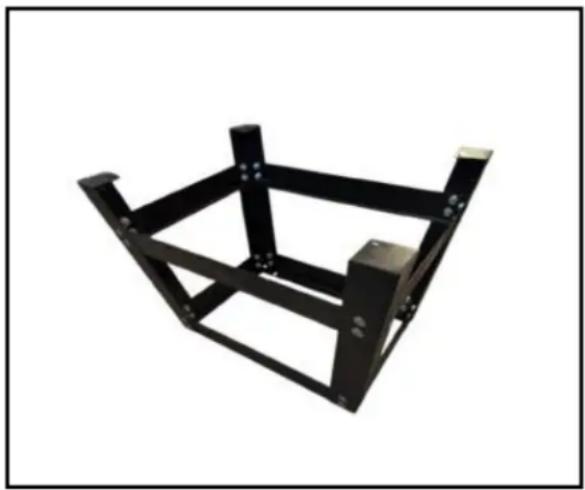

Assemblaggio del supporto
Prendere i due montanti corti e i due montanti angolari più lunghi dalla scatola e metterli sul pavimento. Ora prendere le quattro gambe sottosopra e fissarle ai quattro montanti usando dadi e bulloni da 1/4" x 1/2" (stringere con le dita). Vedere Figura 1.

Ora, girare il supporto in posizione verticale e regolare le gambe in modo che siano uniformemente posizionate, stringere bene tutte le viti.
Installazione del router table sul supporto
Prendere il tavolo della fresatrice e metterlo con il lato positivo verso il basso sul pavimento o su un banco. Il tavolo della fresatrice e le staffe superiori della base hanno 4 fori per montare il tavolo della fresatrice alla base. Posizionare la base capovolta sul tavolo della fresatrice in modo che i fori siano allineati, quindi montarla con l'aiuto di rondelle e bulloni.
Figura 1 Fissaggio delle gambe alla staffa
forniti (stringere con le dita). Vedere Figura
ASSEMBLAGGIO E INSTALLAZIONE

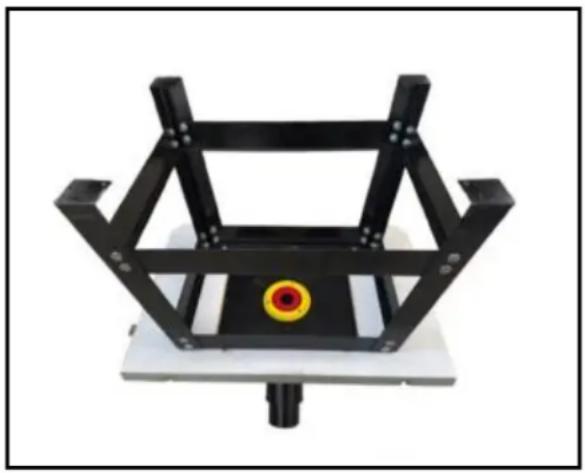

Figura-3 Montaggio della base al tavolo della fresatrice
Prendere i 4 piedini in gomma dalla confezione e fissarne uno su ciascuna gamba. Ora, girare il supporto verticale e il tavolo della fresatrice è installato sulla base.
fori di partenza. I fori saranno a destra dell'apertura. Segnare di nuovo con il nastro la parte anteriore e il centro sulla piastra per servire come promemoria.
Centrare la piastra di base della fresatrice sulla cresta concentrica più vicina. Quindi posizionare i fori di montaggio lungo le linee radiali. Mantenere la piastra di base in posizione con del nastro. (da 3 a 4 pezzi organizzati intorno all'anello dovrebbero essere adeguati).
Quindi, fissare insieme le 2 piastre utilizzando morsetti a C o legna. Bordo anteriore della piastra di base della fresatrice per verificare la posizione.
Poi, rimuovere le viti dalla piastra di base. Individuare la parte superiore/anteriore della propria piastra di base osservando la posizione del
Montaggio della base della fresatrice
Piastra nel router
Tavolo
Quando si monta una grande fresatrice, le maniglie devono adattarsi nella stessa direzione dell'apertura lunga. La piastra di base della fresatrice fungerà da dima di foratura. Tuttavia, si dovrebbe determinare il posizionamento ottimale della fresatrice prima della piastra di base. Assicurarsi di prendere in considerazione la regolazione delle manopole di profondità, le leve/manopole di blocco della profondità e la posizione dell'interruttore. Posizionare la fresatrice nella corretta posizione capovolta sotto il tavolo. Quindi segnare con il nastro sulla
Nota: I morsetti a molla non forniranno abbastanza forza di serraggio e potrebbero consentire alle parti di muoversi fuori posto.
Trapano attraverso la nuova base usando un trapano un po' più grande dei fori nella base del tuo router piatto.
Nota: Se disponibile, eseguire questa operazione su un trapano a pressa per mantenere i fori perpendicolari.
Importante: Un pezzo di legno dovrebbe essere bloccato alla parte anteriore del router piatto durante la perforazione per evitare scheggiature della piastra.
Dopo aver rimosso i morsetti, svasare i fori in modo simile a quelli della piastra di base del router. Per un risultato migliore, consigliamo di usare una svasatura separata a bassa velocità e un trapano a colonna se disponibile.
Infine, montare la base piatta al router. Se le viti fornite con il tuo router non sono abbastanza lunghe, è possibile acquistare viti più lunghe in un negozio di ferramenta o in un centro per la casa nella tua zona.

Se non sei sicuro della procedura di installazione, guarda il video di installazione. Piano di lavoro Diagramma esploso del router

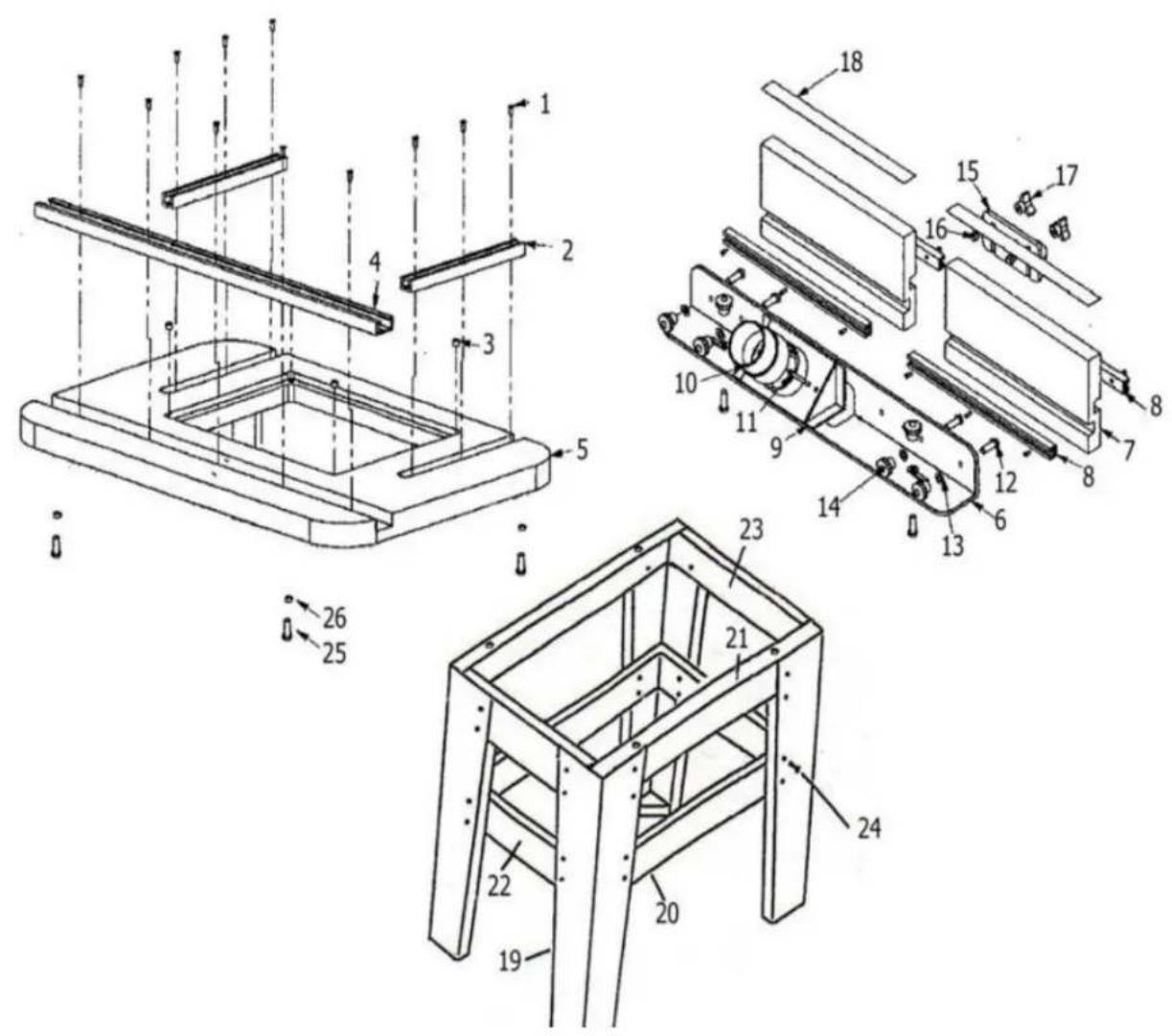

| Parte# | Descrizione | Quantità |
| 1 | #5 Viti autofilettanti | 23 |
| 2 | Binario a T in alluminio da 6-5/8" | 2 |
| 3 | Magneti da 8 mm di diametro | 4 |
| 4 | Binario a T in alluminio da 24" | 1 |
| 5 | Piano del tavolo del router 24"x16" | 1 |
| 6 | Supporto per recinzione in alluminio L | 1 |
| 7 | Recinzioni in laminato melaminico da 12" | 2 |
| 8 | Binario a T in alluminio da 12" | 4 |
| 9 | Porto di polvere | 1 |
| 10 | Adattatore per porta antipolvere da 2-1/4" | 1 |
| 11 | Vite a testa a croce M5×0,8x55mm | 2 |
| 12 | Bullone esagonale 8mm×1.25x25mm | 6 |
| 13 | Rondella piatta da 8 mm | 6 |
| 14 | Pomello filettato da 8 mm | 6 |
| 15 | Protezione del morso | 1 |
| 16 | Bullone esagonale 6 mm × 1,0 × 25 mm | 2 |
| 17 | Pomello filettato da 6 mm | 2 |
| 18 | Nastro di misurazione autoadesivo | 2 |
| 19 | gamba in piedi | 4 |
| 20 | Supporti per gambe inferiori anteriori/posteriori | 2 |
| 21 | Supporti per gambe del supporto anteriore/posteriore superio | 2 |
| 22 | Rinforzi inferiori per gambe del cavalletto laterale | 2 |
| 23 | Supporto per gamba del cavalletto laterale superiore | 2 |
| 24 | Bullone per carrozza da 8 mm × 1,25 × 12 mm, rondella pi esagonale | 32 |
| 25 | Bullone esagonale 6 mm × 1,0 × 16 mm | 4 |
| 26 | Rondella piatta da 6 mm | 4 |
| RT017 | Nome della parte | Quantità |
| 1 | Bullone esagonale 6 mm x 1,0 x 16 r | 4 |
| 2 | Rondella piatta da 6 mm | 4 |
| 3 | Testa semitonda autofilettante M4 * 20 * 4 | 4 |
| 4 | Rondella piatta | 4 |
| 5 | Pomello filettato da 8 mm + bullone esagda 8 mm x 1,25 x 25 mm + rondella pia mm | 6 |
| 6 | Pomello filettato da 6 mm + bullone esagda 6 mm x 1,0 x 25 mm + rondella pia mm | 2 |
| 7 | Vite a testa a croce M5×0,8x55mm | 2 |
| 8 | Asse di posizione | 1 |
| 9 | Nastro di misurazione autoadesivo | 2 |
| 10 | Protezione del morso | 1 |
| 11 | Porta antipolvere | 1 |
| 12 | Adattatore per porta antipolvere da 2-1/4' | 1 |
| 13 | Recinzioni in laminato melaminico da 12' | 2 |
| 14 | Piano del tavolo del router 24"x16" | 1 |
| 15 | Inserto + perno guida 9" x 12" | 1 |
| 16 | Binario a T in alluminio da 24" | 1 |
| 17 | Supporto angolare più lungo | 2 |
| 18 | Supporto angolare più lungo | 2 |
| 19 | Supporto angolare corto | 2 |
| 20 | Supporto angolare corto | 2 |
| 21 | gamba in piedi | 4 |
| 22 | Chiave esagonale M3 | 1 |
| 23 | Bullone a croce svasata M4 * 16 * 4 (co fresatura fissa) | 4 |
| 24 | Bullone a testa tonda M8 x 12 / Dado es M8 / Rondella piatta M8 | 32 |
