Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

Leggere attentamente questa guida per l'operatore prima di utilizzare la macchina. Assicurarsi di sapere come funziona la macchina e come deve essere utilizzata. Mantenere la macchina in conformità alle istruzioni e accertarsi che funzioni correttamente. Conservare questa guida per l'operatore e altra documentazione allegata con la macchina.

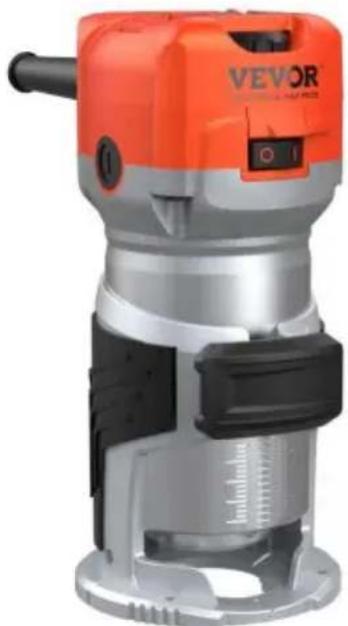

SPECIFICHE TECNICHE

Modello	0700C
Tensione nominale	120V/60Hz 220-240V/50Hz
Energia	800W
velocità senza carico	10000-30000/giri/min
Peso netto	1,8 kg

VEVOR 1 2 3 4 5

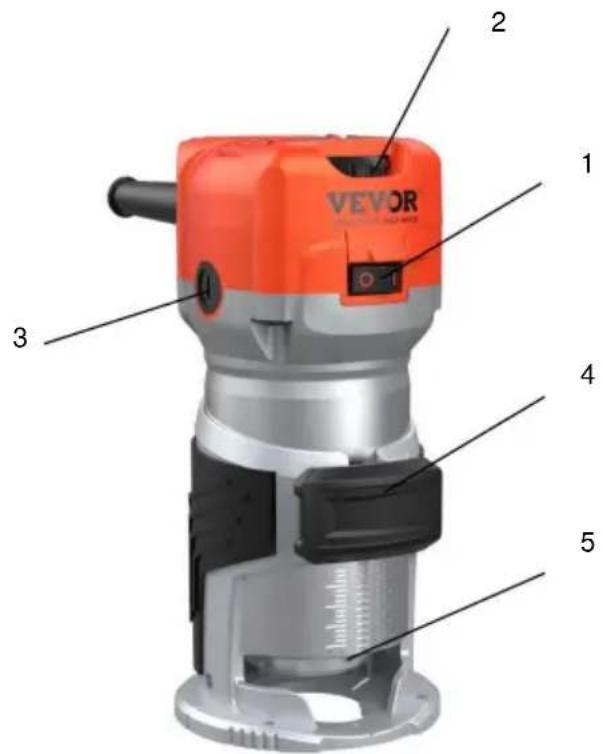

Panoramica

1. Cambia
2. Velocità variabile 3.
   Cappuccio della spazzola di
   carbone 4. Pulsante di
   blocco 5. Lampada a LED

Istruzioni generali di sicurezza per utensili elettrici

Questo dispositivo è destinato esclusivamente all'uso privato. Non è adatto all'uso commerciale.

	Attenzione - Per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni.
	Attenzione: indossare sempre protezioni per gli occhi quando si utilizza questo prodotto.
	Questo simbolo, posto prima di un commento sulla sicurezza, indica un tipo di precauzione, avviso o pericolo. Ignorare questo avviso può causare un incidente. Per ridurre il rischio di lesioni, incendi o folgorazione, seguire sempre la raccomandazione mostrata di seguito.
	Corrente alternata
	Questo prodotto è di classe di protezione II. Ciò significa che è dotato di isolamento migliorato o doppio.
	Informazioni FCC:Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetto alle due condizioni seguenti: (1) Questo dispositivo non può causare interferenze dannose e (2) Questo dispositivo deve accettare qualsiasi interferenza ricevuta, comprese le interferenze che possono causare un funzionamento indesiderato Informazioni sullo
	smaltimento: Questo prodotto è soggetto alle disposizioni della Direttiva europea 2012/19/CE. Il simbolo che mostra un bidone della spazzatura barrato indica che il prodott richiede la raccolta differenziata dei rifiuti nell'Unione europea. Ciò si applica al prodotto e a tutti gli accessori contrassegnati con questo simbolo. I prodotti contrassegnati come tali possononon vanno smaltiti insieme ai normali rifiuti domestici, ma devono essere portati in un punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche

ATTENZIONE! Leggere tutte le istruzioni. La mancata osservanza di tutte le le istruzioni elencate di seguito possono causare scosse elettriche, incendi e/o gravi lesioni:

CONSERVARE QUESTE ISTRUZIONI PER RIFERIMENTI FUTURI.

1) Sicurezza sul posto di lavoro

Mantenere l'area di lavoro pulita e ben illuminata. Le aree disordinate e buie invitano incidenti.

Non utilizzare macchine in atmosfere esplosive, come ad esempio

presenza di liquidi, gas o polveri infiammabili. Le macchine creano scintille che

può incendiare polvere o fumi.

Tenere lontani i bambini e gli astanti durante l'uso di una macchina.

Le distrazioni possono farti perdere il controllo.

2) Sicurezza elettrica

Le spine della macchina devono corrispondere alla presa. Non modificare mai la spina in alcun modo

non utilizzare adattatori con macchine con messa a terra. Non modificato

spine e prese corrispondenti ridurranno il rischio di scosse elettriche. ÿ Evitare il

contatto del corpo con superfici messe a terra o a massa come tubi, radiatori, fornelli e frigoriferi.

C'è un rischio maggiore di

scosse elettriche se il tuo corpo è collegato a terra o a massa. ÿ

Non esporre le macchine alla pioggia o a condizioni di bagnato. L'acqua che entra in un macchina aumenta il rischio di scosse elettriche.

ÿ Non abusare del cavo. Non utilizzare mai il cavo per trasportare, tirare o

scollegare la macchina. Tenere il cavo lontano da fonti di calore, olio, bordi taglienti o parti in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio di scossa elettrica.

ÿ Quando si utilizza una macchina all'aperto, utilizzare una prolunga adatta

per uso esterno. L'uso di un cavo adatto all'uso esterno riduce il rischio di scossa elettrica.

ÿ Se è inevitabile utilizzare un elettroutensile in un luogo umido, utilizzare un

alimentazione protetta da dispositivo di corrente residua (RCD). Utilizzo di un RCD riduce il rischio di scosse elettriche.

3) Sicurezza personale

ÿ Resta vigile. Guarda cosa stai facendo e usa il buon senso quando

azionare una macchina. Non utilizzare una macchina quando si è stanchi o

sotto l'effetto di droghe, alcol o farmaci. Un momento di

la disattenzione durante l'uso delle macchine può causare gravi danni personali

infortunio.

ÿ Utilizzare dispositivi di sicurezza. Indossare sempre protezioni per gli occhi. Dispositivi di sicurezza

come segni di polvere, scarpe antinfortunistiche antiscivolo, caschi rigidi o problemi all'udito protezione utilizzata per le condizioni appropriate ridurrà i danni personali. ŷ Evitare l'avvio accidentale. Assicurarsi che l'interruttore sia in posizione di spegnimento prima collegandolo. Trasportare le macchine con il dito sull'interruttore o Collegare macchine con l'interruttore acceso favorisce gli incidenti.

ÿ Rimuovere qualsiasi chiave di regolazione o chiave inglese prima di accendere la macchina. una chiave inglese o una chiave lasciata attaccata a una parte rotante della macchina può causare lesioni personali.

ÿ Non sporgerti troppo. Mantieni sempre un appoggio e un equilibrio adeguati. Questo consente un migliore controllo della macchina in situazioni impreviste. ÿ Vestirsi in modo appropriato. Non indossare abiti larghi o gioielli. Tenere capelli, abiti e guanti lontani dalle parti in movimento. Abiti larghi, gioielli

oppure i capelli lunghi potrebbero rimanere impigliati nelle parti in movimento.

ÿ Se sono previsti dispositivi per il collegamento dell'aspirazione della polvere e impianti di raccolta, assicurarsi che siano collegati e utilizzati correttamente.

L'uso di questi dispositivi può ridurre i rischi legati alla polvere. ÿ Non lasciare che la familiarità acquisita con l'uso frequente degli utensili ti consenta di diventare compiacenti e ignorare i principi di sicurezza degli utensili. Un negligente un'azione può causare gravi lesioni nel giro di una frazione di secondo.

4) Uso e cura della macchina

ÿ Non forzare la macchina. Utilizzare la macchina corretta per la propria applicazione.

La macchina corretta svolgerà il lavoro meglio e in modo più sicuro alla stessa velocità per cui è stato progettato.

ÿ Non utilizzare la macchina se l'interruttore non la accende e la spegne. Qualsiasi la macchina che non può essere controllata con l'interruttore è pericolosa e deve essere riparato.ÿ

- Scollegare la spina dalla fonte di alimentazione prima di effettuare qualsiasi regolazioni, cambio di accessori o stoccaggio di macchine. Tali misure di sicurezza preventive riducono il rischio di avviamento della macchina accidentalmente.

ÿ Conservare le macchine inutilizzate fuori dalla portata dei bambini e non consentirne l'uso. persone che non hanno familiarità con la macchina o con queste istruzioni per l'uso la macchina. Le macchine sono pericolose nelle mani di utenti non addestrati.

ÿ Manutenere le macchine. Controllare eventuali disallineamenti o inceppamenti delle parti mobili, rotture di parti e qualsiasi altra condizione che possa influire funzionamento della macchina. Se danneggiata, far riparare la macchina prima uso. Molti incidenti sono causati da macchine mal tenute. ÿ Mantenere gli utensili da taglio affilati e puliti. Utensili da taglio adeguatamente mantenuti con bordi taglienti affilati hanno meno probabilità di legarsi e sono più facili da controllare.

ÿ Utilizzare la macchina, gli accessori e gli utensili, ecc., in conformità con queste istruzioni e in

Il modo previsto per il particolare tipo di macchina, tenendo conto

le condizioni di lavoro e il lavoro da svolgere. Utilizzo della macchina

per operazioni diverse da quelle previste potrebbe dare luogo a situazioni pericolose. ÿ Mantener

le maniglie e le superfici di presa asciutte, pulite e prive di olio e

grasso. Le maniglie e le superfici di presa scivolose non consentono un utilizzo sicuro gestione e controllo dell'utensile in situazioni impreviste.

5) Servizio

ÿ Far riparare la macchina da un tecnico qualificato utilizzando solo parti di ricambio identiche.

Ciò garantirà che la sicurezza della macchina sia mantenuta. ù Mantenere etichette e targhette sull'utensile. Queste riportano informazioni importanti informazioni di sicurezza. Se illeggibili o mancanti, contattare VEVOR per un sostituzione. ÿ

Attacco tipo Y: se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal suo agente di servizio o da persone ugualmente qualificate in per evitare un pericolo.

ISTRUZIONI PER L'USO

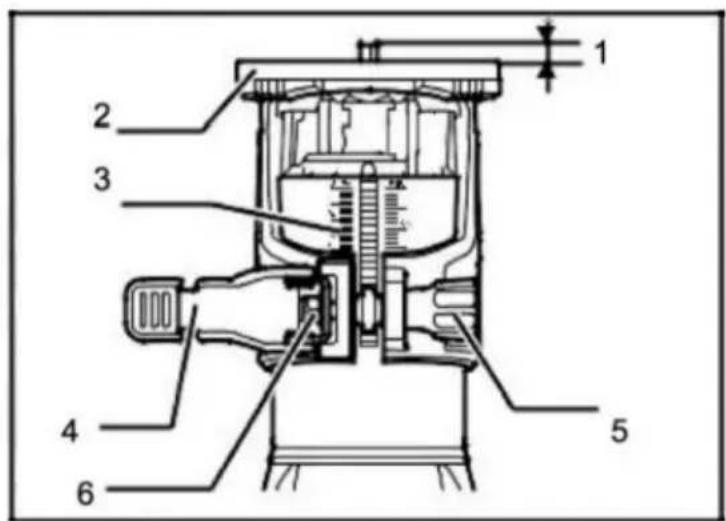

Regolare la sporgenza del bit

1b regolare la sporgenza della punta, allentare la leva di bloccaggio e spostare l'utensile base verso l'alto o verso il basso come desiderato ruotando la vite di regolazione. Dopo la regolazione, stringere saldamente la leva di bloccaggio per fissare la base dell'utensile.

I.protrusione di bit

2.base dello strumento

1. scala

2. leva di bloccaggio

3. vite di regolazione

4. dado esagonale

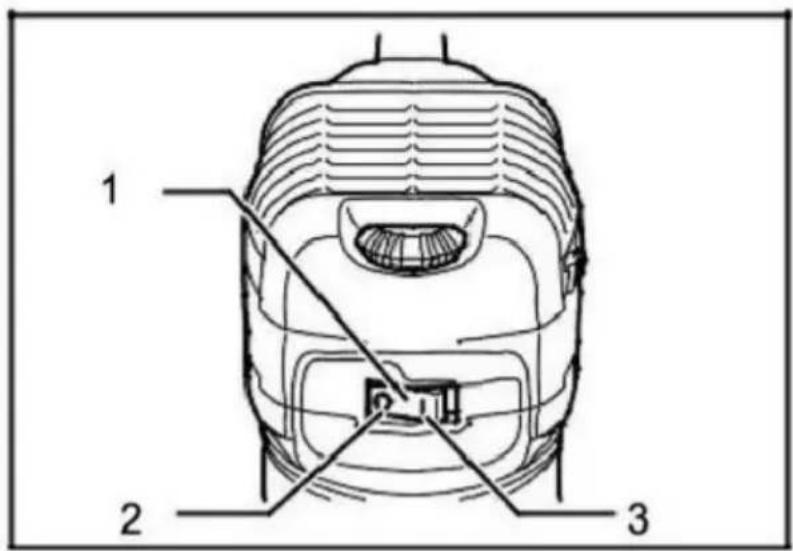

Cambia azione

Per avviare l'utensile, premere il lato ON (I) dell'interruttore.

Per arrestare l'utensile, premere il lato OFF(0)" dell'interruttore.

1 2 3

1. Cambia

2. Lato OFF(O)

3.Sul lato(I)

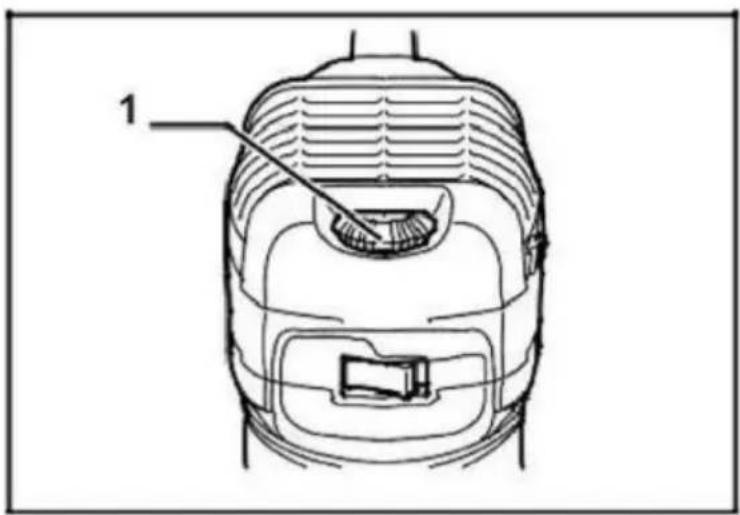

Manopola di regolazione

della velocità La velocità dell'utensile può essere modificata ruotando la manopola e regolando la velocità sul numero impostato da 1 a 6. Si ottiene una velocità maggiore quando la manopola viene ruotata nella direzione del numero 6. Si ottiene una velocità minore quando la manopola viene ruotata nella direzione del numero

Ciò consente di selezionare la velocità ideale per un materiale ottimale lavorazione, la velocità può essere regolata correttamente in base al materiale e diametro della punta. Fare riferimento alla tabella per la relazione tra numero

impostazioni sul quadrante e velocità approssimativa dell'utensile.

Numero	giri al minuto
1	10000
2	13000
3	17000
4	21000
5	25000
6	30000

1

1. Manopola di regolazione della velocità

Installazione o rimozione della punta del rifinitore

Inserire la punta fino in fondo nel cono di raccolta e serrare il dado di raccolta sicurezza con le due chiavi oppure premendo il blocco dell'albero e utilizzando il chiave fornita, Ib rimuovere la punta e seguire la procedura di installazione in inversione.

1 2 3

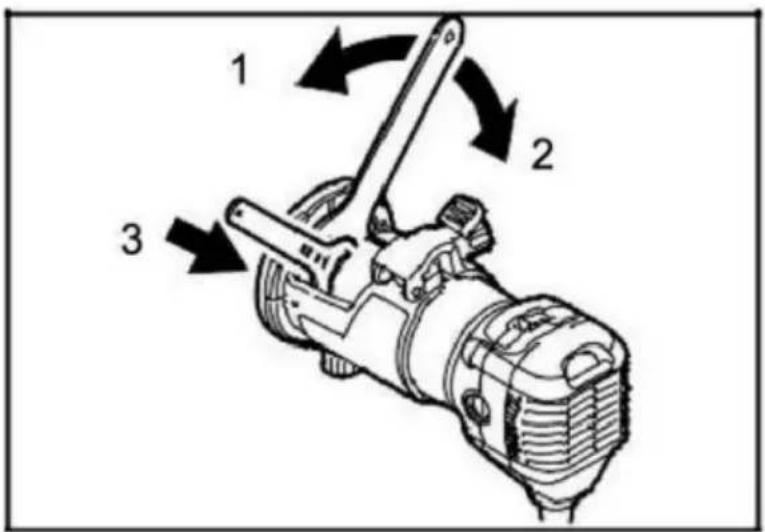

1. Stringere

2. Allentare

3. Tieni premuto

Funzionamento con guida dritta La

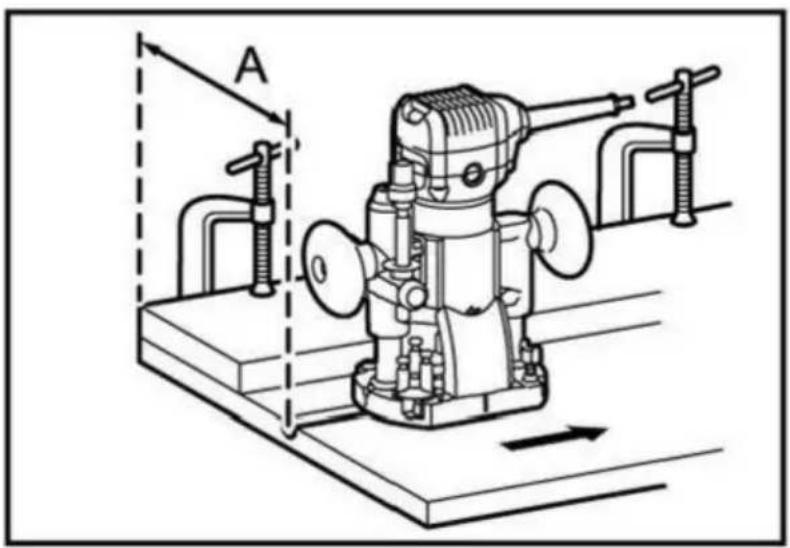

guida dritta è utilizzata efficacemente per tagli dritti durante la smussatura o la scanalatura. Fissare la piastra di guida alla guida dritta con il bullone e il dado ad alette. Fissare la guida dritta con la vite di serraggio (A). Allentare il dado ad alette sulla guida dritta e regolare la distanza tra la punta e la guida dritta. Alla distanza desiderata, serrare saldamente il dado ad alette.

Lavoro circolare

La guida dritta è utilizzata efficacemente per tagli dritti durante la smussatura o la scanalatura. Fissare la piastra di guida alla guida dritta con il bullone e il dado ad alette. Fissare la guida dritta con la vite di serraggio (A). Allentare il dado ad alette sulla guida dritta e regolare la distanza tra la punta e la guida dritta. Alla distanza desiderata, serrare saldamente il dado ad alette.

1 2 3 4

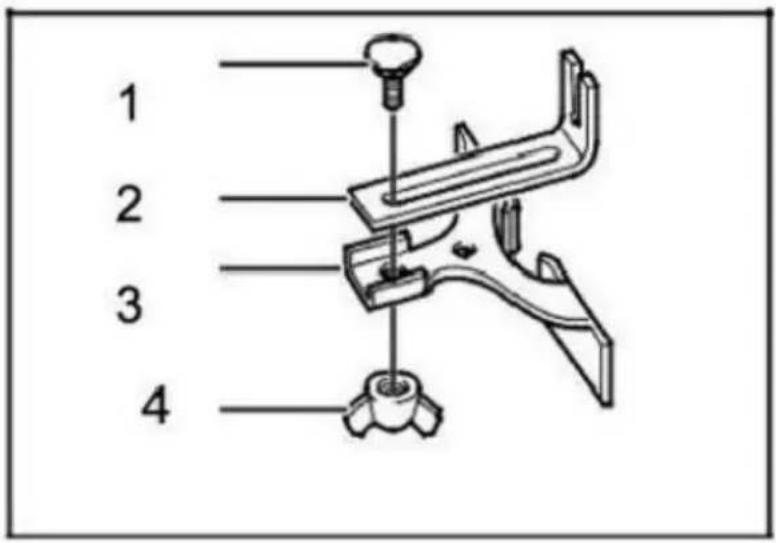

1. Bullone
   2.Piastra guida
2. Guida dritta
3. Dado ad alette

1. Vite di serraggio (A)
2. Guida dritta
3. Dado ad alette
   4.Base

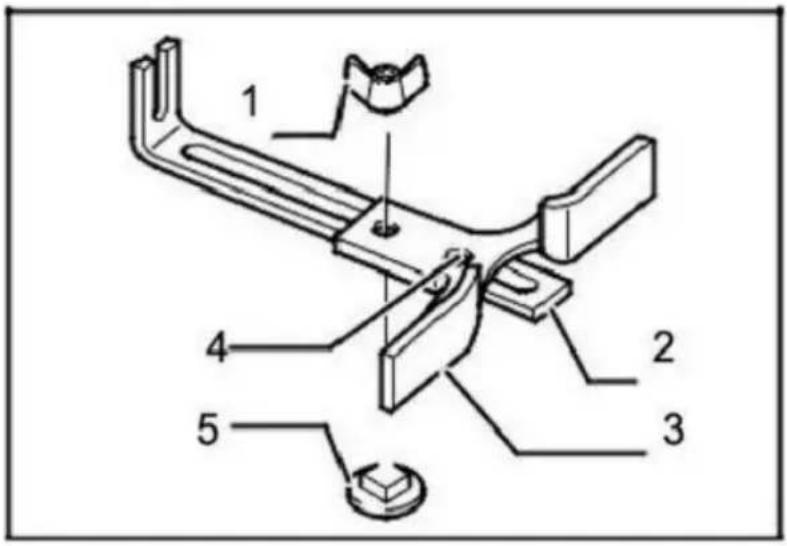

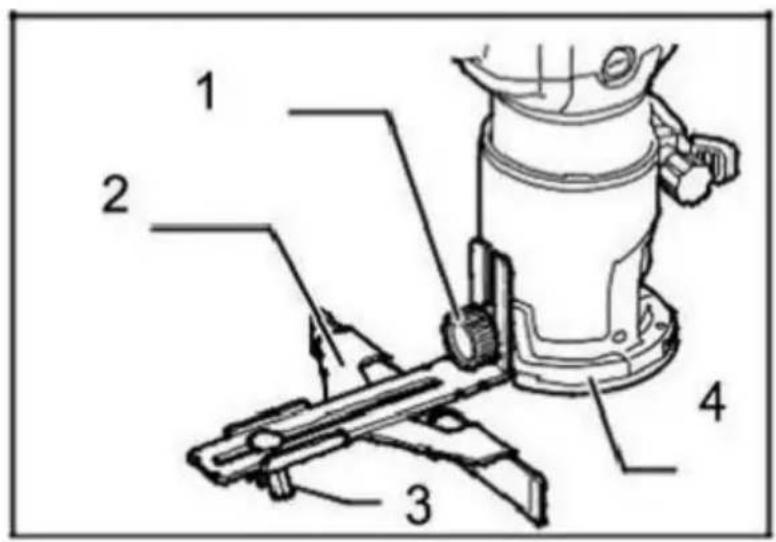

Lavoro circolare

Il lavoro circolare può essere eseguito se si assembla la guida dritta e la piastra di guida come mostrato nelle figure. Il raggio minimo e massimo dei cerchi da tagliare (distanza tra centro del cerchio e il centro della punta) sono i seguenti:

Minimo: 70mm (2-3/4B)

Massimo: 221 mm (8-11/16")

1 2 3 4 5

1. Dado ad alette
   2.Piastra guida
2. Guida dritta
3. Supporto centrale
4. Bullone

Guida di rifinitura

La rifinitura, i tagli curvi nelle impiallacciature per mobili e simili possono essere eseguiti facilmente con la guida di rifinitura. Il rullo di guida segue la curva e assicura un taglio fine. Installare la guida di rifinitura sulla base dell'utensile con la vite di serraggio (A). Allentare la vite di serraggio (B) e regolare la distanza tra la punta e la guida di rifinitura ruotando la vite di regolazione. Alla distanza desiderata, serrare la vite di serraggio (B) per fissare la guida di rifinitura in posizione.

Durante il taglio, spostare l'utensile con il rullo guida che scorre lateralmente sul pezzo in lavorazione.

1 2 3 4

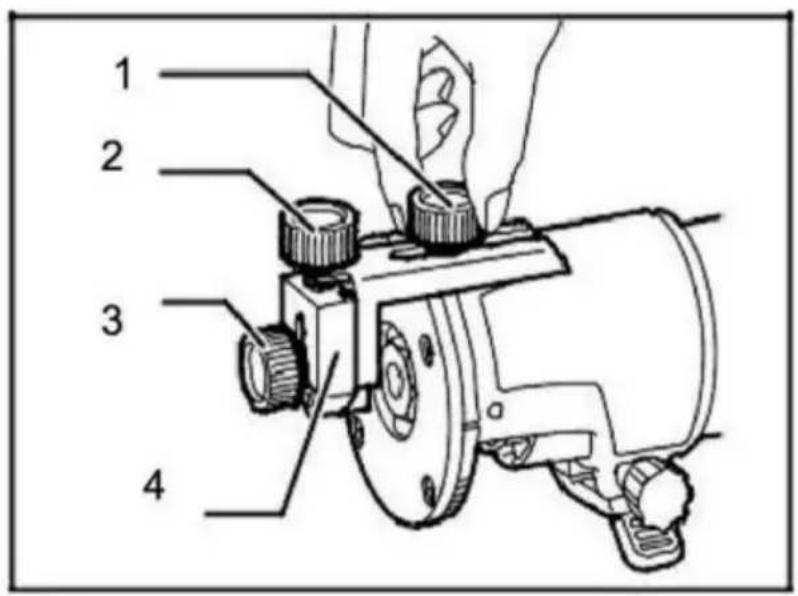

1. Vite di serraggio (A)
2. Vite di regolazione
3. Vite di serraggio (B)

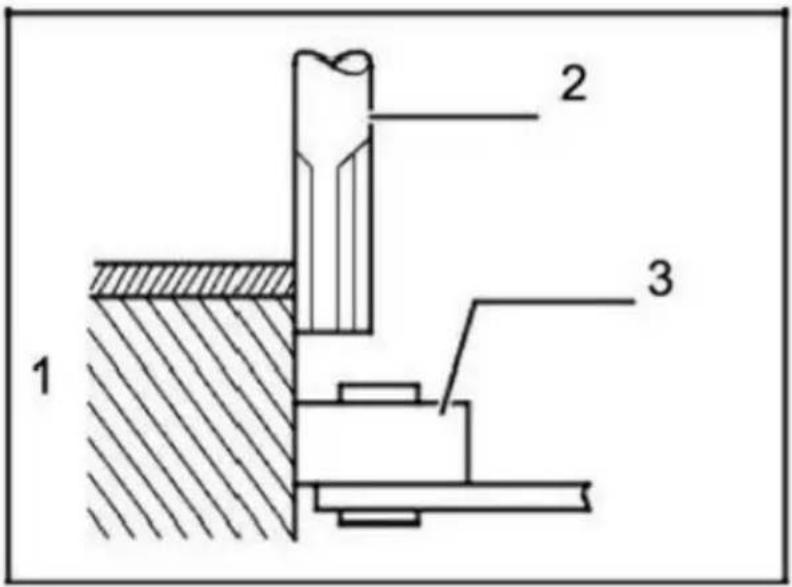

4. Guida del trimmer

1 2 3

1. Pezzo in lavorazione
2. Un po'
3. Rullo guida

Sovraccarico

Il motore del tuo router elettrico potrebbe danneggiarsi in caso di sovraccarico. Ciò è dovuto a una pressione di lavoro eccessiva per un periodo prolungato.

Pertanto non dovresti cercare di accelerare la velocità di lavoro aumentando la pressione sulla macchina.

Sostituzione delle spazzole di

carbone Rimuovere e controllare regolarmente le spazzole di carbone. Sostituirle quando si usurano fino a raggiungere un limite minimo. Mantenere le spazzole di carbone pulite e libere di scivolare nei supporti. Entrambe le spazzole di carbone devono essere sostituite contemporaneamente.

Utilizzare solo spazzole di carbone identiche.

Utilizzare un cacciavite per rimuovere i cappucci del portaspazzole. Estrarre le spazzole di carbone usurate, inserire quelle nuove e fissare i cappucci del portaspazzole, Ib mantenere la SICUREZZA e l'AFFIDABILITÀ del prodotto riparazioni, qualsiasi altra manutenzione o regolazione deve essere eseguita da centri di assistenza autorizzati, utilizzando sempre parti di ricambio.

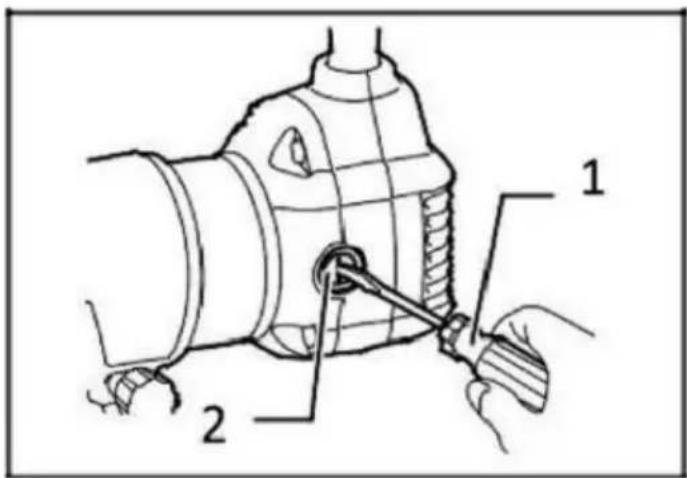

1. Cacciavite

2. Tappo portaspazzole

OPERAZIONE

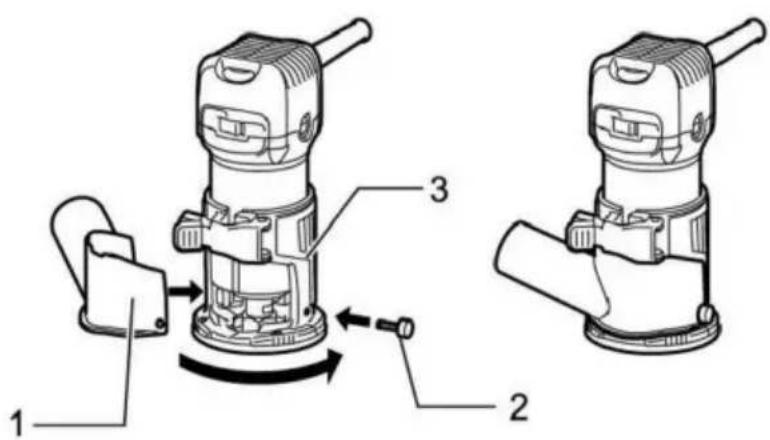

Per la base della macchina di rifinitura

1. Collettore di polvere
2. Vite a farfalla 3.

Base della macchina di rifinitura

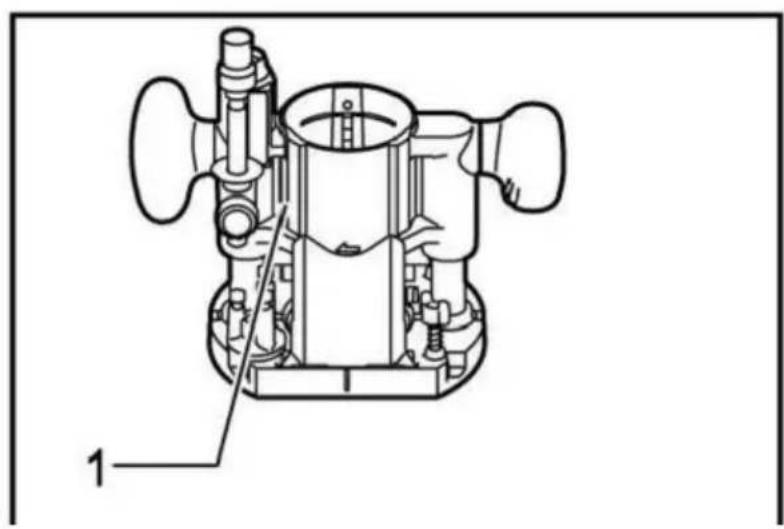

Stai attento

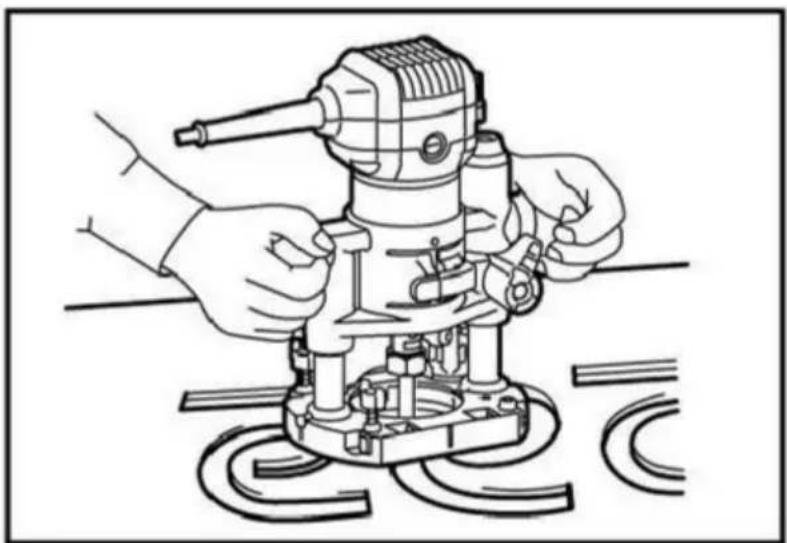

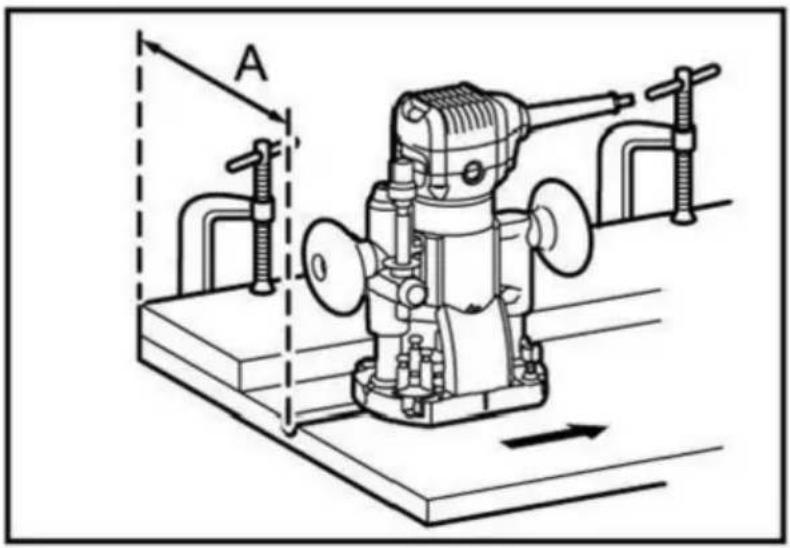

- Quando si utilizza l'utensile come macchina per incidere, tenerlo saldamente con entrambe le mani.

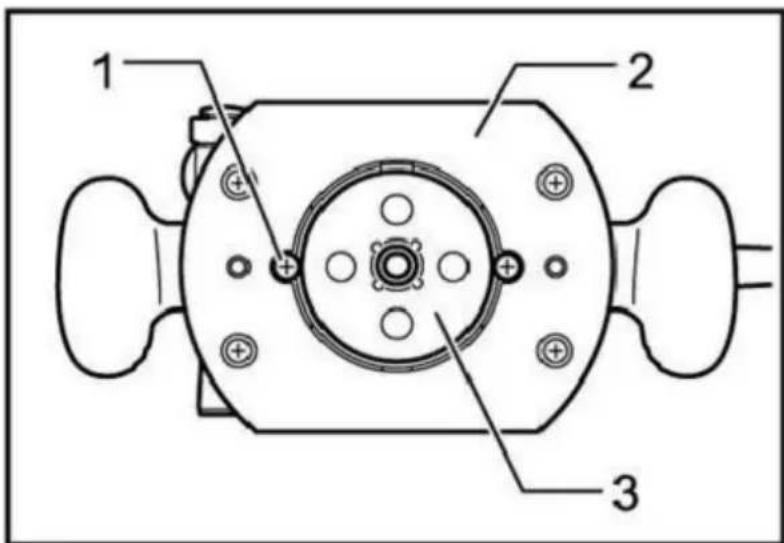

1. Vite
2. Maniglia a pomello
3. Piastra di base offset

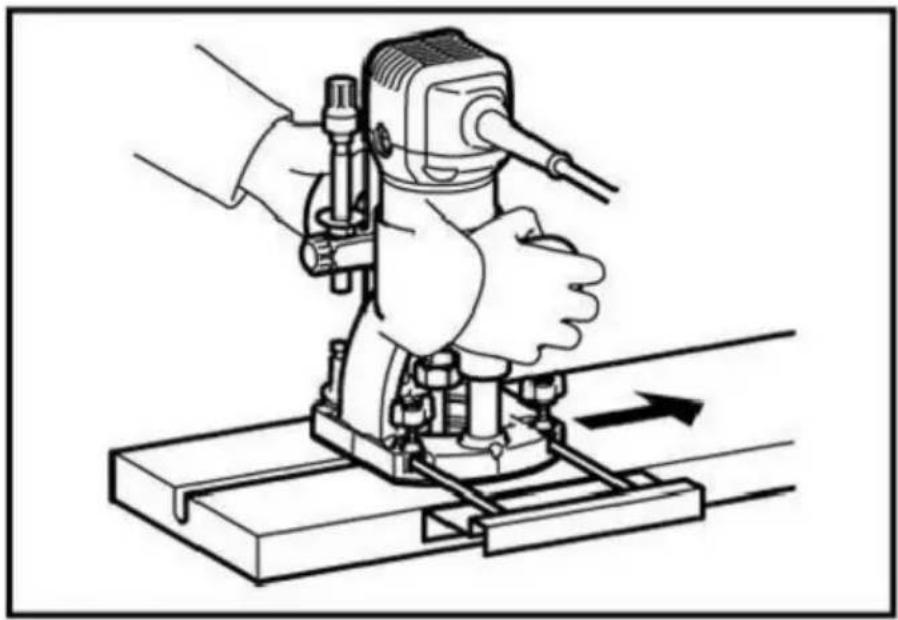

Quando si utilizza questo strumento come macchina per incidere, premere completamente lo strumento nella base di taglio (accessori opzionali) per l'installazione. A seconda della situazione operativa, è possibile utilizzare una maniglia a manopola o una maniglia a stelo (accessori opzionali).

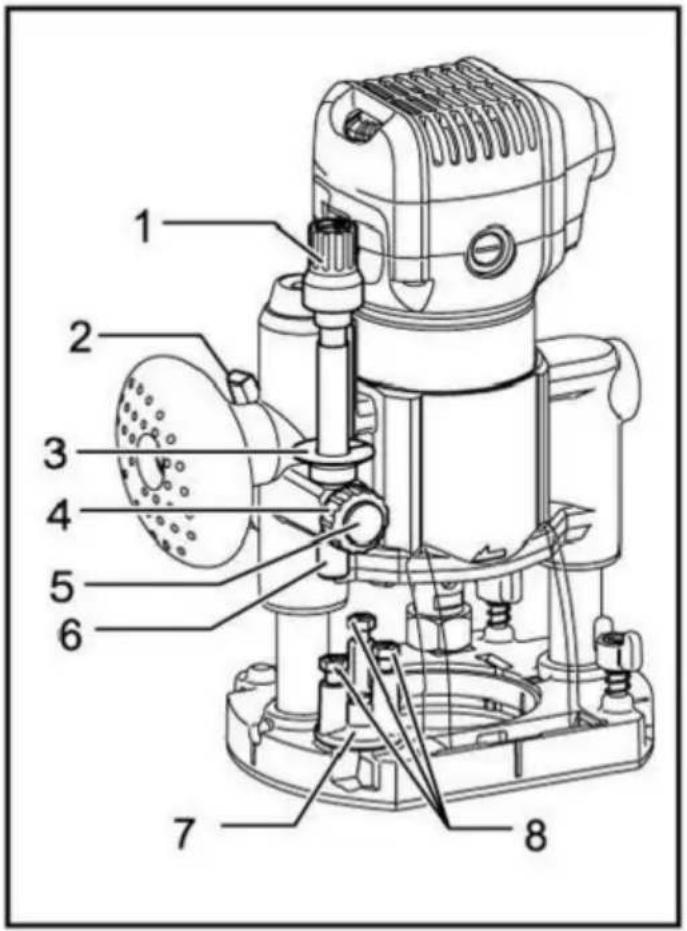

1. Manopola di regolazione
2. Leva di bloccaggio 3.

Puntatore di profondità 4.

Dado di regolazione dell'asta di arresto 5.

Pulsante di avanzamento rapido

1. Asta di fermo 7.

Blocco del fermo 8.

Bullone di regolazione

Posizionare l'utensile su una superficie piana. Allentare la leva di bloccaggio e abbassare il corpo finché la testina di taglio non tocca appena la superficie piana. Serrare la leva di bloccaggio per bloccare la fusoliera.

Girare la leva di arresto, impostando il dado in senso antiorario. Abbassare l'asta di arresto finché non entra in contatto con il bullone di regolazione. Impostare il puntatore di profondità.

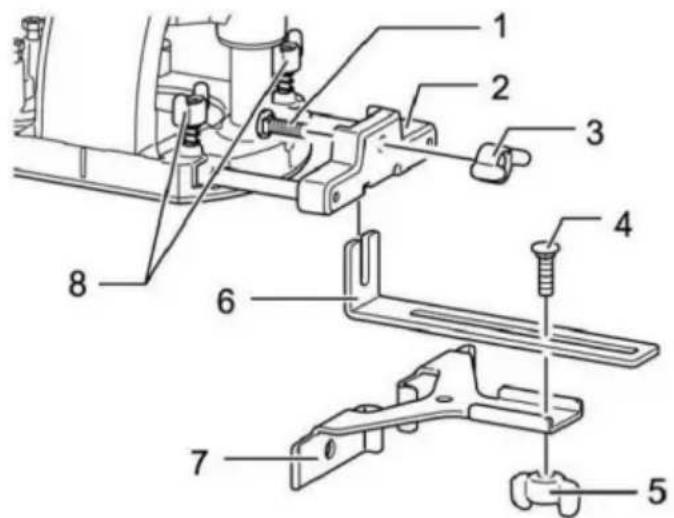

1. Bullone
2. Supporto piastra guida 3. Dado a

farfalla 4. Bullone

1. Dado a farfalla 6.

Piastra di guida 7.

Guida lineare 8. Bullone

a farfalla

Installare la guida dritta sulla staffa di guida con il dado a farfalla (opzionale)

accessori). Inserire la staffa guida nel foro sulla base tagliata e

stringere il bullone a farfalla. Per regolare la distanza tra la testa di taglio

e la guida lineare, allentare il dado a farfalla. Dopo aver raggiunto la distanza richiesta

raggiunto, stringere il dado a farfalla per fissare la guida lineare in posizione.

Guida lineare (accessori opzionali)

Durante la piallatura obliqua o la scanalatura, l'uso della piastra di guida lineare per la lavorazione lineare il taglio è particolarmente efficace.

Piastra guida del calibro del campione (accessori opzionali)

La guida del calibro del campione ha un manicotto attraverso il quale passa la testa di taglio, consentendo l'uso di utensili con modalità calibro del campione. Durante l'installazione del

piastra guida del misuratore di campione, allentare la vite sulla base dell'utensile, inserire la piastra guida del misuratore di campione, quindi serrare la vite.

1. Asta di guida
2. Bullone a

farfalla 3. Guida lineare

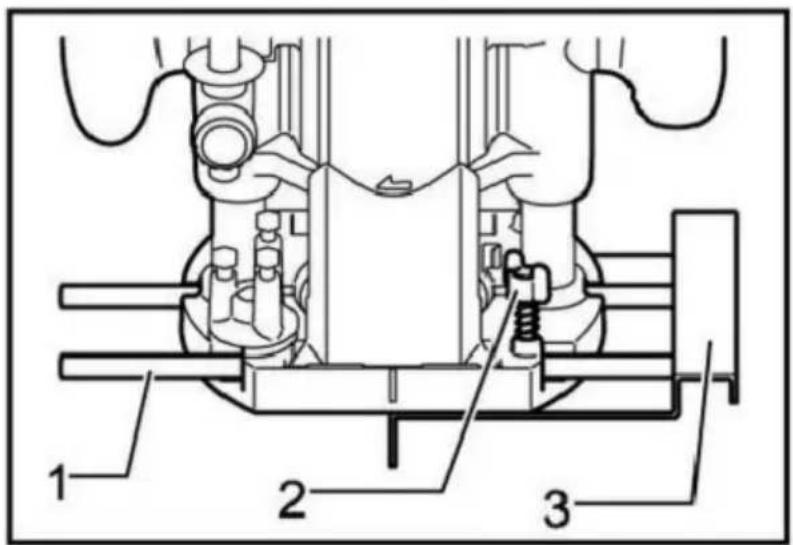

Durante l'installazione della guida dritta, inserire l'asta di guida nel foro sulla base di taglio. Regolare la distanza tra la testa di taglio e la piastra di guida lineare. Una volta raggiunta la distanza richiesta, serrare i bulloni a farfalla per fissare in posizione la piastra di guida dritta. Durante il taglio, spostare l'utensile quando la guida lineare è a filo con un lato del pezzo in lavorazione.

1 2 3

1. Vite
2. Piedistallo
3. Misuratore di campione

Fissare il calibro campione sul pezzo in lavorazione. Posizionare l'utensile sul calibro campione e muovere l'utensile facendo scorrere la piastra guida del calibro campione lungo il lato del calibro campione.

Se la distanza (a) tra un lato del pezzo in lavorazione e la posizione di taglio è troppo ampia per la guida lineare, o se un lato del pezzo in lavorazione non è dritto, la guida lineare non può essere utilizzata. In questo caso, una piastra di guida dritta può essere fissata saldamente al pezzo in lavorazione e tenuta contro la base della macchina per incisione come piastra di guida. Alimentare l'utensile nella direzione del freccia.

lavorare 5.Distanza (X)

1. Diametro esterno della piastra guida del calibro del campione

2. Guida del calibro del campione

Note: il pezzo verrà tagliato in una dimensione leggermente diversa dal calibro campione. Lasciare una certa distanza (x) tra la testa di taglio e l'esterno della piastra guida del calibro campione. La distanza (x) può essere calcolata utilizzando la seguente equazione. Distanza (x) = (diametro esterno della piastra guida del calibro campione-diametro della testa di taglio) 12

Per il taglio nella base (accessori opzionali)

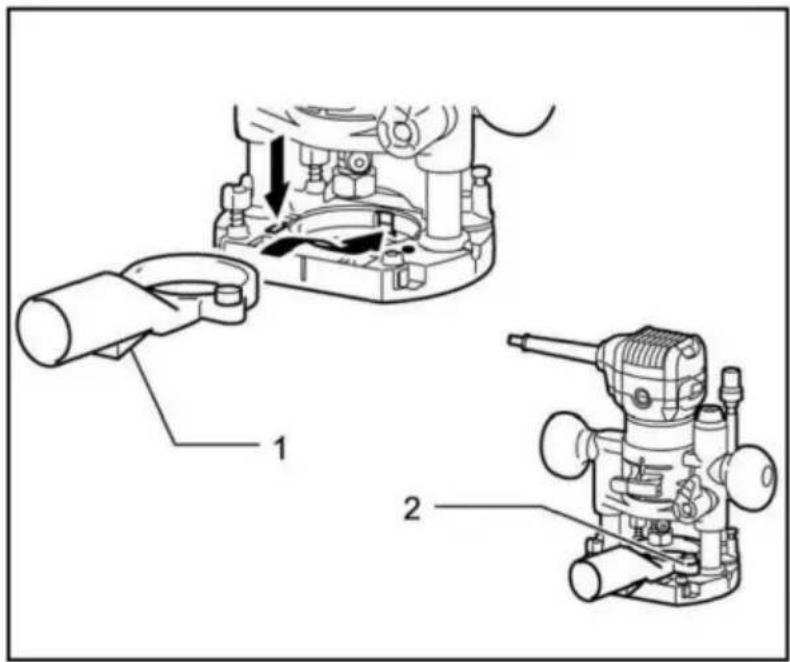

1. Collettore di polvere

2. Vite a farfalla

Utilizzare il raccoglipolvere per rimuovere la polvere. Utilizzare viti a farfalla per installare la porta di raccolta polvere sulla base dell'utensile, in modo che la parte convessa sulla porta di raccolta polvere sia incastonata nella scanalatura sulla base dell'utensile. Quindi, collegare il tubo dell'aspirapolvere alla porta di raccolta polvere.

Configurazione standard y

Fresa da 6,35 mm y Fresa da 8

mm ÿ Guida come dritta ÿ

Guida come finitore

ÿ Gruppo base della macchina per rifinitura ÿ

Chiave inglese da 13

ÿ Chiave inglese 22

ÿ Pinza conica da 6,35 mm ÿ

Pinza conica da 8 mm

Acquista accessori

ÿ Gruppo base inclinabile ÿ

Gruppo base tagliato ÿ Gruppo

base offset ÿ Collettore conico

da 6 mm ÿ Collettore conico

da 9,53 mm

Serie a base singola

Serie a doppia base
