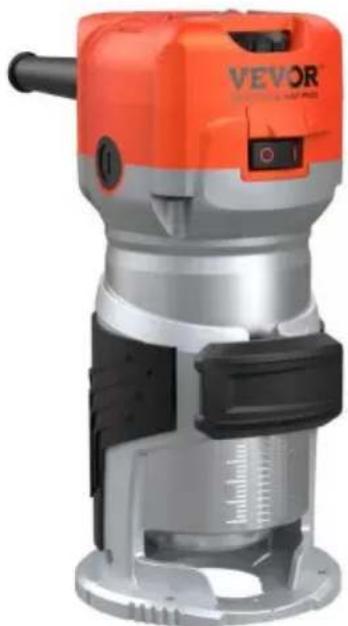

0700C - Fraiseuse Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Fraissuse (défonceuse) électrique
Marque	Vevor
Modèle	0700C
Tension nominale	120 V / 60 Hz ou 220–240 V / 50 Hz
Puissance	800 W
Vitesse à vide	10 000 à 30 000 tr/min (variable sur 6 positions)
Poids net	1,8 kg
Diamètre de la pince	6,35 mm et 8 mm (fournies)
Course de plongée	Non spécifiée (guide de profondeur réglable)
Éclairage	Lampe LED intégrée
Variateur de vitesse	Oui, molette de réglage de 1 à 6
Blocage de broche	Oui, pour changement de fraise
Raccordement aspirateur	Oui, via collecteur de poussière
Guide fournis	Guide droit, guide de coupe, guide linéaire, guide de jauge d'échantillon
Bases supplémentaires (option)	Base découpée, base inclinable, base décalée
Accessoires inclus	Fraise 6,35 mm et 8 mm, clés 13 et 22, pinces coniques 6,35 et 8 mm
Entretien	Nettoyage régulier, vérification et remplacement des balais de charbon
Sécurité	Double isolation (classe II), arrêt d'urgence par interrupteur, verrouillage de broche
Réparabilité	Pièces détachées disponibles (balais, pinces, bases, etc.), réparation par centre agréé recommandé
Garantie	Garantie constructeur via www.vevor.com/support

FOIRE AUX QUESTIONS - 0700C Vevor

Comment régler la profondeur de coupe sur la fraiseuse Vevor 0700C ?

Desserrez le levier de verrouillage, tournez la vis de réglage pour monter ou descendre la base, puis refermez le levier. Utilisez l'indicateur de profondeur et la tige de butée pour des réglages précis.

Comment changer la vitesse de rotation ?

Tournez le cadran de réglage de la vitesse sur l'avant de l'outil. Les positions 1 à 6 correspondent à des vitesses de 10 000 à 30 000 tr/min. Adaptez la vitesse au matériau et au diamètre de la fraise.

Comment installer ou retirer une fraise ?

Insérez la fraise à fond dans le cône de serrage, puis serrez l'écrou de serrage à l'aide de la clé fournie tout en bloquant l'arbre avec le verrou de broche. Pour retirer, inversez l'opération.

Quels accessoires sont inclus avec la machine ?

Le kit inclut une fraise de 6,35 mm, une fraise de 8 mm, deux pinces coniques, deux clés (13 et 22), un guide droit, un guide de coupe, et un collecteur de poussière.

Puis-je utiliser la fraiseuse pour des travaux de gravure ?

Oui, en utilisant une base découpée (optionnelle). Installez l'outil dans la base, utilisez la poignée adaptée et réglez la profondeur. Le guide linéaire ou la jauge d'échantillon facilitent les motifs.

Comment entretenir les balais de charbon ?

Débranchez l'outil. Retirez les capuchons des porte-balais avec un tournevis, remplacez les balais usés par des identiques. Remettez les capuchons. Remplacez toujours les deux balais en même temps.

La fraiseuse est-elle adaptée à une utilisation sur des matériaux autres que le bois ?

Oui, avec la fraise appropriée, elle peut travailler le plastique, l'aluminium et autres matériaux tendres. Utilisez une vitesse adaptée et lubrifiez si nécessaire.

Que faire en cas de surcharge du moteur ?

Réduisez la pression de travail et laissez refroidir l'outil. Évitez de forcer excessivement. Si le problème persiste, vérifiez l'état des balais et des roulements.

Comment utiliser le guide de coupe pour des courbes ?

Fixez le guide de coupe sur la base avec la vis de serrage (A). Réglez la distance fraise-guide avec la vis de réglage (B). Lors de l'utilisation, le rouleau suit la courbe de la pièce.

Où trouver les pièces détachées et le support technique ?

Visitez www.vevor.com/support pour l'assistance technique et la garantie électronique. Les pièces comme les balais, pinces et bases sont disponibles via le site ou les revendeurs agréés.

MODE D'EMPLOI 0700C Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

TONDEUSE ÉLECTRIQUE

USR VICTOIRE L

MODÈLE:0700C

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne signifie pas nécessairement couvrir toutes les catégories d'outils que nous proposons.

Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques

VEVOR®

TOUGH TOOLS, HALF PRICE

TONDEUSE ÉLECTRIQUE

MODÈLE:0700C

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas à nous contacter :

Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

Lisez attentivement ce manuel d'utilisation avant d'utiliser la machine. Assurez vous de savoir comment fonctionne la machine et comment l'utiliser. Entretenez la machine conformément aux instructions et assurez vous qu'elle fonctionnel correctement. Conservez ce manuel d'utilisation et toute autre documentation jointe avec la machine.

CARACTÉRISTIQUES TECHNIQUES

Modèle	0700C
Tensionnominale	120V/60Hz220240V/50Hz
Pouvoir	800w
vitesseàvide	1000030000/RPM
Poidsnet	1,8kg

2

Aperçu

1

1. Commutateur

2.Vitesse variable

3.Bouchon de balai de

charbon□□4.Bouton□□de□□

4

verrouillage□□5.Lampe□□LED

5

Consignes-générales-de-sécurité-pour-les-outils-léctriques

Cet'appareil'est exclusivement destiné à un usage privé. Il n'est pas adapté à un usage commercial.

	Avertissement - Pour réduire le risque de blessure, l'utilisateur doit lire attentivement le manuel d'instructions.
	Avertissement – Assurez-vous de porter des lunettes de protection lorsque vous utilisez ce produit.
	Ce symbole, placé avant un commentaire de sécurité, indique un type de précaution, d'avertissement ou de danger. Ignorer cet avertissement peut entraîner un accident. Pour réduire le risque de blessure, d'incendie ou d'électrocution, veuillez toujours suivre la recommandation ci-dessous.
	Courant alternatif Ce
	produit est de classe de protection II. Cela signifie qu'il est équipé isolation renforcée ou double.
	Informations FCC :Cet appareil est conforme à la partie 15 des règles de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas provoquer d'interférences nuisibles et (2) cet appareil doit accepter toute interférence reçue, y compris les interférences pouvant entraîner un fonctionnement indésirable. Informations relatives à l'élimination : ce produit est soumis aux
	dispositions de la directive européenne 2012/19/CE. Le symbole représentant une poubelle à roulettes barrée indique que le produit doit faire l'objet d'une collecte séparée des déchets dans l'Union européenne. Cela s'applique au produit et à tous les accessoires marqués de ce symbole.Les produits marqués comme tels peuventne doivent pas être jetés avec les ordures ménagères normales, mais doivent être apportés dans un point de collecte pour le recyclage des appareils électriques et électroniques

AVERTISSEMENT! Lisez toutes les instructions. Le non-respect de toutes les instructions

Les instructions énumérées ci-dessous peuvent entraîner un choc électrique, un incendie et/ou des blessures

graves : CONSERVEZ

CES INSTRUCTIONS POUR RÉFÉRENCE ULTÉRIEURE.

1) Sécurité de la zone de travail

Gardez la zone de travail propre et bien éclairée. Les zones encombrées et sombres invitent accidents.

N'utilisez pas de machines dans des atmosphères explosives, comme dans

présence de liquides, de gaz ou de poussières inflammables. Les machines créent des étincelles qui peut enflammer la poussière ou les fumées.

Gardez les enfants et les spectateurs éloignés pendant l'utilisation d'une machine.

Les distractions peuvent vous faire perdre le contrôle.

2) Sécurité électrique

Les fiches des machines doivent correspondre à la prise. Ne modifiez jamais la fiche de quelque façon que ce soit. n'utilisez pas d'adaptateurs avec des machines reliées à la terre.

Les fiches et les prises correspondantes réduiront le risque de choc électrique. Évitez

tout contact corporel avec des surfaces mises à la terre ou reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il existe un risque accru de choc électrique.

choc électrique si votre corps est relié à la terre ou à la masse. N'exposez

pas les machines à la pluie ou à l'humidité. L'eau pénétrant dans un La machine augmentera le risque de choc électrique.

Ne pas malmener le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher la machine. Gardez le cordon à l'écart de la chaleur, de l'huile et des bords tranchants ou des pièces mobiles. Les cordons endommagés ou emmêlés augmentent le risque choc électrique.

Lorsque vous utilisez une machine à l'extérieur, utilisez une rallonge adaptée pour une utilisation en extérieur. L'utilisation d'un cordon adapté à une utilisation en extérieur réduit le risque de choc électrique.

Si l'utilisation d'un outil électrique dans un endroit humide est inévitable, utilisez un Alimentation protégée par un dispositif à courant résiduel (RCD). Utilisation d'un RCD réduit le risque de choc électrique.

3) Sécurité personnelle

Restez vigilant. Faites attention à ce que vous faites et faites preuve de bon sens lorsque vous faire fonctionner une machine. N'utilisez pas une machine lorsque vous êtes fatigué ou sous l'influence de drogues, d'alcool ou de médicaments. Un moment de L'inattention lors de l'utilisation de machines peut entraîner des blessures graves. blessure.

Utilisez un équipement de sécurité. Portez toujours une protection pour les yeux. Équipement de sécurité

comme des traces de poussière, des chaussures de sécurité antidérapantes, des casques de sécurité ou des protections auditives

La protection utilisée dans des conditions appropriées réduira les blessures corporelles. Évitez tout démarrage accidentel. Assurez-vous que l'interrupteur est en position d'arrêt avant

le brancher. Transporter des machines avec le doigt sur l'interrupteur ou

Brancher des machines dont l'interrupteur est allumé peut entraîner des accidents.

Retirez toute clé ou clé de réglage avant de mettre la machine en marche.

une clé ou une clé laissée attachée à une partie rotative de la machine peut entraîner des blessures corporelles.

Ne vous penchez pas trop en avant. Gardez toujours une bonne position et un bon équilibre.

permet un meilleur contrôle de la machine dans des situations inattendues. Habillez-vous correctement. Ne portez pas de vêtements amples ni de bijoux. Gardez vos cheveux, vos vêtements et vos gants

éloignés des pièces mobiles. Vêtements amples, bijoux

ou les cheveux longs peuvent être pris dans des pièces mobiles.

Si des dispositifs sont prévus pour le raccordement de l'extraction de poussière et

installations de collecte, assurez-vous qu'elles sont connectées et utilisées correctement.

L'utilisation de ces appareils peut réduire les risques liés à la poussière.

Ne laissez pas la familiarité acquise grâce à l'utilisation fréquente des outils vous permettre de devenir complaisant et ignorer les principes de sécurité des outils. Un

Cette action peut entraîner des blessures graves en une fraction de seconde.

4) Utilisation et entretien de la machine

Ne forcez pas la machine. Utilisez la machine adaptée à votre application.

La bonne machine fera le travail mieux et plus sûrement au tarif indiqué.

pour lequel il a été conçu.

N'utilisez pas la machine si l'interrupteur ne permet pas de l'allumer et de l'éteindre.

une machine qui ne peut pas être contrôlée avec l'interrupteur est dangereuse et doit être réparé.

- Débranchez la fiche de la source d'alimentation avant de procéder à toute

réglages, le changement d'accessoires ou le stockage des machines.

les mesures de sécurité préventives réduisent le risque de démarrage de la machine accidentellement.

Rangez les machines inutilisées hors de portée des enfants et ne les laissez pas

personnes qui ne connaissent pas la machine ou ces instructions pour l'utiliser

la machine. Les machines sont dangereuses entre les mains d'utilisateurs non formés.

Entretenir les machines. Vérifier l'absence de mauvais alignement ou de blocage des pièces mobiles, de bris de pièces et de toute autre condition pouvant affecter le bon fonctionnement des machines. fonctionnement de la machine. En cas de dommage, faites réparer la machine avant utilisation. De nombreux accidents sont causés par des machines mal entretenues.

Gardez les outils de coupe bien aiguisés et propres. Des outils de coupe bien entretenus avec des bords tranchants sont moins susceptibles de se coincer et sont plus faciles à contrôle.

Utiliser la machine, les accessoires et les outils, etc., conformément aux ces instructions et dans

La manière prévue pour le type particulier de machine, en tenant compte

les conditions de travail et le travail à effectuer. Utilisation de la machine

pour des opérations différentes de celles prévues peut entraîner une situation dangereuse.

Gardez les poignées et les surfaces de préhension sèches, propres et exemptes d'huile et graisse. Les poignées et les surfaces de préhension glissantes ne permettent pas une manipulation sûre manipulation et contrôle de l'outil dans des situations inattendues.

5) Service

Faites entretenir votre machine par un réparateur qualifié en utilisant uniquement pièces de rechange identiques.

Cela permettra de garantir la sécurité de la machine. Conservez les étiquettes

et les plaques signalétiques sur l'outil. Elles comportent des informations importantes

informations de sécurité. Si elles sont illisibles ou manquantes, contactez VEVOR pour obtenir une remplacement.

Fixation de type Y : Si le cordon d'alimentation est endommagé, il doit être remplacé

par le fabricant, son agent de service ou des personnes qualifiées de manière similaire afin d'éviter un danger.

INSTRUCTIONS D'UTILISATION

Ajuster la saillie du foret

1b ajustez la saillie du foret, desserrez le levier de verrouillage et déplacez l'outil

base vers le haut ou vers le bas selon vos besoins en tournant la vis de réglage. Après le réglage

serrez fermement le levier de verrouillage pour fixer la base de l'outil.

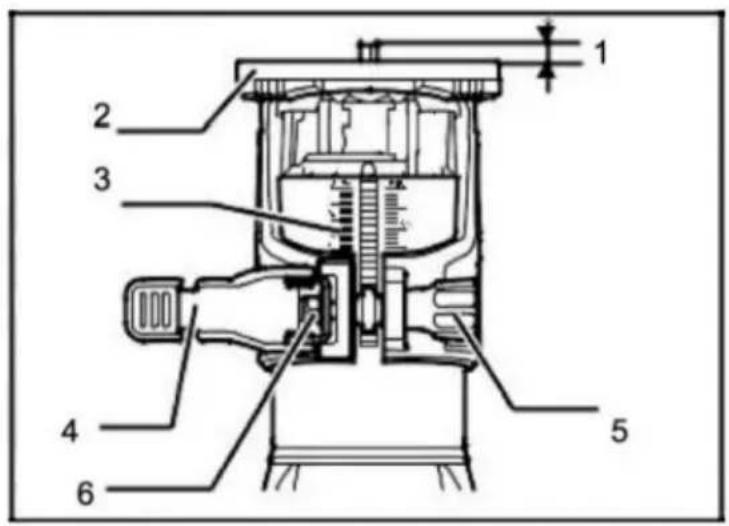

Saillie de la partie l.bit

1. base d'outil

2. échelle

3. levier de verrouillage

4. vis de réglage

5. écrou hexagonal

Action de commutation

Pour démarrer l'outil, appuyez sur le côté « ON » (I) de l'interrupteur.

Pour arrêter l'outil, appuyez sur le côté OFF (0) de l'interrupteur.

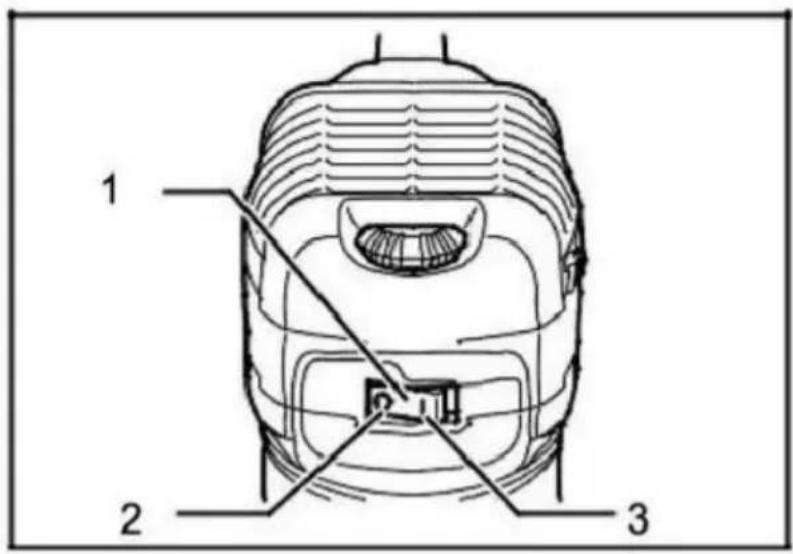

1 2 3

1. Interrupteur

2. Côté OFF (O)

3. Sur(I)côté

Cadran de réglage de la

vitesse La vitesse de l'outil peut être modifiée en tournant la vitesse et en ajustant le cadran sur le réglage numérique donné de 1 à 6. Une vitesse plus élevée est obtenue lorsque le cadran est tourné dans le sens du numéro 6. Et une vitesse plus faible est obtenue lorsqu'il est tourné dans le sens du numéro 1.

Cela permet de sélectionner la vitesse idéale pour un matériau optimal traitement, la vitesse peut être correctement ajustée en fonction du matériau et le diamètre du foret. Reportez-vous au tableau pour connaître la relation entre le nombre

réglages sur le cadran et la vitesse approximative de l'outil.

Nombre	RPM
1	10000
2	13000
3	17000
4	21000
5	25000
6	30000

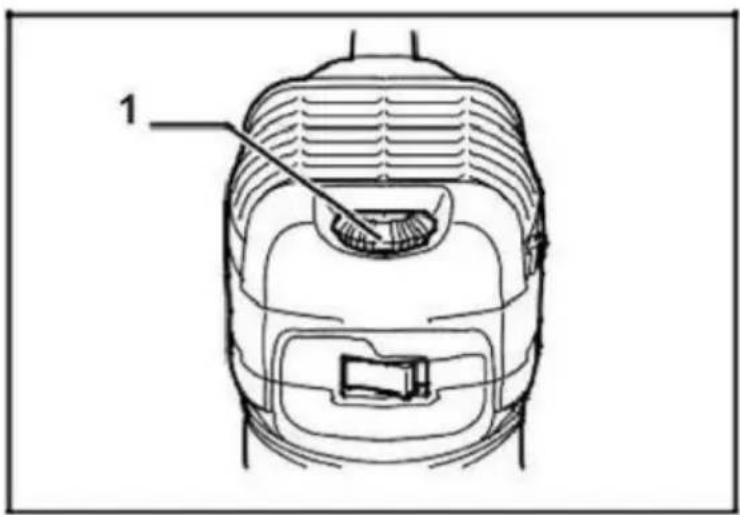

1

1. Cadran de réglage de la vitesse

Installation ou retrait de la fraise

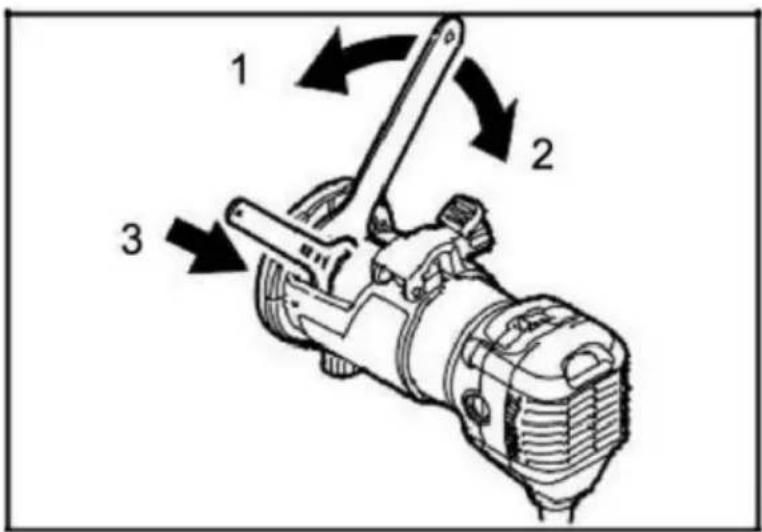

Insérez le foret à fond dans le cône de collecte et serrez l'écrou de collecte sécurité avec les deux clés ou en appuyant sur le verrou de l'arbre et en utilisant clé fournie, Ib retirez le foret et suivez la procédure d'installation dans inverse.

1 2 3

1. Serrer
2. Desserrer
3. Tenir

Utilisation avec guide droit Le guide

droit est utilisé efficacement pour les coupes droites lors du chanfreinage ou du rainurage. Fixez la plaque de guidage sur le guide droit à l'aide du boulon et de l'écrou à oreilles. Fixez le guide droit à l'aide de la vis de serrage (A). Desserrez l'écrou à oreilles du guide droit et réglez la distance entre la mèche et le guide droit. À la distan souhaitée, serrez fermement l'écrou à oreilles.

Travail circulaire

Le guide droit est utilisé efficacement pour les coupes droites lors du chanfreinage ou du rainurage. Fixez la plaque de guidage au guide droit à l'aide du boulon et de l'écrou à oreilles. Fixez le guide droit à l'aide de la vis de serrage (A). Desserrez l'écrou à oreilles du guide droit et ajustez la distance entre la mèche et le guide droit. À la distance souhaitée, serrez fermement l'écrou à oreilles.

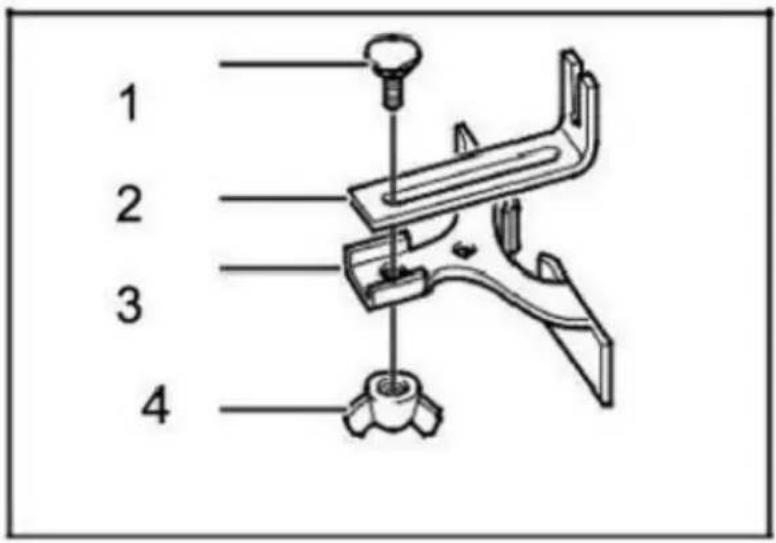

1 2 3 4

1. Boulon
2. Plaque de guidage
3. Guide droit
4. Écrou à oreilles

1. Vis de serrage (A)
2. Guide droit
3. Écrou à oreilles
   4.Base

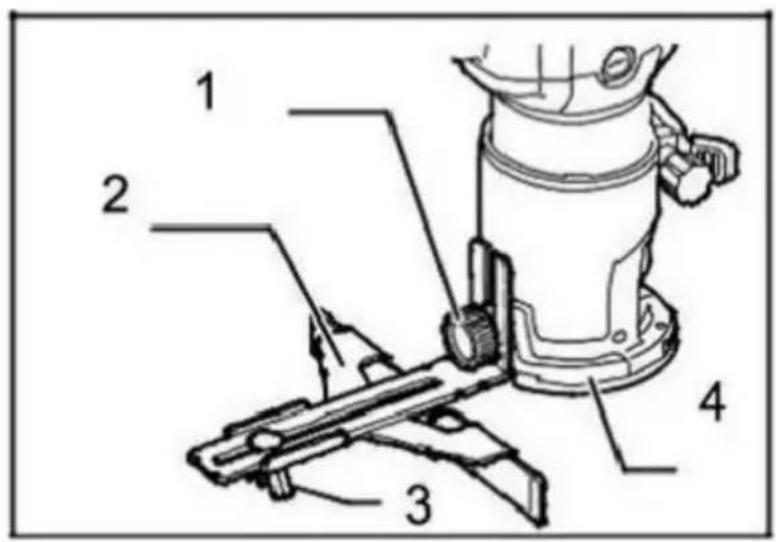

Travail circulaire

Vous pouvez réaliser des travaux circulaires en assemblant le guide droit et la plaque de guidage comme indiqué sur les figures. Les rayons minimum et maximum des cercles à couper (distance entre le centre du cercle et le centre de la mèche) sont les suivants :

Minimum : 70 mm (2-3/4B)

Max : 221 mm (8-11/16")

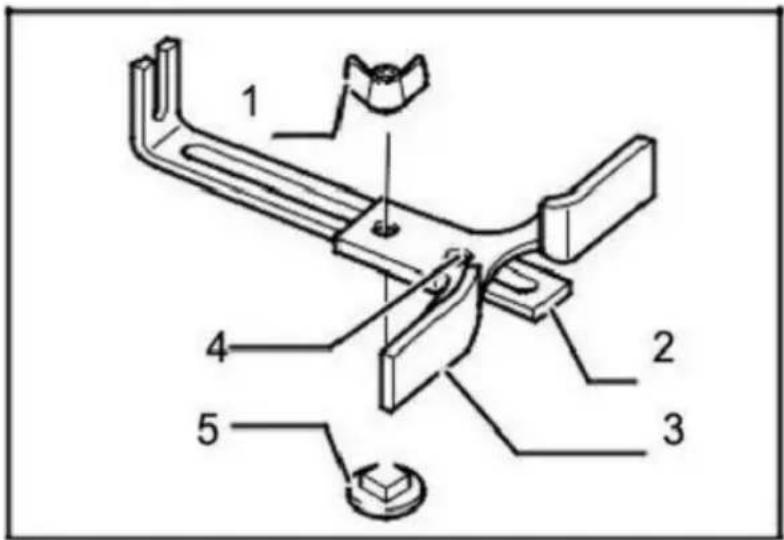

1 2 3 4 5

1. Écrou à oreilles
2. Plaque de guidage
3. Guide droit
4. Support central
5. Boulon

Guide de coupe

Le guide de coupe permet de réaliser facilement des coupes courbes dans les placages de meubles et autres. Le rouleau de guidage suit la courbe et assure une coupe fine. Installez le guide de coupe sur la base de l'outil à l'aide de la vis de serrage (A). Desserrez la vis de serrage (B) et ajustez la distance entre la mèche et le guide de coupe en tournant la vis de réglage. À la distance souhaitée, serrez la vis de serrage (B) pour fixer le guide de coupe en place.

Lors de la coupe, déplacez l'outil avec le rouleau de guidage sur le côté de la pièce.

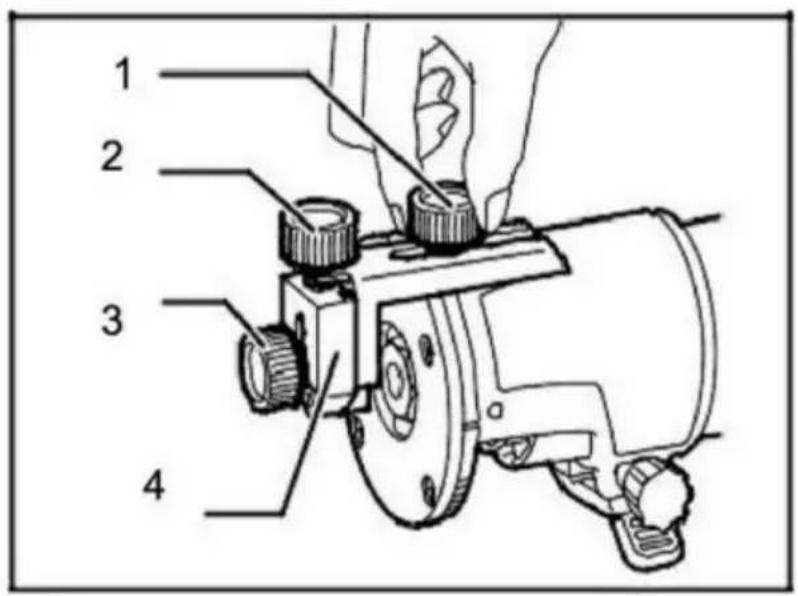

1 2 3 4

1. Vis de serrage (A)
2. Vis de réglage
3. Vis de serrage (B)
4. Guide de coupe

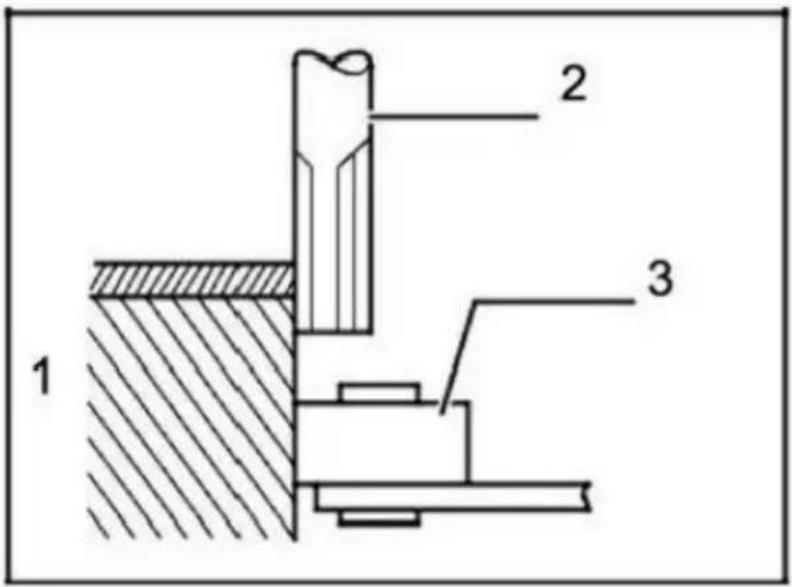

1 2 3

1. Pièce à usiner
2. Bit
3. Rouleau de guidage

Surcharge

Le moteur de votre défonceuse électrique peut être endommagé en cas de surcharge. Cela résulte d'une pression de travail excessive sur une période prolongée.

Vous ne devez donc pas essayer d'accélérer votre vitesse de travail en augmentant la pression sur votre machine.

Remplacement des balais de

charbon Retirez et vérifiez régulièrement les balais de charbon. Remplacez-les lorsqu'ils sont usés jusqu'à un niveau limité. Gardez les balais de charbon propres et libres de glisser dans les supports. Les deux balais de charbon doivent être remplacés en même temps.

Utilisez uniquement des balais de charbon identiques.

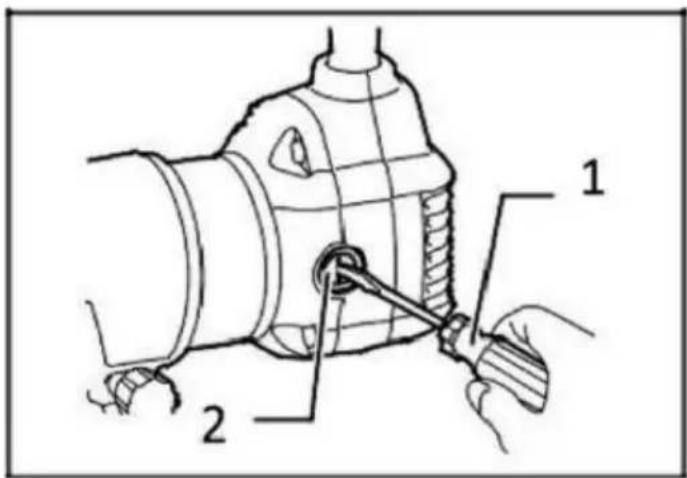

Utilisez un tournevis pour retirer les capuchons des porte-balais. Retirez les balais de charbon usés, insérez les nouveaux et fixez les capuchons des porte-balais. Assurez la SÉCURITÉ et la FIABILITÉ du produit. Les réparations, tout autre entretien ou réglage doivent être effectués par des centres de service agréés, en utilisant toujours des pièces de rechange.

1. Tournevis
2. Capuchon du porte-balais

OPÉRATION

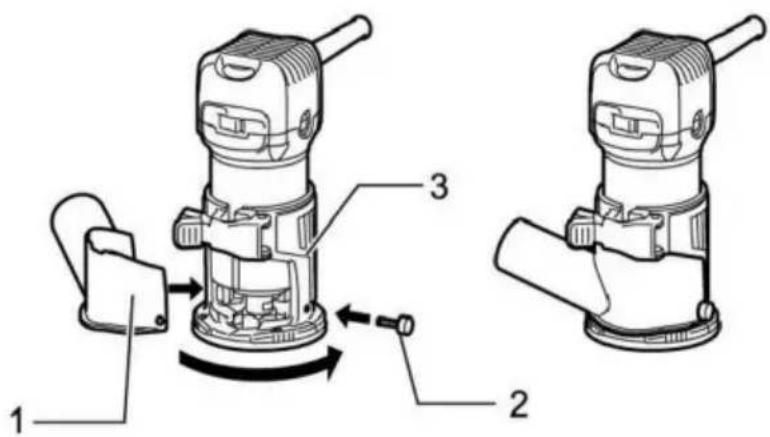

Pour la base de la machine à découper

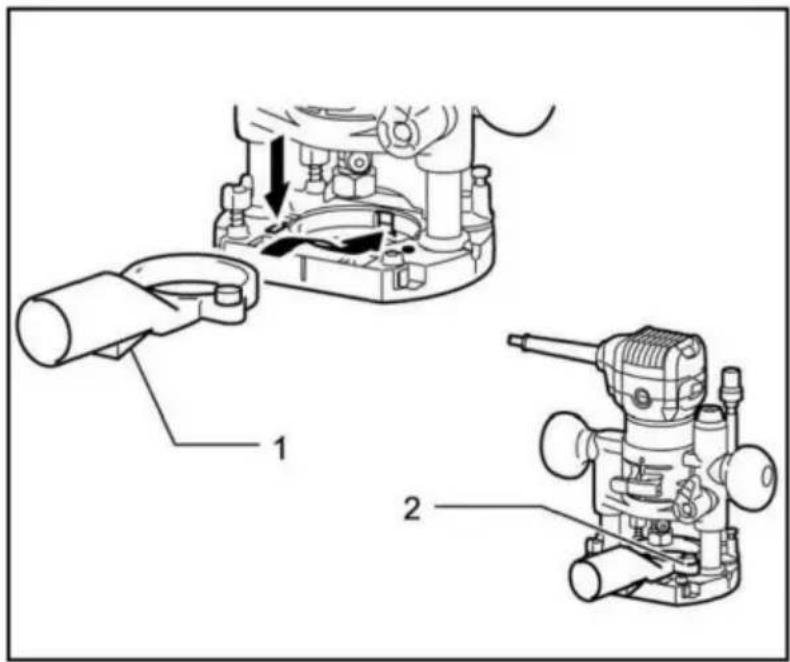

1. Collecteur de poussière
2. Vis papillon 3. Base

de la machine à découper

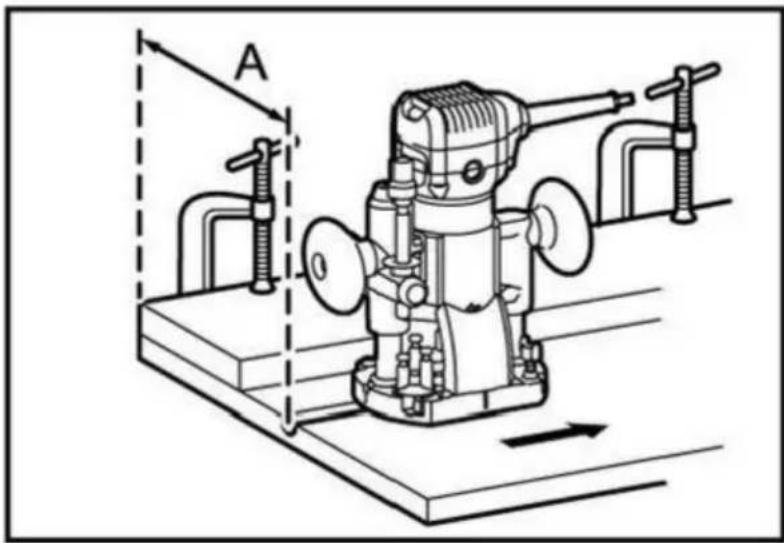

Sois prudent

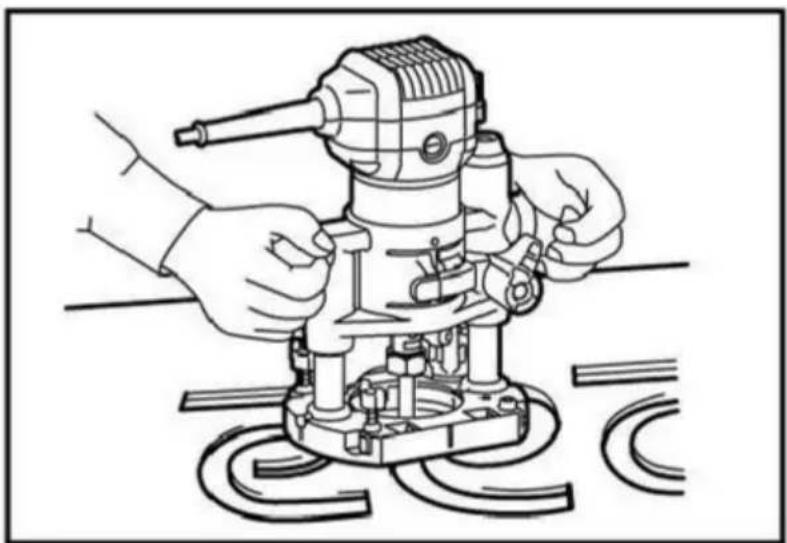

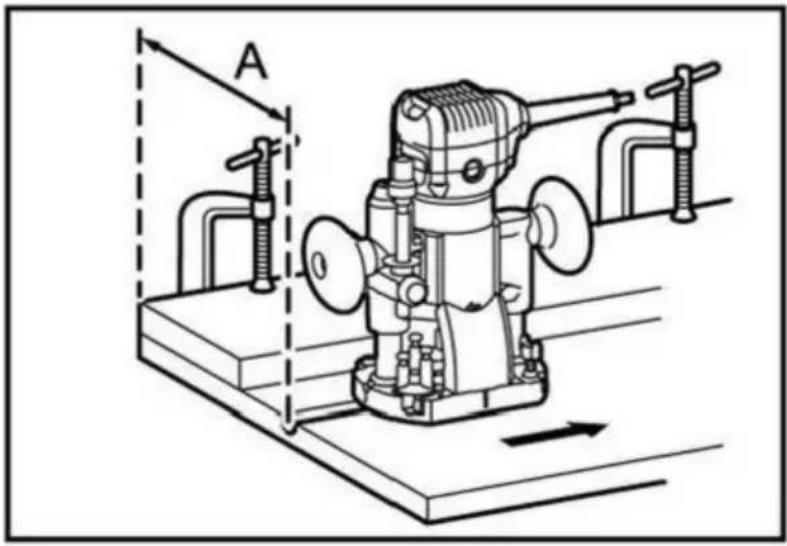

- Lorsqu'il est utilisé comme machine à graver, veuillez tenir fermement l'outil avec les deux mains.

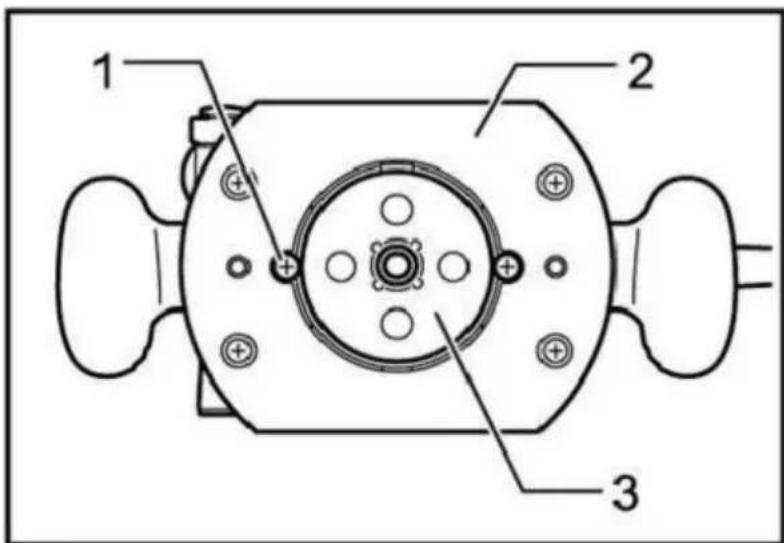

1. Vis

2. Poignée à bouton

3. Plaque de base décalée

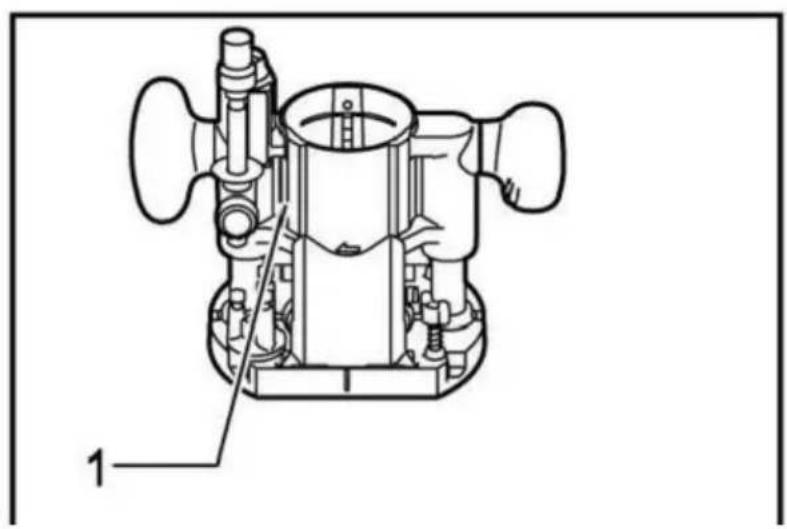

Lorsque vous utilisez cet outil comme machine de gravure, veuillez enfoncer complètement l'outil dans la base découpée (accessoires en option) pour l'installation. Selon la situation de fonctionnement, vous pouvez utiliser une poignée à bouton ou une poignée à tige (accessoires en option).

1. Bouton de réglage 2.

Levier de verrouillage 3.

Indicateur de profondeur

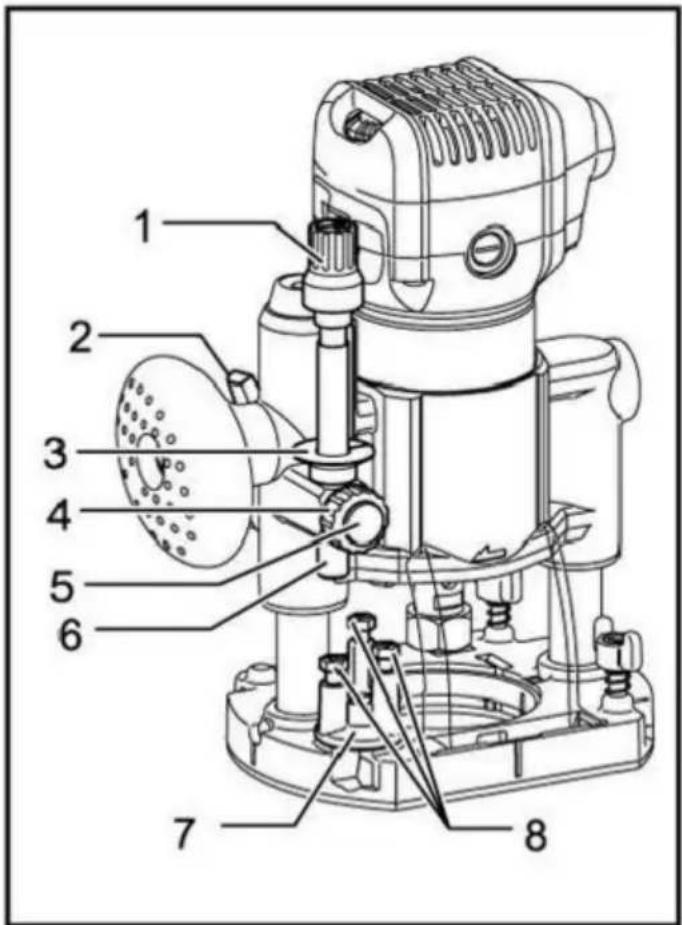

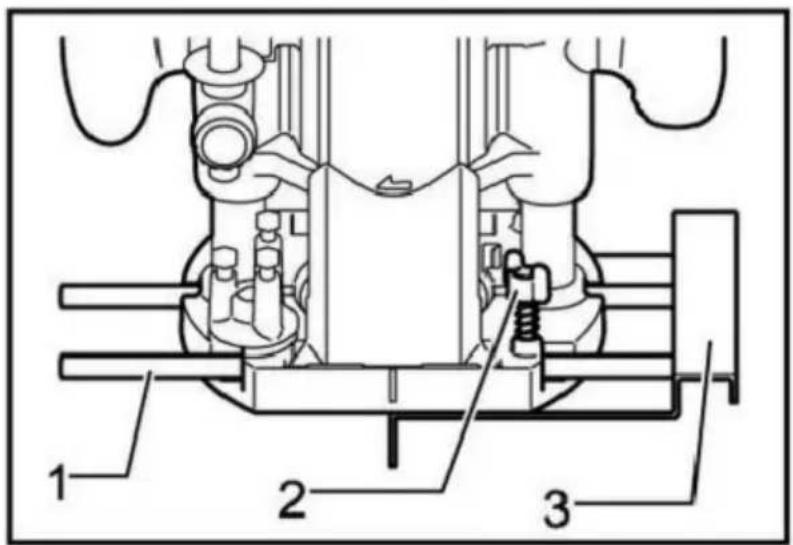

1. Écrou de réglage de la tige de butée

2. Bouton d'alimentation rapide

3. Tige de butée 7.

Verrou de butée 8.

Boulon de réglage

Placez l'outil sur une surface plane. Desserrez le levier de verrouillage et abaissez le corps jusqu'à ce que la tête de coupe touche la surface plane. Serrez le levier de verrouillage pour verrouiller le fuselage.

Tournez le levier d'arrêt et l'écrou de réglage dans le sens inverse des aiguilles d'une montre. Abaissez la tige de butée jusqu'à ce qu'elle entre en contact avec le boulon de réglage. Réglez le pointeur de profondeur.

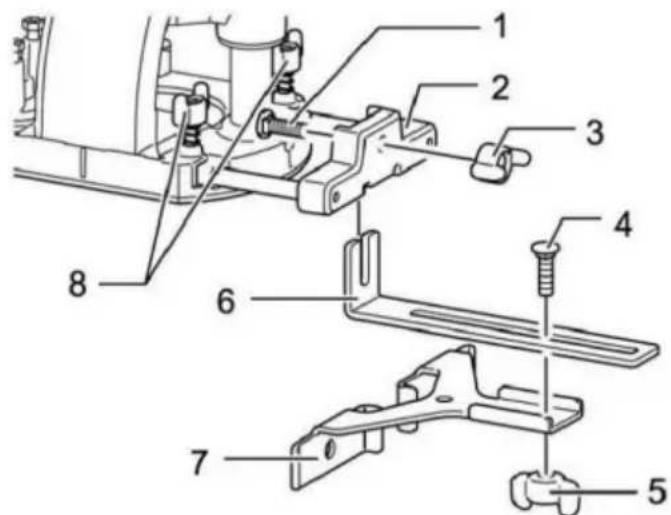

Guide linéaire 8. Boulon

papillon

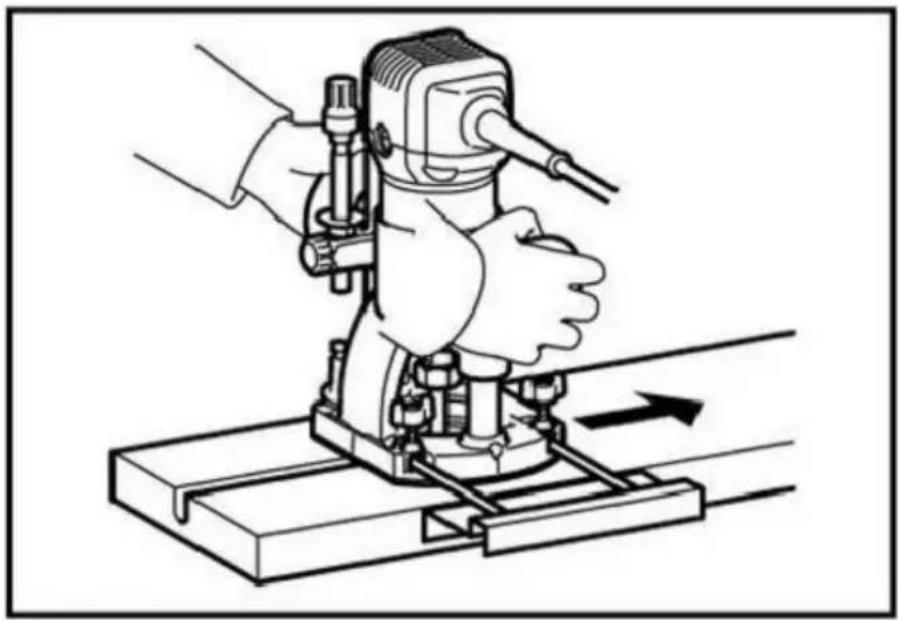

Installez le guide droit sur le support de guidage avec l'écrou papillon (en option)

accessoires). Insérez le support de guidage dans le trou de la base découpée et serrez le boulon papillon. Pour régler la distance entre la tête de coupe et le guide linéaire, desserrez l'écrou papillon. Une fois la distance requise atteinte atteint, serrez l'écrou papillon pour fixer le guide linéaire en place.

Guide linéaire (accessoires en option)

Lors du rabotage oblique ou du rainurage, l'utilisation d'une plaque de guidage linéaire pour le rabotage linéaire la coupe est particulièrement efficace.

Plaque de guidage pour jauge d'échantillon (accessoires en option)

Le guide de jauge d'échantillon est doté d'un manchon pour le passage de la tête de coupe permettant l'utilisation d'outils avec le mode jauge d'échantillon. Lors de l'installation du

plaque de guidage de la jauge d'échantillon, veuillez desserrer la vis sur la base de l'outil, insérez la plaque de guidage de la jauge d'échantillon, puis serrez la vis.

1. Tige de guidage
2. Boulon papillon
3. Guide linéaire

Lors de l'installation du guide droit, insérez la tige de guidage dans le trou de la base de découpe. Ajustez la distance entre la tête de coupe et la plaque de guidage linéaire. Lorsque la distance requise est atteinte, serrez les boulons papillon pour fixer la plaque de guidage droite en place. Lors de la coupe, déplacez l'outil lorsque le guide linéaire affleure un côté de la pièce.

1 2 3

1. Vis
2. Piédestal
3. Jauge d'échantillon

Fixez la jauge d'échantillon sur la pièce. Placez l'outil sur la jauge d'échantillon et déplacez l'outil tout en faisant glisser la plaque de guidage de la jauge d'échantillon le long du côté de la jauge d'échantillon.

Si la distance (a) entre un côté de la pièce et la position de coupe est trop large pour le guide linéaire, ou si un côté de la pièce n'est pas droit, le guide linéaire ne peut pas être utilisé. Dans ce cas, une plaque de guidage droite peut être fermement serrée sur la pièce et maintenue contre la base de la machine à graver comme plaque de guidage. Faites avancer l'outil dans le sens de la flèche.

1. Tête de coupe
2. Piédestal
3. Jauge d'échantillon 4.

Pièce à usiner 5.

Distance (X)

1. Diamètre extérieur de la plaque de

guidage de la jauge

d'échantillon 7. Guide de la jauge d'échantillon

Remarques : La pièce sera coupée dans une taille légèrement différente de celle de l'échantillon. Laissez une certaine distance (x) entre la tête de coupe et l'extérieur de la plaque de guidage de l'échantillon. La distance (x) peut être calculée à l'aide de l'équation suivante. Distance (x) = (diamètre extérieur de la plaque de guidage de l'échantillon - diamètre de la tête de coupe)12

Pour couper dans la base (accessoires en option)

1. Collecteur de poussière

2. Vis papillon

Utilisez le collecteur de poussière pour éliminer la poussière. Utilisez des vis papillon pour installer l'orifice de collecte de poussière sur la base de l'outil, de sorte que la partie convexe de l'orifice de collecte de poussière soit encastrée dans la rainure de la base de l'outil. Ensuite, connectez le tuyau de l'aspirateur à l'orifice de collecte de poussière.

Configuration standard

Fraise de 6,35 mm Fraise de

8 mm Guide comme droit

Guide comme finisseur

Ensemble de base de la machine à rogner

Clé 13

Clé 22

Pince conique de 6,35 mm

Pince conique de 8 mm

Acheter des accessoires

Ensemble de base

inclinable Ensemble de base

découpé Ensemble de base

décalé Pince conique de 6

mm Pince conique de 9,53 mm

Série à base unique

Série à double base

VEVOR®

TOUGH TOOLS, HALF PRICE

Assistance technique et certificat de garantie électronique www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE
