GEBRUIKSAANWIJZING 0700C Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die wij gebruiken, geven slechts een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

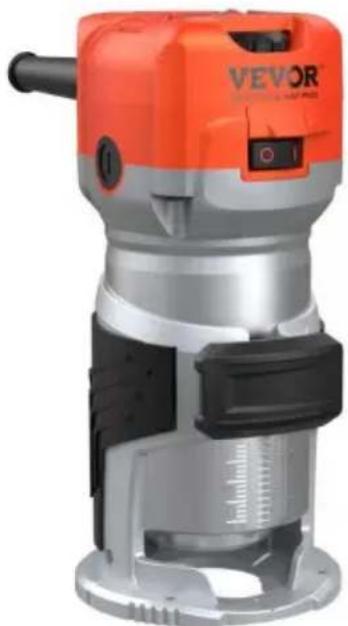

ELEKTRISCHE TRIMMER

MODEL:0700C

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn

Lees deze gebruikershandleiding zorgvuldig door voordat u de machine gebruikt. Zorg ervoor dat u wee hoe de machine werkt en hoe deze moet worden bediend. Onderhoud de machine volgens de instructie en zorg ervoor dat de machine correct functioneert. Bewaar deze gebruikershandleiding en andere bijgevoegde documentatie bij de machine.

TECHNISCHE SPECIFICATIES

Model	0700C
Nominale spanning	120V/60Hz 220-240V/50Hz
Stroom	800 watt
geen laadsnelheid	10000-30000/RPM
Netto gewicht	1,8 kg

VEVOR 1 2 3 4 5

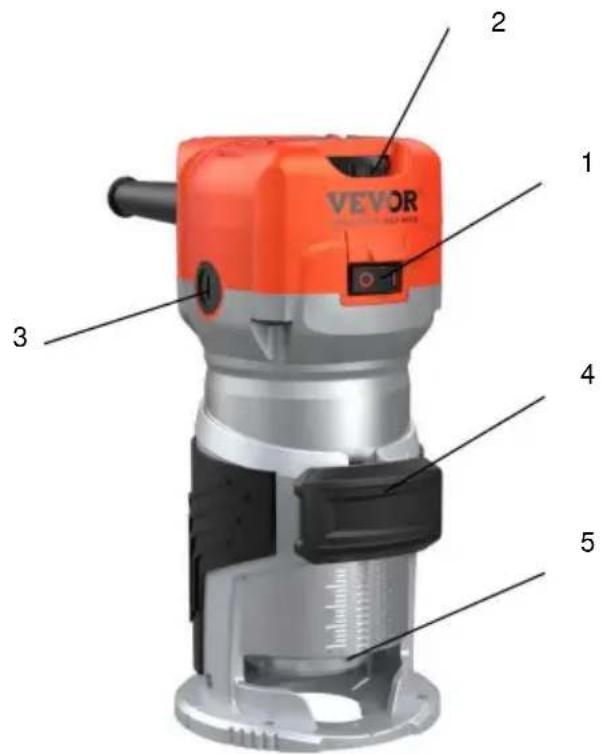

Overzicht

1. Schakelaar
2. Variabele snelheid
3. Koolborstelkap 4.

Vergrendelknop 5.

LED-lamp

Algemene veiligheidsinstructies voor elektrisch gereedschap

Dit apparaat is uitsluitend bestemd voor privégebruik. Het is niet geschikt voor commercieel gebruik.

	Waarschuwing - Om het risico op letsel te verkleinen, dient de gebruiker de gebruiksaanwijzing zorgvuldig te lezen.
	Waarschuwing: draag altijd een oogbescherming wanneer u dit product gebruikt.
	Dit symbool, geplaatst voor een veiligheidsopmerking, geeft een soort voorzorgsmaatregel, waarschuwing of gevaar aan. Het negeren van deze waarschuwing kan leiden tot een ongeluk Om het risico op letsel, brand of elektrocutie te verminderen, dient u altijd de onderstaande aanbeveling op te volgen.
	Wisselstroom Dit product
	is van beschermingsklasse II. Dat wil zeggen dat het is uitgerust met verbeterde of dubbele isolatie.
	FCC-informatie: Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden: (1) Dit apparaat mag geen schadelijke interferentie veroorzaken, en (2) dit apparaat moet alle ontvangen interferentie accepteren, inclusief interferentie die ongewenste werking kan veroorzaken Informatie over verwijdering: Dit product is onderworpen
	aan de bepalingen van de Europese richtlijn 2012/19/EG. Het symbool met een doorgestreepte afvalbak geeft aan dat het product in de Europese Unie gescheiden afvalinzameling vereist. Dit is van toepassing op het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten die als zodanig zijn gemarkeerd, kunnen mag niet met het normale huisvuil worden weggegooid, maar moet naar een afvalverwerkingsbedrijf worden gebracht. inzamelpunt voor recycling van elektrische en elektronische apparaten

WAARSCHUWING! Lees alle instructies. Als u niet alle instructies opvolgt,

Het niet opvolgen van onderstaande instructies kan leiden tot een elektrische schok, brand en/of ernstig

letsel. BEWAAR DEZE INSTRUCTIES VOOR TOEKOMSTIGE NASLAG.

1) Veiligheid op de werkplek

Houd de werkplek schoon en goed verlicht. Rommelige en donkere plekken nodigen uit tot ongelukken.

Bedien machines niet in explosieve atmosferen, zoals in de

aanwezigheid van ontvlambare vloeistoffen, gassen of stof. Machines creëren vonken die

kan stof of dampen doen ontbranden.

Houd kinderen en omstanders uit de buurt terwijl u een machine bedient.

Afleidingen kunnen ervoor zorgen dat u de controle verliest.

2) Elektrische veiligheid

De stekkers van de machine moeten passen bij het stopcontact. Wijzig de stekker nooit op welke manier dan ook.

Gebruik geen adapterstekkers bij geaarde machines. Ongewijzigd

stekkers en bijpassende stopcontacten verminderen het risico op een elektrische schok.

ÿ Vermijd lichaamscontact met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten.

Er is een verhoogd risico op

elektrische schok als uw lichaam geaard is. ÿ Stel machines niet bloot aan

regen of natte omstandigheden. Water dat in een

machine verhoogt het risico op een elektrische schok.

ÿ Misbruik het snoer niet. Gebruik het snoer nooit om te dragen, trekken of

de stekker uit het stopcontact halen. Houd het snoer uit de buurt van hitte, olie en scherpe randen of bewegende delen. Beschadigde of verstrengelde snoeren verhogen het risico op elektrische schok.

ÿ Gebruik bij het buiten bedienen van een machine een verlengsnoer dat geschikt is

voor buitengebruik. Het gebruik van een snoer dat geschikt is voor buitengebruik vermindert het risico van een elektrische schok.

ÿ Als het onvermijdelijk is om een elektrisch gereedschap op een vochtige plaats te gebruiken, gebruik dan een

aardlekschakelaar (RCD) beveiligde voeding. Gebruik van een RCD

vermindert het risico op een elektrische schok.

3) Persoonlijke veiligheid

ÿ Blijf alert. Let op wat je doet en gebruik je gezonde verstand wanneer

een machine bedienen. Gebruik geen machine als u moe bent of

onder invloed van drugs, alcohol of medicijnen. Een moment van

Onoplettendheid bij het bedienen van machines kan leiden tot ernstige persoonlijke verwondingen.

blessure.

ÿ Gebruik veiligheidsuitrusting. Draag altijd oogbescherming. Veiligheidsuitrusting

zoals stofvlekken, antislip veiligheidsschoenen, veiligheidshelmen of gehoorbeschadigingen bescherming die wordt gebruikt voor geschikte omstandigheden zal persoonlijk letsel verminderen. y Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u het inpluggen. Machines dragen met uw vinger op de schakelaar of Het aansluiten van apparaten waarvan de schakelaar aan staat, vraagt om ongelukken.

ÿ Verwijder eventuele afstelsleutels of moersleutels voordat u de machine inschakelt. A een sleutel of een sleutel die aan een draaiend onderdeel van de machine is bevestigd, kan persoonlijk letsel tot gevolg hebben.

ÿ Reik niet te ver. Zorg te allen tijde voor een goede basis en evenwicht. Dit zorgt voor een betere controle over de machine in onverwachte situaties. ÿ Kleed u goed.

Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende delen. Losse kleding, sieraden of lang haar kan vast komen te zitten in bewegende delen.

ÿ Indien er apparaten aanwezig zijn voor de aansluiting van stofafzuiging en Zorg ervoor dat de inzamelpunten voor afval goed zijn aangesloten en op de juiste manier worden gebruikt. Het gebruik van deze apparaten kan de gevaren van stof verminderen. ÿ Laat de

vertrouwdheid die u hebt door het frequent gebruiken van gereedschap, u niet in de weg zitten. zelfgenoegzaam worden en de principes van gereedschapsveiligheid negeren. Een onzorgvuldige Deze handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.

4) Gebruik en onderhoud van de machine

ÿ Forceer de machine niet. Gebruik de juiste machine voor uw toepassing. De juiste machine zal de klus beter en veiliger klaren tegen de juiste prijs. waarop het ontworpen is.

ÿ Gebruik het apparaat niet als de schakelaar het niet aan- en uitzet. machine die niet met de schakelaar kan worden bediend is gevaarlijk en moet worden gerepareerd.

ÿ •Haal de stekker uit het stopcontact voordat u iets doet. aanpassingen, het veranderen van accessoires of het opslaan van machines. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat de machine start per ongeluk.

ÿ Bewaar inactieve machines buiten bereik van kinderen en laat ze niet personen die niet bekend zijn met de machine of deze bedieningsinstructies de machine. Machines zijn gevaarlijk in de handen van ongetrainde gebruikers.

ÿ Onderhoud machines. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van de machine. Laat de machine repareren als deze beschadigd is voordat u gebruik. Veel ongelukken worden veroorzaakt door slecht onderhouden machines. ÿ

Houd snijgereedschappen scherp en schoon. Goed onderhouden snijgereedschappen met scherpe snijkanten hebben minder kans om vast te lopen en zijn gemakkelijker te controle.

ÿ Gebruik de machine, accessoires en gereedschapsbits, enz. in overeenstemming met deze instructies en in

De manier waarop het specifieke type machine bedoeld is, rekening houdend met de werkomstandigheden en het uit te voeren werk. Gebruik van de machine voor handelingen die afwijken van de beoogde handelingen kan een gevaarlijke situatie tot gevolg hebben. ÿ Houd handgrepen en grijpvlakken droog, schoon en vrij van olie en vuil. vet. Gladde handgrepen en grijpvlakken zorgen niet voor een veilige het hanteren en beheersen van het gereedschap in onverwachte situaties.

5) Dienstverlening

ÿ Laat uw machine onderhouden door een gekwalificeerde reparateur die uitsluitend identieke vervangende onderdelen.

Dit zorgt ervoor dat de veiligheid van de machine behouden blijft. ä Zorg dat er labels en naamplaatjes op het gereedschap zitten. Deze bevatten belangrijke veiligheidsinformatie. Als deze onleesbaar is of ontbreekt, neem dan contact op met VEVOR voor een vervanging. ä

Type Y-aansluiting: Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, zijn serviceagent of soortgelijke gekwalificeerde personen in om een gevaar te vermijden.

GEBRUIKSAANWIJZING

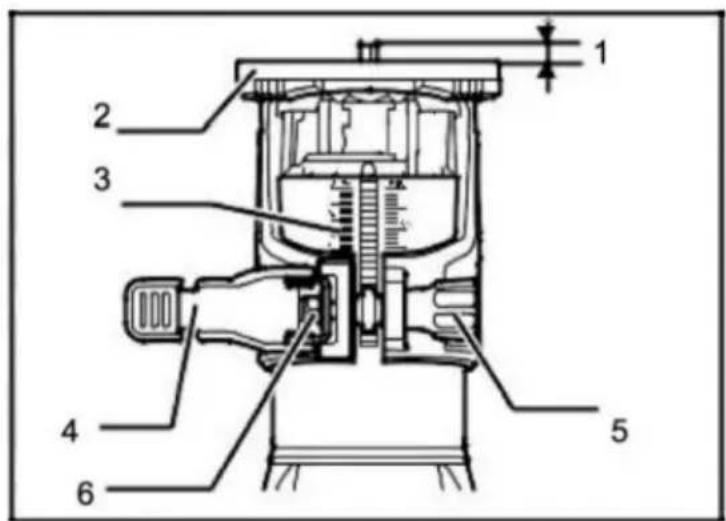

Bituitsteeksel aanpassen

1b Pas de bituitsteeksel aan, maak de vergrendelingshendel los en verplaats het gereedschap basis omhoog of omlaag zoals gewenst door de,stelschroef te draaien. Na het afstellen, Draai de vergrendelingshendel stevig vast om de gereedschapsbasis vast te zetten.

1 2 3 4 5 6

I.bit uitsteeksel

1. gereedschapsbasis

2. schaal

3. vergrendelingshendel

4. afstelschroef

5. zeskantmoer

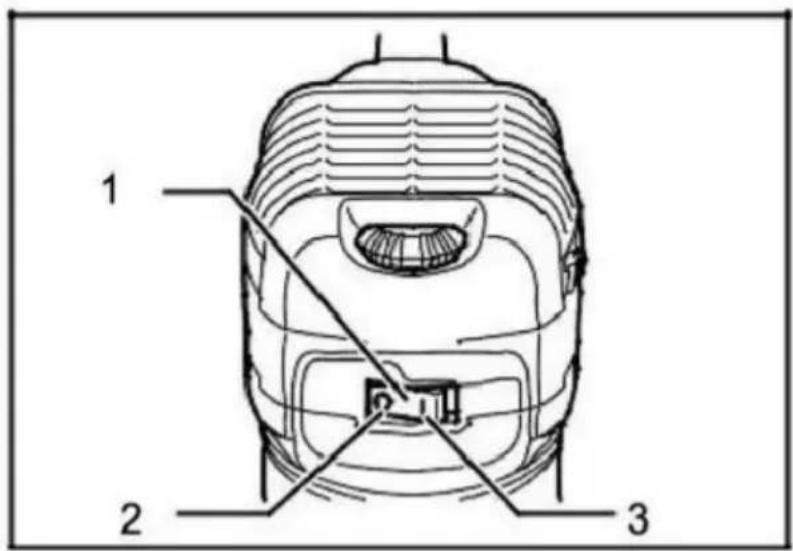

Schakelactie

Om het gereedschap te starten, drukt u op de AAN (I)-zijde van de schakelaar. Om het gereedschap te stoppen, drukt u op de UIT(0)"-zijde van de schakelaar.

1 2 3

1. Schakelaar

2. UIT(O) kant

3.AAN(I)kant

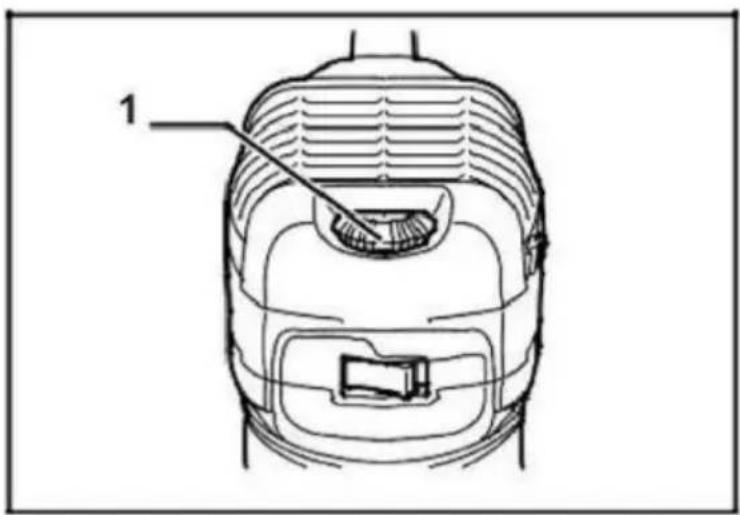

Snelheidsregelknop De

snelheid van het gereedschap kan worden gewijzigd door de snelheid te draaien en de knop in te stellen op de gegeven nummerinstelling van 1 tot 6. Een hogere snelheid wordt verkregen wanneer de knop in de richting van nummer 6 wordt gedraaid. En een lagere snelheid wordt verkregen wanneer deze in de richting van nummer 1 wordt g

Hierdoor kan de ideale snelheid worden geselecteerd voor een optimale materiaalkwaliteit verwerking, de snelheid kan correct worden aangepast aan het materiaal en bitdiameter. Raadpleeg de tabel voor de relatie tussen de nummer

instellingen op de wijzerplaat en de geschatte snelheid van het gereedschap.

Nummer	Toerental
1	10000
2	13000
3	17000
4	21000
5	25000
6	30000

1

1. Snelheidsregelknop

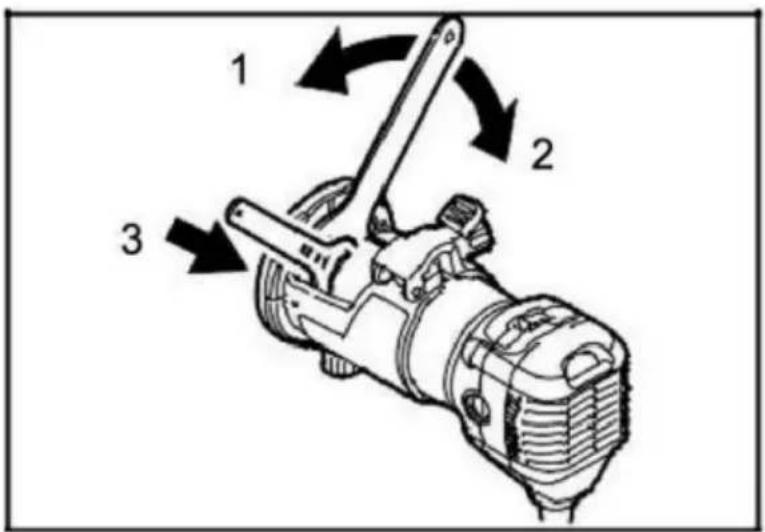

Installeren of verwijderen van een trimmerbit

Steek de bit helemaal in de opvangkegel en draai de opvangmoer vast beveiliging met de twee sleutels of door op de asvergrendeling te drukken en de meegeleverde sleutel, verwijder de bit en volg de installatieprocedure in achteruit.

1 2 3

1. Vastdraaien
2. Losdraaien
3. Houd vast

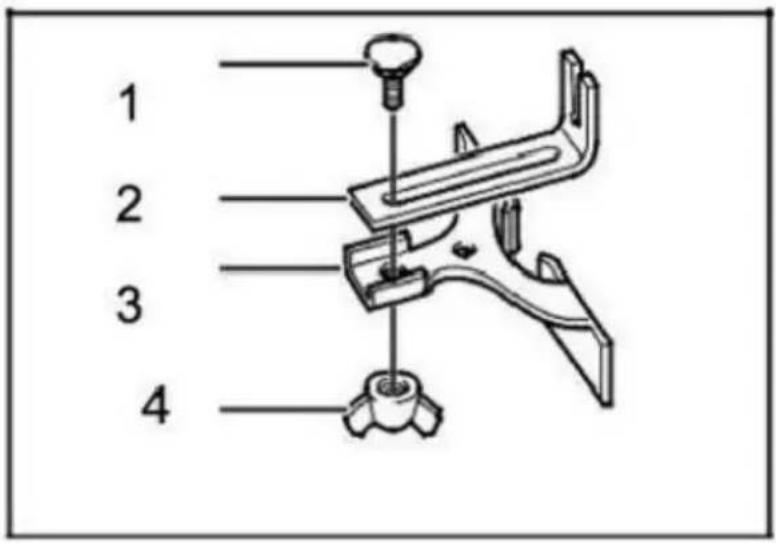

Bediening met rechte geleider De rechte

geleider wordt effectief gebruikt voor rechte sneden bij het afschuinen of groeven. Bevestig de geleiderplaat aan de rechte geleider met de bout en de vleugelmoer. Bevestig de rechte geleider met de klemschroef (A). Draai de vleugelmoer op de rechte geleider los en stel de afstand tussen de bit en de rechte geleider in. Draai de vleugelmoer stevig vast op de gewenste afstand.

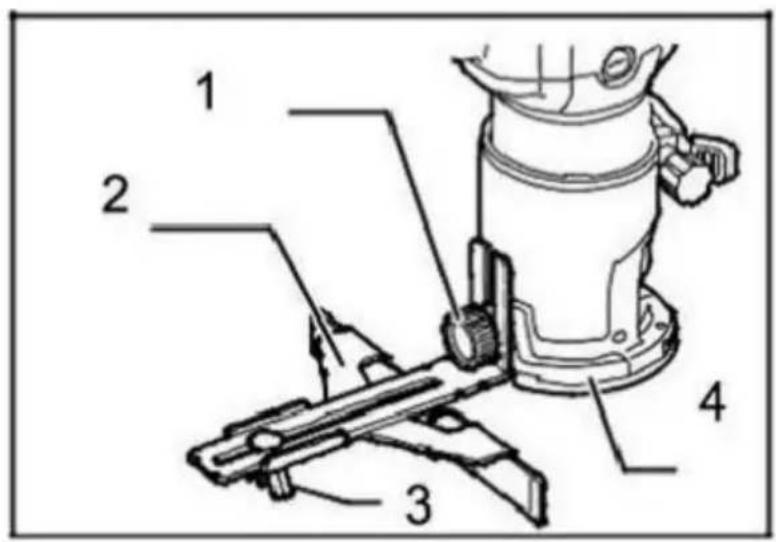

Circulair werken

De rechte geleider wordt effectief gebruikt voor rechte sneden bij het afschuinen of groeven. Bevestig de geleiderplaat aan de rechte geleider met de bout en de vleugelmoer. Bevestig de rechte geleider met de klemschroef (A). Draai de vleugelmoer op de rechte geleider los en pas de afstand tussen de bit en de rechte geleider aan. Draai de vleugelmoer stevig vast op de gewenste afstand.

1 2 3 4

1. Bout
2. Geleideplaat
3. Rechte geleider
4. Vleugelmoer

1. Klemschroef (A)
2. Rechte geleider
3. Vleugelmoer
   4.Basis

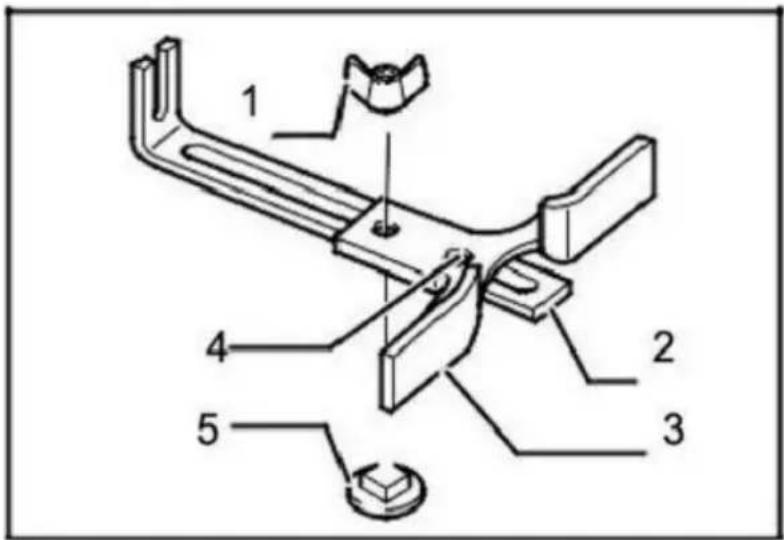

Circulair werken

Circulair werk kan worden uitgevoerd als u de rechte geleider en de geleiderplaat monteert zoals weergegeven in de figuren. De minimale en maximale straal van de te snijden cirkels (afstand tuss het middelpunt van de cirkel en het middelpunt van de bit) zijn als volgt:

Minimaal: 70 mm (2-3/4B)

Maximaal: 221 mm (8-11/16")

1 2 3 4 5

1. Vleugelmoer
2. Geleideplaat
3. Rechte geleider
   4.Centrale houder
4. Bout

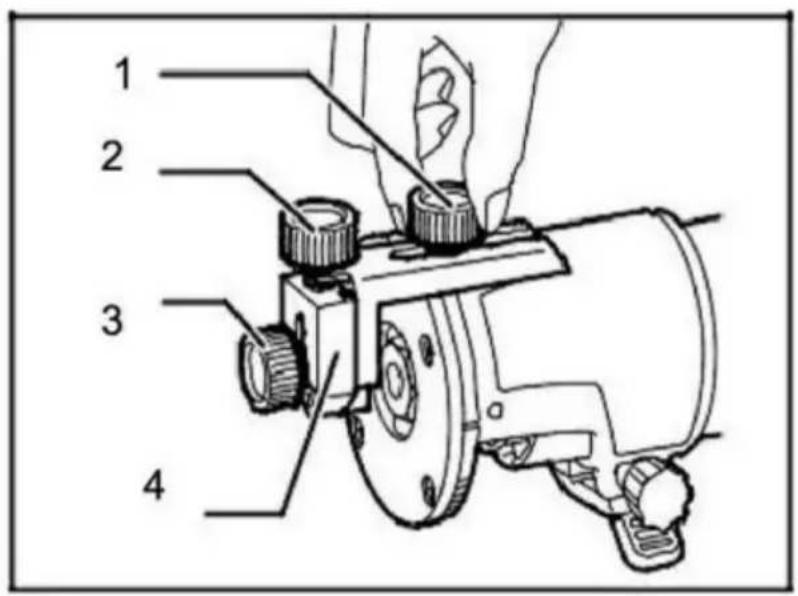

Trimmergeleider

Trimmen, gebogen sneden in fineer voor meubels en dergelijke kunnen eenvoudig worden gedaan met de trimmergeleider. De geleiderol volgt de curve en zorgt voor een fijne snede. Installeer de trimmergeleider op de gereedschapsbasis met de klemschroef (A). Draai de klemschroef (B) vast en pas de afstand tussen de bit en de trimmergeleider aan door de stelschroef te draaien. Draai op de gewenste afstand de klemschroef (B) vast om de trimergeleider op zijn plaats te houden. Beweeg het gereedschap tijdens het zagen met de geleiderol langs de zijkant van het werkstuk.

1 2 3 4

1. Klemschroef (A)
2. Stelschroef
3. Klemschroef (B)
4. Trimmergeleider

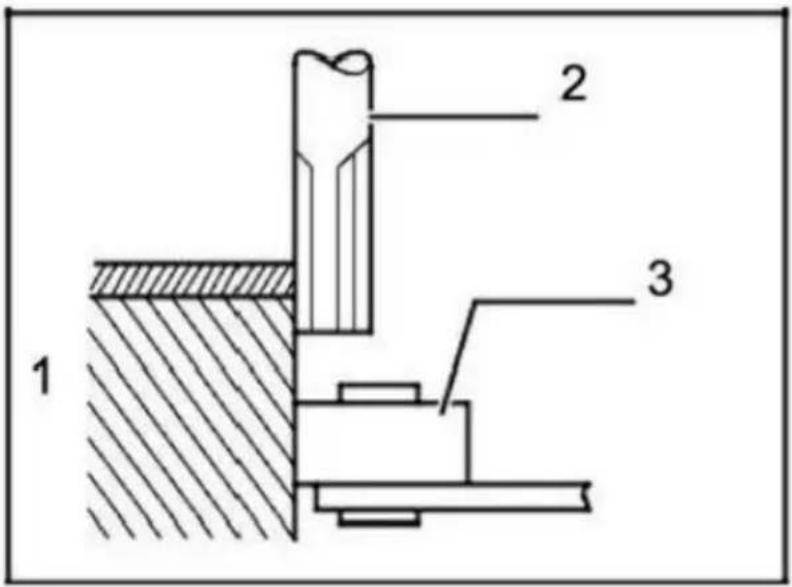

1 2 3

1. Werkstuk
   2 .Bit
2. Geleiderol

Overbelasting

De motor van uw elektrische router kan beschadigd raken bij overbelasting. Dit is het gevolg van overmatige werkdruk gedurende een langere periode.

Probeer daarom niet om uw werksnelheid te versnellen door de druk op uw machine te verhogen.

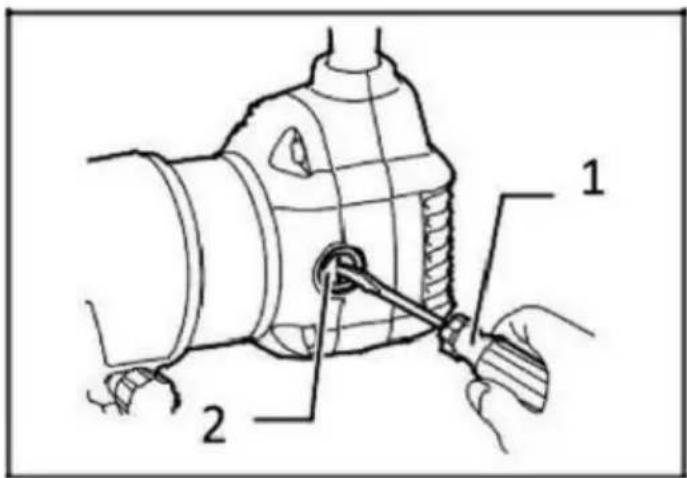

Koolborstel vervangen

Verwijder en controleer de koolborstels regelmatig. Vervang ze wanneer ze tot een beperkt punt zijn versleten. Houd de koolborstels schoon en zorg dat ze vrij in de houders kunnen schuiven. Beide koolborstels moeten tegelijkertijd worden vervanger

Gebruik uitsluitend identieke koolborstels.

Gebruik een schroevendraaier om de doppen van de borstelhouder te verwijderen. Haal de versleten koolborstels eruit, plaats de nieuwe en bevestig de doppen van de borstelhouder, Ib onderhoud de reparaties, alle andere onderhouds- of afstellingen dienen te worden uitgevoerd door geautoriseerde servicecentra, altijd met behulp van vervangende onderdelen.

1. Schroevendraaier

2. Borstelhouderkap

WERKING

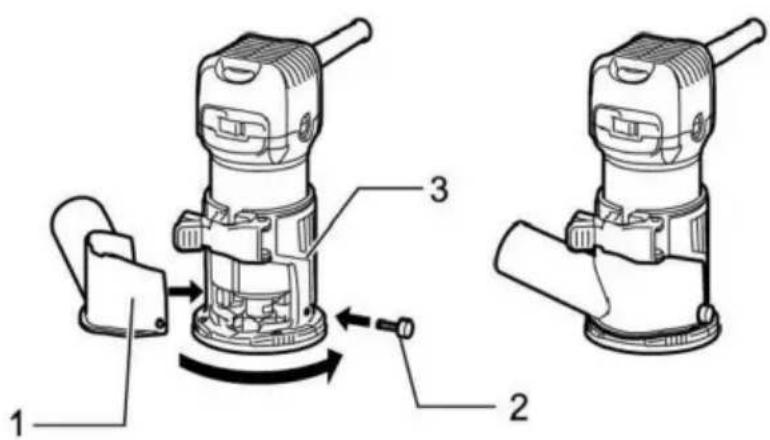

Voor het trimmen van de machinebasis

1. Stofafzuiger

2. Vlinderschroef

3.Basis van de trimmachine

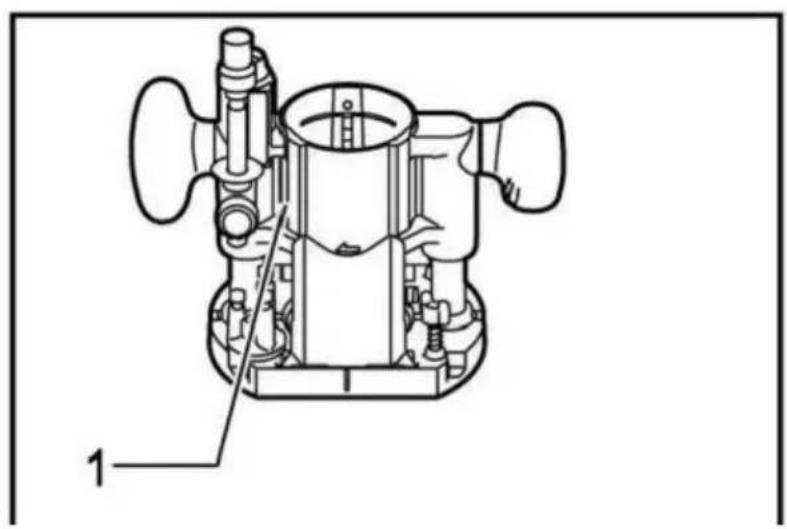

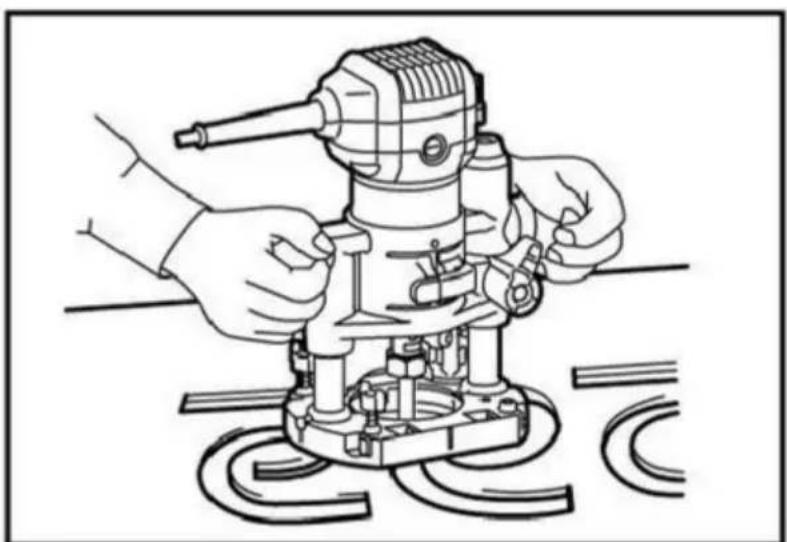

Wees voorzichtig

- Wanneer u het gereedschap als graveermachine gebruikt, dient u het stevig met beide handen vast te houden.

1.Schroef
2.Knop handvat
3. Verplaatste grondplaat

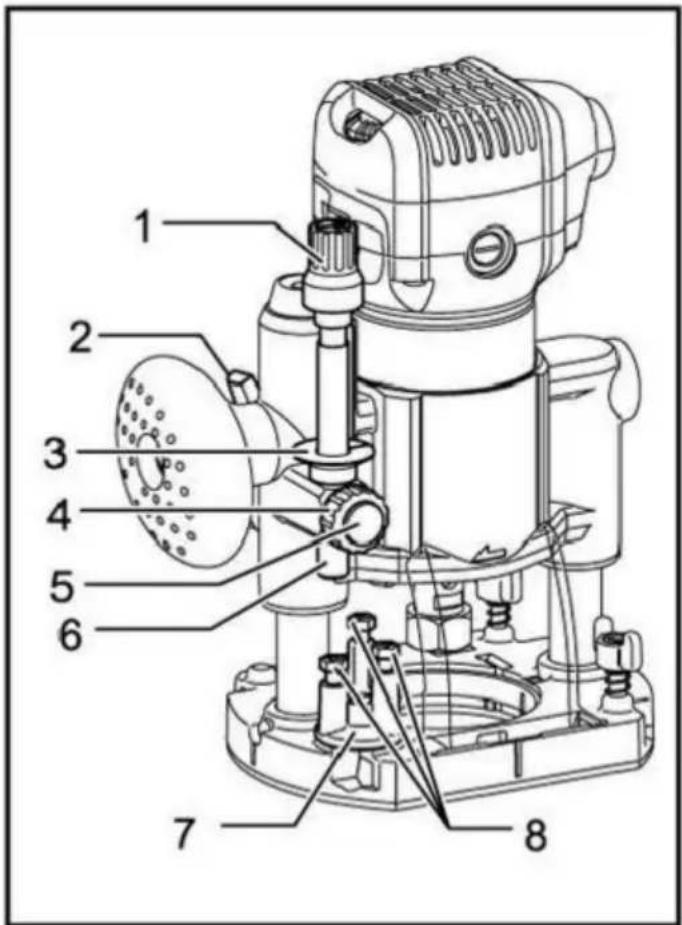

Wanneer u dit gereedschap als graveermachine gebruikt, drukt u het gereedschap volledig in de snijbasis (optionele accessoires) voor installatie. Afhankelijk van de gebruikssituatie kunt u een knopgreep of staafgreep gebruiken (optionele accessoires).

Plaats het gereedschap op een vlakke ondergrond. Maak de vergrendelingshendel los en laat de body zakken totdat de snijkop het vlakke oppervlak net raakt. Draai de vergrendelingshenc vast om de romp te vergrendelen.

Draai de stophendel, stelmoer tegen de klok in. Laat de stopstang zakken totdat deze de stelbout raakt. Stel de dieptewijzer in.

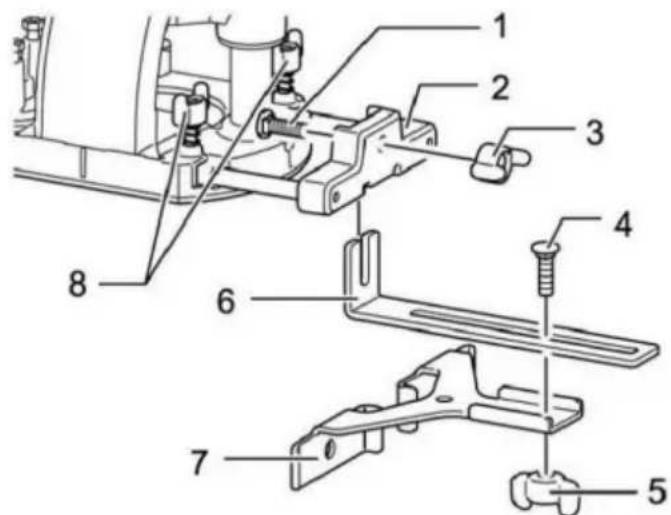

1. Bout

2. Geleideplaatsteun 3.

Vlindermoer 4.

Bout

1. Vlindermoer 6.

Geleideplaat 7.

Lineaire geleider

1. Vlinderbout

Monteer de rechte geleider op de geleiderbeugel met de vlindermoer (optioneel)

accessoires). Plaats de geleidebeugel in het gat op de ingesneden basis en draai de vlinderbout vast. Om de afstand tussen de snijkop aan te passen en de lineaire geleider, draai de vlindermoer los. Nadat de vereiste afstand is Als de gewenste positie is bereikt, draait u de vleugelmoer vast om de lineaire geleiding vast te zetten.

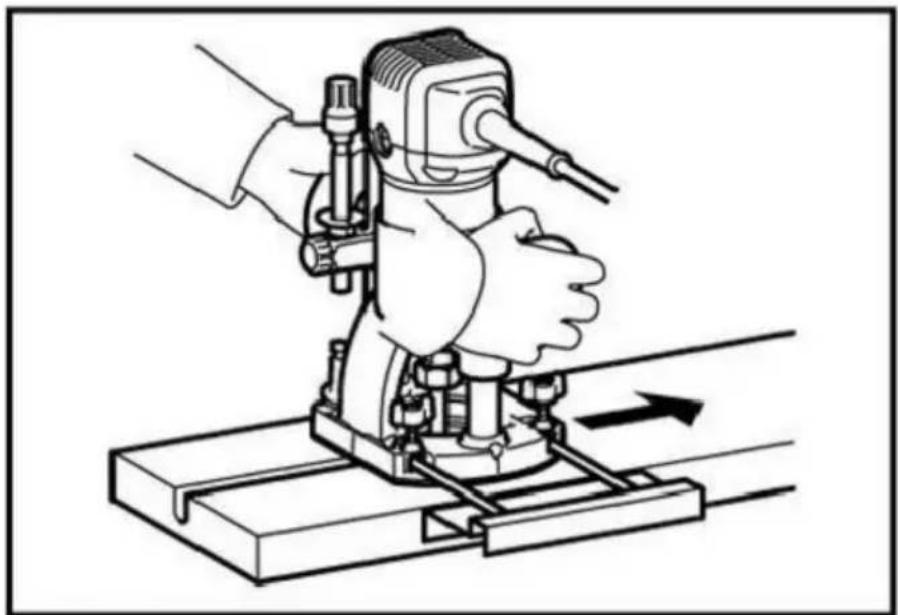

Lineaire geleiding (optionele accessoires)

Bij schuin schaven of sleuffrezen kan het gebruik van een lineaire geleideplaat voor lineaire snijden is bijzonder effectief.

Geleidingsplaat voor monstermeter (optionele accessoires)

De monstermetergeleider heeft een huls waar de snijkop doorheen kan, waardoor het gebruik van gereedschappen met monstermetermodus mogelijk is. Bij het installeren van de

geleideplaat voor de monstermeter: draai de schroef op de gereedschapsbasis los, plaats de geleideplaat voor de monstermeter en draai de schroef vervolgens vast.

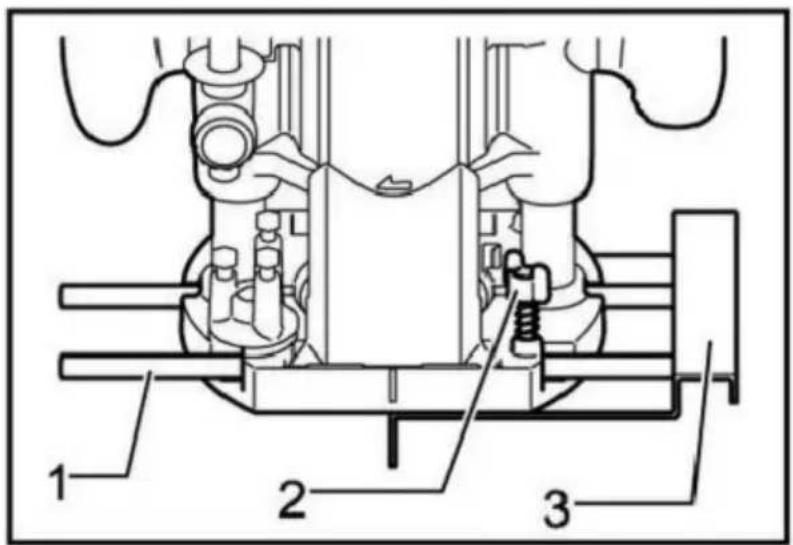

1. Geleidestang
2. Vleugelbout 3.
   Lineaire geleider

Bij het installeren van de rechte geleider steekt u de geleidestang in het gat op de snijbasis Pas de afstand tussen de snijkop en de lineaire geleidingsplaat aan. Wanneer de gewenste afstand is bereikt, draait u de vleugelbouten vast om de rechte geleidingsplaat op zijn plaats te bevestigen. Verplaats het gereedschap tijdens het snijden wanneer de lineaire geleiding gelijk ligt met één zijde van het werkstuk.

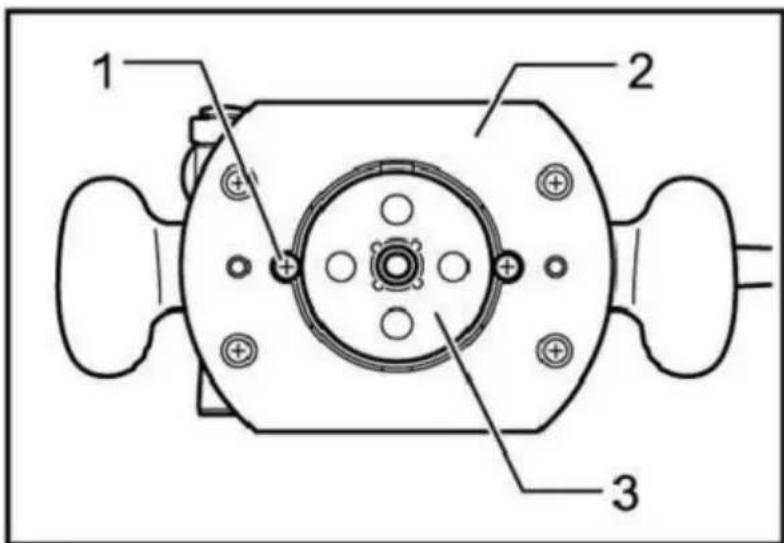

1 2 3

1. Schroef
2. Voetstuk
3. Monstermeter

Bevestig de monstermeter op het werkstuk. Plaats het gereedschap op de monstermeter en verplaats het gereedschap terwijl u de geleideplaat van de monstermeter langs de zijkant van de monstermeter schuift.

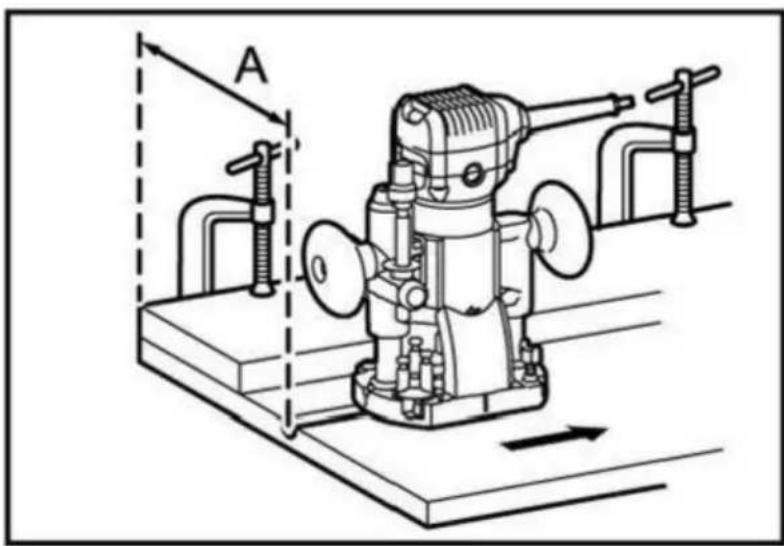

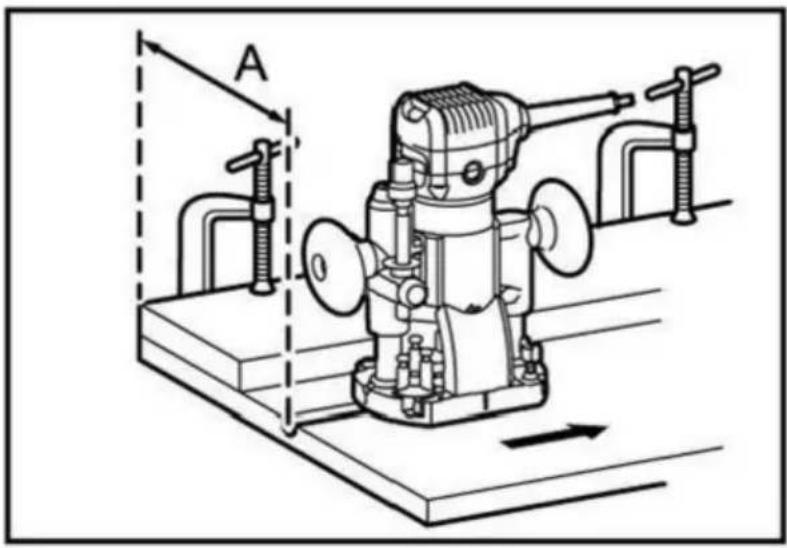

Als de afstand (a) tussen één zijde van het werkstuk en de snijpositie te groot is voor de lineaire geleider, of als één zijde van het werkstuk niet recht is, kan de lineaire geleider niet worden gebruikt. In dit geval kan een rechte geleidingsplaat stevig aan het werkstuk worden vastgeklemd en tegen de basis van de graveermachine worden gehouden als een geleidingsplaat. Voer het gereedschap in de richti pijl.

1. Snijkop

2. Voetstuk

3. Monstermeter 4.

Werkstuk 5.

Afstand (X)

6.Buitendiameter van de

monstermetergeleidingsplaat 7.Monstermeterge

Opmerkingen: Het werkstuk wordt gesneden in een iets andere maat dan de monstermaat. Laat een bepaalde afstand (x) tussen de snijkop en de buitenkant van de geleideplaat van de monstermaat. De afstand (x) kan worden berekend met behulp van de volgende vergelijking. Afstand (x) = (buitendiameter van de geleideplaat van de monstermaat - diameter van de snijkop)12

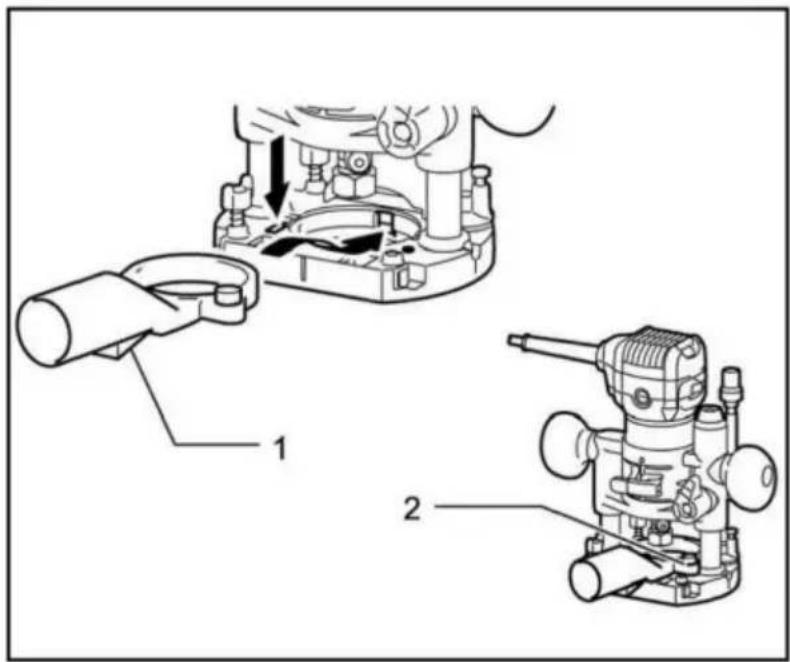

Voor het snijden in de basis (optionele accessoires)

1. Stofafzuiger
2. Vleugelschroef

Gebruik de stofafzuiger om stof te verwijderen. Gebruik vlinderschroeven om de stofafzuigpoort op de gereedschapsbasis te installeren, zodat het convexe deel op de stofafzuigpoort in de groef op de gereedschapsbasis is ingebed. Sluit vervolgens de slang van de stofzuiger aan op de stofafzuigpoort.

Standaardconfiguratie ÿ 6,35

mm frees 8 mm frees

Geleiding als recht y

Geleiding als afwerkstuk

ÿ Montage van de basis van de trimmachine ÿ

13-sleutel

ÿ 22 sleutel

ÿ 6,35 mm taps toelopende spantang

ÿ 8 mm taps toelopende spantang

Accessoires kopen

ÿ Kantelbare basisconstructie

ÿ Ingesneden basisconstructie ÿ

Verplaatste basisconstructie y 6

mm taps toelopende spantang

ÿ 9,53 mm taps toelopende spantang

Enkele basisserie

Dubbele basisserie
