Typ produktu	Frezarka (zagłębiarka) elektryczna
Marka	Vevor
Model	0700C
Napięcie znamionowe	120 V / 60 Hz lub 220–240 V / 50 Hz
Moc	800 W
Prędkość obrotowa biegu jałowego	10 000 do 30 000 obr/min (zmienna na 6 pozycjach)
Masa netto	1,8 kg
Średnica tulei zaciskowej	6,35 mm i 8 mm (w zestawie)
Skok zagłębiania	Nie określono (regulowany ogranicznik głębokości)
Oświetlenie	Wbudowana lampka LED
Regulator prędkości	Tak, pokrętło regulacji od 1 do 6
Blokada wrzeciona	Tak, do wymiany frezu
Podłączenie odkurzacza	Tak, przez odsysacz pyłu
Dostarczone prowadnice	Prowadnica prosta, prowadnica do cięcia, prowadnica liniowa, prowadnica do szablonów
Dodatkowe podstawy (opcja)	Podstawa wycinana, podstawa pochylna, podstawa offsetowa
Akcesoria w zestawie	Frez 6,35 mm i 8 mm, klucze 13 i 22, tuleje zaciskowe stożkowe 6,35 i 8 mm
Konserwacja	Regularne czyszczenie, kontrola i wymiana szczotek węglowych
Bezpieczeństwo	Podwójna izolacja (klasa II), wyłącznik awaryjny, blokada wrzeciona
Naprawialność	Części zamienne dostępne (szczotki, tuleje, podstawy itp.), zalecana naprawa w autoryzowanym serwisie
Gwarancja	Gwarancja producenta przez www.vevor.com/support

Często zadawane pytania - 0700C Vevor

Jak ustawić głębokość cięcia na frezarce Vevor 0700C?

Poluzuj dźwignię blokującą, obróć śrubę regulacyjną, aby podnieść lub opuścić podstawę, a następnie zamknij dźwignię. Użyj wskaźnika głębokości i pręta ogranicznika do precyzyjnych ustawień.

Jak zmienić prędkość obrotową?

Obróć pokrętło regulacji prędkości z przodu narzędzia. Pozycje od 1 do 6 odpowiadają prędkościom od 10 000 do 30 000 obr/min. Dostosuj prędkość do materiału i średnicy frezu.

Jak zamontować lub wyjąć frez?

Włóż frez do końca w stożek zaciskowy, a następnie dokręć nakrętkę zaciskową za pomocą dostarczonego klucza, jednocześnie blokując wrzeciono blokadą wrzeciona. Aby wyjąć, wykonaj czynności odwrotnie.

Jakie akcesoria są dołączone do maszyny?

Zestaw zawiera frez 6,35 mm, frez 8 mm, dwie tuleje zaciskowe stożkowe, dwa klucze (13 i 22), prowadnicę prostą, prowadnicę do cięcia oraz odsysacz pyłu.

Czy mogę używać frezarki do grawerowania?

Tak, używając podstawy wycinanej (opcjonalna). Zamontuj narzędzie w podstawie, użyj odpowiedniego uchwytu i ustaw głębokość. Prowadnica liniowa lub szablon ułatwiają wykonywanie wzorów.

Jak konserwować szczotki węglowe?

Odłącz narzędzie. Zdejmij nasadki uchwytów szczotek śrubokrętem, wymień zużyte szczotki na identyczne. Załóż nasadki. Zawsze wymieniaj obie szczotki jednocześnie.

Czy frezarka nadaje się do obróbki materiałów innych niż drewno?

Tak, z odpowiednim frezem może obrabiać plastik, aluminium i inne miękkie materiały. Użyj odpowiedniej prędkości i w razie potrzeby nasmaruj.

Co zrobić w przypadku przeciążenia silnika?

Zmniejsz nacisk roboczy i pozwól narzędziu ostygnąć. Unikaj nadmiernego forsowania. Jeśli problem się utrzymuje, sprawdź stan szczotek i łożysk.

Jak używać prowadnicy do cięcia do krzywizn?

Przymocuj prowadnicę do cięcia do podstawy za pomocą śruby mocującej (A). Ustaw odległość frez-prowadnica za pomocą śruby regulacyjnej (B). Podczas pracy rolka podąża za krzywizną przedmiotu.

Gdzie znaleźć części zamienne i pomoc techniczną?

Odwiedź www.vevor.com/support, aby uzyskać pomoc techniczną i gwarancję elektroniczną. Części takie jak szczotki, tuleje i podstawy są dostępne na stronie lub u autoryzowanych dealerów.

INSTRUKCJA OBSŁUGI 0700C Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

TRYMER ELEKTRYCZNY

ZWYCIĘSTWO USRL

MODEL:0700C

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii oferowanych przez nas narzędzi. Uprzejmie przypominamy, aby przy składaniu zamówienia dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu z głównymi markami

VEVOR®

TOUGH TOOLS, HALF PRICE

TRYMER ELEKTRYCZNY

MODEL:0700C

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

Przeczytaj uważnie tę instrukcję obsługi przed użyciem maszyny. Upewnij się, że wiesz, jak działa maszyna i jak należy ją obsługiwać. Konserwuj maszynę zgodnie z instrukcjami i upewnij się, że działa ona prawidłowo. Zachowaj tę instrukcję obsługi i inną załączoną dokumentację wraz z maszyną.

DANE TECHNICZNE

	0700CModel
Napięcie znamionowe	120 V/60 Hz 220-240 V/50 Hz
Moc	800 W
brak prędkości ładowania	10000-30000/obr./min
Masa netto	1,8 kg

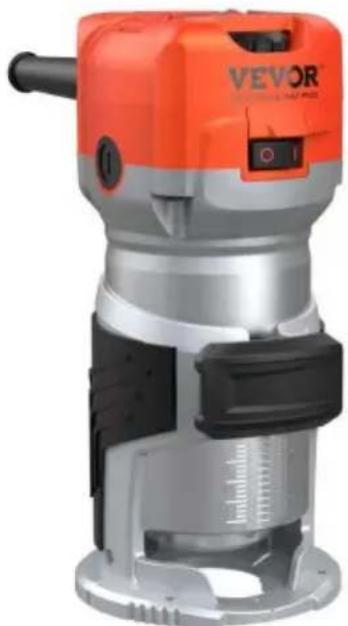

Przegląd ogólny

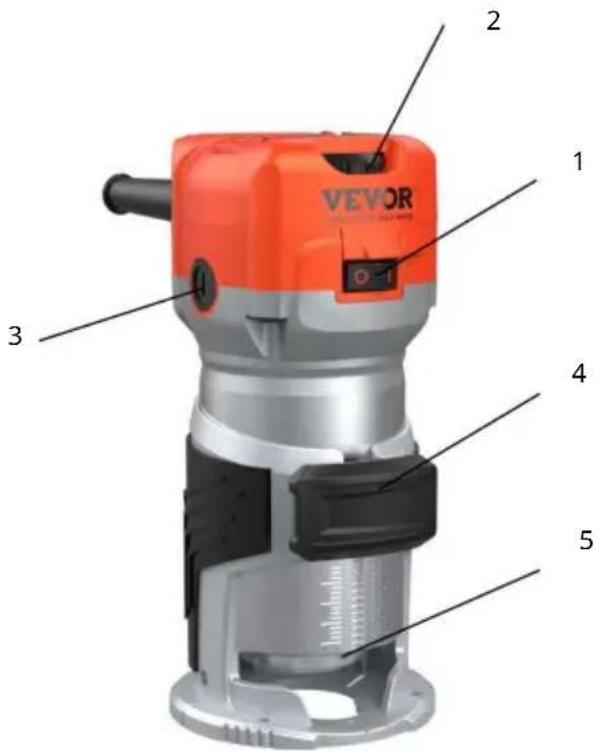

1. Przełącznik
2. Prędkość zmienna
3. Nasadka szczotki

węglowej 4. Przycisk

blokujący 5. Lampa LED

Ogólne instrukcje bezpieczeństwa dotyczące narzędzi elektrycznych

To urządzenie jest przeznaczone wyłącznie do użytku prywatnego. Nie nadaje się do użytku komercyjnego.

	Ostrzeżenie - Aby zminimalizować ryzyko obrażeń, użytkownik powinien uważnie przeczytać instrukcję obsługi.
	Ostrzeżenie: Podczas stosowania tego produktu należy nosić okulary ochronne.
	Ten symbol, umieszczony przed komentarzem dotyczącym bezpieczeństwa, wskazuje na rodzaj ostrożności, ostrzeżenia lub niebezpieczeństwa. Zignorowanie tego ostrzeżenia może doprowadzić do wypadku. Aby zmniejszyć ryzyko obrażeń, pożaru lub porażenia prądem, zawsze postępuj zgodnie z poniższymi zaleceniami.
	Prąd przemienny Ten
	produkt ma klasę ochrony II. Oznacza to, że jest wyposażony w wzmocniona lub podwójna izolacja.
	Informacje FCC:To urządzenie jest zgodne z częścią 15 przepisów FCC. Jego działanie podlega następującym dwóm warunkom: (1) To urządzenie nie może powodować szkodliwych zakłóceń i (2) To urządzenie musi akceptować wszelkie odbierane zakłócenia, w tym zakłócenia, które mogą powodować niepożądane działanie Informacje dotyczące utylizacji:
	Ten produkt podlega postanowieniom dyrektywy europejskiej 2012/19/WE. Symbol przedstawiający przekreślony kosz na śmieci na kółkach oznacza, że produkt wymaga oddzielnej zbiórki odpadów w Unii Europejskiej. Dotyczy to produktu i wszystkich akcesoriów oznaczonych tym symbolem. Produkty oznaczone w ten sposób mogą nie należy wyrzucać ich razem z normalnymi odpadami domowymi, lecz należy je oddać do punktu zbiórki odpadów. punkt zbiórki sprzętu elektrycznego i elektronicznego do recyklingu

OSTRZEŻENIE! Przeczytaj wszystkie instrukcje. Nieprzestrzeganie wszystkich

Nieprzestrzeganie poniższych instrukcji może skutkować porażeniem prądem, pożarem i/lub poważnymi obrażeniami. ZACHOWAJ

TE INSTRUKCJE DO PÓŹNIEJSZEGO WGLĄDU.

1) Bezpieczeństwo w miejscu pracy

Utrzymuj miejsce pracy w czystości i dobrym oświetleniu. Zagracone i ciemne obszary zapraszają wypadki.

Nie należy obsługiwać maszyn w atmosferach wybuchowych, np.

w obecności łatwopalnych cieczy, gazów lub pyłów. Maszyny wytwarzają iskry, które

mogą spowodować zapłon pyłu lub oparów.

Podczas obsługi maszyny należy trzymać dzieci i osoby postronne z daleka.

Rozproszenie uwagi może spowodować utratę kontroli.

2) Bezpieczeństwo elektryczne

Wtyczki maszynowe muszą pasować do gniazdka. Nigdy nie modyfikuj wtyczki w żaden sposób.

Nie używaj żadnych wtyczek adapterowych z uziemionymi maszynami. Niezmodyfikowane

wtyczki i pasujące gniazdka zmniejszą ryzyko porażenia prądem. Unikaj kontaktu

ciała z uziemionymi powierzchniami, takimi jak rury, grzejniki, kuchenki i lodówki. Istnieje zwiększone ryzyko

porażenia prądem elektrycznym, jeśli twoje ciało jest uziemione lub

uziemione. Nie wystawiaj maszyn na deszcz lub wilgotne warunki. Woda dostająca się do maszyny zwiększa ryzyko porażenia prądem.

Nie nadużywaj przewodu. Nigdy nie używaj przewodu do noszenia, ciągnięcia lub odłączania urządzenia. Trzymaj przewód z dala od ciepła, oleju, ostrych krawędzi lub ruchomych części. Uszkodzone lub splątane przewody zwiększają ryzyko porażenia prądem.

Podczas obsługi maszyny na zewnątrz należy używać przedłużacza odpowiedniego do użytku na zewnątrz. Użycie przewodu nadającego się do użytku na zewnątrz zmniejsza ryzyko porażenia prądem.

Jeżeli nie można uniknąć używania elektronarzędzia w wilgotnym miejscu, należy użyć zasilania zabezpieczonego wyłącznikiem różnicowoprądowym (RCD). Zastosowanie RCD zmniejsza ryzyko porażenia prądem elektrycznym.

3) Bezpieczeństwo osobiste

Bądź czujny. Uważaj, co robisz i kieruj się zdrowym rozsądkiem, kiedy

obsługujesz maszynę. Nie używaj maszyny, gdy jesteś zmęczony lub

pod wpływem narkotyków, alkoholu lub leków. Chwila

nieuwagi podczas obsługi maszyn może skutkować poważnymi obrażeniami ciała.

Używaj sprzętu bezpieczeństwa. Zawsze noś okulary ochronne. Sprzęt bezpieczeństwa

taki jak maski przeciwpyłowe, antypoślizgowe obuwie robocze, kaski ochronne lub ochrona słuchu stosowana w odpowiednich warunkach zmniejszy ryzyko obrażeń ciała. Unikaj przypadkowego uruchomienia. Upewnij się, że przełącznik jest w pozycji wyłączonej przed podłączeniem. Przenoszenie maszyn z palcem na przełączniku lub podłączanie urządzeń z włączonym przełącznikiem grozi wypadkami.

Przed włączeniem maszyny należy usunąć klucz regulacyjny lub klucz nasadowy. Klucz lub kluczyk pozostawiony na obracającej się części maszyny może spowodować obrażenia ciała.

Nie wychylaj się za bardzo. Zawsze utrzymuj równowagę i stabilną postawę.

Umożliwia to lepszą kontrolę maszyny w nieoczekiwanych sytuacjach. Ubierz się odpowiednio. Nie noś luźnej odzieży ani biżuterii. Trzymaj włosy, odzież i rękawice z dala od ruchomych części. Luźne ubrania, biżuteria

lub długie włosy mogą zostać wciągnięte przez ruchome części.

Jeżeli przewidziano urządzenia do podłączenia odciągu pyłu i punktów zbiórki, należy upewnić się, że są one podłączone i prawidłowo użytkowane. Korzystanie z tych urządzeń może ograniczyć zagrożenia związane z

pyłem. Nie pozwól, aby znajomość zdobyta w wyniku częstego używania narzędzi pozwoliła Ci stać się zadowolonym i ignorować zasady bezpieczeństwa narzędzi. Nieostrożne działanie może spowodować poważne obrażenia w ułamku sekundy.

4) Użytkowanie i konserwacja maszyn

Nie używaj maszyny na siłę. Używaj właściwej maszyny do swojego zastosowania. Właściwa maszyna wykona pracę lepiej i bezpieczniej w tempie, do którego została zaprojektowana.

Nie używaj maszyny, jeśli przełącznik nie włącza i nie wyłącza jej. Maszyna, której nie można kontrolować za pomocą przełącznika, jest niebezpieczna i należy ją naprawić.

Przed przystąpieniem do jakichkolwiek czynności regulacji, zmiany akcesoriów lub przechowywania maszyny, odłącz wtyczkę od źródła zasilania. Takie środki bezpieczeństwa zapobiegawczego zmniejszają ryzyko przypadkowego uruchomienia maszyny.

Przechowuj nieużywane maszyny w miejscu niedostępnym dla dzieci i nie pozwalaj osobom niezaznajomionym z maszyną lub niniejszą instrukcją obsługi korzystać z maszyny. Maszyny są niebezpieczne w rękach nieprzeszkolonych użytkowników.

Konserwuj maszyny. Sprawdź, czy nie ma niewspółosiowości lub wiązania ruchomych części, pęknięć części i innych warunków, które mogą mieć wpływ na działanie maszyny. W przypadku uszkodzenia należy przed użyciem oddać maszynę do naprawy. Wiele wypadków jest spowodowanych przez źle konserwowane maszyny.

Utrzymuj narzędzia tnące ostre i czyste. Prawidłowo konserwowane narzędzia tnące z ostrymi krawędziami tnącymi są mniej podatne na zakleszczanie i łatwiejsze w kontroli.

Używaj maszyny, akcesoriów, narzędzi itp. zgodnie z niniejszymi instrukcjami i w

sposób przewidziany dla danego typu maszyny, uwzględniający

warunki pracy i pracę, która ma być wykonana. Korzystanie z maszyny

w sposób niezgodny z przeznaczeniem może doprowadzić do niebezpiecznej sytuacji.

Utrzymuj uchwyty i powierzchnie chwytne w stanie suchym, czystym i wolnym od oleju i smaru. Śliskie uchwyty i powierzchnie chwytne nie pozwalają na bezpieczną obsługę i kontrolę narzędzia w nieoczekiwanych sytuacjach.

5) Serwis

Oddaj swoją maszynę do serwisu wyłącznie wykwalifikowanemu pracownikowi, używając wyłącznie identycznych części zamiennych.

Zapewni to bezpieczeństwo maszyny. Utrzymuj etykiety i tabliczki znamionowe

na narzędziu. Zawierają one ważne informacje.

informacje dotyczące bezpieczeństwa. Jeśli są nieczytelne lub brakuje ich, skontaktuj się z VEVOR, aby uzyskać wymianę.

Przyłącze typu Y: Jeżeli przewód zasilający jest uszkodzony, należy go wymienić

przez producenta, jego agenta serwisowego lub podobnie wykwalifikowaną osobę, aby uniknąć zagrożenia.

INSTRUKCJA OBSŁUGI

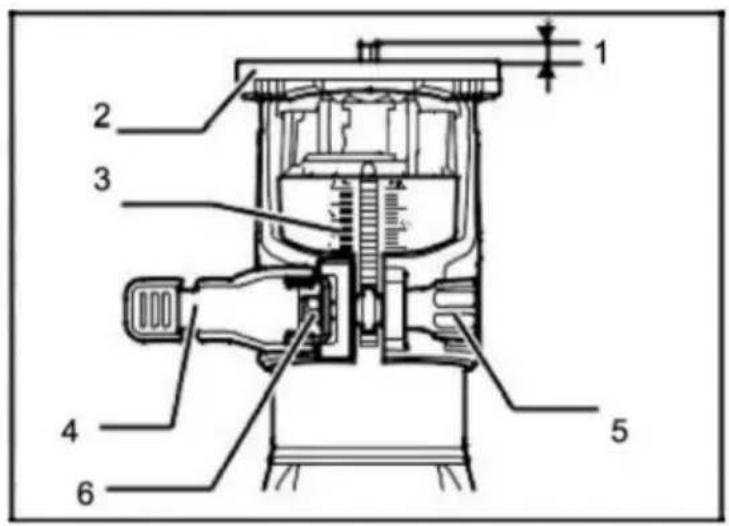

Dostosuj wysunięcie bitu

1b. Wyreguluj wysuniętą część wiertła: poluzuj dźwignię blokującą i przesuń podstawę narzędzia w górę lub w dół, zgodnie z życzeniem, obracając śrubę regulacyjną. Po regulacji mocno dokręć dźwignię blokującą, aby zabezpieczyć podstawę narzędzia.

1. baza narzędzi
2. skala
3. dźwignia blokująca
4. śruba regulacyjna
5. nakrętka sześciokątna

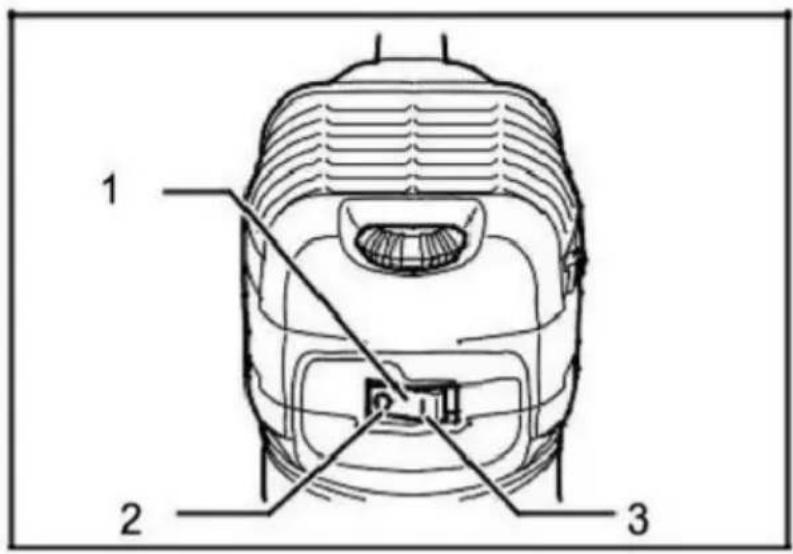

Przełącz działanie

Aby uruchomić narzędzie, naciśnij stronę „ON” (I) przełącznika.

Aby zatrzymać narzędzie, naciśnij stronę OFF(0) przełącznika.

1. Przełącznik

2.Strona WYL(O)

3.ON(I)strona

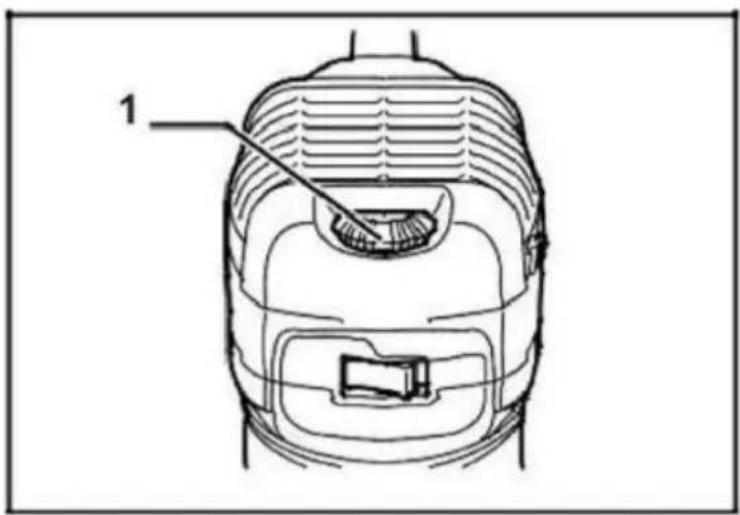

Pokrętło regulacji prędkości

Prędkość narzędzia można zmienić, obracając pokrętło i ustawiając je na daną wartość liczbową od 1 do 6. Większą prędkość uzyskuje się, obracając pokrętło w kierunku liczby 6. Niższą prędkość uzyskuje się, obracając je w kierunku liczby 1.

Umożliwia to wybór idealnej prędkości dla optymalnego materiału przetwarzanie, prędkość może być prawidłowo dostosowana do materiału i średnicy bitu. Zapoznaj się z tabelą, aby poznać zależność między numer

ustawienia pokrętła i przybliżoną prędkość narzędzia.

Numer	Obtocy na minurow
1	10000
2	13000
3	17000
4	21000
5	25000
6	30000

1. Pokrętło regulacji prędkości

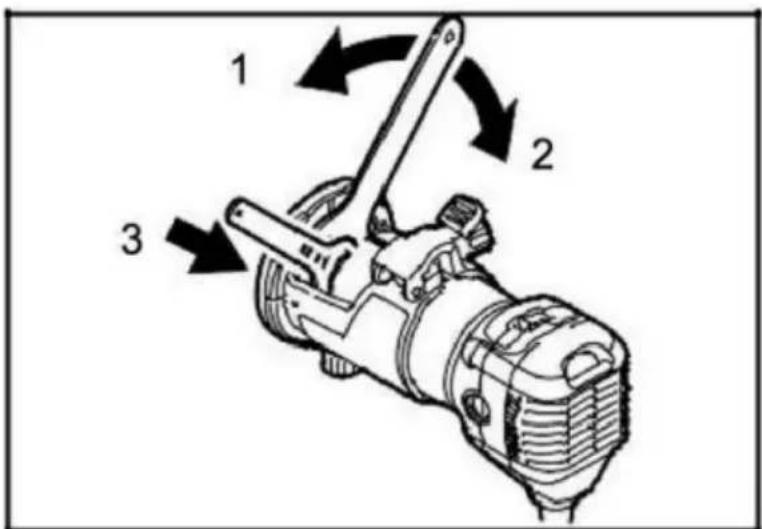

Montaż i demontaż frezu

Włóż końcówkę do końca w stożek zbiorczy i dokręć nakrętkę zbiorczą zabezpieczenie dwoma kluczami lub naciśnięciem blokady wału i użyciem dostarczony klucz, wyjmij bit i postępuj zgodnie z procedurą instalacji odwracać.

1. Dokreć 2. Poluzuj
2. Trzymaj

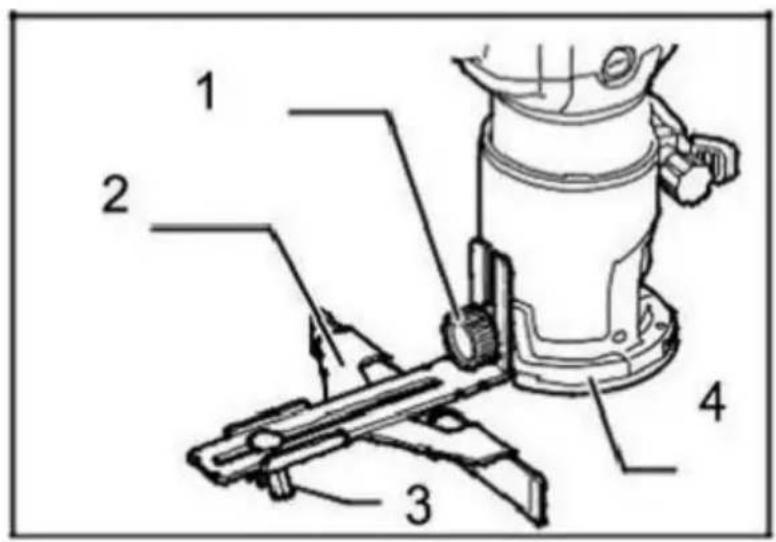

Praca z prowadnicą prostą Prowadnica prosta jest skutecznie używana do prostych cięć podczas fazowania lub rowkowania. Przymocuj płytkę prowadzącą do prowadnicy prostej za pomocą śruby i nakrętki motylkowej. Przymocuj prowadnicę prostą za pomocą śruby zaciskowej (A). Poluzuj nakrętkę motylkową na prowadnicy prostej i wyreguluj odległość między bitem a prowadnicą prostą. Po osiągnięciu żądanej odległości mocno dokręć nakrętkę motylkową.

Praca z prowadnicą prostą Prowadnica prosta jest skutecznie używana do prostych cięć podczas fazowania lub rowkowania. Przymocuj płytkę prowadzącą do prowadnicy prostej za pomocą śruby i nakrętki motylkowej. Przymocuj prowadnicę prostą za pomocą śruby zaciskowej (A). Poluzuj nakrętkę motylkową na prowadnicy prostej i wyreguluj odległość między bitem a prowadnicą prostą. Po osiągnięciu żądanej odległości mocno dokręć nakrętkę motylkową.

Praca okrężna

Prowadnica prosta jest skutecznie używana do prostych cięć podczas fazowania lub rowkowania. Przymocuj płytkę prowadzącą do prowadnicy prostej za pomocą śruby i nakrętki motylkowej. Przymocuj prowadnicę prostą za pomocą śruby zaciskowej (A). Poluzuj nakrętkę motylkową na prowadnicy prostej i wyreguluj odległość między bitem a prowadnicą prostą. Po osiągnięciu żądanej odległości mocno dokręć nakrętkę motylkową.

1. Śruba
2. Płytka prowadząca
3. Prowadnica prosta
4. Nakrętka skrzydełkowa

1. Śruba zaciskowa (A)
2. Prowadnica prosta
3. Nakrętka skrzydełkowa 4. Podstawa

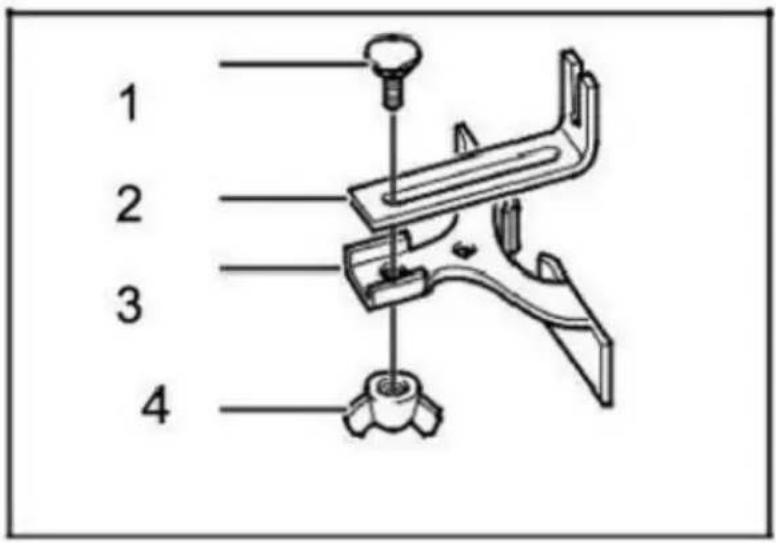

Praca okrężna

Można wykonać prace okrężne, jeśli zmontujesz prostą prowadnicę i płytkę prowadzącą, jak pokazano na rysunkach. Minimalny i maksymalny promień okręgów do wycięcia (odległość między środkiem okręgu a środkiem wiertła) jest następujący:

1. Nakrętka skrzydełkowa
2. Płytka prowadząca
3. Prowadnica prosta
4. Uchwyt środkowy
5. Śruba

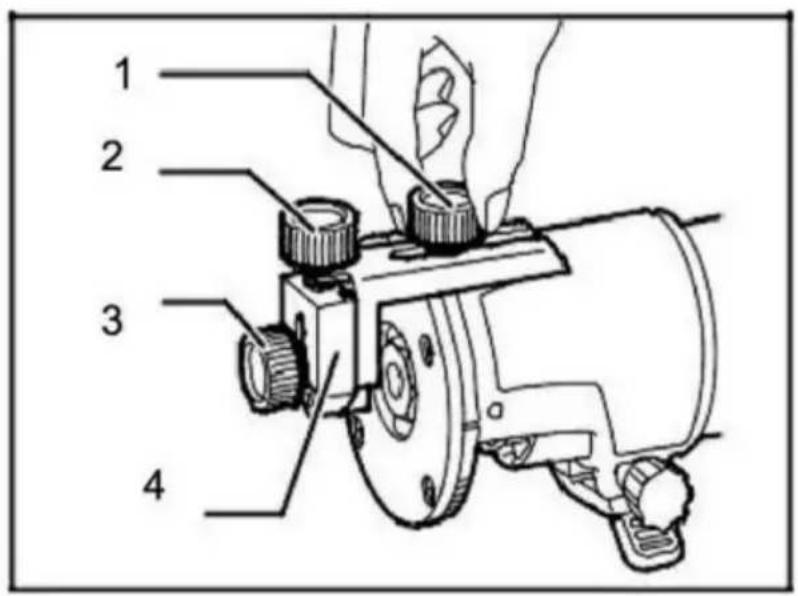

Prowadnica trymera

Przycinanie, zakrzywione cięcia w fornirach meblowych itp. można łatwo wykonać za pomocą prowadnicy trymera. Rolka prowadząca porusza się po krzywej i zapewnia dokładne cięcie. Zainstaluj prowadnicę trymera na podstawie narzędzia za pomocą śruby zaciskowej (A). Dokręć śrubę zaciskową (B) i wyreguluj odległość między bitem a prowadnicą trymera, obracając śrubę regulacyjną. Po osiągnięciu żądanej odległości dokręć śrubę zaciskową (B), aby zamocować prowadnicę trymera na miejscu.

Podczas cięcia przesuwaj narzędzie tak, aby rolka prowadząca poruszała się po boku przedmiotu obrabianego.

1. Śruba zaciskowa (A)
2. Śruba regulacyjna
3. Śruba zaciskowa (B)

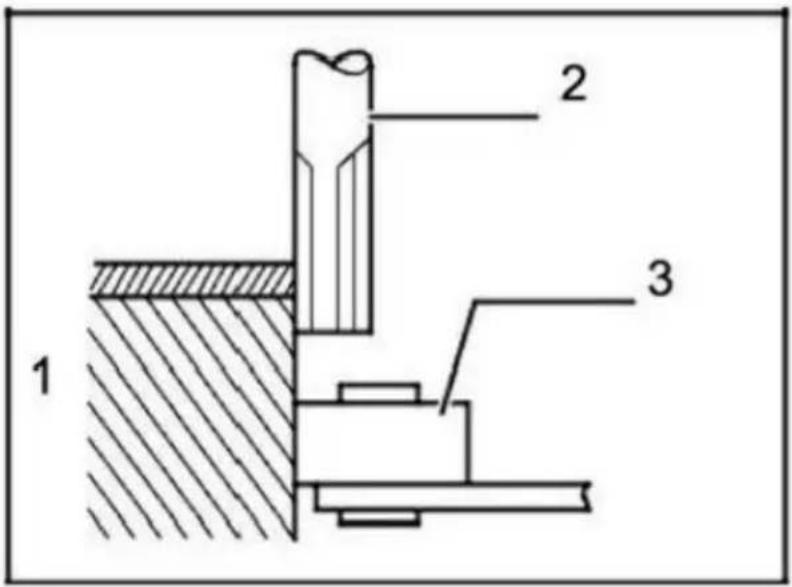

4. Prowadnica trymera

1. Przedmiot obrabiany 2.Bit
2. Rolka prowadząca

Przeciążać

Silnik Twojego routera elektrycznego może zostać uszkodzony, gdy zostanie przeciążony. Jest to wynikiem nadmiernego ciśnienia roboczego przez dłuższy okres.

Dlatego nie należy próbować zwiększać prędkości pracy poprzez zwiększanie nacisku na maszynę.

Wymiana szczotki węglowej

Regularnie wyjmuj i sprawdzaj szczotki węglowe. Wymień je, gdy zużyją się do pewnego stopnia. Utrzymuj szczotki węglowe w czystości i pozwól im swobodnie wsuwać się do uchwytów. Obie szczotki węglowe należy wymieniać w tym samym czasie.

Należy używać wyłącznie identycznych szczotek węglowych.

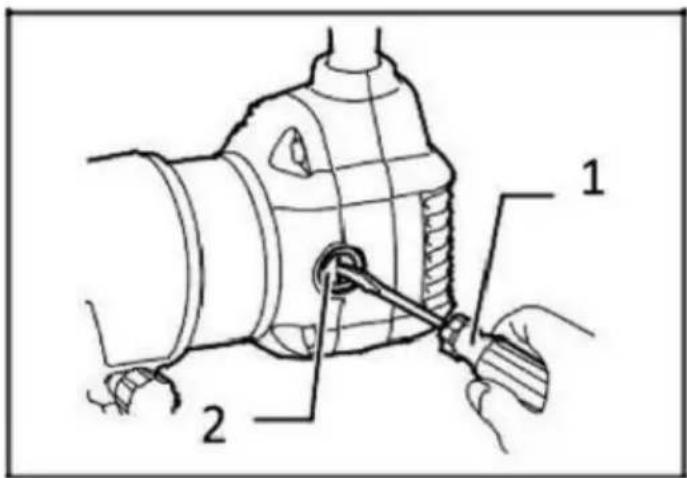

Użyj śrubokręta, aby zdjąć zaślepki uchwytów szczotek. Wyjmij zużyte szczotki węglowe, włóż nowe i zabezpiecz zaślepki uchwytów szczotek. Aby zachować BEZPIECZEŃSTWO i NIEZAWODNOŚĆ produktu, naprawy, wszelkie inne prace konserwacyjne lub regulacje powinny być wykonywane przez autoryzowane centra serwisowe, zawsze przy użyciu części zamiennych.

1. Śrubokręt
2. Nasadka uchwytu na szczotkę

DZIAŁANIE

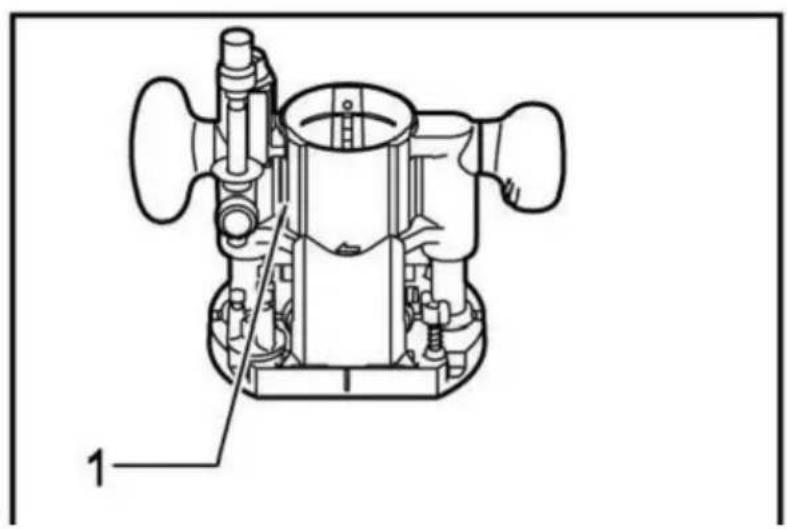

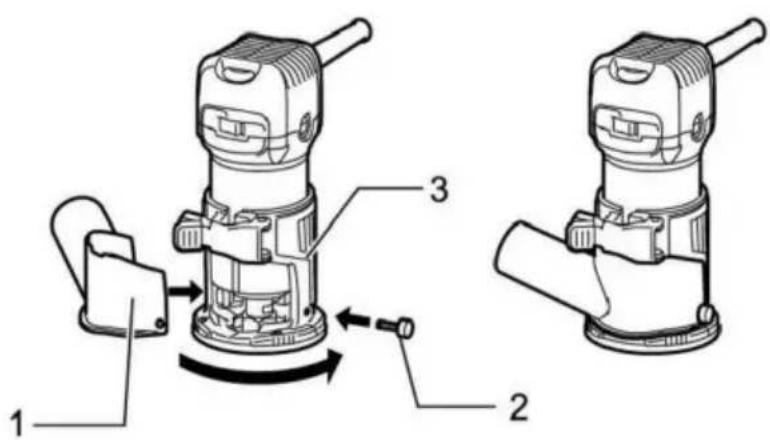

Do podstawy maszyny do przycinania

1. Odpylacz
2. Śruba motylkowa 3.

Podstawa maszyny do przycinania

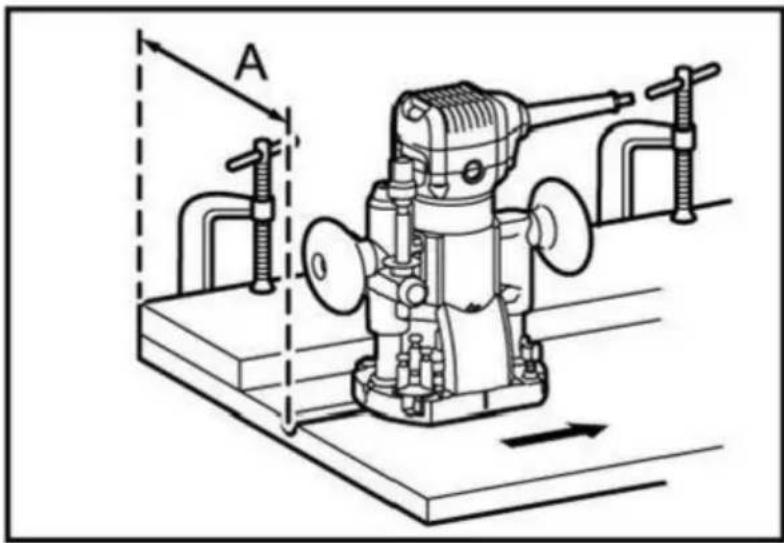

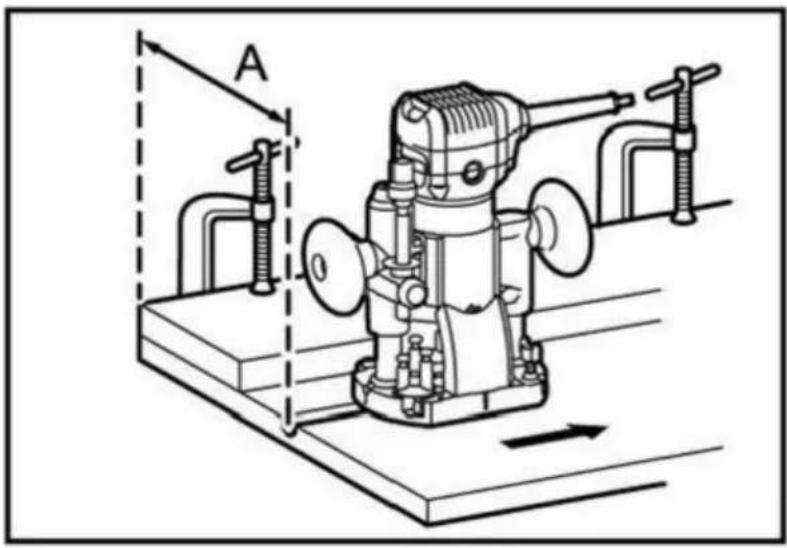

Bądź ostrożny

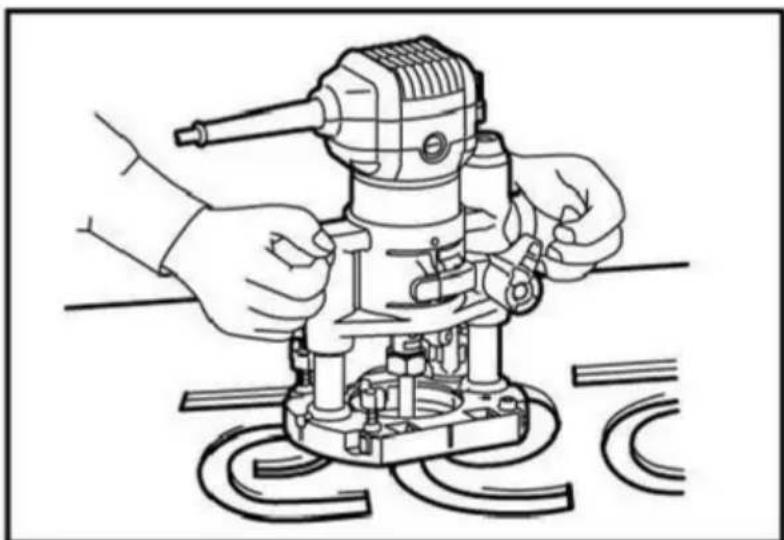

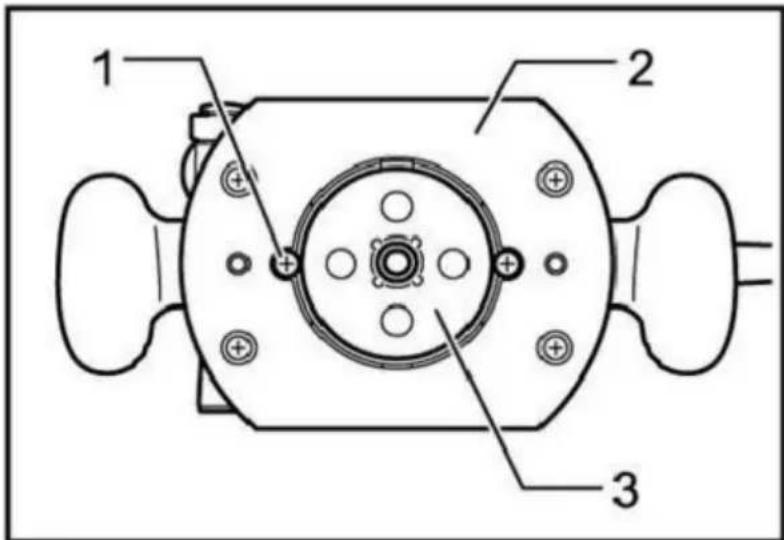

- Podczas używania jako maszyny grawerującej należy trzymać narzędzie mocno obiema rękami.

1. Śruba
2. Uchwyt gałkowy
3. Płyta bazowa offsetowa

Jeśli używasz tego narzędzia jako maszyny do grawerowania, wciśnij je całkowicie w wyciętą podstawę (akcesoria opcjonalne) w celu instalacji. W zależności od sytuacji możesz użyć uchwytu pokrętła lub uchwytu prętowego (akcesoria opcjonalne).

1. Pokrętło regulacyjne 2.

Dźwignia blokująca 3.

Wskaźnik głębokości 4.

Nakrętka nastawcza pręta blokującego

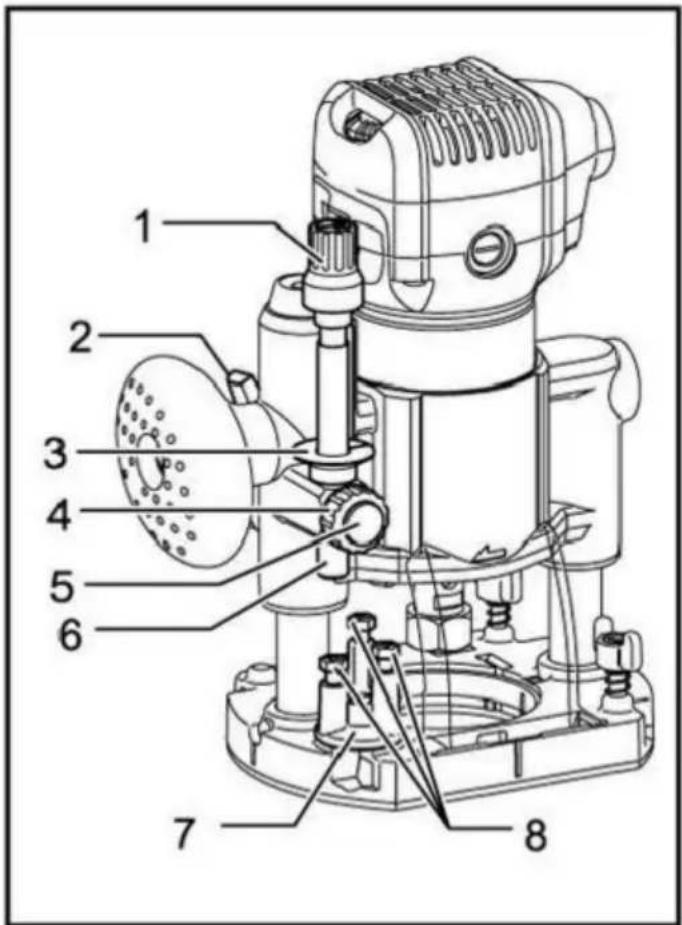

1. Przycisk szybkiego podawania
2. Pręt ogranicznika
3. Blokada ogranicznika
4. Śruba regulacyjna

Umieść narzędzie na płaskiej powierzchni. Poluzuj dźwignię blokującą i opuść korpus, aż głowica tnąca dotknie płaskiej powierzchni. Dokręć dźwignię blokującą, aby zablokować kadłub.

Obróć dźwignię stopu, nakrętkę nastawczą przeciwnie do ruchu wskazówek zegara. Opuść pręt stopu, aż dotknie śruby regulacyjnej. Ustaw wskaźnik głębokości.

1. Śruba
2. Podpora płyty prowadzącej 3.

Nakrętka motylkowa

1. Śruba
2. Nakrętka motylkowa
3. Płytka prowadząca
4. Prowadnica liniowa
5. Śruba motylkowa

Zamontuj prowadnicę prostą do wspornika prowadnicy za pomocą nakrętki motylkowej (opcjonalnie)

akcesoria). Włóż wspornik prowadzący do otworu w wyciętej podstawie i dokręć śrubę motylkową. Aby wyregulować odległość między głowicą tnącą a prowadnicą liniową, poluzuj nakrętkę motylkową. Po osiągnięciu wymaganej odległości dokręć nakrętkę motylkową, aby zamocować prowadnicę liniową na miejscu.

Prowadnica liniowa (akcesoria opcjonalne)

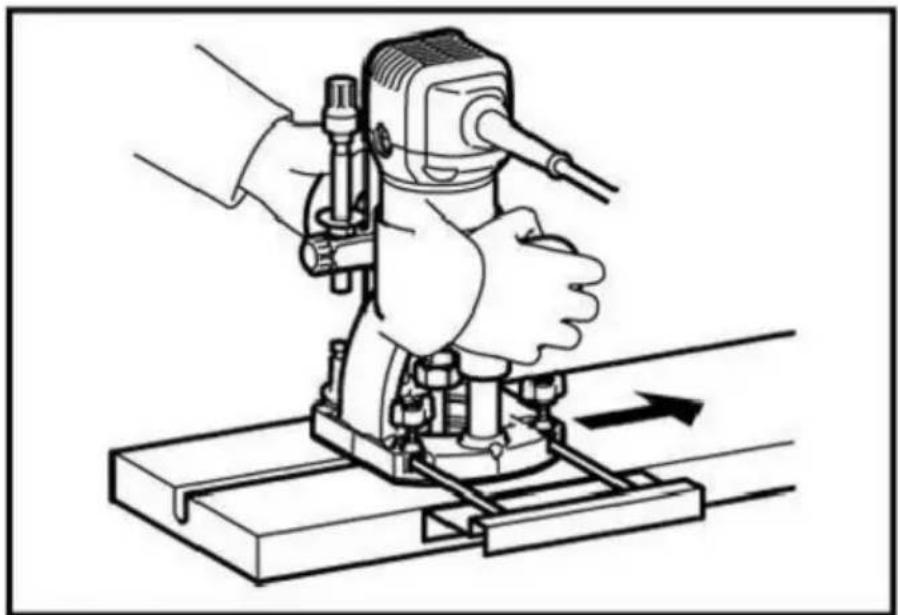

Przy struganiu skośnym lub długowaniu stosuje się prowadnicę liniową do obróbki liniowej. Cięcie jest szczególnie skuteczne.

Płytka prowadząca próbnika (akcesoria opcjonalne)

Prowadnica wzorca próbki ma tuleję, przez którą przechodzi głowica tnąca, co umożliwia stosowanie narzędzi w trybie wzorca próbki. Podczas instalacji

płytkę prowadzącą próbnika, proszę poluzować śrubę na podstawie narzędzia, włożyć płytkę prowadzącą próbnika, a następnie dokręcić śrubę.

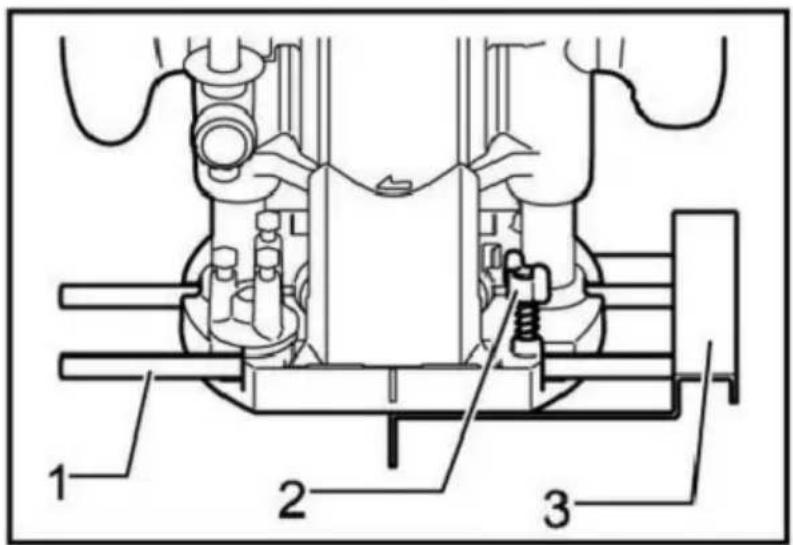

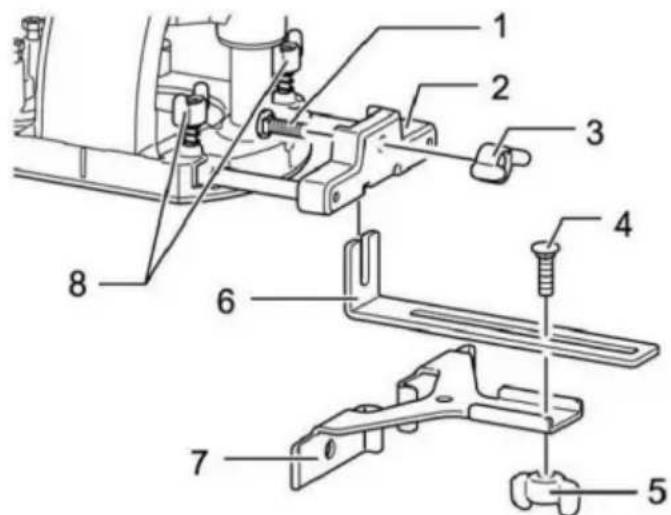

1. Pręt prowadzący
2. Śruba motylkowa 3.

Prowadnica liniowa

Podczas montażu prowadnicy prostej włóż pręt prowadzący do otworu w podstawie wycięcia. Wyreguluj odległość między głowicą tnącą a płytą prowadnicy liniowej. Po osiągnięciu wymaganej odległości dokręć śruby motylkowe, aby zamocować płytę prowadnicy liniowej na miejscu. Podczas cięcia przesuwaj narzędzie, gdy prowadnica liniowa znajduje się na równi z jedną stroną obrabianego przedmiotu.

1. Śruba
2. Postument
3. Wzorcowy wskaźnik

Zamocuj próbnik na przedmiocie obrabianym. Umieść narzędzie na próbniku i przesuń je, przesuwając jednocześnie płytkę prowadzącą próbnika wzdłuż boku próbnika.

Jeżeli odległość (a) między jedną stroną obrabianego przedmiotu a pozycją cięcia jest zbyt duża dla prowadnicy liniowej lub jeżeli jedna strona obrabianego przedmiotu nie jest prosta, prowadnicy liniowej nie można użyć. W takim przypadku prostą płytę prowadzącą można mocno zamocować do obrabianego przedmiotu i przytrzymać przy podstawie maszyny grawerującej jako płytę prowadzącą. Przesuwaj narzędzie w kierunku strzałki.

1. Głowica tnąca
2. Postument
3. Próbka 4. Przedmiot obrabiany 5. Odległość (X)
4. Średnica zewnętrzna płytki prowadzącej próbkę
5. Prowadnica próbnika

Uwagi: Przedmiot obrabiany zostanie wycięty w rozmiarze nieznacznie różniącym się od rozmiaru wzorca próbki. Pozostaw pewną odległość (x) między głowicą tnącą a zewnętrzną stroną płytki prowadzącej wzorca próbki. Odległość (x) można obliczyć za pomocą następującego równania: Odległość (x) = (średnica zewnętrzna płytki prowadzącej wzorca próbki - średnica głowicy tnącej) / 2

Do cięcia w podstawie (akcesoria opcjonalne)

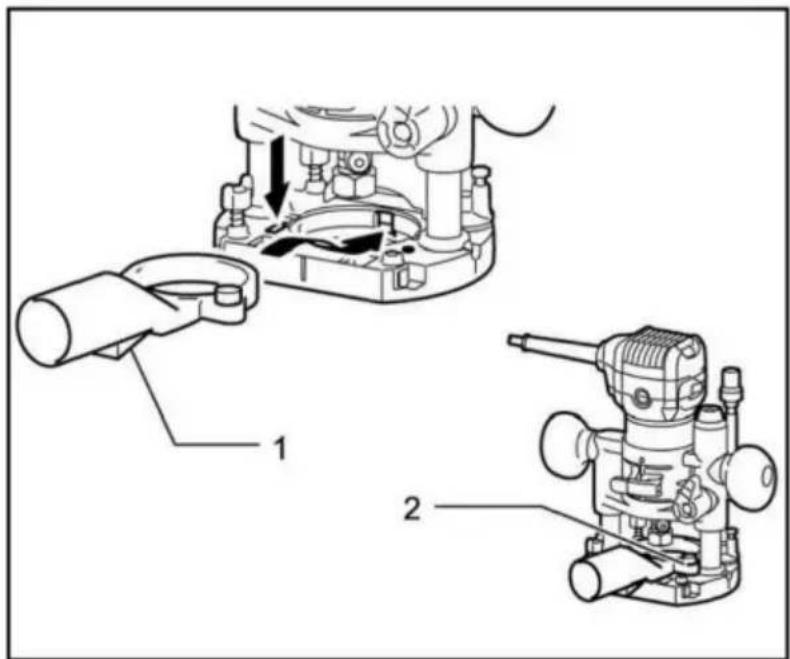

1. Odpylacz
2. Śruba motylkowa

Użyj odpylacza, aby usunąć kurz. Użyj śrub motylkowych, aby zainstalować port odpylania na podstawie narzędzia, tak aby wypukła część portu odpylania została osadzona w rowku na podstawie narzędzia. Następnie podłącz wąż odkurzacza do portu odpylania.

Standardowa konfiguracja

Frez 6,35 mm Frez 8 mm

Prowadnica prosta

Prowadnica wykańczająca

Podstawa maszyny do przycinania Klucz 13

22 klucz

Tuleja zaciskowa stożkowa 6,35 mm

Tuleja zaciskowa stożkowa 8 mm

Kup akcesoria

Zespół podstawy uchylnej

Zespół podstawy ciętej

Zespół podstawy przesuniętej

Tuleja zaciskowa stożkowa 6

mm Tuleja zaciskowa stożkowa 9,53 mm

Seria jednopodstawowa

Seria z podwójną podstawą

VEVOR®

TOUGH TOOLS, HALF PRICE

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE

Wsparcie techniczne i elektroniczny certyfikat gwarancji www.vevor.com/support

PODKASZARKA ELEKTRYCZNA

USR WIN Ik

MODEL:0700C
