BRUKSANVISNING 0700C Vevor

Teknisk support och e- garanticertifikat www.vevor.com/support

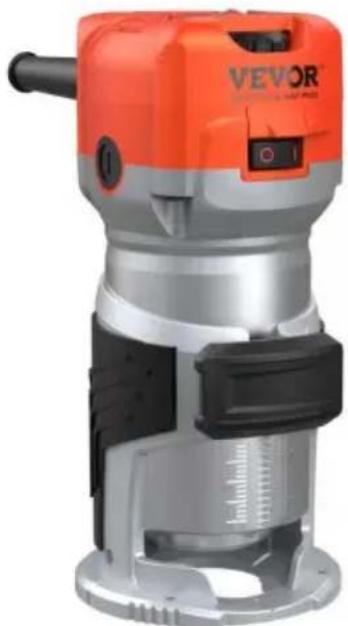

ELEKTRISK TRIMMER

USR WIN L

MODELL: 0700C

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena

VEVOR®

TOUGH TOOLS, HALF PRICE

ELEKTRISK TRIMMER

MODELL: 0700C

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Läs denna bruksanvisning noggrant innan du använder maskinen. Se till att du vet hur maskinen fungerar och hur den ska användas. Underhåll maskinen i enlighet med instruktionerna och se til att maskinen fungerar korrekt. Förvara denna bruksanvisning och annan bifogad dokumentation tillsammans med maskinen.

TEKNISKA SPECIFIKATIONER

Modell	0700C
Märkspänning	120V/60Hz 220-240V/50Hz
Driva	800w
ingen lasthastighet	10000-30000/RPM
Nettovikt	1,8 kg

VEVOR 1 2 3 4 5

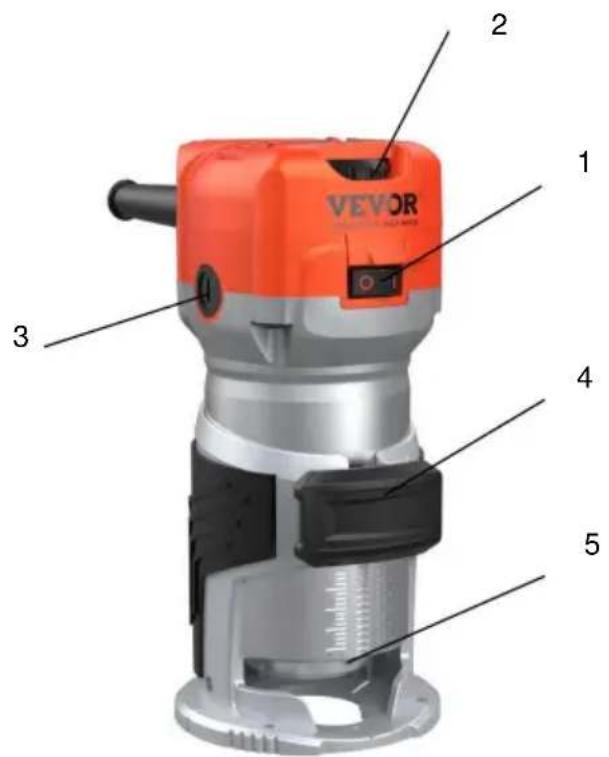

Översikt

1. Byt
2. Variabel hastighet
3. Kolborstlock 4.
   Låsknapp 5. LED- lampa

Allmänna säkerhetsinstruktioner för elektriska verktyg

Denna enhet är uteslutande för privat bruk. Den är inte lämplig för kommersiellt bruk.

	Varning - För att minska risken för skada måste användaren läsa bruksanvisningen noggrant.
	Varning- Var noga med att bära ögonskydd när du använder denna produkt.
	Denna symbol, placerad före en säkerhetskommentar, indikerar en slags försiktighetsåtgärd, varning eller fara. Att ignorera denna varning kan leda till en olycka För att minska risken för skada, brand eller elstöt, följ alltid rekommendationen nedan.
	Växelström Denna
	produkt är av skyddsklass II. Det betyder att den är utrustad med förstärkt eller dubbel isolering.
	FCC-information:Denna enhet uppfyller del 15 av FCC-reglerna. Användningen är föremål för följande två villkor: (1) Den här enheten får inte orsaka skadliga störningar, och (2) den här enheten måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka öönskad drift Information om kassering: Denna produkt är föremål för tillhandahållande
	av Europeiska direktivet 2012/19/EG. Symbolen som visar en softunna korsad anger att produkten kräver separat sophämtning i EU. Detta gäller för produkten och alla tillbehör märkta med denna symbol. Produkter märkta som sådana får inte slängas tillsammans med vanligt hushållsavfall, utan måste tas till en insamlingsställe för återvinning av elektriska och elektroniska apparater

WARNING! Läs alla instruktioner. Underlåtenhet att följa alla

instruktionerna nedan kan resultera i elektriska stötar, brand och/eller allvarliga skador: SPARA

DESSA

INSTRUKTIONER FÖR FRAMTIDA REFERENS.

1) Säkerhet på arbetsplatsen

Håll arbetsområdet rent och väl upplyst. Röriga och mörka områden inbjuder olyckor.

Använd inte maskiner i explosiva miljöer, såsom i

närvaro av brandfarliga vätskor, gaser eller damm. Maskiner skapar gnistor som kan antända damm eller ångor.

Håll barn och åskådare borta när du använder en maskin.

Distraktioner kan få dig att tappa kontrollen.

2) Elsäkerhet

Maskinens stickproppar måste matcha uttaget. Modifiera aldrig kontakten på något sätt. Do använd inte några adapterkontakter med jordade (jordade) maskiner. Oförändrad kontakter och matchande uttag minskar risken för elektriska stötar. ÿ

Undvik kroppskontakt med jordade eller jordade ytor som rör, radiatorer, spisar och kylskåp. Det finns en ökad risk för elektrisk stöt om din kropp är jordad eller jordad. ä Utsätt inte maskiner för regn eller våta förhållanden. Vatten som kommer in i en maskinen ökar risken för elektriska stötar.

ÿ Missbruk inte sladden. Använd aldrig sladden för att bära, dra eller koppla ur maskinen. Håll sladden borta från värme, olja, vassa kanter eller rörliga delar. Skadade eller trasslade sladdar ökar risken för elektrisk stöt.

ÿ När du använder en maskin utomhus, använd en lämplig förlängningssladd för utomhusbruk. Användning av en sladd som är lämplig för utomhusbruk minskar risker av elektrisk stöt.

ÿ Om det är oundvikligt att använda ett elverktyg på en fuktig plats, använd en jordfelsbrytare (RCD) skyddad matning. Användning av en RCD minskar risken för elektriska stötar.

3) Personsäkerhet

ÿ Var uppmärksam. Titta på vad du gör och använd sunt förnuft när köra en maskin. Använd inte en maskin när du är trött eller påverkad av droger, alkohol eller mediciner. Ett ögonblick av ouppmärksamhet när du använder maskiner kan leda till allvarliga personskador skada.

ÿ Använd säkerhetsutrustning. Använd alltid ögonskydd. Säkerhetsutrustning

som dammmärken, halkfria skyddsskor, hjälm eller hörsel skydd som används för lämpliga förhållanden kommer att minska personskador. ä Undvik oavsiktlig start. Se till att strömbrytaren är i avstängt läge innan koppla in den. Bär maskiner med fingret på strömbrytaren eller Att koppla in maskiner som har strömbrytaren på inbjuder till olyckor.

ÿ Ta bort eventuell justeringsnyckel eller skiftnyckel innan du sätter på maskinen. A skiftnyckel eller en nyckel som lämnas fäst på en roterande del av maskinen kan leda till personskada.

ÿ Räck inte för mycket. Håll alltid rätt fotfäste och balans. Detta möjliggör bättre kontroll över maskinen i oväntade situationer. ä Klä dig ordentligt.

Bär inte löst sittande kläder eller smycken. Håll ditt hår, kläder och handskar borta från rörliga delar. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar.

ÿ Om anordningar tillhandahålls för anslutning av dammutsug och insamlingsanläggningar, se till att dessa är anslutna och används på rätt sätt. Användning av dessa enheter kan minska dammrelaterade faror. ÿ

Låt inte förtrogenhet från frekvent användning av verktyg göra det möjligt för dig bli självbelåtna och ignorera verktygssäkerhetsprinciperna. En slarvig åtgärder kan orsaka allvarliga skador inom en bråkdel av en sekund.

4) Maskinanvändning och skötsel

ÿ Tvinga inte maskinen. Använd rätt maskin för din applikation. Rätt maskin kommer att göra jobbet bättre och säkrare till priset för som den designades.

ÿ Använd inte maskinen om strömbrytaren inte slår på och av den. Några maskin som inte kan styras med strömbrytaren är farlig och måste repareras. ÿ

- Koppla bort kontakten från strömkällan innan du gör något justeringar, byte av tillbehör eller förvaring av maskiner. Sådan förebyggande säkerhetsåtgärder minskar risken att starta maskinen av misstag.

ÿ Förvara inaktiva maskiner utom räckhåll för barn och låt inte dem personer som inte är bekanta med maskinen eller dessa bruksanvisningar maskinen. Maskiner är farliga i händerna på outbildade användare.

ÿ Underhåll maskiner. Kontrollera för felinriktning eller fastsättning av rörliga delar, brott på delar och andra tillstånd som kan påverka

maskinens funktion. Om den är skadad, låt maskinen repareras innan

använda. Många olyckor orsakas av dåligt underhållna maskiner. y Håll

skärverktyg vassa och rena. Rätt underhållna skärverktyg

med vassa skäreggar är mindre benägna att binda och är lättare att

kontrollera.

ÿ Använd maskinen, tillbehör och verktygskronor etc. i enlighet med

dessa instruktioner och i

Det sätt som är avsett för den speciella typen av maskin, med hänsyn tagen

arbetsförhållandena och det arbete som ska utföras. Användning av maskinen

för operationer som skiljer sig från avsett kan leda till en farlig situation. ä Håll handtag

och greppytor torra, rena och fria från olja och

fett. Halta handtag och greppytor gör det inte säkert

hantering och kontroll av verktyget i oväntade situationer.

5) Service

ÿ Låt din maskin servas av en kvalificerad reparatör som endast använder identiska reservdelar.

Detta säkerställer att maskinens säkerhet upprätthålls. ä Behåll etiketter

och namnskyltar på verktyget. Dessa bär viktiga

säkerhetsinformation. Om den är oläslig eller saknas, kontakta VEVOR för en

ersättning. ÿ

Typ Y-tillbehör: Om nätsladden är skadad måste den bytas ut

av tillverkaren, dess serviceombud eller liknande kvalificerade personer i

för att undvika fara.

DRIFTINSTRUKTIONER

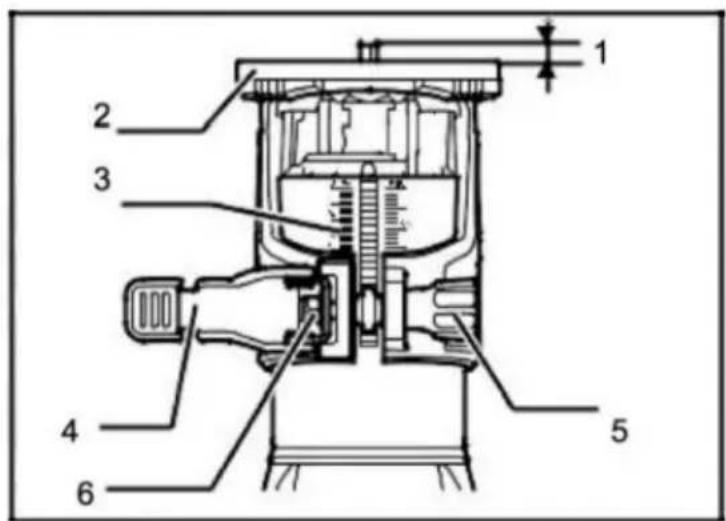

Justera bitens utsprång

1b justera bitets utsprång, lossa lässpaken och flytta verktyget

bas upp eller ner efter önskemål genom att vrida på justerskruven. Efter justering,

dra åt lässpaken ordentligt för att säkra verktygsbasen.

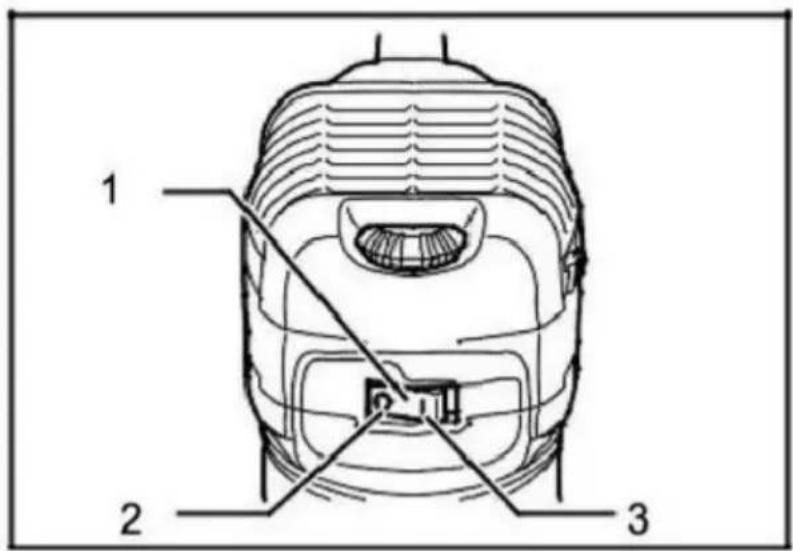

För att starta verktyget, tryck på ON (I) "sidan av omkopplaren. För att stoppa verktyget, tryck på OFF(0)"-sidan av omkopplaren

1 2 3

1. Switch

2.OFF(O) sida

3.PÅ(I)sidan

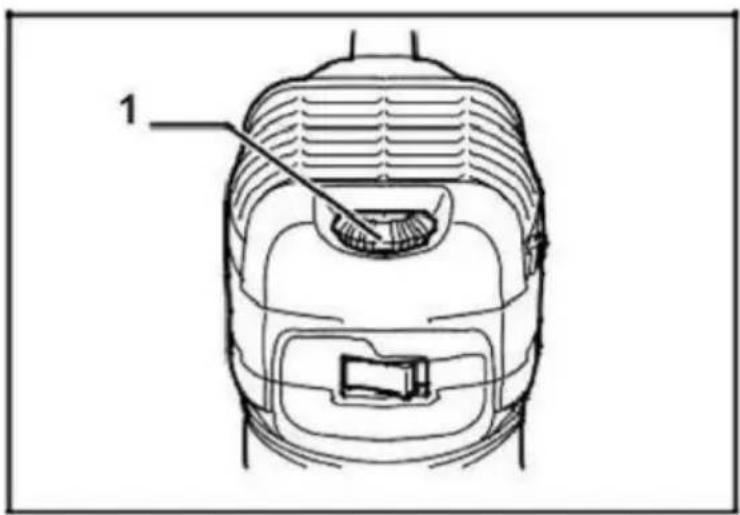

Hastighetsjusteringsratt

Verktygets hastighet kan ändras genom att vrida hastigheten och justera ratten till den givna sifferinställningen från 1 till 6. Högre hastighet erhålls när ratten vrids i riktning mot nummer 6. Och lägre hastighet erhålls när den vrids i riktning mot nummer 1.

Detta gör att den idealiska hastigheten kan väljas för optimalt material bearbetning kan hastigheten justeras korrekt för att passa materialet och bitsdiameter. Se tabellen för förhållandet mellan antal

inställningar på ratten och den ungefärliga verktygshastigheten.

Antal	RPM
1	10ÿ000
2	13ÿ000
3	17ÿ000
4	21ÿ000
5 25ÿ000
6	30ÿ000

1

1. Hastighetsjusteringsratt

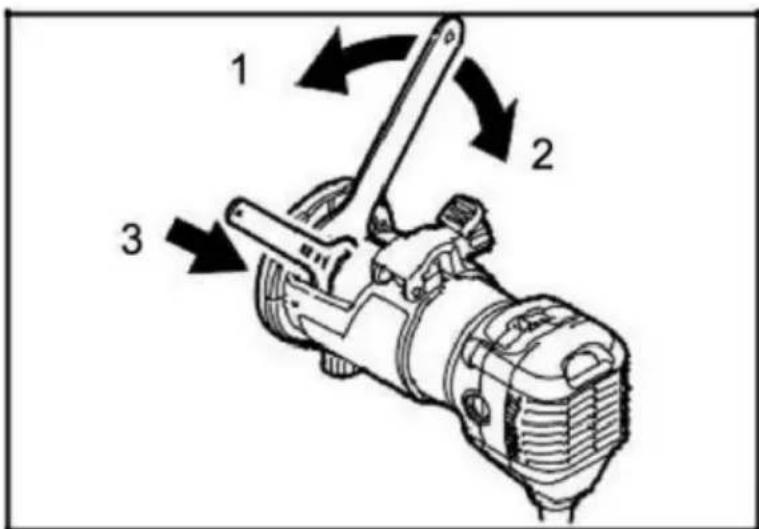

Installera eller ta bort trimmerbit

Sätt in borrkronan hela vägen in i uppsamlingskonen och dra åt uppsamlingsmuttern säkerhet med de två skiftnycklarna eller genom att trycka på axellåset och använda medföljande skiftnyckel, lb ta bort biten och följ installationsproceduren i motsatt.

1 2 3

1. Dra åt
2. Lossa
3. Håll

Manövrering med rak styrning

Den raka styrningen används effektivt för raka snitt vid fasning eller spårning. Fäst styrplattan på den raka styrningen med bulten och vingmuttern. Fäst den raka styrningen med klämskruven (A). Lossa vingmuttern på den raka styrningen och justera avståndet mellan borrkronan och den raka styrningen. Dra åt vingmuttern ordentligt på önskat avstånd.

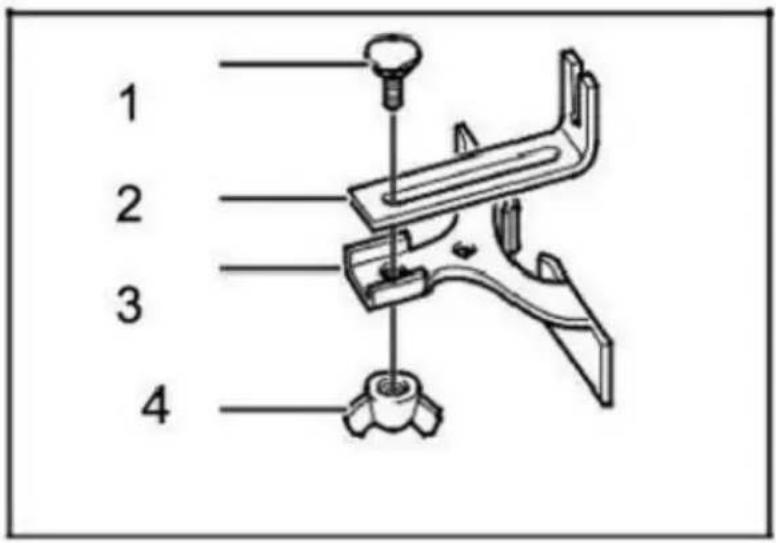

Cirkulärt arbete

Den raka styrningen används effektivt för raka snitt vid fasning eller räfflor. Fäst styrplattan på den raka styrningen med bulten och vingmuttern. Fäst den raka styrningen med klämskruven (A). Lossa vingmuttern på den raka styrningen och justera avståndet mellan borrkronan och den raka styrningen. Dra åt vingmuttern ordentligt på önskat avständ.

1 2 3 4

1.Bult

1. Styrplatta

3.Rak guide

1. Vingmutter

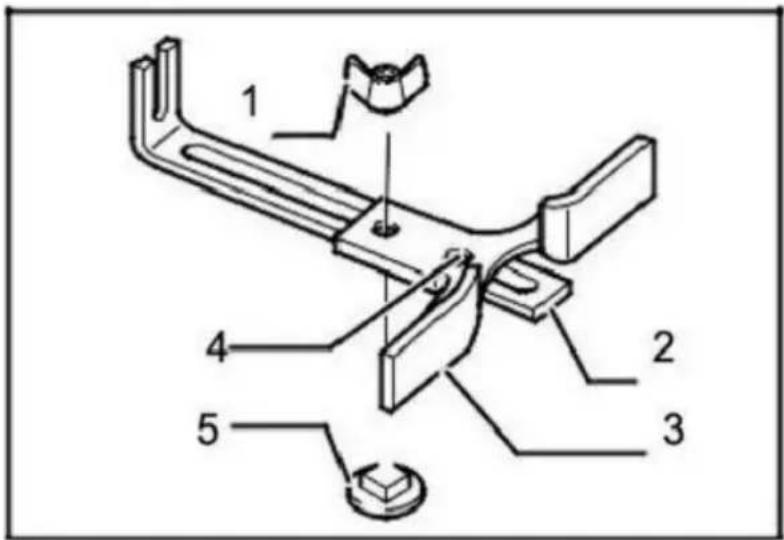

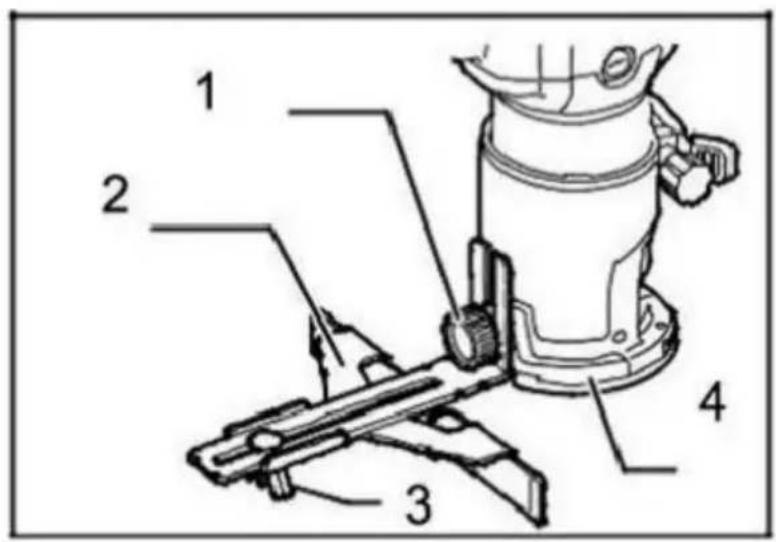

Cirkulärt arbete kan åstadkommas om du monterar den raka styrningen och styrplattan som visas i figurerna. Min och max radie för cirklar som ska skäras (avståndet mellan cirkelns centrum och bitens centrum) är som följer:

Min: 70 mm (2-3/4B)

Max: 221 mm (8-11/16")

1 2 3 4 5

1. Vingmutter
2. Styrplatta
   3.Rak guide
   4.Centrumhållare
3. Bult

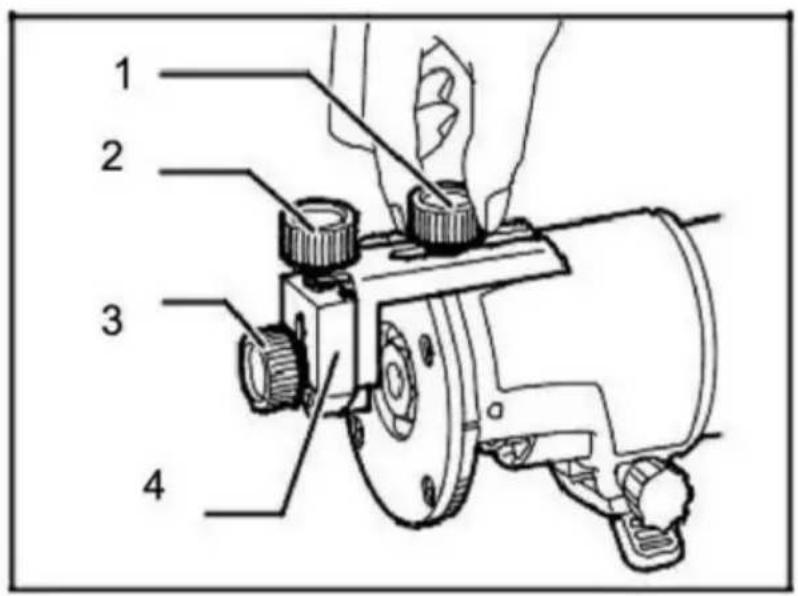

Trimmerguide

Trimning, böjda snitt i faner för möbler och liknande kan enkelt göras med trimmerguiden. Styrrullen åker kurvan och säkerställer ett fint snitt. Montera trimmerstyrningen på verktygsbasen med klämskruven (A). Lossa klämskruven (B) och justera avståndet mellan borrkronan och trimmerstyrningen genom att vrida på justerskruven. På önskat avstånd, dra åt klämskruven (B) för att säkra trimmerstyrningen på plats. När du skär, flytta verktyget med styrrullen på sidan av arbetsstycket.

1 2 3 4

1. Klämskruv (A)
2. Justerskruv
3. Klämskruv (B)
4. Trimmerguide

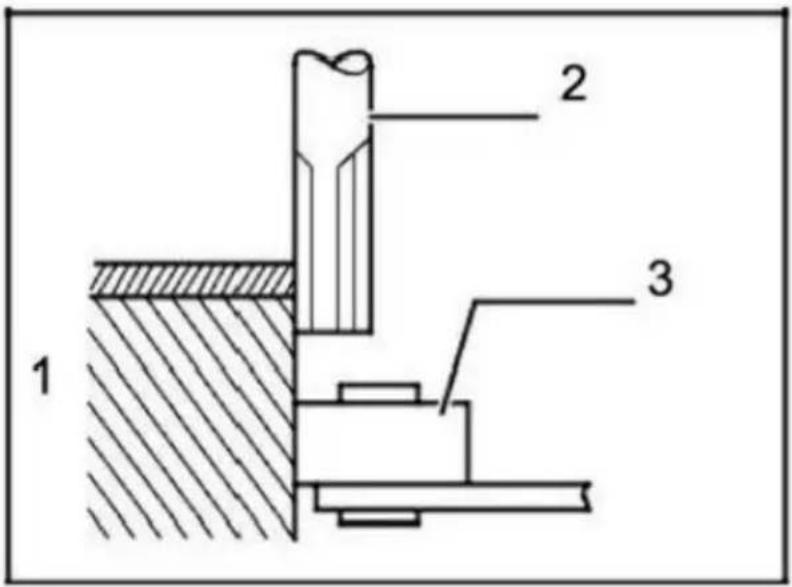

1 2 3

1. Arbetsstycke
   2 .Bit
2. Styrrulle

Överbelastning

Motorn på din elektriska router kan skadas vid överbelastning. Detta beror på för högt arbetstryck under en längre period.

Därför bör du inte försöka öka din arbetshastighet genom att öka trycket på din maskin.

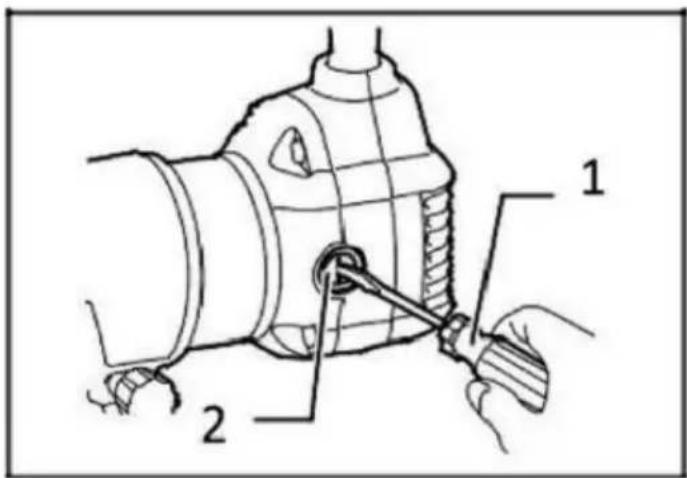

Byte av kolborste Ta bort

och kontrollera kolborstarna regelbundet. Byt ut dem när de är slitna till begränsad, märken. Håll kolborstarna rena och fria att glida in i hållarna. Båda kolborstarna bö bytas ut samtidigt.

Använd endast identiska kolborstar.

Använd en skruvmejsel för att ta bort borsthållarlocken. Ta ut de slitna kolborstarna, sätt i de nya och fäst borsthållarlocken, Ib underhåll produktsäkerhet och TILLFÖRLITLIGHET reparationer, annat underhåll eller justering ska utföras av auktoriserade servicecenter, alltid med reservdelar.

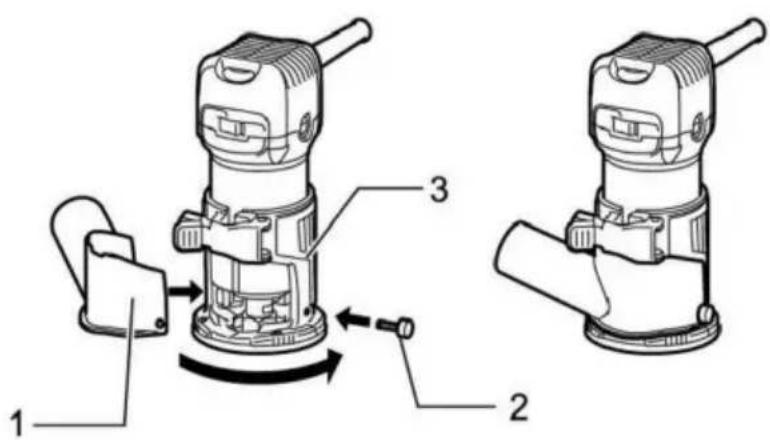

För trimning av maskinbas

1. Dammuppsamlare
   2.Fjärilsskruv
2. Trimningsmaskinens bas

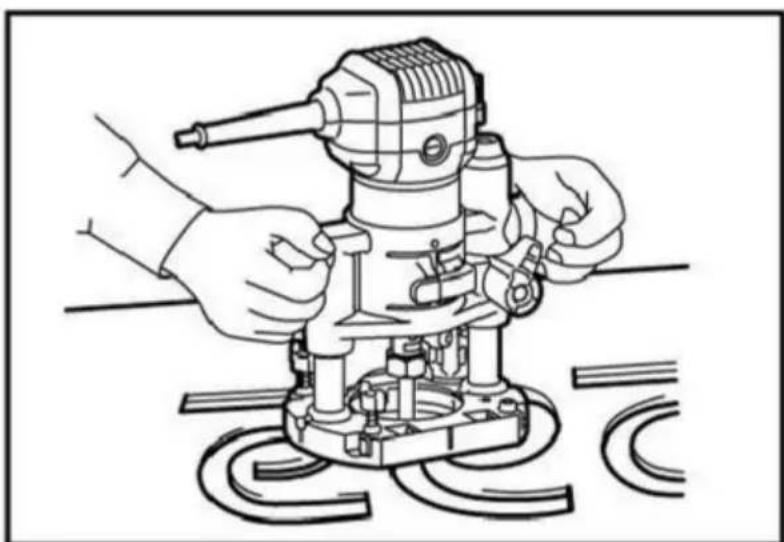

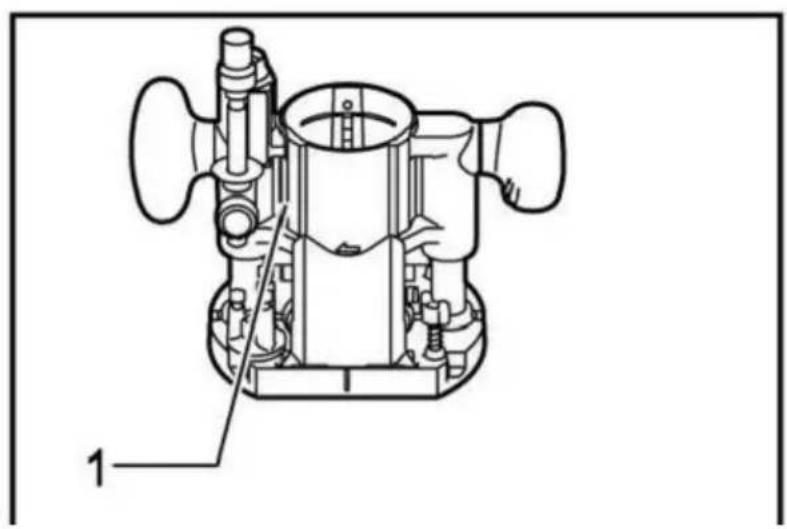

Vara försiktig

- När den används som graveringsmaskin, håll verktyget hårt med båda händerna.

När du använder det här verktyget som en graveringsmaskin, vänligen tryck in verktyget helt i den inskurna basen (valfria tillbehör) för installation. Beroende på driftssituationen kan du använda vredhandtag eller stavhandtag (tillval).

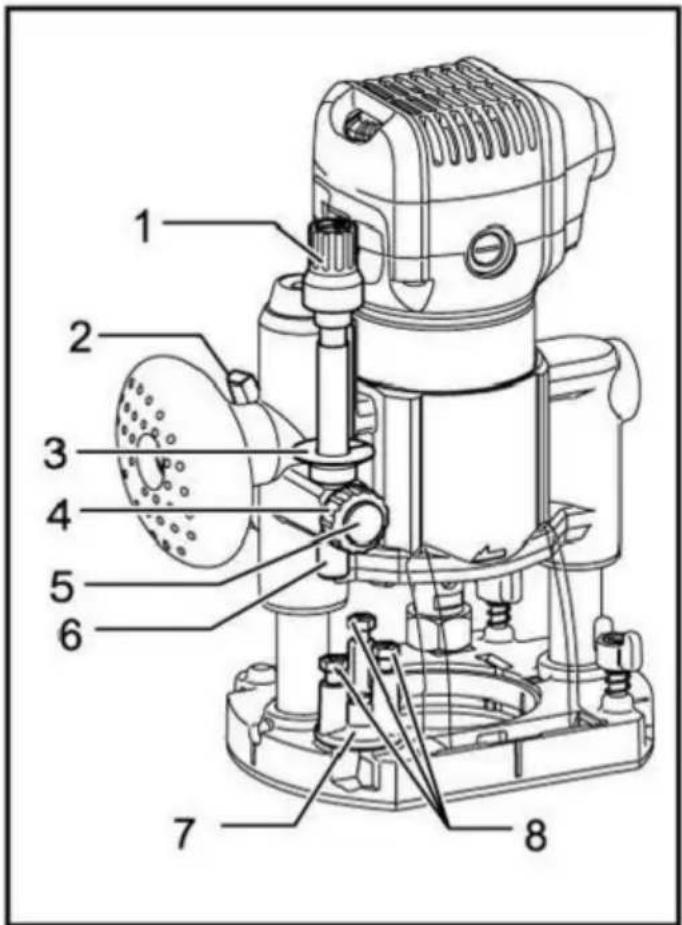

Stoppstångens inställningsmutter

1. Snabbmatningsknapp

2. Stoppstång

3. Stopplås

8.Justerbult

Placera verktyget på en plan yta. Lossa lässpaken och sänk kroppen tills skärhuvudet precis nuddar den plana ytan. Dra åt lässpaken för att låsa flygkroppen.

Vrid stoppspaken och skruva fast muttern moturs. Sänk stoppstängen tills den kommer i kontakt med justerbulten. Ställ in djuppekaren.

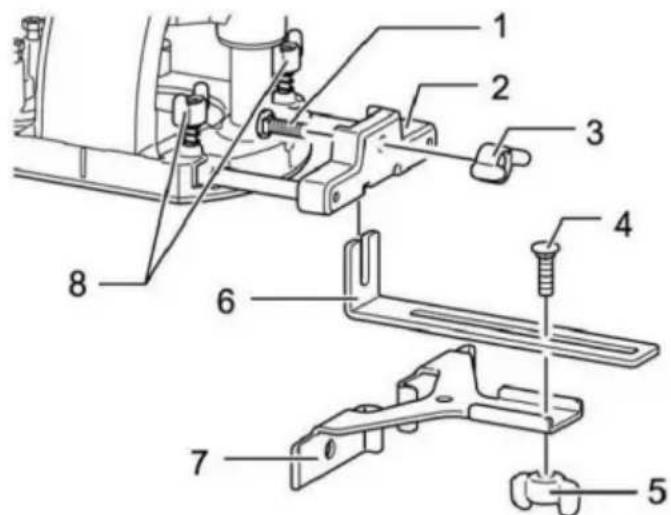

1. Styrplattans stöd 3.

Fjärilsmutter 4.

Bult

1. Fjärilsmutter 6.

Styrplatta 7.

Linjär styrning 8.

Fjärilsbult

Installera den raka styrningen på styrfästet med fjärilsmuttern (tillval

tillbehör). Sätt in styrfästet i hålet på den inskurna basen och dra åt fjärilsbulten. För att justera avståndet mellan skärhuvudet och den linjära styrningen, lossa fjärilsmuttern. Efter det erforderliga avståndet är nätt, dra åt fjärilsmuttern för att fixera den linjära styrningen på plats.

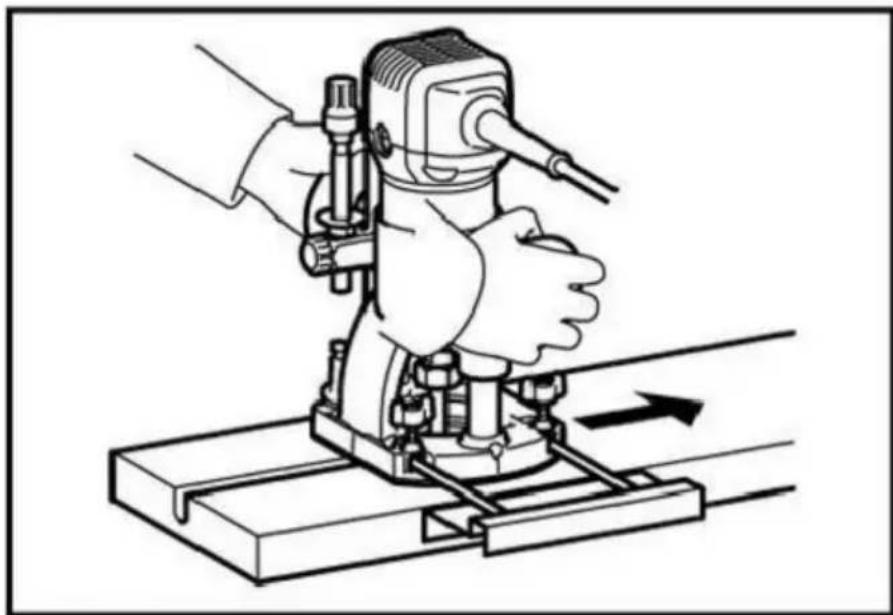

Linjär styrning (valfria tillbehör)

Vid snedhyvling eller slitsning, användning av linjär styrplatta för linjär skärning är särskilt effektivt.

Styrplatta för provmätare (valfria tillbehör)

Provmätarguiden har en hylsa som skärhuvudet kan passera genom, vilket möjliggör användning av verktyg med provmätarläge. När du installerar

provmätarstyrplatta, vänligen lossa skruven på verktygsbasen, sätt in provmätarstyrplattan och dra sedan åt skruven.

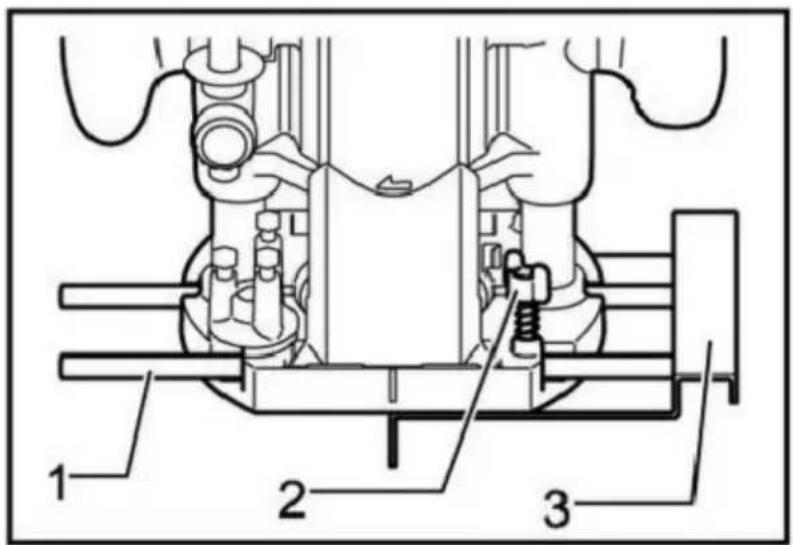

1 2 3

1. Styrstång

2. Fjärilsbult 3.

Linjär styrning

När du installerar den raka styrningen, sätt in styrstången i hålet på den inskurna basen. Justera avståndet mellan skärhuvudet och den linjära styrplattan. När önskat avstånd har uppnåtts, dra åt fjärilsbultarna för att fixera den raka styrplattan på plats. När du skär, flytta verktyget när linjärstyrningen är i jämnhöjd med ena sidan av arbetsstycket.

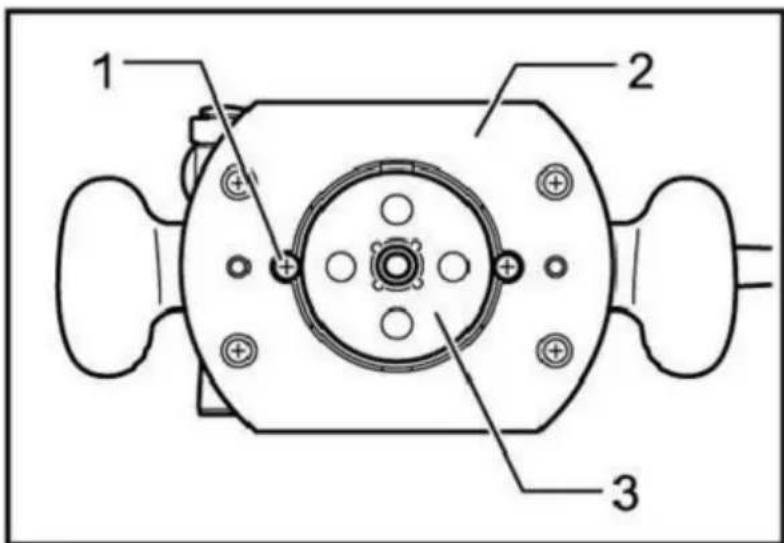

1 2 3

1. Skruva

2. Piedestal

3. Provmätare

Fäst provmätaren på arbetsstycket. Placera verktyget på provmätaren och flytta verktyget medan du skjuter styrplattan på provmätaren längs sidan av provmätaren.

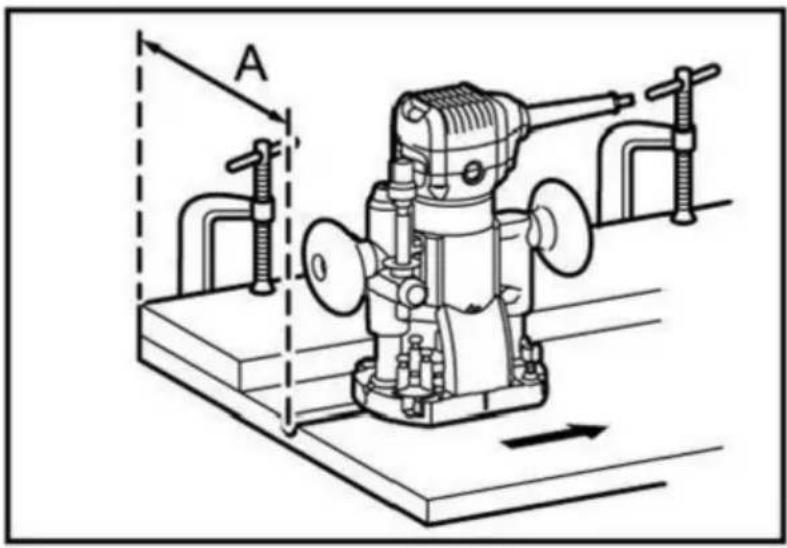

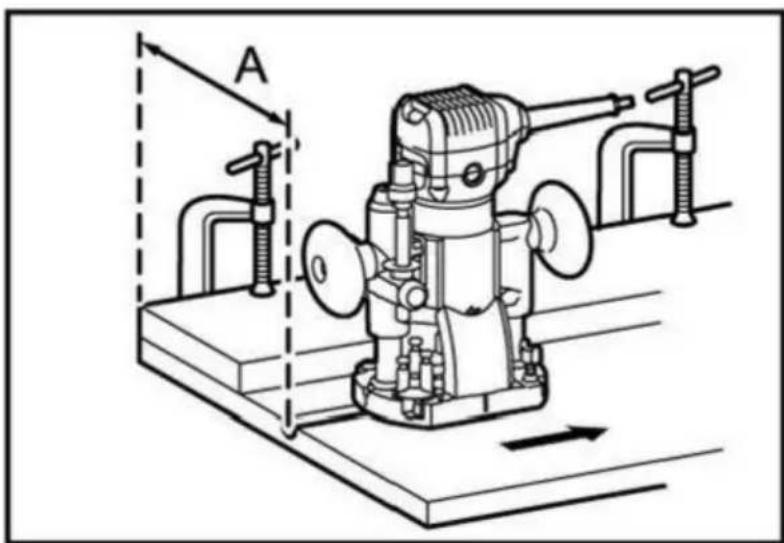

Om avståndet(a) mellan en sida av arbetsstycket och skärläget är för stort för den linjära styrningen, eller om en sida av arbetsstycket inte är rak, kan den linjära styrningen inte användas. I detta fall en rak styrplatta kan spännas fast på arbetsstycket och hållas mot graveringsmaskinens bas som en styrplatta. Mata verktyget i riktning mot pil.

1. Skärhuvud

2. Piedestal

3. Provmätare 4.

arbetsstycke

1. Avständ (X)

2. Ytterdiameter på

provmätares

styrplatta 7. Provmätarstyrning

Anmärkningar: Arbetsstycket kommer att skäras i en något annan storlek än provmätaren. Lämna ett visst avstånd(x) mellan skärhuvudet och utsidan av provmätarstyrplattan. Avståndet(x) kan beräknas med följande ekvation .Avstånd(x)=(ytterdiameter på provmätarstyrningsplåtskärhuvudets diameter)12

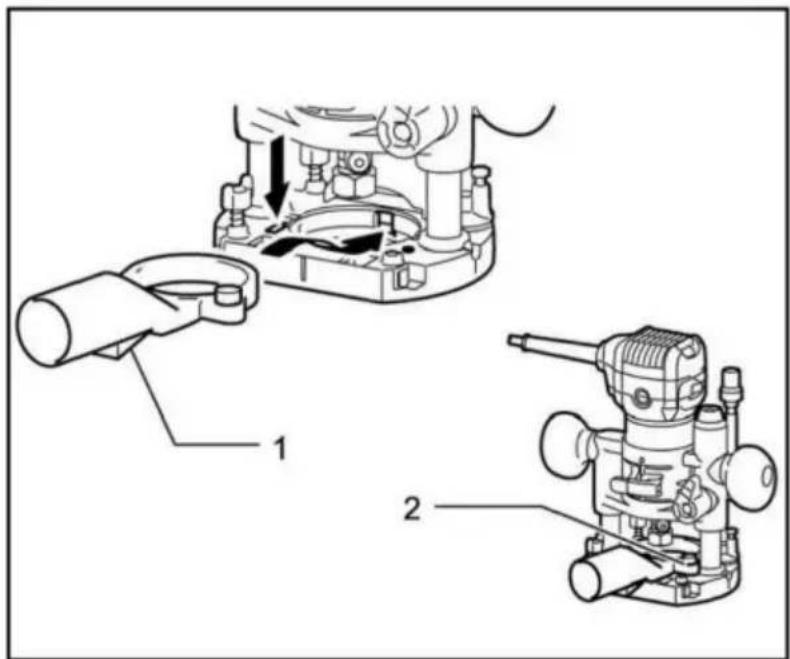

För inskuren bas (valfria tillbehör)

Använd dammuppsamlaren för att ta bort damm. Använd fjärilsskruvar för att installera dammuppsamlingsporten på verktygsbasen, så att den konvexa delen på dammuppsamlingsporten är inbäddad i spåret på verktygsbasen.

Anslut sedan dammsugarens slang till dammuppsamlingsporten.

Standardkonfiguration 6,35

mm fräs y 8 mm fräs y Styr som

rak ÿ Styr som efterbehandlare

ÿ Trimmaskinens basenhet ÿ 13 skiftnyckel

ÿ 22 skiftnyckel

ÿ 6,35 mm avsmalnande hylsa

ÿ 8 mm avsmalnande hylsa

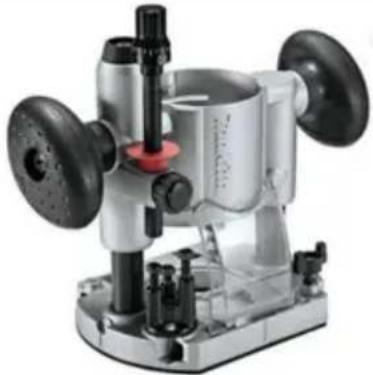

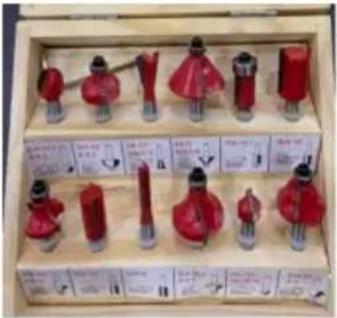

Köp tillbehör

ÿ Tiltbasenhet y Skär in

basenhet Offset basenhet 6

mm konisk spännhylsa y 9,53

mm konisk spännhylsa

Enkel basserie

Dubbelbasserie
