Produkttyp	Biscuitfräs (lamellmonteringsmaskin)
Märke	Vevor
Modell	M1K-ZK5-100
Strömförsörjning	Nätansluten, dubbel isolering (enligt EN 50144)
Justerbart skärdjup	6 lägen (C20, S, D, Max) för biscuits nr 0, nr 10, nr 20, Simplex, Duplex, Max
Justering av skärhöjd	0 till 20 mm (via stängslets höjdskala)
Justering av stängselvinkel	Anslag vid 0°, 45° och 90° med vinkellåsning
Extrahandtag	Avtagbart, justerbart i läge
Utsugningssystem	Dammport för dammsugare eller medföljande dammsugarpåse
Strömbrytare	Avtryckare start/stopp med säkerhetsspärr
Sågklinga	Avtagbar cirkelsågklinga med gängad fläns
Kolborstar	Ubytbara (slits vid intensiv användning)
Säkerhet	Klingoskydd, dubbel isolering, icke-manuellt klingstopp
Kompatibla material	Massivt trä, plywood, spånskivor, fiberboard, plexiglas, konstgjord marmor
Medföljande tillbehör	Dammsugarpåse, klingnyckel (inte listad men trolig), djupanslag

Vanliga frågor - M1K-ZK5-100 Vevor

Hur byter man sågklingan på Vevor M1K-ZK5-100 biscuitfräsen?

Koppla bort verktyget. Använd spindellåsknappen för att låsa spindeln, lossa sedan den gängade klingflänsen (33) med en nyckel. Ta bort den gamla klingan och installera den nya, se till att rotationsriktningen (riktningsindikator) följs. Dra åt flänsen ordentligt.

Hur ställer man in skärdjupet på M1K-ZK5-100?

Vrid tornanslaget (11) för att välja läge som motsvarar biscuitstorleken (t.ex. '10' för nr 10). För extrahandtaget framåt tills djupanslaget nuddar tornet. Klingan ska sticka ut 10 mm för nr 10. Om nödvändigt, lossa låsmuttern (14) och justera djupanslaget.

Varför gnistrar eller stannar min maskin?

Det kan bero på slitna kolborstar. Stanna omedelbart och byt båda kolborstarna samtidigt. Lämna bytet till en elektriker eller reparatör av elverktyg om nödvändigt.

Vilka typer av biscuits kan jag använda med detta verktyg?

Verktyget stöder biscuitstorlekar nr 0 (8 mm), nr 10 (10 mm), nr 20 (12,3 mm) samt formaten Simplex (13 mm), Duplex (14,7 mm) och Max (18 mm). Använd tornanslagets guide för att välja lämpligt djup.

Hur ansluter man en dammsugare för dammutsug?

Anslut en verkstadsdammsugare till dammporten (15) på maskinens baksida. Du kan även använda den medföljande dammsugarpåsen genom att trycka den på porten. Rengör påsen regelbundet och töm den när den är halvfull.

Vilka vinkelinställningar finns tillgängliga?

Stängslet har tre klickanslag: 0° (rakt), 45° och 90° för vinkelskärning. Lossa vinkellåset (4), vrid ytan till önskad vinkel med hjälp av vinkelskalan (24), dra sedan åt låset.

Kan jag använda vanliga cirkelsågklingor på denna maskin?

Nej, använd endast klingor avsedda för biscuitfräsar. Användning av kap- eller cirkelsågklingor är förbjuden av säkerhetsskäl.

Hur underhåller jag Vevor M1K-ZK5-100 biscuitfräsen?

Rengör regelbundet dammporten och påsen. Kontrollera kolborstarnas skick. Förvara maskinen torrt. Följ säkerhetsanvisningarna: koppla bort innan justering eller tillbehörsbyte.

Vilken spänning krävs?

Verktyget är nätanslutet. Kontrollera att din vägguttags spänning motsvarar den på typskylten. Maskinen är dubbelisolerad, ingen jordledning behövs.

Var hittar jag reservdelar till M1K-ZK5-100?

Slitdelar som kolborstar kan bytas. Kontakta en elverktygsreparatör eller Vevors kundtjänst. För klingor, använd reservklingor kompatibla med biscuitfräsar.

BRUKSANVISNING M1K-ZK5-100 Vevor

Skanna QR-koden för att se en video om hur man använder produkten.

VEVOR

Detta är originalinstruktionerna. Vänligen läs alla instruktioner noggrant innan du använder produkten. VEVOR förbehåller sig en tydlig tolkning av vår användarmanual. Produktens utseende ska vara beroende av den produkt du mottagit. Vi ber om ursäkt för att vi inte kommer att informera dig igen om det finns några teknik- eller programuppdateringar för vår produkt.

	Varning – För att minska risken för skador måste använda läsa instruktionsmanualen noggrant.
	Denna enhet uppfyller del 15 i FCC-reglerna. Användnir underkastad följande två villkor: (1) Denna enhet får intorsaka skadliga störningar, och (2) denna enhet måste acceptera alla mottagna störningar, inklusive störningar s kan orsaka oönskad drift.
	Denna produkt omfattas av bestämmelserna i EU-direktiv 2012/19/EG. Symbolen som visar en överstruken soptun indikerar att produkten kräver separat sophämtning inom Europeiska unionen. Detta gäller produkten och alla tillb som är märkta med denna symbol. Produkter som är som sådana får inte kasseras med vanligt hushållsavfall måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska apparater.

När du använder elektriska maskiner, följ alltid de säkerhetsföreskrifter som gäller i ditt land för att minska risken för brand, elstötar och personskador.

Läs följande säkerhetsinstruktioner. Förvara dessa instruktioner på ett säkert ställe.

Sågspån och flisor får inte avlägsnas medan maskinen är igång.

Använd inte kapskivor eller cirkelsågblad i maskinen.

Skydda sågbladen mot stötar och slag.

Använd endast korrekt slipade blad, annars kommer ökade skärkrafter att splittra arbetsstycket.

Kontrollera sågbladet före användning för eventuella skador. Använd inte sågblad som är spruckna, trasiga eller på annat sätt skadade.

Se till att arbetsstycket är tillräckligt stött eller fastspänt. Håll händerna borta från ytan som ska sågas.

Använd endast maskinen med hjälp av extrahandtaget.

När sågblad måste monteras på spindelns gänga, se till att spindeln har tillräcklig gänga.

Se till att sågbladet är korrekt monterat och fastsatt. Använd inte reduceringsringar eller adaptrar för att få sågbladet att passa ordentligt.

Applicera maskinen endast på arbetsstycket när maskinen är påslagen.

Håll alltid maskinen stadigt med båda händerna och se till att du står stadigt.

Personer under 16 år får inte använda denna maskin. Använd alltid skyddsglasögon och hörselskydd. Använd även annat skydd, till exempel förkläde eller hjälm, om så önskas eller krävs.

Dra alltid ut kontakten ur uttaget innan du utför något arbete på maskinen. Anslut endast sladden när maskinen är avstängd.

Håll nätsladden borta från maskinens arbetsområde. Dra alltid kabeln bakom dig.

Stoppa inte bladet för hand efter att du har kopplat ur maskinen.

Att sänka och höja bladet måste gå smidigt.

EL SÄKERHET

Kontrollera alltid att strömförsörjningen överensstämmer med spänningen på märkskylten.

Din maskin är dubbelisolerad enligt EN 50144; därför behövs ingen jordledning.

Byte av kablar eller kontakter

Kasta omedelbart gamla kablar eller kontakter när de har bytts ut mot nya. Det är farligt att sätta i kontakten från en lös kabel i vägguttaget.

Använda förlängningskablar

Använd endast en godkänd förlängningskabel som är lämplig för maskinens strömförsörjning. Minsta kabelstorlek är 1,5 mm².

När du använder en kabelvinda, rulla alltid ut den helt.

PRODUKTINFORMATION

Kexfräsen är lämplig för att såga spår för kexpluggfogar i massivt trä, plywood, spånskiva, fiberskiva, plexiglas och konstmarmor.

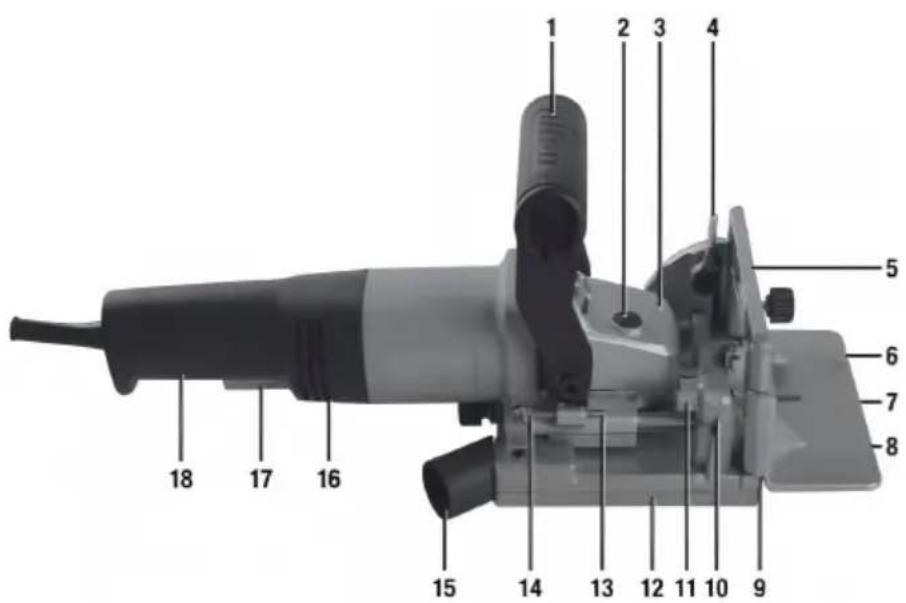

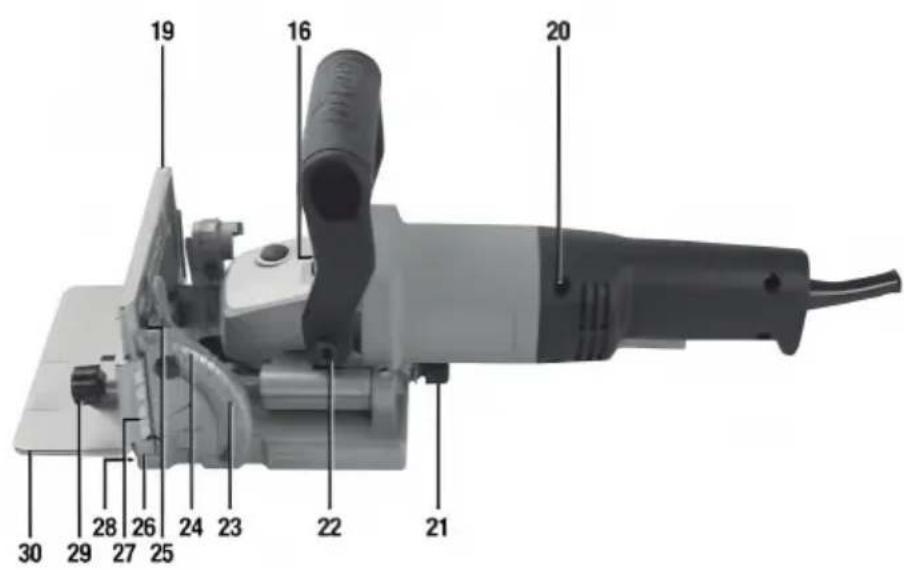

1. Hjälphandtag	19. Ansikte
2. Spindellåsknapp3. Körriktningvisare4. Vinkellås5. Indikator för ansiktets mitt6. Indikator för kant av staket7. Indikator för mittpunkten på stängslet8. Indikator för staketets kexkan (R)9. Halkfri dyna10. Djupindikator11. Tornstopp12. Bas13. Djupstopp14. Låsmutter för djupstopp15. Dammport16. Motorventil17. På/av-brytare18. Huvudhandtag	20. Handtagsskruvar (x 4)21. Knivåtkomstknapp22. Hjälphandtagsbult (x 2)23. Klicka på Stopp (0°, 45° 90°)24. Vinkelskala25. Vinkelindikator26. Indikator för mittblad27. Skala för stakethöjd28. Bladspår29. Låsknopp för staket30. Staket31. Bottenlock32. Sågblad33. Gängad bladfläns34. Bladtandspets35. Körriktningvisare

Avsedd användning

Bärbart handhållet nätdrivet elverktyg med ett litet cirkelsågblad som skär spår i trä för att skapa fogar som är lämpliga för att sätta in träkakor i olika storlekar.

Packa upp ditt verktyg

• Packa upp och inspektera ditt verktyg noggrant. Bekanta dig med dess funktioner och användningsområden.
• Se till att alla delar av verktyget finns med och är i gott skick. Om några saknas eller är skadade, byt ut sådana delar innan du försöker använda verktyget.

Före användning

VARNING: Koppla alltid bort detta verktyg från strömförsörjningen innan du monterar eller tar bort tillbehör eller gör några justeringar.

VIKTIGT: Se till att bladet sitter ordentligt fast före första användningen. Se 'I sågblad'.

Hjälphandtag

• Montera hjälphandtaget (1) med de medföljande hjälphandtagsbultarna (22).
• Justera hjälphandtagets (1) vinkelläge genom att lossa de 2

hjälphandtagsbultarna, justera och dra åt bultarna igen.

Dammutsugning

• Detta verktyg bör anslutas till ett verkstadsdammsugssystem eller en dammsugare via dess dammport (15).
• Om båda inte är tillgängliga måste den medföljande dammpåsen monteras genom att trycka den på dammporten.

Obs: Om du använder dammpåsen, ta ut den och rengör den regelbundet. Töm helst dammpåsen.

påsen när den är halvfull.

Justera skärdjupet

Verktyget har ett revolverstopp (11) med 6 djuplägen (0, 10, 20, S, D och M) som stöder ett brett utbud av kexpluggar eller tallrikar. Se kexguiden nedan.

Det rekommenderas att kalibrera verktyget med hjälp av den kexstorlek du huvudsakligen kommer att använda. Typisk kexstorlek är #10.

1. Välj position '10' genom att vrida revolverstoppet (11) tills '10' indikeras av djupindikatorn (10).
2. Tryck framåt på hjälphandtaget (1) tills djupstoppet (13) vidrör revolverstoppet (Bild B) och mät längden på det exponerade bladet som sticker ut från bladet

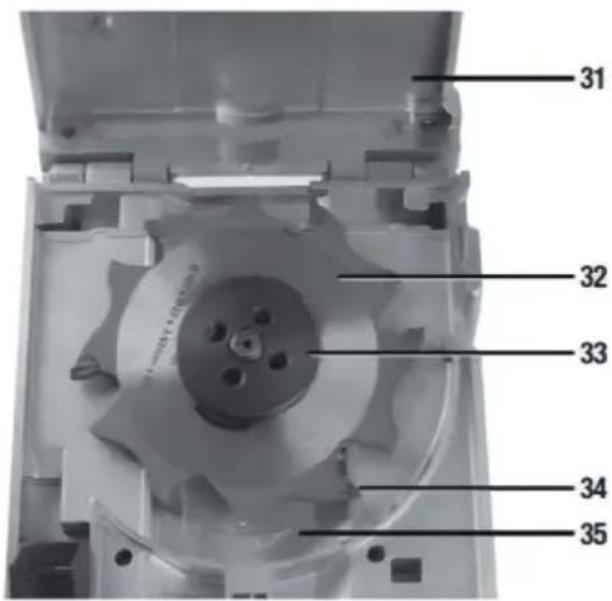

(28). Se till att en av bladtänderna (34) är på maximalt avstånd från spåret. Rotera sågbladet (32) så att en tandspets är i mitten, mät sedan från den spetsen till ytan på bladspåret.

1. Måttet ska vara 10 mm för #10 enligt tabellen nedan. Om det skiljer sig, lossa djupstoppets låsmutter (14) och justera djupstoppet för att minska eller förlänga dess längd till det erforderliga bladdjupet på 10 mm.
2. När djupstoppets låsmutter är korrekt inställd, dra åt den. VARNING: Om skärdjupet inte justeras korrekt kan det skada arbetsstycket. Obs: De andra djuppositionerna på revolverstoppet kommer nu att vara korrekt inställda, men den mest noggranna är den position som används för kalibrering. Obs: Gör alltid ett provsnitt på restmaterial för att bekräfta inställningarna.

Justera klipphöjden

Obs: Spåret för kexpluggen är normalt mitt på arbetsstyckets kant så att skärhöjden behöver justeras till halva materialets tjocklek.

- Klipphöjden med det monterade anslaget (30) kan justeras från 0–40 mm.

1. Släpp läsknoppen för staketet (29).
2. Placera staketet på önskad höjd med hjälp av stakethöjdsskalan (27).
3. Dra åt låsknoppen för staketet för att låsa det på önskad höjd.

Inställning av staketvinkeln

Staketet (30) har 90° vinkeljustering, med klickstopp för snabb och enkel inställning på 0°, 45° och 90° för vinklade snitt (bild C). För att ställa in vinkeln:

1. Lossa vinkellåset (4) genom att dra det bort från framsidan (19).
2. Justera ytan till önskad vinkel med hjälp av vinkelskalan (24) och vinkelindikatorn (25).
3. Dra åt vinkellåset så att staketet är säkrat i önskad vinkel.

Obs: Kontrollera att staketet är ordentligt låst i läge innan du kapar; om det inte är det kan det leda till skada på arbetsstycket eller maskinen om den rör sig under användning.

Obs: Vinkelskalan är endast ungefärlig; använd ytterligare vinkelmätningsutrustning om nödvändigt, för att kontrollera staketets vinkel.

Drift

VIKTIGT: Det rekommenderas att använda båda händerna när det är möjligt när du använder verktyget. Håll huvudhandtaget (18) på riktfräsen i ena handen, ett finger bekvämt vilande på På/av-avtryckaren (17) och håll i hjälphandtaget med den andra handen så att verktyget är säkert hållet.

VIKTIGT: Kontrollera att skyddsmekanismen fungerar smidigt och korrekt före faktisk användning.

Slå på och av

• För att starta verktyget, tryck på av/på-knappen (17).
• Släpp av/på-knappen för att stänga av.

Märkning	Materialets tjocklek	Kexplugg	Skärdjup i mm
0	8–12 mm	Nr 0	8.0
10	12–15 mm	Nr 10	10.0
20	>15 mm	Nr 20	12.3
S		Simplex	13
D		Duplex	14,7
Max			18

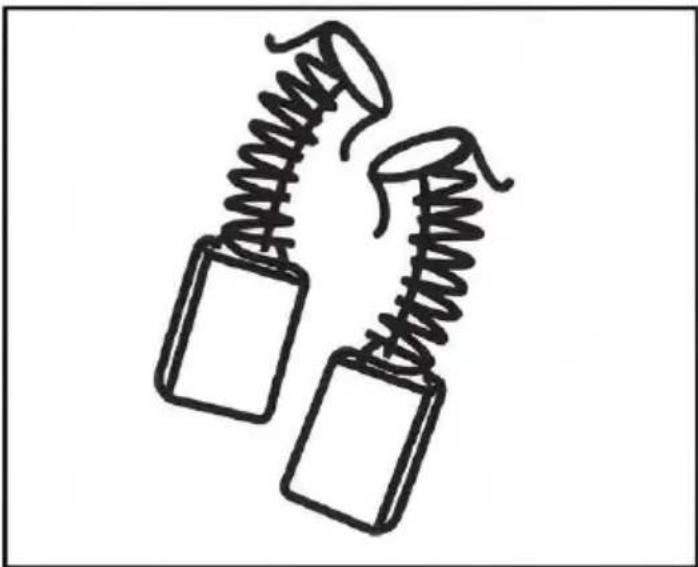

Kolborstar.

När kolborstarna slits ut kommer fräsen att få gnistor och/eller stanna. Avbryt användningen så snart detta inträffar. De bör bytas ut innan du återupptar användningen av fräsen. Kolborstar är en slitagekomponent i fräsen och täcks därför inte av garantin. Fortsatt användning av routern när kolborstarna behöver bytas ut kan orsaka permanenta skador på routern. Kolborstarna slits ut efter många användningar, men när kolborstarna behöver bytas ut, ta routern till en elektriker eller en elverktygsverkstad för ett snabbt och kostnadseffektivt byte. Byt alltid ut båda kolborstarna samtidigt.
