BEDIENUNGSANLEITUNG M1K-ZK5-100 Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR

Bitte scannen Sie den QR-Code, u Sehen Sie sich ein Video zur Verwendung an.

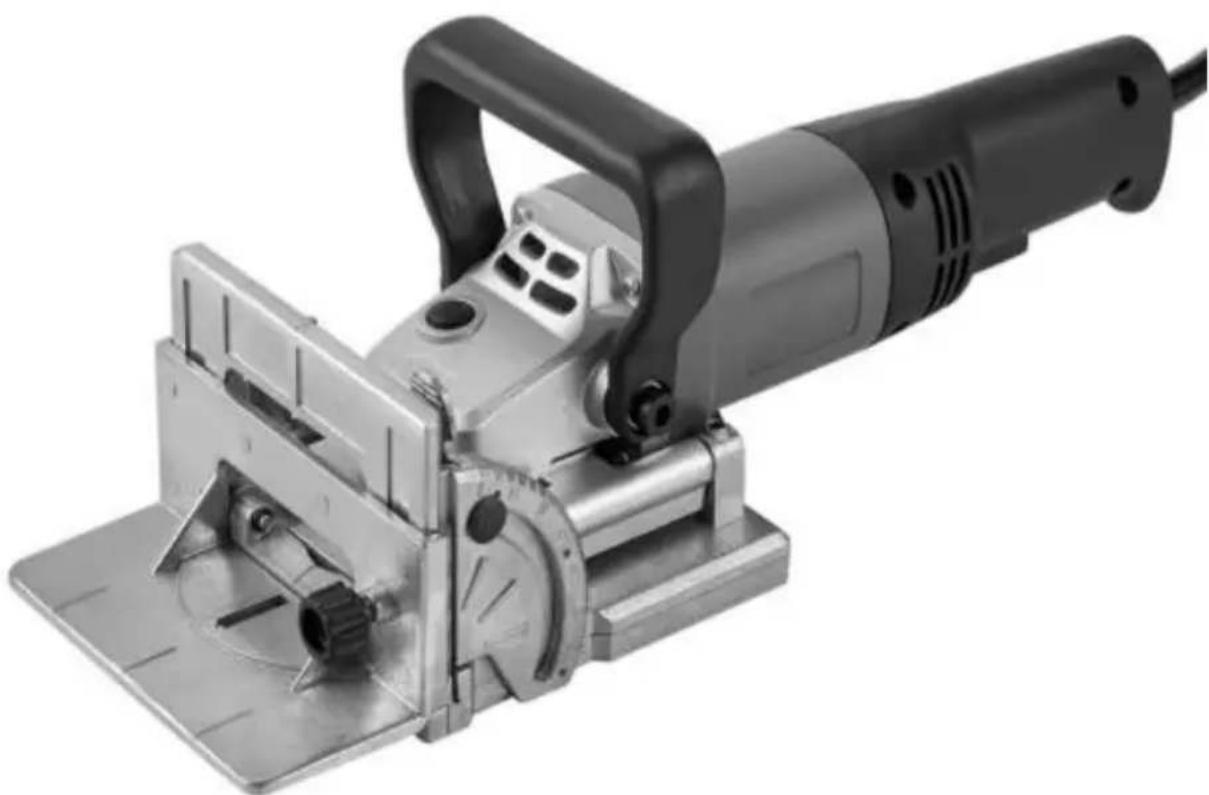

MODELL: M1K-ZK5-100

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich das vor, die Bedienungsanleitung klar und deutlich zu interpretieren. Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte haben Si Verständnis dafür, dass wir Sie nicht erneut über Technologie- oder Software-Updates informieren.

	Warnung: Um das Verletzungsrisiko zu verringern, muss Benutzer die Bedienungsanleitung sorgfältig lesen.
	Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Betrieb unterliegt den folgenden zwei Bedingungen: (1) Gerät darf keine schädlichen Störungen verursachen und dieses Gerät muss alle empfangenen Störungen toleriere auch Störungen, die zu unerwünschtem Betrieb führen können.
	Dieses Produkt unterliegt der europäischen Richtlinie 2012/19/EG. Das Symbol einer durchgestrichenen Mülltor weist darauf hin, dass dieses Produkt in der Europäische Union einer getrennten Müllentsorgung unterliegt. Dies g das Produkt und alle mit diesem Symbol gekennzeichnete Zubehörteile. Entsprechend gekennzeichnete Produkte dür nicht im Hausmüll entsorgt werden, sondern müssen an Sammelstelle für das Recycling von Elektro- und Elektronikgeräten abgegeben werden.

Beachten Sie beim Umgang mit elektrischen Maschinen stets die Ihrem Land geltenden Sicherheitsvorschriften. Land, um das Risiko von Feuer, Stromschlag und Verletzungen zu verringern.

Lesen Sie die folgenden Sicherheitshinweise. Bewahren Sie diese Anweisungen an einem sicheren Ort auf.

Sägespäne und Splitter dürfen nicht bei laufender Maschine entfernt werden.

Verwenden Sie in der Maschine keine Trennscheiben oder Kreissägeblätter.

Schützen Sie Sägeblätter vor Stößen und Schlägen.

Verwenden Sie nur ordnungsgemäß geschärfte Klingen, da sonst die erhöhten Schnittkräfte zum Zertrümmern des Werkstücks führen.

Überprüfen Sie das Sägeblatt vor dem Gebrauch auf Beschädigung Verwenden Sie keine Sägeblätter, die Risse, Risse oder andere Beschädigungen aufweisen.

Stellen Sie sicher, dass das Werkstück ausreichend gestützt bzw. eingespannt ist. Halten Sie Ihre Hände von der zu schneidenden Oberfläche fern.

Benutzen Sie die Maschine nur mit dem Zusatzhandgriff.

Wenn Sägeblätter auf das Gewinde der Spindel montiert werden müssen, achten Sie darauf, dass die Spindel über ein ausreichend groß Gewinde verfügt.

Stellen Sie sicher, dass das Sägeblatt ordnungsgemäß montiert und befestigt ist. Verwenden Sie keine Reduzierringe oder Adapter, um der Sitz des Sägeblatts zu verbessern.

Setzen Sie die Maschine nur bei eingeschalteter Maschine am Werkstück an.

Halten Sie beim Arbeiten mit der Maschine die Maschine immer mi beiden Händen fest und sorgen Sie für einen sicheren Stand.

Personen unter 16 Jahren ist die Bedienung dieser Maschine nicht gestattet.

Tragen Sie immer eine Schutzbrille und einen Gehörschutz. Verwend Sie bei Bedarf auch einen weiteren Schutz, z. B. eine Schürze oder Helm.

Ziehen Sie immer den Stecker aus der Steckdose, bevor Sie Führe keine Arbeiten an der Maschine durch. Stecken Sie den Stecker nur ausgeschalteter Maschine ein.

Halten Sie das Netzkabel vom Arbeitsbereich der Maschine fern. Führen Sie das Kabel immer hinter sich weg.

Stoppen Sie das Sägeblatt nach dem Einschalten nicht von Hand.

Das Absenken und Anheben der Klinge muss reibungslos funktionier

ELEKTRISCHE SICHERHEIT

Überprüfen Sie immer, ob die Stromversorgung der Spannung auf de Typenschild entspricht.

Ihre Maschine ist gemäß EN 50144 doppelt isoliert, daher ist kein Erdungskabel erforderlich.

Kabel oder Stecker austauschen

Werfen Sie alte Kabel oder Stecker sofort weg, wenn Sie sie durch ersetzt haben. Es ist gefährlich, den Stecker eines losen Kabels in di Steckdose zu stecken.

Verwendung von Verlängerungskabeln

Verwenden Sie nur ein zugelassenes Verlängerungskabel, das für die Stromaufnahme der Maschine geeignet ist. Der Mindestkabelquerschnitt beträgt 1,5 mm².

Bei Verwendung einer Kabeltrommel diese immer vollständig abwickel PRODUKTINFORMATIONEN

Die Lamellendübelfräse eignet sich zum Fräsen von Nuten für Lamellendübelverbindungen in Massivholz, Sperrholz, Spanplatten, Faserplatten, Plexiglas und Kunstmarmor.

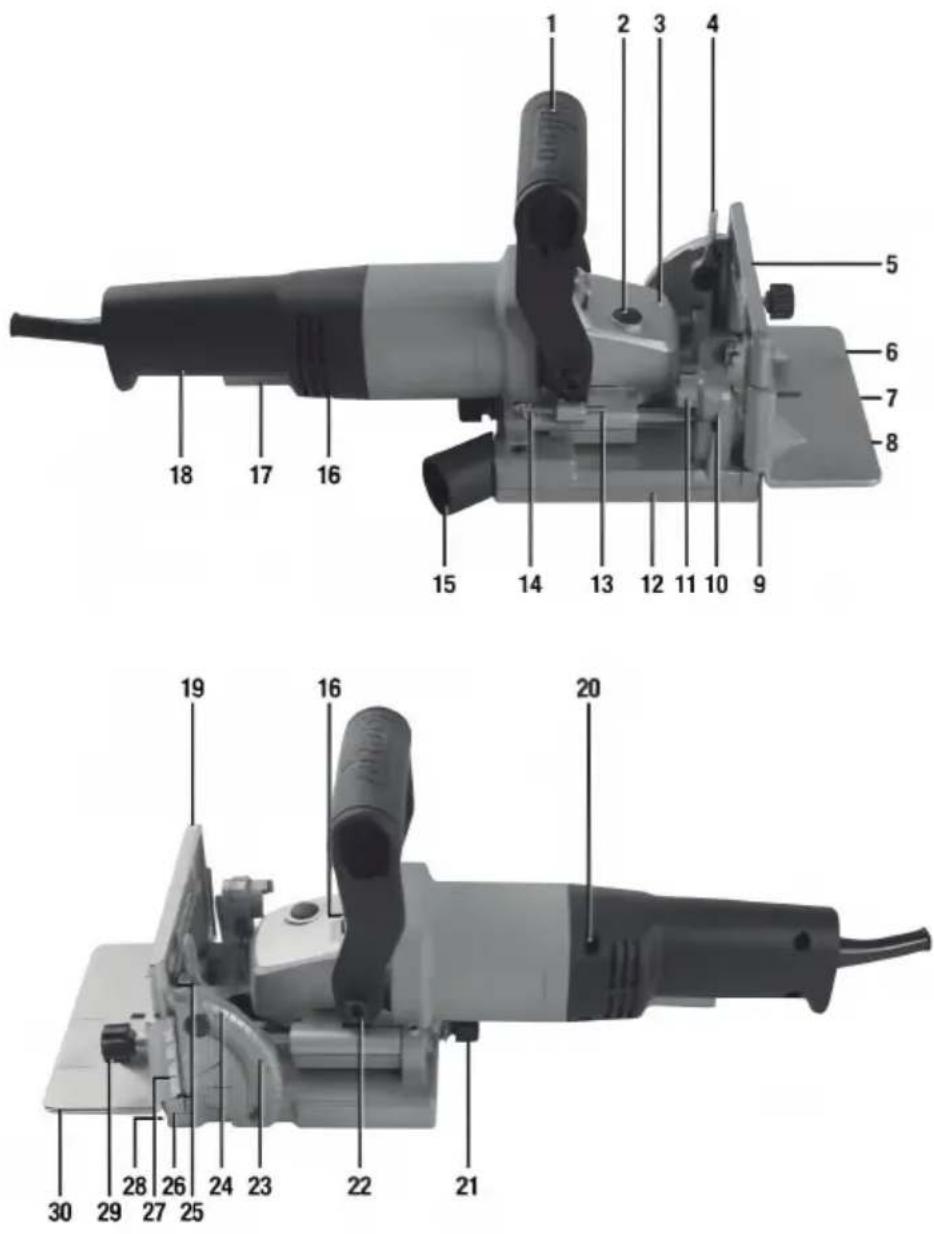

1. Zusatzgriff2. Spindelverriegelungstaste3. Fahrtrichtungsanzeiger4. Winkelsperre5. Gesichtszentrumsanzeige6. Zaunkeks-Kantenanzeige (L)7. Zaunklingen-Mittenanzeige8. Zaunkeks-Kantenanzeige (R)9. Rutschfeste Unterlage10. Tiefenanzeige11. Turmstopp12. Basis13. Tiefenstopp14. Tiefenanschlag-Kontermutter15. Staubanschluss16. Motorentlüftung17. Ein-/Aus-Schalter18. Hauptgriff

19. Gesicht20. Griffschrauben (x 4)21. Klingenzugangsknopf22. Zusatzgriffschraube (x 2)23. Klickstopp (0°, 45° und 9024. Winkelskala25. Winkelanzeige26. Anzeige der mittleren Kling27. Zaunhöhenskala28. Klingenschlitz29. Zaunverriegelungsknopf30. Zaun31. Bodendeckel32. Sägeblatt33. Gewindeflansch34. Blattzahnspitze35. Fahrtrichtungsanzeiger

Bestimmungsgemäße Verwendung

Tragbares handgeführtes netzbetriebenes Elektrowerkzeug mit einem kleinen Kreissägeblatt zum Schneiden von Schlitzen in Holz, um Verbindungen zu schaffen, die zum Einfügen von Holzlamellen unterschiedlicher Größe geeignet sind.

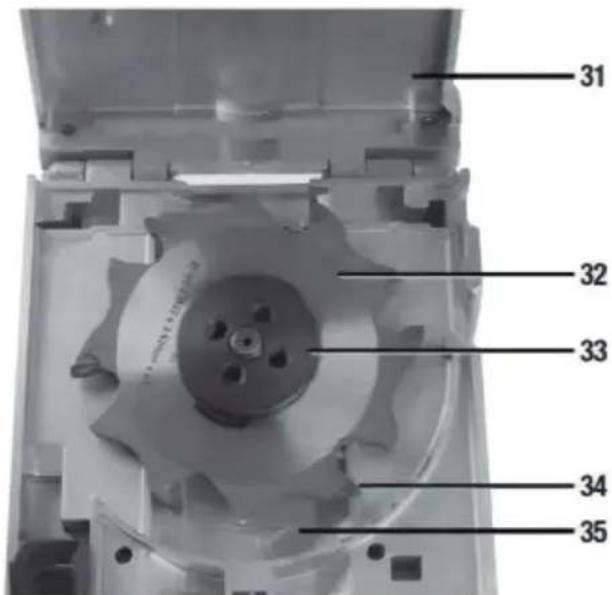

31 32 33 34 35

Auspacken Ihres Werkzeugs

- Packen Sie Ihr Werkzeug sorgfältig aus und prüfen Sie es. Machen Sie sich allen Funktionen vertraut und Funktionen - Stellen Sie sicher, dass alle Teile des Werkzeugs vorhanden und in gutem Zustand sind. Sollten Teile fehlen oder beschädigt sind, lassen Sie diese Teilsersetzen, bevor Sie versuchen, dieses Werkzeug zu verwenden

Vor der Verwendung

WARNUNG: Trennen Sie dieses Werkzeug immer von der Stromversorgung, bevor Sie es anbringen oder entfernen. Zubehör oder die Durchführung von Anpassungen.

WICHTIG: Stellen Sie vor dem ersten Gebrauch sicher, dass das Sägeblatt fest sitzt. Siehe „Sägeblatt wechseln“.

Zusatzgriff

• Montieren Sie den Zusatzgriff (1) mit den mitgelieferten Zusatzgriffschrauben (22)
• Passen Sie die Winkelposition des Zusatzgriffs (1) an, indem Sie die beiden Zusatzgriffschrauben lösen. Einstellen und erneutes Anziehen der Schrauben

Staubabsaugung

• Dieses Werkzeug sollte an eine Werkstatt-Staubabsaugung oder einen Staubsauger angeschlossen werden über sein Staubanschluss (15)

- Wenn beides nicht verfügbar ist, muss der mitgelieferte Staubbeutel angebra werden, indem er auf den Staubanschluss geschoben wird.

Hinweis: Wenn Sie den Staubbeutel verwenden, entfernen und reinigen Sie ihr regelmäßig. Idealerweise leeren Sie den Staubbeutel Beutel, wenn er halb voll ist.

Einstellen der Schnitttiefe

Das Werkzeug verfügt über einen Revolveranschlag (11) mit 6 Tiefenpositionen 10, 20, S, D & Max) und unterstützt Eine große Auswahl an Dübeln und Plaus Keksen. Siehe Keksanleitung unten.

Es wird empfohlen, das Werkzeug anhand der Keksgröße zu kalibrieren, die hauptsächlich verwenden werden. Die typische Keksgröße ist Nr. 10.

1. Wählen Sie die Position „10“, indem Sie den Turmanschlag (11) drehen, b Tiefenmarkierung „10“ anzeigt. Indikator (10)
2. Drücken Sie den Zusatzgriff (1) nach vorne, bis der Tiefenanschlag (13) d Revolveranschlag berührt (Bild B) und messen Sie die Länge der freiliegenden Klinge, die aus dem Klingenschlitz herausragt (28). Stellen Sie sicher, dass ei Blattzahnspitze (34) den größtmöglichen Abstand zum Schlitz hat, indem Sie Sägeblatt (32) so, dass eine Blattzahnspitze in der Mitte ist, dann messen Sie dieser Spitze bis zum Oberfläche des Klingenschlitzes
3. Der Messwert sollte 10 mm für #10 betragen, wie in der Tabelle unten angegeben. Wenn Lösen Sie die Feststellmutter des Tiefenanschlags (14) und stellen Sie den Tiefenanschlag ein, um seine Länge auf die erforderliche Klingentiefe von 10 mm
4. Sobald die Einstellung korrekt ist, ziehen Sie die Sicherungsmutter des Tiefenanschlags fest

WARNUNG: Eine falsche Einstellung der Schnitttiefe kann zu Schäden am Werkstück führen.

Hinweis: Die anderen Tiefenpositionen am Turmanschlag werden nun mit der I genaue Position ist die für die Kalibrierung verwendete Position.

Hinweis: Führen Sie immer einen Probeschnitt an Abfallmaterial durch, um die Einstellungen zu bestätigen

Schnitthöhe einstellen

Hinweis: Die Nut für den Flachdübel befindet sich normalerweise in der Mitte Werkstückkante, so dass die Die Schnitthöhe muss auf die halbe Materialstärk eingestellt werden.

- Die Schnitthöhe kann mit dem montierten Anschlag (30) von 0 – 40 mm eingestellt werden.

1. Lösen Sie den Anschlagverriegelungsknopf (29)
2. Positionieren Sie den Zaun mithilfe der Zaunhöhenskala (27) auf der gewünschten Höhe
3. Ziehen Sie den Feststellknopf des Zauns fest, um ihn in der gewünschten zu fixieren

Einstellen des Zaunwinkels

Der Zaun (30) verfügt über eine 90°-Winkeleinstellung mit Klickstopps für schn und einfache Einstellungen von 0°, 45° und 90° für Winkelschnitte (Bild C). S stellen Sie den gewünschten Winkel ein:

1. Lösen Sie die Winkelverriegelung (4), indem Sie sie vom Gesicht (19) wegziehen.
2. Stellen Sie das Gesicht mithilfe der Winkelskala (24) und der Winkelanzeig auf den gewünschten Winkel ein.
3. Ziehen Sie die Winkelverriegelung fest, sodass der Zaun im gewünschten Winkel fixiert ist

Hinweis: Überprüfen Sie vor dem Schneiden, ob der Anschlag sicher in seine Position verriegelt ist. Andernfalls kann es zu zu Schäden am Werkstück oder der Maschine, wenn sich dieses während des Gebrauchs bewegt

Hinweis: Die Winkelskala ist nur ein Näherungswert. Verwenden Sie ggf.

zusätzliche Winkelmessgeräte. notwendig, um den Zaunwinkel zu überprüfen

Betrieb

WICHTIG: Es wird empfohlen, das Werkzeug nach Möglichkeit mit beiden Hänz zu bedienen. Halten Sie den Hauptgriff (18) der Abrichthobelmaschine in einer Hand, wobei ein Finger bequem auf dem Ein-/Aus-Schalter (17) und halten Si der anderen Hand den Zusatzgriff (1) fest, so dass das Werkzeug sicher gehalten.

Verwendung, ob der Schutzmechanismus reibungslos und ordnungsgemäß funktioniert.

Ein- und Ausschalten

• Um das Werkzeug zu starten, drücken Sie den Ein-/Ausschalter (17)
• Lassen Sie den Ein-/Ausschalter los, um das Gerät auszuschalten

Markierung	Materialstärke	Keksdübel	Schnitttiefe in mm
0	8-12 mm	Nr.0	8,0
10	12-15 mm	Nr.10	10,0
20	>15 mm	Nr.20	12.3
S		Simplex	13
D		Duplex	14.7
Max			18

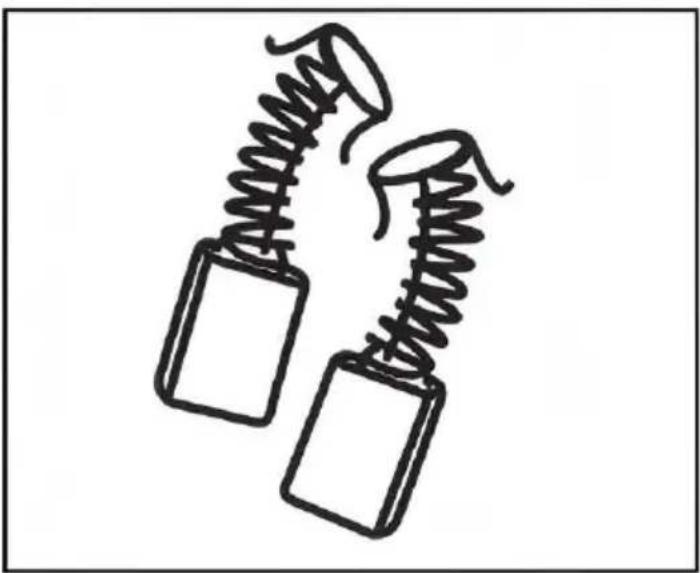

Kohlebürsten

Wenn die Kohlebürsten abgenutzt sind, gibt der Router Funken ab und/oder bleibt stehen. Stellen Sie die Nutzung sofort ein, sobald dies geschieht. Sie sollten vor der Wiederinbetriebnahme des Routers ausgetauscht werden. Kohlebürsten sind ein Verschleißteil des Routers und Daher ist dies nicht von der Garantie abgedeckt. Die Weiterverwendung der Oberfräse nach dem Austausch der Kohlebürsten kann zu dauerhaften Schäden an der Oberfräse führen. Kohlebürsten

verschleihen nach häufigem Gebrauch. Wenn ein Austausch erforderlich ist, bringen Sie die Oberfräse zu einem Elektriker oder einer Elektrowerkzeugwerkstatt, um sie schnell und kostengünstig austauschen zu lassen. Tauschen Sie immer beide Kohlebürsten gleichzeitig aus.
