Produkttyp	Tischfräse (Frästisch)
Marke	Vevor
Modell	RT015
Tischplattenabmessungen	800 x 606 x 36 mm (32 x 24 x 1-3/8 Zoll)
Gehrungsnut (Aluminium)	800 mm (32 Zoll)
Tischeinsatz	306 x 229 mm (9 x 12 Zoll)
Führung (Anschlag)	460 x 150 mm (18 x 6 Zoll)
Staubabsauganschluss der Führung	63 / 77,3 / 68,2 mm (2-1/2 x 3 Zoll)
Linealskala der Führung	456 mm (18 Zoll)
Gestellhöhe	1025 mm
Gestellmaterial	Stahl mit Gummifüßen
Gewicht	Ca. 25 kg (Schätzung)
Stromversorgung	An eine geeignete Stromquelle anzuschließen (nicht spezifiziert)
Hauptfunktionen	Fräsen, Profilieren, Nuten mit Führung und Gehrungsanschlag
Sicherheit	Schutzbrille, Atemschutz, Gehörschutz erforderlich; keine lockere Kleidung tragen
Wartung und Reinigung	Halten Sie die Klingen scharf und sauber; vor Einstellungen oder Werkzeugwechsel den Netzstecker ziehen
Ersatzteile und Reparierbarkeit	Vollständige Teileliste im Lieferumfang; Montage durch den Kunden; technische Unterstützung unter www.vevor.com/support
Allgemeine Informationen	Bedienungsanleitung in mehreren Sprachen verfügbar; elektronisches Garantiezertifikat

Häufig gestellte Fragen - RT015 Vevor

Wie montiert man das Gestell des Tisches?

Montieren Sie die Querstreben (kurz und lang) mit den beiliegenden M8x12 Schrauben, M8 Sechskantmuttern und Unterlegscheiben an den Füßen. Ziehen Sie zunächst von Hand an, dann, sobald das Gestell gerade steht, ziehen Sie alle Schrauben fest an. Montieren Sie anschließend die Tischplatte auf dem Gestell.

Wie installiere ich meine Oberfräse auf dem Tisch?

Drehen Sie den Tisch um. Zentrieren Sie die Grundplatte der Oberfräse auf dem konzentrischen Kreis des Einsatzes. Verwenden Sie die Grundplatte als Schablone, um die Montagelöcher zu bohren. Befestigen Sie mit geeigneten Schrauben (falls die Originalschrauben nicht lang genug sind, besorgen Sie längere im Baumarkt).

Was sind die wesentlichen Sicherheitshinweise?

Tragen Sie immer eine Schutzbrille, einen Atemschutz und einen Gehörschutz. Tragen Sie keine lockere Kleidung oder Schmuck. Halten Sie den Arbeitsbereich sauber und frei. Ziehen Sie den Netzstecker, bevor Sie Fräser wechseln oder Einstellungen vornehmen.

Wie stelle ich die Führung (Anschlag) ein?

Die Führung ist verstellbar, indem sie auf den T-Nuten gleitet. Ziehen Sie die Knöpfe an, um sie in Position zu blockieren. Verwenden Sie die Skalen auf der Führung für eine präzise Positionierung. Zum Verschieben lösen Sie die Knöpfe, stellen Sie ein und ziehen Sie wieder fest.

Wie schließe ich einen Staubsauger an den Absauganschluss an?

Der Absauganschluss der Führung ist für einen Schlauch von 63/77,3/68,2 mm (2-1/2 bis 3 Zoll) ausgelegt. Verwenden Sie bei Bedarf den mitgelieferten Adapter (2-1/2 x 2 Zoll). Schließen Sie einen geeigneten Staubsauger oder ein Absaugsystem an.

Kann ich den Tisch mit jeder Oberfräse verwenden?

Ja, der Tisch ist mit den meisten Oberfräsen kompatibel, sofern die Grundplatte auf dem Einsatz (306 x 229 mm) montiert werden kann. Möglicherweise müssen Sie spezifische Montagelöcher für Ihre Oberfräse bohren.

Wie ersetze ich den Tischeinsatz?

Der Einsatz ist abnehmbar. Entfernen Sie die Schrauben, die ihn halten (falls vorhanden) und heben Sie ihn ab. Ersetzen Sie ihn durch einen neuen Einsatz (Bezeichnung: Einsatz + Führungsstift, Teil Nr. 90). Stellen Sie sicher, dass er flach und bündig mit der Tischplatte ist.

Welche Werkzeuge kann ich an diesem Tisch verwenden?

Dieser Tisch ist für das Fräsen mit Fräsern konzipiert. Sie können Profile, Nuten, Zapfen, Leisten usw. herstellen. Verwenden Sie stets scharfe, für die Drehzahl Ihrer Oberfräse geeignete Fräser.

Wie warte ich den Tisch?

Reinigen Sie regelmäßig die Tischplatte mit einem weichen Tuch. Schmieren Sie bei Bedarf die Schienen und Mechanismen. Überprüfen Sie, ob alle Schrauben fest sitzen. Lagern Sie den Tisch trocken. Beachten Sie die Bedienungsanleitung für die vollständige Teileliste.

Wo finde ich Ersatzteile oder technische Unterstützung?

Die Ersatzteilliste finden Sie im Handbuch. Um zu bestellen oder Hilfe zu erhalten, besuchen Sie www.vevor.com/support mit Ihrem elektronischen Garantiezertifikat.

BEDIENUNGSANLEITUNG RT015 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

VEVOR

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich das Recht vor, die Bedienungsanleitung klar und deutlich zu interpretieren. Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte haben Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie- oder Software-Updates informieren.

Allgemeine Sicherheitshinweise

Seien Sie beim Betrieb aller Elektrowerkzeuge äußerst vorsichtig. Kennen Sie Ihr Elektrowerkzeug, machen Sie sich mit seiner Bedienung vertraut, lesen Sie das Benutzerhandbuch und üben Sie stets ein sicheres Nutzungsverhalten.

• Schließen Sie Ihre Maschine NUR an eine passende und spezifische Stromquelle an. Stellen Sie deren ordnungsgemäße Funktion sicher.
• Tragen Sie IMMER eine Schutzbrille, Atemschutzmaske, Gehörschutz und Sicherheitsschuhe, wenn Sie Ihre Maschine bedienen.
• Tragen Sie KEINE lose Kleidung oder Schmuck, wenn Sie Ihre Maschine bedienen.
• Eine sichere Umgebung ist wichtig. Halten Sie den Bereich frei von Staub, Schmutz und anderen Ablagerungen in der unmittelbaren Nähe Ihrer Maschine.
• TRENNEN Sie die Stromquelle, wenn Sie Bohrer, Hohlmeißel, Fräser, Formköpfe, Klingen, Messer wechseln oder andere Einstellungen oder Reparaturen vornehmen. • Halten Sie STETS alle Sicherheitsvorrichtungen an Ort und Stelle.

Halten Sie alle Sicherheitsvorrichtungen an Ort und Stelle.

• Greifen Sie NIEMALS über den Tisch, wenn das Werkzeug in Betrieb ist. Das ist gefährlich.
• Halten Sie Klingen, Messer und Bits STETS scharf und richtig ausgerichtet.
• Lassen Sie ein Werkzeug NIEMALS unbeaufsichtigt, während es in Betrieb ist.
• ACHTUNG! Verwenden Sie KEINE Rezepte oder andere Drogen, die Ihre Fähigkeit oder Ihr Urteilsvermögen beeinträchtigen könnten, Ihre Maschine sicher zu bedienen.
• Verwenden Sie stets Druckstöcke und Federbretter, um Ihre Arbeit sicher durch die Maschine zu führen.
• Stellen Sie stets sicher, dass alle für Einstellungen verwendeten Werkzeuge vor dem Betrieb von der Maschine entfernt werden.
• Halten Sie Umstehende stets sicher fern, während die Maschine in Betrieb ist.

Frästisch mit Anschlag & Stand – Spezifische Sicherheitshinweise

Wie bei allen Elektrowerkzeugen und Maschinen müssen die entsprechenden Sicherheits- und Vorsichtshinweise beachtet werden. Die Verwendung von Werkzeugen und Maschinen ist gefährlich, seien Sie also vorsichtig. Wenn Sie mit der Funktionsweise Ihres Werkzeugs nicht vertraut sind oder einen Frästisch haben, sollten Sie sich Rat und/oder Anleitungen von einem qualifizierten Fachmann holen.

• Stellen Sie sicher, dass der Router sicher installiert ist, bevor Sie die Maschine starten, für einen sicheren Betrieb.
• Führen Sie niemals "Freihand"-Bedienungen durch. Verwenden Sie nicht Ihre Hände, um das Werkstück zu unterstützen oder zu führen. Verwenden Sie immer eine Knebelklemme, um das Werkstück für den Schnitt zu befestigen.
• Tragen Sie während der Bedienung dieser Maschine keinen Schmuck oder lose Kleidung.
• Sicherheitsbrille und Atemschutzmaske werden bei der Arbeit mit dieser Maschine sehr empfohlen. Manche Sägestäube können schädlich für Ihre Lunge sein; bitte seien Sie vorsichtig bei der Verwendung dieser Maschine.
• Führen Sie das Werkstück stets gegen die Rotationsrichtung des Fräsers zu.

Stopfen Sie das Werkstück nicht hinein oder versuchen Sie nicht, es während des Betriebs durch die Maschine zu drücken. Das kann Schäden an der Maschine verursachen. Führen Sie das Werkstück mit festem Griff, langsam und leicht, und halten Sie das Werkstück gegen den Anschlag.

Stellen Sie sicher, dass sich die Spindel in die richtige Richtung dreht.

Lassen Sie niemanden während des Betriebs vor der Maschine stehen.

Technische Schwierigkeiten: Alle Probleme, auf die Sie stoßen, sollten Sie sorgfältig behandeln, mit ausgeschalteter Maschine und vom Stromnetz getrennt.

Ziehen Sie das Werkstück niemals während des Schneidvorgangs zurück. Stoppen Sie den Router-Bit vor dem Zurückziehen.

Zurück. Die Arbeiten stocken.

- Halten Sie die Bits stets geschärft und sauber.

- Überprüfen Sie Ihre Werkstücke. Stellen Sie sicher, dass sie frei von Nägeln, Klammern, Reißnägeln, Knoten und

anderen Objekten sind, die Ihrem Router-Bit schaden können.

WICHTIG: Die oben aufgeführten Sicherheitshinweise können nicht vollständig sein, da die Umgebung in jedem Betrieb anders ist. Halten Sie stets die Sicherheit an erster Stelle, da sie für Ihre individuellen Bedingungen gilt.

ROUTERTISCH

MERKMALE

TISCHPLATTE

Größe: 800 * 606 * 36 mm

Aluminium-Gehrungsschiene: 800 mm

Tischeinlage: 306 x 229 mm

ZAUN

Größe: 460*150 mm

Staubanschluss: 63/77,3/68,2 mm

Schutz: Fluoreszierende Kunststoffplatte

Aluminium Gehrung Spurweite: 460 mm

Herrscher Etikett: 456 mm

STAND

Gemacht aus: Stahl

Höhe: 1025mm

Enthält: 4 nicht beschädigende Gummi Füße

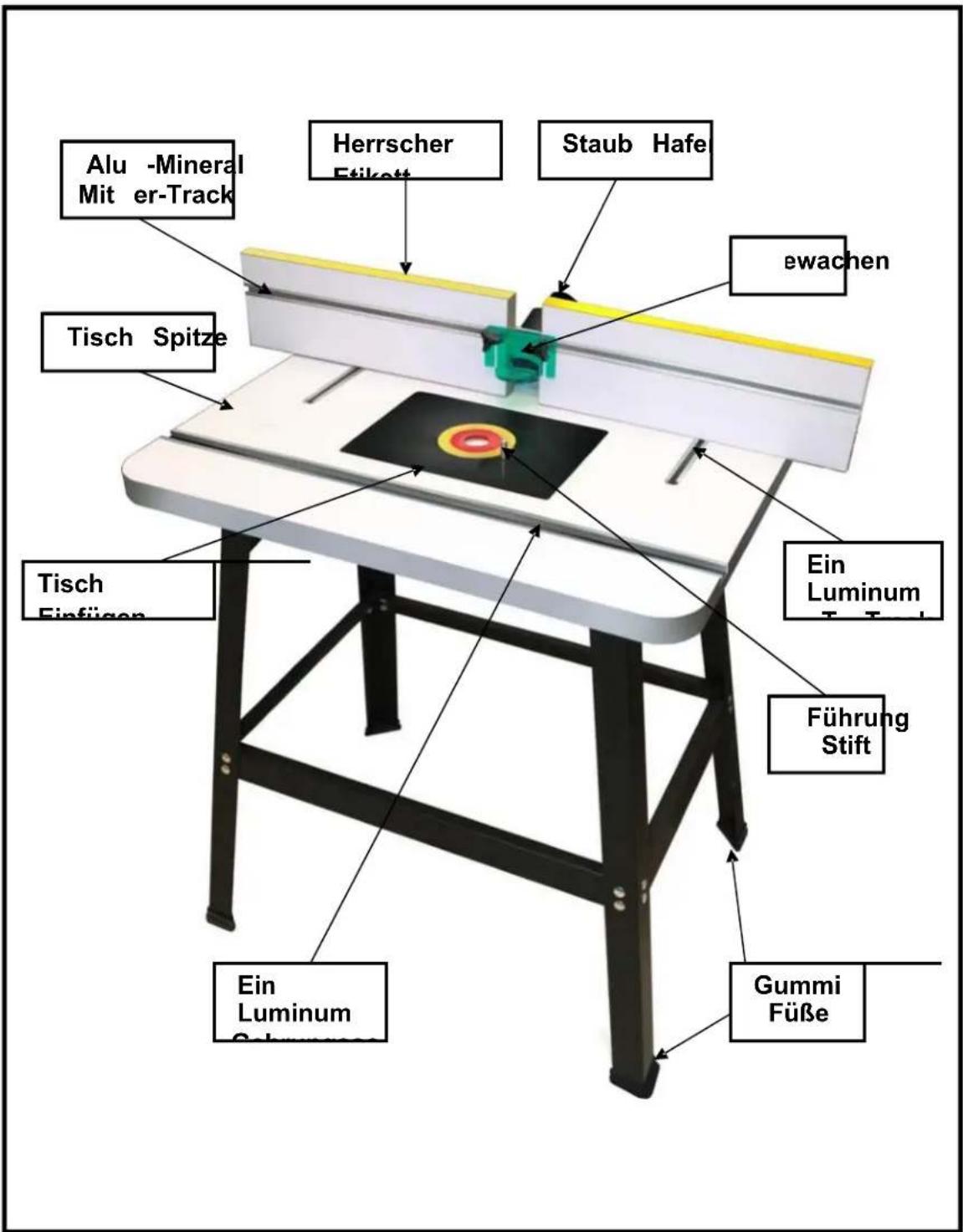

PHYSIKALISCH MERKMALE

MONTAGE & INSTALLATION

Vor dem Zusammenbau des Ständers, bitte werfen Sie einen Blick auf die Liste unten. Ihr Ständer wird mit den folgenden Teilen und Montagehardware geliefert.

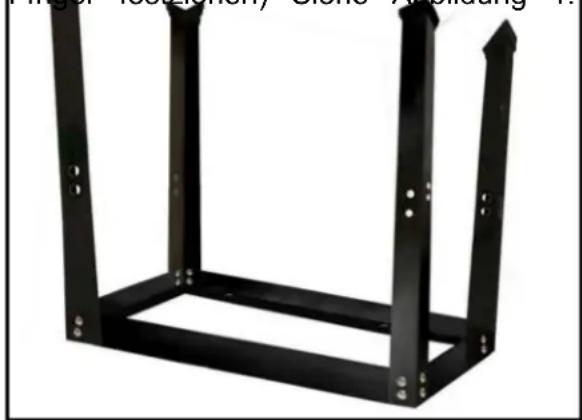

Abbildung 1: Anbringen der Beine an der Zahnspange

• Kurze Winkelstrebe: 2 Stück • Kürzere Winkelstrebe: 2 Stück • Lange Winkelstrebe: 2 Stück • Längere Winkelstrebe: 2 Stück • Rundkopfschraube M8x12: 32 Stück • Sechskantmutter M8: 32 Stück • Unterlegscheibe 8: 32 Stück • Sechskantschraube M6x16: 4 Stück • Unterlegscheibe: 4 Stück • Gummifüße: 4 Stück

Nehmen Sie die beiden kurzen und die beiden größeren Winkelstreben aus der Verpackung und legen Sie sie auf den Boden. Jetzt nehmen Sie die vier Beine verkehrt herum und befestigen Sie sie an den vier Streben mit 1/4 Zoll x 1/2

Zoll Muttern und Schrauben. (Mit dem Finger festziehen) Siehe Abbildung 1.

Jetzt montieren Sie die beiden anderen längeren und die beiden kurzen Winkelstreben an den Beinen mit Hilfe der Muttern und Bolzen (handfest anziehen). Siehe Abbildung 2.

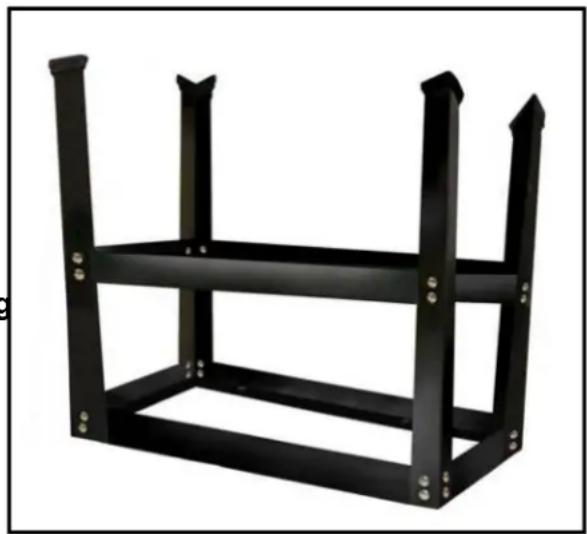

Abbildung 2: Anbringen der mittleren Strebe an den Beinen

Jetzt drehen Sie den Ständer aufrecht und passen Sie die Beine so an, dass sie gleichmäßig positioniert sind. Ziehen Sie alle Schrauben fest.

Montieren Sie den Routertisch am Ständer.

Nehmen Sie den Routertisch und setzen Sie ihn mit der Oberseite nach unten auf den Boden oder die Bank. Der Routertisch und die obere Zahnspange des Ständers haben 4 Löcher, um den Routertisch am Ständer zu montieren. Positionieren Sie den Ständer umgedreht auf dem Routertisch, sodass die Löcher ausgerichtet sind, und montieren Sie ihn dann mit den mitgelieferten Unterlegscheiben und Bolzen (handfest anziehen). Siehe Abbildung 3.

MONTAGE & INSTALLATION

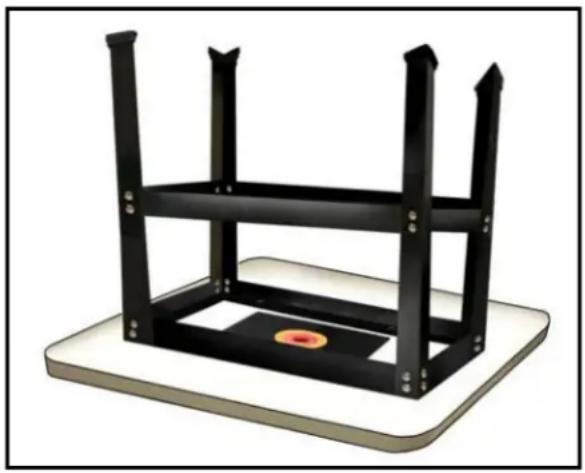

Abbildung 3: Montage des Ständers am Routertisch.

Nehmen Sie die 4 Gummifüße aus dem Paket und befestigen Sie einen an jedem Bein. Jetzt drehen Sie den Ständer richtig herum, sodass Ihr Routertisch auf dem Ständer installiert ist.

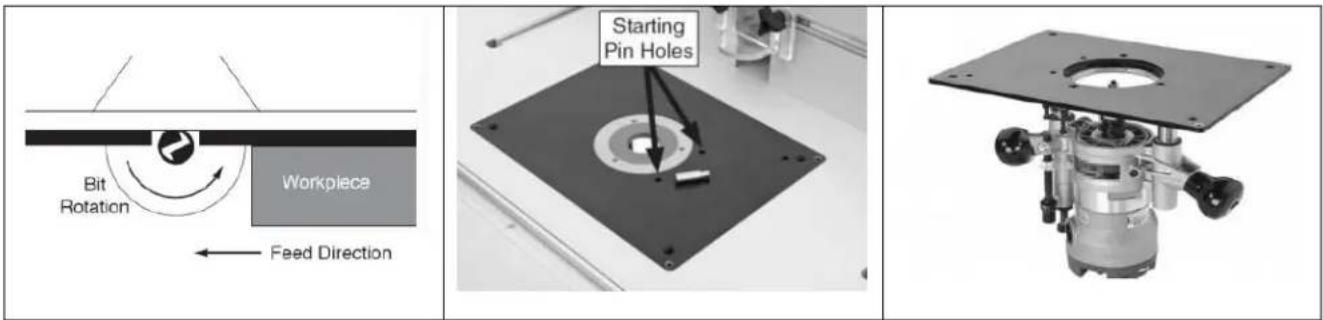

Montieren der Routerbasis

Platte in Ihrem Routertisch

Bei der Montage eines großen Routers sollten die Griffe in die gleiche Richtung zeigen wie die lange Öffnung. Ihre aktuelle Router-Basisplatte dient als Bohrschablone. Allerdings sollten Sie die optimale Router-Positionierung vor der Basisplatte bestimmen. Stellen Sie sicher, dass Sie die Tiefeneinstellknöpfe, Tiefensperrhebel/-knöpfe und die Position Ihrer

Startstiftlöcher berücksichtigen. Die Löcher werden rechts von der Öffnung sein. Markieren Sie erneut mit Klebeband die Vorderseite und die Mitte auf der Platte als Erinnerung.

Zentrieren Sie die Router-Basisplatte auf dem nächsten konzentrischen Grat. Positionieren Sie dann die Montagelöcher entlang der radialen Linien. Halten Sie die Basisplatte mit Klebeband an Ort und Stelle. (3 bis 4 Stücke, die um den Ring angeordnet sind, sollten ausreichen).

Anschließend klemmen Sie die beiden Platten mit C-Klemmen oder Holz zusammen.

Schalten Sie den Router ein. Platzieren Sie Ihren Router in korrekt umgedrehter Position unter dem Tisch. Markieren Sie dann mit Klebeband an der Vorderkante der Grundplatte des Routers, um die Position zu überprüfen.

Entfernen Sie dann die Schrauben aus der Basisplatte. Lokalisieren Sie die Oberseite/Vorderseite Ihrer Grundplatte, indem Sie die Position der

Hinweis: Federklemmen bieten nicht genügend Klemmkraft und könnten die Teile verrutschen lassen.

Bohren Sie durch die neue Basis mit einem Bohrer ein wenig die Streichhölzer. Die Größe der Löcher in der Basis Ihrer Router-Platte.

Hinweis: Wenn verfügbar, führen Sie diesen Bohrvorgang mit einer Bohrmaschine durch, um die Löcher senkrecht zu halten.

Wichtig: Ein Stück Holz sollte vor dem Bohren an die Vorderseite der Router-Platte geklemmt werden, um ein Ausreißen der Platte zu vermeiden.

Nach dem Entfernen der Klammern, senken Sie die Löcher ähnlich wie bei der eigenen Grundplatte des Routers. Für beste Ergebnisse empfehlen wir einen Einzelnuten-Senker bei langsamer Geschwindigkeit und eine Bohrmaschine, wenn verfügbar.

Schließlich montieren Sie die Basisplatte am Router. Wenn die Schrauben, die mit Ihrem Router geliefert wurden, nicht lang genug sind, können längere Schrauben in einem Baumarkt oder Heimwerkermarkt in Ihrer Nähe gekauft werden.

Wenn Sie sich über den Installationsvorgang nicht sicher sind, sehen Sie sich bitte das Installationsvideo an.

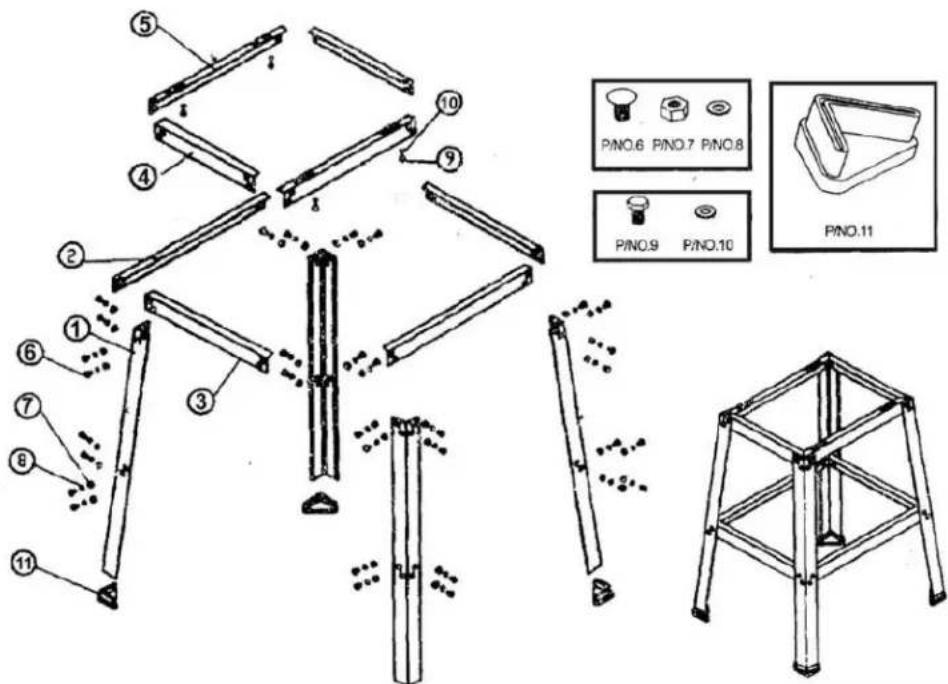

Aufschlüsselung und Ersatzteile für Ständer Liste

NEIN	BESCHREIBUNG	MENGE
1	Längerer Winkel Befestigen	4
2	Kurzer Winkel Befestigen	2
3	Kurzer Winkel Befestigen	2
4	Kurzer Winkel Befestigen	2
5	Längerer Winkel Befestigen	2
6	Rundkopfschraube M8 x 12	32
7	Sechskantmutter M8	32
8	Unterlegscheibe8	32
9	Sechskantschraube M6 x 16	4
10	Unterlegscheibe6	4
11	Gummifüße	4

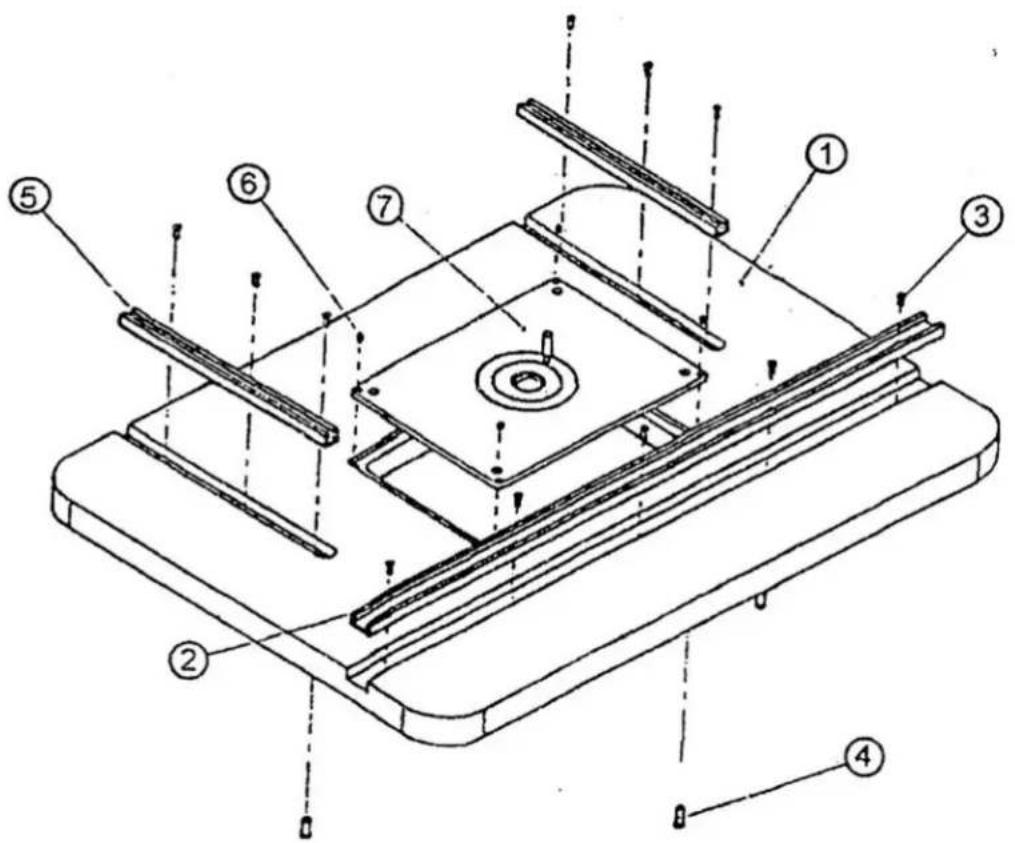

Aufschlüsselung und Teile des Frästischs Liste

NEIN	MEN	TEIL	BESCHREIBUNG
1	1	Tisch Spitze	32 x 24 x 1-3/8 Zoll
2	1	Aluminium-Gehrungssäge	Länge 32 Zoll
3	11	Flachkopfgewindebohren	4" x 1/2 Zoll
4	4	Nuss	M 1/4" x 1/2 Zoll
5	2	Aluminium T-Schiene	Länge 11-3/4 Zoll
6	4	Innensechskant-	6 x 6
7	1	Einsatz + Führung Stift	9" x 12 Zoll

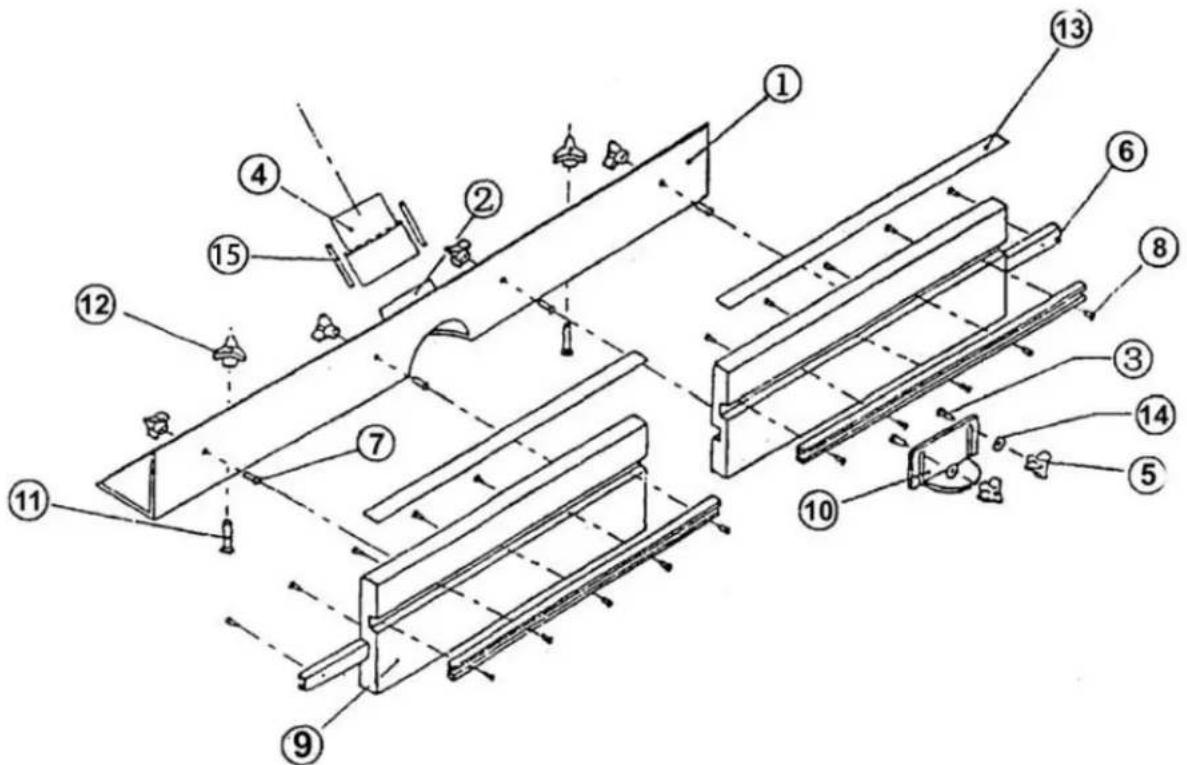

Zaunteile-Aufschlüsselung und Ersatzteile Liste

Kunden müssen es mit den folgenden Teilen zusammenbauen:

RT01 5:	Teilename	Menge
51.	Rundkopfschraube M8 x 12	32
52.	Sechskantmutter M8	32
53.	Unterlegscheibe8	32
54.	Sechskantschraube M6 x 16	4
55.	Unterlegscheibe6	4
56.	Knopf 5/16 Zoll + Sechskantschraube 5/16 Zoll x 1 Unterlegscheibe 5/16 Zoll	6
57.	Knopf 1/4 Zoll + Sechskantschraube 1/4 Zoll x 1 2 Unterlegscheibe 1/4 Zoll	2
58.	Linsenkopf-Maschinenschraube 3/16“ x 2-1/4”	2
59.	Lineal-Etikettenlänge 18 Zoll	2
60.	Bit Cover Fluoreszierende Kunststoffplatte	1
61.	Staubanschluss 2-1/2" x 3"	1
62.	Adapter 2-1/2" x 2"	1
63.	Zaun 18" x 6" x 1"	2
64.	Tischplatte 32 x 24 x 1-3/8 Zoll	1
65.	Einsatz + Führungsstift 9" x 12"	1
66.	Aluminium-Gehrungsschiene, Länge 32 Zoll	1
67.	Längere Winkelstrebe	2
68.	Kurze Winkelstrebe	2
69.	Kurze Winkelstrebe	2
70.	Kurze Winkelstrebe	2
71.	Längere Winkelstrebe	4
72.	M3-Inbusschlüssel	1
73.	Gummifüße	4
74.	Positionsachse	1
75.	M4 * 16 Senkkopf-Querbolzen * 4 (mit fester Frässch	4
