Sicurezza generale Istruzioni

Estremo Attenzione Dovrebbe Essere usato Quando operativo Tutto energia utensili. Sapere tuo energia attrezzo, Essere familiare con suo operazione, Leggere Attraverso IL del proprietario manuale E praticare procedure di utilizzo sicure in ogni caso volte.

- COLLEGARE tuo macchina SOLTANTO al abbinato E specifico energia fonte.

sicurezza guardie in posizione E garantire loro funzione corretta

- Indossare SEMPRE occhiali di sicurezza respiratori, udito protezione E sicurezza scarpe, Quando operativo tuo macchina.

- FARE NON Indossare sciolto vestiario o gioielli quando si utilizza il macchina.

- UN sicuro ambiente è importante. Mantenere IL zona gratuito Di polvere, sporco e altro detriti In IL nelle immediate vicinanze del tuo macchina.

- DISCONNETTERSI IL energia fonte quando cambiare trapano pezzi, vuoto scalpelli, instradatore pezzi, modellatore teste, lame, coltelli O fabbricazione altre regolazioni o riparazioni.

• SEMPRE Mantenere Tutto

• MAI portata Sopra IL tavolo quando il attrezzo È In operazione. Esso è pericoloso.
• SEMPRE Mantenere lame, coltelli E punte affiliate e correttamente allineati.
• MAI Partire UN attrezzo incustodito mentre è in operazione.
• ATTENZIONE ! NON usare prescrizione O altro droghe Quello Maggio influenzare la tua capacità o giudizio per usare in modo sicuro il tuo macchina.
• SEMPRE utilizzo spingere bastoni E piuma tavole A in modo sicuro foraggio il tuo lavoro attraverso il macchina.
• SEMPRE Fare Sicuro Quello Qualunque utensili usato per aggiustamenti Sono rimosso prima di azionare il macchina.
• Sempre Mantenere IL astanti al sicuro via Mentre IL macchina È in funzione.

Tavolo da fresatura con recinzione e In piedi

Sicurezza specifica Istruzioni

Come tutti gli utensili elettrici e i macchinari, è necessario rispettare le misure di sicurezza e attenzione adeguate a. C'è pericolo associato all'uso di qualsiasi strumento o macchina, quindi fai attenzione attenzione ogni volta che utilizzi il tuo strumento. Se non hai familiarità con le operazioni di un tavolo da fresatura, dovres ottenere consigli e/o istruzioni da un professionista qualificato.

• FARE SICURO IL instradatore ha è stato installato in modo sicuro Prima stupefatto la macchina, per un funzionamento sicuro metodo.
• MAI eseguire Qualunque "Gratuito Operazione "a mano". Fare non utilizzo tuo mani per sostenere O guida IL lavoro pezzo. Utilizzare sempre il morsetto a ginocchiera per fissare il lavoro pezzo per taglio.
• FARE NON Indossare gioielli O indossare abiti larghi durante l'uso di questo macchina.
• SICUREZZA OCCHIALI e RESPIRATORE è altamente raccomandato Quando lavorare con Questo macchina. Alcuni sega polvere può essere dannoso A tuo polmoni; Per favore prestare attenzione quando si utilizza questo macchina.

• SEMPRE foraggio IL lavoro pezzo A la fresa contro la rotazione direzione.

• FARE NON marmellata O Tentativo Sopra spingere il lavoro pezzo in macchina durante il funzionamento. Questo Maggio causa danno al macchina. Foraggio IL lavoro pezzo con un ditta presa, lentamente E facilmente e tenere il lavoro pezzo contro il recinzione.

- FARE SICURO IL mandrino ruota In il corretto direzione.

- FARE NON permettere chiunque in piedi In anteriore della macchina mentre operazione.

• DIFFICOLTA 'TECNICHE

Qualsiasi problemi Voi Maggio correre in Dovrebbe sii attento guardato A con IL energia SPENTO e IL macchina scollegato da il potere fonte.

- MAI disegno IL lavoro pezzo Indietro durante IL taglio operazione. Fermare IL instradatore morso

Prima disegno Indietro IL lavoro pezzo.

- SEMPRE Mantenere pezzi affilato E pulito.

- ISPEZIONARE tuo lavoro pezzi. Assicurarsi Quello Essi Sono gratuito Di chiodi, graffette, puntine, nodi E altro oggetti che potrebbero danneggiare il router morso.

IMPORTANTE : Le istruzioni di sicurezza fornite sopra potrebbero non essere complete perché l'ambiente in ogni negozio è diverso. Sempre considerare sicurezza prima come si applica al tuo lavoro individuale condizioni.

ROUTER TAVOLO CARATTERISTICHE

DEL TAVOLO

Dimensioni: 800*606*36mm

Alluminio Mitra Carreggiata: 800mm

Tavolo Inserire: 306*229mm

RECINZIONE

Dimensioni: 460*150mm

Polvere Porta: 63/77,3/68,2 mm

Protezione: plastica fluorescente Piatto

Alluminio Mitra Carreggiata: 460mm

Governate Etichetta: 456mm

IN PIEDI

Fatto di: Acciaio

Altezza: 1025mm

Include: 4 gomme anti-graffio Piedi

FISICO CARATTERISTICHE

Alluminio minimo

Con la traccia

Governate

Etichotte

Polvere

Darto

uardia

Tavolo Superiore

Tavolo

Inscirio

Un lumino

Traccia a

Guida

Spillo

Un lumino

Mitra-

-

Gomma

Diodi

ASSEMBLAGGIO E INSTALLAZIONE

Prima assemblaggio IL in piedi, Per favore prendere un Aspetto A IL lista Tuo in piedi viene fornito con IL seguente parti E montaggio hardware Ora, montare i due altro più lungo E i due sottdiranti angolari corti alle gambe con l'aiuto Di IL noci E bulloni, (Stringere con le dita). Vedere Figura 2

• Angolo corto Tutore: 2 pezzi
• Angolo più corto Tutore: 2 pezzi
• Angolo lungo Tutore: 2 pezzi
• Angolo più lungo Tutore: 2 pezzi
- Bullone a testa tonda M8x12: 32 pezz
• Dado esagonale M8: 32 pezzi
• Piatto Rondella8: 32 pezzi
• Bullone esagonale M6x16: 4 pezzi
• Piatto Rondella: 4 pezzi
• Gomma Piedi: 4 pezzi

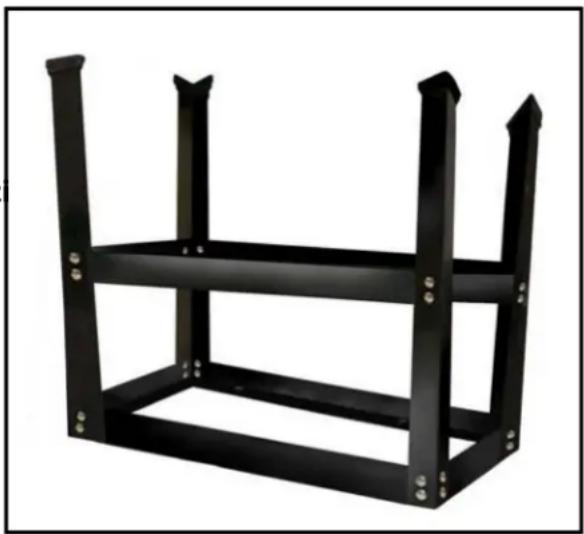

In piedi Assemblea

Prendi i due corti e i due angolo più lung bretelle fuori Di IL scatola E mettilo SU IL pavimento. Ora Prendere IL quattro gambe sottosopra, E allegare loro A IL quattro bretelle usando 1/4" X 1/2" noci E bulloni. ( Stringere con le dita) Vedere Figura 1. Ora, giro IL in piedi verticale E regolare le gambe COSì Quello Essi Sono uniformemente posizionato, stringere tutte le viti BENE.

Installazione IL Router Tavolo SU IL In piedi

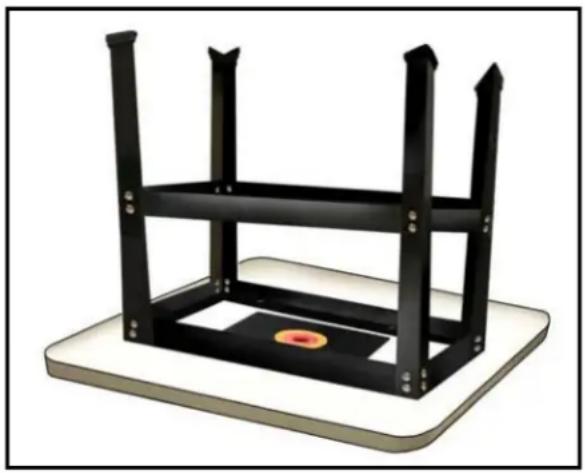

Prendere IL instradatore tavolo E Mettere Esso lato positivo giù SU IL pavimento O panca. IL instradatore tavolo E IL superiore bretelle Di IL in piedi caratteristica 4 buchi A montare IL instradatore tavolo A IL in piedi. Posizione IL in piedi invertito, SU IL instradatore tavolo COSì Quello IL buchi sono allineati E Poi montare Esso con IL aiuto di rondelle E bulloni

Figura 1 Fissaggio delle gambe al brete

fornito, (Stringere con le dita). Vedere Figura

ASSEMBLAGGIO E INSTALLAZIONE

Figura-3 Montaggio IL in piedi A IL scheda router le

Prendere IL 4 gomma piedi fuori Di IL pacchetto e allegare uno SU ogni gamb Ora, giro il supporto verticale e il tavolc router è installato sul in piedi.

Montaggio della base del router

Piatto nel tuo router

Tavolo

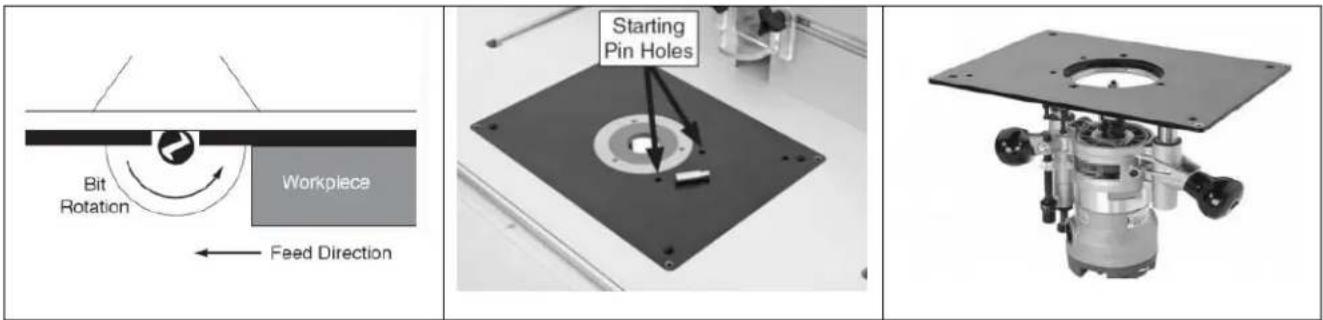

Quando montaggio UN grande router, le maniglie devono adattarsi nella stessa direzione come il lungo apertura. Tuo attuale instradatore base piatto Volere funzione COME IL dima di foratura . Tuttavia, Voi Dovrebbe determinare l' ottimale instradatore posizionamento Prima la base piatto. Fare Sicuro A Prendere tenendo conto della regolazione della profondità manopole, profondità serratura leve/manopole E IL posizione di tuo interruttore. Posto tuo instradatore In corretto invertito posizione Sotto IL

di partenza spillo buchi. IL buchi Volere Essere A il diritto Di IL apertura. Ancora segno con IL nastro IL anteriore E centro SU IL piatto servire come un promemoria.

Centro IL instradatore base piatto SU il più vicino concentrico cresta. Poi posizionare il montaggio buchi lungo IL radiale linee. Mantieni IL base piatto In posto con nastro. (da 3 a 4 pezzi organizzato in giro IL l'anello dovrebbe essere adeguato).

Quindi, fissare insieme le 2 piastre utilizzando Morsetti a C o legna. tavolo. Quindi segna con nastro SU IL anteriore bordo Di la piastra di base del router per verificare la posizione.

Poi, rimuovere IL viti da IL base piatto. Individuare IL parte superiore/anteriore Di tuo piastra di base osservando la posizione del

Nota: I morsetti a molla non lo faranno fornire abbastanza serraggio forza E Potevo consentire alle parti di muoversi fuori posto.

Trapano Attraverso IL nuovo base usando UN trapano un po' quello fiammiferi IL misurare Di IL buchi In la base del tuo router piatto.

Nota: Se disponibile, eseguire questo operazione su UN trapano premere A Mantenere IL fori perpendicolari.

Importante: UN pezzo Di legna Dovrebbe essere bloccato A IL anteriore Di IL instradatore piatto intero perforazione A Evitare scheggiatura Di il piatto.

Dopo rimozione IL morsetti, fori svasati simile A IL del router Proprio piastra di base. Per migliore risultato, Noi consigliare UN separare flauto svasare A UN lento velocità e un trapano a colonna se disponibile.

Finalmente, montare IL base piatto A IL router. Se il viti Quello venni con i tuo router Sono non lungo Abbastanza, più lungo le viti possono Essere acquistato A UN hardware negozio o centro di casa nel tuo zona.

Se non sei sicuro della procedura di installazione, g video di installazione.

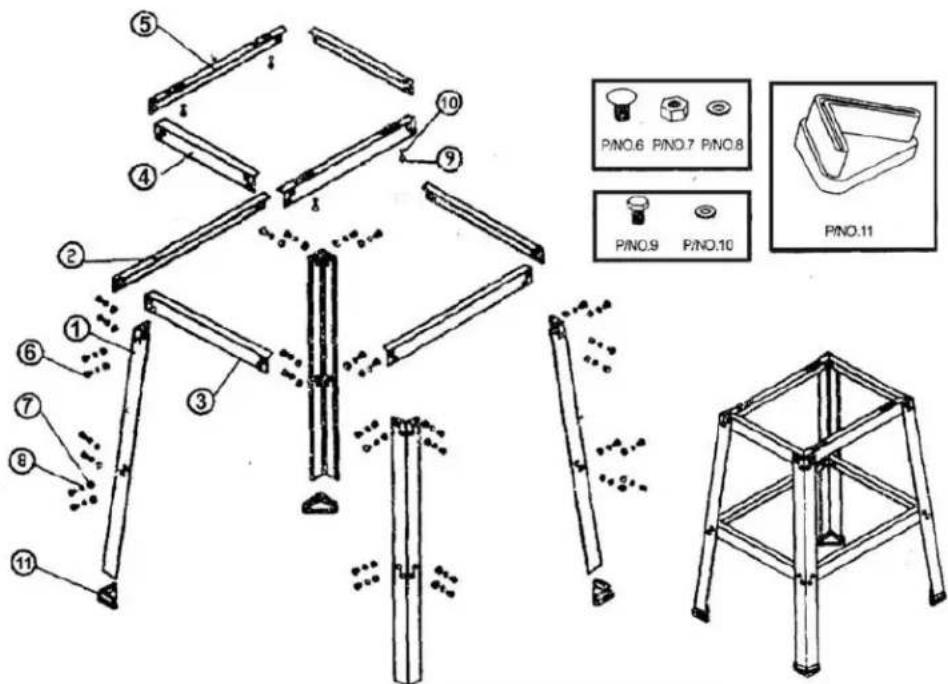

Parti di supporto, guasti e parti Lista

NO	DE DESCRIZIONE	Quantità
1	Angolo più lungo Bretelle	4
2	Angolo corto Bretelle	2
3	Angolo corto Bretelle	2
4	Angolo corto Bretelle	2
5	Angolo più lungo Bretelle	2
6	Bullone a testa tonda M8 x 12	32
7	Dado esagonale M8	32
8	Rondella piatta8	32
9	Bullone esagonale M6 x 16	4
10	Rondella piatta6	4
11	Piedini in gomma	4

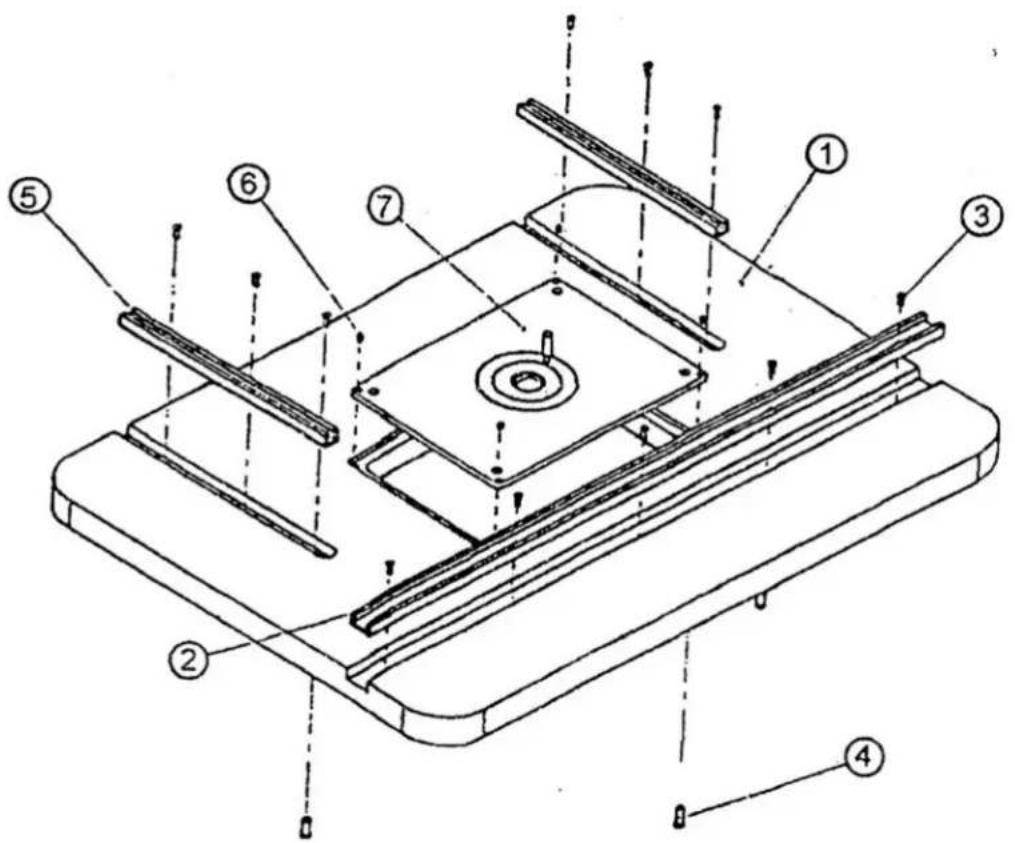

Parti e ripartizione delle parti del tavolo del rou1 Lista

NO	Quanti	PARTE	DESCRIZIONE
1	1	Tavolo Superiore	32" x 24" x 1-3/8"
2	1	Mitra in alluminio Traccia	Lunghezza 32"
3	11	Maschiatura a testa piatt	4" x 1/2"
4	4	Noce	M 1/4" x 1/2"
5	2	Alluminio Binario a T	Lunghezza 11-3/4"
6	4	Set di chiavi a bussola	6 volte 6
7	1	Inserisci + Guida Spillo	9" x 12"

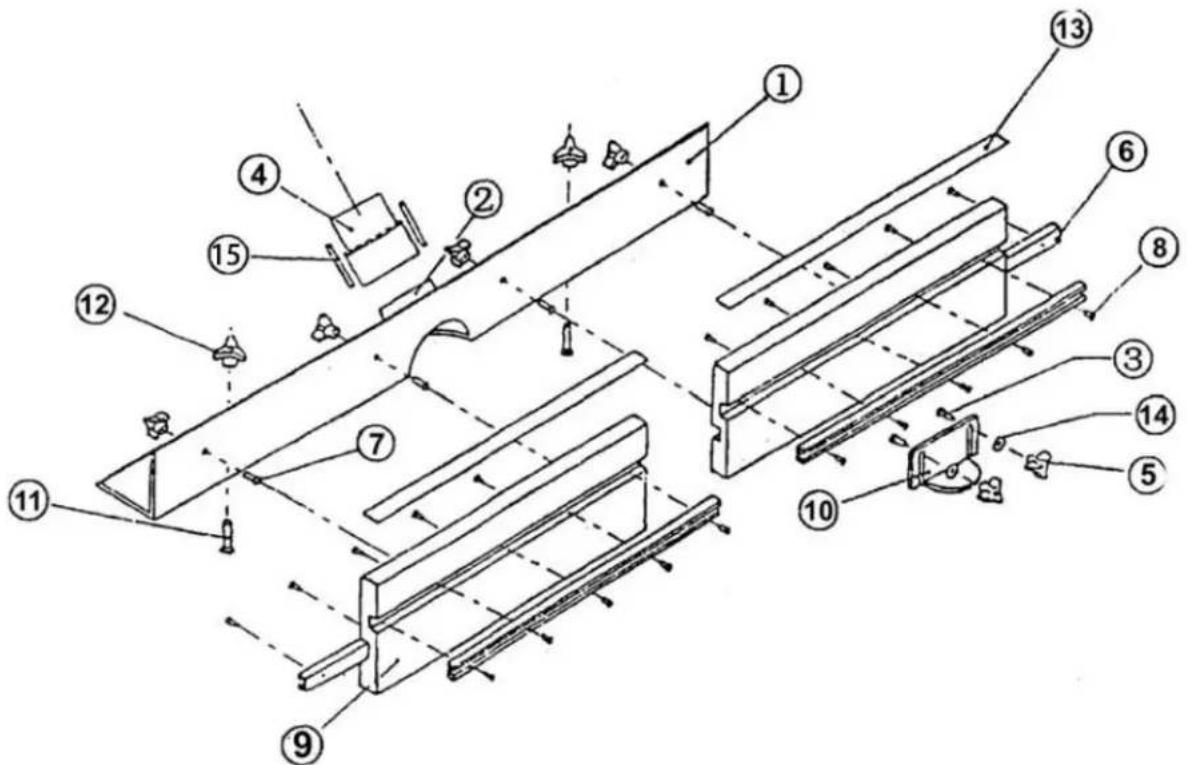

Guasti e parti delle recinzioni Lista

NO	Quant	PARTE	DESCRIZIONE
1	1	LA luminanza	4" x 4" x 33"
2	1	Ada pter	2-1/2" x 2"
3	2	Macchina a testa piatta	1/4 "x 1 "
4	1	Polvere Porta	2-1/2" x 3"
5	2	Triangolo Manopola	1/4 "
6	4	Binario in alluminio-mitra	Lunghezza 18"
7	2	Esagono Bullone	5/6 "x 1 "
8	20	Maschiatura a testa piat	4#x 1/2"
9	2	Recinzione	18" x 6" x 1"
10	1	Morso Copertina	Plastica fluorescente
11	4	Esagono Bullone	5/16" x 1"
12	6	Pomello	5/1 6"
13	2	Governate Etichetta	Lunghezza 18"
14	2	Rondella piatta	1/4 "
15	2	Vite a testa cilindrica 3/	3/16" x 2-1/4"

I clienti devono assemblarlo con le parti seguenti:

RT01 5	Nome della parte	Quantità
176.	Bullone a testa tonda M8 x 12	32
177.	Dado esagonale M8	32
178.	Rondella piatta8	32
179.	Bullone esagonale M6 x 16	4
180.	Rondella piatta6	4
181.	Manopola 5/16"+bullone esagonale 5/16" x 1"+rondella p 5/16"	6
182.	Manopola 1/4"+bullone esagonale 1/4" x 1"+rondella piatt	2
183.	Vite a testa cilindrica 3/16" x 2-1/4"	2
184.	Lunghezza etichetta righello 18"	2
185.	Piastra di plastica fluorescente Bit Cover	1
186.	Porta antipolvere 2-1/2" x 3"	1
187.	Adattatore 2-1/2" x 2"	1
188.	Recinzione 18" x 6" x 1"	2
189.	Piano del tavolo 32" x 24" x 1-3/8"	1
190.	Inserto + perno guida 9" x 12"	1
191.	Lunghezza binario obliquo in alluminio 32"	1
192.	Supporto angolare più lungo	2
193.	Supporto angolare corto	2
194.	Supporto angolare corto	2
195.	Supporto angolare corto	2
196.	Supporto angolare più lungo	4
197.	Chiave esagonale M3	1
198.	Piedini in gomma	4
199.	Asse di posizione	1
200.	Bullone a croce svasata M4 * 16 * 4 (con vite di fi	4
