Producttype	Freesmachine op tafel (freestafel)
Merk	Vevor
Model	RT015
Afmetingen werkblad	800 x 606 x 36 mm (32 x 24 x 1-3/8 inch)
Gleuf voor verstek (aluminium)	800 mm (32 inch)
Tafelinsert	306 x 229 mm (9 x 12 inch)
Geleider (schaaf)	460 x 150 mm (18 x 6 inch)
Stofafzuigpoort geleider	63 / 77,3 / 68,2 mm (2-1/2 x 3 inch)
Liniaalsticker geleider	456 mm (18 inch)
Hoogte onderstel	1025 mm
Materiaal onderstel	Staal met rubber voetjes
Gewicht	Ongeveer 25 kg (schatting)
Voeding	Aan te sluiten op geschikte stroombron (niet gespecificeerd)
Hoofdfuncties	Frezen, profileren, groeven met geleider en verstekgeleider
Veiligheid	Veiligheidsbril, stofmasker, gehoorbescherming verplicht; draag geen loszittende kleding
Onderhoud en reiniging	Houd de messen scherp en schoon; koppel los voor afstelling of gereedschapswissel
Onderdelen en repareerbaarheid	Volledige onderdelenlijst meegeleverd; montage door klant; technische ondersteuning op www.vevor.com/support
Algemene informatie	Gebruiksaanwijzingen beschikbaar in meerdere talen; elektronisch garantiecertificaat

Veelgestelde vragen - RT015 Vevor

Hoe monteer ik het onderstel van de tafel?

Monteer de kruiselen (kort en lang) aan de poten met de M8x12 bouten, M8 zeskantmoeren en sluitringen. Draai eerst met de hand vast, als het onderstel recht staat, draai alle schroeven stevig vast. Monteer vervolgens het tafelblad op het onderstel.

Hoe installeer ik mijn bovenfrees op de tafel?

Keer de tafel om. Centreer de basisplaat van de frees op de concentrische cirkel van het inzetstuk. Gebruik de basisplaat als sjabloon om de montagegaten te boren. Bevestig met geschikte schroeven (als de originele schroeven niet lang genoeg zijn, koop langere in de bouwmarkt).

Wat zijn de essentiële veiligheidsvoorschriften?

Draag altijd een veiligheidsbril, stofmasker en gehoorbescherming. Draag geen loszittende kleding of sieraden. Houd het werkgebied schoon en opgeruimd. Koppel de machine los voordat u frezen wisselt of aanpassingen uitvoert.

Hoe stel ik de geleider (schaaf) af?

De geleider is verstelbaar door te glijden over de T-gleuven. Draai de knoppen vast om te vergrendelen. Gebruik de schaalverdeling op de geleider voor nauwkeurige positionering. Om te verplaatsen, los de knoppen, pas aan en draai weer vast.

Hoe sluit ik een stofzuiger aan op de stofafzuigpoort?

De afzuigpoort van de geleider is geschikt voor een slang van 63/77,3/68,2 mm (2-1/2 tot 3 inch). Gebruik de meegeleverde adapter (2-1/2 x 2 inch) indien nodig. Sluit een geschikte stofzuiger of afzuigsysteem aan.

Kan ik de tafel met elke bovenfrees gebruiken?

Ja, de tafel accepteert de meeste bovenfrezen, mits de basisplaat op het inzetstuk (306 x 229 mm) past. Het kan nodig zijn specifieke montagegaten voor uw frees te boren.

Hoe vervang ik de tafelinsert?

De insert is verwijderbaar. Verwijder de schroeven die hem vasthouden (indien aanwezig) en til hem op. Vervang door een nieuwe insert (referentie: insert + geleidingspen, onderdeel nr. 90). Zorg dat hij vlak en uitgelijnd is met het tafelblad.

Welke gereedschappen kan ik op deze tafel gebruiken?

Deze tafel is ontworpen voor frezen met bovenfreesbits. U kunt profielen, groeven, pennen, lijsten enz. maken. Gebruik altijd scherpe frezen die geschikt zijn voor het toerental van uw frees.

Hoe onderhoud ik de tafel?

Reinig regelmatig het tafelblad met een zachte doek. Smeer de rails en mechanismen indien nodig. Controleer of alle schroeven goed vastzitten. Bewaar de tafel droog. Raadpleeg de handleiding voor de volledige onderdelenlijst.

Waar vind ik reserveonderdelen of technische ondersteuning?

De onderdelenlijst vindt u in de handleiding. Om te bestellen of hulp te krijgen, gaat u naar www.vevor.com/support met uw elektronische garantiecertificaat.

GEBRUIKSAANWIJZING RT015 Vevor

Technische ondersteuning en e-garantiecertificaat

Dit is de originele instructie. Lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeet niet dat wij u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

Algemene veiligheidsinstructies

Wees uiterst voorzichtig bij het gebruik van alle elektrische gereedschappen. Ken uw elektrische gereedschap, wees bekend met de werking ervan, lees de handleiding door en pas de veilige gebruiksprocedure op alle mogelijke manieren toe.

• Sluit uw machine ALLEEN aan op de overeenkomstige en specifieke stroombron.
• Draag ALTIJD een veiligheidsbril, ademhalingsapparatuur, gehoorbescherming en veiligheidsschoenen bij het bedienen van uw machine.
• Draag GEEN loszittende kleding of sieraden bij het bedienen van uw machine.
• Een veilige omgeving is belangrijk. Houd het gebied vrij van stof, vuil en ander afval in de directe omgeving van uw machine.
• ONTKOPPEL de stroombron bij het verwisselen van boortjes, holle beitels, freesbits, vormgeverkoppen, messen, of bij het maken van andere

- Houd ALTIJD alle veiligheidsvoorzieningen op hun plaats en zorg voor hun juiste werking.

aanpassingen of reparaties.

• REIK NOOIT over de tafel wanneer het gereedschap in werking is. Dat is gevaarlijk.
• Houd ALTIJD messen, beitels en bits geslepen en goed uitgelijnd.
• Laat NOOIT een gereedschap onbeheerd achter terwijl het in werking is.
• WEES ALERT! Gebruik GEEN medicijnen of andere drugs die uw vermogen of oordeel kunnen beïnvloeden om uw machine veilig te gebruiken.
• ALTIJD duwstokken en veerplanken gebruiken om je werk veilig door de machine te voeren.
• ZORG ER ALTIJD VOOR dat alle hulpmiddelen die voor aanpassingen zijn gebruikt, zijn verwijderd voordat de machine wordt gestart.
• Houd omstanders altijd op veilige afstand terwijl de machine in werking is.

Freestafel met hek & stellage: specifieke veiligheidsinstructies

Zoals bij alle elektrische gereedschappen en machines moeten de juiste veiligheids- en aandachtsvoorschriften in acht worden genomen. Er is gevaar verbonden aan het gebruik van elk gereedschap of elke machine, dus wees voorzichtig en aandachtig elke keer dat u uw gereedschap gebruikt. Als u niet bekend bent met de werking van de freestafel, dient u het advies en/of de instructies in te winnen bij een gekwalificeerde professional.

• ZORG ERVOOR dat de frees veilig is geïnstalleerd voordat u de machine start, voor een veilige werkmethode.
• VOER NOOIT "vrije" handbediening uit. Gebruik uw handen niet om het werkstuk te ondersteunen of te geleiden. Gebruik altijd een klem om het werkstuk vast te zetten voordat u gaat snijden.
• DRAG GEEN sieraden of losse kleding tijdens het bedienen van deze machine.
• VEILIGHEIDSBRILLEN & ADEMHALINGSAPPARAAT worden sterk aanbevolen bij het werken met deze machine. Sommig zaagstof kan schadelijk zijn voor uw longen; wees voorzichtig bij het gebruik van deze machine.
• VOER het werkstuk ALTIJD tegen de draairichting van de freesbit in.
• PROBEER het werkstuk NIET te klemmen of te snel door de machine te duwen tijdens de werking. Dit kan schade aan de machine veroorzaken. Voer het werkstuk met een stevige greep, langzaam en gelijkmatig, en houd het werkstuk tegen de aanslag.
• ZORG ERVOOR dat de spindel in de juiste richting draait.
• LAAT NIEMAND vóór de machine staan tijdens de bediening. • TECHNISCHE PROBLEMEN: Alle problemen die u tegenkomt, moeten zorgvuldig worden onderzocht met de stroom UIT en de machine losgekoppeld van de stroombron.
• Teken nooit de achterkant van het werkstuk tijdens de snijbewerking. Stop de router iets voordat u de achterkant van het werkstuk tekent.
• Houd de beitels altijd geslepen en schoon.

- INSPECTEER uw werkstukken. Zorg ervoor dat ze vrij zijn van spijkers, nietjes, kopspijkers, knopen en andere voorwerpen die schadelijk kunnen zijn voor uw routerbeitel.

BELANGRIJK: De hierboven gegeven veiligheidsinstructies kunnen niet volledig zijn omdat de omgeving in elke werkplaats anders is. Denk altijd eerst aan veiligheid, zoals dit van toepassing is op uw individuele werkmethode en omstandigheden.

ROUTERTAFEL

FUNCTIES

TAFELBLAD

Afmetingen: 800*606*36 mm

Aluminium verstekgeleider: 800 mm

Tafelinleg: 306*229 mm

AANSLAG

Afmetingen: 460*150 mm

Stofafzuiging: 63/77,3/68,2 mm

Beschermkap: fluorescerend plastic plaat

Aluminium verstekgeleider: 460 mm

Liniaal Label: 456mm

STELLAGE

Gemaakt van: Staal

Hoogte: 1025mm

Inclusief: 4 niet-beschadigende rubberen voeten

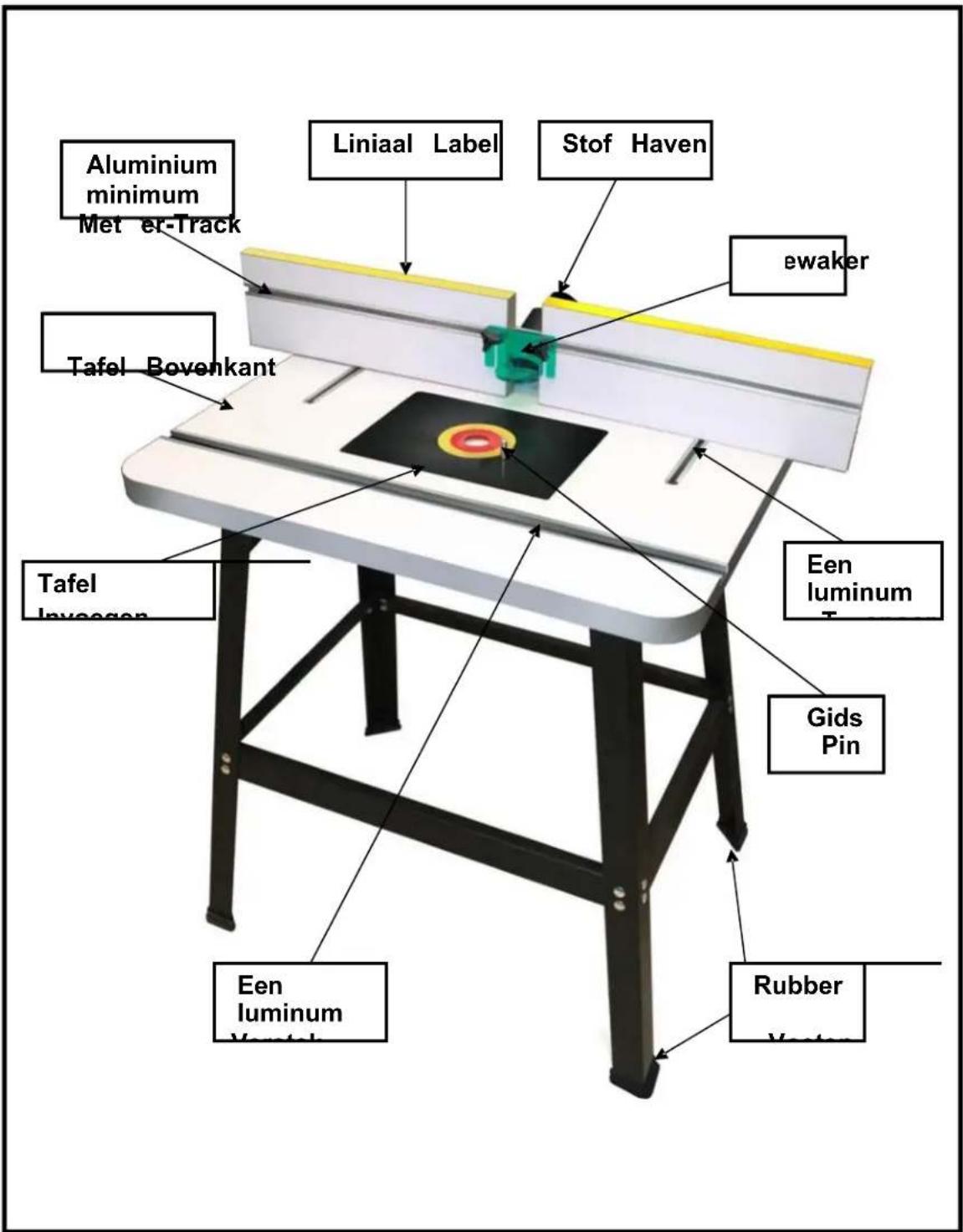

FYSIEKE FUNCTIES

MONTAGE & INSTALLATIE

Voor het assembleren van de stellage, neem alsjeblieft een kijkje bij de lijst hieronder. Uw stellage wordt geleverd met de volgende onderdelen en montagehardware.

• Korte hoekbeugel: 2-delig • Kortere hoekbeugel: 2-delig • Lange hoekbeugel: 2-delig • Langere hoekbeugel: 2-delig • Ronde kopbout M8x12: 32-delig • Zeskantmoer M8: 32-delig • Vlakke ring 8: 32-delig • Zeskantbout M6x16: 4-delig • Vlakke ring: 4 stuks • Rubberen voeten: 4 stuks

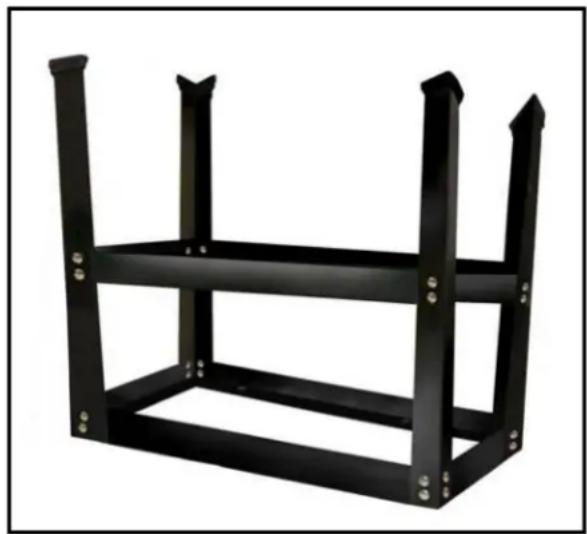

Figuur 1: Poten aan de beugel

Neem de twee korte en de twee langere hoekbeugels uit de doos en zet ze op de vloer. Neem nu de vier benen ondersteboven en bevestig ze aan de vier beugels met behulp van 1/4" x 1/2" moeren en bouten. (Vinger vastdraaien)

Zie Figuur-1.

Bevestig nu de twee andere langere en de twee korte hoekbeugels aan de poten met behulp van de moeren en bouten (vingervast). Zie Figuur-2

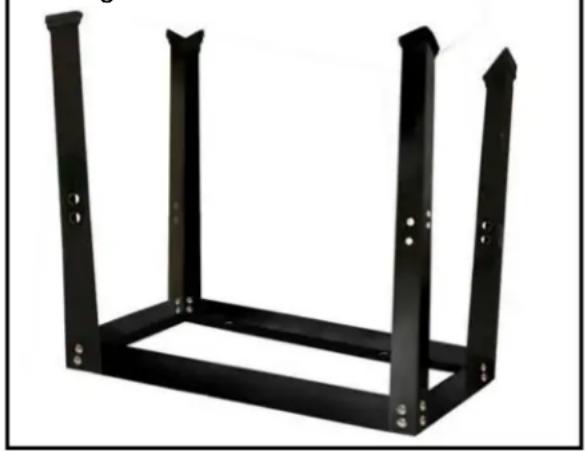

Figuur-2: Bevestigen van de middenbeugel aan de benen

Draai nu de stellage rechtop en pas de benen aan zodat ze gelijkmatig gepositioneerd zijn. Draai alle schroeven goed vast.

De routertafel op de stellage installeren

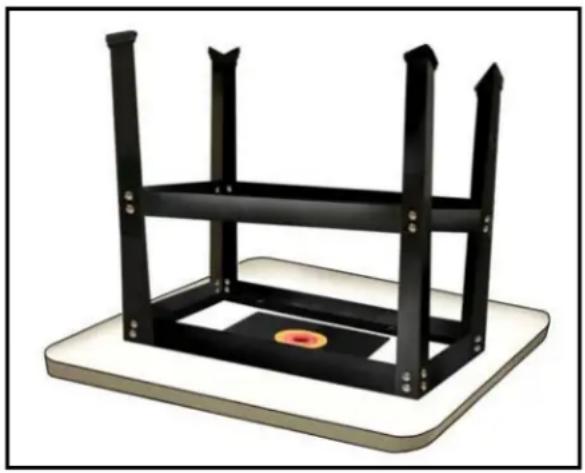

Neem de routertafel en zet deze ondersteboven op de vloer of bank. De routertafel en de bovenste beugel van de stellage hebben 4 gaten om de routertafel aan de stellage te bevestigen. Plaats de stellage omgekeerd op de routertafel, zodat de gaten uitgelijnd zijn, en bevestig ze met de meegeleverde ringen en bouten (vingervast). Zie Figuur-3.

MONTAGE & INSTALLATIE

Figuur-3 Montage van de stellage aan de routertafel

Neem de 4 rubberen voeten uit de verpakking en bevestig er één op elk been. Draai de standaard rechtop en uw routertafel is op de stellage geïnstalleerd.

De routerbasisplaat monteren in uw routertafel

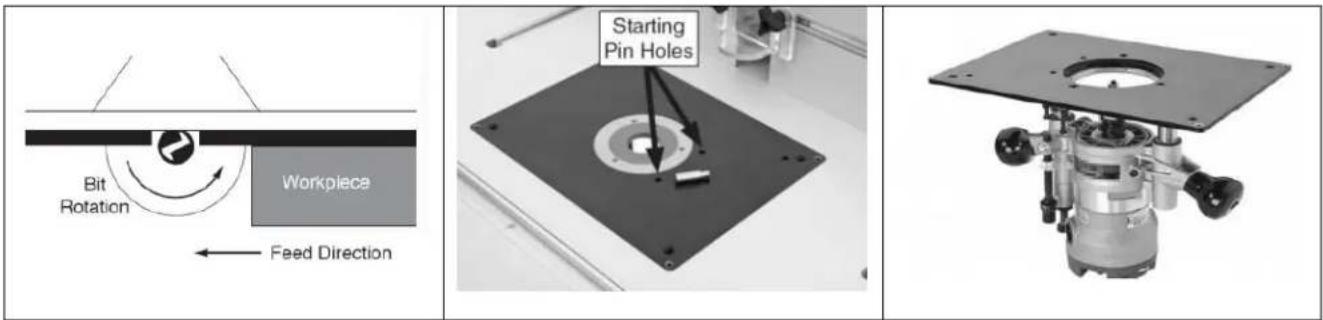

Bij montage van een grote router moeten de handgrepen in dezelfde richting passen als de langwerpige opening. Uw huidige routerbasisplaat zal dienen als boormal. U moet echter de optimale routerpositie voor de basisplaat bepalen. Zorg ervoor dat u rekening houdt met de diepteverstelknoppen, diepteslothendels/knopen en de locatie van uw schakelaar. Plaats uw router in de juiste omgekeerde positie onder de tafel. Markeer vervolgens met plakband op de voorrand van de bodemplaat van de router om de positie aan te geven.

begin met het markeren van de gaatjes. De gaten bevinden zich rechts van de opening. Markeer opnieuw met plakband de voorkant en het midden op de plaat als herinnering.

Centreer de routerbasisplaat op de dichtstbijzijnde concentrische ring. Plaats vervolgens de montagegaten langs de radiale lijnen. Houd de basisplaat op zijn plaats met plakband. (3 tot 4 stukken rondom de ring zouden voldoende moeten zijn).

Klem vervolgens de 2 platen aan elkaar met behulp van C-klemmen of hout.

Verwijder daarna de schroeven van de basisplaat. Bepaal de bovenkant/voorzijde van uw grondplaat door de positie van de

Opmerking: Veerklemmen leveren onvoldoende klemkracht en kunnen de onderdelen uit elkaar laten bewegen.

Boor door de nieuwe basis met een boor die overeenkomt met de maat van de gaten in de basis van uw routerplaat.

Opmerking: Voer deze handeling indien mogelijk uit op een boorpers om de gaten loodrecht te houden.

Belangrijk: Een stuk hout moet vóór het boren tegen de voorkant van de routerplaat worden geklemd om splinteren van de plaat te voorkomen.

Na het verwijderen van de klemmen, zijn de verzonken gaten vergelijkbaar met de eigen grondplaat van de router. Voor het beste resultaat raden we aan om een enkele fluitverzinkboor te gebruiken bij een lage snelheid en een boormachine indien beschikbaar.

Monteer ten slotte de grondplaat weer op de router. Als de schroeven die bij uw router zijn meegeleverd niet lang genoeg zijn, kunt u langere schroeven kopen bij een bouwmarkt of thuiscentrum in uw omgeving.

Als u twijfelt over het installatieproces, bekijk dan de installatievideo.

Standonderdelen, demontage en onderdelenlijst

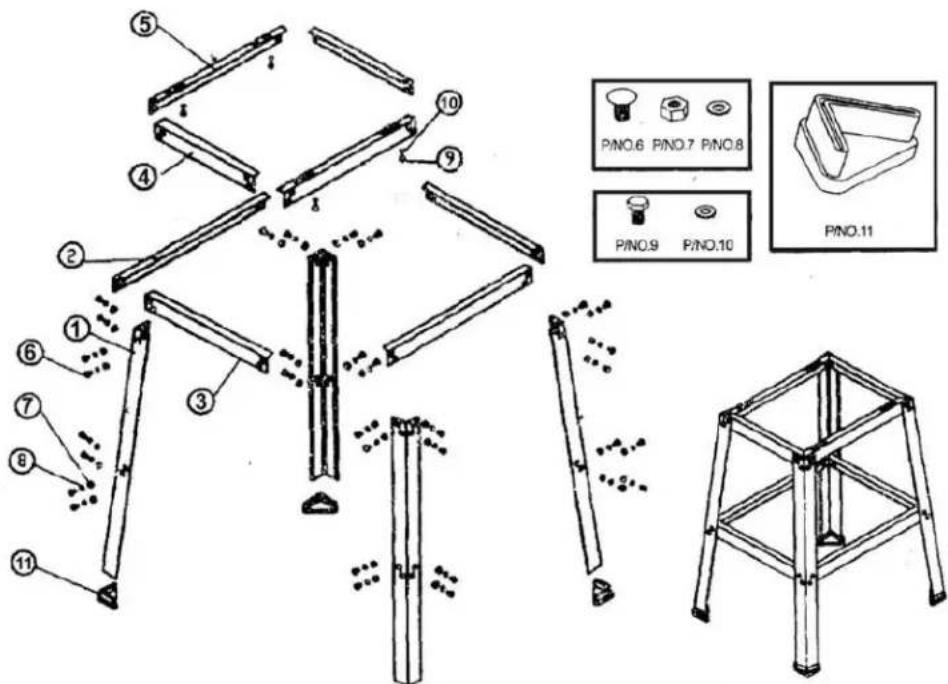

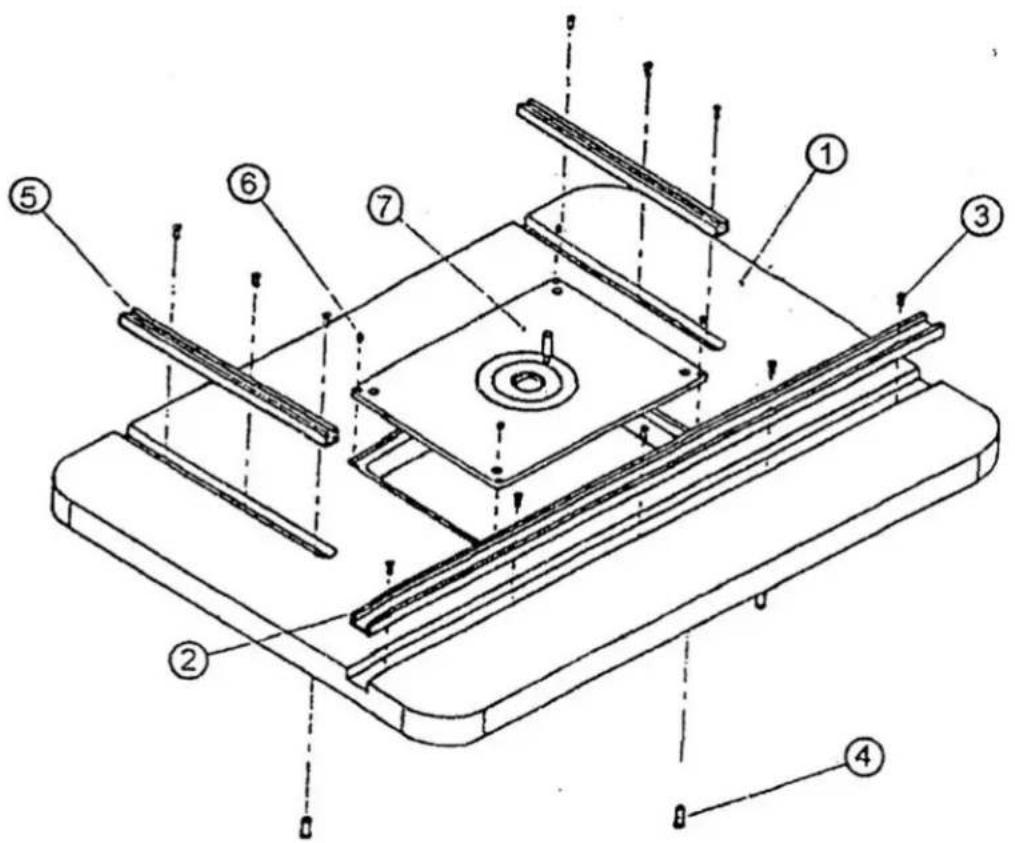

Onderdelen van freestafels: overzicht en onderdelenlijst

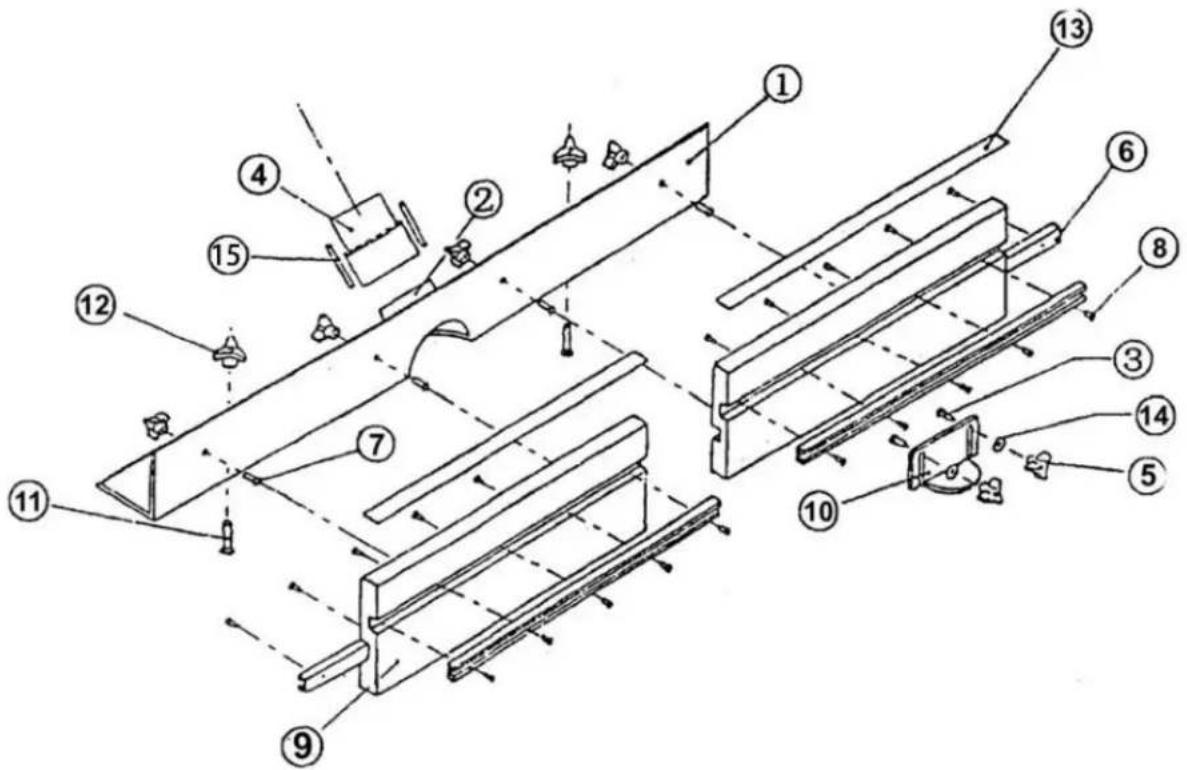

Hekwerkonderdelen, demontage en onderdelenlijst

Klanten moeten de volgende onderdelen monteren:

RT01 5	Onderdeelnaam	Hoeveelheid
101.	Ronde kopbout M8 x 12	32
102.	Zeskantmoer M8	32
103.	Vlakke ring8	32
104.	Zeskantbout M6 x 16	4
105.	Vlakke ring6	4
106.	Knop 5/16"+Zeskantbout 5/16" x 1"+Platte ring 5/16	6
107.	Knop 1/4"+Zeskantbout 1/4" x 1"+Platte ring 1/4"	2
108.	Pankopmachineschroef 3/16"x 2-1/4"	2
109.	Lengte liniaallabel 18"	2
110.	Bit Cover Fluorescerende Plastic Plaat	1
111.	Stofpoort 2-1/2" x 3"	1
112.	Adapter 2-1/2" x 2"	1
113.	Hek 18" x 6" x 1"	2
114.	Tafelblad 32" x 24" x 1-3/8"	1
115.	Inzetstuk + geleidepen 9" x 12"	1
116.	Aluminium verstekrail lengte 32"	1
117.	Langere hockbeugel	2
118.	Korte hoekbeugel	2
119.	Korte hoekbeugel	2
120.	Korte hockbeugel	2
121.	Langere hoekbeugel	4
122.	M3 inbussleutel	1
123.	Rubberen voetjes	4
124.	Positie-as	1
125.	M4 * 16 verzonken dwarsbout * 4 (met vaste freess)	4

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support
