Producttype	Biscuitfrees (lamellenfrees)
Merk	Vevor
Model	M1K-ZK5-100
Voeding	Netstroom, dubbele isolatie (conform EN 50144)
Instelbare snijdiepte	6 posities (C20, S, D, Max) voor biscuits n°0, n°10, n°20, Simplex, Duplex, Max
Instelling snijhoogte	0 tot 20 mm (via hoogteschaal van de aanslag)
Hoekinstelling aanslag	Aanslagen op 0°, 45° en 90° met hoekvergrendeling
Hulphendel	Verwijderbaar, in positie verstelbaar
Afzuigsysteem	Stofpoort voor stofzuiger of meegeleverde stofzak
Schakelaar	Trekker aan/uit met veiligheid
Zaagblad	Verwijderbaar cirkelzaagblad met schroefdraadflens
Koolborstels	Vervangbaar (slijten na intensief gebruik)
Veiligheid	Bladbescherming, dubbele isolatie, niet-handmatige bladstop
Geschikte materialen	Massief hout, triplex, spaanplaat, vezelplaat, plexiglas, kunstmarmer
Inbegrepen accessoires	Stofzak, zaagbladsleutel (niet vermeld maar waarschijnlijk), diepte-aanslag

Veelgestelde vragen - M1K-ZK5-100 Vevor

Hoe vervang ik het zaagblad van de Vevor M1K-ZK5-100 biscuitfrees?

Koppel het gereedschap los. Gebruik de spindelvergrendelingsknop om de spindel te blokkeren, draai vervolgens de schroefdraadflens (33) los met een sleutel. Verwijder het oude zaagblad en installeer het nieuwe, zorg ervoor dat de draairichting (richtingaanwijzer) wordt gevolgd. Draai de flens stevig vast.

Hoe stel ik de snijdiepte in op de M1K-ZK5-100?

Draai de revolveraanslag (11) om de positie te selecteren die overeenkomt met de biscuitmaat (bijv. '10' voor nr. 10). Duw de hulphendel naar voren totdat de diepte-aanslag de revolver raakt. Het zaagblad moet 10 mm uitsteken voor nr. 10. Draai indien nodig de borgmoer (14) los en stel de diepte-aanslag bij.

Waarom produceert mijn machine vonken of stopt hij?

Dit kan erop wijzen dat de koolborstels versleten zijn. Stop onmiddellijk met het gebruik en vervang beide borstels tegelijkertijd. Laat de vervanging indien nodig uitvoeren door een elektricien of reparateur van elektrisch gereedschap.

Welke soorten biscuits kan ik met dit gereedschap gebruiken?

Het gereedschap ondersteunt biscuits van de maten nr. 0 (8 mm), nr. 10 (10 mm), nr. 20 (12,3 mm), evenals de formaten Simplex (13 mm), Duplex (14,7 mm) en Max (18 mm). Gebruik de gids van de revolveraanslag om de juiste diepte te selecteren.

Hoe sluit ik een stofzuiger aan voor stofafzuiging?

Sluit een werkplaatsstofzuiger aan op de stofpoort (15) aan de achterkant van de machine. U kunt ook de meegeleverde stofzak gebruiken door deze op de poort te schuiven. Maak de zak regelmatig schoon en leeg hem wanneer hij halfvol is.

Welke hoekinstellingen zijn beschikbaar?

De aanslag heeft drie klikbare aanslagen: 0° (recht), 45° en 90° voor hoeksneden. Draai de hoekvergrendeling (4) los, draai het vlak naar de gewenste hoek met behulp van de hoekschaal (24) en draai de vergrendeling weer vast.

Kan ik standaard cirkelzaagbladen op deze machine gebruiken?

Nee, gebruik alleen bladen die zijn ontworpen voor biscuitfrezen. Het gebruik van snijschijven of cirkelzaagbladen is om veiligheidsredenen verboden.

Hoe onderhoud ik de Vevor M1K-ZK5-100 biscuitfrees?

Maak regelmatig de stofpoort en de zak schoon. Controleer de staat van de koolborstels. Bewaar de machine op een droge plaats. Volg de veiligheidsinstructies: koppel los voordat u aanpassingen of accessoirewissels uitvoert.

Wat is de vereiste voedingsspanning?

Het gereedschap werkt op netstroom. Controleer of de spanning van uw stopcontact overeenkomt met die op het typeplaatje. De machine is dubbel geïsoleerd, er is geen aardingsdraad nodig.

Waar kan ik reserveonderdelen vinden voor de M1K-ZK5-100?

Slijtdelen zoals koolborstels kunnen worden vervangen. Neem contact op met een reparateur van elektrisch gereedschap of de klantenservice van Vevor. Voor bladen, gebruik vervangende bladen die compatibel zijn met biscuitfrezen.

GEBRUIKSAANWIJZING M1K-ZK5-100 Vevor

Bekijk de video over het gebruik ervan.

VEVOR

Dit is de originele handleiding. Lees alle instructies zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich het recht voor om de gebruiksaanwijzing duidelijk te interpreteren. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Neemt u het ons niet kwalijk dat we u niet meer op de hoogte stellen van eventuele technologische of software-updates voor ons product.

	Waarschuwing: om het risico op letsel te verminderen, gebruiker de gebruiksaanwijzing zorgvuldig te lezen.
	Dit apparaat voldoet aan Deel 15 van de FCC-regels.gebruik is onderworpen aan de volgende twee voorwaat(1) Dit apparaat mag geen schadelijke interferentieveroorzaken, en (2) dit apparaat moet alle ontvangeninterferentie accepteren, inclusief interferentie die ongewewerking kan veroorzaken.
	Dit product valt onder de bepalingen van de Europese2012/19/EG. Het symbool met een doorgekruiste vuilnisbgeeft aan dat het product in de Europese Unie gescheafval moet worden ingezameld. Dit geldt voor het produalle accessoires die met dit symbool zijn gemarkeerd.Producten die als zodanig zijn gemarkeerd, mogen niethet normale huisvuil worden weggegooid, maar moetenworden ingeleverd bij een inzamelpunt voor de recyclingelektrische en elektronische apparaten.

Bij het gebruik van elektrische machines dient u altijd de in uw land geldende veiligheidsvoorschriften in acht te nemen om het risico op brand, elektrische schokken en persoonlijk letsel te verminderen.

Lees de volgende veiligheidsinstructies. Bewaar deze instructies op een veilige plaats.

Zaagsel en splinters mogen niet worden verwijderd terwijl de machine draait.

Gebruik geen snijschijven of cirkelzaagbladen in de machine.

Bescherm zaagbladen tegen schokken en stoten.

Gebruik uitsluitend goed geslepen messen, anders kunnen de snijkrachten het werkstuk versplinteren.

Controleer het zaagblad voor gebruik op eventuele beschadigingen. Gebruik geen zaagbladen die gebarsten, gescheurd of anderszins beschadigd zijn.

Zorg ervoor dat het werkstuk voldoende ondersteund of vastgeklemd is. Houd uw handen uit de buurt van het te zagen oppervlak.

Gebruik de machine alleen met de hulphandgreep.

Wanneer zaagbladen op de schroefdraad van de spindel moeten worden gemonteerd, zorg er dan voor dat de spindel voldoende schroefdraad heeft.

Zorg ervoor dat het zaagblad goed gemonteerd en vastgezet is. Gebruik geen verloopringen of adapters om het zaagblad goed te laten passen.

Behandel het werkstuk alleen als de machine is ingeschakeld.

Houd de machine bij het werken altijd stevig met beide handen vast en zorg voor een veilige houding.

Personen jonger dan 16 jaar mogen deze machine niet bedienen.

Draag altijd een veiligheidsbril en gehoorbescherming. Gebruik indien gewenst of vereist ook andere bescherming, bijvoorbeeld een schort of helm.

Haal altijd de stekker uit het stopcontact voordat u de machine meeneemt. Sluit alle werkzaamheden aan de machine af. Sluit de machine alleen aan als deze is uitgeschakeld.

Houd het netsnoer uit de buurt van het werkbereik van de machine en houd het snoer altijd achter u vandaan.

Stop het mes niet met de hand na het inschakelen.

Het heffen en laten zakken van het blad moet soepel verlopen.

Controleer altijd of de spanning van de voeding overeenkomt met de spanning op het typeplaatje.

Uw apparaat is dubbel geïsoleerd volgens EN 50144. Er is dus geen aarddraad nodig.

Kabels of stekkers vervangen

Gooi oude kabels of stekkers direct weg als ze vervangen zijn door nieuwe. Het is gevaarlijk om de stekker van een losse kabel in het stopcontact te steken.

Het gebruik van verlengkabels

Gebruik uitsluitend een goedgekeurd verlengsnoer dat geschikt is voor het opgenomen vermogen van de machine. De minimale aderdiameter is 1,5 mm².

Wanneer u een kabelhaspel gebruikt, dient u de haspel altijd volledig af te rollen.

PRODUCTINFORMATIE

De Biscuit Jointer is geschikt voor het frezen van groeven voor deuvelverbindingen in massief hout, multiplex, spaanplaat, vezelplaat, plexiglas en kunstmarmer.

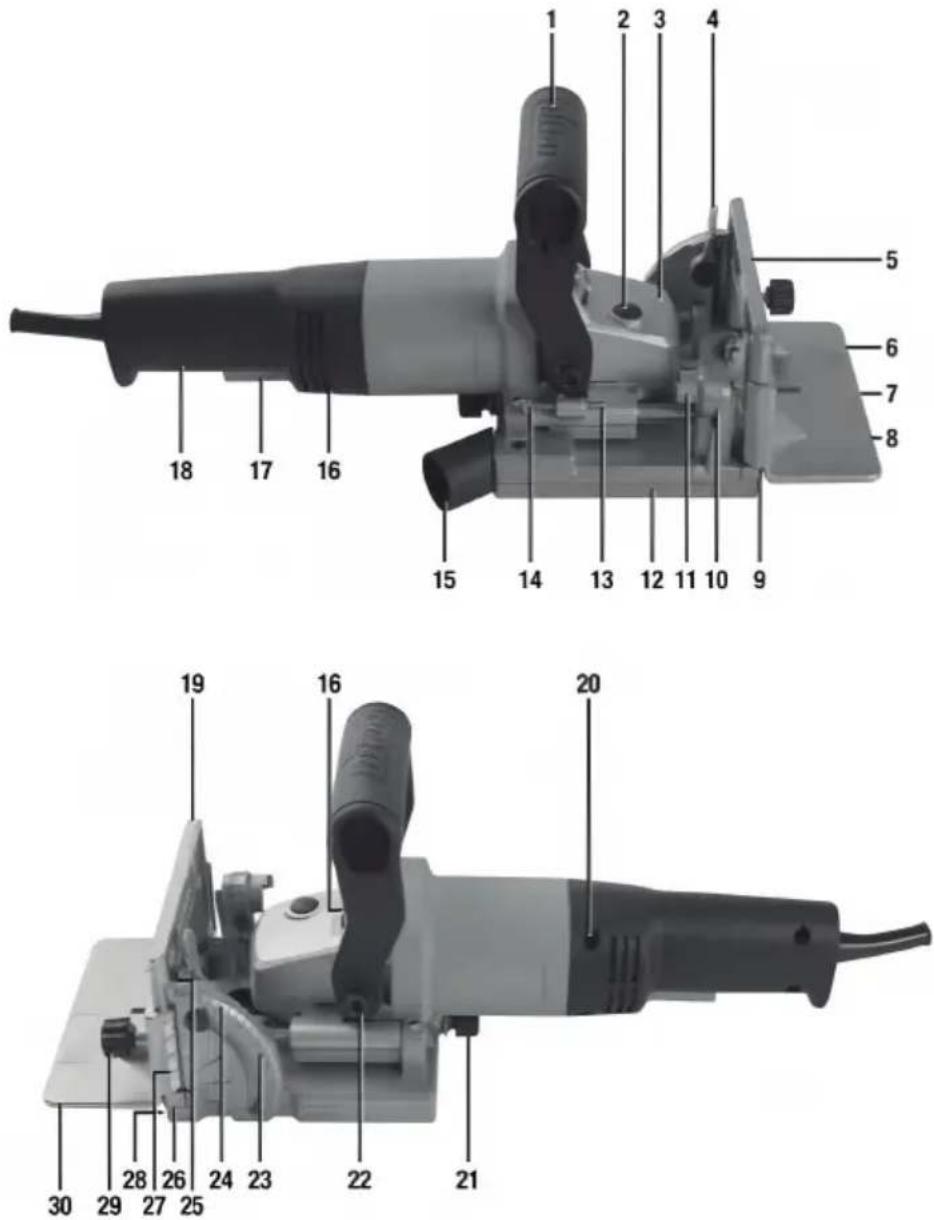

1. Hulphandgreep2. Spindelvergrendelingsknop3. Richtingaanwijzer4. Hoekvergrendeling5. Gezichtscentrumindicator6. Hek Biscuitrand Indicator (L)7. Indicator voor het midden va het hekblad8. Hek Biscuitrand Indicator (R)9. Antislipmat10. Diepte-indicator11. Torenstop12. Basis13. Dieptestop14. Borgmoer dieptestop15. Stofpoort16. Motorventilatie17. Aan/uit-schakelaar18. Hoofdgreep

19. Gezicht20. Handgreepschroeven (x 4)21. Knop voor toegang tot het mes22. Hulphandgreepbout (x 2)23. Klik op Stop (0°, 45° en24. Hoekschaal25. Hoekindicator26. Middenbladindicator27. Schaal voor hekhoogte28. Bladsleuf29. Hekvergrendelingsknop30. Hek31. Bodemdeksel32. Zaagblad33. Schroefbladflens34. Bladtandpunt35. Richtingaanwijzer

Beoogd gebruik

Draagbaar handgereedschap op netstroom met een klein cirkelzaagblad waarmee u sleuven kunt zagen in hout om verbindingen te maken waarin houten lamellen van verschillende afmetingen kunnen worden geplaatst.

Uw gereedschap uitpakken

• Pak uw gereedschap zorgvuldig uit en inspecteer het. Maak uzelf volledig vertrouwd met alle functies en mogelijkheden.
• Zorg ervoor dat alle onderdelen van het gereedschap aanwezig en in goede staat zijn. Als er onderdelen ontbreken of beschadigd zijn, laat dergelijke onderdelen dan vervangen voordat u probeert dit gereedschap te gebruiken.

Voor gebruik

WAARSCHUWING: Koppel dit gereedschap altijd los van de stroomvoorziening voordat u accessoires aansluit of verwijdert, of aanpassingen maakt. BELANGRIJK: Zorg ervoor dat het zaagblad goed vastzit vóór het eerste gebruik. Zie 'Zaagblad vervangen'.

Hulphandgreep

• Monteer de hulphandgreep (1) met behulp van de meegeleverde hulphandgreepbouten (22). Pas de hoekpositie van de hulphandgreep (1) aan door de twee bouten van de hulphandgreep los te draaien, het afstellen en opnieuw vastdraaien van de bouten.

Stofafzuiging

• Dit gereedschap moet worden aangesloten op een stofafzuigsysteem in de werkplaats of op een stofzuiger via zijn stofpoort (15).
• Indien beide niet beschikbaar zijn, dient u de meegeleverde stofzak te bevestigen door deze op de stofaansluiting te schuiven.

Let op: Als u de stofzak gebruikt, verwijder en reinig deze dan regelmatig. Het is het beste om de stofzak leeg te maken.

zak als deze halfvol is.

De snijdiepte aanpassen

Het gereedschap is voorzien van een torenstop (11) met 6 diepteposities (0, 20, S, D en Max) en ondersteunt een breed assortiment biscuitdeuvels of -platen. Zie de biscuitgids hieronder.

Het is aan te raden om het gereedschap te kalibreren op basis van de grootte van het koekje dat u voornamelijk zult gebruiken. De typische grootte van een koekje is #10.

1. Selecteer positie '10' door de torenstop (11) te draaien totdat '10' wordt aangegeven door de diepte-indicator (10).
2. Duw de hulphendel (1) naar voren totdat de dieptestop (13) de torenstop raakt (Afbeelding B) en meet de lengte van het blootliggende mes dat uit de mesgleuf (28) steekt. Zorg ervoor dat één bladtandpunt (34) zich op de maximale afstand van de sleuf bevindt door het zaagblad (32) te draaien zodat een zaagtandpunt in het midden zit en meet dan vanaf dit punt tot aan de oppervlakte van de sleuf.
3. De meting moet 10 mm zijn voor #10, zoals aangegeven in de onderstaande tabel. Indien anders, draai de borgmoer van de dieptestop (14) los en pas de dieptestop aan om de lengte te verkleinen of te vergroten tot de vereiste bladdiepte van 10 mm.
4. Zodra de dieptestop correct is ingesteld, draait u de borgmoer vast. WAARSCHUWING: Als de snijdiepte niet correct wordt afgesteld, kan het werkstuk beschadigd raken.

Let op: De overige diepteposities op de torenstop worden nu correct ingesteld, waarbij de nauwkeurigheid het grootst is voor de positie die voor de kalibratie wordt gebruikt.

Let op: Maak altijd eerst een proefsnede op afvalmateriaal om de instellingen te bevestigen.

De maaihoogte aanpassen

Let op: De groef voor de biscuitdeuvel bevindt zich normaal gesproken in het midden van de rand van het werkstuk, zodat de snijhoogte moet worden aangepast aan de halve dikte van het materiaal.

- De snijhoogte kan met de gemonteerde geleider (30) worden ingesteld van 40 mm.

1. Laat de vergrendelingsknop van het hek los (29).
2. Plaats het hek op de gewenste hoogte met behulp van de hekhoogteschaal.
3. Draai de vergrendelingsknop van het hek vast om het op de gewenste hoogte te vergrendelen.

De hoek van het hek instellen.

De fence (30) heeft een hoekverstelling van 90°, met klikstops voor snelle en eenvoudige instellingen van 0°, 45° en 90° voor schuine sneden (afbeelding C). Om de gewenste hoek in te stellen:

1. Ontgrendel de hoekvergrendeling (4) door deze van het gezicht (19) weg te trekken.
2. Stel het gezicht in op de gewenste hoek met behulp van de hoekschaal en de hoekindicator (25).
3. Draai de hoekvergrendeling vast zodat het hekwerk in de gewenste hoek staat. Let op: Controleer of het hek goed vastzit voordat u gaat zagen; als u dit niet doet, kan dit leiden tot schade aan het werkstuk of de machine als deze tijdens gebruik beweegt.

Let op: de hoekschaal is slechts bij benadering; gebruik indien nodig extra hoekmeetapparatuur om de hoek van het hek te controleren.

Operatie

BELANGRIJK: Het is raadzaam om, indien mogelijk, het gereedschap met twee handen te bedienen. Houd de hoofdgreep (18) van de schaafmachine met één hand vast, waarbij een vinger comfortabel op de schaafmachine rust.

Aan/uit-schakelaar (17) en houd met de andere hand de hulphandgreep (1) vast zodat het gereedschap veilig vastgehouden wordt.

BELANGRIJK: Controleer of het beveiligingsmechanisme soepel en correct functioneert voordat u het product daadwerkelijk gebruikt.

Aan- en uitzetten

• Om het gereedschap te starten, knijpt u op de aan/uit-schakelaar (17)
• Laat de aan/uit-schakelaar los om het apparaat uit te schakelen.

Markering	Dikte van het materiaa	Biscuitdeuvel	Snijdiepte in mm
0	8-12 mm	Nr. 0	8.0
10	12-15 mm	Nr. 10	10.0
20	>15 mm	Nr. 20	12.3
S		Simplex	13
D		Duplex	14.7
Maximaal			18

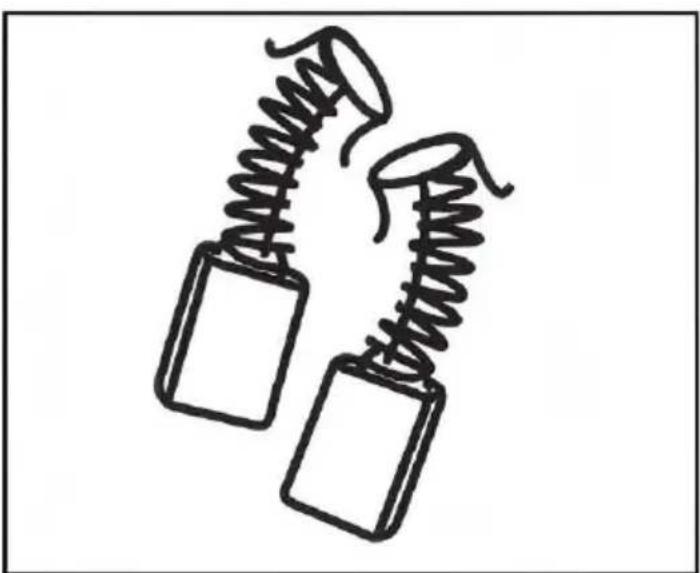

Koolborstels

Wanneer de koolborstels versleten zijn, zal de freesmachine stoppen met vonken. Stop het gebruik zo snel mogelijk als dit gebeurt. Vervang de koolborstels voordat u de freesmachine weer gebruikt. Koolborstels zijn een slijtageonderdeel van de freesmachine en vallen daarom niet onder de garantie. Blijven gebruiken van de freesmachine terwijl de koolborstels vervangen moeten worden, kan permanente schade aan de freesmachine veroorzaken. Koolborstels slijten na veelvuldig gebruik, maar wanneer de

koolborstels vervangen moeten worden, breng de freesmachine dan naar een elektricien of een reparateur van elektrisch gereedschap voor een snelle en goedkope vervanging. Vervang altijd beide koolborstels tegelijkertijd.
