MODE D'EMPLOI RT017 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

VEVOR

Ceci est le mode d'emploi d'origine. Veuillez lire attentivement l'intégralité du manuel avant utilisation. VEVOR se réserve le droit d'interpréter clairement ce manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser pour d'éventuelles mises à jour technologiques ou logicielles.

Consignes générales de sécurité

Une extrême prudence doit être exercée lors de l'utilisation de tout outil électrique. Connaissez votre outil, familiarisez-vous avec son fonctionnement, lisez le manuel du propriétaire et appliquez une procédure d'utilisation sûre à tout moment.

outils.

- Connectez votre machine UNIQUEMENT à une source d'alimentation adaptée et spécifique.

- Portez TOUJOURS des lunettes de sécurité, des respirateurs, une protection auditive et des chaussures de sécurité lorsque vous utilisez votre machine.

- NE PORTEZ PAS de vêtements amples ou de bijoux lorsque vous utilisez votre machine.

- Un environnement sûr est important. Gardez la zone exempte de poussière, de saleté et d'autres débris à proximité immédiate de votre machine.

- DÉCONNECTEZ la source d'alimentation lors du changement de forets, de ciseaux creux, de fraises, de têtes de façonnage, de lames, de couteaux ou lors d'autres réglages ou réparations.

GARDEZ TOUJOURS tous les dispositifs de sécurité en place et assurez leur bon fonctionnement.

- NE JAMAIS tendre la main au-dessus de la table lorsque l'outil est en fonctionnement. C'est dangereux.

- GARDEZ TOUJOURS les lames, couteaux et mèches affûtés et correctement alignés.

- NE JAMAIS laisser un outil sans surveillance pendant qu'il est en fonctionnement.

- SOYEZ VIGILANT ! N'utilisez pas de médicaments sur ordonnance ou d'autres drogues qui pourraient affecter votre capacité ou votre jugement pour utiliser votre machine.

- TOUJOURS utiliser des poussoirs et des planches à plume pour alimenter votre travail à travers la machine en toute sécurité.

- TOUJOURS vous assurer que tous les outils utilisés pour les ajustements sont retirés avant d'utiliser la machine.

- Toujours garder les spectateurs en sécurité pendant que la machine est en fonctionnement.

Table de toupie avec guide et butée

Instructions de sécurité spécifiques

Comme pour tous les outils et machines électriques, des mesures de sécurité et d'attention appropriées doivent être respectées. a. L'utilisation de tout outil ou machine comporte des dangers, alors soyez prudent. Soyez attentif à chaque utilisation de votre outil. Si vous ne connaissez pas son fonctionnement, une table de toupie, vous devriez obtenir les conseils et/ou les instructions d'un professionnel qualifié.

• ASSUREZ-VOUS que la toupie a été installée en toute sécurité avant d'utiliser la machine, pour une méthode de fonctionnement sûre.
• NE JAMAIS effectuer de "travail à main levée". N'utilisez pas vos mains pour soutenir ou guider la pièce. Utilisez toujours une pince à bascule pour fixer la pièce pour la coupe.
• NE PAS porter de bijoux ou de vêtements amples pendant l'utilisation de cette machine.
• Des LUNETTES DE SÉCURITÉ et un RESPIRATEUR sont fortement recommandés lorsque vous travaillez avec cette machine. Certaines sciures peuvent être nocives pour vos poumons ; veuillez être prudent lorsque vous utilisez cette machine.
• TOUJOURS alimenter la pièce à usiner dans le sens inverse de la rotation de la fraise.
• NE PAS bourrer ou essayer de pousser la pièce dans la machine pendant le fonctionnement. Cela peut endommager la machine. Alimentez la pièce avec une prise ferme, lentement et facilement, et maintenez la pièce contre le guide.

- S'assurer que la broche tourne dans le bon sens.

- Ne laisser personne se tenir devant la machine pendant son fonctionnement.

- DIFFICULTÉS TECHNIQUES Tout problème rencontré doit être examiné avec précaution, l'outil étant hors tension et débranché de la source d'alimentation.

- Ne jamais retirer la pièce à usiner pendant l'opération de coupe. Arrêter la défonceuse avant de retirer la pièce.

• Toujours garder les fraises affûtées et propres.

- Inspecter vos pièces à usiner. Assurez-vous qu'elles sont exemptes de clous, agrafes, punaises, nœuds et autres objets pouvant endommager votre fraise de défonceuse.

IMPORTANT : Les consignes de sécurité données ci-dessus ne peuvent être exhaustives car l'environnement de chaque atelier est différent. Toujours considérer la sécurité en premier lieu, en fonction de vos conditions de travail individuelles.

CARACTÉRISTIQUES DE LA TABLE DE DÉFONCEUSE

DESSUS DE TABLE

Rainure en T en aluminium : 610 mm

Plaque d'insertion : 306*229 mm

GUIDE

Dimensions : 305*153 mm

Port de sortie de poussière : 63/77,3/68,2 mm

Protection : plaque en plastique fluorescent

Aluminium, mitre : 305 mm

Règle étiquette : 300 mm

RESTER

Fait de : acier

Hauteur : 530 mm

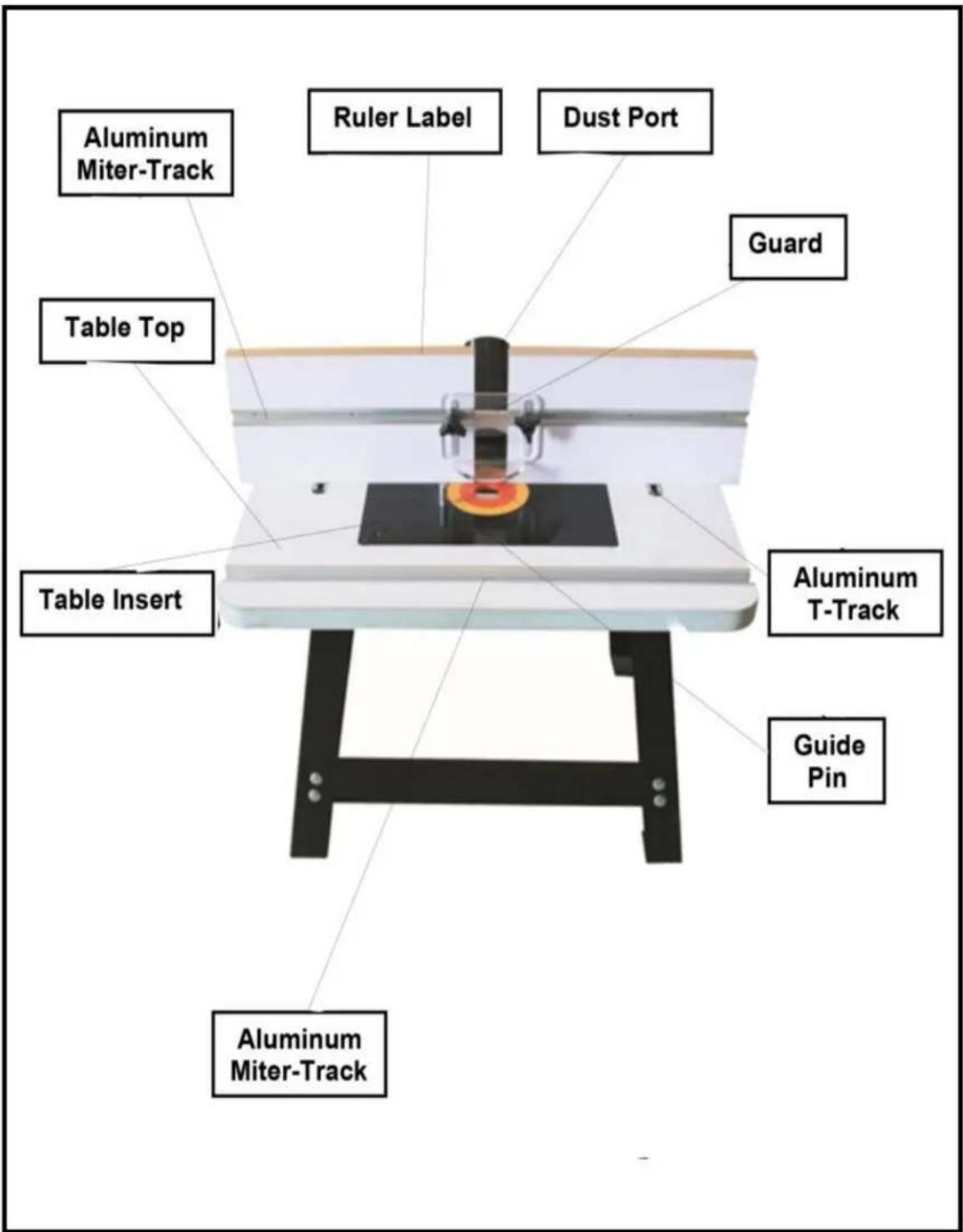

CARACTÉRISTIQUES PHYSIQUES

ASSEMBLAGE ET INSTALLATION

Avant d'assembler le rester, veuillez consulter la liste ci-dessous. Votre rester est livré avec les pièces et le matériel de montage suivants.

Figure 1 : Fixation des pieds aux croisillons

• Équerre courte : 2 pièces • Équerre plus courte : 2 pièces • Grande équerre : 2 pièces • Équerre plus longue : 2 pièces • Boulon à tête ronde M8x12 : 32 pièces • Écrou hexagonal M8 : 32 pièces • Rondelle plate 8 : 32 pièces • Boulon hexagonal M6x16 : 4 pièces • Rondelle plate : 4 pièces

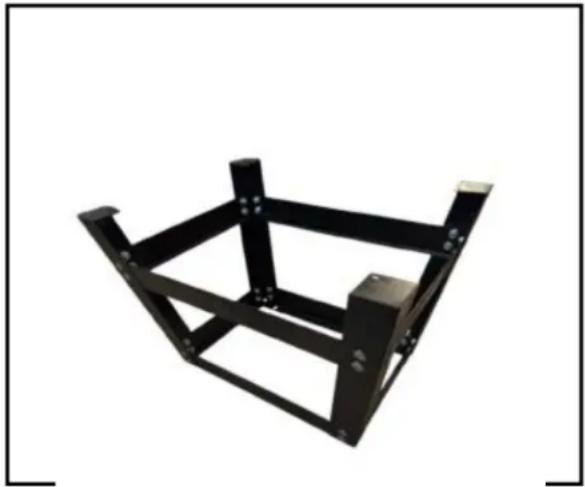

Assemblage du rester

Sortez de la boîte les deux croisillons courts et les deux croisillons plus longs, et posez-les sur le sol. Maintenant, prenez les quatre pieds à l'envers et fixez-les aux quatre supports à l'aide des écrous et boulons de 1/4" x 1/2". (Serrez à la main.) Voir Figure 1.

Maintenant, montez les deux autres croisillons plus longs et les deux équerres courtes sur les pieds à l'aide des écrous et boulons (serrez à la main). Voir Figure 2.

Figure 2 : Fixation des croisillons du milieu aux pieds

Maintenant, redressez le rester et ajustez les pieds pour qu'ils soient uniformément positionnés, puis serrez bien toutes les vis.

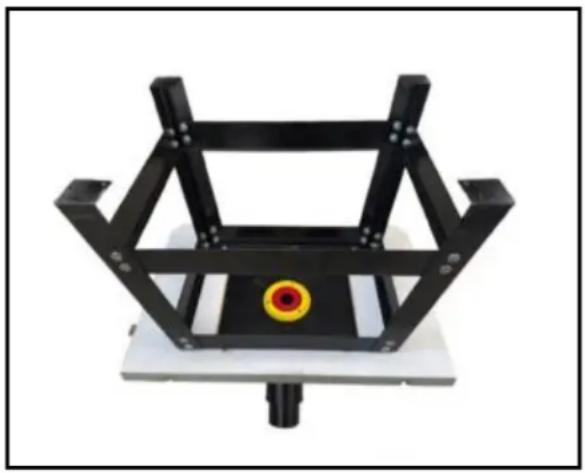

Installer le routeur sur le support. Prendre le routeur et le poser à l'envers sur le sol ou sur un banc. Le routeur et le support supérieur ont 4 trous pour monter le routeur sur le support. Positionner le support inversé sur le routeur de sorte que les trous soient alignés, puis le monter à l'aide des rondelles et des boulons fournis (serrer avec les doigts). Voir Figure 3.

ASSEMBLAGE ET INSTALLATION

Figure 3 : Montage du support sur le routeur.

Prendre les 4 pieds en caoutchouc du paquet et les fixer un sur chaque pied. Maintenant, tourner le support à l'endroit et votre table de toupie est installée sur le support.

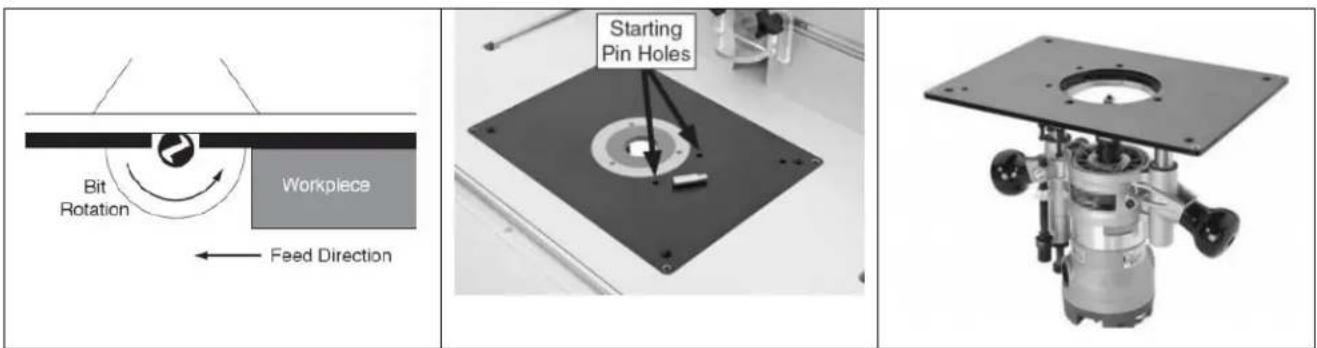

Trous de guidage de départ. Les trous seront à droite de l'ouverture. Marquer à nouveau avec du ruban adhésif le devant et le centre sur la plaque pour servir de repère.

Centrer la plaque de base du routeur sur la crête concentrique la plus proche. Ensuite, positionner les trous de montage le long des lignes radiales. Maintenir la plaque de base en place avec du ruban adhésif (3 à 4 morceaux disposés autour de la bague devraient suffire).

Ensuite, serrer les 2 plaques ensemble à l'aide de pinces en C ou de serre-joints en bois.

Bord avant de la plaque de base du routeur pour vérifier la position.

Ensuite, retirer les vis de la plaque de base. Situer le haut/avant de votre plaque de base en observant la position de la

Montage de la plaque de base du routeur

Plaque dans votre routeur

Table

Lors du montage d'un gros routeur, les poignées doivent s'adapter dans la même direction que la longue ouverture. Votre plaque de base actuelle servira de gabarit de perçage. Cependant, vous devez déterminer le positionnement optimal du routeur avant de fixer la plaque de base. Assurez-vous de prendre en compte les boutons de réglage de profondeur, les leviers/boutons de verrouillage de profondeur et l'emplacement du changeur d'outil. Placez votre routeur dans la position inversée appropriée sous la table. Puis marquez avec du ruban adhésif sur le

Remarque : Les pinces à ressort ne fournissent pas une force de serrage suffisante et pourraient permettre aux pièces de se déplacer.

Percez à travers la nouvelle base en utilisant un foret qui correspond à la taille des trous dans la base de votre plaque de routeur.

Remarque : si possible, effectuez cette opération sur une perceuse à colonne pour garder les trous perpendiculaires.

Important : un morceau de bois doit être serré à l'avant de la plaque du routeur pendant le forage pour éviter l'éclatement de la plaque.

Après avoir retiré les pinces, fraisez les trous de la même manière que la plaque de base propre du routeur. Pour de meilleurs résultats, nous recommandons une fraise à une seule lèvre à vitesse lente et une perceuse à colonne si disponible.

Enfin, montez la plaque de base sur le routeur. Si les vis fournies avec votre routeur ne sont pas assez longues, des vis plus longues peuvent être achetées dans un magasin de quincaillerie ou un centre de rénovation près de chez vous.

Si vous n'êtes pas sûr du processus d'installation, consultez la vidéo d'installation.

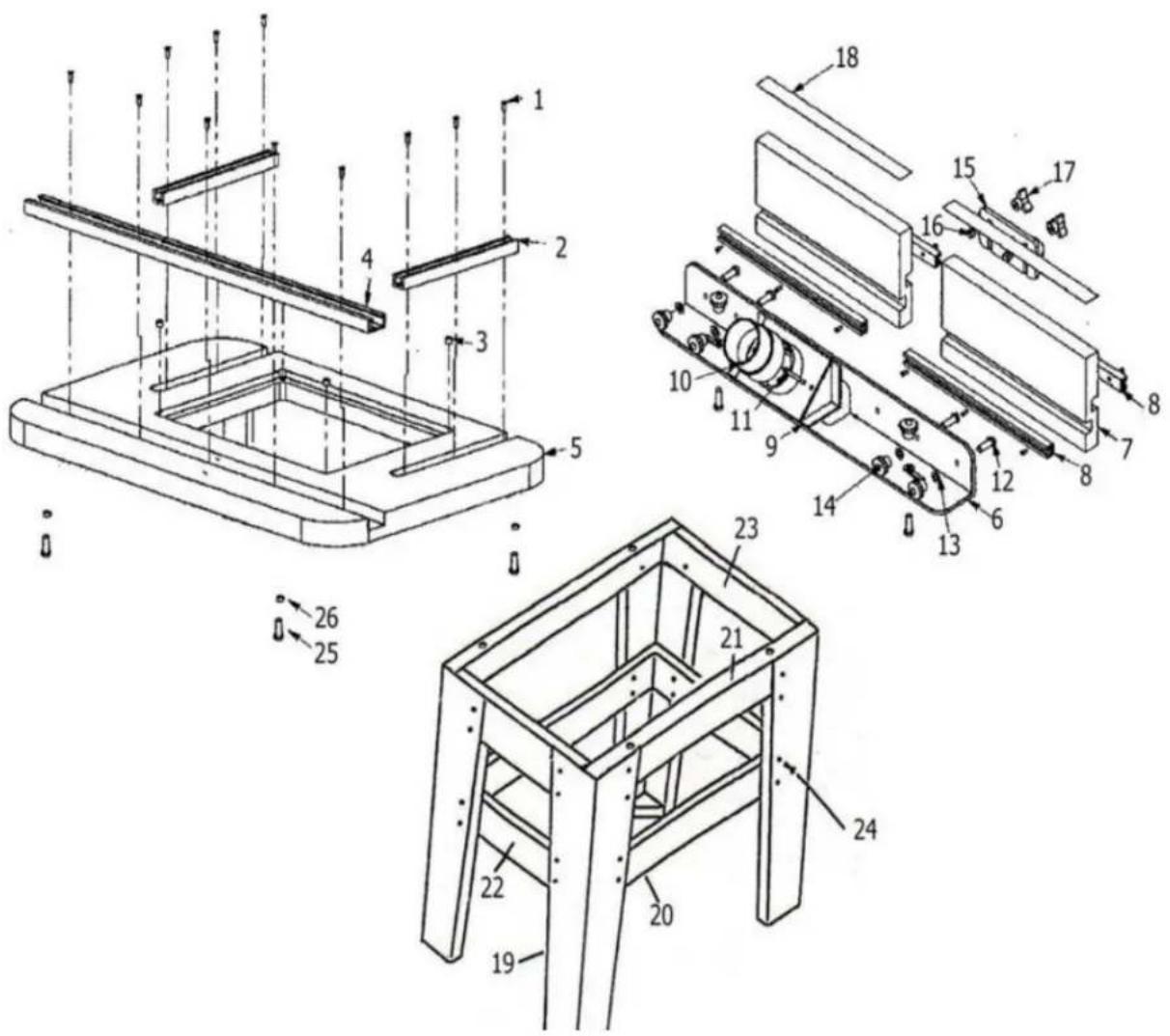

Plan de travail - Schéma éclaté du routeur

Partie#	Description	Quantité
1	Vis autotaraudeuses n° 5	23
2	Rail en T en aluminium de 6-5/8 po	2
3	Aimants de 8 mm de diamètre	4
4	Rail en T à onglet en aluminium de 24 po	1
5	Plateau de table à toupie 24"x16"	1
6	Support de clôture en aluminium en L	1
7	Clôtures en mélamine laminée de 12 po	2
8	Rail en T en aluminium de 12 pouces	4
9	Port de la poussière	1
10	Adaptateur de port anti-poussière 2-1/4"	1
11	Vis à métaux à tête cruciforme M5 × 0,8 x 55 mm	2
12	Boulon hexagonal 8 mm x 1,25 x 25 mm	6
13	Rondelle plate de 8 mm	6
14	Bouton fileté de 8 mm	6
15	Protection des embouts	1
16	Boulon hexagonal 6 mm x 1,0 × 25 mm	2
17	Bouton fileté de 6 mm	2
18	Ruban à mesurer autocollant	2
19	Pied de support	4
20	Supports de jambe inférieurs avant/arrière	2
21	Supports de jambe supérieurs avant/arrière	2
22	Supports de jambe de béquille latérale inférieure	2
23	Support de jambe de béquille latérale supérieure	2
24	Boulon de carrosserie 8 mm × 1,25 × 12 mm, rondelle plat hexagonal	32
25	Boulon hexagonal 6 mm x 1,0 × 16 mm	4
26	Rondelle plate de 6 mm	4

RT017	Nom de la pièce	Quantité
1	Boulon hexagonal 6 mm x 1,0 x 16 n	4
2	Rondelle plate de 6 mm	4
3	Vis autotaraudeuses à tête demi-ronde M4 4 pièces	4
4	Rondelle plate	4
5	Bouton fileté 8 mm + boulon hexagonal 8 1,25 x 25 mm + rondelle plate 8 m	6
6	Bouton fileté de 6 mm + boulon hexagona mm x 1,0 x 25 mm + rondelle plate de	2
7	Vis à métaux à tête cruciforme M5 x 0,8 mm	2
8	Axe de position	1
9	Ruban à mesurer autocollant	2
10	Protection des embouts	1
11	Port anti-poussière	1
12	Adaptateur de port anti-poussière 2-1/4"	1
13	Clôtures en mélamine laminée de 12 p	2
14	Plateau de table à toupie 24"x16"	1
15	Insertion + goupille de guidage 9" x 12	1
16	Rail en T à onglet en aluminium de 24	1
17	Support d'angle plus long	2
18	Support d'angle plus long	2
19	Orthèse à angle court	2
20	Orthèse à angle court	2
21	Pied de support	4
22	Clé hexagonale M3	1
23	Boulon transversal à tête fraisée M4 * 16 (avec vis de toupie fixe)	4
24	Boulon à tête ronde M8 x 12 / Écrou he M8 / Rondelle plate M8	32
