Produkttyp	Frästisch mit Ständer
Marke	Vevor
Modell	RT017
Tischabmessungen	610 x 406 mm (24 x 16 Zoll)
Gehrungsnut (Tisch)	610 mm (24 Zoll) Aluminium
Einlegeplatte	306 x 229 mm
Führung (Anschlag)	305 x 153 mm mit mm-Skala 300 mm
Absauganschluss	63 / 77,3 / 68,2 mm (Adapter 2-1/4 Zoll inklusive)
Ständerhöhe	530 mm
Materialien	Tisch aus Aluminium, Ständer aus Stahl, Führung aus Melamin, Schutz aus fluoreszierendem Kunststoff
Ungefähres Gewicht	15 kg
Fräserkapazität	Kompatibel mit den meisten Oberfräsen mit passender Grundplatte
Hauptmerkmale	Verstellbarer Parallelanschlag, Gehrungsnut, Staubabsaugung, herausnehmbare Einlegeplatte, robuster Ständer
Wartung und Reinigung	Vor der Reinigung Netzstecker ziehen; mit feuchtem Tuch abwischen; bewegliche Teile mit Silikonspray schmieren
Sicherheit	Schutzbrille, Maske und Gehörschutz tragen; keine weite Kleidung tragen; Schiebestöcke verwenden; Kinder fernhalten
Ersatzteile und Reparierbarkeit	Schrauben, Muttern, Schienen, Führung, Gleitstücke, Absaugadapter erhältlich (siehe Teileliste in der Anleitung)
Allgemeine Informationen	Anleitung auf Französisch, 127 Seiten; technische Unterstützung unter www.vevor.com/support; elektronische Garantie inklusive

Häufig gestellte Fragen - RT017 Vevor

Welche Abmessungen hat der Tisch der Fräsmaschine RT017?

Der Tisch misst 610 x 406 mm (24 x 16 Zoll) mit einer Einlegeplatte von 306 x 229 mm.

Wie installiere ich die Oberfräse auf dem Tisch RT017?

Legen Sie den Tisch umgekehrt, positionieren Sie die Basis der Oberfräse auf der Einlegeplatte, markieren Sie die Löcher, bohren Sie und fräsen Sie, dann schrauben Sie die Basis fest. Verwenden Sie die Grundplatte der Oberfräse als Schablone.

Welches Sicherheitszubehör wird mit dem Tisch mitgeliefert?

Ein Messerschutz aus fluoreszierendem Kunststoff, ein Absaugadapter und detaillierte Sicherheitsanweisungen. Es wird empfohlen, eine Schutzbrille, eine Maske und einen Gehörschutz zu tragen.

Wie stelle ich den Parallelanschlag ein?

Die Führung (Anschlag) von 305 x 153 mm wird mit Gewindeknöpfen befestigt. Verwenden Sie die mm-Skala für eine genaue Ausrichtung. Ziehen Sie die Knöpfe nach der Einstellung fest.

Ist der Tisch RT017 mit allen Oberfräsen kompatibel?

Er ist mit den meisten Oberfräsen mit flacher Grundplatte kompatibel. Möglicherweise müssen Sie neue Löcher in die Einlegeplatte bohren, wenn Ihre Grundplatte nicht standardmäßig ist.

Wie pflege ich den Frästisch?

Ziehen Sie vor der Reinigung immer den Netzstecker der Oberfräse. Wischen Sie den Tisch mit einem feuchten Tuch ab. Schmieren Sie die Schienen und Mechanismen mit Silikonspray. Halten Sie die Klingen scharf.

Was sind wichtige Sicherheitshinweise?

Tragen Sie keine Schmuckstücke oder weite Kleidung. Verwenden Sie immer Schiebestöcke, um das Werkstück zu führen. Führen Sie niemals Freihandoperationen durch. Stellen Sie sicher, dass die Oberfräse in die richtige Richtung dreht.

Wie montiere ich den Ständer des Tisches RT017?

Befestigen Sie die vier Füße mit den mitgelieferten Schrauben und Muttern (M8x12) an den Abstandshaltern. Montieren Sie zuerst die kurzen und langen Abstandshalter, dann ziehen Sie alle Schrauben fest. Befestigen Sie danach den Tisch mit den M6x16-Schrauben am Ständer.

Wo finde ich Ersatzteile für die RT017?

Siehe Teileliste in der Anleitung (127 Seiten). Teile wie Schienen, Führungen, Schrauben und Absaugadapter sind auf der Vevor-Website oder bei Händlern erhältlich.

Wie verwende ich den Absauganschluss?

Der Absauganschluss hat Durchmesser von 63, 77,3 und 68,2 mm. Verwenden Sie den mitgelieferten 2-1/4-Zoll-Adapter, um Ihren Staubsauger anzuschließen. Dies reduziert den Staub während der Arbeit.

BEDIENUNGSANLEITUNG RT017 Vevor

Technischer Support und E-Garantie-Zertifikat

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich das Recht vor, die Bedienungsanleitung klar und deutlich zu interpretieren. Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte haben Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie- oder Software-Updates informieren.

Allgemeine Sicherheitshinweise

Seien Sie beim Betrieb aller Elektrowerkzeuge äußerst vorsichtig. Machen Sie sich mit Ihrem Elektrowerkzeug vertraut, seien Sie mit seinem Betrieb vertraut, lesen Sie die Bedienungsanleitung und üben Sie stets ein sicheres Nutzungsverhalten.

• Schließen Sie Ihre Maschine NUR an eine abgestimmte und spezifische Stromquelle an.
• Tragen Sie beim Betrieb Ihrer Maschine IMMER eine Schutzbrille, Atemschutzmasken, Gehörschutz und Sicherheitsschuhe.

Tragen Sie beim Betrieb Ihrer Maschine KEINE lose Kleidung oder Schmuck.

Eine sichere Umgebung ist wichtig. Halten Sie den Bereich in unmittelbarer Nähe Ihrer Maschine frei von Staub, Schmutz und anderen Ablagerungen.

Trennen Sie die Stromquelle, wenn Sie Bohrer, Hohlmeißel, Fräser, Formköpfe, Klingen, Messer wechseln oder andere Einstellungen oder Reparaturen vornehmen.

Halten Sie stets alle Sicherheitsvorrichtungen an Ort und Stelle und stellen Sie sicher, dass sie ordnungsgemäß funktionieren.

• Greifen Sie NIEMALS über den Tisch, wenn das Werkzeug in Betrieb ist. Es ist gefährlich.
• Halten Sie Klingen, Messer und Bits stets scharf und richtig ausgerichtet.

Lassen Sie ein Werkzeug NIEMALS unbeaufsichtigt, während es in Betrieb ist.

ACHTUNG! Verwenden Sie keine Rezepte oder andere Drogen, die Ihre Fähigkeit oder Ihr Urteilsvermögen beeinträchtigen könnten, Ihre Maschine sicher zu verwenden.

Verwenden Sie stets Druckstöcke und Federbretter, um Ihr Werkstück sicher durch die Maschine zu führen. Stellen Sie stets sicher, dass alle für Einstellungen verwendeten Werkzeuge vor dem Betrieb der Maschine entfernt werden.

- Halten Sie Umstehende stets sicher fern, während die Maschine in Betrieb ist.

Frästisch mit Anschlag und Ständer – Spezifische Sicherheitshinweise

Wie bei allen Elektrowerkzeugen und Maschinen müssen die entsprechenden Sicherheits- und Vorsichtshinweise beachtet werden. Die Verwendung von Werkzeugen und Maschinen ist gefährlich, seien Sie also vorsichtig. Wenn Sie mit der Funktionsweise Ihres Werkzeugs nicht vertraut sind, sollten Sie sich bei einem Frästisch Rat und/oder Anleitungen von einem qualifizierten Fachmann holen.

• STELLEN SIE SICHER, dass der Fräser sicher installiert ist, bevor Sie die Maschine starten, für einen sicheren Betrieb.
• FÜHREN SIE NIEMALS beliebige "Freihand"-Bedienungen durch. Verwenden Sie nicht Ihre Hände, um das Werkstück zu stützen oder zu führen. Verwenden Sie immer eine Knebelklemme, um das Werkstück zum Schneiden zu befestigen.
• TRAGEN SIE KEINEN Schmuck oder lose Kleidung während der Bedienung dieser Maschine.
• SICHERHEITSBRILLEN und ATEMSCHUTZ werden dringend empfohlen, wenn Sie mit dieser Maschine arbeiten. Manches Sägemehl kann schädlich für Ihre Lunge sein; bitte seien Sie vorsichtig bei der Verwendung dieser Maschine.
• FÜHREN SIE das Werkstück STETS gegen die Rotationsrichtung des Fräsers.

- STOPFEN Sie das Werkstück nicht hinein oder versuchen Sie nicht, es während des Betriebs zu überdrücken. Das kann Schäden an der Maschine verursachen. Führen Sie das Werkstück mit festem Griff, langsam und leicht, und halten Sie das Werkstück gegen den Anschlag.

- STELLEN SIE SICHER, dass sich die Spindel in die richtige Richtung dreht.

- LASSEN SIE NIEMANDEN vor der Maschine stehen, während sie in Betrieb ist.

- TECHNISCHE SCHWIERIGKEITEN. Alle Probleme, auf die Sie stoßen, sollten Sie vorsichtig behandeln, mit ausgeschalteter Maschine und vom Stromnetz getrennt.

- ZIEHEN SIE das Werkstück NIEMALS während des Schneidvorgangs zurück. Stoppen Sie den Fräser, bevor Sie das Werkstück zurückziehen.

- ÜBERPRÜFEN SIE Ihre Werkstücke. Stellen Sie sicher, dass sie frei von Nägeln, Klammern, Reißnägeln, Knoten und anderen Gegenständen sind, die Ihren Fräser beschädigen können.

- HALTEN SIE die Fräser stets geschärft und sauber.

WICHTIG: Die oben aufgeführten Sicherheitshinweise können nicht vollständig sein, da die Umgebung in jedem Geschäft anders ist. Halten Sie stets die Sicherheit an erster Stelle, entsprechend Ihren individuellen Bedingungen.

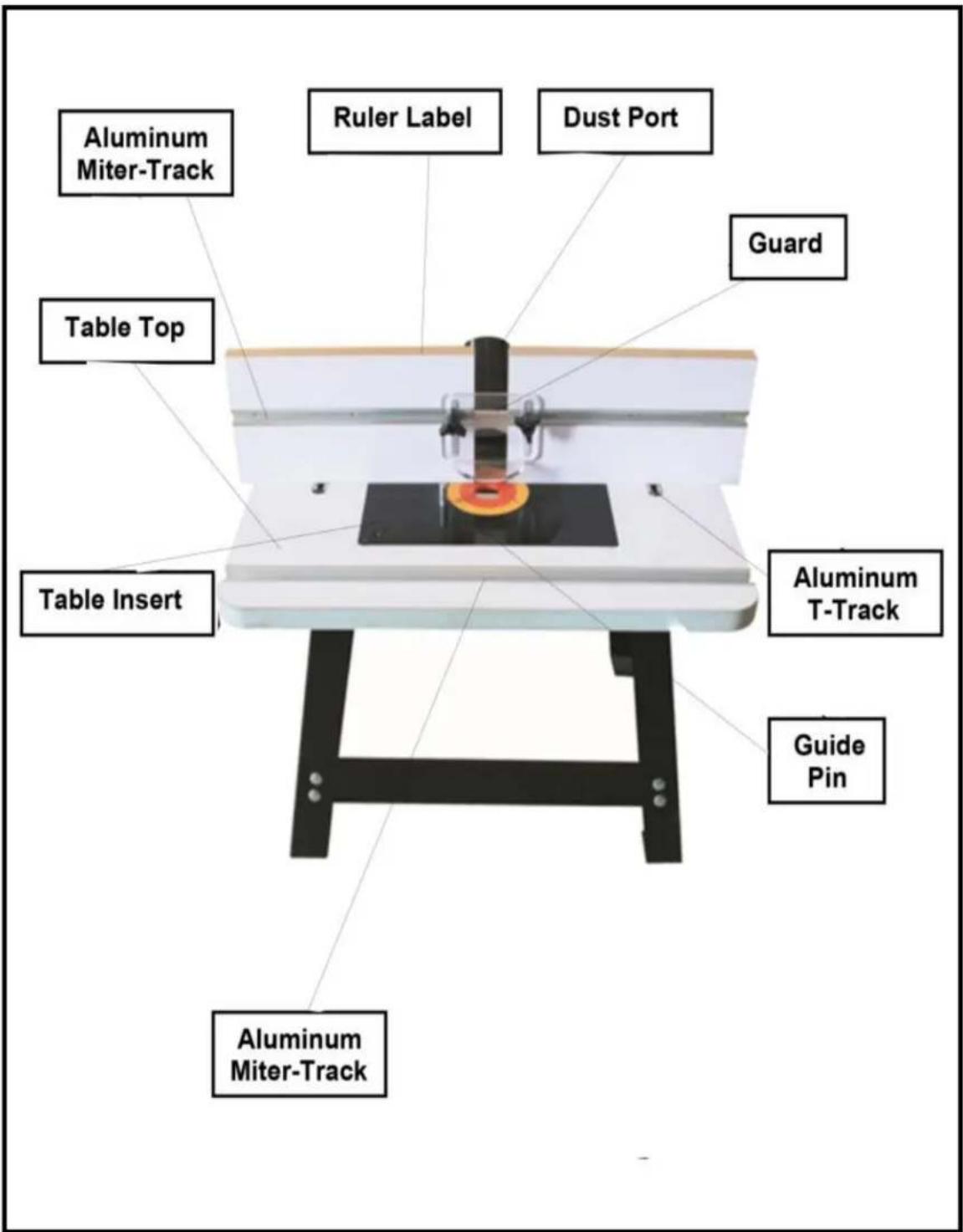

ROUTERTISCH

EIGENSCHAFTEN

TISCHPLATTE

Größe: 610 * 400 * 25 mm

Aluminium-Gehrungsspurweite: 610 mm

Tischeinlage: 306 x 229 mm

ZAUN

Größe: 305*153 mm

Staubanschluss: 63/77,3/68,2 mm

Schutz: Fluoreszierende Kunststoffplatte

Aluminium-Gehrungsspurweite: 305 mm

Lineal-Etikett: 300 mm

STÄNDER

Hergestellt aus: Stahl

Höhe: 530 mm

PHYSIKALISCHE EIGENSCHAFTEN

MONTAGE & INSTALLATION

Vor dem Zusammenbau des Ständers, bitte sehen Sie sich die folgende Liste an. Ihr Ständer wird mit den folgenden Teilen und Montagehardware geliefert.

Abbildung 1: Anbringen der Beine an der Zahnspange

• Kurze Winkelstrebe: 2-teilig • Kürzere Winkelstrebe: 2-teilig • Lange Winkelstrebe: 2-teilig • Längere Winkelstrebe: 2-teilig • Rundkopfschraube M8x12: 32-teilig • Sechskantmutter M8: 32-teilig • Unterlegscheibe 8: 32-teilig • Sechskantschraube M6x16: 4-teilig • Unterlegscheibe: 4-teilig

Montage des Ständers

Nehmen Sie die beiden kurzen und die beiden größeren Winkelstreben aus der Verpackung und legen Sie sie auf den Boden. Nehmen Sie nun die vier Beine verkehrt herum und befestigen Sie sie an den vier Streben mit 1/4 Zoll x 1/2 Zoll Muttern und Schrauben. (Mit dem

Finger festziehen) Siehe Abbildung 1.

Montieren Sie nun die beiden anderen längeren und die beiden kurzen Winkelstreben an den Beinen mit Hilfe der Muttern und Bolzen (handfest anziehen). Siehe Abbildung 2.

Abbildung 2: Anbringen der mittleren Strebe an den Beinen

Drehen Sie nun den Ständer aufrecht und passen Sie die Beine so an, dass sie gleichmäßig positioniert sind, und ziehen Sie dann alle Schrauben fest.

Installieren Sie den Router-Tisch am Ständer

Nehmen Sie den Router-Tisch und legen Sie ihn mit der Oberseite nach unten auf den Boden oder die Werkbank. Der Router-Tisch und die obere Strebe des Ständers haben 4 Löcher, um den Router-Tisch am Ständer zu montieren. Positionieren Sie den Ständer umgedreht auf dem Router-Tisch, sodass die Löcher ausgerichtet sind, und montieren Sie ihn dann mit den mitgelieferten Unterlegscheiben und Bolzen (handfest anziehen). Siehe Abbildung 3.

MONTAGE & INSTALLATION

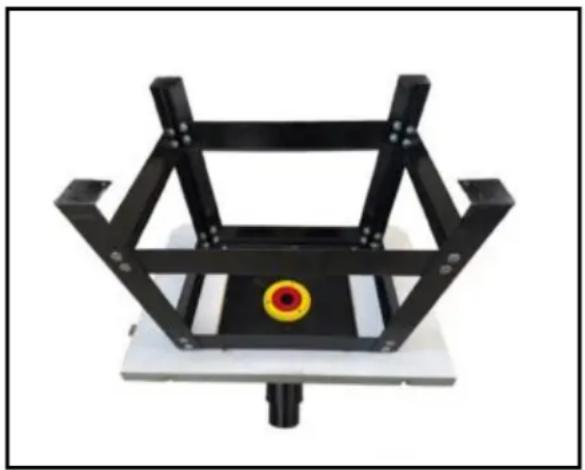

Abbildung 3: Montage des Ständers an der Router-Tischplatte.

Nehmen Sie die 4 Gummifüße aus dem Paket und befestigen Sie einen an jedem Bein. Drehen Sie dann den Ständer richtig herum, und Ihr Router-Tisch ist auf dem Ständer installiert.

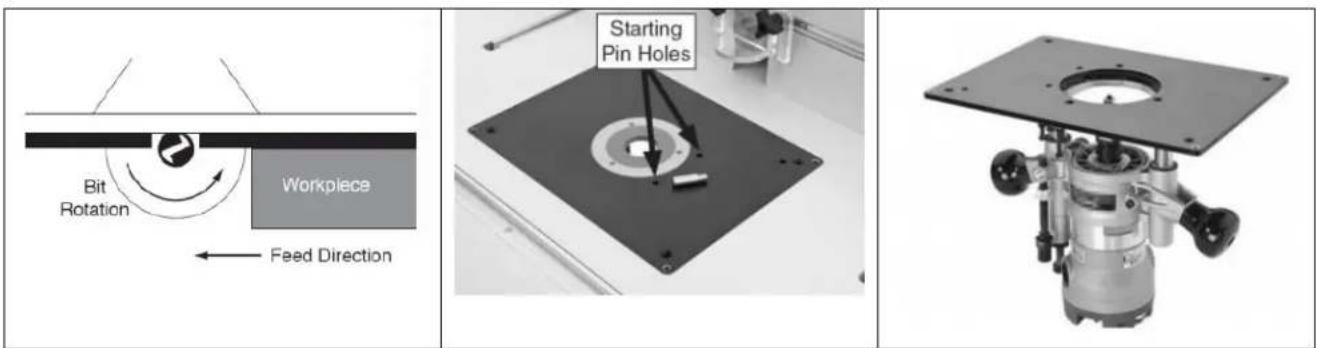

Montieren der Router-Basisplatte

Platte an Ihrem Router-Tisch

Bei der Montage eines großen Routers sollten die Griffe in die gleiche Richtung wie die lange Öffnung zeigen. Ihre aktuelle Router-Basisplatte dient als Bohrschablone. Sie sollten jedoch die optimale Router-Position für die Basisplatte bestimmen. Achten Sie darauf, die Tiefeneinstellknöpfe, Tiefensperrhebel/-knöpfe und den Standort Ihres Schalters zu berücksichtigen. Platzieren Sie Ihren Router in der richtigen, umgekehrten Position unter dem Tisch.

Bohren Sie die Führungsbohrungen. Die Löcher sollten rechts von der Öffnung sein. Markieren Sie erneut mit Klebeband die Vorderseite und die Mitte an der Platte, um als Erinnerung zu dienen.

Zentrieren Sie die Router-Basisplatte auf dem nächsten konzentrischen Grat. Positionieren Sie dann die Montagelöcher entlang der radialen Linien. Halten Sie die Basisplatte mit Klebeband an Ort und Stelle. (3 bis 4 Stücke, die um den Ring angeordnet sind, sollten ausreichen).

Anschließend klemmen Sie die beiden Platten mit C-Klemmen oder Holz zusammen. Dann markieren Sie mit Klebeband an der Vorderkante der Grundplatte des Routers, um die Position zu überprüfen.

Entfernen Sie dann die Schrauben aus der Basisplatte. Lokalisieren Sie die Oberseite/Vorderseite Ihrer Grundplatte, indem Sie die Position der

Hinweis: Federklemmen bieten nicht genügend Klemmkraft und könnten die Teile verrutschen lassen.

Bohren Sie durch die neue Basis mit einem Bohrer, der der Größe der Löcher in der Basisplatte Ihres Routers entspricht.

Hinweis: Wenn verfügbar, führen Sie diesen Vorgang mit einer Bohrmaschine durch, um die Löcher senkrecht zu halten.

Wichtig: Ein Stück Holz sollte vor die Routerplatte geklemmt werden, um ein Ausreißen der Platte beim Bohren zu vermeiden.

Nach dem Entfernen der Klemmen senken Sie die Löcher ähnlich wie bei der eigenen Grundplatte des Routers. Für beste Ergebnisse empfehlen wir einen Einzelnutensenker bei langsamer Geschwindigkeit und eine Bohrmaschine, falls verfügbar.

Montieren Sie schließlich die Basisplatte am Router. Wenn die mit Ihrem Router gelieferten Schrauben nicht lang genug sind, können längere Schrauben in einem Baumarkt oder Fachgeschäft in Ihrer Nähe gekauft werden.

Wenn Sie sich über den Installationsvorgang nicht sicher sind, sehen Sie sich bitte das Installationsvideo an.

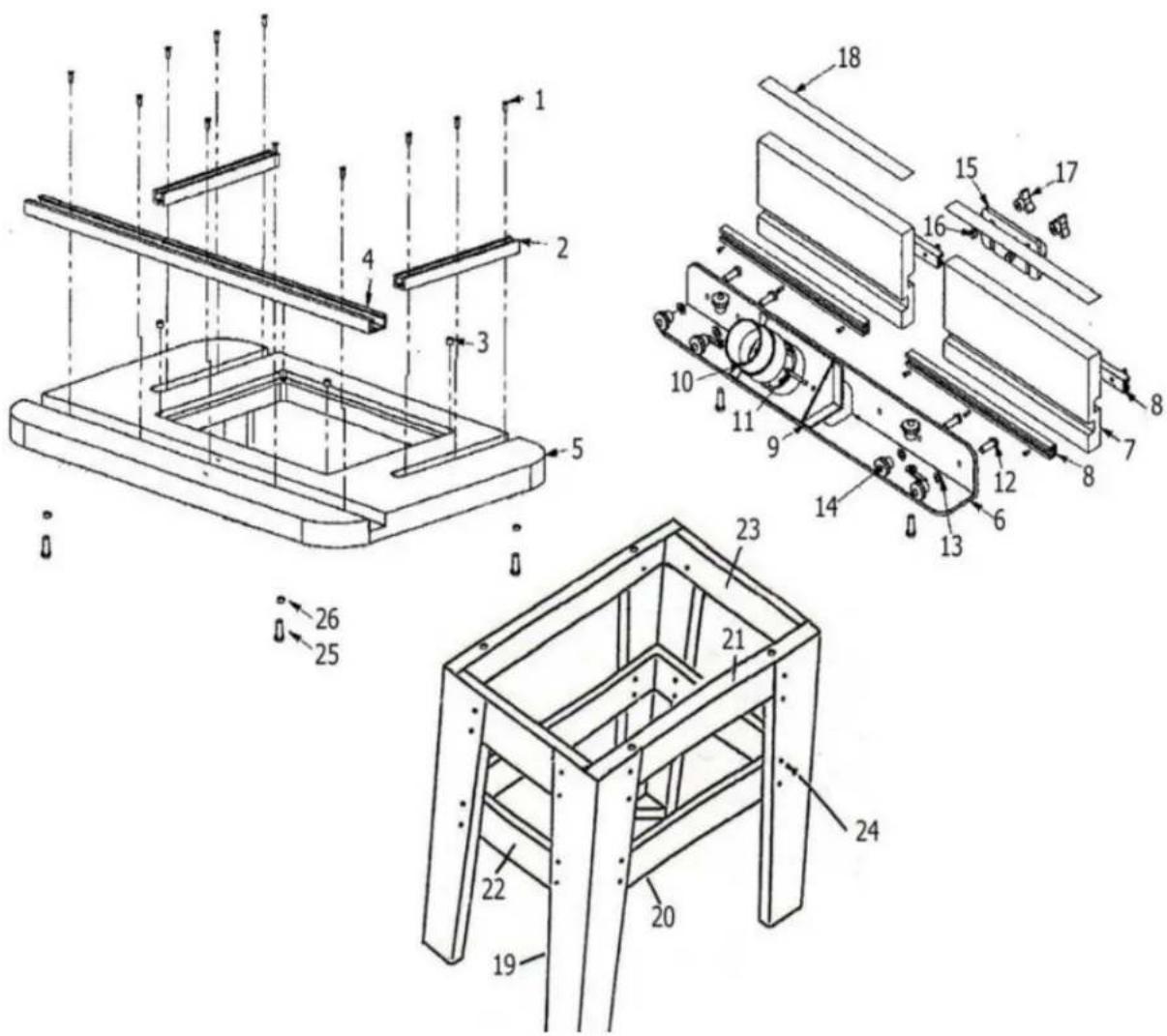

Explosionsdiagramm der Tischplattenfräse

Teil#	Beschreibung	Menge
1	#5 Selbstschneidende Schrauben	23
2	6-5/8" Aluminium-T-Schiene	2
3	Magnete mit 8 mm Durchmesser	4
4	24" Aluminium-Gehrungs-T-Schiene	1
5	24"x16" Router-Tischplatte	1
6	L-Aluminium-Zaunstütze	1
7	12" Melamin-Laminatzäune	2
8	12" Aluminium T-Schiene	4
9	Staubhafen	1
10	2-1/4" Staubanschlussadapter	1
11	M5 × 0,8 x 55 mm Kreuzschlitz-Maschinenschraube	2
12	8 mm x 1,25 x 25 mm Sechskantschraube	6
13	8 mm flache Unterlegscheibe	6
14	8-mm-Gewindeknopf	6
15	Bit Guard	1
16	6 mm x 1,0 × 25 mm Sechskantschraube	2
17	6-mm-Gewindeknopf	2
18	Selbstklebendes Maßband	2
19	Standfuß	4
20	Untere vordere/hintere Standbeinstützen	2
21	Obere vordere/hintere Standbeinstützen	2
22	Untere Seitenständer-Beinstreben	2
23	Obere Seitenständer-Beinstrebe	2
24	8 mm × 1,25 × 12 mm Schlossschraube, Unterlegscheibe Sechskantmutter	32
25	6 mm x 1,0 × 16 mm Sechskantschraube	4
26	6 mm flache Unterlegscheibe	4

Kunden müssen es mit den folgenden Teilen zusammenbauen:

RT017	Teilename	Menge
1	6 mm x 1,0 x 16 mm Sechskantschrau	4
2	6 mm flache Unterlegscheibe	4
3	Halbrundkopf selbstschneidend M4 * 20 * Stück	4
4	Unterlegscheibe	4
5	8 mm Gewindeknopf + 8 mm x 1,25 x 1,3 Sechskantschraube + 8 mm Unterlegscheib	6
6	6 mm Gewindeknopf + 6 mm x 1,0 x 2 Sechskantschraube + 6 mm Unterlegscheib	2
7	M5 x 0,8 x 55 mm Kreuzschlitz-Maschinenschraube	2
8	Positionsachse	1
9	Selbstklebendes Maßband	2
10	Bit Guard	1
11	Staubanschluss	1
12	2-1/4" Staubanschlussadapter	1
13	12" Melamin-Laminatzäune	2
14	24"x16" Router-Tischplatte	1
15	Einsatz + Führungsstift 9" x 12"	1
16	24" Aluminium-Gehrungs-T-Schiene	1
17	Längere Winkelstrebe	2
18	Längere Winkelstrebe	2
19	Kurze Winkelstrebe	2
20	Kurze Winkelstrebe	2
21	Standfuß	4
22	M3-Inbusschlüssel	1
23	M4 * 16 Senkkopf-Querbolzen * 4 (mit fe Frässchraube)	4
24	Rundkopfschraube M8 x 12 / Sechskantmu M8 / Unterlegscheibe M8	32

Technischer Support und E-Garantie-Zertifikat: www.vevor.com/support
