RT017 - Fräsmaskin Vevor - Gratis bruksanvisning och manual

Produkttyp	Fräsbord med stativ
Märke	Vevor
Modell	RT017
Bordets dimensioner	610 x 406 mm (24 x 16 tum)
Geringsspår (bord)	610 mm (24 tum) aluminium
Insatsplatta	306 x 229 mm
Styrskena	305 x 153 mm med graderad linjal 300 mm
Dammsugningsanslutning	63 / 77,3 / 68,2 mm (adapter 2-1/4 tum ingår)
Stativets höjd	530 mm
Material	Bord i aluminium, stativ i stål, styrskena i melamin, skydd i fluorescerande plast
Ungefärlig vikt	15 kg
Fräskapacitet	Kompatibel med de flesta överfräsar med lämplig bas
Huvudfunktioner	Justerbar parallellstyrning, geringsspår, dammsugning, avtagbar insatsplatta, robust stativ
Underhåll och rengöring	Koppla ur före rengöring; använd en fuktig trasa; smörj rörliga delar med silikonspray
Säkerhet	Använd skyddsglasögon, mask och hörselskydd; bär inte lösa kläder; använd tryckstickor; håll barn på avstånd
Reservdelar och reparerbarhet	Skruvar, muttrar, skenor, styrskena, glidplattor, dammsugningsadapter finns tillgängliga (se dellista i manualen)
Allmän information	Manual på franska 127 sidor; teknisk support på www.vevor.com/support; elektronisk garanti ingår

Vanliga frågor - RT017 Vevor

Vilken dimension har bordet på fräsmaskinen RT017?

Bordet mäter 610 x 406 mm (24 x 16 tum) med en insatsplatta på 306 x 229 mm.

Hur installerar jag överfräsen på bordet RT017?

Lägg bordet upp och ner, placera överfräsens bas på insatsplattan, markera hålen, borra och fräs, skruva sedan fast basen. Använd överfräsens basplatta som mall.

Vilka säkerhetstillbehör medföljer bordet?

Ett bladskydd i fluorescerande plast, en dammsugningsadapter och detaljerade säkerhetsinstruktioner. Det rekommenderas att använda skyddsglasögon, mask och hörselskydd.

Hur justerar jag parallellstyrningen?

Styrskenan (fence) på 305 x 153 mm fästs med gängade knappar. Använd den graderade linjalen för exakt inriktning. Dra åt knapparna efter justering.

Är bordet RT017 kompatibelt med alla överfräsar?

Det är kompatibelt med de flesta överfräsar med platt bas. Du kan behöva borra nya hål i insatsplattan om din bas inte är standard.

Hur underhåller jag fräsbordet?

Koppla alltid ur överfräsen före rengöring. Torka bordet med en fuktig trasa. Smörj skenor och mekanismer med silikonspray. Håll bladen vassa.

Vilka är viktiga säkerhetsråd?

Bär inte smycken eller lösa kläder. Använd alltid tryckstickor för att styra arbetsstycket. Utför aldrig handfria operationer. Se till att överfräsen roterar åt rätt håll.

Hur monterar jag stativet till bordet RT017?

Fäst de fyra benen på distanserna med medföljande bultar och muttrar (M8x12). Montera först korta och långa distanser, dra sedan åt alla skruvar. Fäst därefter bordet på stativet med M6x16-bultar.

Var kan jag hitta reservdelar till RT017?

Se dellistan i manualen (127 sidor). Delar som skenor, styrskenor, skruvar och dammsugningsadaptrar finns på Vevors webbplats eller hos återförsäljare.

Hur använder jag dammsugningsanslutningen?

Dammsugningsanslutningen har diametrar 63, 77,3 och 68,2 mm. Använd medföljande 2-1/4 tums adapter för att ansluta din dammsugare. Detta minskar damm under arbetet.

BRUKSANVISNING RT017 Vevor

Teknisk support och e-garanticertifikat

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Vi ber om ursäkt för att vi inte kommer att informera dig igen om det finns någon teknik- eller mjukvaruuppdatering på vår produkt.

Allmänna säkerhetsinstruktioner

Var ytterst försiktig när du använder alla motordrivna verktyg. Känn ditt motordrivna verktyg, var bekant med dess drift, läs igenom ägarmanualen och utöva säker användning hela tiden.

• Anslut din maskin ENDAST till en matchande och specifik strömkälla.
• Bär ALLTID skyddsglasögon, andningsskydd, hörselskydd och säkerhetsskor när du använder din maskin.
• Bär INTE lösa kläder eller smycken när du använder din maskin.
• En säker miljö är viktig. Håll området fritt från damm, smuts och annat skräp i omedelbar närhet av din maskin.
• KOPPLA FRÅN strömkällan när du byter borr, hålsåg, frässtift, formhuvuden, blad, knivar eller gör andra justeringar eller reparationer.
• HÅLL ALLTID alla säkerhetsskydd på plats och säkerställ att de fungerar korrekt.
• STRÄCK DIG ALDRIG över bordet när verktyget är i drift. Det är farligt.
• HÅLL ALLTID blad, knivar och bits slipade och korrekt inställda.
• LÄMNA ALDRIG ett verktyg obevakat när det är i drift. • VAR UPPMÄRKSAM! ANVÄND INTE receptbelagda läkemedel eller andra droger som kan påverka din förmåga eller ditt omdöme att säkert använda din maskin.
• Använd alltid tryckpinnar och fjäderbrädor för att säkert mata arbetet genom maskinen.
• Se alltid till att eventuella verktyg som använts för justeringar tas bort innan du använder maskinen.
• Håll alltid åskådare på säkert avstånd medan maskinen är i drift.

Som med alla elverktyg och maskiner måste korrekt säkerhet och uppmärksamhet följas. Det finns risker förknippade med att använda alla verktyg eller maskiner; var försiktig och uppmärksam varje gång du använder ditt verktyg. Om du inte är bekant med driften av ett routerbord bör du få råd och/eller instruktioner från en kvalificerad yrkesutövare.

• Se till att routern är säkert installerad innan du startar maskinen, för säker drift.
• Utför aldrig några "friflytande operationer". Använd inte händerna för att stödja eller styra arbetsstycket. Använd alltid tryckpinnar för att säkra arbetsstycket vid skärning.
• Bär inte smycken eller lösa kläder när du använder denna maskin.
• Skyddsglasögon och andningsskydd rekommenderas starkt när du arbetar med denna maskin. Sågspån kan vara skadligt för lungorna; var försiktig när du använder denna maskin.

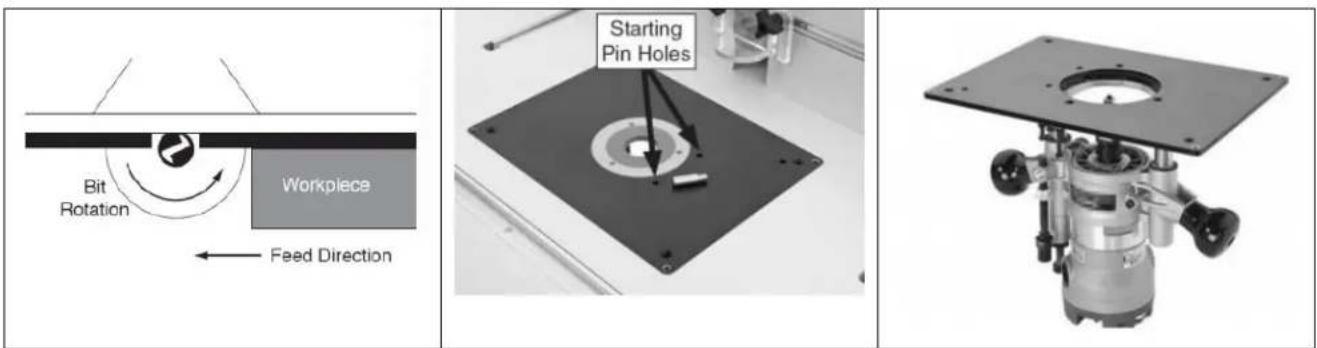

• Mata alltid arbetsstycket mot fräsens rotationsriktning.
• Inspektera dina arbetsstycken. Se till att de är fria från spikar, häftklamrar, stift, kvistar och andra föremål som kan skada routerns skär.
• Tryck inte eller överbelasta arbetsstycket mot maskinen under drift. Detta kan orsaka skada på maskinen. Mata arbetsstycket med ett fast grepp, långsamt och lätt, och håll arbetsstycket mot staketet.
• Se till att axeln roterar i rätt riktning.
• Låt ingen stå framför maskinen medan den är i drift.
• TEKNISKA SVÅRIGHETER. Några problem du kan stöta på ska du vara försiktig med när du driver av maskinen och när maskinen är urkopplad från strömkällan.
• Dra aldrig arbetsstycket bakåt under skärande drift. Stoppa frässtålet innan du drar tillbaka arbetsstycket.
• Håll alltid skärstålen skarpa och rena.

VIKTIGT: Säkerhetsinstruktionerna ovan kan inte vara fullständiga eftersom miljön i varje verkstad är annorlunda. Tänk alltid på säkerheten först när det gäller dina individuella arbetsförhållanden.

FRÄSBORDS EGENSKAPER

BORDSKIVAN

Storlek: 610*400*25 mm

Aluminiumspår för geringsanslag: 610 mm

Bordsinsats: 306*229 mm

FENCE

Storlek: 305*153 mm

Dammport: 63/77,3/68,2 mm

Skydd: Fluorescerande plastplatta

Aluminiumspår för geringsanslag: 305 mm

Linjalmärkning: 300 mm

STÅ

Gjord av: Stål

Höjd: 530 mm

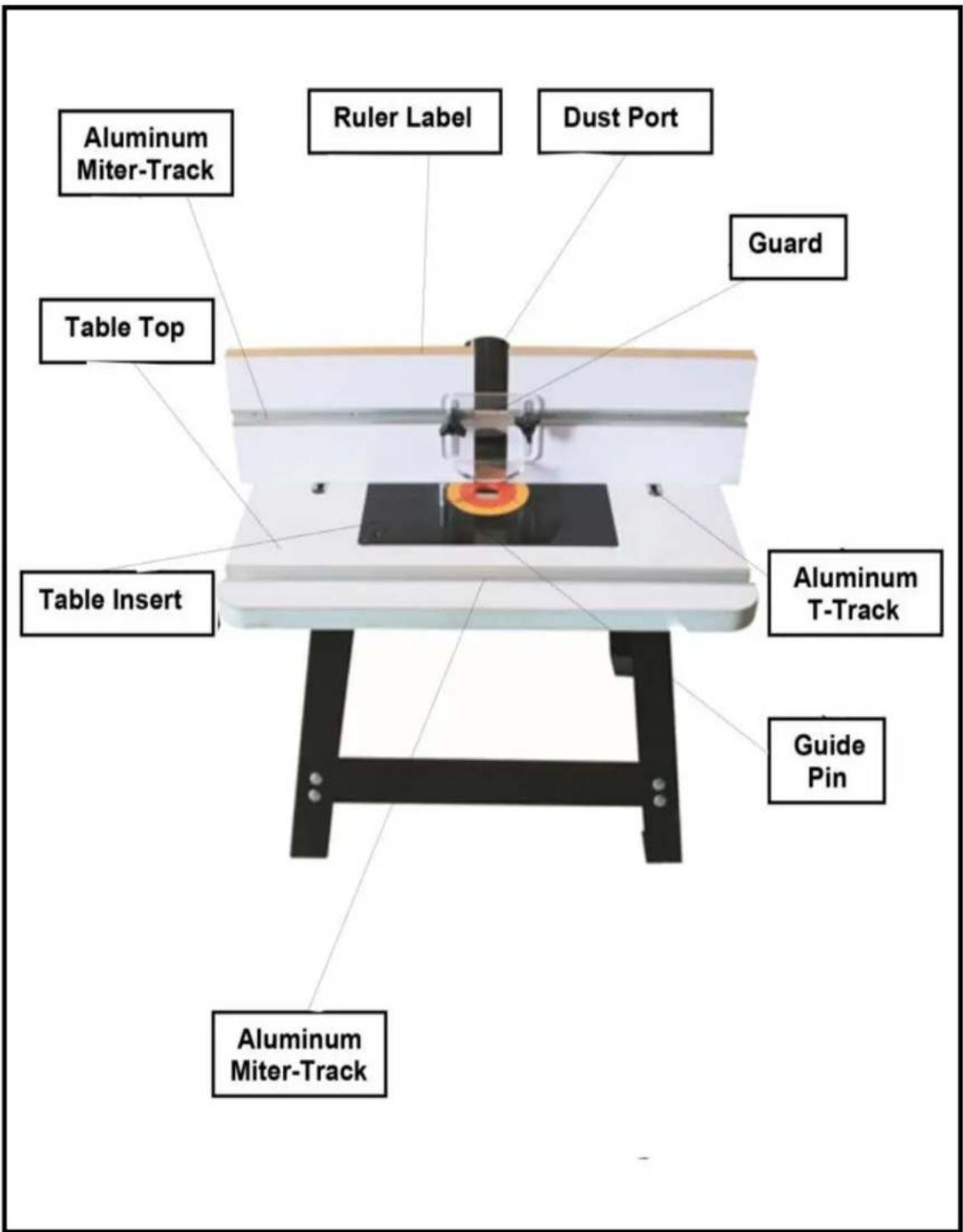

FYSISK DRAG

MONTERING & INSTALLATION

Före montering, ta en titt på listan nedan. Din stå kommer med följande delar och monteringshårdvara.

• Kort vinkelbygel: 2 st • Kortare vinkelbygel: 2 st • Lång vinkelbygel: 2 st • Längre vinkelbygel: 2 st • Runt huvudbult M8x12: 32 st • Sexkantsmutter M8: 32 st • Platt bricka 8: 32 st • Sexkantsbult M6x16: 4 st • Platt bricka: 4 st

Ståmontering

Ta de två korta och de två längre vinkelhängslen ur lådan och lägg dem på golvet. Ta nu de fyra benen upp och ner, och fäst dem vid de fyra hängslen med hjälp av 1/4" x 1/2" muttrar och bultar. (Dra åt med fingret.) Se Figur-1.

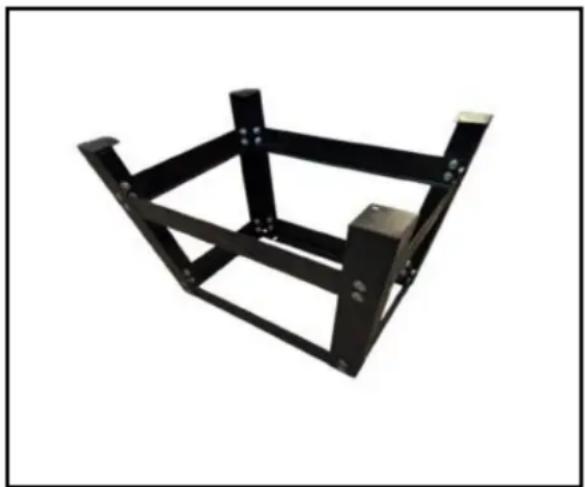

Figur-1 Fästa benen på hängslen

Montera nu de två andra längre och de två korta vinkelhängslen till benen med hjälp av muttrar och bultar. (Dra åt med fingret.) Se Figur-2.

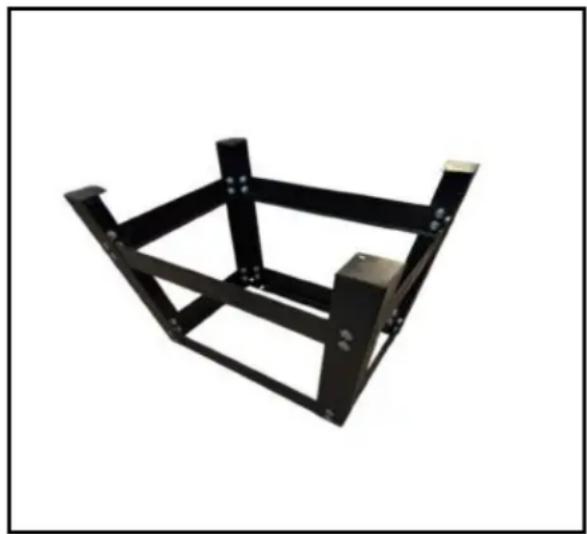

Figur-2 Fästa mittenhängslen till benen

Sväng nu stået upprätt och justera benen så att de är jämnt placerade. Dra åt alla skruvar väl.

Installera routerbordet på stået

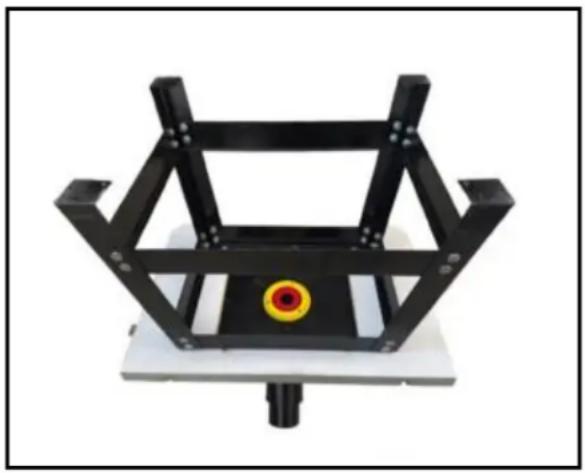

Ta routerbordet och sätt det upp och ner på golvet eller bänken. Routerbordet och de övre hängslen på stået har 4 hål för att montera routerbordet på stået. Placera stået omvänt på routerbordet så att hålen är inriktade, och montera sedan med hjälp av brickor och bultar som medföljer. (Dra åt med fingret.) Se Figur-3.

MONTERING & INSTALLATION

Ta de 4 gummifötterna ur förpackningen och fäst en på varje ben. Vänd sedan bordet åt höger och ditt routerbord är installerat på stället.

Startstifthål. Hålen ska vara till höger om öppningen. Markera igen med tejp framtill och i mitten på plattan som en påminnelse.

Centrera routerbasplattan på den närmaste koncentriska kanten. Placera sedan monteringshålen längs de radiella raderna. Håll basplattan på plats med tejp. (3 till 4 bitar ordnade runt ringen bör räcka).

Kläm sedan ihop de 2 plattorna med hjälp av C-klämmor eller trä.

Vid montering av en stor router ska handtagen sitta åt samma håll som den långa öppningen. Din nuvarande routerbasplatta kommer att fungera som borrjigg. Du måste dock bestämma den optimala routerpositioneringen innan basplattan. Se till att ta hänsyn till djupjusteringsknoppar, djup låsspakar/knoppar och platsen för din strömbrytare. Placera routern i ordentligt inverterat läge under bordet. Markera sedan med tejp på framkanten av routerns bäddplatta för att verifiera placeringen.

Ta sedan bort skruvarna från basplattan. Lokalisera toppen/framsidan av din basplatta genom att observera

Notera: Fjäderklämmor ger inte tillräcklig fastspänningskraft och kan låta delarna röra sig ur plats.

Borra genom den nya basen med en borrbit som matchar storleken på hålen i routerns basplatta.

Notera: Om tillgängligt, utför denna operation i en borrpress för att hålla hålen vinkelräta.

Viktigt: En bit trä ska klämmas fast på framsidan av routerplattan under borrning för att undvika splittring av plattan.

Efter att ha tagit bort klämmorna, försänk hålen på samma sätt som routerns egen bottenplatta. För bästa resultat rekommenderar vi en enkel skärförsänkare i långsam hastighet och en borrpress om tillgänglig.

Slutligen, montera basplattan på routern. Om skruvarna som följde med routern inte är tillräckligt långa kan längre skruvar köpas i en järnaffär eller hemmacentral i ditt område.

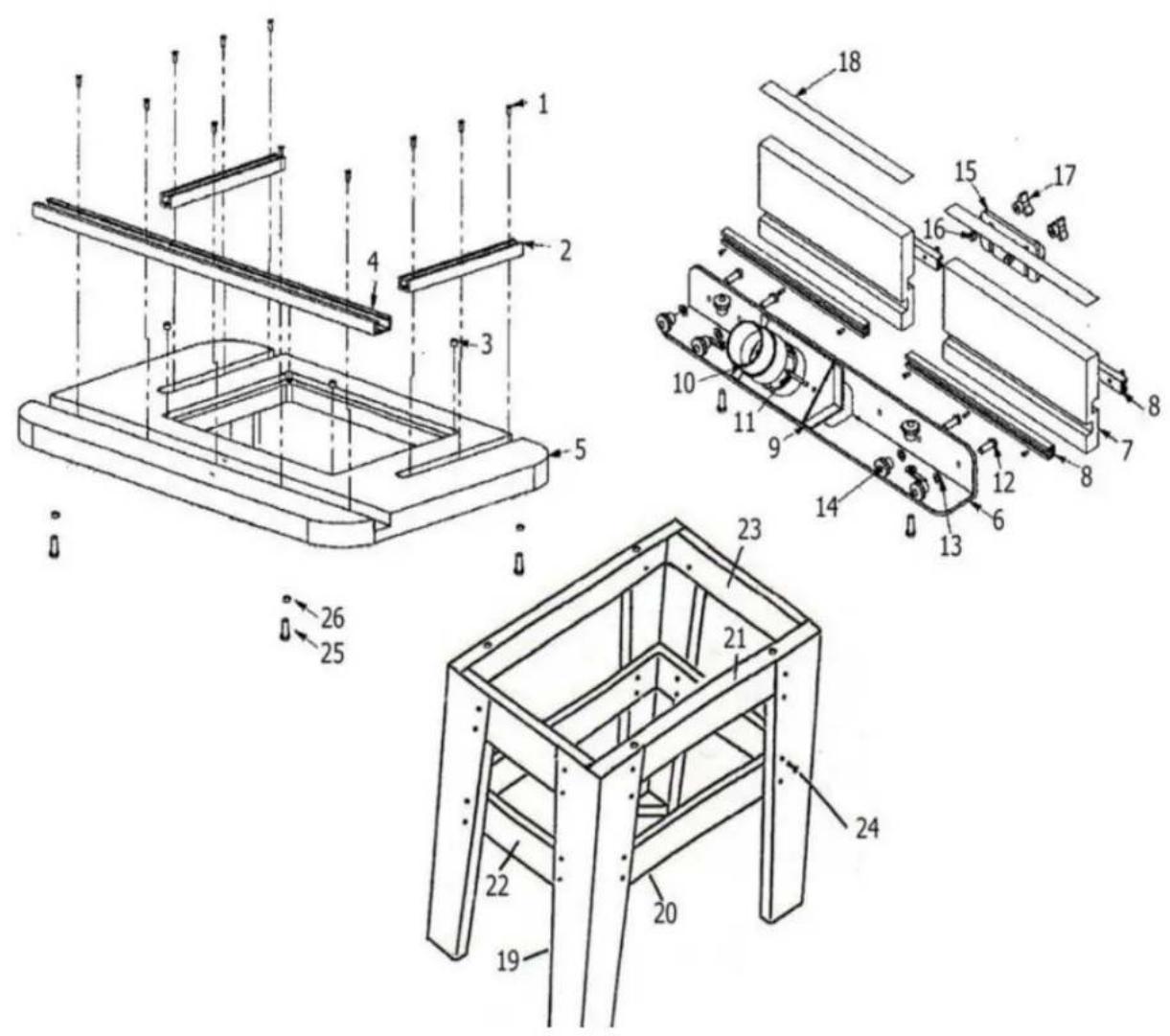

Om du är osäker på installationsprocessen, kontrollera installationsvideon. Bänkskiva Routerns exploderade diagram

Del#	Beskrivning	Kvantitet
1	#5 Själgängande skruvar	23
2	6-5/8" aluminium T-spår	2
3	8 mm diameter magneter	4
4	24" T-spår i aluminium	1
5	24" x 16" Router Bordsskiva	1
6	L-aluminium staket stöd	1
7	12" Melamin laminerade staket	2
8	12" aluminium T-spår	4
9	Du st Port	1
10	2-1/4" Dust Port Adapter	1
11	M5×0,8x55mm Cross Head Maskinskruv	2
12	8mmx1,25x25mm sexkantsbult	6
13	8 mm platt bricka	6
14	8 mm gångad knopp	6
15	Bit Guard	1
16	6 mm x1,0×25 mm sexkantsbult	2
17	6 mm gångad knopp	2
18	Självstick måttband	2
19	Stå ben	4
20	Nedre främre/baksida benstöd	2
21	Övre främre/baksida benstöd	2
22	Nedre sidostöd benstöd	2
23	Övre sidostativ benstöd	2
24	8 mm×1,25×12 mm vagnsbult, platt bricka & sexkantsmutte	32
25	6 mm x1,0×16 mm sexkantsbult	4
26	6 mm platt bricka	4

Kunder måste montera den med följande delar:

RT017	Delnamn	Kvantitet
1	6 mm x1,0×16 mm sexkantsbult	4
2	6 mm platt bricka	4
3	Halvrundt huvud själgängande M4 * 20 stycken	4
4	Platt bricka	4
5	8mm gängad knopp+8mmx1,25x25mm sexkantsbult+8mm platt bricka	6
6	6 mm gängad knopp+6 mm x1,0×25 mr sexkantsbult+6 mm platt bricka	2
7	M5×0,8x55mm Cross Head Maskinskruv	2
8	Positionsaxel	1
9	Självstick måttband	2
10	Bit Guard	1
11	Dammport	1
12	2-1/4" Dust Port Adapter	1
13	12" Melamin laminerade staket	2
14	24" x 16" Router Bordsskiva	1
15	Insats + styrstift 9" x 12"	1
16	24" T-spår i aluminium	1
17	Längre vinkelstag	2
18	Längre vinkelstag	2
19	Kort vinkelstag	2
20	Kort vinkelstag	2
21	Stå ben	4
22	M3 insexnyckel	1
23	M4 * 16 försänkt tvärbult * 4 (med fa överfrässkruv)	4
24	Runt huvudbult M8 x 12 / Sexkantsmutter Platt bricka M8	32

Teknisk support och e-garanticertifikat www.vevor.com/support
