Typ produktu	Stół frezarski ze stojakiem
Marka	Vevor
Model	RT017
Wymiary stołu	610 x 406 mm (24 x 16 cali)
Wpust kątowy (stół)	610 mm (24 cale) aluminiowy
Płyta wkładowa	306 x 229 mm
Prowadnica (ogrodzenie)	305 x 153 mm z linijką z podziałką 300 mm
Port odsysania	63 / 77,3 / 68,2 mm (adapter 2-1/4 cala w zestawie)
Wysokość stojaka	530 mm
Materiały	Stół aluminiowy, stojak stalowy, prowadnica z melaminy, osłona z fluorescencyjnego plastiku
Waga przybliżona	15 kg
Kompatybilność frezów	Kompatybilny z większością frezarek z odpowiednią podstawą
Główne funkcje	Regulowana prowadnica równoległa, wpust kątowy, odsysanie pyłu, wymienna płyta wkładowa, wytrzymały stojak
Konserwacja i czyszczenie	Odłącz przed czyszczeniem; używaj wilgotnej szmatki; smaruj ruchome części sprayem silikonowym
Bezpieczeństwo	Noś okulary ochronne, maskę i ochronniki słuchu; nie noś luźnych ubrań; używaj popychaczy; trzymaj dzieci z daleka
Części zamienne i możliwość naprawy	Śruby, nakrętki, szyny, prowadnica, ślizgi, adapter odsysania dostępne (patrz lista części w instrukcji)
Informacje ogólne	Instrukcja w języku francuskim na 127 stronach; pomoc techniczna na www.vevor.com/support; gwarancja elektroniczna w zestawie

Często zadawane pytania - RT017 Vevor

Jakie są wymiary stołu frezarki RT017?

Stół ma wymiary 610 x 406 mm (24 x 16 cali) z płytą wkładową 306 x 229 mm.

Jak zamontować frezarkę na stole RT017?

Odwróć stół, umieść podstawę frezarki na płycie wkładowej, zaznacz otwory, wywierć i wyfrezuj, a następnie przykręć podstawę. Użyj płyty podstawy frezarki jako szablonu.

Jakie akcesoria bezpieczeństwa są dostarczane ze stołem?

Osłona ostrza z fluorescencyjnego plastiku, adapter odsysania oraz szczegółowe instrukcje bezpieczeństwa. Zaleca się noszenie okularów, maski i ochronników słuchu.

Jak wyregulować prowadnicę równoległą?

Prowadnica (ogrodzenie) o wymiarach 305 x 153 mm mocowana jest za pomocą pokręteł gwintowanych. Użyj linijki z podziałką do precyzyjnego ustawienia. Po wyregulowaniu dokręć pokrętła.

Czy stół RT017 jest kompatybilny ze wszystkimi frezarkami?

Jest kompatybilny z większością frezarek z płaską podstawą. Może być konieczne wywiercenie nowych otworów w płycie wkładowej, jeśli podstawa nie jest standardowa.

Jak konserwować stół frezarski?

Zawsze odłączaj frezarkę przed czyszczeniem. Przetrzyj stół wilgotną szmatką. Smaruj szyny i mechanizmy sprayem silikonowym. Utrzymuj ostrza w dobrym stanie.

Jakie są ważne wskazówki bezpieczeństwa?

Nie noś biżuterii ani luźnych ubrań. Zawsze używaj popychaczy do prowadzenia materiału. Nigdy nie wykonuj operacji bez prowadzenia. Upewnij się, że frezarka obraca się w odpowiednim kierunku.

Jak zmontować stojak stołu RT017?

Przymocuj cztery nogi do przekładek za pomocą dostarczonych śrub i nakrętek (M8x12). Najpierw zamontuj krótkie i długie przekładki, a następnie dokręć wszystkie śruby. Następnie przymocuj stół do stojaka za pomocą śrub M6x16.

Gdzie mogę znaleźć części zamienne do RT017?

Sprawdź listę części w instrukcji (127 stron). Części takie jak szyny, prowadnice, śruby i adaptery odsysania są dostępne na stronie Vevor lub u sprzedawców.

Jak używać portu odsysania?

Port odsysania ma średnice 63, 77,3 i 68,2 mm. Użyj dołączonego adaptera 2-1/4 cala do podłączenia odkurzacza. Zmniejsza to ilość pyłu podczas pracy.

INSTRUKCJA OBSŁUGI RT017 Vevor

Wsparcie techniczne i certyfikat e-gwarancji

To jest oryginalna instrukcja. Przed użyciem należy uważnie przeczytać wszystkie instrukcje. Firma VEVOR zastrzega sobie prawo do jednoznacznej interpretacji naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

Bezpieczeństwo ogólne – instrukcje

Należy zachować szczególną ostrożność podczas obsługi wszelkich elektronarzędzi. Poznaj swoje elektronarzędzie, zapoznaj się z jego działaniem, przeczytaj całą instrukcję obsługi i stosuj bezpieczne procedury użytkowania na każdym etapie pracy.

- Podłączaj maszynę WYŁĄCZNIE do odpowiedniego i właściwego źródła zasilania.

- Podczas obsługi elektronarzędzia zawsze noś okulary ochronne, maskę przeciwpyłową, ochronniki słuchu i obuwie ochronne.

- Nie noś luźnej odzieży ani biżuterii podczas obsługi elektronarzędzia.

- Bezpieczne środowisko pracy jest ważne. Utrzymuj obszar wokół maszyny wolny od kurzu, brudu i innych zanieczyszczeń.

- Odłączaj zasilanie podczas wymiany wierteł, dłut, frezów, głowic kształtowych, ostrzy, noży lub podczas dokonywania innych regulacji lub napraw.

- ZAWSZE utrzymuj wszystkie osłony bezpieczeństwa na miejscu i zapewnij ich prawidłowe działanie.

- NIGDY nie sięgaj ponad stołem, gdy narzędzie pracuje. To niebezpieczne.

- ZAWSZE utrzymuj ostrza, noże i bity ostre i prawidłowo ustawione.

- NIGDY nie pozostawiaj narzędzia bez nadzoru, gdy jest w ruchu.

- UWAGA! NIE UŻYWAJ leków na receptę ani innych środków odurzających, które mogą wpłynąć na twoją zdolność lub osąd bezpiecznego korzystania z maszyny.

- ZAWSZE używaj popychaczy i prowadnic, aby bezpiecznie podawać materiał przez maszynę.

- ZAWSZE upewnij się, że wszystkie narzędzia używane do korekty lub usunięte przed uruchomieniem maszyny.

- Zawsze trzymaj osoby postronne bezpiecznie z dala, podczas gdy maszyna jest w eksploatacji.

Stół frezarski z prowadnicą i podstawką. Szczególne instrukcje bezpieczeństwa.

Podobnie jak w przypadku wszystkich elektronarzędzi i maszyn, należy zachować odpowiednie środki bezpieczeństwa i ostrożności. Istnieje niebezpieczeństwo związane z używaniem jakiegokolwiek narzędzia lub maszyny, dlatego zachowaj ostrożność i uwagę za każdym razem, gdy używasz swojego narzędzia. Jeśli nie jesteś zaznajomiony z jego działaniem w przypadku stołu frezarskiego, należy zasięgnąć porady i/lub instrukcji u specjalisty lub wykwalifikowanego profesjonalisty.

• UPEWNIJ SIĘ, że router został zainstalowany bezpiecznie przed uruchomieniem maszyny, dla bezpiecznej eksploatacji.
• NIGDY nie wykonuj żadnych "swobodnych operacji ręcznych". Nie używaj siły roboczej do wspierania lub prowadzenia przedmiotu obrabianego. Zawsze używaj zacisków sprężynowych, aby zabezpieczyć część do cięcia.
• NIE noś biżuterii ani luźnej odzieży podczas obsługi tej maszyny.
• OKULARY OCHRONNE I RESPIRATOR są wysoce zalecane podczas pracy z tą maszyną. Niektóre trociny mogą być szkodliwe dla twoich płuc; proszę zachowaj ostrożność podczas korzystania z tej maszyny.

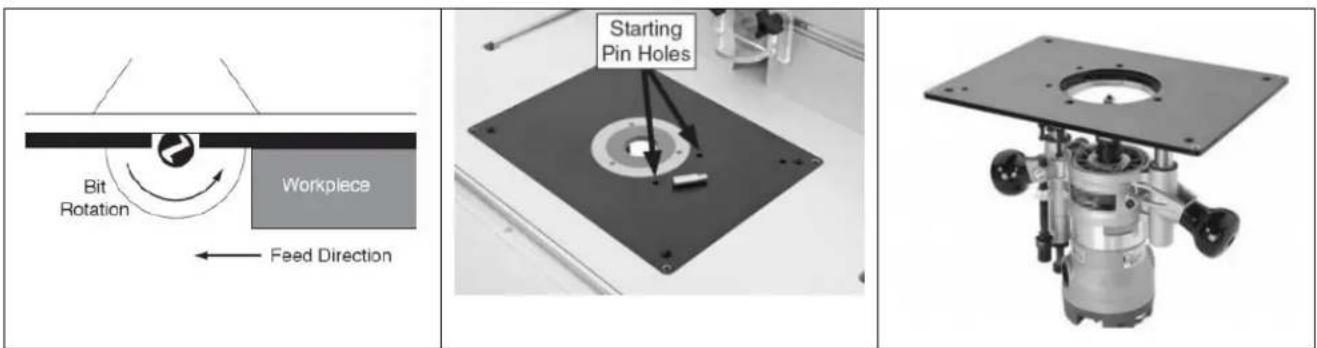

• ZAWSZE podawaj przedmiot obrabiany do frezu przeciwnie do kierunku obrotu.

- NIE zaciskaj ani nie próbuj nadmiernie naciskać przedmiotu obrabianego do maszyny podczas operacji. To może spowodować uszkodzenie maszyny. Podawaj przedmiot obrabiany z pewnym chwytem, powoli i łatwo, i trzymaj część przeciwko prowadnicy.

- UPEWNIJ SIĘ, że wrzeciono obraca się we właściwym kierunku.

- NIE pozwól nikomu stać przed maszyną podczas pracy.

- PROBLEMY TECHNICZNE Jakiekolwiek problemy, które możesz napotkać, powinny być ostrożnie sprawdzone przy wyłączonym zasilaniu i odłączonej maszynie od źródła zasilania.

- NIGDY nie cofaj przedmiotu obrabianego podczas cięcia. Zatrzymaj frez przed cofnięciem przedmiotu obrabianego.

• SPRAWDZAJ swoje przedmioty obrabiane.

Upewnij się, że nie ma gwoździ, zszywek, fastryg, węzłów i innych obiektów, które mogą być szkodliwe dla Twojego routera.

- ZAWSZE utrzymuj bity ostre i czyste.

WAŻNE: Podane powyżej instrukcje bezpieczeństwa mogą być niekompletne, ponieważ środowisko w każdym sklepie jest inne. Zawsze rozważaj bezpieczeństwo jako pierwsze, stosownie do Twoich indywidualnych warunków pracy.

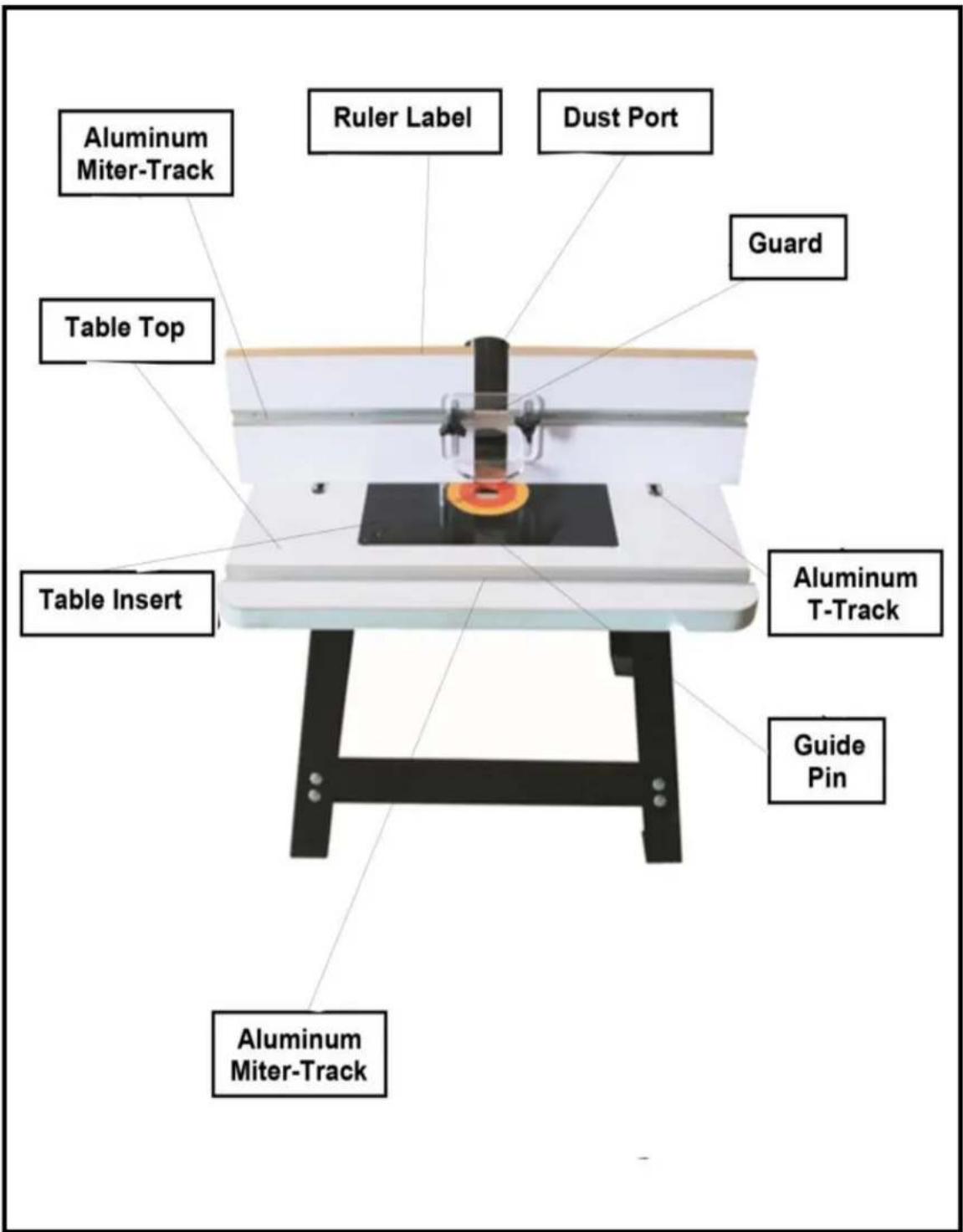

TABELA CECH ROUTERA

Blat stołu

Rozmiar: 610*400*25mm

Aluminiowa szyna do ukosowania: 610mm

Wkład stołu: 306*229mm

OGRZEWANIE

Rozmiar: 305*153mm

Port pyłowy: 63/77,3/68,2 mm

Osłona: Fluorescencyjna płyta plastikowa

Aluminiowa szyna do ukosowania: 305 mm

Etykieta linijki: 300 mm

PODSTAWA

Zrobiony ze: stali

Wysokość: 530mm

CECHY FIZYCZNE

MONTAŻ I INSTALACJA

Przed złożeniem podstawki, proszę zapoznać się z poniższą listą. Twoja podstawka znajduje się na następnych stronach, a także dołączone są elementy montażowe.

Rysunek 1 Mocowanie nóg do wspornika

• Krótki wspornik kątowy: 2 szt.
• Krótki wspornik kątowy: 2 szt. • Długi wspornik kątowy: 2 szt. • Dłuższy wspornik kątowy: 2 szt.
• Śruba z łbem stożkowym M8x12: 32 szt.
• Nakrętka sześciokątna M8: 32 szt.
• Podkładka płaska 8: 32 szt.
• Śruba sześciokątna M6x16: 4 szt.
• Podkładka płaska: 4 szt.

Montaż podstawki

Wyjmij z pudełka dwa krótkie i dwa dłuższe wsporniki kątowe i połóż je na podłodze. Następnie odwróć cztery nogi do góry nogami i przymocuj je do czterech wsporników za pomocą śrub i nakrętek 1/4" x 1/2". (Dokręć palcami)

Zobacz Rysunek 1.

Teraz przymocuj dwa dłuższe i dwa krótkie kątowniki do nóg za pomocą nakrętek i śrub (dokręć palcem). Zobacz Rysunek 2.

Rysunek 2. Mocowanie środkowego wspornika do nóg.

Teraz ustaw podstawę pionowo i wyreguluj nogi tak, aby były równo ustawione, a następnie dokręć wszystkie śruby.

Montaż stołu frezarki na podstawie.

Weź stół frezarki i połóż go górą do dołu na podłodze lub ławce. Stół frezarki i górny wspornik podstawy mają 4 otwory do przymocowania stołu do podstawy. Ustaw podstawę odwrotnie na stole frezarki tak, aby otwory były wyrównane, a następnie przymocuj ją za pomocą podkładek i śrub (dokręć palcem). Zobacz Rysunek 3.

MONTAŻ I INSTALACJA

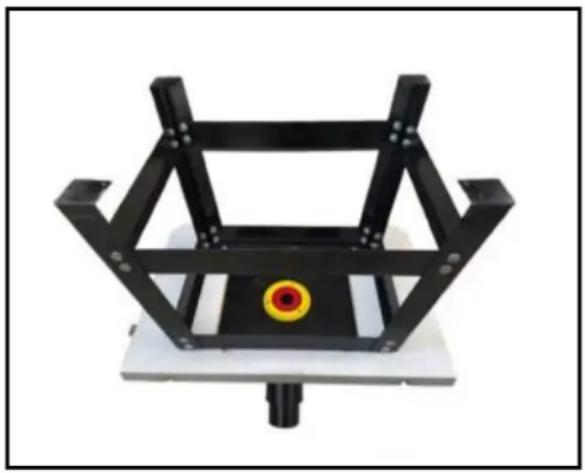

Rysunek 3. Montaż podstawy do stołu frezarki.

Wyjmij 4 gumowe stopki z opakowania i przymocuj po jednej do każdej nogi. Teraz ustaw stojak pionowo, a frezarka jest zainstalowana na podstawie.

Otwory na kołki startowe. Otwory będą po prawej stronie otworu. Ponownie zaznacz taśmą przód i środek płyty jako przypomnienie.

Wyśrodkuj płytę bazową routera na najbliższym koncentrycznym grzbiecie. Następnie ustaw otwory montażowe przed liniami promieniowymi. Przytrzymaj płytę bazową w miejscu za pomocą taśmy (3 do 4 kawałków ułożonych wokół pierścienia powinno wystarczyć).

Następnie za pomocą zacisków połącz ze sobą dwie płyty. Użyj zacisków C lub ścisków.

Następnie usuń śruby z płyty bazowej. Znajdź

górę/przód swojej płyty bazowej, obserwując położenie

Montaż płyty bazowej routera w stole frezarki.

Podczas montażu dużego routera, uchwyty powinny być ustawione w tym samym kierunku co długi otwór. Twoja obecna płyta podstawowa routera będzie działać jak to urządzenie do wiercenia. Jednakże, powinieneś określić optymalne położenie routera przed zamontowaniem płyty podstawowej. Upewnij się, że uwzględniasz pokrętła regulacji głębokości, dźwignie/pokrętła blokady głębokości oraz lokalizację przełącznika. Umieść router w odpowiedniej odwróconej pozycji pod stołem. Następnie zaznacz taśmą przednią krawędź płyty podstawy routera, aby sprawdzić pozycję.

Uwaga: Zaciski sprężynowe nie zapewnią wystarczającej siły zaciskania i mogą pozwolić częściom na przesunięcie się z miejsca.

Wywierć nową podstawę, używając wiertła o rozmiarze odpowiadającym otworom w płycie podstawy routera.

Uwaga: Jeśli to możliwe, wykonaj tę operację na prasie wiertarskiej, aby otwory były prostopadłe.

Ważne: Kawałek drewna powinien być zaciśnięty do przedniej części płyty routera podczas wiercenia, aby uniknąć rozłupania płyty.

Po usunięciu zacisków, otwory powinny być stożkowe, podobnie jak w płycie podstawowej routera. Dla najlepszych rezultatów zalecamy użycie pojedynczego wiertła do wkrętów przy małej prędkości i wiertarki stołowej, jeśli jest dostępna.

Na koniec przymocuj płytę podstawową do routera. Jeśli śruby dostarczone z routerem są za krótkie, dłuższe śruby można kupić w sklepie z narzędziami lub w centrum domowym w Twojej okolicy.

Jeśli nie masz pewności co do procesu instalacji, obejrzyj film instruktażowy.

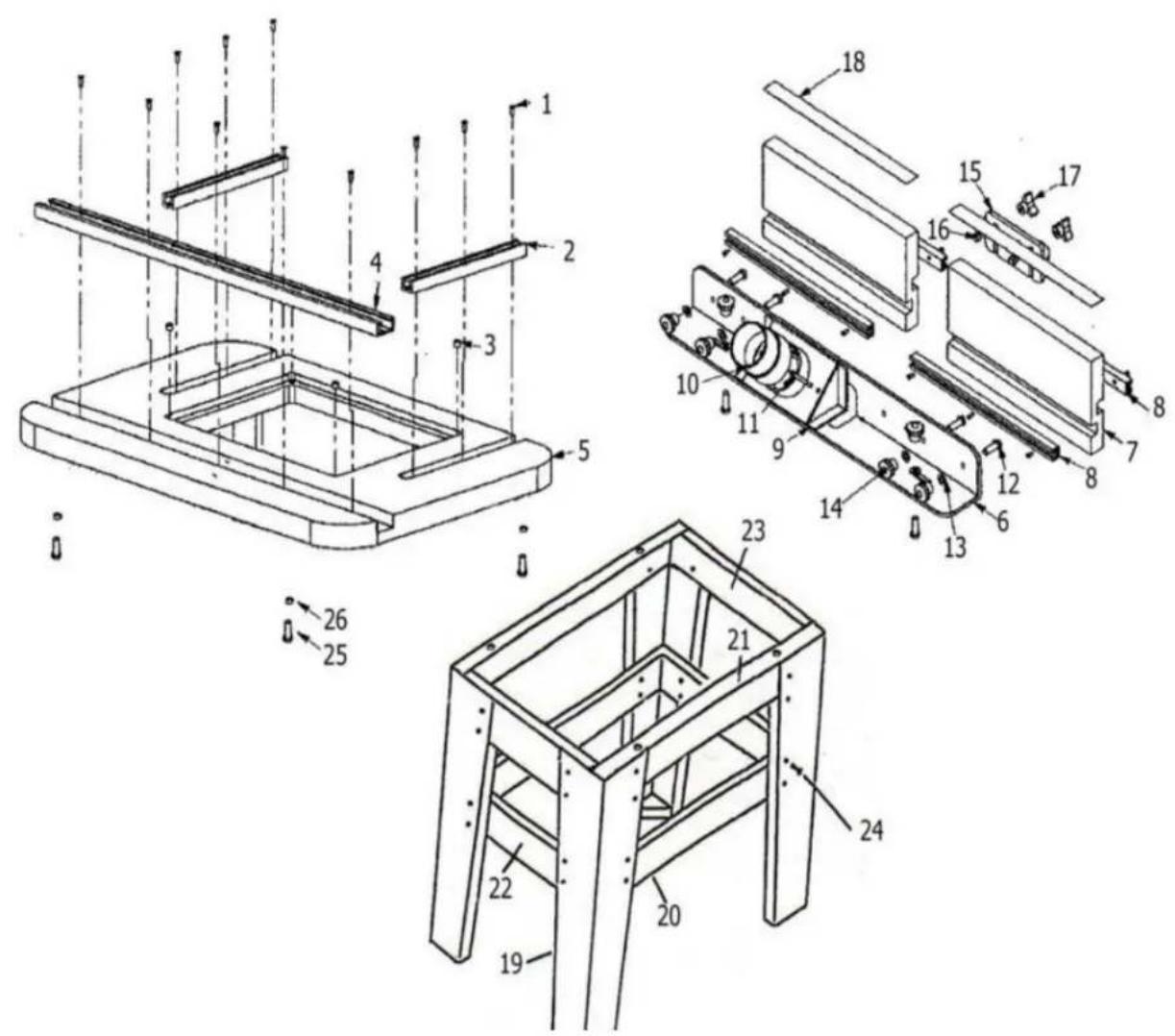

Schemat wybuchowy stołu routera

Część#	Opis	Ilość
1	#5 Wkręty samogwintujące	23
2	Szyna T aluminiowa 6-5/8"	2
3	Magnesy o średnicy 8 mm	4
4	24" aluminiowa szyna kątowa T-Track	1
5	Blat stołu frezarskiego 24"x16"	1
6	Wspornik ogrodzenia aluminiowego L	1
7	Ogrodzenia laminowane melaminą 12"	2
8	12" szyna T aluminiowa	4
9	Port Dusz	1
10	Adapter portu pyłowego 2-1/4"	1
11	Śruba maszynowa z łbem krzyżowym M5×0,8x55mm	2
12	Śruba sześciokątna 8mm x 1,25x25mm	6
13	Podkładka płaska 8mm	6
14	Pokrętło gwintowane 8mm	6
15	Osłona bitów	1
16	Śruba sześciokątna 6 mm x 1,0 x 25 mm	2
17	Pokrętło gwintowane 6mm	2
18	Samoprzylepna taśma miernicza	2
19	Noga stojąca	4
20	Dolne przednie/tylne podpórki na nogi do stania	2
21	Górne przednie/tylne podpórki na nogi do stania	2
22	Podpórki na nogi do stania na dolnej stronie	2
23	Podpórka na nogę do stania na boku	2
24	Śruba 8mm×1.25×12mm, podkładka płaska i nakrętka sześcioka	32
25	Śruba sześciokątna 6 mm x 1,0 x 16 mm	4
26	Podkładka płaska 6mm	4

Klienci muszą złożyć go, korzystając z poniższych części:

RT017	Nazwa części	Ilość
1	Śruba sześciokątna 6 mm x 1,0 x 16	4
2	Podkładka płaska 6mm	4
3	Łeb półokrągły samogwintujący M4 * 20 sztuki	4
4	Podkładka płaska	4
5	Pokrętło gwintowane 8 mm + śrubasześciokątna 8 mm x 1,25 x 25 mm + popłaska 8 mm	6
6	Pokrętło gwintowane 6 mm + śrubasześciokątna 6 mm x1,0 x 25 mm + podpłaska 6 mm	2
7	Śruba maszynowa z łbem krzyżowym M5×0,8x55mm	2
8	Oś położenia	1
9	Samoprzylepna taśma miernicza	2
10	Osłona bitów	1
11	Port pyłowy	1
12	Adapter portu pyłowego 2-1/4"	1
13	Ogrodzenia laminowane melaminą 12"	2
14	Blat stołu frezarskiego 24"x16"	1
15	Wkładka + kołek prowadzący 9" x 12"	1
16	24" aluminiowa szyna kątowa T-Track	1
17	Dłuższy kątownik	2
18	Dłuższy kątownik	2
19	Krótki kątownik	2
20	Krótki kątownik	2
21	Noga stojąca	4
22	Klucz imbusowy M3	1
23	Śruba krzyżowa z łbem stożkowym M4 *(z zamocowaną śrubą do frezarki)	4
24	Śruba z łbem okrągłym M8 x 12 / Nakrsześciokątna M8 / Podkładka płaska M8	32
