Type de produit	Support mural pour écran plat
Marque	Vevor
Modèle	RLLF7-X
Dimensions (L x H x P)	880 x 325 x 90 mm
Poids net	10,77 kg
Charge maximale sécuritaire	75 kg
Matériau	Acier
Inclinaison	+5° à -15°
Mise à niveau	±3°
Compatibilité VESA	Standard (jusqu'à 600x400 mm)
Type de mur compatible	Montants en bois ou mur en béton massif
Outils nécessaires	Perceuse, foret à béton, niveau, tournevis, clé à douille, marteau, détecteur de montants
Fonctions principales	Fixation murale, inclinaison, mise à niveau
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de produits abrasifs
Sécurité	Ne pas dépasser la charge maximale ; le mur doit supporter 5 fois le poids total ; porter des lunettes et des gants lors de l'assemblage
Pièces détachées et réparabilité	Contacter le service client Vevor pour les pièces de rechange
Informations générales	Assembler uniquement selon les instructions ; utiliser sur mur en béton massif ou montants en bois uniquement

FOIRE AUX QUESTIONS - RLLF7-X Vevor

Ce support est-il compatible avec tous les téléviseurs ?

Le support Vevor RLLF7-X est compatible avec la plupart des téléviseurs respectant la norme VESA standard. Vérifiez les dimensions de fixation arrière de votre téléviseur avant l'achat.

Puis-je installer ce support sur une cloison sèche ?

Non, ce support est conçu uniquement pour une fixation sur des montants en bois ou un mur en béton massif. Ne pas monter sur une cloison sèche uniquement.

Quel est le poids maximal supporté ?

Le poids de charge sécuritaire maximal est de 75 kg. Ne jamais dépasser cette limite.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une perceuse, d'un foret à béton (pour mur en béton), d'un niveau, d'un tournevis, d'une clé à douille, d'un marteau et d'un détecteur de montants.

Comment régler l'inclinaison du téléviseur ?

Tirez le téléviseur à l'angle souhaité (de +5° à -15°), puis fixez les 4 boulons d'inclinaison à l'aide d'une clé à douille.

Comment mettre le téléviseur de niveau ?

Desserrez les 2 boulons de mise à niveau à l'arrière de la plaque TV (maximum 2 tours), ajustez le niveau, puis resserrez les boulons. La plage de réglage est de ±3°.

Le support est-il livré avec toutes les vis nécessaires ?

Oui, le support inclut les vis, rondelles et entretoises adaptées à différents types de téléviseurs (écran plat ou incurvé). Consultez le manuel pour sélectionner les bonnes vis.

Comment entretenir ce support mural ?

Nettoyez-le régulièrement avec un chiffon doux et sec. N'utilisez pas de produits abrasifs ou corrosifs. Vérifiez périodiquement le serrage des fixations.

Que faire si des pièces sont endommagées ?

Inspectez le support avant chaque utilisation. Si des pièces sont desserrées ou endommagées, ne l'utilisez pas et contactez le service client Vevor à l'adresse [e-mail].

Puis-je utiliser ce support pour un écran incurvé ?

Oui, le support est compatible avec les téléviseurs incurvés. Utilisez les entretoises fournies lors de l'étape 1-2b du manuel d'installation.

MODE D'EMPLOI RLLF7-X Vevor

Nous continu à nous engager à vous fournir des outils à des prix compétits. « Économisez la moitié», « Moitié prix » ou toute autre expression similaire utilisée par nous ne représentée qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien pouvoir vérifier attentivement lorsque vous passez une commande chez nous si vous economise réellement la moitié par rapport aux grandes marques.

ETVLER

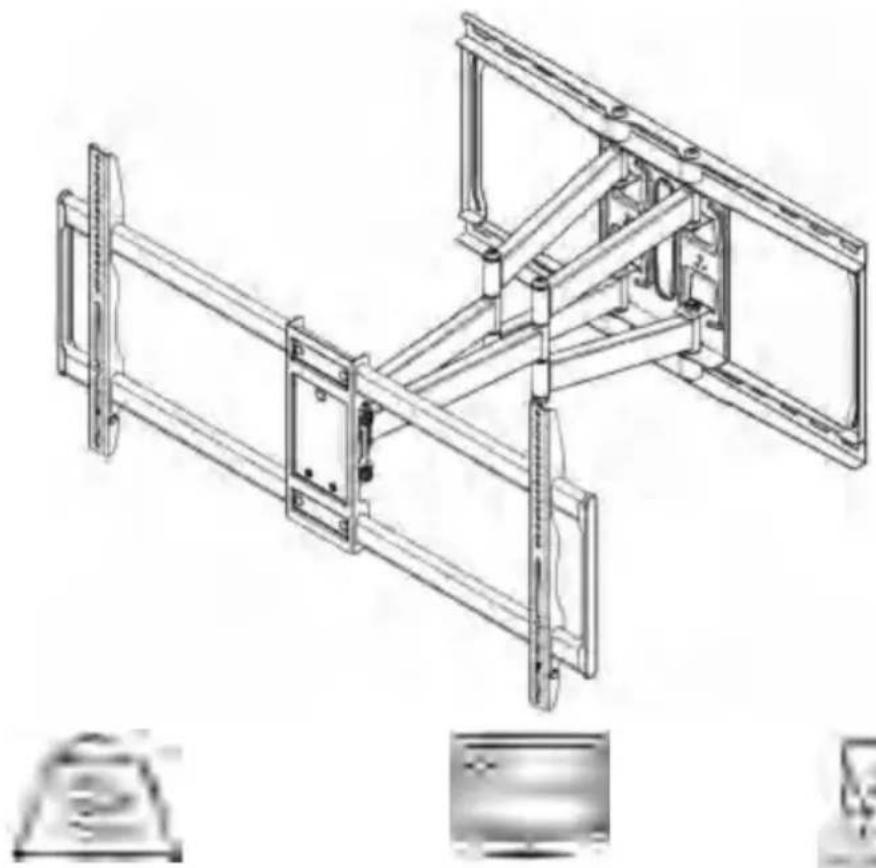

SUPPORTS MURAUX POUR TELÉVISEUR

TOUG CE H TROPS, HA LF PRI

MODELE: RLLF7-X

BESOIN D'AIDE? CONTACTEZ-NOUS!

Vouavesdquesions surles produits?Besoin d'assistance technique？N'hesitez pasànous contacter.

Contactez-nous:

[e-mail]

Il s'agit de la notice d'utilisation d'origine. Veuillez lore attentivement toutes les instructions du

manuel avant de l'utiliser. VEVOR se reserve le droit d'interpréter clairément notre manuel d'utilisation.

L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous

informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

AVERTISSEMENT:

Lisez ce document avant d'utiliser ce produit. Le non-respect de cette consigne peut entrainer des blessures graves.

Précautions d'assemblage 1.

Assembler uniquement selon ces instructions. Un assemblage incorrect peut creer des dangers. Ce produit est concu pour etre utilise dans des murs a ossature de bois et des murs en beton massif. - Ne pas monter sur une cloison sèche uniquement.

1. Portez des lunettes de sécurité approuvées par l'ANSI et des gants de travail robustes pendant assemblée.
2. Gardez la zone de montage propre et bien éclairée.
3. Gardez les spectateurs hors de la zone pendant le montage.
4. Ne vous réunissez pas lorsque vous étés fatigué ou sous l'influence de l'alcool, de drogues ou des médicaments.
5. Les capacities du produit s'appliquent aux produits correctement et complètement assemblés. produits uniquement.
   Pour plus d'informations sur les pieces repertoriées dans les pages suivantes, Veuillez vous reférer au schéma d'assemblage de ce manuel. Deballez et séparez toutes les pieces dans une zone de travail propre.

Précautions d'utilisation

1. Restrictions de poids: Ne pas dépasser la capacité de poids maximale de cet produit.
2. Le mur doit être capable de supporter cinq fois le poids du téléviseur et du support combinés.
3. N'utilise pas ce produit à des fins non explicitement spécifiées par Fabrication. Le fabricant n'est pas responsable des dommages ou blessures causés par un assemblage ou une utilisation incorrects.
4. Inspectez avant chaque utilisation; ne pas utiliser si des pieces sont desserrées ou endommagées.

CONSERVER CE MANUEL

OUTILS NÉCESSAIRES

Foret à béton

Crayon à ruban détecteur de montants

Perceuse à bois Marteau Tournevis Clé à douille Niveau

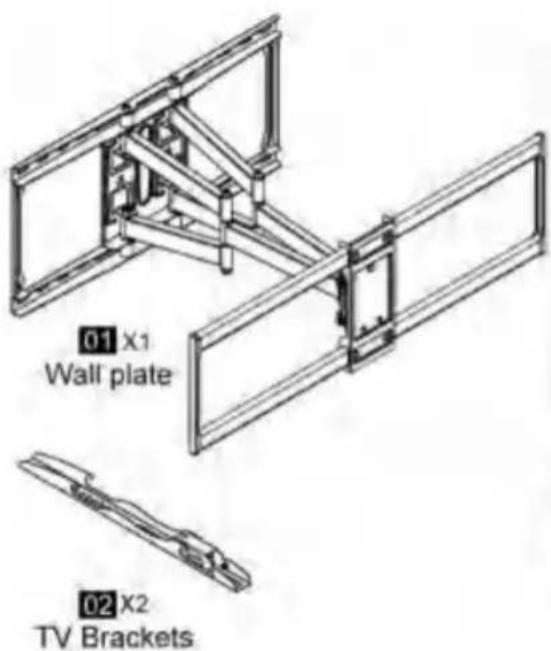

MATÉRIEL INCLUS

ÉTAPE D'ASSEMBLAGE

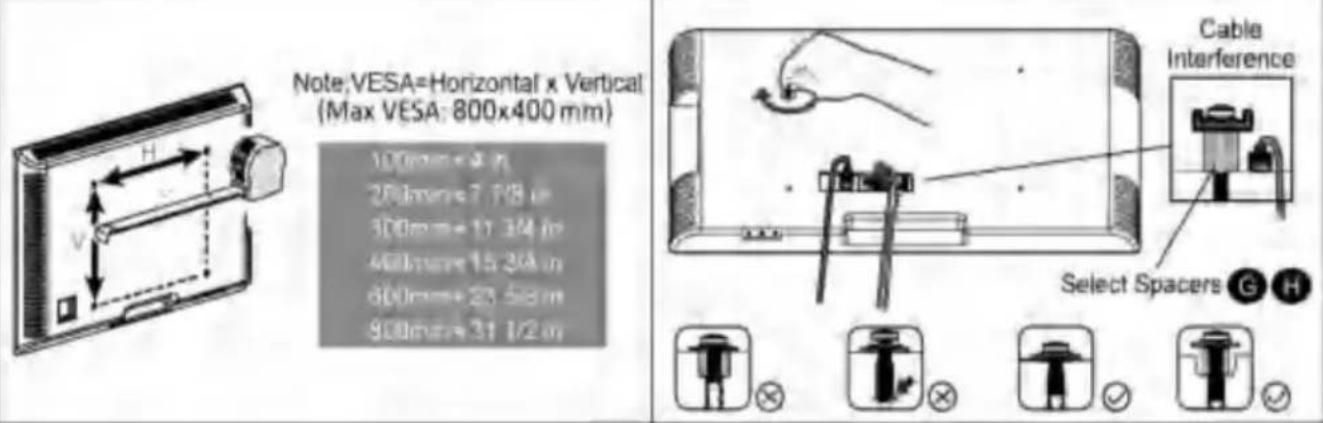

ÉTAPE 1 Fixez les supports au téléviseur

ÉTAPE 1-1 Sélectionnez les vis du téléviseur

Preparation : Verifiez le schema VESA du téléviseur avant l'installation. Une seule taile de vis convient a votre téléviseur.

ÉTAPE 1-2 Fixez les supports du téléviseur

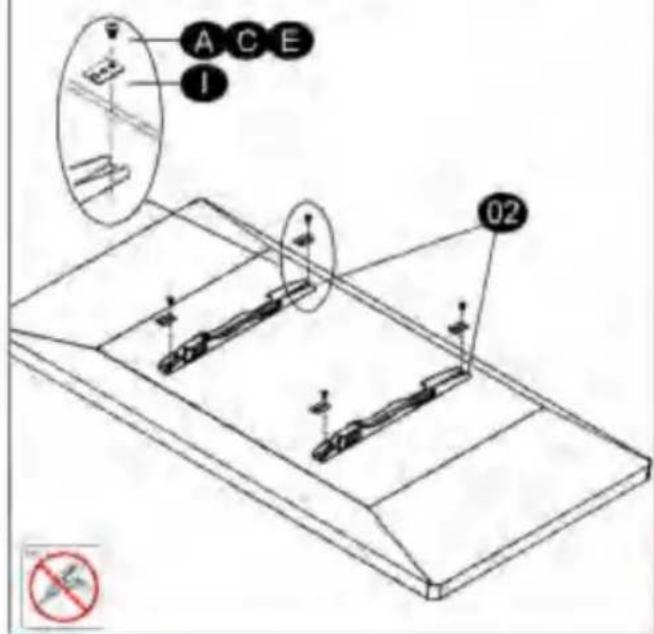

a. Téleviseur à écran plat (vis et rondelle)

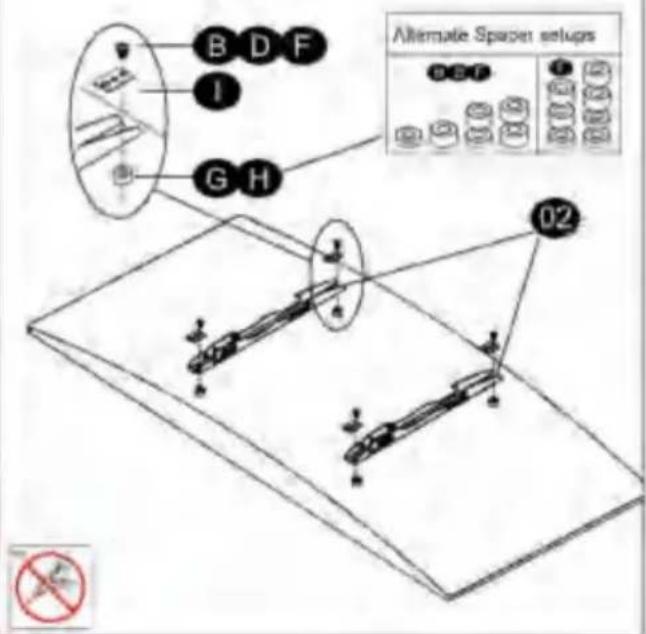

b. Televiseur incurve (entretoise, vis et rondelle)

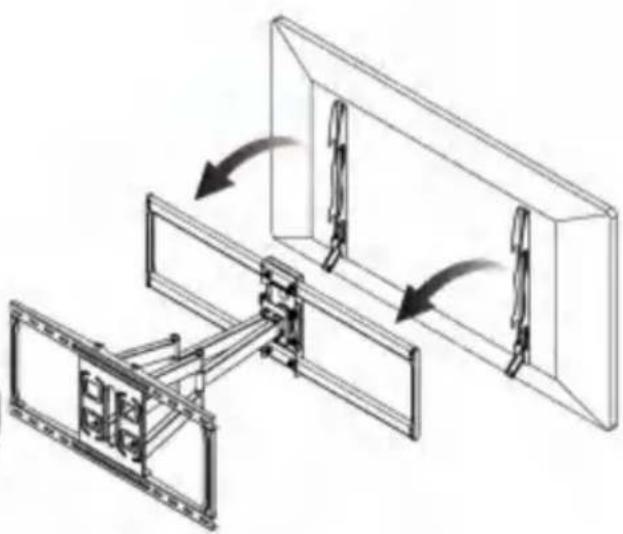

ETAPE 2 Fixez la plaque murale au mur

Pour l'installation de montants en bois, suivez l'ETAPE 2A

Pour l'installation du beton, suivez l'ETAPE 2B

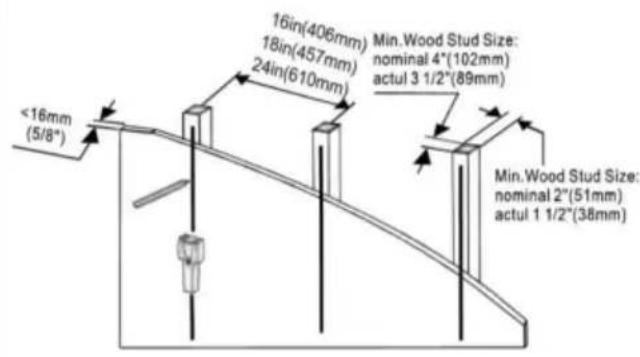

ÉTAPE 2A Installation de montants en bois

2A-1

ETAPE 2B Installation d'un mur en beton massif

Attention : ces ancrages sont destinés aux murs en béton massif et en parpaings

NE LES UTILISEZ PAS UNIQUEMENT dans des cloisons sèches ou des montants en bois.

ETAPE 3 Accrochez et fixez le téléviseur à la plaque murale

Réglages de l'ÉTAPE 4

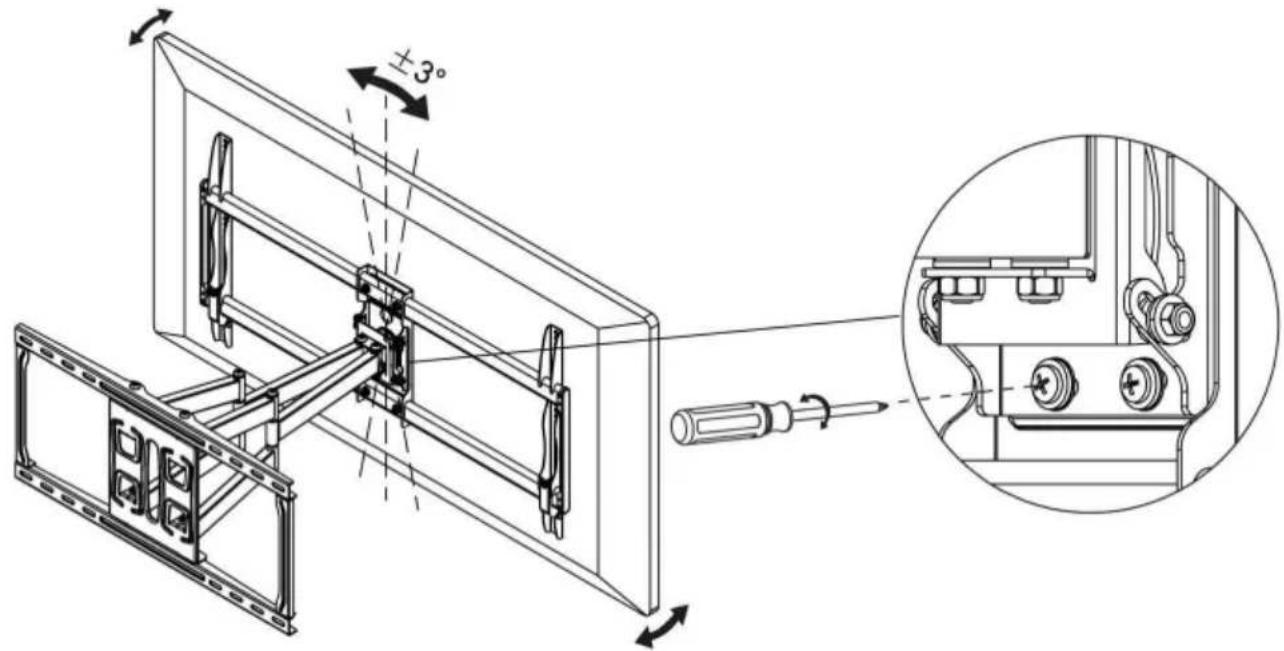

ÉTAPE 4-1 Réglage de la mise à niveau du téléviseur (± 3°)

Desserrez les 2 boulons de mise à niveau à l'arrière de la plaque TV de 2 tours maximum, ajustez le niveau et desserrer pour sécuriser.

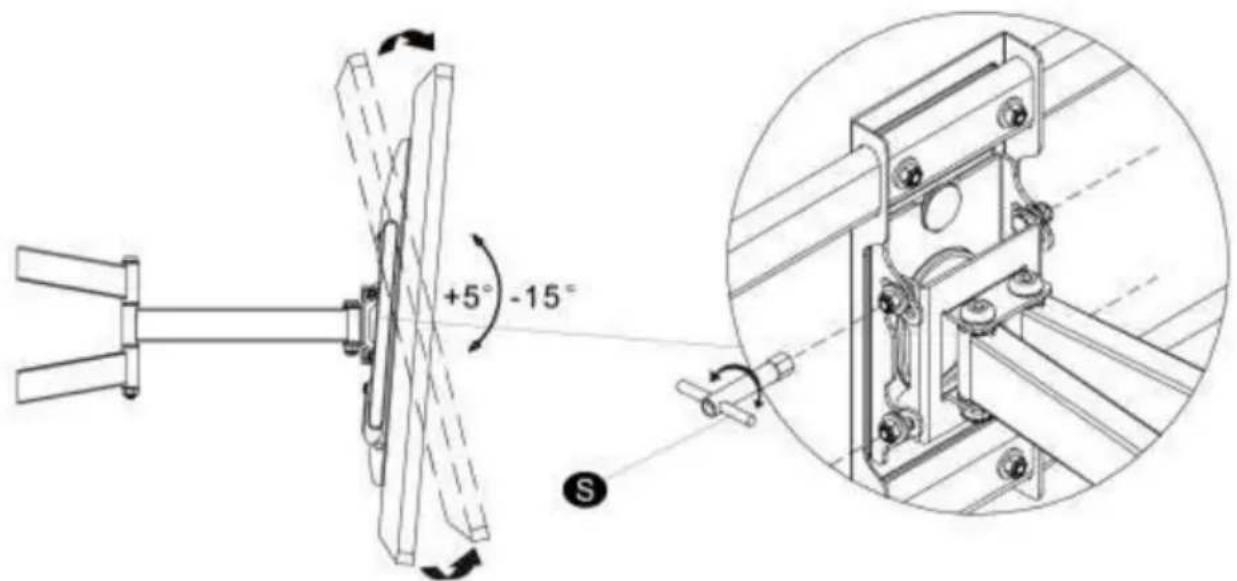

ÉTAPE 4-2 Réglage de l'angle d'inclinaison (+5°-15°)

Tirez le téléviseur à l'angle souhaité, puis fixez les 4 boulons d'inclinaison avec une clé à douille.

Modèle	RLLF7-X
Poids de chargement sécuritaire	75 kg
Taille du produit	880*325*90 mm
Poids net	10,77 kg

Fabricant: Shanghaiuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi

Baoshanqu, Shanghai 200000 CN.

Importé en Australie: SIHAO PTY LTD. 1 ROKEVA STREETEAST-WOOD NSW 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Ana-heim Place, Rancho Cucamonga, CA 91730

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Francfort-sur-le-Man.

YH CONSULTING LIMITEE.

Assistance technique et certificat de garantie

électronique www.vevor.com/support
