Produkttyp	Wandhalterung für Flachbildschirm
Marke	Vevor
Modell	RLLF7-X
Abmessungen (L x H x T)	880 x 325 x 90 mm
Nettogewicht	10,77 kg
Maximale sichere Belastung	75 kg
Material	Stahl
Neigung	+5° bis -15°
Nivellierung	±3°
VESA-Kompatibilität	Standard (bis 600x400 mm)
Kompatibler Wandtyp	Holzständer oder massive Betonwand
Erforderliche Werkzeuge	Bohrer, Betonbohrer, Wasserwaage, Schraubendreher, Steckschlüssel, Hammer, Ständerdetektor
Hauptfunktionen	Wandbefestigung, Neigung, Nivellierung
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen; keine Scheuermittel verwenden
Sicherheit	Die maximale Belastung nicht überschreiten; die Wand muss das 5-fache des Gesamtgewichts tragen; bei der Montage Schutzbrille und Handschuhe tragen
Ersatzteile und Reparierbarkeit	Kontaktieren Sie den Vevor-Kundendienst für Ersatzteile
Allgemeine Informationen	Nur gemäß Anleitung montieren; nur auf massiver Betonwand oder Holzständern verwenden

Häufig gestellte Fragen - RLLF7-X Vevor

Ist diese Halterung mit allen Fernsehern kompatibel?

Die Vevor RLLF7-X Halterung ist mit den meisten Fernsehern kompatibel, die dem VESA-Standard entsprechen. Überprüfen Sie vor dem Kauf die Befestigungsmaße auf der Rückseite Ihres Fernsehers.

Kann ich diese Halterung an einer Gipskartonwand installieren?

Nein, diese Halterung ist nur für die Befestigung an Holzständern oder einer massiven Betonwand ausgelegt. Nicht nur an einer Gipskartonwand montieren.

Was ist das maximal unterstützte Gewicht?

Das maximal sichere Belastungsgewicht beträgt 75 kg. Diese Grenze niemals überschreiten.

Welche Werkzeuge werden für die Installation benötigt?

Sie benötigen einen Bohrer, einen Betonbohrer (für Betonwand), eine Wasserwaage, einen Schraubendreher, einen Steckschlüssel, einen Hammer und einen Ständerdetektor.

Wie stelle ich die Neigung des Fernsehers ein?

Ziehen Sie den Fernseher in den gewünschten Winkel (von +5° bis -15°), und befestigen Sie dann die 4 Neigungsschrauben mit einem Steckschlüssel.

Wie nivelliere ich den Fernseher?

Lockern Sie die 2 Nivellierschrauben auf der Rückseite der TV-Platte (maximal 2 Umdrehungen), justieren Sie die Nivellierung und ziehen Sie dann die Schrauben wieder fest. Der Einstellbereich beträgt ±3°.

Wird die Halterung mit allen erforderlichen Schrauben geliefert?

Ja, die Halterung enthält die passenden Schrauben, Unterlegscheiben und Abstandshalter für verschiedene Fernsehertypen (Flach- oder gebogener Bildschirm). Schlagen Sie im Handbuch nach, um die richtigen Schrauben auszuwählen.

Wie pflege ich diese Wandhalterung?

Reinigen Sie sie regelmäßig mit einem weichen, trockenen Tuch. Verwenden Sie keine scheuernden oder korrosiven Mittel. Überprüfen Sie regelmäßig den festen Sitz der Befestigungen.

Was tun, wenn Teile beschädigt sind?

Überprüfen Sie die Halterung vor jeder Verwendung. Wenn Teile locker oder beschädigt sind, verwenden Sie sie nicht und kontaktieren Sie den Vevor-Kundendienst unter [e-mail].

Kann ich diese Halterung für einen gebogenen Bildschirm verwenden?

Ja, die Halterung ist mit gebogenen Fernsehern kompatibel. Verwenden Sie die mitgelieferten Abstandshalter in Schritt 1-2b der Installationsanleitung.

BEDIENUNGSANLEITUNG RLLF7-X Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

TV-WANDHALTERUNGEN

BENUTZERHANDBUCH

MODELL: RLLF7-X

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

"Sparen Sie die Hälfte", "halber Preis" oder andere ähnliche Ausdrücke, die wir verwenden, stellen lediglich

eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen

Topmarken erzielen können, und bedeuten nicht notwendigerweise, dass sie alle von uns angebotenen

Werkzeugkategorien abdecken. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns

sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

TV-WANDHALTERUNGEN

MODELL: RLLF7-X

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zu unseren Produkten? Benötigen Sie technische Unterstützung?

Kontakt:

[e-mail]

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

SICHERHEITSHINWEISE

WARNUNG:

Lesen Sie dieses Material, bevor Sie dieses Produkt verwenden. Andernfalls kann es zu schweren Verletzungen kommen.

Vorsichtsmaßnahmen bei der

Montage 1. Montieren Sie das Produkt ausschließlich gemäß dieser Anleitung. Eine unsachgemäße Montage kann Gefahren verursachen. Dieses Produkt ist für die Verwendung in Holzpfosten und Massivbetonwänden konzipiert. - Nicht ausschließlich an Trockenbauwänden montieren.

1. Tragen Sie ANSI-zugelassene Schutzbrillen und schwere Arbeitshandschuhe während der Montage.
2. Halten Sie den Montagebereich sauber und gut beleuchtet.
3. Halten Sie während der Montage unbeteiligte Zuschauer vom Bereich fern.
4. Montieren Sie nicht, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen.
5. Die Produkteigenschaften gelten für ordnungsgemäß und vollständig montierte Produkte. Weitere Informationen zu den auf den folgenden Seiten aufgeführten Teilen erhalten Sie. Bitte beachten Sie das Montagediagramm in diesem Handbuch. Packen Sie alle Teile in einem sauberen Arbeitsbereich aus und trennen Sie sie.

Vorsichtsmaßnahmen

1. Gewichtsbeschränkungen: Überschreiten Sie nicht die maximale Gewichtskapazität dieses Produkts.
2. Die Wand muss das Fünffache des Gesamtgewichts von Fernseher und Halterung tragen können.
3. Verwenden Sie dieses Produkt nicht für Zwecke, die nicht ausdrücklich vom Hersteller angegeben sind. Der Hersteller ist nicht für Schäden oder Verletzungen verantwortlich, die durch falsche Montage oder Verwendung entstehen.
4. Vor jedem Gebrauch prüfen; nicht verwenden, wenn Teile lose oder beschädigt sind.

BEWAHREN SIE DIESES HANDBUCH AUF

BENÖTIGTE WERKZEUGE

Balkenfinder Maßband Bleistift

(10mm) Bohrer Betonbohrer

Holzbohrer Hammer Schraubendreher Steckschlüssel Wasserwaage

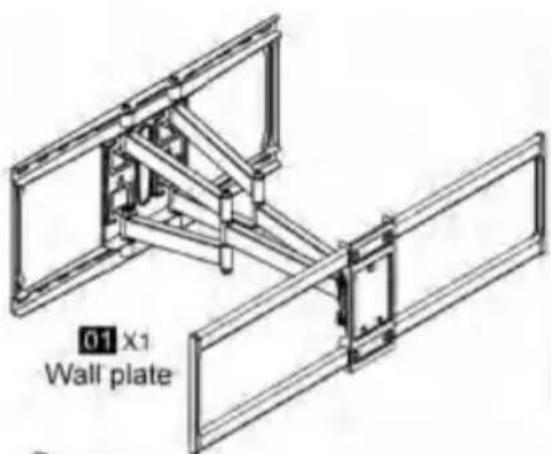

HARDWARE INKLUSIVE

02X2 TV-Halterungen

MONTAGESCHRITTE

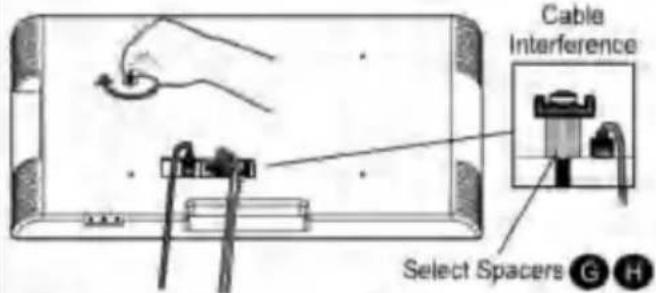

SCHRITT 1 Halterungen am Fernseher befestigen

SCHRITT 1-1 TV-Schrauben auswählen

Vorbereitung: Überprüfen Sie vor der Installation das VESA-Muster des Fernsehers. Nur eine Schraubengröße passt für Ihren Fernseher.

Hinweis: VESA=Horizontal x Vertikal (Max. VESA: 800x400 mm)

10000

16. Januar 2017

300=1114j6

401721524in

401m→23-3m

90m=311/2m

SCHRITT 1-2 Befestigen Sie die TV-Halterungen

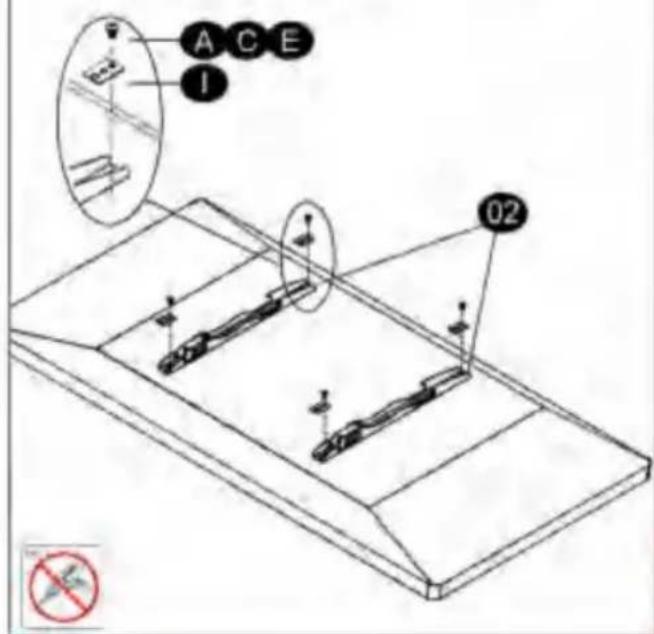

a. Flachbildfernseher (Schraube und Unterlegscheibe)

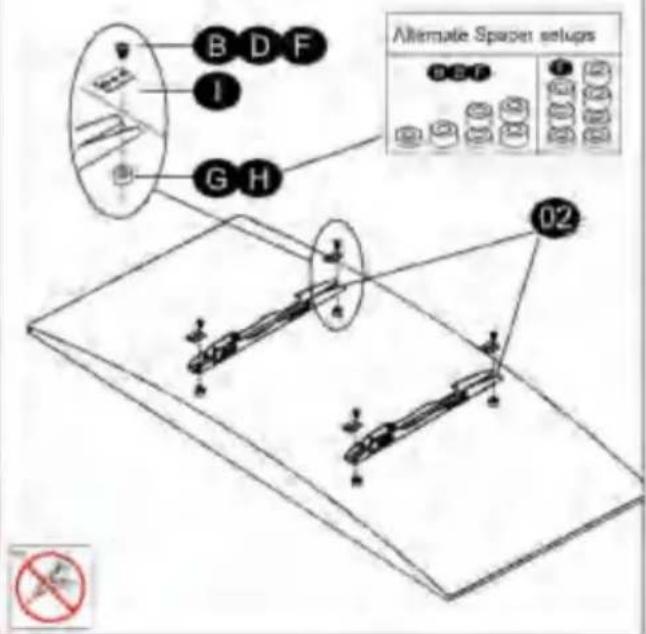

b. Gebogener Fernseher (Abstandshalter, Schraube und Unterlegscheibe)

SCHRITT 2 Wandplatte an der Wand befestigen

Für die Montage von Holzpfosten befolgen Sie SCHRITT 2A

Für die Installation in Beton befolgen Sie SCHRITT 2B

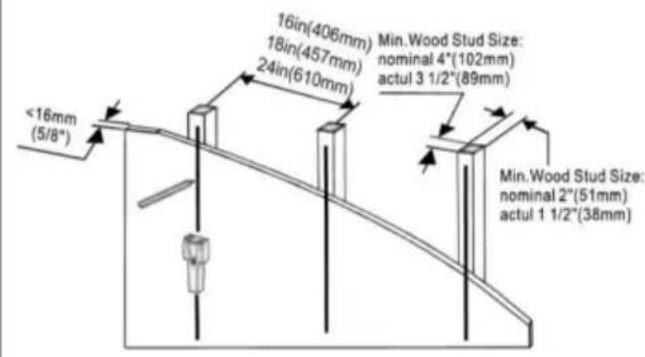

SCHRITT 2A Installation der Holzpfosten

2A-1

SCHRITT 2B Installation einer Massivbetonwand

Achtung: Diese Anker sind für Massivbeton- und Betonsteinwände geeignet.

Verwenden Sie sie NICHT in Trockenbauwänden oder Holzpfosten.

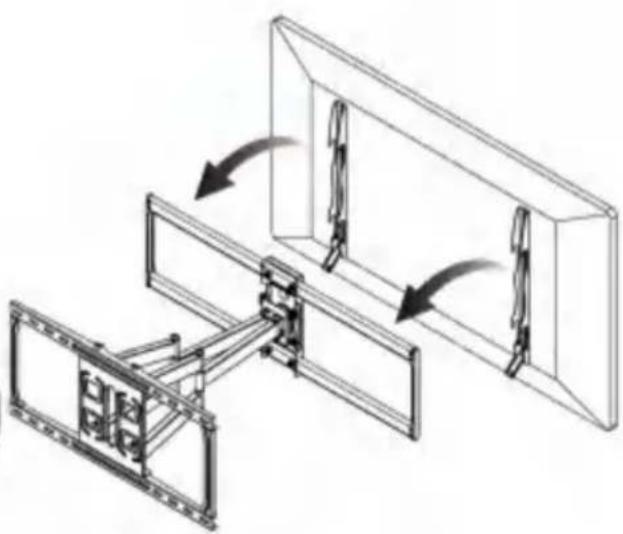

SCHRITT 3 Hängen Sie den Fernseher an die Wandplatte und befestigen Sie ihn.

SCHRITT 4 Anpassungen

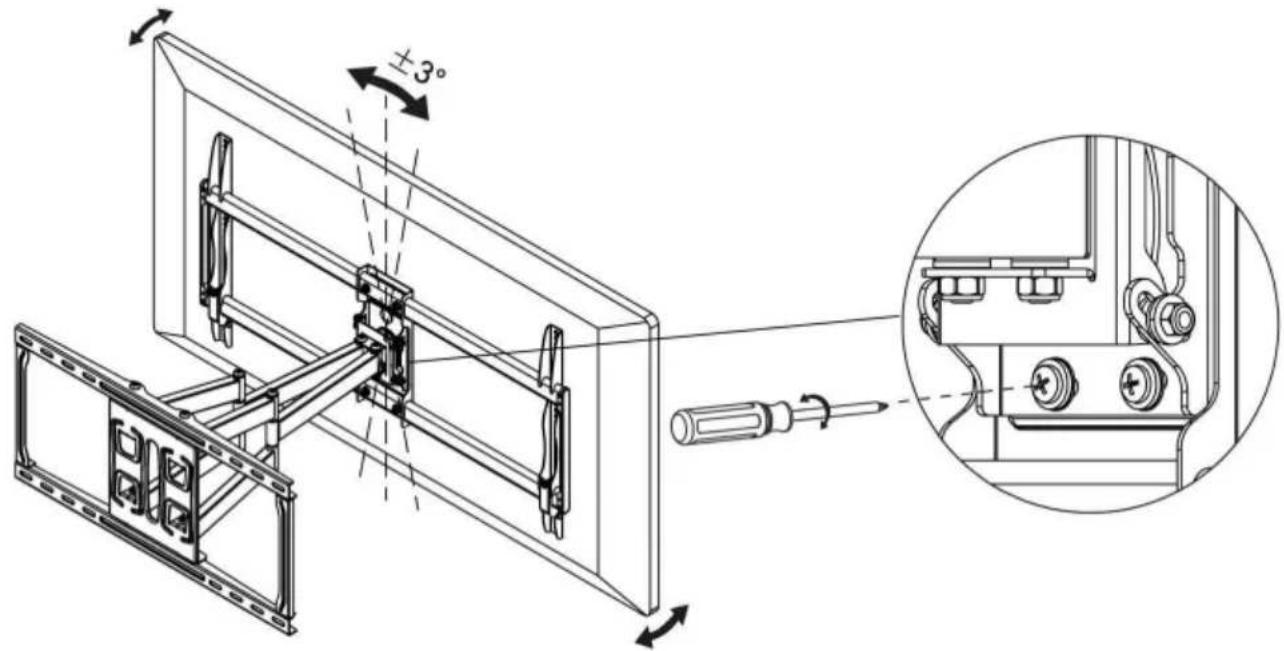

SCHRITT 4-1 TV-Nivellierung (±3°)

Die 2 Nivellierschrauben auf der Rückseite der TV-Platte um maximal 2 Umdrehungen lösen, waagerecht ausrichten und

Zur Sicherung erneut festziehen.

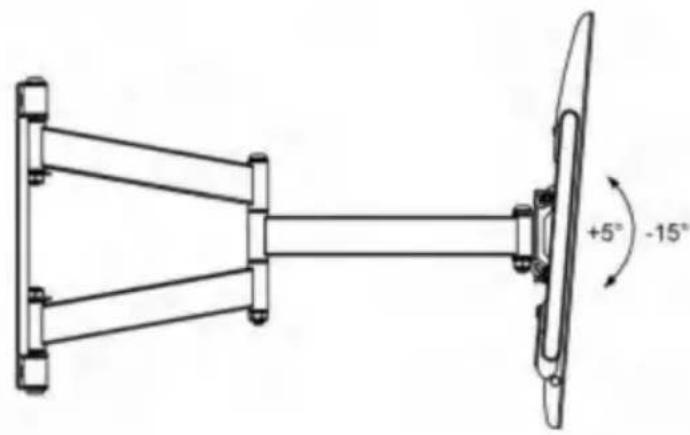

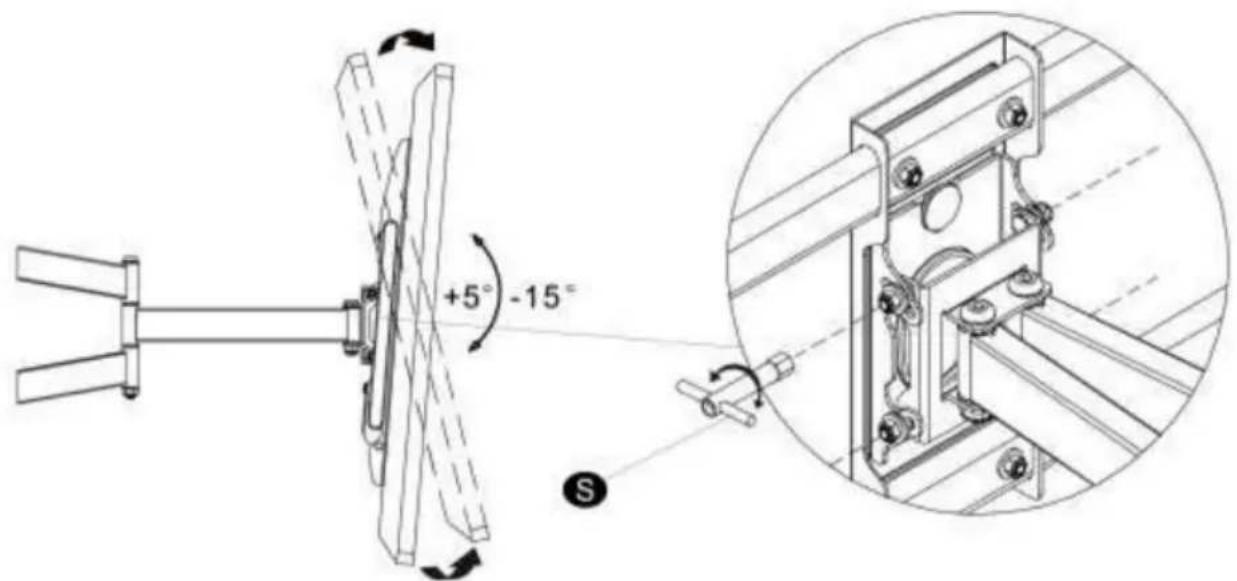

SCHRITT 4-2 Neigungswinkeleinstellung (+5° / -15°)

Ziehen Sie den Fernseher in den gewünschten Winkel und ziehen Sie dann die 4 Neigungsschrauben mit einem Steckschlüssel fest.

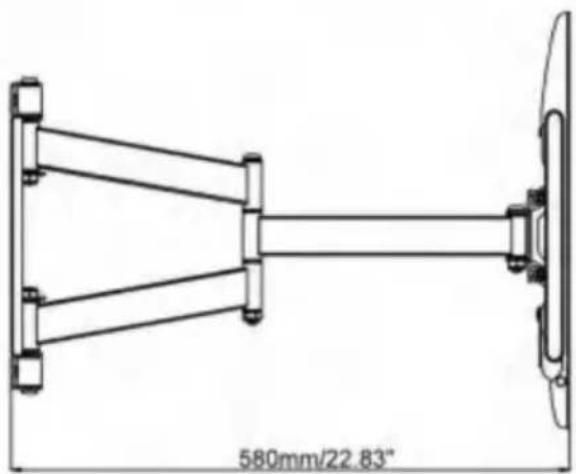

PRODUKTABMESSUNGEN

74mm V2.9r-

PRODUKTPARAMETER

Modell	RLLF7-X
Sicheres Ladewigkeit	75 kg
Produktgröbe	880*325*90 mm
Nettogewicht	10,77 kg

Hersteller: Shanghai Xinmu Ye You Xiangongsi

Adresse: Shuangchenglu 803 Nong 11 Hao 1602A-1609 Shi

Baoshanqu, Shanghai 200000 CN.

Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREET EAST-WOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place Rancho Cucamonga, CA 91730

E-CrossStu GmbH

Mainzer Landstr. 69, 60329 Frankfurt am Main.

YH CONSULTING LIMITED.

In China hergestellt
