Typ produktu	Uchwyt ścienny do płaskiego ekranu
Marka	Vevor
Model	RLLF7-X
Wymiary (S x W x G)	880 x 325 x 90 mm
Masa netto	10,77 kg
Maksymalne bezpieczne obciążenie	75 kg
Materiał	Stal
Nachylenie	+5° do -15°
Poziomowanie	±3°
Zgodność VESA	Standardowa (do 600x400 mm)
Rodzaj kompatybilnej ściany	Słupki drewniane lub ściana z litego betonu
Wymagane narzędzia	Wiertarka, wiertło do betonu, poziomica, śrubokręt, klucz nasadowy, młotek, detektor słupków
Główne funkcje	Mocowanie ścienne, nachylenie, poziomowanie
Konserwacja i czyszczenie	Czyścić miękką, suchą szmatką; nie używać ściernych środków czyszczących
Bezpieczeństwo	Nie przekraczać maksymalnego obciążenia; ściana musi wytrzymać 5-krotność całkowitego ciężaru; podczas montażu nosić okulary i rękawice ochronne
Części zamienne i naprawialność	Skontaktuj się z obsługą klienta Vevor w sprawie części zamiennych
Informacje ogólne	Montować wyłącznie zgodnie z instrukcją; używać tylko na ścianie z litego betonu lub słupkach drewnianych

Często zadawane pytania - RLLF7-X Vevor

Czy ten uchwyt jest kompatybilny ze wszystkimi telewizorami?

Uchwyt Vevor RLLF7-X jest kompatybilny z większością telewizorów spełniających standard VESA. Sprawdź wymiary mocowania tylnego swojego telewizora przed zakupem.

Czy mogę zamontować ten uchwyt na ścianie działowej z płyt gipsowo-kartonowych?

Nie, ten uchwyt jest przeznaczony wyłącznie do montażu na słupkach drewnianych lub ścianie z litego betonu. Nie montować wyłącznie na ścianie z płyt gipsowo-kartonowych.

Jaka jest maksymalna obsługiwana waga?

Maksymalne bezpieczne obciążenie wynosi 75 kg. Nigdy nie przekraczać tego limitu.

Jakie narzędzia są potrzebne do instalacji?

Będziesz potrzebować wiertarki, wiertła do betonu (do ściany betonowej), poziomicy, śrubokręta, klucza nasadowego, młotka i detektora słupków.

Jak wyregulować nachylenie telewizora?

Pociągnij telewizor pod żądany kąt (od +5° do -15°), a następnie dokręć 4 śruby nachylenia za pomocą klucza nasadowego.

Jak wypoziomować telewizor?

Odkręć 2 śruby poziomowania z tyłu płyty telewizora (maksymalnie 2 obroty), wyreguluj poziom, a następnie dokręć śruby. Zakres regulacji wynosi ±3°.

Czy uchwyt jest dostarczany ze wszystkimi niezbędnymi śrubami?

Tak, uchwyt zawiera śruby, podkładki i dystanse dostosowane do różnych typów telewizorów (płaski lub zakrzywiony ekran). Zapoznaj się z instrukcją, aby wybrać odpowiednie śruby.

Jak konserwować ten uchwyt ścienny?

Regularnie czyść go miękką, suchą szmatką. Nie używaj ściernych ani żrących środków czyszczących. Okresowo sprawdzaj dokręcenie mocowań.

Co zrobić, jeśli części są uszkodzone?

Sprawdź uchwyt przed każdym użyciem. Jeśli części są poluzowane lub uszkodzone, nie używaj go i skontaktuj się z obsługą klienta Vevor pod adresem [e-mail].

Czy mogę użyć tego uchwytu do zakrzywionego ekranu?

Tak, uchwyt jest kompatybilny z telewizorami zakrzywionymi. Użyj dołączonych dystansów podczas kroku 1-2b instrukcji instalacji.

INSTRUKCJA OBSŁUGI RLLF7-X Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

UCHWYTY ŚCIENNE DO TELEWIZORÓW

INSTRUKCJA OBSŁUGI

MODEL: RLLF7-X

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. "Oszczędź połowę", "Połowa ceny" lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie, faktycznie oszczędzasz połowę w porównaniu z największymi markami.

VEVOR

TOUGH TOOLS, HALF PRICE

UCHWYTY ŚCIENNE DO TELEWIZORÓW

MODEL: RLLF7-X

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Nie wahaj się

Skontaktuj się z nami:

Obsługa [e-mail]

To jest oryginalna instrukcja. Przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu może zależeć od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

OSTRZEŻENIE:

Przed użyciem produktu należy zapoznać się z treścią niniejszego dokumentu. Nieprzestrzeganie tych zasad może spowodować poważne obrażenia.

Środki ostrożności dotyczące montażu

1. Montaż należy wykonywać wyłącznie zgodnie z niniejszą instrukcją. Nieprawidłowy montaż może stwarzać zagrożenia. Produkt ten jest przeznaczony do stosowania w ścianach z drewnianymi słupkami i w ścianach z litego betonu. - Nie należy montować go samodzielnie na ścianie z płyt gipsowo-kartonowych.
2. Podczas pracy należy nosić okulary ochronne i wytrzymałe rękawice robocze zgodne z normą ANSI.
3. Utrzymuj miejsce pracy w czystości i zapewnij dobre oświetlenie.
4. Podczas montażu nie dopuszczaj osób postronnych na teren montażu.
5. Nie przystępuj do pracy, gdy jesteś zmęczony lub pod wpływem alkoholu, narkotyków lub leków.
6. Używaj produktu wyłącznie zgodnie z jego przeznaczeniem i tylko z kompletnym montażem.
7. Aby uzyskać dodatkowe informacje dotyczące wymienionych na kolejnych stronach, proszę zapoznać się ze schematem montażu w tej instrukcji. Rozpakuj i oddziel wszystkie części w czystym miejscu.

Stosuj środki ostrożności

1. Ograniczenia wagowe: Nie przekraczaj maksymalnej dopuszczalnej wagi urządzenia.
2. Ściana musi wytrzymać pięciokrotność ciężaru telewizora i uchwytu.
3. Nie należy używać tego produktu do celów, które nie zostały wyraźnie określone przez producenta. Producent nie ponosi odpowiedzialności za uszkodzenia lub obrażenia spowodowane nieprawidłowym montażem lub użytkowaniem.
4. Przed każdym użyciem sprawdź produkt; nie używaj go, jeśli jakieś części są luźne lub uszkodzone.

ZAPISZ TE INSTRUKCJE

POTRZEBNE NARZĘDZIA

(10mm)

Taśma miernicza do lokalizowania kołków Ołówek

Wiertarka do drewna Młot Śrubokręt Klucz nasadowy Poziomica

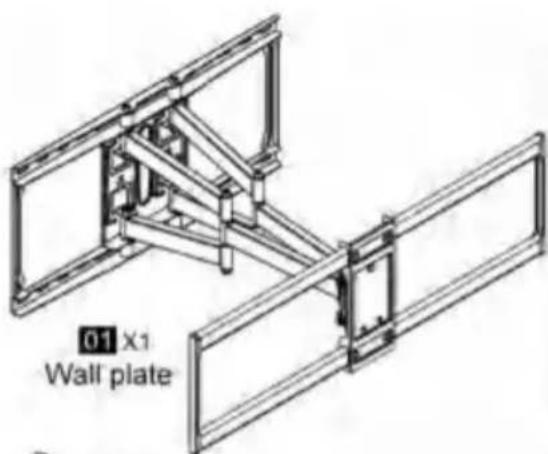

SPRZĘT W ZESTAWIE

02X2 TV Brackets

KROK MONTAŻU

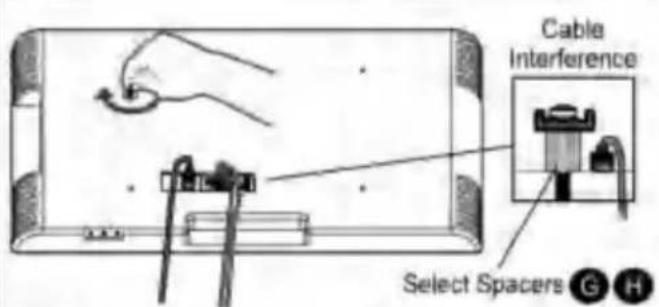

KROK 1 Zamontuj uchwyty do telewizora

KROK 1-1 Wybierz śruby do telewizora

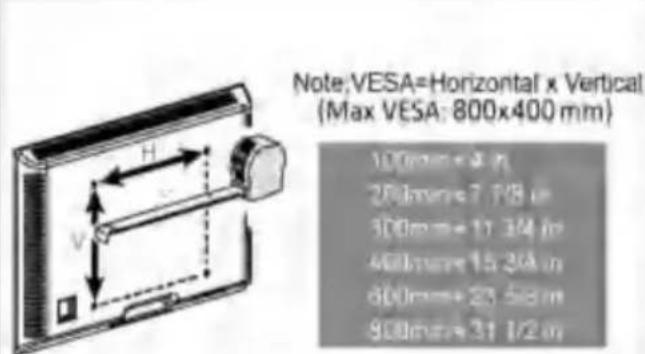

Przygotowanie: Przed instalacją sprawdź wzór VESA telewizora. Tylko jeden rozmiar śruby pasuje do Twojego telewizora.

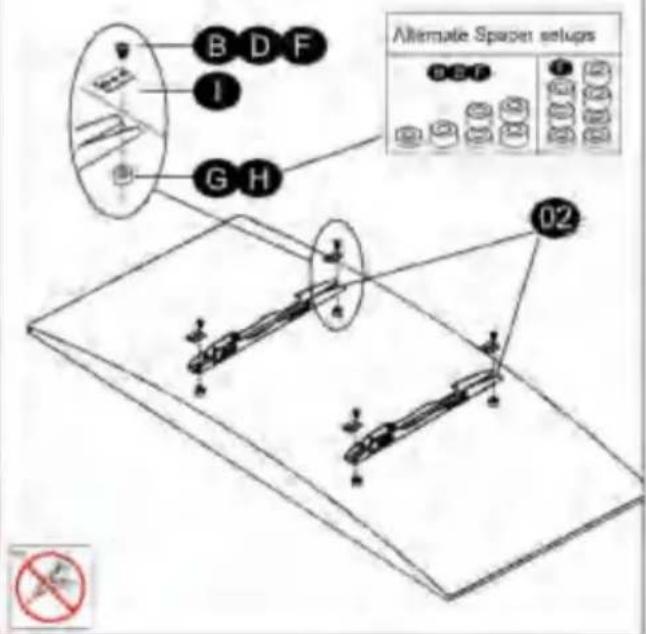

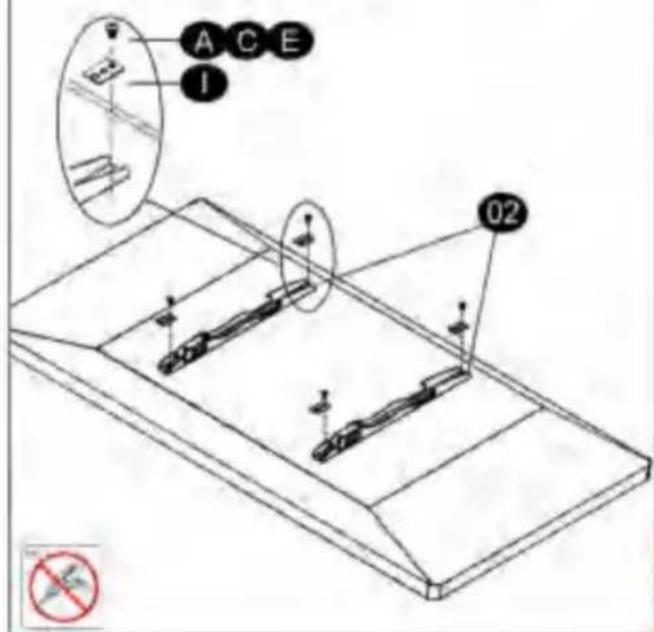

KROK 1-2 Zamontuj uchwyty telewizora

a. Telewizor z płaskim ekranem (śruba i podkładka)

b. Telewizor zakrzywiony (podkładka dystansowa, śruba i podkładka)

KROK 2 Przymocuj płytę ścienną do ściany

W przypadku montażu słupków drewnianych wykonaj KROK 2A

W przypadku montażu w betonie wykonaj KROK 2B

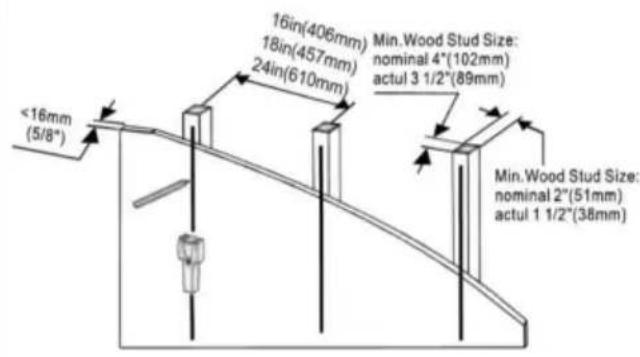

KROK 2A Montaż kołków drewnianych

2A-1

Uwaga: Te kotwy są przeznaczone do ścian z litego betonu i bloczków betonowych

TYLKO NIE STOSOWAĆ ich w płytach gipsowo-kartonowych lub drewnianych słupkach.

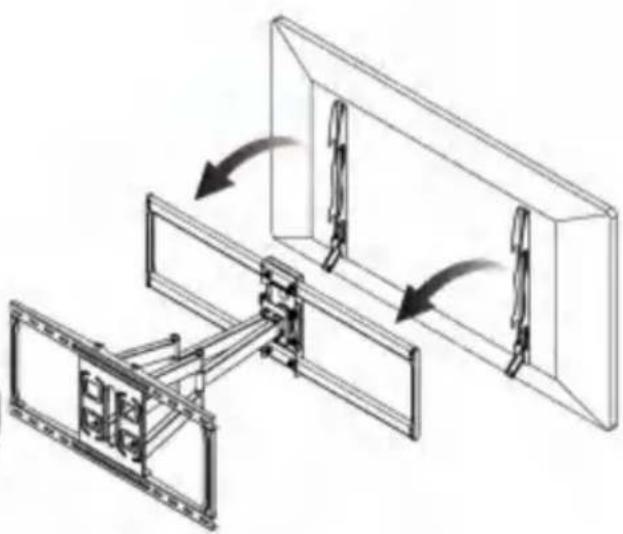

KROK 3 Zawieś i zabezpiecz telewizor na płycie ściennej

KROK 4 Dostosowania

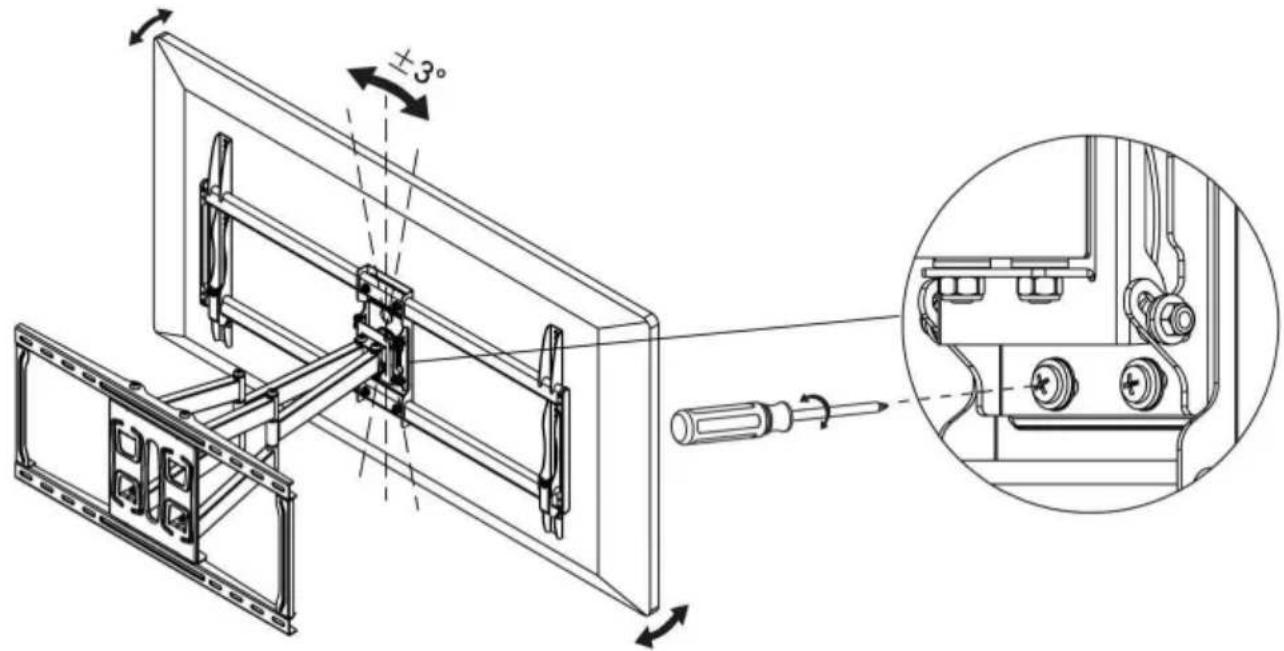

KROK 4-1 Regulacja poziomu telewizora (± 3°)

Odkręć 2 śruby poziomujące z tyłu płyty TV maksymalnie o 2 obroty, wyreguluj poziom i dokręć, aby zabezpieczyć.

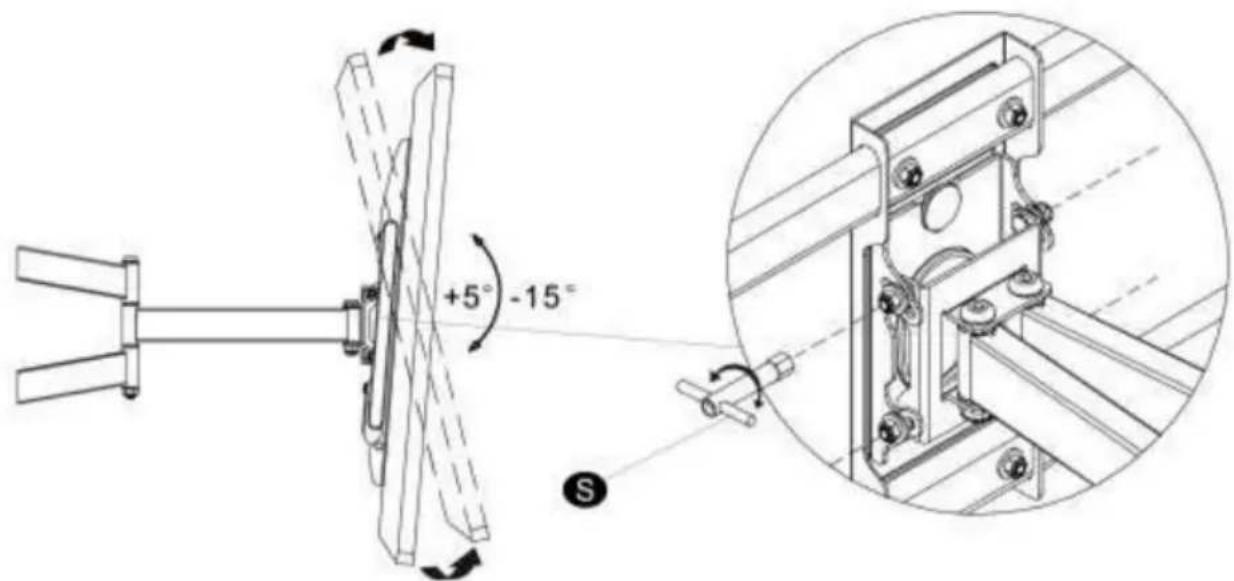

KROK 4-2 Regulacja kąta nachylenia (+5° -15°)

Ustaw telewizor pod zadanym kątem, a następnie przykręć 4 śruby regulacyjne za pomocą klucza nasadowego.

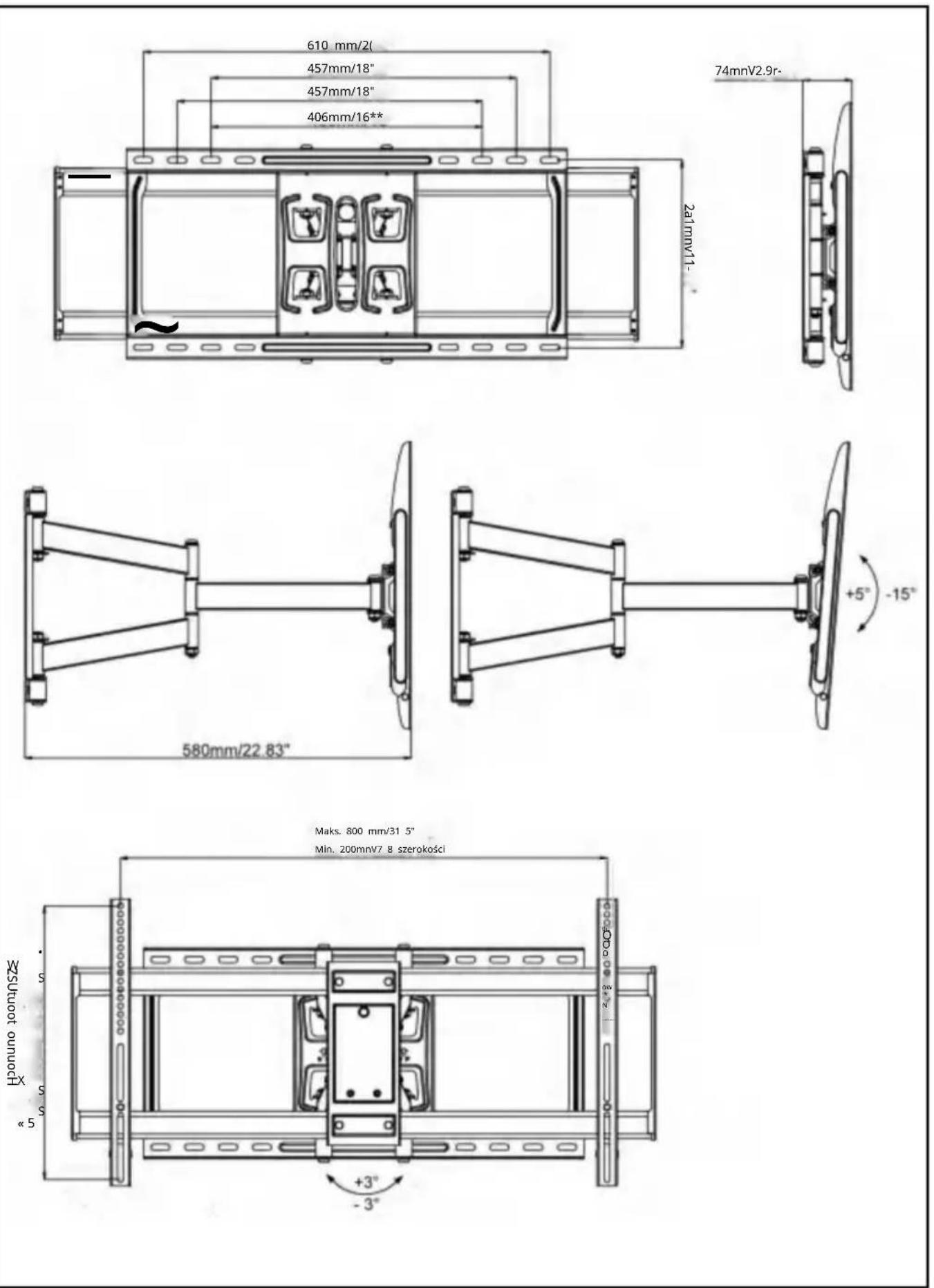

WYMIARY PRODUKTU

PARAMETRY PRODUKTU

Model	RLLF7-X
Bezpiecznawaga zaadunkowa	75kg
Rozmiar produktu	880*325*90 mm
Masa netto	10,77 kg
