DT680-A - Uchwyt do ekranu płaskiego Vevor - Bezpłatna instrukcja obsługi

Rodzaj produktu	Zmienny uchwyt do płaskiego ekranu (podnośnik TV)
Marka	Vevor
Model	DT680-A
Maksymalna nośność	110 funtów (około 50 kg)
Zasilanie wejściowe adaptera	100-240 V ~ 50/60 Hz
Napięcie wyjściowe adaptera	29 V DC
Zalecany prąd wejściowy	1,8 A lub więcej (w zależności od obciążenia)
Główne funkcje	Podnoszenie/opuszczanie z silnikiem, bezprzewodowy pilot, sterowanie ręczne, zaprogramowanie 4 docelowych wysokości
Rodzaj sterowania	Inteligentny sterownik jednokolumnowy z przyciskami góra/dół i pilotem
Ochrona przed przeszkodami	Tak (automatyczne cofnięcie w przypadku przeszkody)
Wyświetlanie błędów	Kod błędu Err1 na sterowniku ręcznym
Temperatura pracy	0 do 40 °C
Wilgotność pracy	20 do 90%
Cykl pracy siłownika	Nieciągły - wymaga przerw
Szczelność	Nieszczelny - nie zanurzać w wodzie
Materiał uchwytu	Wytrzymała stal
Mocowanie ścienne	Śruby rozporowe M8 w zestawie
Kompatybilność TV	Standardy VESA do 600x400 mm (szacunkowo)
Zawartość opakowania	Główna część, szyny montażowe, okucia, sterownik ręczny, pilot, zasilacz sieciowy, kabel zasilający, instrukcja
Gwarancja	Gwarancja elektroniczna przez www.vevor.com/support

Często zadawane pytania - DT680-A Vevor

Jaka jest maksymalna nośność Vevor DT680-A?

Maksymalna nośność wynosi 110 funtów (około 50 kg). Upewnij się, że telewizor nie przekracza tej wagi.

Jaki rodzaj zasilania jest wymagany?

Uchwyt działa z dołączonym zasilaczem sieciowym, który wymaga gniazdka 100-240 V AC, 50/60 Hz i dostarcza 29 V DC do sterownika.

Jak zresetować system po błędzie?

W przypadku błędu (np. Err1), rozwiąż problem (podłączenie silnika, kabel Hall). Następnie przytrzymaj przycisk w dół przez ponad 3 sekundy, aby usunąć usterkę i uruchomić resetowanie.

Czy mogę zaprogramować kilka wysokości?

Tak, system pozwala na zaprogramowanie 4 docelowych wysokości. Naciśnij przycisk M, aby wyświetlić SET, a następnie w ciągu 2 sekund naciśnij cyfrę (1-4), aby zapisać aktualną wysokość.

Jak zamontować uchwyt ścienny?

Najpierw przymocuj główną część do ściany za pomocą dołączonych śrub rozporowych. Użyj podłużnych otworów do łatwego wyrównania: wkręć śruby do połowy w górny i dolny otwór, zawieś uchwyt, a następnie włóż pozostałe śruby i dokręć wszystkie.

Czy pilot jest w zestawie?

Tak, w zestawie znajduje się bezprzewodowy pilot. Aby go sparować, włącz system, a następnie w ciągu 3 sekund przytrzymaj przycisk góra na pilocie, aż usłyszysz 4 długie i 3 krótkie sygnały dźwiękowe.

Co zrobić, gdy sterownik wyświetla Err1?

Err1 oznacza problem na kanale silnika M1. Sprawdź podłączenie silnika, kabel czujnika Halla oraz czystość połączeń. Po naprawie przytrzymaj przycisk w dół przez 3 sekundy, aby zresetować.

Czy uchwyt działa w sposób ciągły?

Nie, siłownik ma cykl pracy. Nie może działać bez przerwy. Zostawiaj przerwy między ruchami, aby uniknąć przegrzania.

Jak wyczyścić uchwyt?

Przed czyszczeniem odłącz zasilanie. Użyj miękkiej, suchej szmatki do wycierania powierzchni. Nie używaj wody ani agresywnych środków chemicznych.

Gdzie znaleźć gwarancję i wsparcie techniczne?

Wsparcie techniczne i elektroniczny certyfikat gwarancji są dostępne na stronie www.vevor.com/support. Zachowaj dowód zakupu.

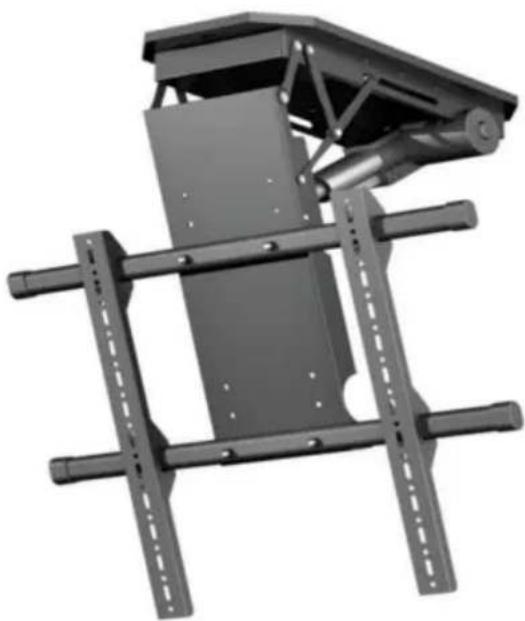

INSTRUKCJA OBSŁUGI DT680-A Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/port

WINDA DOTELEWIZORÓW

INSTRUKCJA OBSŁUGI

MODEL: DT680-A

Nadal staramy się dostarczać Państwu narzędzia w konkurencyjnyehach.

„Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać kupując u nas określone narzędzia w porównaniu z wiodącymi markami i niekoniecznie oznaczają, że obejmują wszystkie kategorie oferowanych przez nas narzędzi. Uprzejmie przypominamy, aby przy składaniu zamówienia dokładnie sprawdzić, czy faktycznie oszczędzasz połowę ceny w porównaniu z wiodącymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

WINDA DOTELEWIZORÓW

MODEL: DT680A

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat e-gwarancji: www.vevor.com/support

To jest oryginalna instrukcja obsługi. Przed użyciem prosimy o dokładne zapoznanie się z treścią instrukcji. Firma VEVOR zastrzega sobie prawo do jednoznacznej interpretacji niniejszej instrukcji obsługi. Wygląd produktu zależy od stanu, w jakim go otrzymali Państwo. Prosimy o wyrozumiałość, ale nie będziemy Państwa ponownie informować o aktualizacjach technologicznych lub oprogramowania naszego produktu.

	Ostrzeżenie - Aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytać uważnie przeczytaj instrukcję obsługi.
	PRAWIDŁOWA UTYLIZACJATen produkt podlega przepisom dyrektywy europejskiej2012/19/UE. Symbol przedstawiający przekreślony kosz na śmieci na kółkach przez oznacza, że produkt wymaga oddzielnego składowania odpadów zbiórka w Unii Europejskiej. Dotyczy produktu i wszystkie akcesoria oznaczone tym symbolem. Produkty oznaczone jako takie nie mogą być wyrzucane razem ze zwykłymi odpadami domowyr odpady, ale muszą zostać dostarczone do punktu zbiórki w celu recyklingu urządzenia elektryczne elektroniczne.
	Zgodność oznacza certyfikat bezpieczeństwaE.

WAŻNE ZABEZPIECZENIA

Przed użyciem należy przeczytać i zrozumieć całą instrukcję.

próba montażu, obsługi lub instalacji produktu. Awaria

nieprzestrzeganie wszystkich poniższych instrukcji może skutkować porażeniem prądem, pożarem i/lub poważny uraz.

OSTRZEŻENIE:

1. Obciążenie dodane do siłownika musi być mniejsze lub równe obciążenie znamionowe siłownika.
2. Proszę używać zasilacza 29 V DC.
3. Wszystkie siłowniki mają cykl pracy, nie mogą pracować bez przerwy zatrzymanie.
4. Siłownik nie jest całkowicie wodoodporny, nie należy go zanurzać w wodzie. bezpośrednio do wody.
5. Dzieci nie powinny bawić się urządzeniem. Czyszczenie i użytkowanie Dzieci nie mogą wykonywać żadnych czynności konserwacyjnych bez nadzoru.

ZACHOWAJ TEINSTRUKCJE

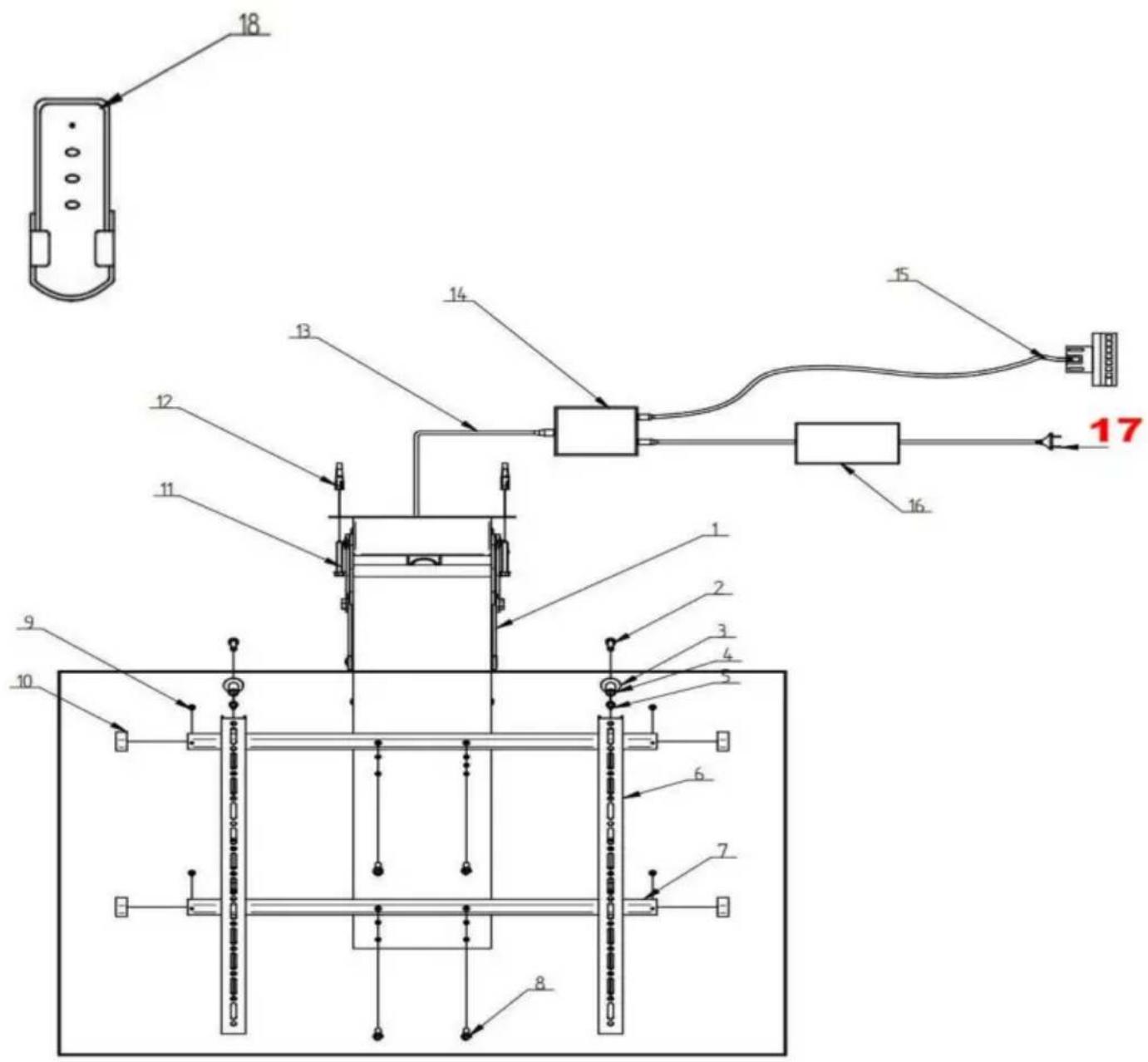

NIE.	Nazwa	Ilość
1	Główna częściwsparcia	1
2 M8*30		4
3 Φ8*Φ17*1,7		4
4	Pokrywy cylindryczne	4
5 M6*10		4
6 Stojak pod TV (pionowy)		2
7 Stojak pod telewizor (poziomy)		2
8 M6*30		8
9 M5*10		4
10 Głowica blokująca		4
11 M7*60		6
12 Φ7 x Φ10 x 60 mm		6
13 Linia graniczna		1
14 Kontroler		1
15 Przewód sterowania ręcznego		1
16 Zasilacz		1
17 Przewód zasilający		1
18 Pilot zdalnego sterowania		1	[hy7c]
19 Nakrętka M6		4
20 M4*20mm		4

UWAGA

1. Podczas montażu należy upewnić się, że śruby i nakrętki są dokręcone.

Ze względów bezpieczeństwa produkt musi być używany w podanym rozmiarze i wadze.

ograniczenia.

1. Upewnij się, że jakość i nośność ściany są wystarczające

instalacji. Producent nie ponosi odpowiedzialności za jakiekolwiek konsekwencje

wynikające z nieprawidłowej instalacji.

1. W przypadku montażu w ścianie ze szkła lub szklanej osłony, cegły piankowej, marmuru, płyty pilśniowej

Przed montażem płyty głównej należy skonsultować się z profesjonalnym instalatorem. W przeciwnym razie producent nie ponosi odpowiedzialności za jakiekolwiek skutki spowodowane nieprawidłowa instalacja!

INSTRUKCJE

KROK 1

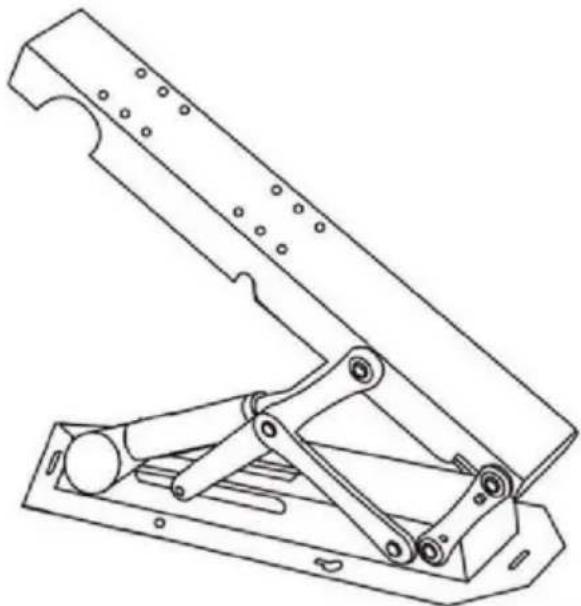

Włącz główny korpus podpory i ustaw go w pozytoviartej.

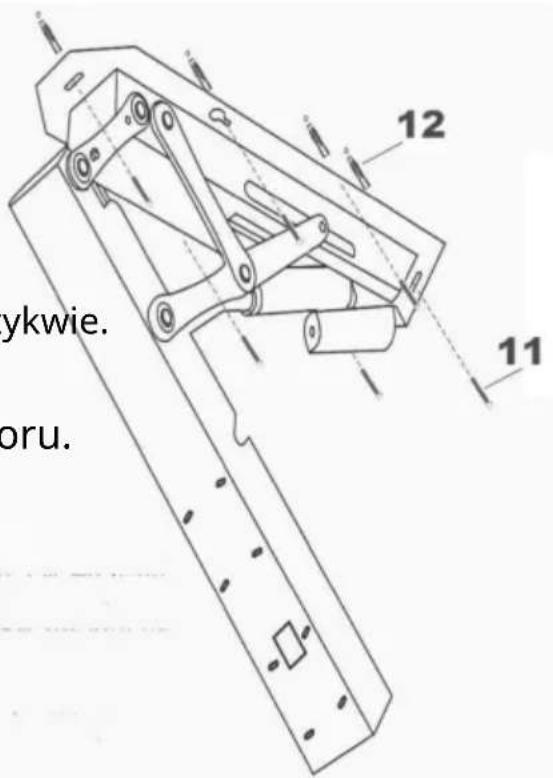

Ustaw płytę ścienną podpory, zaznacz miejsca otworów i wywierć je. Włóż tuleje rozporowe w otwory, a następnie wkręć śrubę rozporową przez płytę ścienną, aby zamocować korpus podpory.

Wskazówki

dotyczące montażu: Wkręć śruby

rozporowe w otwory w lewej i

prawej tykwie mniej więcej do

połowy (1/2), a następnie umieść element

nośny nad śrubami przez duży otwór w tykwie.

Tymczasowo zawieś podporę,

wyrównując ją z pozycją pustego otworu.

Następnie wkręć śruby rozporowe w

pozostałe cztery miejsca. Na koniec

dokręć wszystkie śruby rozporowe,

aby zakończyć montaż, co ułatwi cały

proces.

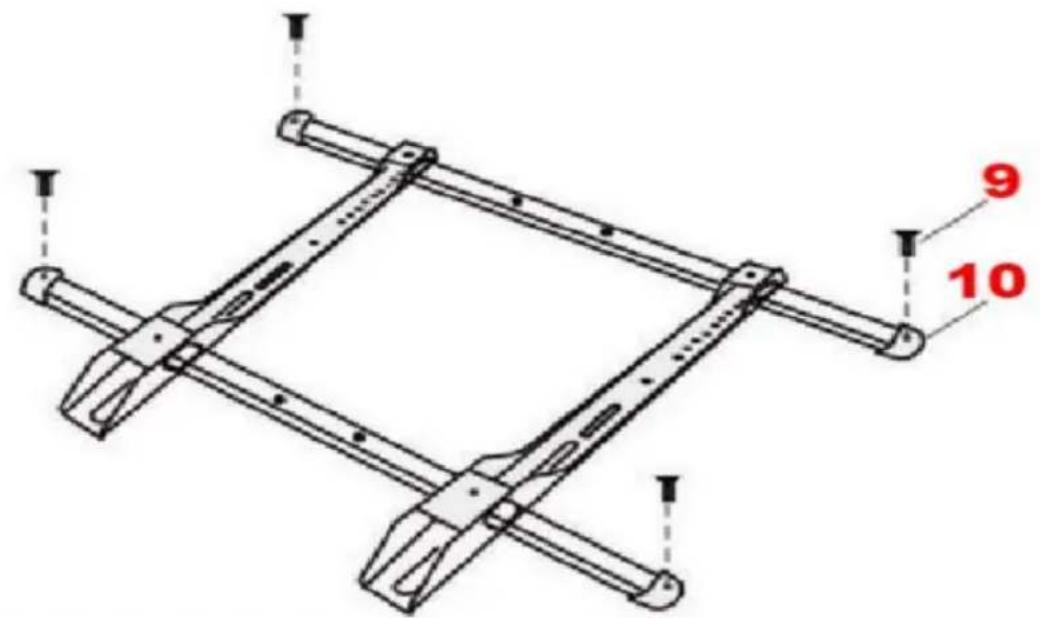

KROK 3

Włóż dwie belki do dwóch otworów na górnej i dolnej stronie haka i zabezpiecz kołki na obu końcach belek za pomocą śruby.

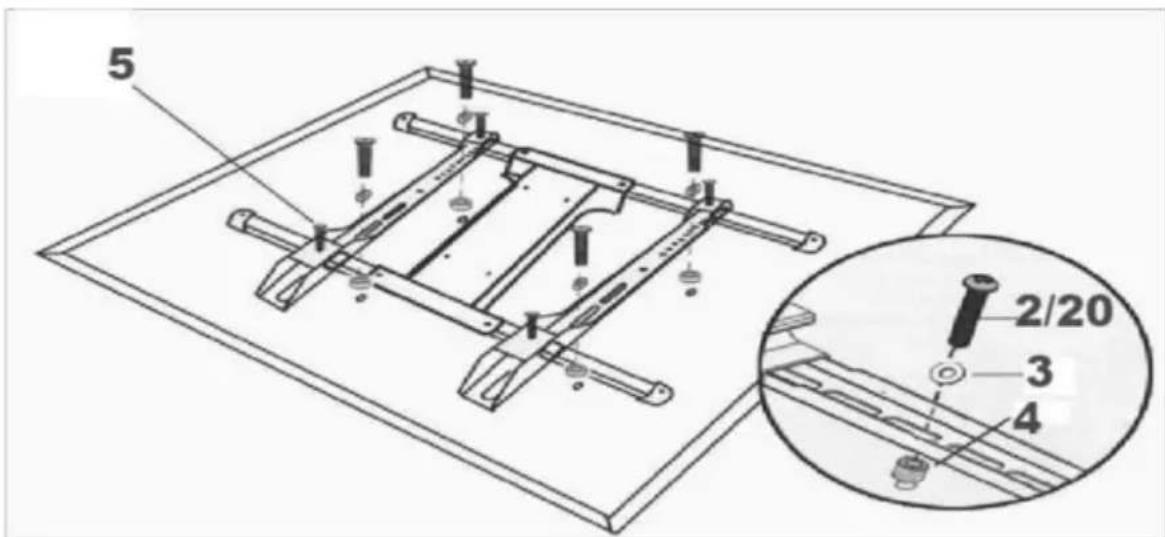

KROK 4

Telewizja podłączona

Wybierz odpowiednie otwory dla dwóch pionowych haków złożonej podstawki Tic-Tac i połącz podstawkę Tic-Tac z otworami z tyłu telewizora.

Zainstaluj śruby zabezpieczające odpowiednio nad i pod dwoma hakami.

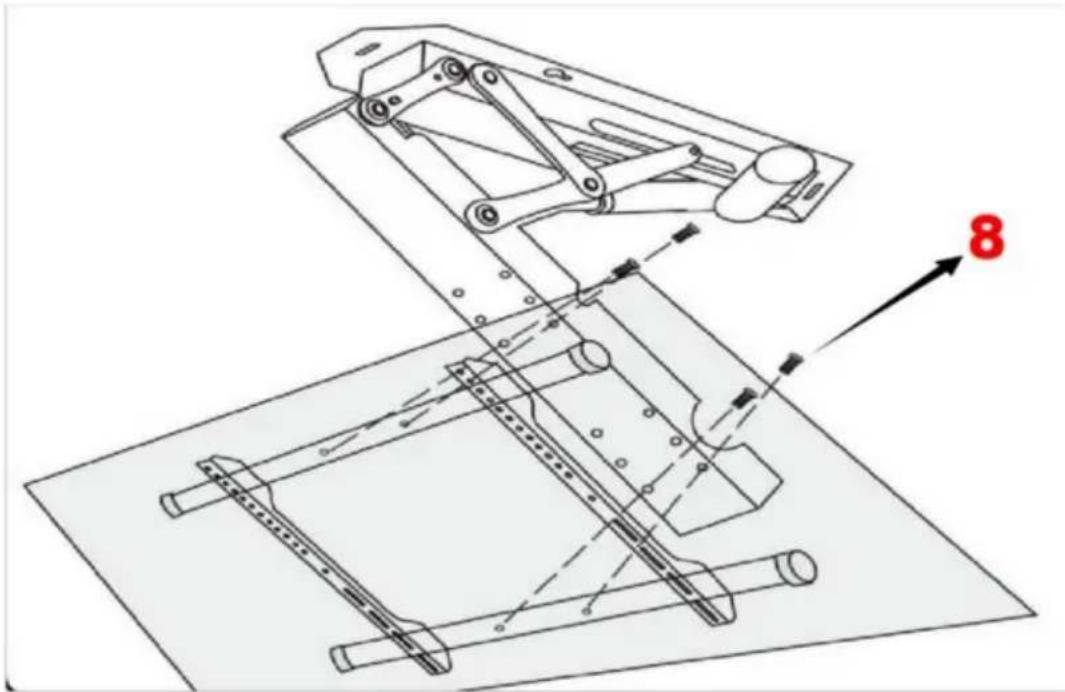

KROK 5

Zainstaluj telewizor

Jak pokazano na rysunku: Połącz 4 otwory uchwytu telewizora z otworami z przodu obudowy za pomocą 4 śrub.

Adapter połączeniowy

I. Wprowadzenie funkcji

Inteligentny sterownik jednokolumnowy ma następujące cechy: 1. Może sterować

wyjściem dwóch silników w celu osiągnięcia pracy synchronicznej; 2. Lampka kontrolna

wyświetla błąd i umożliwia jego zresetowanie; 3.

Sterowany za pomocą przycisków w góre i w dół.

1. Bezprzewodowy pilot

zdalnego sterowania(alternatywa).

II. Parametry systemu 1.

Napięcie wejściowe: DC 29 V;

1. Prąd wejściowy: zalecany powyżej 1,8 A i zależny odbciążenia;

2. Maksymalne napięcie wyjściowe interfejsu silnika: DC29V;

4.Maksymalny prąd wyjściowy interfejsu silnika: 4A;

1. Temperatura pracy: 0\~40°C

2. Wilgotność podczas pracy: 20\~90%;

3. Temperatura przechowywania: 20\~70°C.

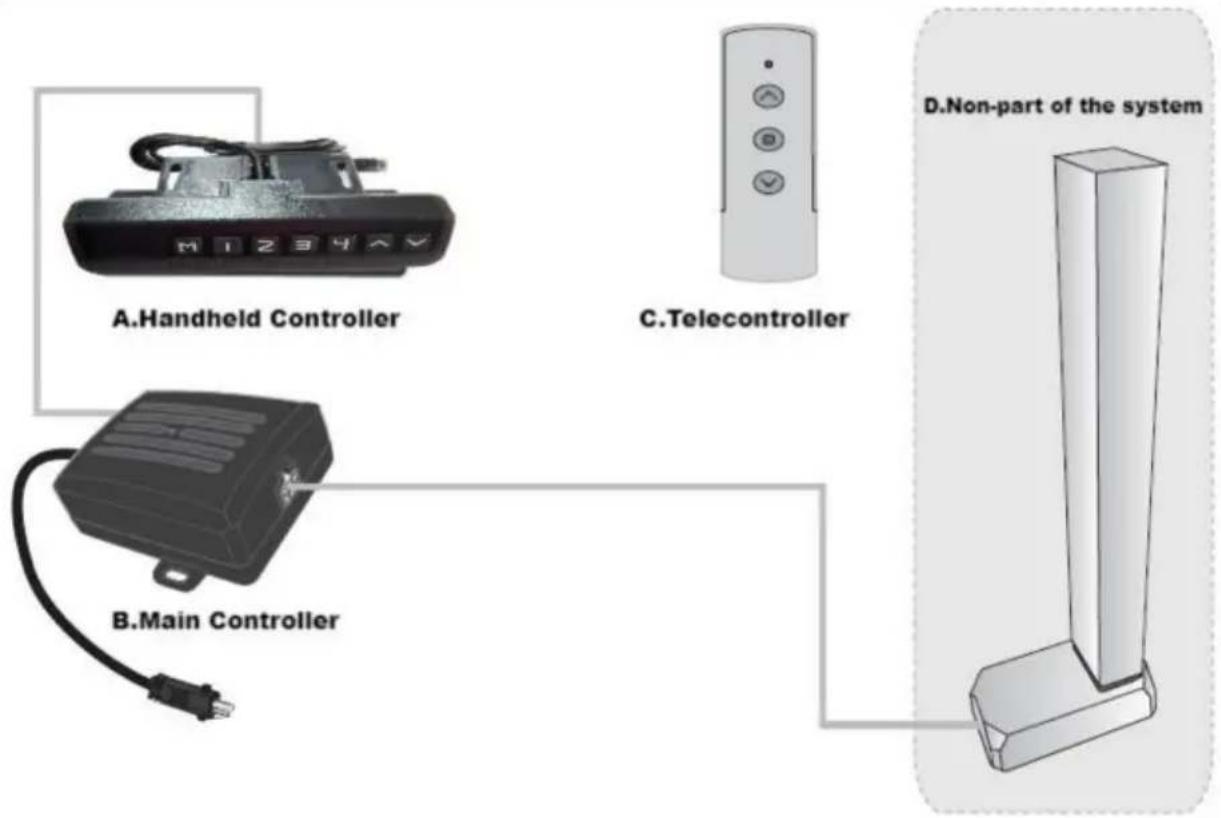

III. Połączenie systemowe

IV. Definicja wtyczki interfejssilnika:

V. Kod błędu i jego leczenie

1.Kod błęduErr1
Gdy sterownik ręczny wyświetla Er1, oznacza to błąd Err1. Oznacza to, że występuje problem z kanałem interfejsu M1 (patrz poniższy rysunek). Na przykład silniki nie są podłączone dodatnio; płytka sygnału Halla nie jest podłączona; linia papierowa itp.
Po rozwiązaniu problemu naciśnij przycisk „w dół” przez ponad 3 sekundy, aby usunąć usterkę, a Maszyna powróci do stanu resetu.

VI. Resetowanie systemu

1. Szybkie resetowanieGdy kontrolka ręcznego kontrolera zawsze sięci pozostaje włączony (patrz poniższy obrazek), oznacza to, że jest Resetowanie. Cały system wymaga ręcznego resetowania.
2. Reset liniiGdy kontroler ręczny pokazuje minimalną wysokość, naciśnięcie przycisku „w dół” przez ponażekund i świeci się kontrolka. Oznacza resetowanie.
Puszczenie ręki i rozpoczęcie resetowania systemu po świeci się kontrolka sterownika ręcznego.
3. Metoda resetowaniaGdy kontrolka ręcznego kontrolera zawsze się świeci pozostaje włączony (patrz poniższy rysunek), naciskając przycisk dów Naciśnij przycisk i nie puszczaj go.
Kolumna może zacząć się skracać, a prędkość może spadać. Obserwuj jakiekolwiek inne uszkodzenia powstałe w trakcie eksploatacji; w przypadku ich wystąpienia należy natychmiast przerwać pracę.Column began to shorten,when resetting.

Po krótkim czasie, gdy kolumna osiągnie najniższy poziom, podniesie się o 5–10 mm. punkt.

Gdy kontrolka ręcznego sterownika jest wyłączona (patrz poniżej) zdjęcie), puszczając rękę i kończąc na zresetowaniu.

VII.Zadana wysokośćdocelowa

1. Wstępnie ustawiona ilość wysokośdocelowej:

System zapewnia 4 grupy pamięci o ustawionej wysokości

1. Usuwanie danych o wstępnie ustawionej wysokości docelowej:

Funkcja kasowania nie jest konfigurowana osobno. Gdy nowy parametr jest ustawiony, system automatycznie usuwa stary parametr.

1. Metoda działania z ustawioną wysokością docelową:

Na dowolnej wysokości (stan resetu, nie można wykonać tej operacji w stanie błędu), aktualny parametr wysokości można ustawić za pomocą klawiszy 1-4.

Przykład: Ustaw aktualną wysokość 56 na klawisz2nr

Naciśnij klawisz „M”, aby wyświetlić „SET”

W ciągu 2 sekund naciśnij przycisk „2“, zanim zniknie „S-2“
Wyświetlany jest preset „S-2“. Koniec, przywracany jest poprzedniekran.
5. Użyj metody predefiniowanej wysokości docelowej:Na dowolnej wysokości (stan resetu, nie można wykonać tej operacji w niewłaściwym stanie) możesz użyć klawiszy 1-4, aby szybko osiągnąć predefiniowaną wysokość docelową. Je aktualna wysokość jest już bliska predefiniowanej wysokości docelowej, żadna czynność nie zostanie wykonana.

II. Obsługatelekontrolera

1. Okres okna dopasowania Okres

okna dopasowania zostanie ponownie włączony po 3 sekundach. Po zakończeniu okresu rozlegnie się dźwięk brzeczenia.

1. Prawy kod W

odpowiednim oknie, długie naciśnięcie przycisku „w góre” i oczekiwanie na 4 długie i 3 krótkie przerwy w dźwięku brzeczenia oznacza zakończenie prostowania kodu.

. Cofanie się w przypadku napotkania przeszkód

Oprócz stanu resetowania, podczas pracy struktura mechaniczna napotyka nagłe zmiany obciążenia, które powodują, że sterownik wykonuje operację zapasową, aby zapobiec zewnętrznym dźwiękom mogącym spowodować obrażenia.

PARAMETRY PRODUKTU

	Model	BezpiecznaZaładunekWaga	Wejście	Napięciewejściowe adaptera	Region
1	DT680-A 110funtów		DC29V1,8A	100-240 V~50/60Hz	Ameryka
2					Europa

VEVOR®

TOUGH TOOLS, HALF PRICE

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support
