DT500-A - Uchwyt do ekranu płaskiego Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Zmotoryzowany uchwyt do płaskiego ekranu
Marka	Vevor
Model	DT500-A
Maksymalna nośność	88 funtów (40 kg)
Zasilanie adaptera	100-240 V~, 50/60 Hz
Napięcie wyjściowe adaptera	29 V DC
Zalecany prąd wejściowy	1,8 A
Maksymalne napięcie wyjściowe interfejsu silnika	29 V DC
Maksymalny prąd wyjściowy interfejsu silnika	4 A
Temperatura pracy	0 do 40 °C
Wilgotność pracy	20 do 90%
Temperatura przechowywania	-20 do 70 °C
Główny materiał	Stal i plastik
Metoda sterowania	Bezprzewodowy pilot i ręczny kontroler
Funkcje	Zmotoryzowana regulacja wysokości, zapis wysokości (4 pozycje), cofanie w przypadku przeszkody, resetowanie
Wyświetlanie błędów	Kod Err1 dla usterki silnika
Dołączone akcesoria	Główna jednostka, belki, płyty montażowe, śruby, kołki, pilot, kontroler, zasilacz sieciowy, kabel zasilający
Specyfikacje montażu	Montaż na ścianie lub meblu
Zgodność z ekranem	Standard VESA (otwory z tyłu telewizora)
Gwarancja	Wsparcie techniczne i elektroniczny certyfikat gwarancji (patrz strona Vevor)

Często zadawane pytania - DT500-A Vevor

Jaka jest maksymalna waga obsługiwana przez uchwyt DT500-A?

Maksymalna nośność wynosi 88 funtów (około 40 kg). Przestrzegaj tego limitu, aby uniknąć ryzyka obrażeń lub uszkodzeń.

Jak zamontować uchwyt na ścianie?

Najpierw zamocuj płytę ścienną, zaznaczając i wiercąc otwory, a następnie włóż kołki i śruby rozporowe. Ustaw korpus uchwytu na śrubach i dokręć wszystkie mocowania. Upewnij się, że ściana wytrzyma ciężar.

Co zrobić, jeśli pilot nie działa?

Sprawdź baterie pilota i zasilanie uchwytu. Jeśli to konieczne, wykonaj parowanie: włącz uchwyt, a następnie w ciągu 3 sekund naciśnij i przytrzymaj przycisk górny, aż usłyszysz 4 długie i 3 krótkie sygnały dźwiękowe.

Jak ustawić zapisaną wysokość?

Na żądanej wysokości naciśnij przycisk 'M' na kontrolerze, aż pojawi się 'SET', a następnie w ciągu 2 sekund naciśnij przycisk od 1 do 4, aby zapisać tę wysokość. Później możesz szybko do niej wrócić.

Co oznacza kod błędu Err1?

Err1 wskazuje problem na kanale silnika M1: silnik niepodłączony, uszkodzony kabel Halla lub nieprawidłowe podłączenie. Po naprawie naciśnij przycisk dolny na dłużej niż 3 sekundy, aby skasować błąd.

Jak zresetować system?

Jeśli dioda kontrolera pozostaje włączona, naciśnij przycisk dolny na dłużej niż 5 sekund. Kolumna opuści się do końca, a następnie podniesie się o 5-10 mm. Zwolnij przycisk, gdy dioda zgaśnie.

Czy uchwyt może być używany z dowolnym telewizorem?

Jest kompatybilny z telewizorami wyposażonymi w standardowe mocowania VESA (otwory z tyłu). Użyj dołączonych śrub odpowiednich do twojego ekranu (M4, M6, M8). Sprawdź, czy waga nie przekracza 88 funtów.

Jakie są ważne zasady bezpieczeństwa?

Nie przekraczaj obciążenia znamionowego, używaj tylko adaptera 29 V DC, nie zanurzaj siłownika w wodzie i nie pozwalaj dzieciom bawić się urządzeniem. Upewnij się, że wszystkie śruby są dobrze dokręcone.

Jak czyścić i konserwować uchwyt?

Odłącz zasilanie przed czyszczeniem. Użyj miękkiej, suchej szmatki. Nie używaj ściernych środków ani rozpuszczalników. Okresowo sprawdzaj dokręcenie śrub i stan kabli.

Co zrobić w przypadku przeszkody podczas ruchu?

Uchwyt jest wyposażony w funkcję cofania: jeśli podczas ruchu (poza resetem) zostanie wykryta przeszkoda, silnik zatrzymuje się, a następnie lekko cofa, aby uniknąć uszkodzeń lub obrażeń.

INSTRUKCJA OBSŁUGI DT500-A Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.comupport

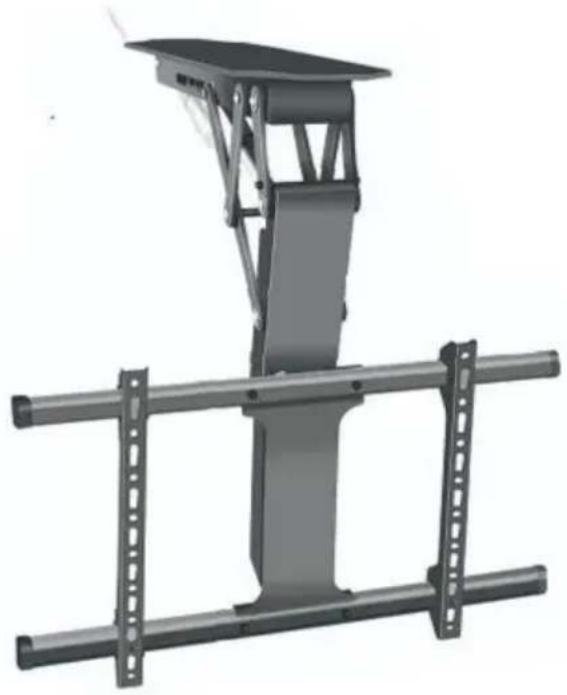

WINDA DOTELEWIZORÓW

INSTRUKCJA OBSŁUGI

MODEL: DT500A

Nadal staramy się dostarczać Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać kupując u nas określone narzędzia w porównaniu z wiodącymi markami i niekoniecznie oznaczają, że obejmują wszystkie kategorie oferowanych przez nas narzędzi. Uprzejmie przypominamy, aby przy składaniu zamówienia dokładnie sprawdzić, czy faktycznie oszczędzasz połowę ceny w porównaniu z wiodącymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

WINDA DO TELEWIZORÓW

MODEL: DT500A

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat e-gwarancji: www.vevor.com/support

To jest oryginalna instrukcja obsługi. Przed użyciem prosimy o dokładne zapoznanie się z treścią instrukcji. Firma VEVOR zastrzega sobie prawo do jednoznacznej interpretacji niniejszej instrukcji obsługi. Wygląd produktu zależy od stanu, w jakim go otrzymali Państwo. Prosimy o wyrozumiałość, ale nie będziemy Państwa ponownie informować o aktualizacjach technologicznych lub oprogramowania naszego produktu.

	Ostrzeżenie - Aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytać uważnie przeczytaj instrukcję obsługi.
	PRAWIDŁOWA UTYLIZACJATen produkt podlega przepisom dyrektywy europejskiej2012/19/UE. Symbol przedstawiający przekreślony kosz na śmieci na kółkach przez oznacza, że produkt wymaga oddzielnego składowania odpadów zbiórka w Unii Europejskiej. Dotyczy produktu i wszystkie akcesoria oznaczone tym symbolem. Produkty oznaczone jako takie nie mogą być wyrzucane razem ze zwykłymi odpadami domowy odpady, ale muszą zostać dostarczone do punktu zbiórki w celu recyklingu urządzenia elektryczne elektroniczne.
	Zgodność oznacza certyfikat bezpieczeństwaE.

WAŻNE ZABEZPIECZENIA

Przed użyciem należy przeczytać i zrozumieć całą instrukcję.

próba montażu, obsługi lub instalacji produktu. Awaria

nieprzestrzeganie wszystkich poniższych instrukcji może skutkować porażeniem prądem, pożarem i/lub poważny uraz.

OSTRZEŻENIE:

1. Obciążenie dodane do siłownika musi być mniejsze lub równe obciążenie znamionowe siłownika.
2. Proszę używać zasilacza 29 V DC.
3. Wszystkie siłowniki mają cykl pracy, nie mogą pracować bez przerwy zatrzymanie.
4. Siłownik nie jest całkowicie wodoodporny, nie należy go zanurzać w wodzie. bezpośrednio do wody.
5. Dzieci nie powinny bawić się urządzeniem. Czyszczenie i użytkowanie Dzieci nie mogą wykonywać żadnych czynności konserwacyjnych bez nadzoru.

ZACHOWAJ TE INSTRUKCJE

UWAGA

1. Podczas montażu należy upewnić się, że śruby i nakrętki są dokręcone.

Ze względów bezpieczeństwa produkt musi być używany w podanym rozmiawazdzie.

ograniczenia.

1. Upewnij się, że jakość i nośność ściany są wystarczające

instalacji. Producent nie ponosi odpowiedzialności za jakiekolwiek konsekwencje

wynikające z nieprawidłowej instalacji.

1. W przypadku montażu w ścianie ze szkła lub szklanej osłony, cegły piankowej, marmuru, płyty pilśniowej

Przed montażem płyty głównej należy skonsultować się z profesjonalnym instalatorem. W przeciwnym razie producent nie ponosi odpowiedzialności za jakiekolwiek skutki spowodowane nieprawidłowa instalacja!

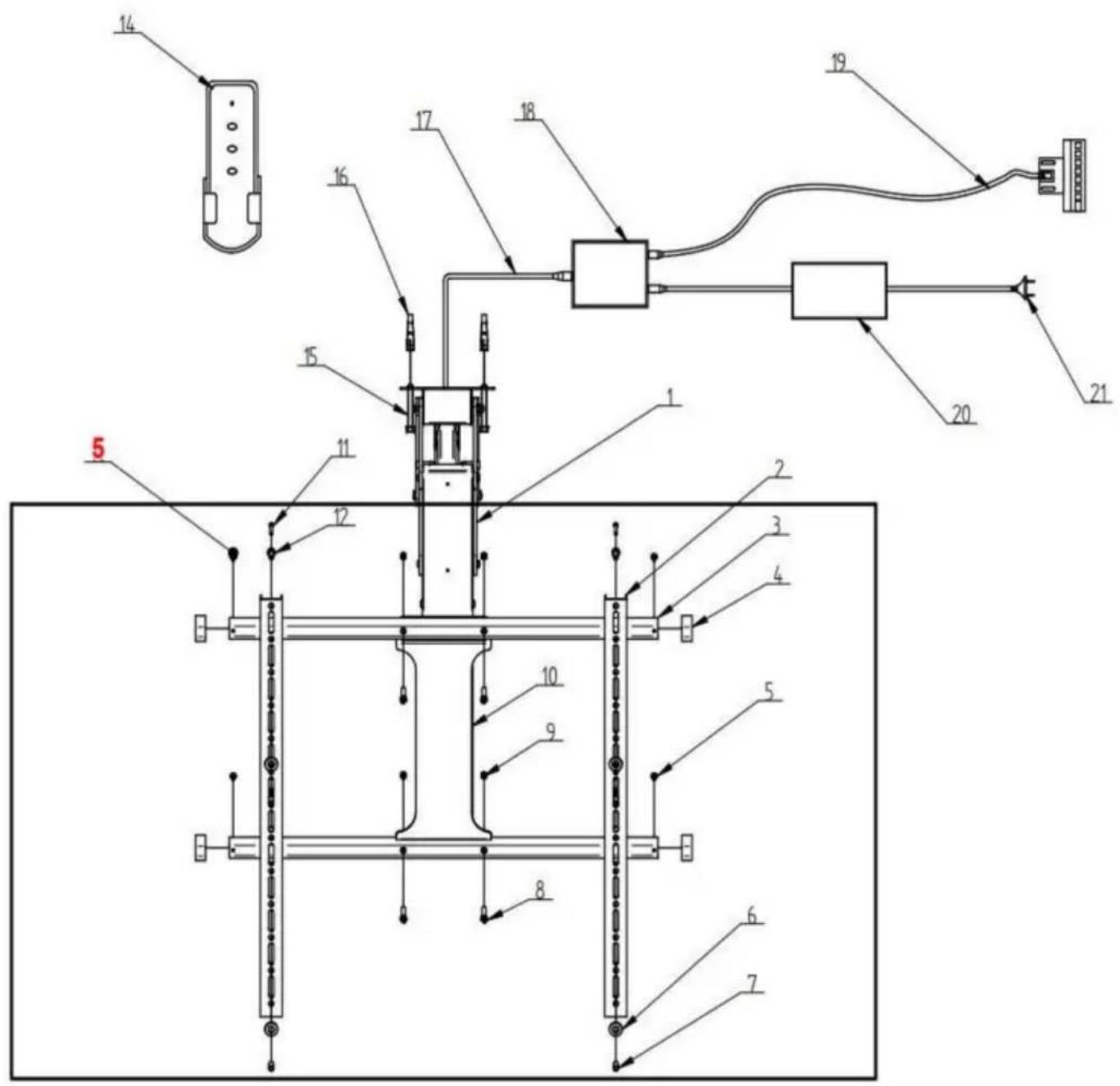

NIE.	Nazwa	Ilość
1	Główna częściwsparcia	1
2 stojaki pod telewizor (pionowe)		2
3 Stojak pod telewizor (poziomy)		2
	Głowica blokująca	4
5 M5*10		4
6 Φ8*Φ16*1,7		4
7	Pokrywy cylindryczne	4
8 M6*30		8
9 Nakrętka M6		4
10 Panel instalacyjny TV		1
11 M8*30		4
12 M6*16		4
13 M4*20mm		4
14 Pilot zdalnego sterowania		1	[12XD]
15 M7*60		6
16 Φ7 x Φ10 x 60 mm		6
17 Linia graniczna		1
18 Kontroler		1
19 Przewód sterowaniaręcznego		1
20 Zasilacz		1
21 Przewód zasilający		1

INSTRUKCJE

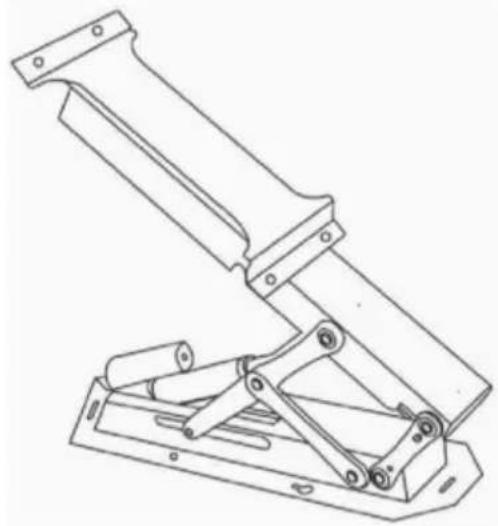

KROK 1 Włącz główny korpus wspornika i ustaw go w pozycji otwartej. Za pomocą śrubokręta odkręć cztery wewnętrzne śruby mocujące, a następnie odłącz przednią płytkę łączącą. Zachowaj śruby jako zapasowe.

Ustaw płytę ścienną podpory, zaznacz miejsca otworów i wywierć je. Włóż tuleje rozporowe w otwory i przełoż śrubę rozporową przez płytę ścienną, aby zamocować korpus podpory.

Wskazówki

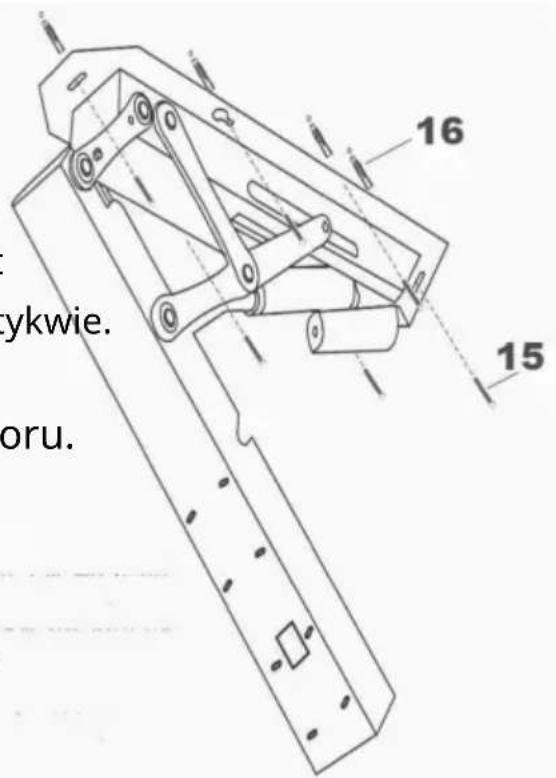

dotyczące montażu: Wkręć śruby

rozporowe w otwory w lewej i

prawej tykwie mniej więcej do

połowy (1/2), a następnie umieść element

nośny nad śrubami przez duży otwór w tykwie.

Tymczasowo zawieś podporę,

wyrównując ją z pozycją pustego otworu.

Następnie wkręć śruby rozporowe w

pozostałe cztery miejsca. Na koniec

dokręć wszystkie śruby rozporowe,

aby zakończyć montaż, co ułatwi cały

proces.

KROK 3

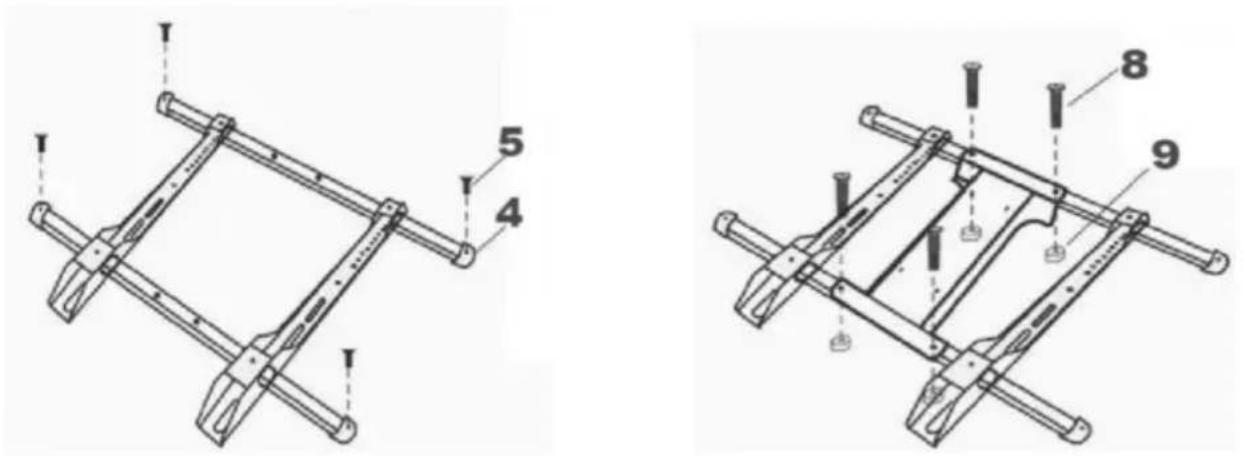

Włóż dwie belki do dwóch otworów na górnej i dolnej stronie haka, a następnie zamontuj i przymocuj kołki na obu końcach belek za pomocą śrub. Połącz cztery górne i dolne otwory płyty

montażowej z czterema środkowymi otworami belki za pomocą śrub i nakrętek.

KROK 4

Telewizja podłączona

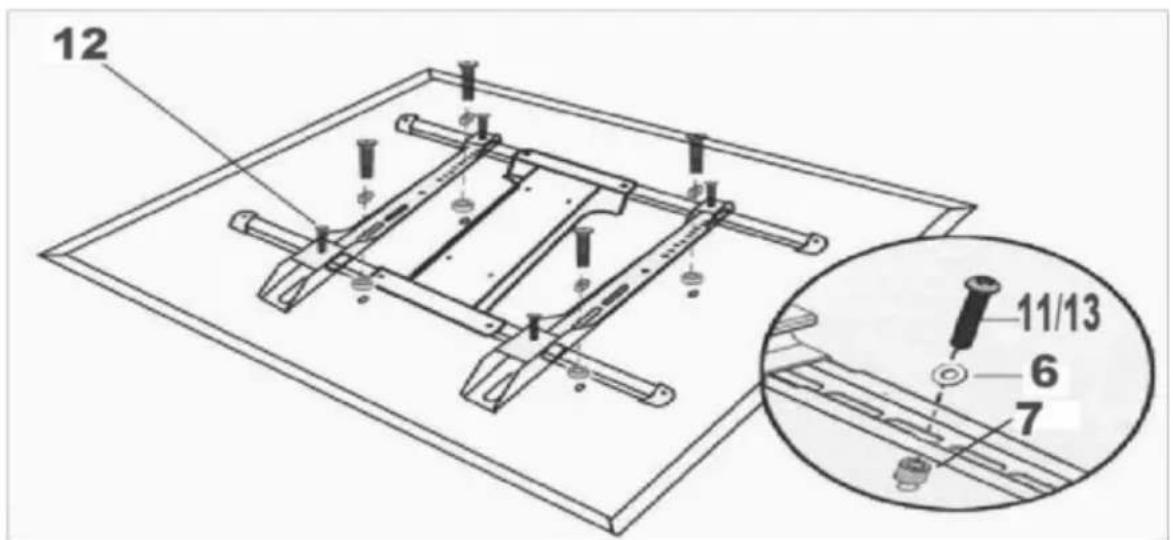

Wybierz odpowiednie otwory dla dwóch pionowych haków złożonej podstawki Tic-Tac i połącz podstawkę Tic-Tac z otworami z tyłu telewizora.

Zainstaluj śruby zabezpieczające odpowiednio nad i pod dwoma hakami.

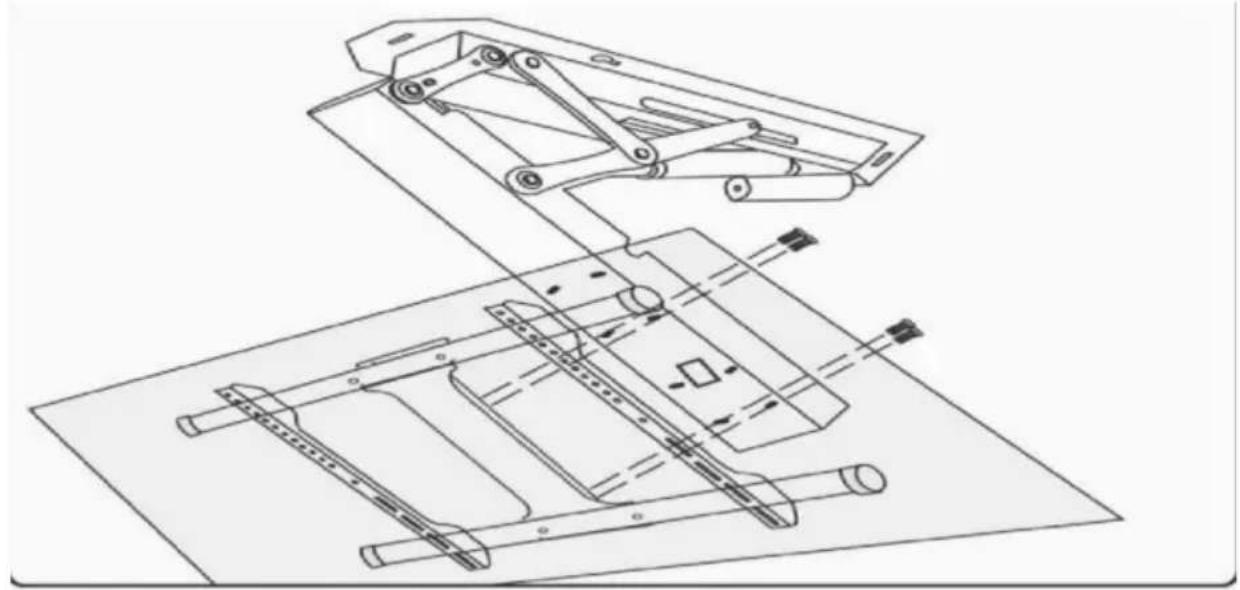

Jak pokazano na rysunku: Połącz 4 otwory płytki łączącej podłączonej do telewizora z otworami na przednim końcu obudowy głównej za pomocą zapasowych śrub wykręconych w kroku 1.

Adapter połączeniowy

I. Wprowadzenie funkcjiInteligentny sterownik jednokolumnowy ma następujące cechy: 1. Może sterować wyjściem dwóch silników w celu osiągnięcia pracy synchronicznej; 2. Lampka kontrolna wyświetla błąd i umożliwia jego zresetowanie; 3.Sterowany za pomocą przycisków w górę i w dół.4.Bezprzewodowy pilotzdalnego sterowania (alternatywa).

II. Parametry systemu 1.Napięcie wejściowe: DC 29 V;2. Prąd wejściowy: zalecany powyżej 1,8 A i zależny od obciążenia;3.Maksymalne napięcie wyjściowe interfejsu silnika: DC29V;4.Maksymalny prąd wyjściowy interfejsu silnika: 4A;5. Temperatura pracy: 0~40°C6. Wilgotność podczas pracy: 20~90%;7. Temperatura przechowywania: 20~70°C.

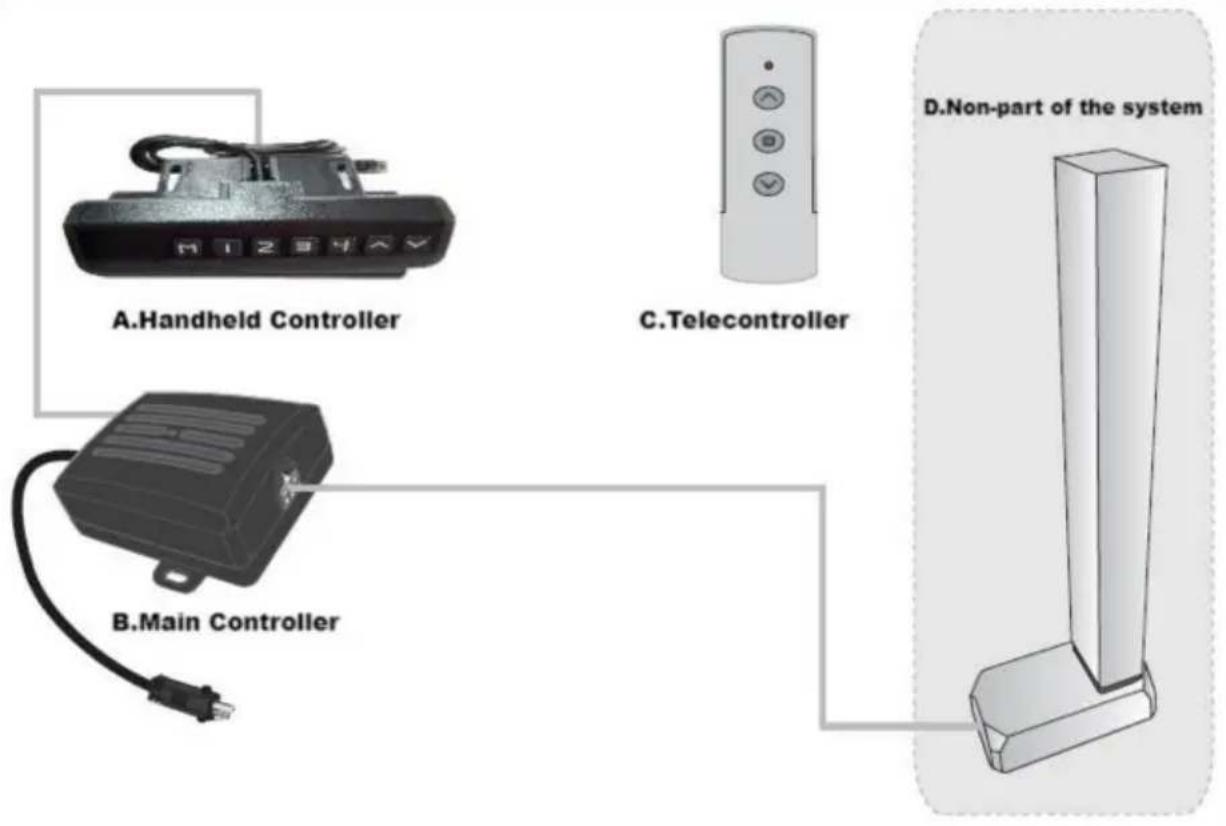

III. Połączenie systemowe

IV. Definicja wtyczki interfejssilnika:

V. Kod błędu i jegóczenie

1.Kod błęduErr1
Gdy sterownik ręczny wyświetla Er1, oznacza to błąd Err1. Oznacza to, że występuje problem z kanałem interfejsu M1 (patrz poniższy rysunek). Na przykład silniki nie są podłączone dodatnio; płytka sygnału Halla nie jest podłączona; linia papierowa itp.
Po rozwiązaniu problemu naciśnij przycisk „w dół” przez ponad 3 sekundy, aby usunąć usterkęMaszyna powróci do stanu resetu.

VI. Resetowanie systemu

1. Szybkie resetowanieGdy kontrolka ręcznego sterownika świeci sięwsze(zobacz poniższy obrazek), oznacza to, że system jestResetowanie. Cały system wymaga ręcznego zresetowania.
2. Reset liniiGdy kontroler ręczny pokazuje minimalnąwysokość, naciśnięcie przycisku „w dół” przez ponad 5 sekundi świeci się kontrolka. Oznacza resetowanie.
3. Puszczenie ręki i rozpoczęcie resetowaniasystemu po zaświecenu się kontrolki sterownikącznego.
4. Metoda resetowaniaGdy kontrolka ręcznego kontrolera zawsze się świecipozostaje włączony (patrz poniższy rysunek), naciskając przycisk „w dóNaciśnij przycisk i nie puszczaj go.
Kolumna może zacząć się skracać, a prędkość może spadać. Obserwujjakiekolwiek inne uszkodzenia powstałe w trakcie eksploatacji; w przypadku ich wystąpienia należy natychmiast przerwać pracę.

Po krótkim czasie, gdy kolumna osiągnie najniższy poziom, podniesie się o 5–10 mm. punkt.

Gdy kontrolka ręcznego sterownika jest wyłączona (patrz poniżej) zdjęcie), puszczając rękę i kończąc œsetowaniu.

VII.Zadana wysokośćdocelowa

1. Wstępnie ustawiona ilość wysokośdocelowej:

System zapewnia 4 grupy pamięci o ustawionej wysokości

1. Usuwanie danych o wstępnie ustawionej wysokość celowej:

Funkcja kasowania nie jest konfigurowana osobno. Gdy nowy parametr jest ustawiony, system automatycznie usuwa stary parametr.

1. Metoda działania z ustawioną wysokością docelową:

Na dowolnej wysokości (stan resetu, nie można wykonać tej operacji w stanie błędu), aktualny parametr wysokości można ustawić za pomocą klawiszy 1-4.

Przykład: Ustaw aktualną wysokość 56 na klawisz nr 2

Naciśnij klawisz „M”, aby wyświetlić „SET”

W ciągu 2 sekund naciśnij przycisk „2“, zanim zniknie „S-2“
Wyświetlany jest preset „S-2“. Koniec, przywracany jest poprzedniekran.
5. Użyj metody predefiniowanej wysokości docelowej:Na dowolnej wysokości (stan resetu, nie można wykonać tej operacji w niewłaściwym stanie) możesz użyć klawiszy 1-4, aby szybko osiągnąć predefiniowaną wysokość docelową. Je aktualna wysokość jest już bliska predefiniowanej wysokości docelowej, żadna czynność nie zostanie wykonana.

II. Obsługatelekontrolera

1. Okres okna dopasowania Okres

okna dopasowania zostanie ponownie włączony po 3 sekundach. Po zakończeniu okresu rozlegnie się dźwięk brzeczenia.

1. Prawy kod W

odpowiednim oknie, długie naciśnięcie przycisku „w góre” i oczekiwanie na 4 długie i 3 krótkie przerwy w dźwięku brzeczenia oznacza zakończenie prostowankadu.

. Cofanie się w przypadku napotkania przeszkód

Oprócz stanu resetowania, podczas pracy struktura mechaniczna napotyka nagłe zmiany obciążenia, które powodują, że sterownik wykonuje operację zapasową, aby zapobiec zewnętrznym dźwiękom mogącym spowodować obrażenia.

PARAMETRYPRODUKTU

	Model	BezpiecznaZaładunekWaga	Wejście	Wejście adapterawoltaż	Region
1	DT500-A	88 funtów	DC29V 1,8A	100-240 V~50/60Hz	Ameryka
2					Europa

VEVOR®

TOUGH TOOLS, HALF PRICE

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

TV-LIFT

GEBRUIKERSHANDLEIDING

MODEL: DT500-A
