BRUKSANVISNING DT500-A Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

TV-HISS

ANVÄNDARMANUAL

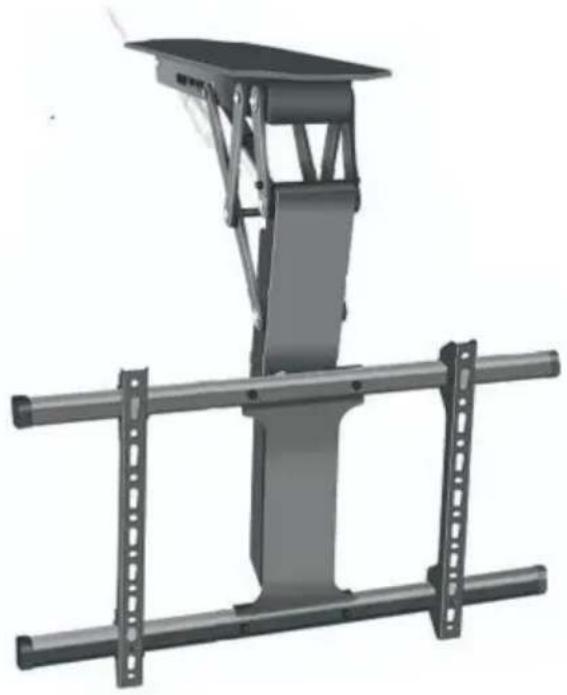

MODELL: DT500-A

Vi fortsätter att sträva efter att erbjuda dig verktyg till konkurrenskraftiga priser. "Spara hälften", "Halv priset" eller andra liknande uttryck som användssav representerar endast en uppskattning av de besparingar du kan göra genom att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att det täcker alla kategorier av verktyg som vi erbjuder. Vi påminner dig om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften jämfört med de stora toppmärkena.

MODELL: DT500-A

Har du frågor om produkten? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och

e-garanticertifikat www.vevor.comsupport

Detta är originalinstruktionerna, vänligen läs alla instruktioner noggrant innan du använder produkten. VEVOR förbehåller sig en tydlig tolkning av vår användarmanual. Produktens utseende ska vara beroende av den produkt du mottagit. Vi ber om ursäkt för att vi inte kommer att informera dig igen om det finns några teknik- eller programuppdateringar för vår produkt.

	Varning – För att minska risken för skador måste användaren läsa bruksanvisningen noggrant.
	KORREKT AVFALLSHANTERINGDenna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EU. Symbolen som visar en överkorsad soptunna genom indikerar att produkten behöver sopsorteras separat insamling i Europeiska unionen. Detta gäller produkten och alla tillbehör markerade med denna symbol. Produkter märkt som sådan får inte kasseras med vanligt hushållsavfall avfall, men måste lämnas till en återvinningsstation elektriska och elektroniska apparater.
	Efterlevnad är en CEäkerhetscertifiering.

VIKTIGA SÄKERHETSÅTGÄRDER

Läs och förstå hela denna manual innan du försök att montera, använda eller installera produkten. Fel

Att följa alla instruktioner nedan kan leda till elektrisk stöt, brand och/eller allvarlig skada.

WARNING:

1. Belastningen som läggs på ställdonet måste vara mindre än eller lika med ställdonets nominella belastning.
2. Använd 29V DC-nätadaptern.
3. Alla ställdon har en arbetscykel, de kan inte fungera hela tiden utan stoppar.
4. Ställdonet är inte helt vattentätt, vänligen doppaindet i vatten direkt.
5. Barn får inte leka med apparaten. Rengöring och användning Underhåll får inte utföras av barn utan tillsyn.

SPARA DESSAINSTRUKTIONER

1. Se till att skruvar och muttrar är åtdragna under installationen.
   För din säkerhet måste produkten användas i den angivna storlekenvikden gränser.
2. Säkerställ att väggens kvalitet och bärförmåga är tillräcklig för installationen. Tillverkaren ansvarar inte för några konsekvenser till följd av felaktig installation.
3. Vid installation i glas eller glasfasad, skumtegel, marmor eller fiberskiva kretskort, vänligen rådfråga en professionell installatör före installation. Annars tillverkaren ansvarar inte för några konsekvenser orsakade av felaktig installation!

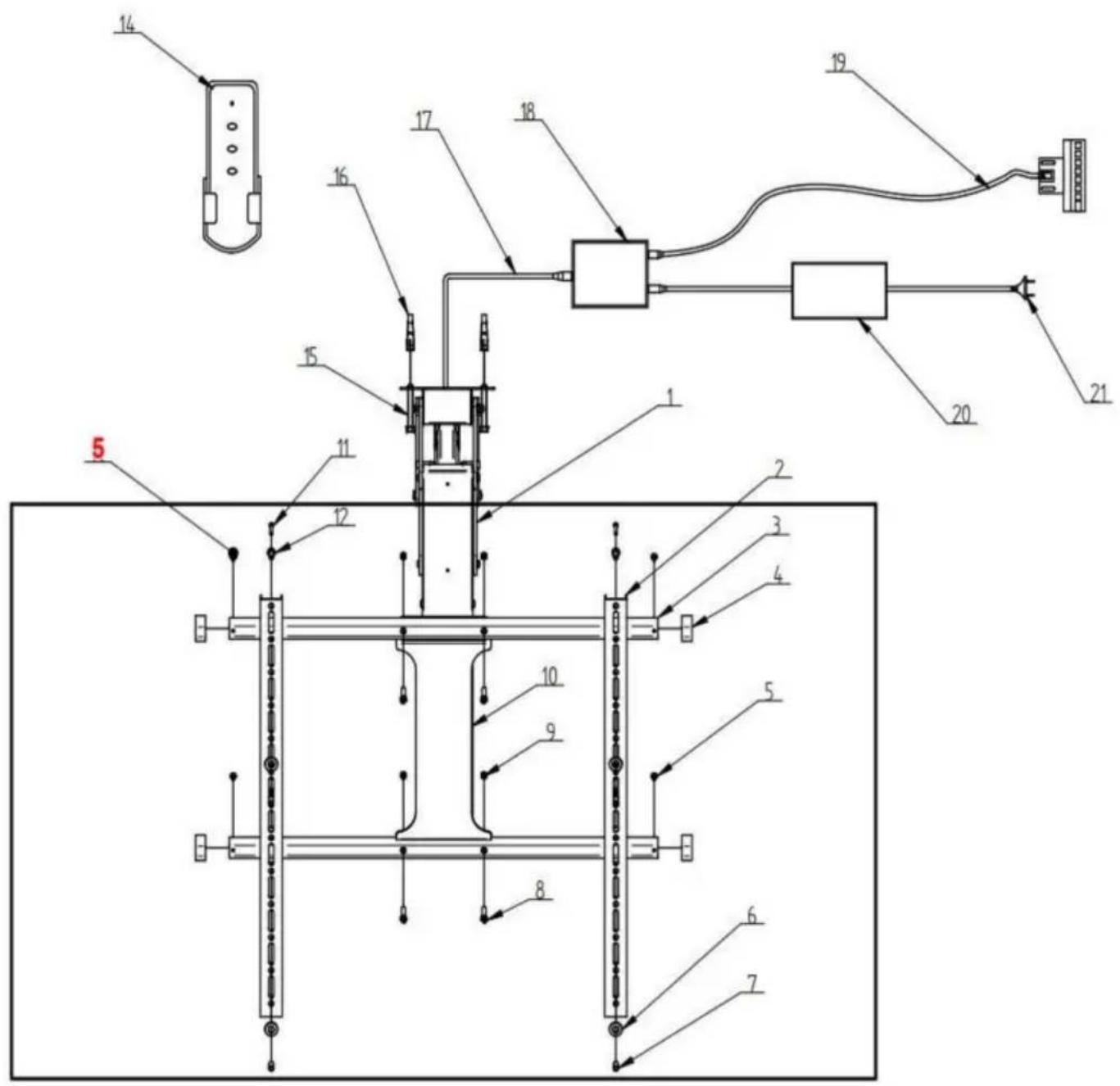

DELLISTA

INGA.	Namn	Antal
1	Huvuddelen avstödet	1
2 TV-stativ (vertikalt)		2
3 TV-stativ (horisontellt)4		2
	Blockerande huvud	4
5 M5*10		4
6 y8*y16*1,7		4
7	Cylindriska lock	4
8 M6*30		8
9 M6-mutter		4
10 TV-installationspanel		1
11 M8*30		4
12 M6*16		4
13 M4*20mm		4
14 Fjärrkontroll		1	[SWC7]
15 M7*60		6
16 y7 x y10 x 60 mm		6
17 Gränslinje		1
18 Kontroller		1
19 Manuell styrkabel		1
20 nätadapter		1
21 Nätsladd		1

INSTRUKTIONER

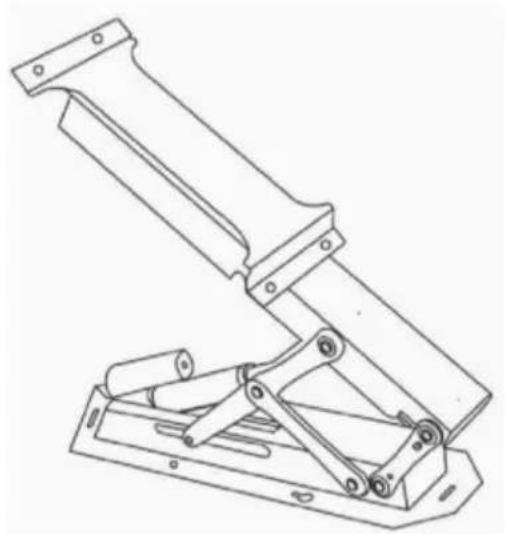

STEG 1 Slå på stödets huvuddel och justera den för att öppna den. Använd en skruvmejsel för att ta bort de fyra inre fästskruvarna och lossa sedan den främre anslutningsplattan. Spara skruvarna som reserv.

Placera stödväggplattan, markera hålens placering och borra hålen. Sätt in expansionsrören i hålen och för in expansionsskruven genom väggplattan för att fästa stödets huvuddel.

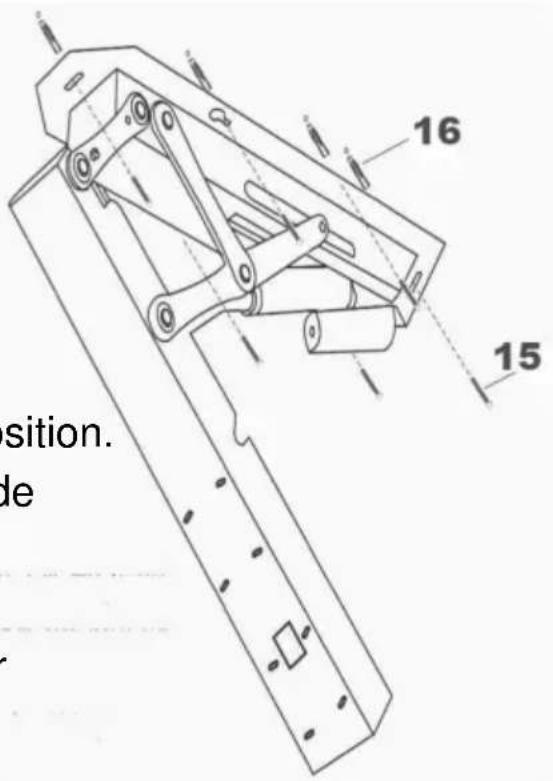

Installationstips:

Skruva in expansionsskruvarna i vänster och höger kalebassens hål ungefär halvvägs (1/2) och placera sedan stödkroppen över skruvarna genom det stora hålet i kalebassen.

Häng upp stödet tillfälligt genom att rikta in det med det tomma hålets position.

Sätt sedan in expansionsskruvarna i de återstående fyra positionerna. Dra slutligen åt alla expansionsskruvar för att slutföra installationen, vilket gör processen enklare.

sition. de 15 16

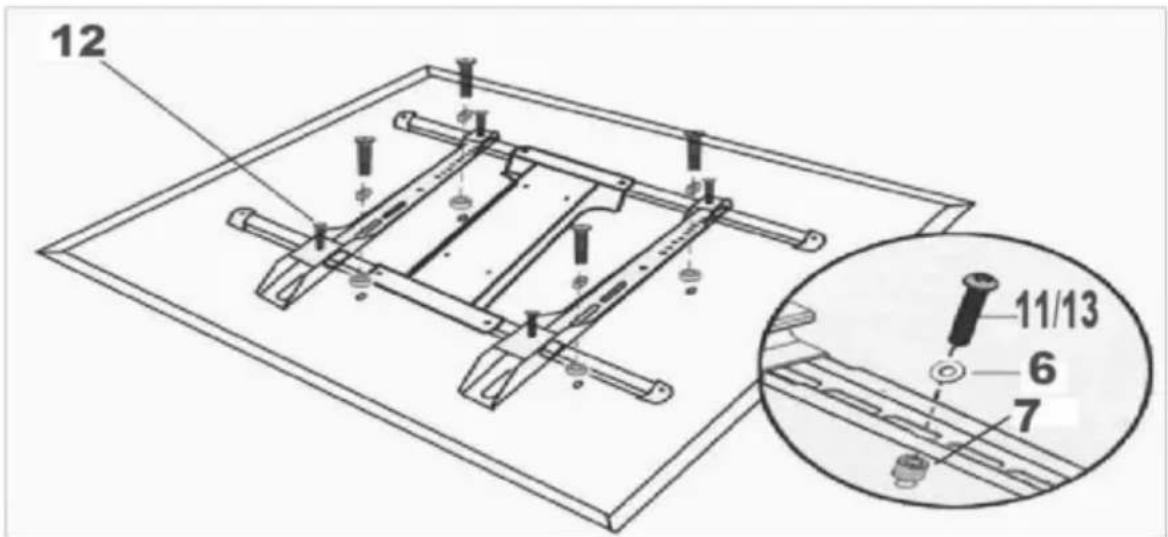

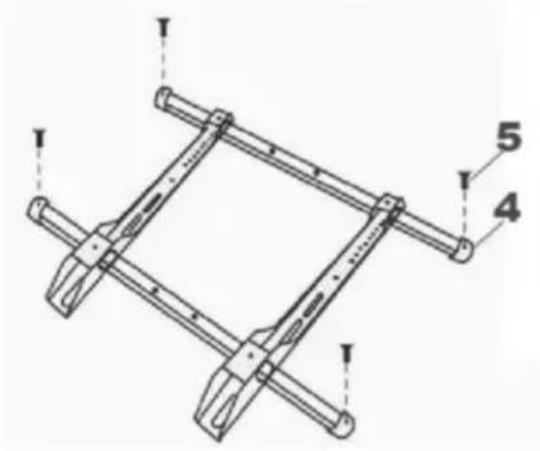

STEG 3

ÿ Sätt i de två balkarna i de två hålen på krokens övre och nedre sida och montera och fäst pluggarna i båda ändar av balkarna med skruvar. ÿ Anslut de fyra övre och nedre hålen på

monteringsplattan till balkens fyra mittersta hål med bultar och muttrar.

ÿ Välj lämpliga hål för de två vertikala krokarna på det monterade tre-tac-stativet och anslut tre-tac-stativet till hålen på baksidan av TV:n.
ÿ Montera säkerhetsskruvarna ovanför respektive under de två krokarna.

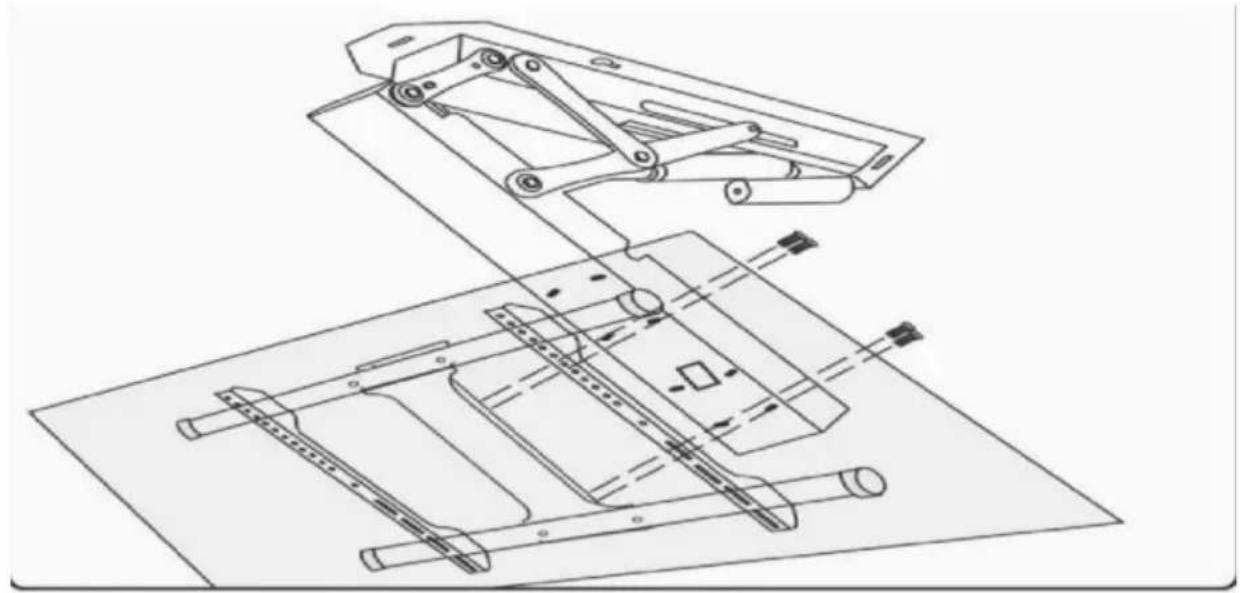

Som visas på bilden: Anslut de fyra hålen på anslutningsplattan som är ansluten till TV:n och hålen på framsidan av huvudenheten med hjälp av reservskruvarna som togs bort i steg 1.

Intelligent enkolumnsstyrenhet har följande egenskaper: 1. Den kan styra två motorers utgång för att uppnå synkron drift; 2. Indikatorlampan visar fel och återställning;

1. Styrs med upp- ochedknappar;

2. Trådlös fjärrkontroll (alternativ).

II. Systemparametrar 1.

Ingångsspänning: DC29V; 2.

Ingångsström: rekommenderas över 1,8A och beroende påelastning;

1. Maximal utspänning för motorgränssnittet: DC29V;
2. Maximal utgångsström för motorgränssnittet: 4A;
3. Driftstemperatur: 0\~40 y
4. Arbetsfuktighet: 20\~90%;
5. Lagringstemperatur: 20\~70y.

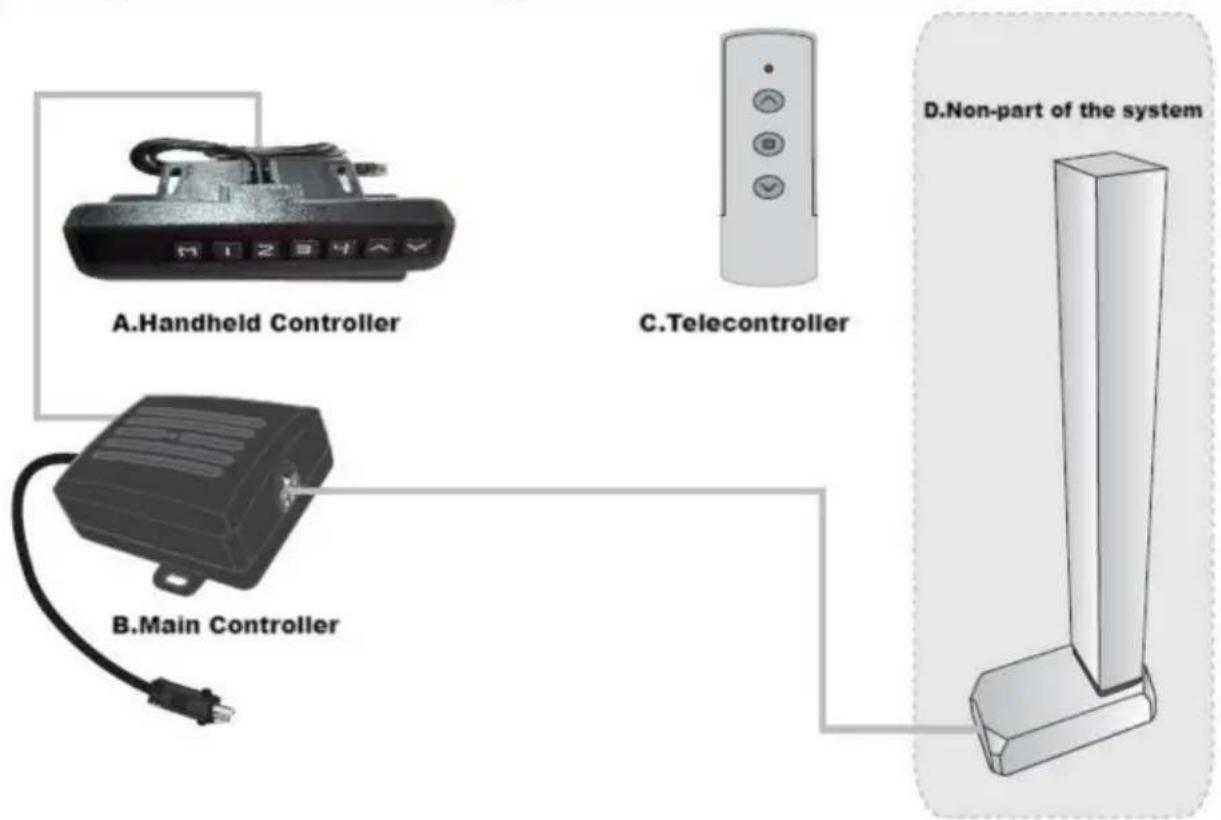

III. Systemanslutning

IV. Definition avmotorgränssnittskontakt:

V. Felkod och dess behandling

1. FelkodErr1
När den manuella styrenheten visar Er1 är det ett fel på Err1. Det betyder att det är något fel med M1-gränssnittskanalen (se följande bild). Till exempel är motorerna inte positivt anslutna; Hallsignalkortet är inte anslutet; pappersledningen etc.
När problemet är löst, tryck på 'nedåt'-knappen i mer än sekunder för att åtgärda felet, och Maskinen återgår till återställningsläget.

VI. Systemreset

1. Snabb återställningNär indikatorlampan för den manuella styrenheten allyser(se följande bild), det betyder att systemet äråterställning. Hela systemet måste återställasanuellt.
2. LinjeåterställningNär den manuella styrenheten visaminimumhöjd, tryck på "ner"-knappen i mer än 5 sekunderoch indikatorlampan lyser. Det betyder att återställnpagår.
3. Släpp handen och börja återställasystemet, efter att indikatorlampan för manuell styrning tänds.
4. ÅterställningsmetodNär indikatorlampan för den manuella kontrollen alltid lyserförblir tänd (se följande bild), tryck på knappen "nedåt"knappen och släpp den inte.
Kolonnen kan börja förkortas och hastigheten kan minska. Observeraandra skador under drift; om det finns några, stoppa omedelbart.Column began to shorten,when resetting.

Kolonnen kommer att höjas 5\~10 mm efter en kort tid när den när sin lägsta punkt. punkt.

När indikatorlampan för den manuella styrenheten är släckt (se följande bild), släpp handen och avsluta vid återställning.

VII. Förinställd målhöjd

1. Förinställd målhöjdskvantitet:Systemet erbjuder 4 grupper av förinställd höjdlagring
2. Radering av förinställd målhöjddata:Raderingsfunktionen konfigureras inte separat. När en ny parameterär inställd raderar systemet automatiskt den gamla parametern.
3. Förinställd målhöjdsdriftsmetod:Vid valfri höjd (återställningstillstånd, kan inte utföra denna operation i felläge),Aktuell höjdparameter kan förinställas på knapparna 1-4.
Exempel:ÿStäll in aktuell höjd 56 på tangen2 nr
ÿTryck på "M"-tangenten för att visa "SET"
ÿlnom 2 sekunder, tryck på "2" innan "Stöfsvinner
ÿFörinställningen "S-2" visas. End, den föregående visningenåterställs.
5. Använd metoden för förinställd målhöjd: Vidvalfri höjd (återställningstillstånd, kan inte utföras i fel tillstånd) kan du använda knapparna 1-4 för att snabbt nå den förinställda målhöjden. Om den aktuella höjd redan är nära den förinställda målhöjden kommer ingen åtgärd att utföras.

ÿ. Manövrering av fjärrkontrollen

1. Matchande fönsterperiodMatchande fönsterperiod återställs efter 3 sekunder. Det kommer att höras ett surrande ljud när perioden är slut.

2. HögerkodOm du inom matchande fönsterperiod trycker på "uppåtknappen" länge och väntar fyra långa och tre korta surrande ljudintervaller, betyder det att högerkodningen är

ÿ. Gå tillbaka när man stöter på hinder

Utöver återställningstillståndet, utsätts den mekaniska strukturen för plötsliga belastningsförändringar under drift, vilket gör att styrenheten måste utföra en reservåtgärd för att förhindra externt ljud eller skador.

PRODUKTPARAMETRAR

	Modell	Säker Belastning Vikt	Input	Adapteringång spänning	Område
1	DT500-A		DC29V 1.8A36 kg	100–240 V~50/60Hz	Amerika
2					Europa
