GEBRUIKSAANWIJZING DT500-A Vevor

Wij streven er voortdurend naar om u gereedschappen te leveren tegen concurrentreijzde.

"Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die wij gebruiken, geven slechts een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om bij het plaatsen van een bestelling zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

MODEL: DT500-A

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele handleiding. Lees alle instructies zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich het recht voor om de gebruiksaanwijzing duidelijk te interpreteren. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Neemt u het ons niet kwalijk dat we u niet meer op de hoogte stellen van eventuele technologische of software-updates voor ons product.

	Waarschuwing - Om het risico op letsel te verminderen, moet de gebruiker de gebruiksaanwijzingLees de gebruiksaanwijzing zorgvuldig door.
	CORRECTE VERWIJDERINGDit product is onderworpen aan de bepalingen van de Europese richtlijn 2012/19/EU. Het symbool met een doorgestreepte vuilnisbak door geeft aan dat het product gescheiden afvalverwerking vereist inzameling in de Europese Unie. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeProductenAls zodanig gemarkeerde voorwerpen mogen niet met het normale huishoudelijke afval wredgegooid. afval, maar moet naar een inzamelpunt worden gebracht voor recycling elektrische en elektronische apparaten.
	Compliance is een CE-beveiligingscertificering.

BELANGRIJKE VEILIGHEIDSMAATREGELEN

Lees en begrijp deze volledige handleiding voordat u

bij het proberen het product te monteren, te bedienen of te installeren. Mislukking

het opvolgen van alle hieronder vermelde instructies kan leiden tot een elektrische schok, brand en/of ernstig letsel.

WAARSCHUWING:

1. De belasting die aan de actuator wordt toegevoegd, moet kleiner of gelijk zijn aan de nominale belasting van de actuator.
2. Gebruik de 29V DC-stroomadapter.
3. Alle actuatoren hebben een duty cycle, ze kunnen niet altijd werken zonder stoppen.
4. De actuator is niet volledig waterdicht, dompel hem daarom niet onder in water. direct water geven.
5. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruik Onderhoud mag niet door kinderen zonder toezicht worden uitgevoerd.

BEWAAR DEZE INSTRUCTIES

AANDACHT

1. Zorg ervoor dat de schroeven en moeren tijdens de installatie goed vastgedraaid zijn Voor uw veiligheid moet het product in de aangegeven maat en gewicht worden gebruik limieten.
2. Zorg ervoor dat de kwaliteit en het draagvermogen van de muur voldoende zijn voor installatie. De fabrikant is niet aansprakelijk voor eventuele gevolgen
   die het gevolg zijn van een onjuiste installatie.
3. Bij installatie in glas of een glazen vliesgevel, schuimsteen, marmer, vezelplaat Raadpleeg voor installatie een professionele installateur. Anders,
   de fabrikant is niet aansprakelijk voor eventuele gevolgen die voortvloeien uit onjuiste installatie!

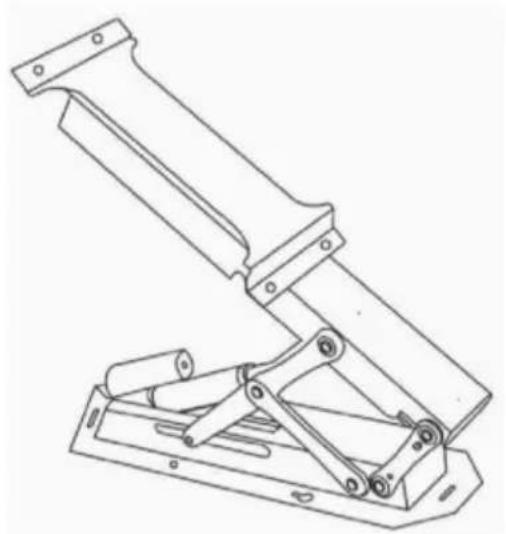

STAP 1 Schakel de hoofdbehuizing van de steun in en draai deze open. Gebruik een schroevendraaier om de vier interne bevestigingsschroeven te verwijderen en verwijder vervolgens de voorste verbindingsplaat. Bewaar de schroeven:

Plaats de steunmuurplaat, markeer de gaten en boor de gaten. Plaats de expansiebuizen in de gaten en steek de expansieschroef door de muurplaat om het hoofdgedeelte van de steun te bevestigen.

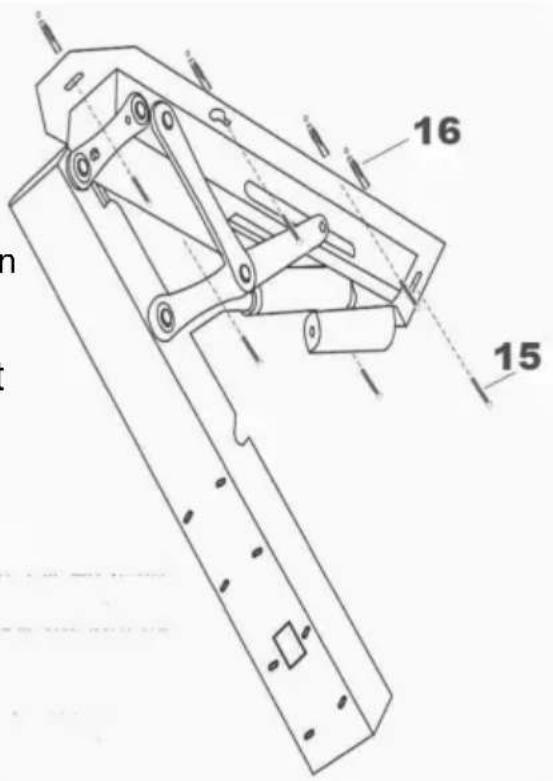

Installatietips:

Schroef de expansieschroeven ongeveer halverwege (1/2) in de linker- en rechtergaten van de kalebas en plaats vervolgens het steunlichaam over de schroeven via het grote gat in de kalebas.

Hang de steun tijdelijk op door deze uit te lijnen met de lege gatpositie.

Plaats vervolgens de expansieschroeven in de resterende vier posities. Draai tot slot alle expansieschroeven vast om de installatie te voltooien en het proces te vergemakkelijken.

16 15

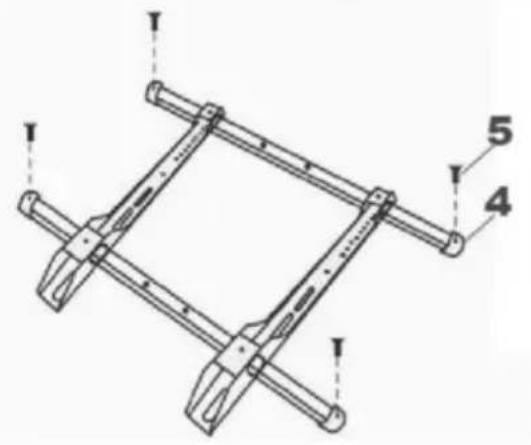

STAP 3

1 Plaats de twee balken in de twee gaten aan de boven- en onderkant van de haak en monteer en bevestig de pluggen aan beide uiteinden van de balken met schroeven. 2 Verbind

de bovenste en onderste vier gaten van de montageplaat met de vier middelste gaten van de balk door middel van bouten en moeren.

ÿ Selecteer de juiste gaten voor de twee verticale haken van de gemonteerde boter-kaas-en-kaasstandaard en bevestig de boter-kaas-en-kaasstandaard aan de gaten aan de achterkant van de tv.
2 Plaats de veiligheidsschroeven respectievelijk boven en onder de twee haken.

Zoals weergegeven in de afbeelding: verbind de 4 gaten van de verbindingsplaat die aan de tv is bevestigd met de gaten aan de voorkant van het hoofdgedeelte via de reserveschroeven die u in stap 1 hebt verwijder

I. Functie-introductie

Intelligente enkelvoudige kolomcontroller heeft de volgende kenmerken: 1. Het kan de uitgang van twee motoren regelen om synchrone werking te bereiken; 2.

Indicatielampje geeft de storing aan en reset; 3.

Bediening met omhoog- en omlaagknoppen;

1. Draadloze afstandsbediening (alternatief).

II. Systeemparameters 1.

Ingangsspanning: DC29V; 2.

Ingangsstroom: aanbevolen boven 1,8A en afhankelijk van de belasting;

1. Maximale uitgangsspanning van de motorinterface: DC29V;

2. Maximale uitgangsstroom van de motorinterface: 4A;

3. Bedrijfstemperatuur: 0\~40ÿ

4. Werkvochtigheid: 20\~90%;

5. Bewaartemperatuur: 20\~70ÿ.

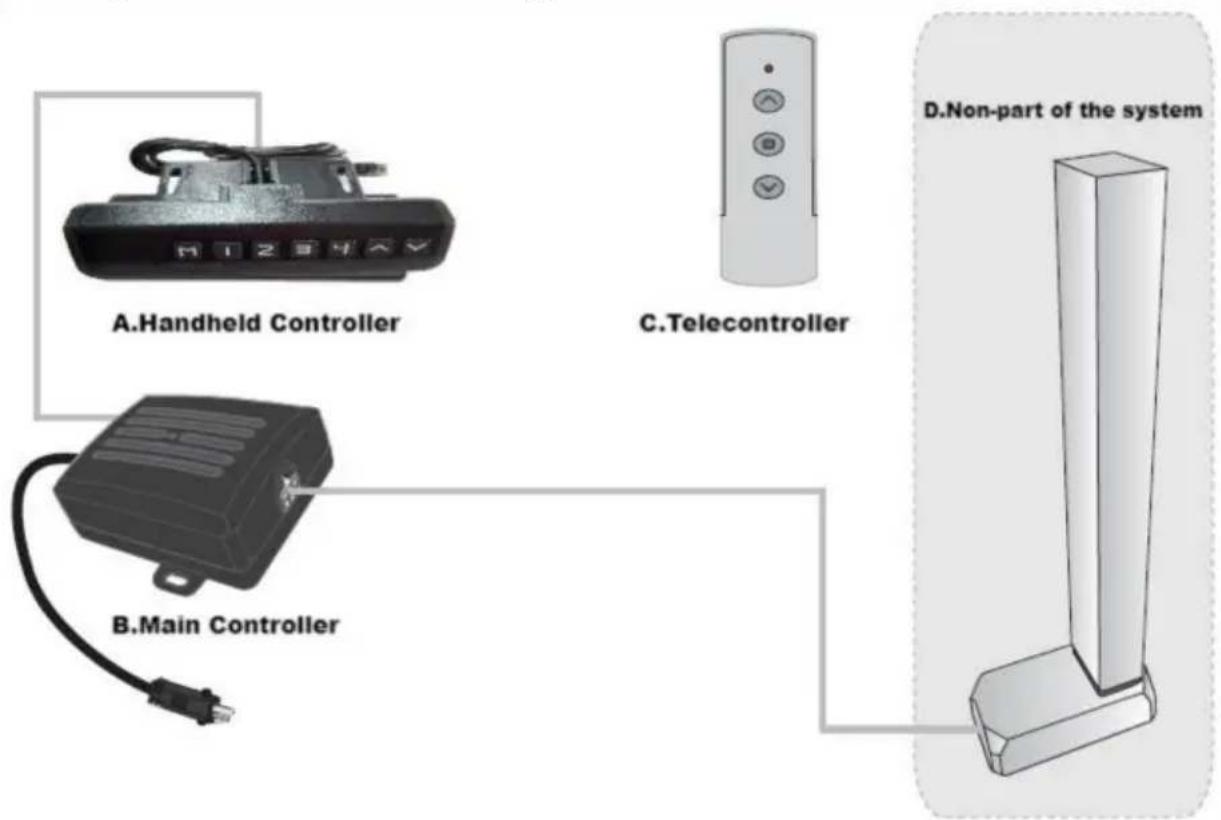

III. Systeemverbinding

1.Foutcode Err1
Wanneer de handmatige regelaar Er1 aangeeft, is er sprake van een Err1-fout. Dit betekent dat er iets mis is met het M1-interfacekanaal (zie de volgende afbeelding). Bijvoorbeeld: motoren zijn niet positief aangesloten; het Hall-signaalbord is niet aangesloten; de papierlijn, enz.
Nadat het probleem is opgelost, drukt u langer dan 3 seconden op de 'omlaag'-knop om de fout te wissen den De machine keert terug naar de reset-status.

VI. Systeemresetten

1. Snelle resetWanneer het indicatielampje van de handmatige controller altijd brandt (zie de volgende afbeelding), dit betekent dat het systeem resetten. Het hele systeem moet handmatig wordenreset.
2. LijnresettenWanneer de handmatige controller het minimum aangeeft hoogte, door langer dan 5 seconden op de knop "omlaag" te drukken en het indicatielampje brandt. Dit betekent dat er een reset pradstvinden.
3. De hand loslaten en beginnen met resetten systeem, nadat het indicatielampje van de handmatige controller is gaan brander
4. ResetmethodeWanneer het indicatielampje van de handmatige controller altijd brandt blijft aan (zie de volgende afbeelding), door op de knop "omlaag" te drukken knop ingedrukt houden en niet loslaten.
De kolom kan korter worden en de snelheid kan afnemen. Let op: andere schade die tijdens het gebruik ontstaat. Indien er schade ontstaat, dient u onmiddellijk te stoppen.
Column began to shorten,when resetting.

De kolom zal na korte tijd 5 tot 10 mm stijgen als hij het laagste punt bereikt punt.

Wanneer het indicatielampje van de handmatige controller uit is (zie het volgende (foto), laat de hand los en eindig bij het resetten.

VII. Vooraf ingestelde doelhoogte

1. Vooraf ingestelde doelhoogte:

Het systeem biedt 4 groepen met vooraf ingestelde hoogteopslag

1. Vooraf ingestelde doelhoogtegegevens wissen:

De wisfunctie is niet apart geconfigureerd. Wanneer een nieuwe parameter is ingesteld, wist het systeem automatisch de oude parameter.

1. Methode voor het instellen van de doelhoogte:

Op elke hoogte (resetstatus, kan deze bewerking niet uitvoeren in foutstatus), De huidige hoogteparameter kan vooraf worden ingesteld op de toetsen 1-4.

Voorbeeld: ÿStel de huidige hoogte 56 in op toets nr. 2

ÿDruk op de "M"-toets om "SET" weer te geven

ÿDruk binnen 2 seconden op "2" voordat "Særdwijnt
ÿDe voorinstelling "S-2" wordt weergegeven. Einde, de vorige weergave wordtersteld.
5. Gebruik de methode met de vooraf ingestelde doelhoogte: op elke hoogte (resetstatus, deze bewerking kan niet worden uitgevoerd in de verkeerde status) kunt u de toetsen 1-4 gebruiken om snel de vooraf ingestelde doelhoogte te bereiken. Als de huidige hoogte al in de buurt van de vooraf ingestelde doelhoogte ligt, wordt geen actie uitgevoerd.

ÿ. Telecontrollerbediening

1. Overeenkomende vensterperiode

De overeenkomende vensterperiode wordt na 3 seconden opnieuw ingeschakeld. Er klinkt een zoemend geluid wanneer de periode afloopt.

1. Correcte code

Als u tijdens de matching window-periode lang op de knop 'omhoog' drukt en wacht tot er 4 lange en

3 korte intervallen van een zoemend geluid klinken, betekent dit dat de correctieve code isoltooid

ÿ. Teruggaan bij het tegenkomen van obstakels

Naast de reset-status kan de mechanische structuur tijdens het werken plotselinge veranderingen door de belasting ondervinden, waardoor de controller een terugvalbewerking moet uitvoeren om extern geluid of letsel te voorkomen.

PRODUCTPARAMETERS

	Model	VeiligBezig met ladenGewicht	Invoer	Adapter-ingang spanning	Regio
1	DT500-A 88	pond	DC29V 1.8A	100-240V~50/60Hz	Amerika
2					Europa
