Producttype	Gemotoriseerde platte schermsteun (TV-lift)
Merk	Vevor
Model	OK888-DS730+TOP PLATE
Maximale draagkracht	120 lb (54,4 kg)
Ingangsspanning adapter	DC 29 V, 1.8 A
Netvoeding	100-240 V ~ 50/60 Hz
Motortype	Elektrische actuator (intermitterende dienstcyclus)
Bediening	Handmatig (bedraad) en draadloze afstandsbediening
Hoogtegeheugen	4 vooraf ingestelde posities
Veiligheidsfunctie	Obstakeldetectie met automatische terugtrekking
Foutmelding	Foutcode weergegeven op de controller (bijv. Err1)
Hoofdmateriaal	Stevig staal
VESA-compatibiliteit	Tot 800x600 mm (geschat op basis van meegeleverde beugels)
Kantelen / Draaien	Alleen in hoogte verstelbaar (verticale verhoging)
Afmetingen (bij benadering)	Minimale hoogte niet gespecificeerd, maar hefkolom
Productgewicht	Niet gespecificeerd, geschat op 15-20 kg
Onderhoud en reiniging	Reinigen met een droge zachte doek. Dompel de actuator niet onder.
Reserveonderdelen en repareerbaarheid	Controller, afstandsbediening, adapter verkrijgbaar via Vevor klantenservice
Garantie	Fabrieksgarantie via elektronisch certificaat (www.vevor.com/support)

Veelgestelde vragen - OK888-DS730+TOP PLATE Vevor

Wat is het maximale gewicht dat deze tv-beugel kan dragen?

De beugel OK888-DS730+TOP PLATE kan tot 120 lb (54,4 kg) dragen. Houd u aan deze limiet om schade of letsel te voorkomen.

Hoe installeer ik de beugel op de televisie?

Gebruik de meegeleverde verticale beugels en bevestig ze aan de achterkant van de televisie met de schroeven M6x16. Hang vervolgens de televisie aan de verticale kolom van de beugel. Draai de schroeven aan de onderkant van de verticale beugel vast om te beveiligen.

Hoe reset ik het systeem als het lampje blijft branden?

Wanneer het lampje van de controller continu blijft branden, houd dan de knop omlaag langer dan 5 seconden ingedrukt. De kolom begint te verkorten. Laat los wanneer het lampje uitgaat, wat het einde van de reset aangeeft.

Wat betekent foutcode Err1 op de controller?

De code Err1 duidt op een probleem met motorkanaal M1. Controleer of de motoren correct zijn aangesloten, of de Hall-kaart is aangesloten en of de kabels niet beschadigd zijn. Druk na correctie de knop omlaag langer dan 3 seconden in om de fout te wissen.

Hoe programmeer ik een vooraf ingestelde hoogte?

Plaats de televisie op de gewenste hoogte en druk vervolgens op de toets M om 'SET' weer te geven. Druk binnen 2 seconden op een van de toetsen 1 tot 4 om deze hoogte op te slaan. De weergave 'S-X' bevestigt de voorinstelling.

Werkt de beugel met een afstandsbediening?

Ja, er wordt een draadloze afstandsbediening meegeleverd. Om deze te koppelen, schakelt u het systeem in en houdt u binnen 3 seconden de knop omhoog van de afstandsbediening ingedrukt totdat u 4 lange en 3 korte pieptonen hoort. De afstandsbediening is dan gesynchroniseerd.

Welke netadapter moet ik gebruiken?

Gebruik uitsluitend de meegeleverde netadapter met een uitgang van DC 29 V, 1.8 A. Gebruik geen andere adapter om elektrische schokken of brand te voorkomen.

Wat te doen als de televisie niet omhoog of omlaag gaat?

Controleer eerst of de adapter is aangesloten en of de controller een hoogte weergeeft. Als het lampje uit is, druk dan op een richtingsknop. Als er niets gebeurt, controleer dan de motorverbindingen. Als de code Err verschijnt, volg dan de procedure voor het wissen van fouten.

Is er een bescherming tegen obstakels?

Ja, het systeem detecteert plotselinge veranderingen in belasting en voert automatisch een terugtrekkingsoperatie uit om letsel of schade te voorkomen. Dit werkt niet in resetmodus.

Waar vind ik het garantiecertificaat?

Het elektronische garantiecertificaat is beschikbaar op de website www.vevor.com/support. Bewaar uw aankoopbewijs voor eventuele claims.

GEBRUIKSAANWIJZING OK888-DS730+TOP PLATE Vevor

Wij streven er voortdurend naar om u gereedschappen te leveren tegen concurrerende prijzen.

"Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die wij gebruiken, geven

slechts een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat alle categorieën

gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om bij het plaatsen van een bestelling zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

MODEL: OK888-DD560, OK888-DS730 BOVENPLAAT

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning engerantiecertificaat

Dit is de originele handleiding. Lees alle instructies zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich het recht voor om de gebruiksaanwijzing duidelijk te interpreteren. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Neemt u het ons niet kwalijk dat we u niet meer op de hoogte stellen van eventuele technologische of software-updates voor ons product.

	Waarschuwing - Om het risico op letsel te verminderen, moet de gebruiker de gebruiksaanwijzingLees de gebruiksaanwijzing zorgvuldig door.
	CORRECTE VERWIJDERINGDit product is onderworpen aan de bepalingen van de Europese richtlijn 2012/19/EU. Het symbool met een doorgestreepte vuilnisbakdoor geeft aan dat het product gescheiden afvalverwerking vereist inzameling in de Europese Unie. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd. ProductenAls zodanig gemarkeerde voorwerpen mogen niet met het normale huishoudelijke afval wredgegooid.afval, maar moet naar een inzamelpunt worden gebracht voor recycling elektrische en elektronische apparaten.
	Compliance is een CE-beveiligingscertificering.

BELANGRIJKE VEILIGHEIDSMAATREGELEN

Lees en begrijp deze volledige handleiding voordat u

bij het proberen het product te monteren, te bedienen of te installeren. Mislukking

het opvolgen van alle hieronder vermelde instructies kan leiden tot een elektrische schok, brand en/of ernstig letsel.

WAARSCHUWING:

1. De belasting die aan de actuator wordt toegevoegd, moet kleiner of gelijk zijn aan de nominale belasting van de actuator.
2. Gebruik de 29V DC-stroomadapter.
3. Alle actuatoren hebben een duty cycle, ze kunnen niet altijd werken zonder stoppen.
4. De actuator is niet volledig waterdicht, dompel hem daarom niet onder in water. direct water geven.
5. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruik Onderhoud mag niet door kinderen zonder toezicht worden uitgevoerd.

BEWAAR DEZEINSTRUCTIES

AANDACHT

1. Zorg ervoor dat de schroeven en moeren tijdens de installatie goed vastgeznaaid Voor uw veiligheid moet het product binnen de aangegeven afmetingen en gewichtslimieten worden gebruikt.
2. Zorg ervoor dat de kwaliteit en het draagvermogen van de muur voldoende zijn voor installatie. De fabrikant is niet aansprakelijk voor eventuele gevolgen van onjuiste installatie.

Raadpleeg voor installatie in glas of een glazen vliesgevel, schuimsteen, marmer of vezelplaat een professionele installateur. Anders is de fabrikant niet aansprakelijk voor eventuele gevolgen van onjuistestallatie!

PRODUCTPARAMETERS

	Model	VeiligBezig metladenGewicht	Invoer	Adapteringangsspanning	Regio
1	OK888-DD560	132 pond	DC29V1.8A	100-240V~50/60Hz	Amerika
2					Europa
3	OK888-D S730+TOP BORD	120 pond	DC29V1.8A	100-240V~50/60Hz	Amerika
4					Europa

Montage-instructies

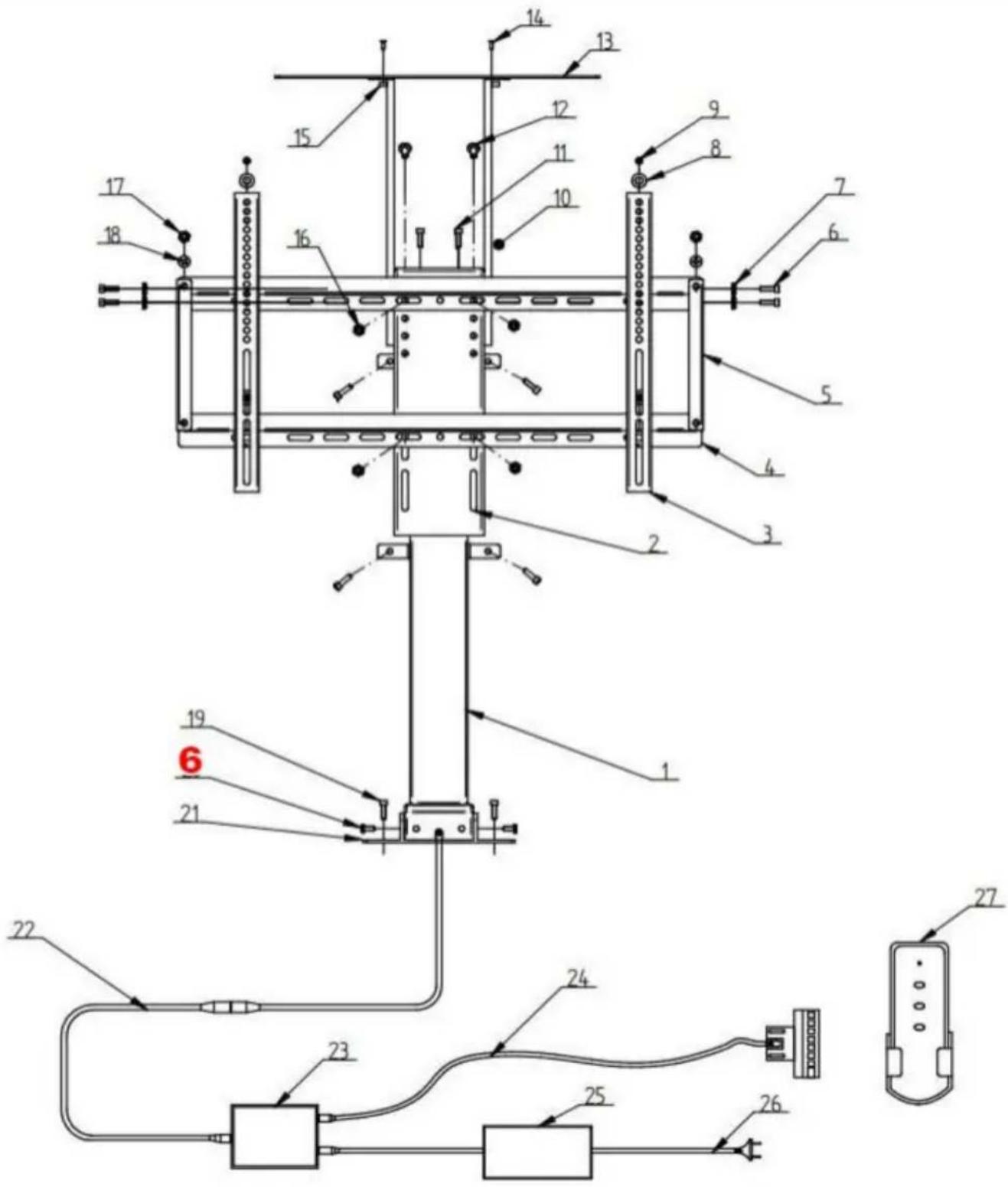

A. Paklijst

NEE.	Naam	Aantal
1	Hoofdgedeelte van døndersteuning	1
2 Tv-montagebeugels		1
3 TV-standaard (verticaal)		2
4 TV-standaard (horizontaal)		2
5 TV-standaard drijfstang		2
6 M6*12		12
7 M6 Moer		4
8 y6 Pakking		4
9 M6*16		4
10 7-vormige pyloon		2
11 M6*20 (al geïnstalleerd en bevestigd)		4
12 M8*16		4
13 Bovenplaat		1
14 M5*10		2
15 M5 Moer		2
16 M8 Moer		4	[67KH]
17 M8*12		4
19	M8-gatpositie (moet worden uitgerust door De klant)	/
21	Vaste ijzeren plaat	2
22 Grenslijn		1
23 Controller		1
24 Handmatige besturingsdraad		1
25 Stroomadapter		1
26 Netsnoer		1
27 Afstandsbediening		1

Hoe installeer ik het hele bureau?

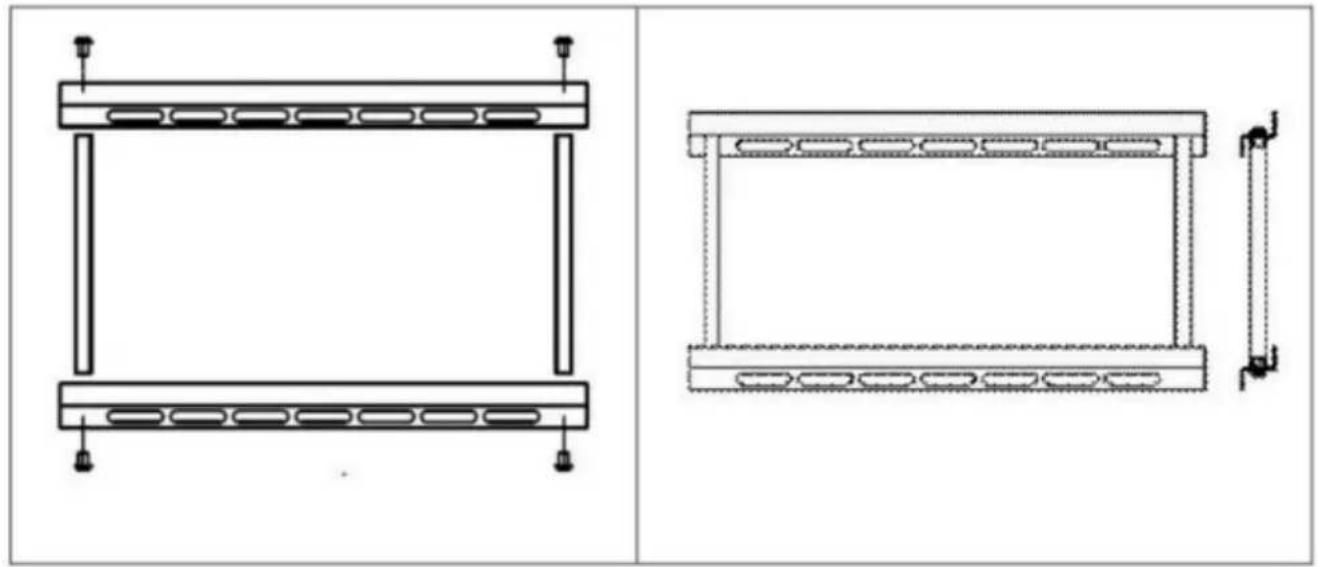

1. Verbind twee TV-beugels (dwars) met de TV-beugelverbindingsstang.

1. Bevestig het frame aan de tv-bevestigingsstoel met een bout en moer (onderdelen: 4 M8x16 schroeven, 4 M8 moeren).

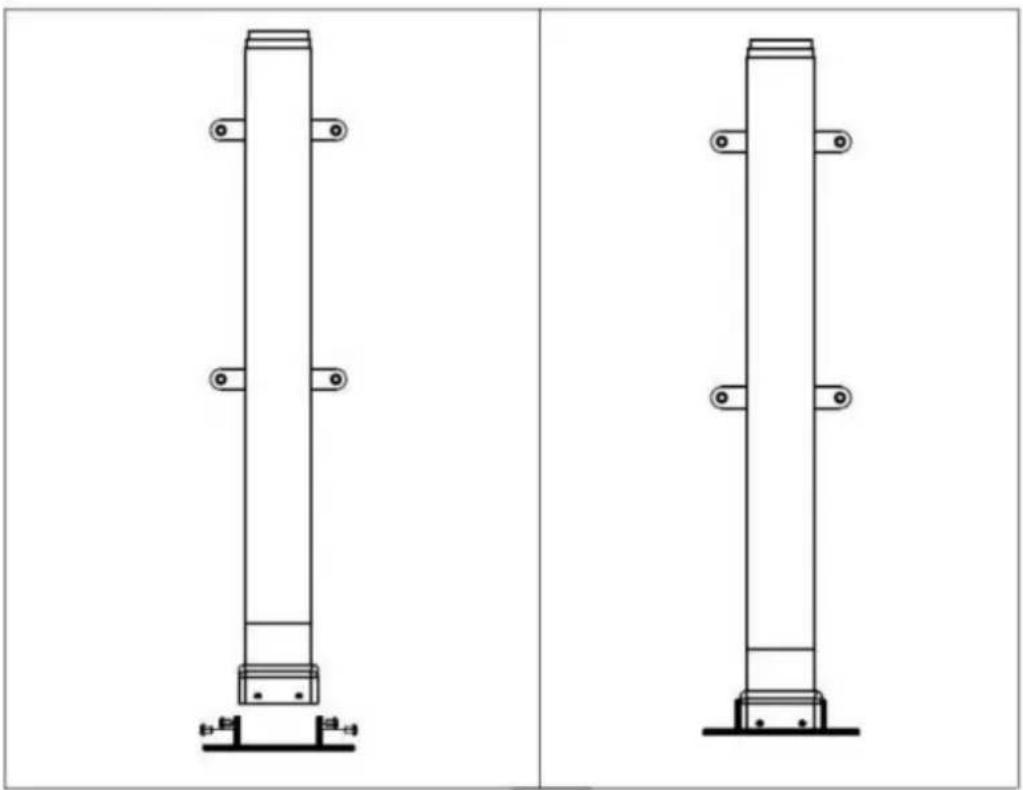

1. Installeer de basis op de hefkolom

(onderdelen: 4 M6x12schroeven).

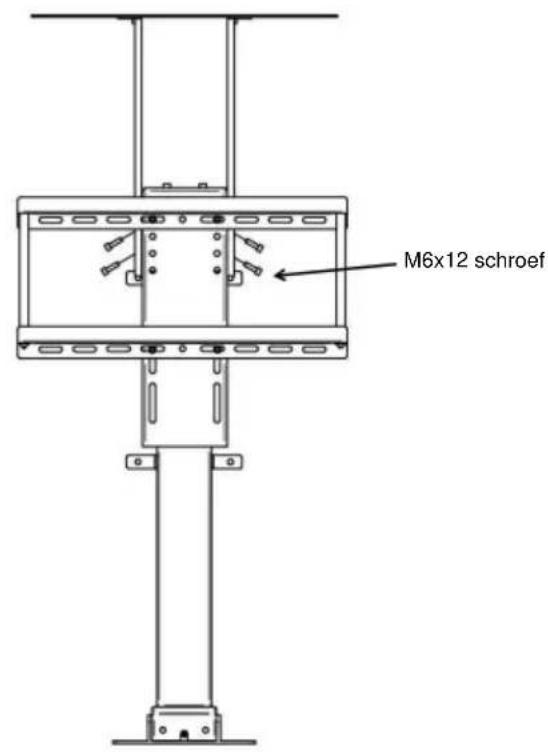

1. Installeer de tv-montagestoel met bout op de hefkolom

(Onderdelen: 4 stuks M6x12 schroeven)

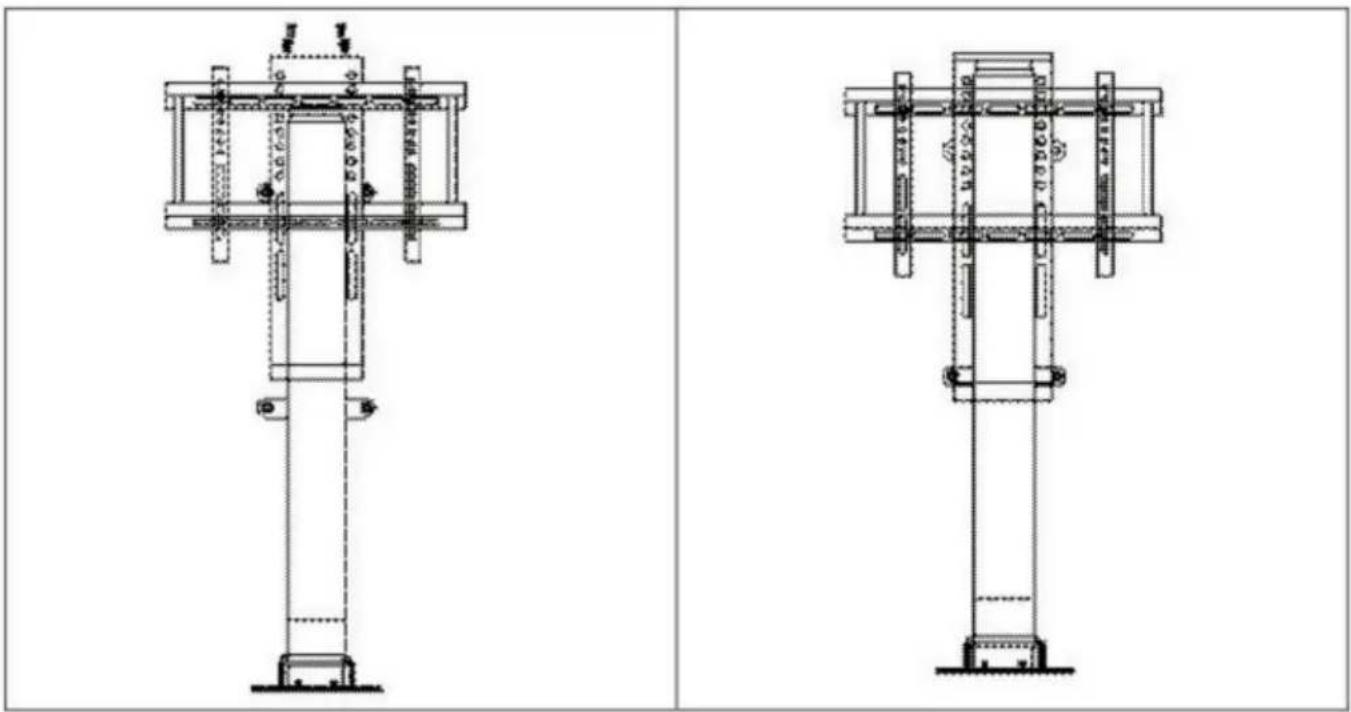

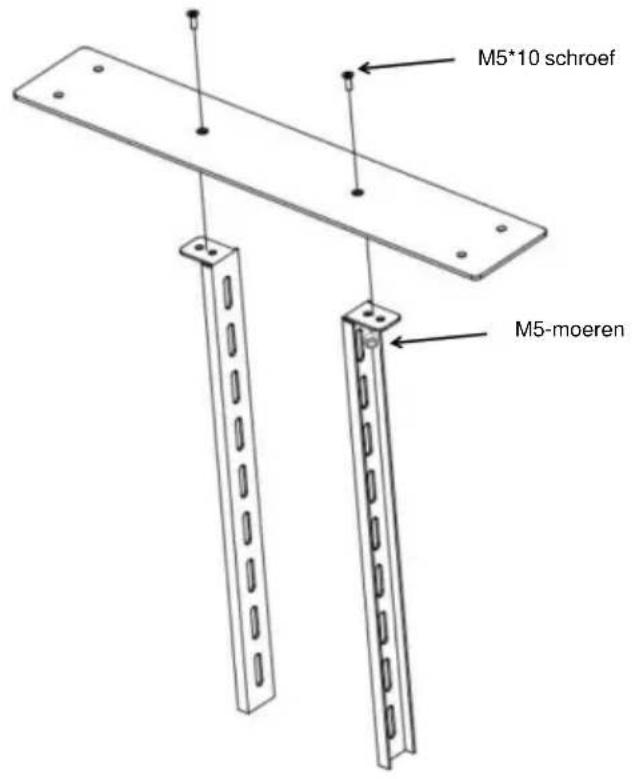

1. De bovenplaat wordt verbonden en vastgezet met de 7-vormige pyloon, en vervolgens verbonden en vastgezet met de zijkant van het kylloenpaneel.

(Onderdelen: 4 stuks M6x12 schroeven, 4 stuks M6 moeren, 2 stuks M5*10 schroeven, 2 stokereM5

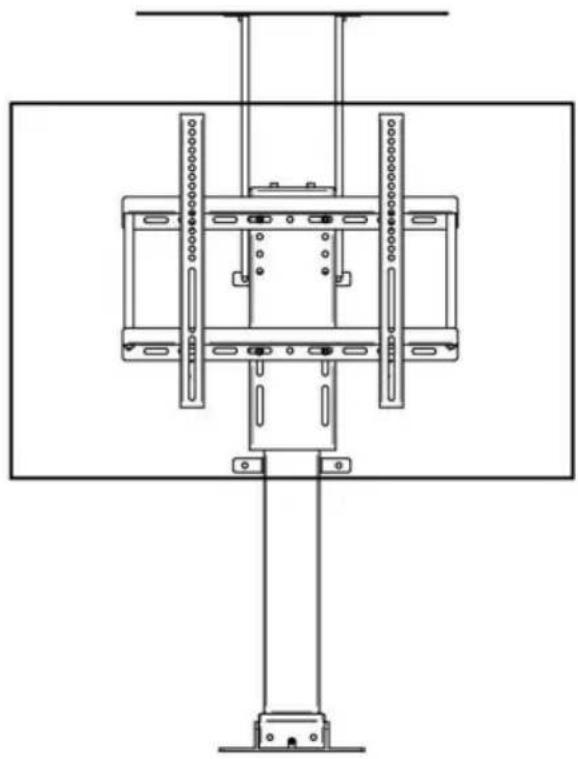

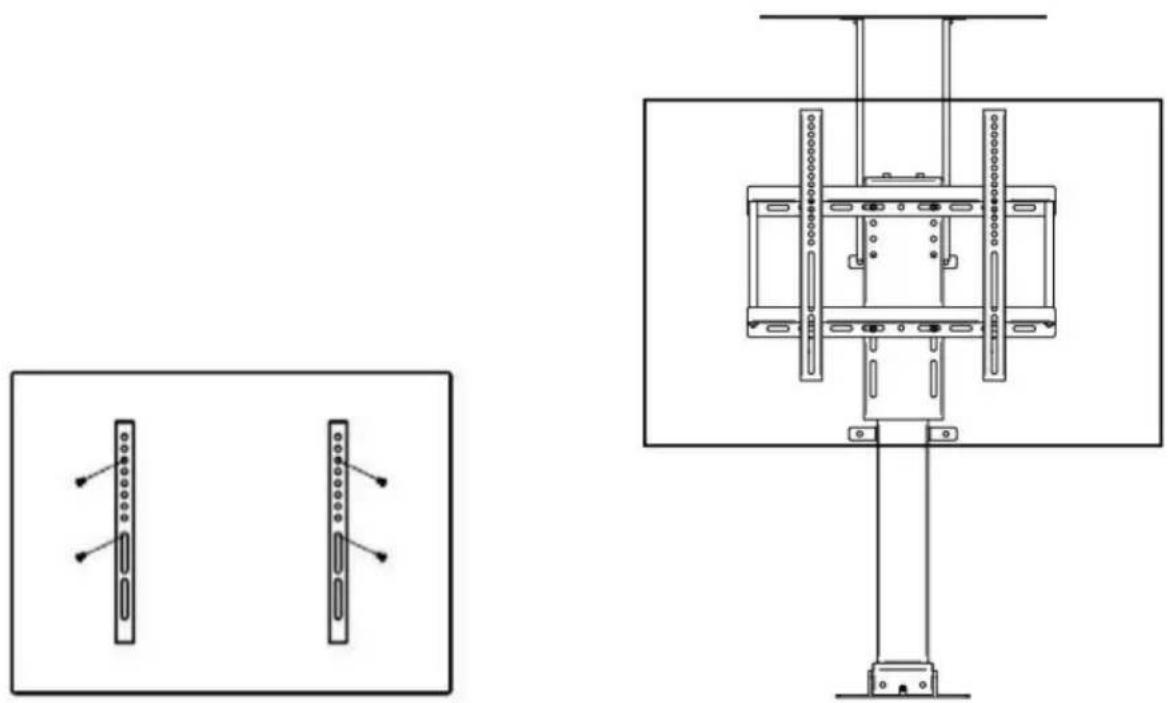

1. Installeer de tv-beugel (verticaal) aan de achterkant van de tv met een bout. Hang hem vervolgens op. Bevestig de TV op de staande kolom via de gemonteerde beugel.

(Onderdelen: 4 stuks M6x16 schroeven).

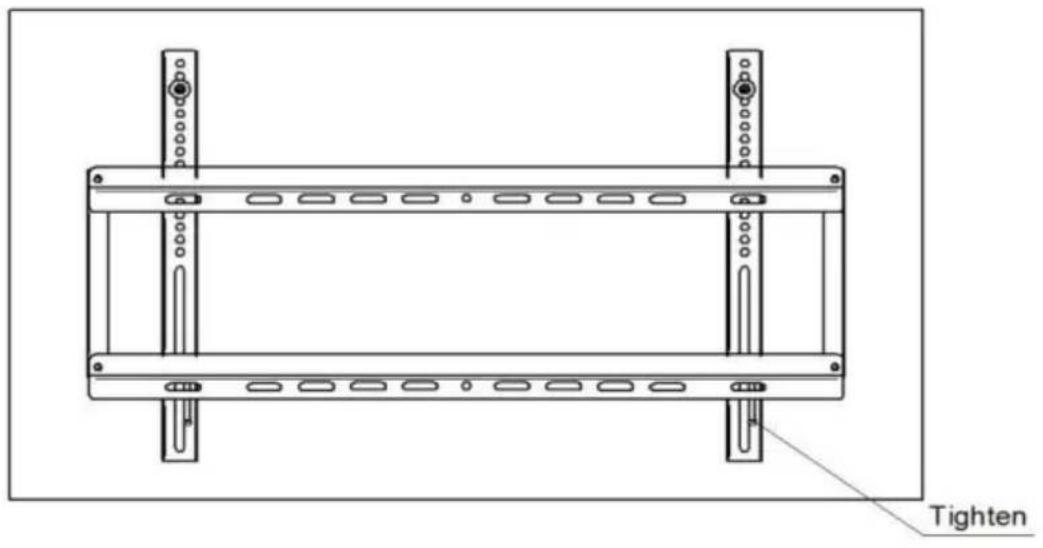

1. Nadat de tv is geïnstalleerd, moeten de schroeven aan de onderkant van het tv-rek (verticaal) wordenvastgedraaid.

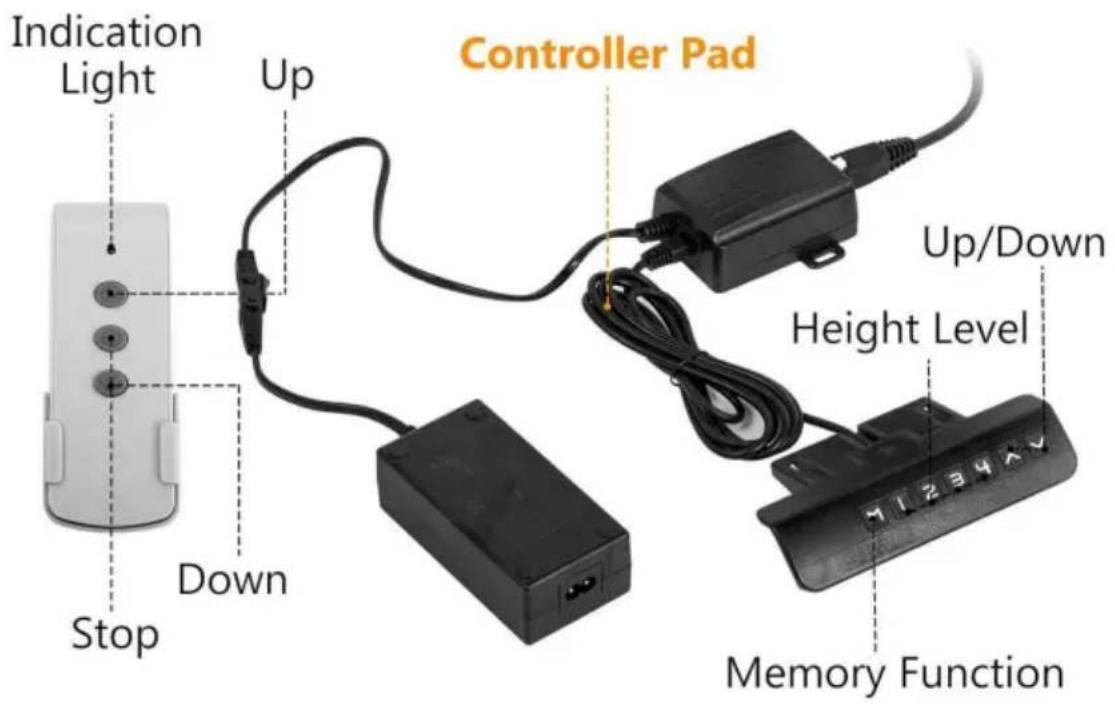

Installeer de controller

Controller-instructiehandleiding

I. Functie-introductie

Intelligente enkelvoudige kolomcontroller heeft de volgende kenmerken: 1. Het kan de uitgang van twee motoren regelen om synchrone werking te bereiken; 2.

Indicatielampje geeft de storing aan en reset; 3.

Bediening met omhoog- en omlaagknoppen;

1. Draadloze afstandsbediening (alternatief).

II. Systeemparameters 1.

Ingangsspanning: DC29V; 2.

Ingangsstroom: aanbevolen boven 1,8A en afhankelijk van de belasting;

1. Maximale uitgangsspanning van de motorinterface: DC29V;

2. Maximale uitgangsstroom van de motorinterface: 4A;

3. Bedrijfstemperatuur: 0\~40ÿ

4. Werkvochtigheid: 20\~90%;

5. Bewaartemperatuur: 20\~70ÿ.

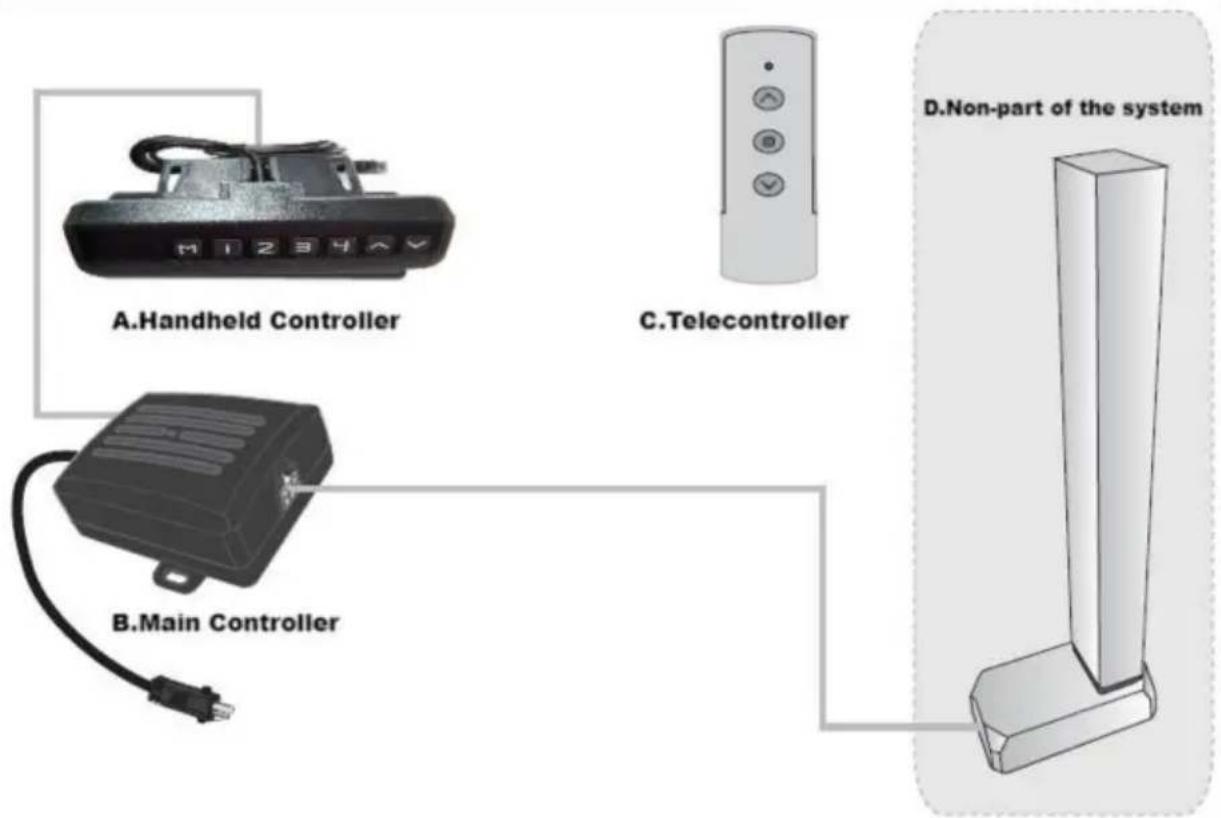

III. Systeemverbinding

1.Foutcode Err1
Als de handmatige controller Er1 aangeeft, is er sprake varstøingErr1. Dit betekent dat er iets mis is met het M1-interfacekanaal (zie de volgende afbeelding). Bijvoorbeeld: motoren zijn niet positief aangesloten; Hall-signaalbord is niet aangesloten; papierlijn, enz.
Nadat het probleem is opgelost, drukt u langer dan 3 seconden op de 'omlaag'-knop om de fout te wissen en deDe machine keert terug naar de reset-status.

VI. Systeemresetten

1. Snelle resetWanneer het indicatielampje van de handmatige controller alijndt blijft aan (zie onderstaande afbeelding), dan betekent dit dat het Bij het resetten moet het hele systeem handmatig wogdreset.
2. LijnresettenWanneer de handmatige controller het minimum aangeeft hoogte, door langer dan 5 seconden op de "omlaagknop" te drukken en het indicatielampje brandt. Dit betekent dat er een plaatsvindt.
3. De hand loslaten en beginnen met resetten systeem, nadat het indicatielampje van de handmatige controller is gbanden.
4. ResetmethodeWanneer het indicatielampje van de handmatige controller altijd brandt blijft aan (zie de volgende afbeelding), door op de knop "omlaag" te drukken knop ingedrukt houden en niet loslaten.
De kolom kan korter worden en de snelheid kan afnemen. Let op: andere schade die tijdens het gebruik ontstaat. Indien er schade ontstaat, dient u onmiddellijk te stoppen.Column began to shorten,when resetting.

De kolom zal na korte tijd 5 tot 10 mm stijgen als hij het laagste punt bereikt punt.

Wanneer het indicatielampje van de handmatige controller uit is (zie het volgende (foto), laat de hand los en eindig bijrésetten.

(Model: OK888-DS730+Bovenplaat)

(Model: OK888-DD560)

VII. Vooraf ingestelde doelhoogte

1. Vooraf ingesteldedoelhoogte:

Het systeem biedt 4 groepen met vooraf ingesteldegteopslag

1. Vooraf ingestelde doelhoogtegegevens wissen:

De wisfunctie is niet apart geconfigureerd. Wanneer een nieuwe parameter is ingesteld, wist het systeem automatisch de oude parameter.

1. Methode voor het instellen van de doelhoogte:

Op elke hoogte (resetstatus, kan deze bewerking niet uitvoeren in foutstatus), De huidige hoogteparameter kan vooraf worden ingesteld op de toetsen 1-4.

Voorbeeld: yStel de huidige hoogte 83 in op toets nr. 2

ÿDruk op de "M"-toets om "SET" weergeven
ÿDruk binnen 2 seconden op "2" voordat "SET" verdwijnt
ÿDe voorinstelling "S-2" wordt weergegeven. Einde, de vorige weergave wordt hersteld.
5. Gebruik de methode van de vooraf ingestelde doelhoogte:Op elke hoogte (resetstatus, kan deze bewerking niet op de verkeerde hoogte worden uitgevoerd) (staat), kunt u de toetsen 1-4 gebruiken om snel de vooraf ingestelde doelhoogte te bereiken. Als de De huidige hoogte ligt al dicht bij de vooraf ingestelde doelhoogte, er zal geen actie worden ondernom uitgevoerd.

ÿ. Telecontrollerbediening

1. Overeenkomende vensterperiode

De overeenkomende vensterperiode wordt na 3 seconden opnieuw ingeschakeld. Er zal zijn zoemend geluid wanneer de periode eindigt.

1. Juiste code

In de overeenkomende vensterperiode, de yomhoogknopÿ lang doorgeven en wachten op 4 Lange en 3 korte intervallen van een zoemend geluid, dit betekent dat het herstellen van de code voltooid is.

ÿ. Teruggaan bij het tegenkomen van obstakels

Naast de reset-status, zal de mechanische structuur tijdens het werken plotselinge veranderingen in de belasting ondervinden, waardoor de controller een noodmaatregel uitvoeren om extern geluid of letsel te voorkomen.
