BEDIENUNGSANLEITUNG OK888-DS730+TOP PLATE Vevor

Technischer Support und E-Garantiezertifikat www.vevor.com/support

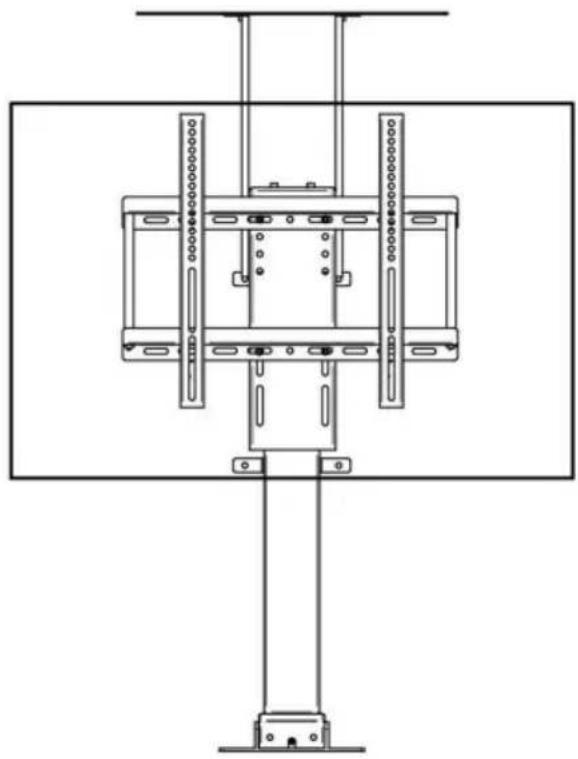

TV-LIFT

BENUTZERHANDBUCH

OK888-DD560

OK888-DS730+OBERE PLATTE

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

„Sparen Sie die Hälfte“, „Halber Preis“ oder ähnliche Ausdrücke stellen lediglich

Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Top-Marken erzielen können, und decken nicht unbedingt alle von uns angebotenen

Werkzeugkategorien ab. Bitte prüfen Sie bei Ihrer Bestellung sorgfältig, ob Sie im Vergleich zu den großen Top-Marken tatsächlich die Hälfte sparen.

MODELL: OK888-DD560, OK888-DS730 + OBERFLATTE

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte haben Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie- oder Software-Updates informieren.

	Warnung - Um das Verletzungsrisiko zu verringern, muss der Benutzer Lesen Sie die Bedienungsanleitung sorgfältig durch.
	RICHTIGE ENTSORGUNGDieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne durch zeigt an, dass das Produkt einer getrennten Entsorgung bedarf Sammlung in der Europäischen Union. Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile. Produkte gekennzeichnete Produkte dürfen nicht mit dem normalen Hausmüll entsorgt werden Abfall, sondern müssen zum Recycling an einer Sammelstelle abgegeben werden elektrischen und elektronischerGeräten.
	Die Konformität erfolgt durch eine CSeherheitszertifizierung.

WICHTIGE SICHERHEITSHINWEISE

Bitte lesen und verstehen Sie dieses Handbuch vollständig, bevor Sie

Versuchen, das Produkt zusammenzubauen, zu bedienen oder zu installieren. Fehler

Nichtbefolgen aller unten aufgeführten Anweisungen kann zu Stromschlägen, Bränden und/oder schwere Verletzungen.

WARNUNG:

1. Die auf den Aktuator aufgebrachte Last muss kleiner oder gleich der Nennlast des Antriebs.
2. Bitte verwenden Sie das 29-V-Gleichstromnetzteil.
3. Alle Aktuatoren haben einen Arbeitszyklus, sie können nicht die ganze Zeit ohne anhalten.
4. Der Aktuator ist nicht vollständig wasserdicht, bitte tauchen Sie ihn nicht in Wasser direkt.
5. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer Wartungsarbeiten dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

1. Bitte achten Sie bei der Montage darauf, dass die Schrauben und Muttern festgezogen sir Zu Ihrer Sicherheit muss das Produkt innerhalb der angegebenen Größen- und Gewichtsgrenzen verwendet werden.
2. Stellen Sie sicher, dass die Wandbeschaffenheit und Tragfähigkeit für die Montage ausreichend sind. Der Hersteller haftet nicht für Folgen, die durch unsachgemäße Montage entstehen.

Bei der Installation in Glas- oder Glasvorhangfassaden, Schaumziegeln, Marmor oder Faserplatten wenden Sie sich bitte vor der Installation an einen professionellen Installateur. Andernfalls haftet der Hersteller nicht für Folgen, die durch unsachgemäße Installation entstehen!

PRODUKTPARAMETER

	Modell	Sicher Laden Gewicht	Eingang	Adapter-Eingangsspannung	Region
1	OK888-DD560	132 Pfund	DC29V1,8 A	100–240 V~50/60 Hz	Amerika
2					Europa
3	OK888-DS730+TANPLATTE	120 Pfund	DC29V1,8 A	100–240 V~50/60 Hz	Amerika
4					Europa

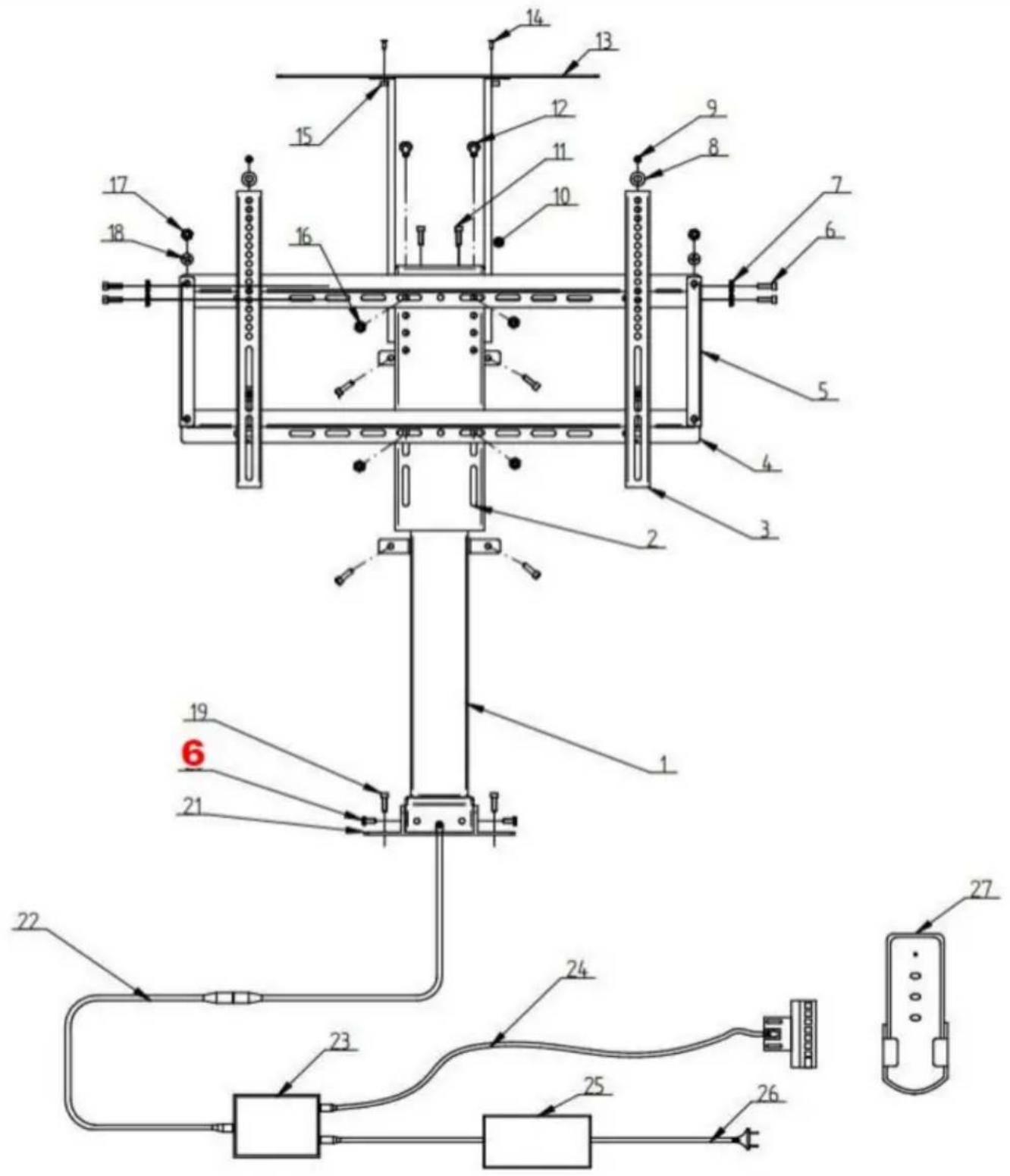

A. Packliste

NEIN.	Name	Menge
1	Hauptteil derUnterstützung	1
2 TV-Montagehalterungen		1
3 TV-Ständer (vertikal)		2
4 TV-Ständer (horizontal)		2
5 TV-Ständer-Verbindungsstange		2
6 M6*12		12
7 M6 Mutter		4
8 ̈y6 Dichtung		4
9 M6*16		4
10 7-förmiger Pylon		2
11 M6*20 (bereits installiert und befestigt)		4
12 M8*16		4
13 Obere Platte		1
14 M5*10		2
15 M5 Mutter		2
16 M8 Mutter		4
17 M8*12		4
19	M8-Lochposition (Zu bestücken durch Der Kunde)	/
21	Festes Eisenblech	2
22 Grenzlinie		1
23 Verantwortlicher		1
24 ManuellesSteuerkabel		1
25 Netzteil		1
26 Netzkabel		1
27 Fernbedienung		1

So installieren Sie den gesamten Schreibtisch.

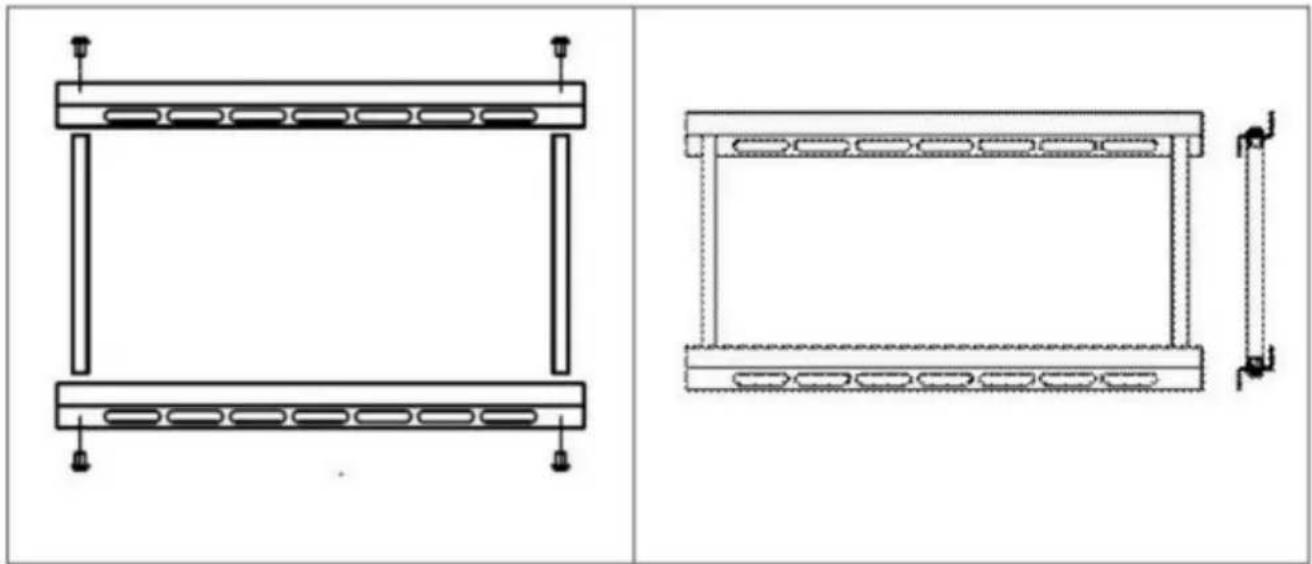

1. Verbinden Sie zwei TV-Halterungen (quer) mit der Verbindungsstange der TV-Halterung.

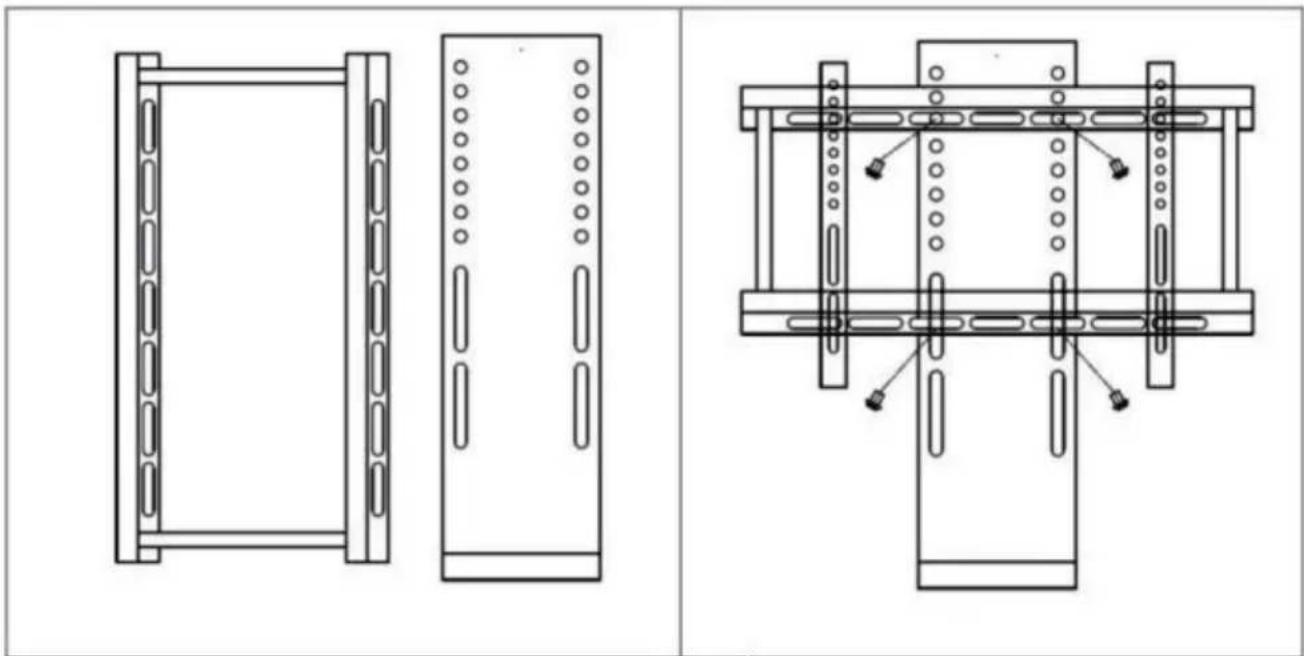

1. Befestigen Sie den Rahmen mit Schraube und Mutter am TV-Montagesitz (Teile: 4 Stück

M8x16-Schrauben, 4 Stück M8-Muttern).

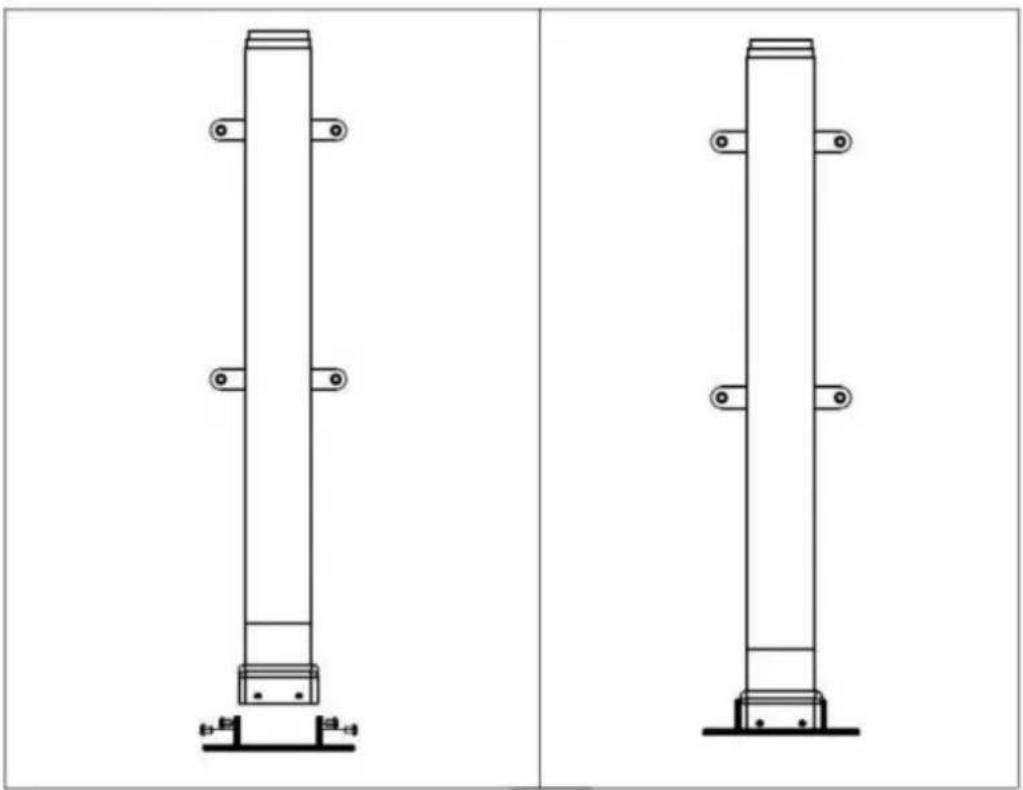

1. Montieren Sie die Basis an derbsäule (Teile: 4 Stück M6x12-Schrauben).

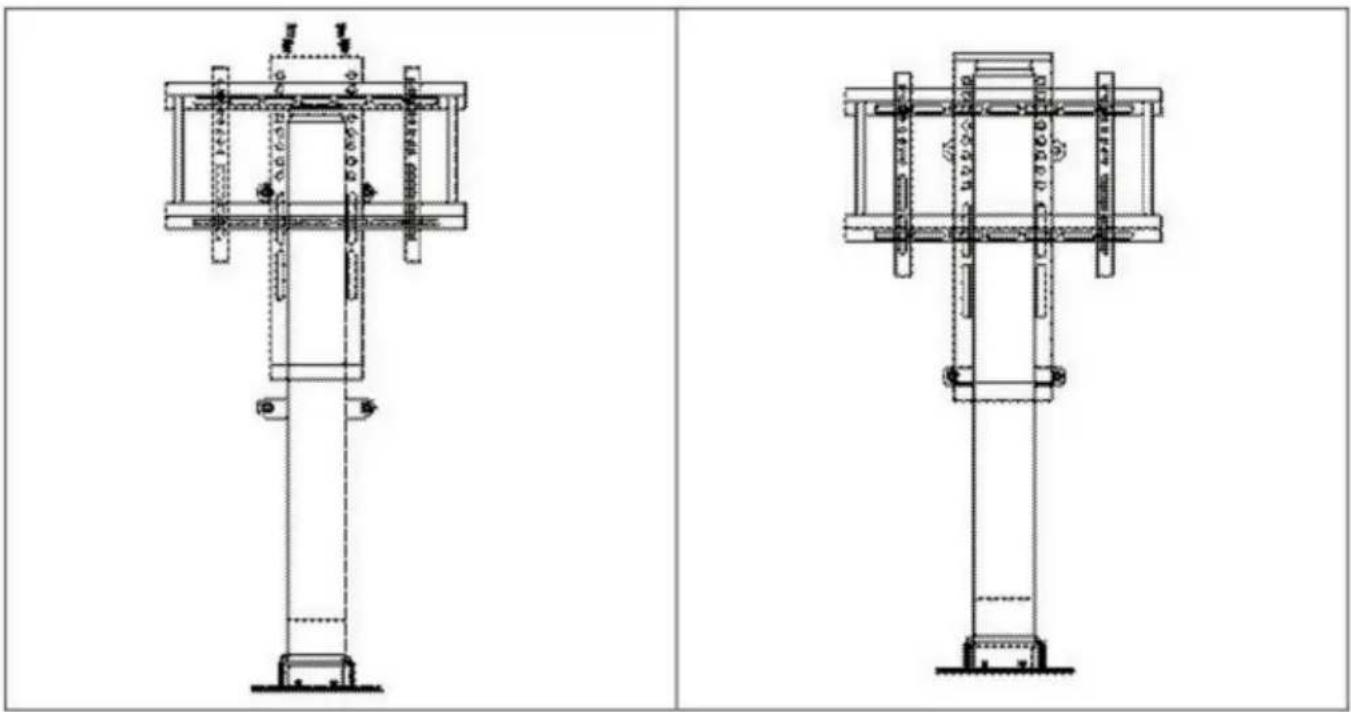

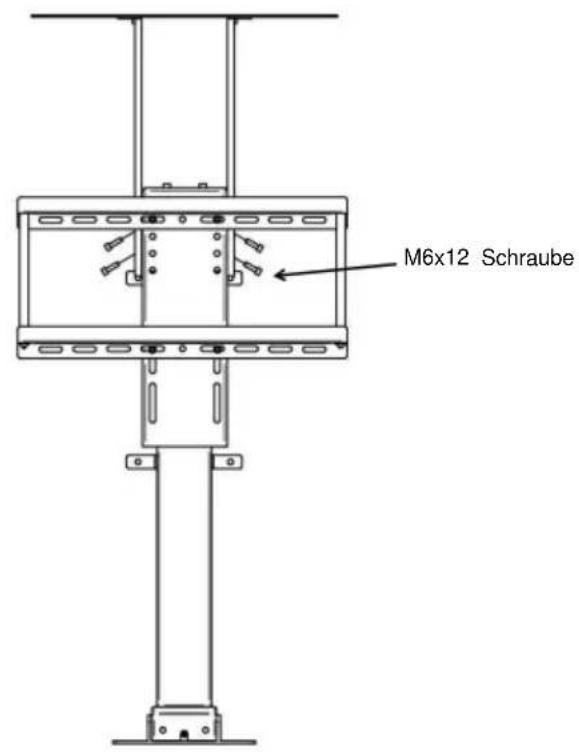

1. Installieren Sie den TV-Montagesitz mit einer Schraube an der Hubsäule (Teile: 4 Stück M6x12-Schrauben)

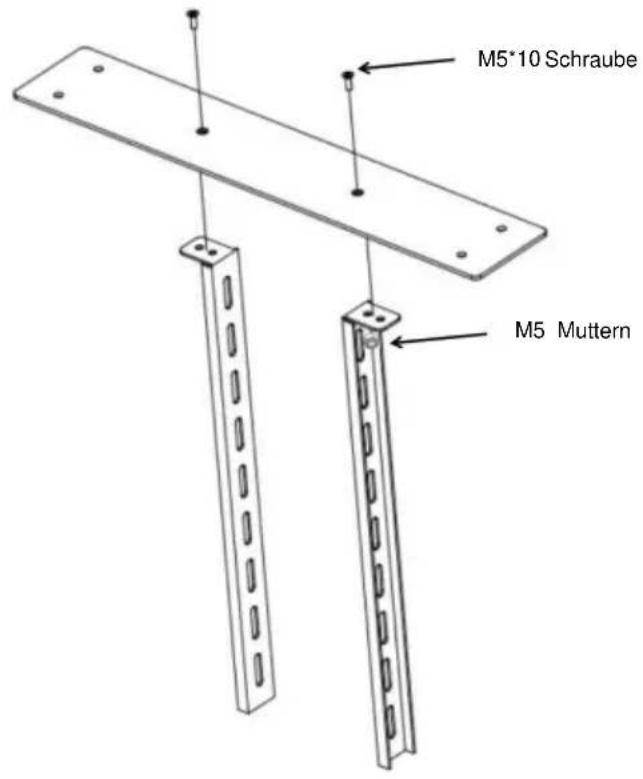

1. Die obere Platte wird mit dem 7-förmigen Pylon verbunden und befestigt, und dann mit der Seitenfläche seiner Säulenpylonplatte verbunden undestigt.

(Teile: 4 Stück M6x12-Schrauben, 4 Stück M6-Muttern, 2 Stück M5x10-Schrauben, 2 Stück M5x10-Schrauben)

M5*10 Schraube M5 Muttern

M6x12 Schraube

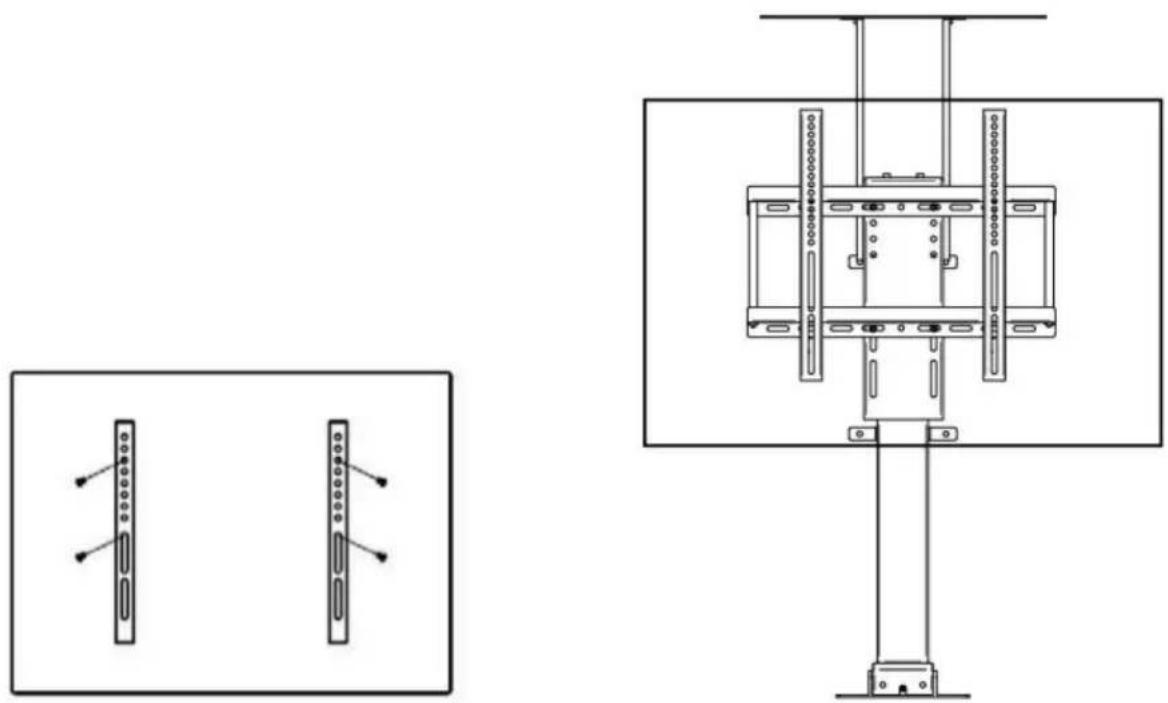

1. Montieren Sie die TV-Halterung (vertikal) mit einer Schraube an der Rückseite des Fernsehers. Hängen Sie Fernseher an der Standsäule durch die montierte Halterung.

(Teile: 4 Stück M6x16-Schrauben).

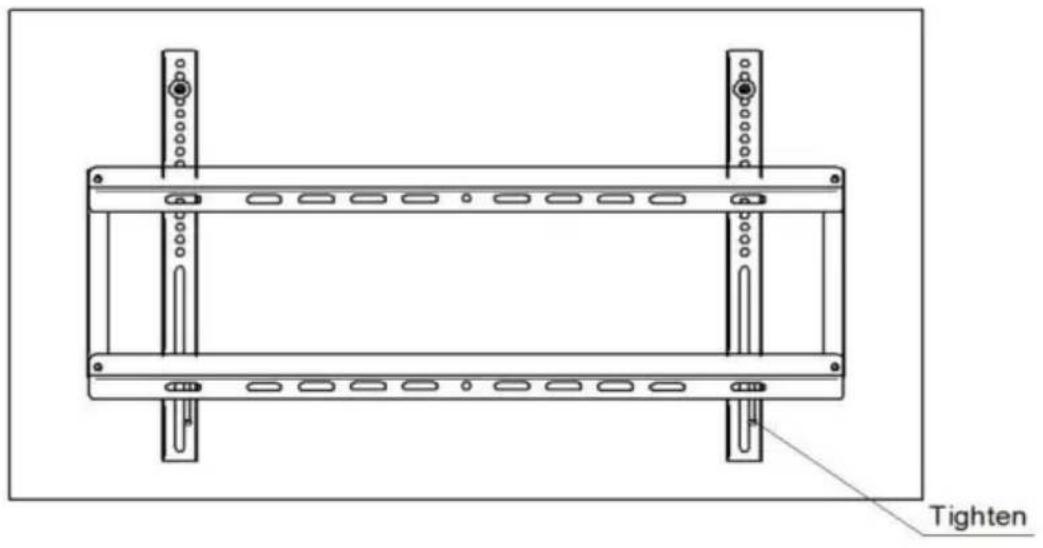

1. Nachdem der Fernseher installiert ist, sollten die Schrauben an der Unterseite des TV-Racks (vertikal) festgezogenwerden.

Tighten

Installieren des Controllers

I. Funktionseinführung

Der intelligente Einzelsäulen-Controller hat die folgenden Eigenschaften: 1. Er kann die Leistung zweier Motoren steuern, um einen synchronen Betrieb zu erreichen. 2.

Eine Kontrollleuchte zeigt den Fehler an und führt ein

Zurücksetzen durch. 3. Steuerung über Auf- und Ab-Tasten.

1. Kabellose

Fernbedienung (alternativ).

II. Systemparameter 1.

Eingangsspannung: DC 29 V;

1. Eingangsstrom: empfohlen über 1,8 A und entsprechend der Last;

2. Maximale Ausgangsspannung der Motorschnittstelle: DC29V;

3. Maximaler Ausgangsstrom der Motorschnittstelle: 4 A;

4. Betriebstemperatur: 0 \~ 40 y

5. Arbeitsfeuchtigkeit: 20 \~ 90 %;

6. Lagertemperatur: 20 bis 70 °C.

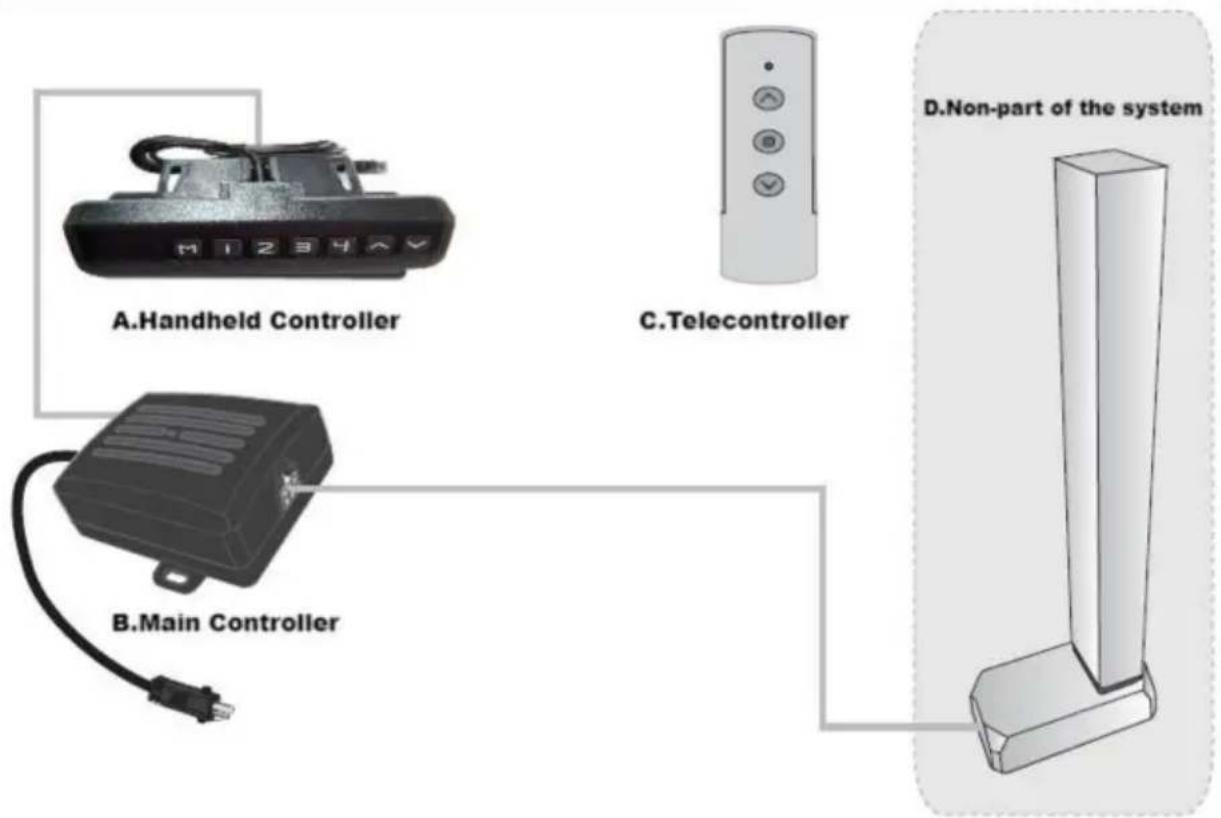

Systemanschluss

IV. Definition des Motorschnittstellensteckers:

V. Fehlercode und seinBehandlung

1.Fehlercode Err1
Wenn der manuelle Regler Er1 anzeigt, handelt es sich um einen Fehler Err1. Dies bedeutet, dass mit dem M1-Schnittstellenkanal etwas nicht stimmt (siehe folgendes Bild). Beispielsweise sind die Motoren nicht positiv angeschlossen; die Hall-Signalplatine ist nicht angeschlossen; Papierleitung usw.
Nachdem das Problem behoben ist, drücken Sie die Taste „Ab“ länger als 3 Sekunden, um den Fehler zu beheben.Die Maschine kehrt in den zurückgesetzten Zustand zurück.

Systemrücksetzung

1.Sofortiges ZurücksetzenWenn die Kontrollleuchte für die manuelle Steuerungenleuchtet (siehe folgendes Bild), bedeutet dies, dassBeim Zurücksetzen muss das gesamte System manuell zurückgesetzt werden.
2.LeitungsrücksetzungWenn der manuelle Regler das Minimum anzeigtHöhe, Drücken der „Abwärtstaste“ länger als 5 Sekundenund die Kontrollleuchte leuchtet. Dies bedeutet, dass ein Zurücksetzulgt.
3.Die Hand loslassen und mit dem Zurücksetzen beginnenSystem, nachdem die Kontrollleuchte des manuellen Controllers leuchtet.
4.Reset-MethodeWenn die Kontrollleuchte für die manuelle Steuerung immerbleibt an (siehe folgende Abbildung), durch Drücken der Taste „unten“und lassen Sie die Taste nicht los.
Die Säule kann sich verkürzen und die Geschwindigkeit kann sich verlangsamen. Achten Sie aufsonstige Schäden während des Betriebs auftreten, in diesem Fall sofort abbrechen.Column began to shorten,when resetting.

Die Säule steigt nach kurzer Zeit um 5 bis 10 mm an, wenn sie den niedrigsten Punkt erreicht. Punkt.

Wenn die Kontrollleuchte der manuellen Steuerung aus ist (siehe folgende Bild), Loslassen der Hand und Ende beizurücksetzen.

13 M I 2 3 4 ∧ ∨

(Modell: OK888-DS730+Oberplatte)

(Modell: OK888-DD560)

VII. VoreingestellteZielhöhe

1. Voreingestellte Zielhöhenmenge:

Das System bietet 4 Gruppen voreingestellter Höhenspeicher

1. Löschen der voreingestellten Zielhöhendaten:

Die Löschfunktion wird nicht separat konfiguriert. Beim Eingeben eines neuen Parameters eingestellt ist, löscht das System automatisch den alten Parameter.

1. Voreingestellte Zielhöhen-Bedienmethode:

In jeder Höhe (Zustand zurückgesetzt, dieser Vorgang kann im Fehlerzustand nicht ausgeführt werden), Der aktuelle Höhenparameter kann auf die Tasten 1-4 voreingestellt werden.

Beispiel: Stellen Sie die aktuelle Höhe 83 auf Taste № 2 ein

ÿDrücken Sie die Taste „M“, um „S-2“zuzeigen.
ÿDrücken Sie innerhalb von 2 Sekunden „2“, bevor „S-2“schwindet
ÿDie Voreinstellung „S-2“ wird angezeigt. Ende, die die vorherige Anzeige wird wiederhergestellt.
5. Verwenden Sie die Methode der voreingestellten Zielhöhe:In jeder Höhe (Zustand zurückgesetzt, kann diese Operation nicht in der falschen Zustand), können Sie mit den Tasten 1-4 schnell die voreingestellte Zielhöhe erreichen. Wenn die Die aktuelle Höhe liegt bereits nahe der voreingestellten Zielhöhe, es wird keine Aktion ausgeführt durchgeführt.

ÿ. Fernwirksteuerung

1. Matching-Fensterzeitraum

Die passende Fensterperiode wird nach 3 Sekunden wieder eingeschaltet. Es wird

Summton, wenn die Periode endet.

1. Richtiger Code

In der passenden Fensterperiode, drücken Sie die äAufwärtstasteÿ lange und warten Sie auf 4

Ein langes und drei kurze Summtonintervalle bedeuten, dass der Korrekturcode beendet ist.

ÿ. Zurückverfolgen bei Hindernissen

Zusätzlich zum Reset-Zustand, wenn gearbeitet wird, die mechanische Struktur

plötzliche Änderungen beim Laden auftreten, die dazu führen, dass der Controller

Führen Sie einen Rückfallvorgang durch, um externe Verletzungsgeräusche zu vermeiden.
