DT680-A - Flachbildschirmhalterung Vevor - Kostenlose Bedienungsanleitung

BEDIENUNGSANLEITUNG DT680-A Vevor

Technischer Support und E-Garantiezertifikat www.vevor.com/support

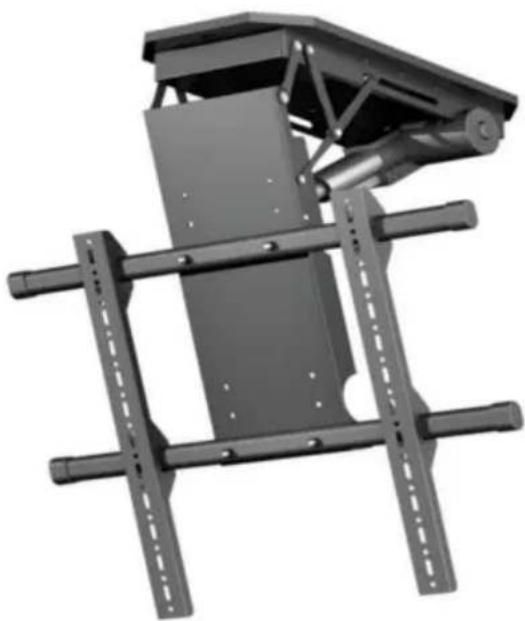

TV-LIFT

BENUTZERHANDBUCH

MODELL: DT680-A

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder ähnliche Ausdrücke stellen ledeglich Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Top-Marken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Bitte prüfen Sie bei Ihrer Bestellung sorgfältig, ob Sie im Vergleich zu den großen Top-Marken tatsächlich die Hälfte sparen.

MODELL: DT680A

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte haben Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie- oder Software-Updates informieren.

	Warnung - Um das Verletzungsrisiko zu verringern, muss der Benutzer Lesen Sie die Bedienungsanleitung sorgfältig durch.
	RICHTIGE ENTSORGUNGDieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne durch zeigt an, dass das Produkt einer getrennten Entsorgung bedarf Sammlung in der Europäischen Union. Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile. Produkte gekennzeichnete Produkte dürfen nicht mit dem normalen Hausmüll entsorgt werden Abfall, sondern müssen zum Recycling an einer Sammelstelle abgegeben werden elektrischen und elektronischer Geräten.
	Die Konformität erfolgt durch eine Sicherheitszertifizierung.

WICHTIGE SICHERHEITSHINWEISE

Bitte lesen und verstehen Sie dieses Handbuch vollständig, bevor Sie

Versuchen, das Produkt zusammenzubauen, zu bedienen oder zu installieren. Fehler

Nichtbefolgen aller unten aufgeführten Anweisungen kann zu Stromschlägen, Bränden und/oder schwere Verletzungen.

WARNUNG:

1. Die auf den Aktuator aufgebrachte Last muss kleiner oder gleich der Nennlast des Antriebs.
2. Bitte verwenden Sie das 29-V-Gleichstromnetzteil.
3. Alle Aktuatoren haben einen Arbeitszyklus, sie können nicht die ganze Zeit ohne anhalten.
4. Der Aktuator ist nicht vollständig wasserdicht, bitte tauchen Sie ihn nicht in Wasser direkt.
5. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer Wartungsarbeiten dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

TEILELISTE

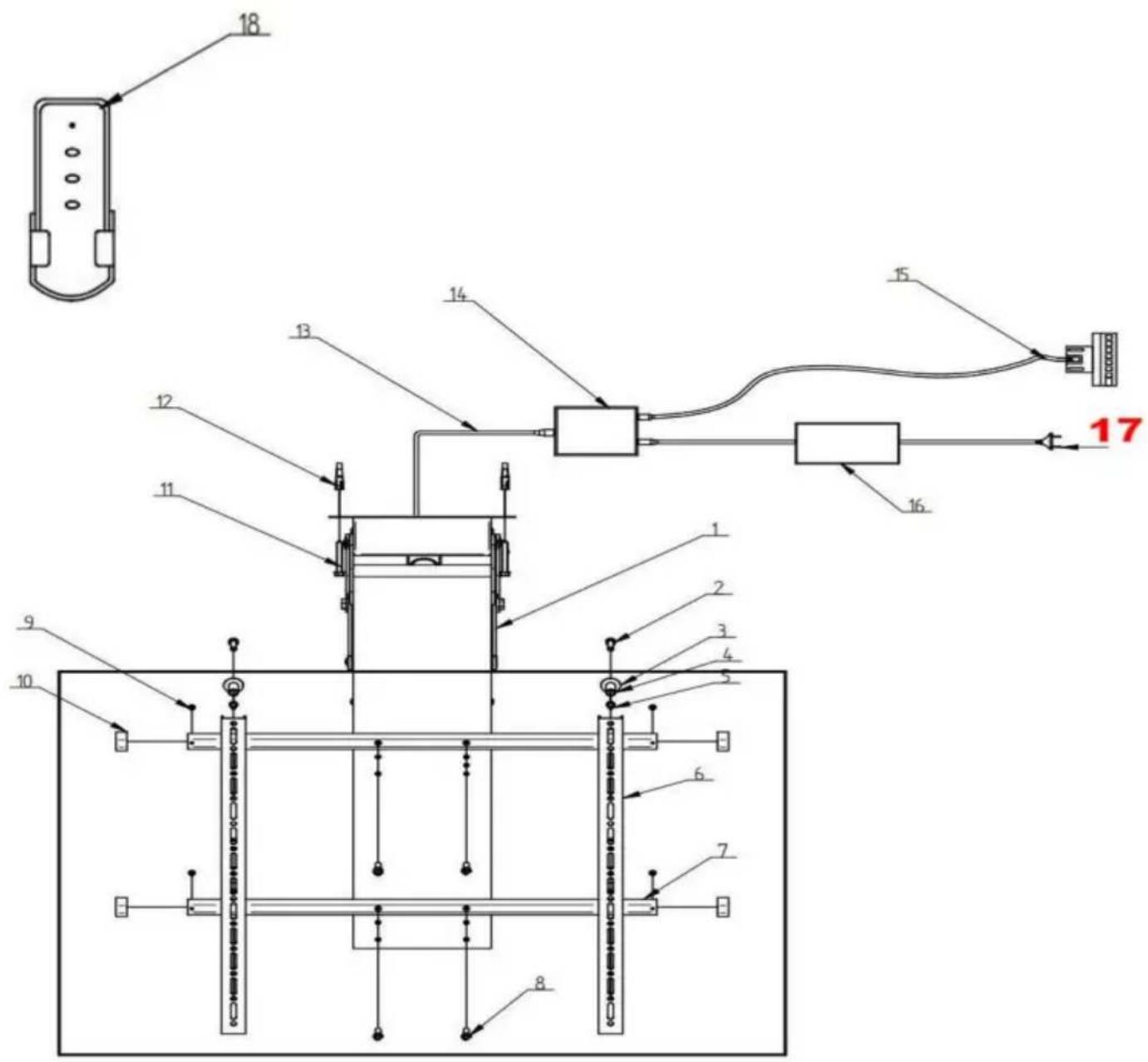

NEIN.	Name	Menge
1	Hauptteil derUnterstützung	1
2 M8*30		4
3 8 * 17 *1,7		4
4	Zylindrische Abdeckungen	4
5 M6*10		4
6 TV-Ständer (vertikal)		2
7 TV-Ständer (horizontal)		2
8 M6*30		8
9 M5*10		4
10 Blockierkopf		4
11 M7*60		6
12 7 x 10 x 60 mm		6
13 Grenzlinie		1
14 Verantwortlicher		1
15 Manuelles Steuerkabel		1
16 Netzteil		1
17 Netzkabel		1
18 Fernbedienung		1	[ST4W]
19 M6 Mutter		4
20 M4*20mm		4

AUFMERKSAMKEIT

1. Bitte achten Sie bei der Montage darauf, dass die Schrauben und Muttern festgezogen sind. Zu Ihrer Sicherheit muss das Produkt in der angegebenen Größe und Gewicht verwendet werden Grenzen.
2. Stellen Sie sicher, dass die Qualität und Tragfähigkeit der Wand ausreichend sind für Installation. Der Hersteller ist nicht verantwortlich für etwaige Folgen durch unsachgemäße Installation entstehen.
3. Bei der Installation in Glas oder Glasvorhangwand, Schaumziegel, Marmor, Faserplatten Bitte wenden Sie sich vor der Installation an einen professionellen Installateur. Andernfalls Der Hersteller haftet nicht für Folgen, die durch unsachgemäße Installation!

ANWEISUNGEN

SCHRITT 1

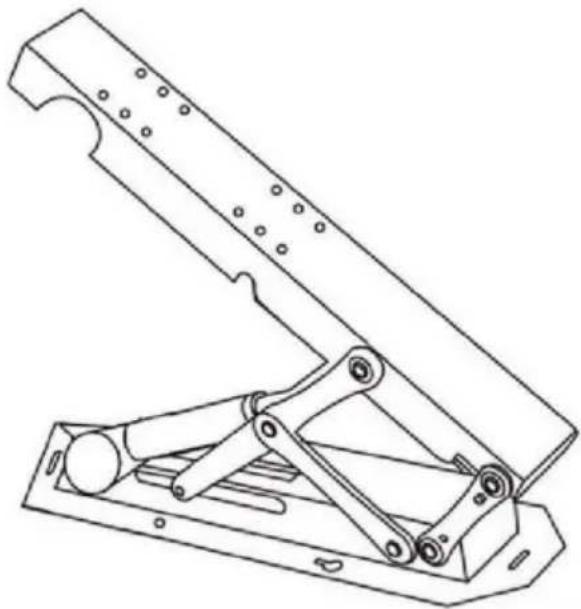

Schalten Sie den Hauptkörper der Stütze ein und bringen Sie ihn in den geöffneten Zustand.

Positionieren Sie die Stützwandplatte, markieren Sie die Lochpositionen und bohren Sie die Löcher. Setzen Sie die Expansionsrohre in die Löcher ein und stecken Sie die Expansionsschraube durch die Wandplatte, um den Hauptkörper der Stütze zu befestigen.

Montagetipps: Schrauben

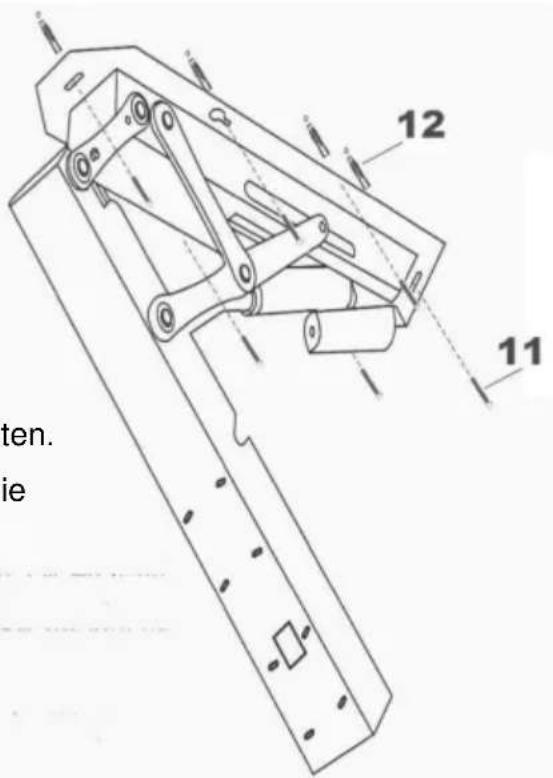

Sie die Dehnschrauben etwa zur Hälfte (1/2) in die linken und rechten Kürbislöcher und positionieren Sie dann den Stützkörper über den Schrauben durch das große Loch im Kürbis.

Hängen Sie die Stütze vorübergehend auf, indem Sie sie an der Position des leeren Lochs ausrichten. Setzen Sie anschließend die Dehnschrauben in die verbleibenden vier Positionen ein. Ziehen Sie abschließend alle Dehnschrauben fest, um die Installation abzuschließen. Dies erleichtert den Vorgang.

ten. ie 12 11

SCHRITT 3

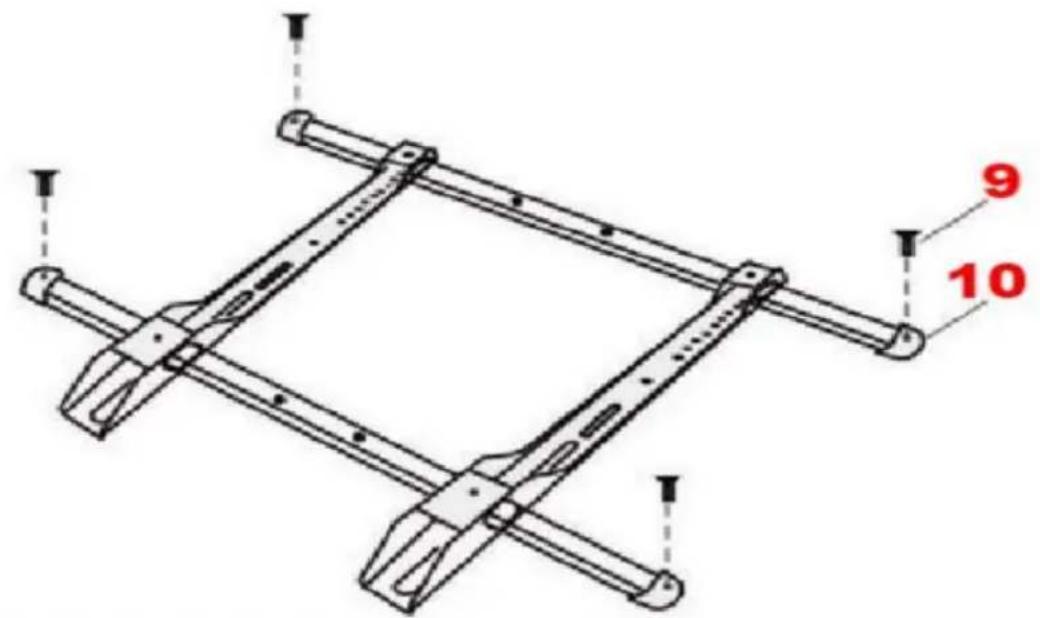

Führen Sie die beiden Balken in die beiden Löcher an der Ober- und Unterseite des Hakens ein und befestigen Sie die Dübel an beiden Enden der Balken mit Schrauben.

9 10

SCHRITT 4

Connected TV

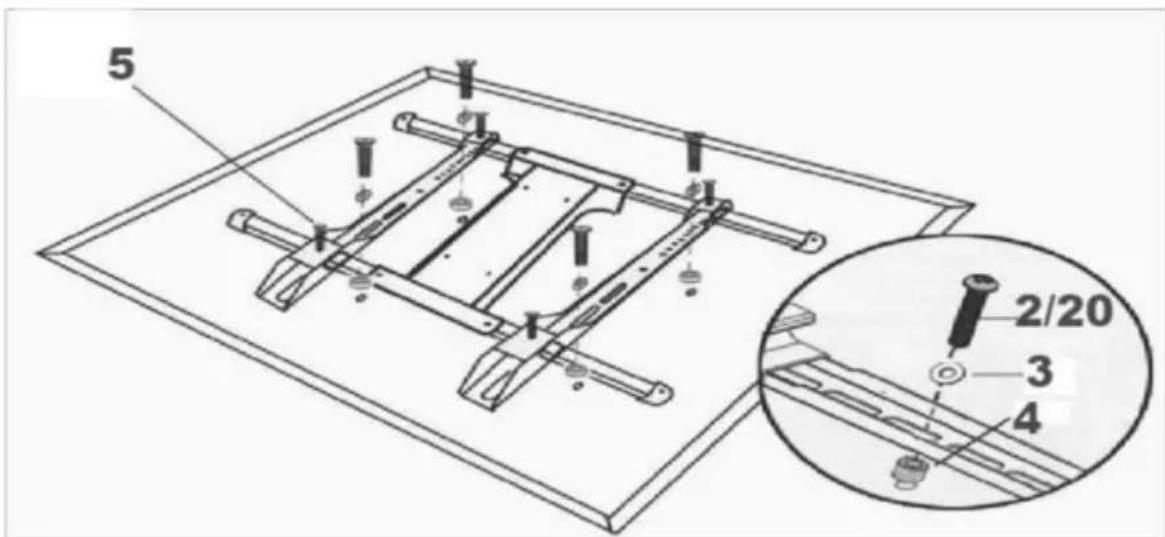

ÿ Wählen Sie die entsprechenden Löcher für die beiden vertikalen Haken des montierten Tic- Tac-Ständers und verbinden Sie den Tic-Tac-Ständer mit den Löchern auf der Rückseite des Fernsehers.
ÿ Bringen Sie die Sicherheitsschrauben jeweils über und unter den beiden Haken an.

5 2/20 3 4

SCHRITT 5

Fernseher installieren

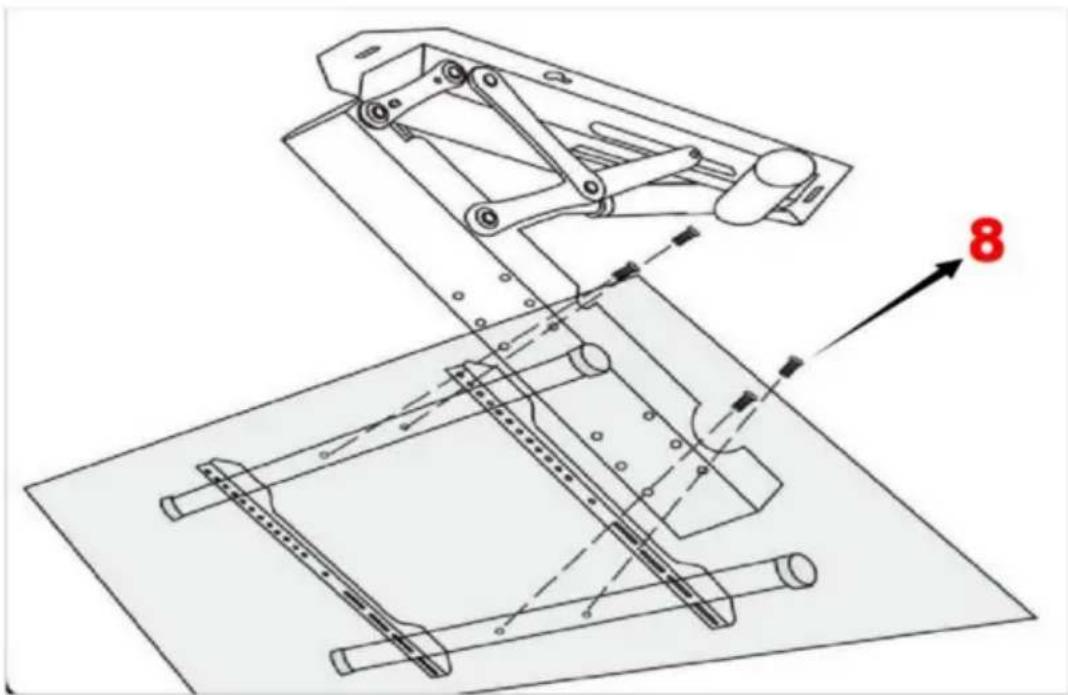

Wie im Bild gezeigt: Verbinden Sie die 4 Löcher des TV-Halters und die Löcher an der Vorderseite des Hauptkörpers mit 4 Schrauben.

I. Funktionseinführung

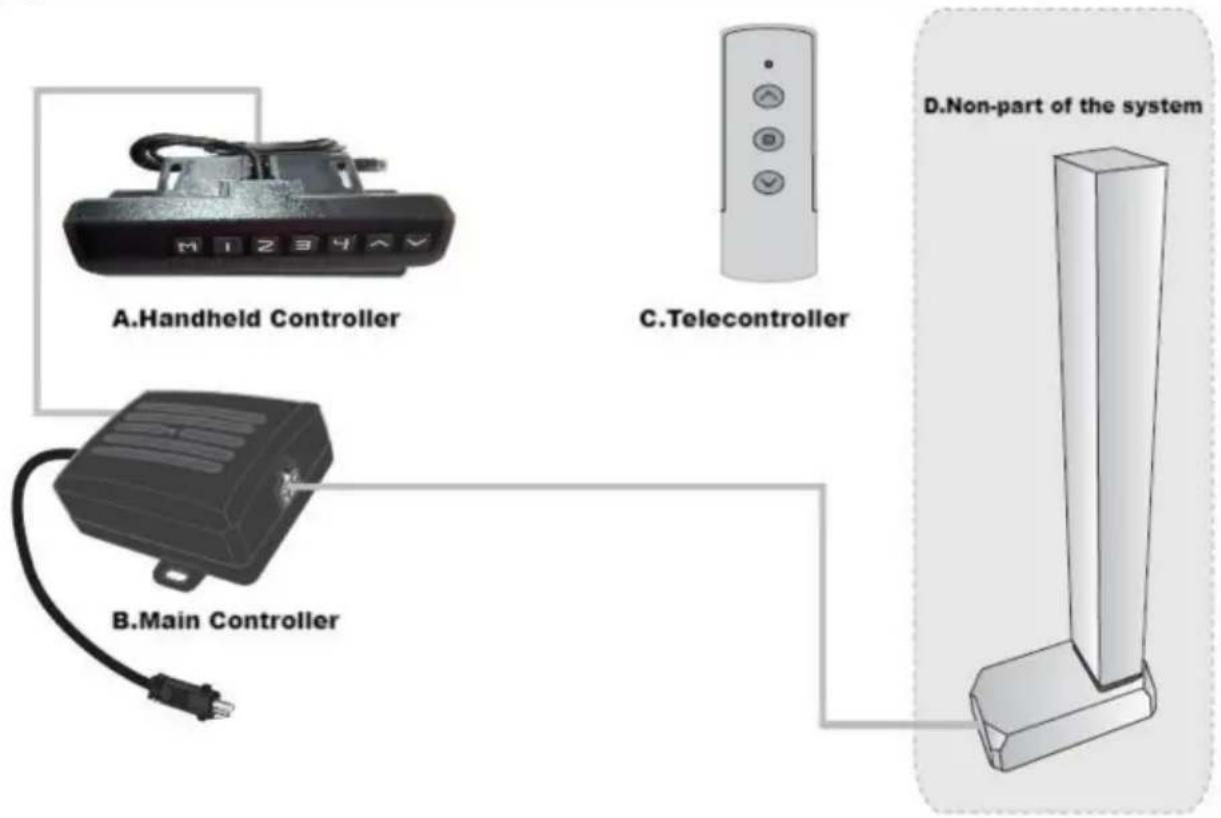

Der intelligente Einzelsäulen-Controller hat die folgenden Eigenschaften: 1. Er kann die Leistung zweier Motoren steuern, um einen synchronen Betrieb zu erreichen. 2.

Eine Kontrollleuchte zeigt den Fehler an und führt ein

Zurücksetzen durch. 3. Steuerung über Auf- und Ab-Tasten.

1. Kabellose Fernbedienung (alternativ).

II. Systemparameter 1.

Eingangsspannung: DC 29 V;

1. Eingangsstrom: empfohlen über 1,8 A und entsprechend der Last;

2. Maximale Ausgangsspannung der Motorschnittstelle: DC29V;

3. Maximaler Ausgangsstrom der Motorschnittstelle: 4 A;

4. Betriebstemperatur: 0 \~ 40 y

5. Arbeitsfeuchtigkeit: 20 \~ 90 %;

6. Lagertemperatur: 20 bis 70 °C.

Systemanschluss

IV. Definition desMotorschnittstellensteckers:

V. Fehlercode und seine Behandlung

1.Fehlercode Err1
Wenn der manuelle Controller Er1 anzeigt, handelt es sich einen Fehler von Err1. Das bedeutet, dass etwas mit dem M1-Schnittstellenkanal nicht stimmt (siehe folgende Abbildung). Beispielsweise sind Motoren nicht positiv angeschlossen; die Hall-Signalplatine ist nicht angeschlossen;	Papierleitung usw.
Nachdem das Problem behoben ist, drücken Sie die Taste „Ab“ länger als 3 Sekunden, um den Fehler zu beheben.Die Maschine kehrt in den zurückgesetzten Zustand zurück.

Systemrücksetzung

1.Sofortiges ZurücksetzenWenn die Kontrollleuchte für die manuelle Steuerungen leuchtet (siehe folgendes Bild), bedeutet dies, dass Zurücksetzen. Das gesamte System muss manuell zurückgesetzenden.
2.LeitungsrücksetzungWenn der manuelle Regler das Minimum anzeigt Höhe, Drücken der „Abwärtstaste“ länger als Sekunden und die Kontrollleuchte leuchtet. Dies bedeutet, dass ein Zurücksetzen erfolgt.
Loslassen der Hand und Starten des System-Resets, nach die Kontrollleuchte des manuellen Controleumsuchtet.
3.Reset-MethodeWenn die Kontrollleuchte für die manuelle Steuerung immer bleibt an (siehe folgende Abbildung), drücken Sie die Taste "unten „Taste“ und lassen Sie sie nicht los.

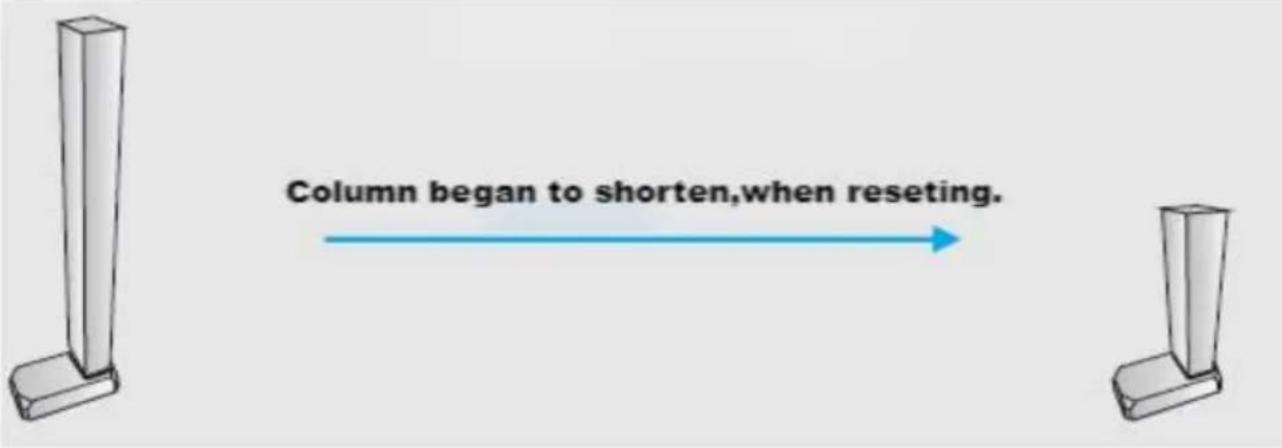

Die Säule kann sich verkürzen und die Geschwindigkeit kann sich verlangsamen. Achten Sie auf sonstige Schäden während des Betriebs auftreten, in diesem Fall sofort abbrechen.

Die Säule steigt nach kurzer Zeit um 5 bis 10 mm an, wenn sie den niedrigsten Punkt erreicht. Punkt.

Wenn die Kontrollleuchte der manuellen Steuerung aus ist (siehe folgende Bild), Loslassen der Hand und Ende beim Zurücksetzen.

VII. VoreingestellteZielhöhe

1. Voreingestellte Zielhöhenmenge:

Das System bietet 4 Gruppen voreingestellter Höhenspeicher

1. Löschen der voreingestellten Zielhöhendaten:

Die Löschfunktion wird nicht separat konfiguriert. Beim Eingeben eines neuen Parameters eingestellt ist, löscht das System automatisch den alten Parameter.

1. Voreingestellte Zielhöhen-Bedienmethode:

In jeder Höhe (Zustand zurückgesetzt, dieser Vorgang kann im Fehlerzustand nicht ausgeführt werden), Der aktuelle Höhenparameter kann auf die Tasten 1-4 voreingestellt werden.

Beispiel:ÿStellen Sie die aktuelle Höhe 56 auf Taste 2

ÿDrücken Sie die Taste „M“, um „SET“ anzuzeigen.

ÿDrücken Sie innerhalb von 2 Sekunden „2“, bevor „SETschwindet
ÿDie Voreinstellung „S-2“ wird angezeigt. Ende, die vorherige Anzeige wird wiederhergestellt.
5. Verwenden Sie die Methode der voreingestellten Zielhöhe: In jeder Höhe (Zustand zurückgesetzt, dieser Vorgang kann im falschen Zustand nicht ausgeführt werden) können Sie mit den Tasten 1-4 schnell die voreingestellte Zielhöhe erreichen. Wenn die aktuelle Höhe bereits nahe der voreingestellten Zielhöhe liegt, wird keine Aktion ausgeführt.

ÿ. Fernwirksteuerung

1. Zeitraum des AnpassungsfenstersDer Zeitraum des Anpassungsfensters wird nach 3 Sekunden erneut eingeschaltet. Nach Ablauf des Zeitraums ertönt ein Summton.

2. RichtigerCode: Drücken Sie im entsprechenden Fensterbereich lange auf die Aufwärtstaste und warten Sie auf 4 lange und 3 kurze Summtöne. Das bedeutet, dass der richtige Code abgesdöstossen

ÿ. Zurückverfolgen bei Hindernissen

Zusätzlich zum Reset-Zustand kommt es während des Betriebs zu plötzlichen Änderungen der mechanischen Struktur durch die Belastung, die den Controller dazu veranlassen, einen Fallback-Vorgang auszuführen, um externe Geräusche oder Verletzungen zu vermeiden.

PRODUKTPARAMETER

	Modell	Sicher Laden Gewicht	Eingang	Adapter-Eingangsspannung	Region
1	DT680-A 1	10lbs	DC29V	100–240 V~50/60 1,8 A	Amerika
2					HzEuropa
